压铸件气孔的成因和解决办法
分析铸造过程气孔生成的原因及对策
分析铸造过程气孔生成的原因及对策铸造过程中气孔生成的原因及对策分析铸造是一种重要的金属加工方法，可用于生产各种形状的金属制品。
然而，在铸造过程中，气孔的生成是一个常见的问题，它可能会影响到铸件的质量和性能。
本文将分析铸造过程中气孔生成的原因，并提出相关的对策。
一、原因分析1. 铸造材料的问题在铸造过程中，铸造材料的纯度、含气量和化学成分会直接影响气孔的生成。
杂质和气体在熔融金属中的存在可能会形成气泡，并在凝固过程中被包裹在铸件内部。
此外，如果铸造材料中的挥发性成分含量过高，也容易导致气孔的生成。
2. 模具设计和制造的问题模具的设计和制造不当也是气孔生成的原因之一。
设计不合理的浇口和冷却系统会导致金属在流动过程中吸入空气，形成气孔。
模具的材质和表面处理也会对气孔的生成产生影响，表面粗糙度过高或使用粘结性差的涂料可能会导致铸件表面气孔的形成。
3. 浇注工艺的问题浇注工艺是影响气孔生成的关键因素之一。
浇注温度、浇注速度和浇注角度等工艺参数的控制不当可能导致金属流动不畅，气泡无法完全排出，从而形成气孔。
此外，如果铸件内部存在复杂的几何形状，也会增加气泡在凝固过程中的积累和无法排出的可能性。
二、对策措施1. 提高铸造材料的质量为了减少气孔的生成，需要选用高纯度的铸造材料，并控制好化学成分和气体含量。
可以通过加入脱气剂来减少金属中的气体含量，同时加入合适的合金元素可以改善金属的流动性和凝固性能。
2. 优化模具设计和制造合理的模具设计可以改善金属流动状态，减少气体吸入的可能性。
浇口的设计应考虑到金属的流动路径和速度，确保金属在流动过程中尽量少吸入空气。
此外，模具的材质应选用适合的材料，并进行表面处理以提高其抗粘性和耐腐蚀性能。
3. 控制好浇注工艺参数合理控制浇注温度、浇注速度和浇注角度等参数可以使金属流动顺畅，减少气泡的生成。
同时，在铸造过程中可采用自动浇注系统和真空吸气设备来排除金属中的气体。
对于复杂几何形状的铸件，可以采用分次浇注或采用喷浇工艺来减少气孔的生成。
铸造气孔解决方法
铸造气孔解决方法一、背景介绍铸造是一种常见的制造工艺，但在铸造过程中，气孔是一个常见的缺陷。
气孔会降低铸件的强度和密封性，影响其使用寿命和品质。
因此，解决气孔问题对于提高铸件质量至关重要。
二、气孔的成因1.金属液中溶解氧过多2.熔融金属流动速度过快3.模具表面粗糙或有杂质4.金属液中含有挥发性物质三、预防措施1.减少金属液中溶解氧含量：可通过加入还原剂、增加保温时间等方法来实现。
2.控制熔融金属流动速度：可通过调整浇注系统设计、增加浇注口数量等方法来实现。
3.改善模具表面状态：可通过精密加工模具表面、清洁模具表面等方法来实现。
4.减少挥发性物质：可通过改变熔融金属组成、使用合适的保护剂等方法来实现。
四、处理方法1.机械处理法：包括打磨和修补。
打磨可通过砂轮、砂带等工具进行，修补则可采用填充剂填充气孔。
2.热处理法：包括退火和时效。
退火可使气孔内部的氧分子扩散到金属液中，使气孔逐渐消失；时效则是利用金属在高温下的再结晶过程来消除气孔。
3.化学处理法：包括浸泡、电解和喷涂等方法。
浸泡可将含有铝的溶液浸泡在铸件表面，形成一层保护膜以防止氧化；电解则是利用阳极溶解作用来填补气孔；喷涂则是将特定材料喷涂在铸件表面，形成一层密封膜。
五、常见问题及解决方法1. 气孔数量较多：应从预防措施入手，加强金属液净化、控制熔融金属流动速度等。
2. 气孔回火后仍存在：应采取机械处理法或化学处理法进行修复。
3. 铸件表面存在小气孔：可采用电解或喷涂等化学处理法进行修复。
六、结论气孔是铸造过程中常见的缺陷，但通过预防措施和处理方法，可以有效地减少或消除气孔问题。
在实际生产中，应根据具体情况采取不同的解决方法，以提高铸件质量和使用寿命。
常见压铸件缺陷解决方法
常见压铸件缺陷解决方法
压铸是一种常见的金属零件生产方法，其中常见的缺陷包括气孔、气泡、冷隔、热裂、热蚀等。
下面是一些常见压铸件缺陷的解决方法。
1.气孔：气孔是压铸件常见的缺陷，主要由于铸件内部的空气未能完
全排出导致。
解决方法包括增加铸件设计中的浇口和通气孔，增加浇注压
力和速度，增加模具的散热能力，增加浇注温度，减小合金的含气量等。
2.气泡：气泡是指由铸件中的气体引起的表面或内部的空洞。
解决方
法包括优化模具设计，提高浇注速度和压力，使用合适的合金成分，减小
金属液中的气体含量等。
3.冷隔：冷隔是铸件中金属流动不畅导致的缺陷，主要表现为局部充
填不良或填充不均匀。
解决方法包括优化模具设计，增加浇注温度和压力，增加金属液的流动性，提高模具的加热温度等。
4.热裂：热裂是因为压铸件在冷却过程中产生的内应力超过材料的强
度而导致的裂纹。
解决方法包括优化模具设计，控制浇注温度和速度，采
用合适的冷却方式，控制模具的冷却速率等。
5.热蚀：热蚀是因为金属在高温下与模具相互反应而导致的表面缺陷。
解决方法包括优化模具设计，合理控制浇注温度和压力，增加模具涂层的
抗热蚀性能，减小模具与铸件的接触面积等。
除了以上常见的缺陷，压铸件还可能出现其他一些问题，比如尺寸偏差、变形等。
解决这些问题的方法包括优化模具结构，调整压铸工艺参数，控制压铸机的力和速度，使用合适的合金材料等。
总的来说，解决压铸件缺陷的方法需要综合考虑材料、模具设计、工艺参数等多个因素，通过不断的实验和改进来提高铸件的质量。

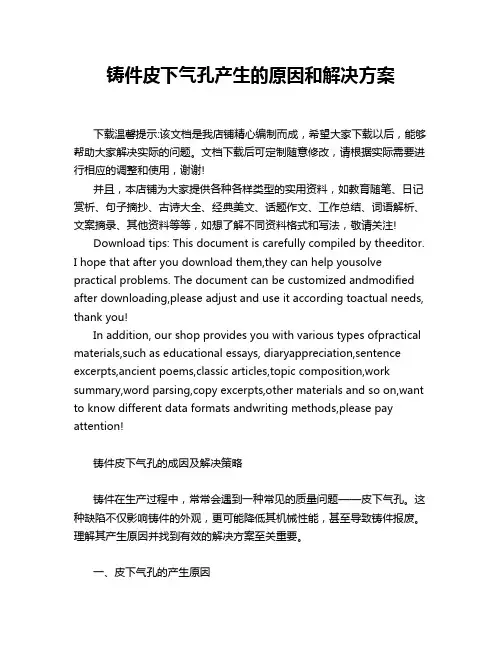

铸件皮下气孔产生的原因和解决方案
铸件皮下气孔产生的原因和解决方案下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!铸件皮下气孔的成因及解决策略铸件在生产过程中，常常会遇到一种常见的质量问题——皮下气孔。
铸造气孔解决方法
铸造气孔解决方法铸造气孔是铸造中常见的缺陷之一，其产生对铸件的性能和质量都会产生不良影响。
因此，解决铸造气孔问题是铸造行业中的一个重要课题。
一、铸造气孔的原因铸造气孔产生的原因很多，主要有以下几个方面：1.金属液中气体的存在，如金属液在铸造过程中吸收了大量的气体，当金属凝固后，这些气体就会形成气孔。
2.铸型中气体的存在，如铸型中含有水分、挥发性有机物等，当金属液注入铸型内部时，这些气体就会被排出来，形成气孔。
3.铸造工艺的问题，如浇注温度、浇注速度、压力等的不合理设定，都可能导致铸造气孔的产生。
4.金属材料的问题，如金属材料成分不均匀，含有氧化物、夹杂物等，都可能导致气孔的产生。
二、解决铸造气孔的方法1.改进铸造工艺铸造气孔的产生与铸造工艺密切相关，因此改进铸造工艺是解决铸造气孔问题的首要措施。
具体来说，可以采取以下措施：（1）提高浇注温度，减少金属液中气体的溶解度，从而减少气孔的产生。
（2）控制浇注速度和压力，使金属液充分填充铸型，减少气孔的产生。
（3）改进浇注系统，减少金属液的冲击和喷溅，从而减少气孔的产生。
2.改进金属材料金属材料的成分和质量对铸造气孔的产生也有很大的影响。
因此，改进金属材料也是解决铸造气孔问题的重要措施。
具体来说，可以采取以下措施：（1）改进金属材料的制备工艺，减少夹杂物、氧化物等的产生。
（2）优化金属材料的成分和配比，使其成分均匀，减少气孔的产生。
3.改进铸型和模具铸型和模具的质量对铸造气孔的产生也有很大的影响。
因此，改进铸型和模具也是解决铸造气孔问题的重要措施。
具体来说，可以采取以下措施：（1）优化铸型设计，使其能够充分填充金属液，减少气孔的产生。
（2）加强铸型的密封性，减少铸型中气体的存在，从而减少气孔的产生。
（3）采用高质量的模具材料，减少模具中气体的存在，从而减少气孔的产生。
4.采用热处理技术热处理技术可以改变铸件中的组织结构，从而减少气孔的产生。
具体来说，可以采用以下热处理技术：（1）固溶处理：将铸件加热到一定温度，使其中的溶质均匀分布，从而减少气孔的产生。
压铸件气孔产生的原因
压铸件气孔产生的原因产生气孔的原因有以下几点：一、氢气残留。
原材料里面还有氢气，坩埚及环境还有湿气，导致气体加热产生氢气夹裹在原材料里面，容易产生针状气孔。
二、压射室充满度不高。
压射室充满度不高会导致压射室内含空间过大，铝汤在压射前，出现回流撞击，产生涡流。
气泡是模具温度及铝温太高，容易产生气泡。
氢气，压射缸卷起，流道卷起，型腔内压力卷起，水蒸气产生气孔这些都是模具气孔的主因。
产生原因：1、金属液在压射室充满度过低(控制在45%~70%)，易产生卷气，初压射速度过高。
2、模具浇注系统不合理，排气不良。
3、熔炼温度过高，含气量高，熔液未除气。
4、模具温度过高，留模时间不够，金属凝固时间不足，强度不够过早开模，受压气体膨胀起来。
5、脱模剂、注射头油用量过多。
6、喷涂后吹气时间过短，模具表面水未吹干。
解决压铸件气孔的办法：先分析出师什么原因导致的气孔，再来取相应的措施。
（1）干燥、干净的合金料。
（2）控制熔炼温度，避免过热，进行除气处理。
（3）合理选择压铸工艺参数，特别是压射速度。
调整高速切换起点。
（4）顺利填充有利于型腔气体排出，直浇道和横浇道有足够的长度（>50mm），有利于合金液平稳流动和气体有机会排出。
可改变浇口厚度、浇口方向、在形成气孔的位置设置溢流槽、排气槽。
溢流品截面积总和不能小于内浇口截面积总和的60%，否则排渣效果差。
（5）选择性能好的涂料及控制喷涂量。
预防措施：1、调整压铸工艺参数、压射速度和高压射速度的切换点。
2、修改模具浇道，增设溢流槽、排气槽。
3、降低缺陷区域模温，从而降低气体的压力作用。
4、调整熔炼工艺、5、延长留模时间，调整喷涂后吹气时间。
6、调整脱模剂、压射油用量。
气孔是压铸件中常见多发的缺陷之一。
气孔呈圆形或扁平椭圆形气泡状，直径为1mm至20mm不等，内表面光滑，覆有一层氧化层，通常分散在加工表面下。
一、气孔缺陷的成因01 金属杂质过多原材料或回收料中含有较多的氧化物和其他杂质，一些杂质（如氧化物、氢化物、油脂）在熔炼过程中会释放气体。
气孔类缺陷牲与防治方法
气孔类缺陷牲与防治方法
气孔是铸件中常见的缺陷之一，主要呈现圆形、椭圆形或不规则形。
气孔形成的原因包括模具预热温度太低，液体金属经过浇注系统时冷却太快；模具排气设计不良，气体不能通畅排出；涂料不好，本身排气性不佳，甚至本身挥发或分解出气体；模具型腔表面有孔洞、凹坑，液体金属注入后孔洞、凹坑处气体迅速膨胀压缩液体金属，形成呛孔；模具型腔表面锈蚀，且未清理干净；原材料（砂芯）存放不当，使用前未经预热；脱氧剂不佳，或用量不够或操作不当等。
防止气孔产生的方法主要包括以下几点：
1. 模具要充分预热，涂料（石墨）的粒度不宜太细，透气性要好。
2. 使用倾斜浇注方式浇注。
3. 原材料应存放在通风干燥处，使用时要预热。
4. 浇注温度不宜过高。
5. 控制金属液的含气量，熔炼金属时，要尽量减少气体元素溶入金属液中，主要取决于所用原材料，合理的熔炼操作和合适的熔炼设备。
以上信息仅供参考，如需了解更多信息，建议查阅相关书籍或咨询专业人士。
压铸件气孔的成因和解决办法
压铸件气孔的成因和解决办法铝压铸是将铝液快速高压充填到模具型腔的铸造。
铝液充填压铸模型腔的时间极短，一般为百分之几秒或千分之几秒。
压铸过程中形成的气孔有光滑的表面，形状多为圆形或椭圆形，其多存在于铸件的表面或皮下针孔，也可能在铸件内部。
气孔的来源主要为压铸过程中卷入的气体或铝液析气。
一、压铸过程中卷气。
1、压铸机压铸现在基本上采取三级压射，在第一级压射时，压射冲头以较慢的速度推进（通常在0.3m/s以内），这有利于将压室中的气体挤出；第二级压射则是按压铸件的结构、壁厚选择适当的流速，内浇口速度极快（一般冲头速度为1~6m/s，薄壁件、高气密性件、镁合金件有可能达到8m/s以上的速度），将铝液把型腔基本充满。
这一级是压铸件产生气孔的关键，速度越高越易产生涡流而形成气孔。
这一过程里，控制压铸件气孔主要通过控制一、二级压射速度和一、二级切换点来实现。
一、二级速度尽量低一点（但太低会影响铸件成型或表面质量，要根据实际情况而定）；二级压射的起点可选择在不允许有铸件气孔的部位之后，不同的铸件我们可选择不同的起点。
同时随着压铸机射出速度、增压建压时间、提速时间等工作性能的不断提高和完善，铸件气孔将会越来越少。
2、一套好的压铸模应具备良好的浇注系统、排溢系统。
在压铸过程中要尽量使多股浇道，铝液流与铸件方向保持一致，尽量不互相碰撞而产生涡流及因充填混乱造成卷气；另外使多股浇道充填型腔要注意做到同时填充，不能让一股或几股铝液先到最后端死角后再返回产生涡流。
压铸模上的集渣包和排气道分布要合理。
3、压铸模具的温度对铸件的质量和气孔也有着关键的影响。
当模温过高时，脱模剂在高温下挥发不能形成致密的皮膜，易造成粘膜；而模温过低，则脱模剂形成的皮膜有未挥发的水分，使脱模效果差，导致铸件气孔。
通常模具预热温度为150℃~180℃，工作保持温度为220℃~280℃。
4、涂料产生的气体a、首先是涂料的性能：挥发点太高，发气量大对铸件气孔有直接影响。
常见的铸件气孔缺陷及防止措施
常见的铸件气孔缺陷及防止措施气孔是铸件内由气体形成的孔洞。
气孔可分为：侵入气孔、裹携气孔（或卷入气孔）、析出气孔等。
1、侵入气孔从浇注到铸件表面凝固成固体壳的期间，外部气体源（型砂、芯砂等）发生的气体侵入型腔内的金属液中，形成气泡而产生的气孔，称为侵入气孔。
形成该气孔的气体来自外部气体源，所以侵入气孔又称为外生式气孔。
（1）目视特征①形状呈圆球形、团球形；有时呈梨形，梨形的侵入气孔如图1所示。
图1.梨形的侵入气孔a）梨形气孔小头指出外部气体源在铸件内圆处b）梨形气孔小头指出外部气体源在铸件外圆处①孔壁平滑。
对于铸钢、铸铁件：当侵入气孔的主要成分为CO 时，孔壁呈蓝色；主要成分为氢气时，孔壁呈金属本色，是发亮的；主要成分为水蒸气时，孔壁呈氧化色，是发暗的。
①尺寸通常较大，最大尺寸达几毫米以上。
①常为内部气孔，按浇注位置，常处于铸件上表面的截面中。
①大多数情况下，是单个或几个聚集的尺寸较大的气孔。
有时成为局部聚集的蜂窝状气孔，很少成为弥散性气孔或针孔。
（2）形成机理侵入气孔分三个阶段形成：第一阶段，气体侵入金属液；第二阶段，型壁上气泡形成；第三阶段，气泡在型腔金属液中的滞留或排出。
侵入性气孔形成的条件如下：p A＞（p0＋p m＋p z）式中：p A为“金属—铸型”界面上气泡所在处的压力；p0为型腔中的气体压力，一般为标准大气压力；p m为金属液静压力；p z为金属液的表面阻力。
（3）防止措施防止侵入气孔产生应主要从减小p A，增加气体进入金属液的阻力和使气泡容易从金属液中浮出等方面入手。
具体措施如下：①减少砂型（芯）在浇注时的发气量，严格控制湿型的含水量等。
①使浇注时产生的气体容易从砂型（芯）中排出，如多扎出气孔等。
①提高气体进入金属液的阻力，如表面施用涂料等。
2、裹携气孔（或卷入气孔）浇注系统中的金属液流裹携着气泡，气泡随液流进入型腔，或液流冲击型腔内金属液面，将气泡卷入金属液中。
当气泡不能从型腔金属液中排除，就会使铸件产生气孔，又称卷入气孔。
五大要素，解决铝压铸件产生气孔问题！
五大要素，解决铝压铸件产生气孔问题！来源：网络欢迎阅读本篇文章~在铝合金压铸厂上班的人都会遇到很多技术问题，比如铸件有缺陷、浇注流道设计、铸件产生气泡等等，那么这些问题究竟是怎么产生的呢?今天小编为大家整理了一份常见铝压铸件产生气孔可能原因专辑，希望对压铸人日常工作有所帮助!一、人为因素1. 脱模剂是否喷得太多?因脱模剂发气重大，用量过多时，浇注前未燃尽，使挥发气体被包在铸件表层。
所以在同一条件下某些工人操作时会产生较多的气孔的原因之一。
选用发气量小的脱模剂，用量薄而均匀，燃净后合模。
2. 未经常清理溢流槽和排气道?3. 开模是否过早?是否对模具进行了预热?各部位是否慢慢均匀升温。
使型腔、型芯表面温度为150C~200C。
4. 刚开始模温低时生产的产品有无隔离?5. 如果无预热装置时是否使用铝合金料浸速推入型腔预热或用其它方法加热?6. 是否取干净的铝液，有无将氧化层注入压室?7. 倒料时，是否将汤勺靠近压室注入口，避免飞波、氧化或卷入空气降温等？8. 金属液一倒入压室，是否即进行压射?温度有无降低了?9. 冷却与开模，是否根据不同的产品选择开模时间?10. 有无因怕铝液飞出 ( 飞水)，不敢采用正常压铸压力?更不敢尝试适当增加比压。
11. 操作员有无严格遵守压铸工艺?12. 有无采用定量浇注?如何确定浇注量?二、设备和模具以及工装因素设备、模具、工装因素主要是涉及模具质量、设备性能。
1. 压铸模具设计是否合理，会否导致有气孔?压铸模具方面的原因:①流口位置的选择和导流形状是否不当，导致金属液进入型腔产生正面撞击和产生旋涡。
(降低压射速度，避免涡流包气)②浇道形状有无设计不良?③内浇口速度有无太高，产生消流?④排气是否不畅?⑤模具型腔位置是否太深?⑥机械加工余量是否太大?穿透了表面致密层，露出皮下气孔?压铸件的机械切削加工余量应取得小一些，一般在0.5mm 左右，既可减轻铸件重量、减少切削加工量以降低成本，又可避免皮下气孔露出。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
压铸件气孔的成因和解决办法(总
3页)
--本页仅作为文档封面，使用时请直接删除即可--
--内页可以根据需求调整合适字体及大小--
压铸件气孔的成因和解决办法
铝压铸是将铝液快速高压充填到模具型腔的铸造。
铝液充填压铸模型腔的时间极短，一般为百分之几秒或千分之几秒。
压铸过程中形成的气孔有光滑的表面，形状多为圆形或椭圆形，其多存在于铸件的表面或皮下针孔，也可能在铸件内部。
气孔的来源主要为压铸过程中卷入的气体或铝液析气。
一、压铸过程中卷气。
1、压铸机压铸现在基本上采取三级压射，在第一级压射时，压射冲头以较慢的速度推进（通常在s以内），这有利于将压室中的气体挤出；第二级压射则是按压铸件的结构、壁厚选择适当的流速，内浇口速度极快（一般冲头速度为1~6m/s，薄壁件、高气密性件、镁合金件有可能达到8m/s以上的速度），将铝液把型腔基本充满。
这一级是压铸件产生气孔的关键，速度越高越易产生涡流而形成气孔。
这一过程里，控制压铸件气孔主要通过控制一、二级压射速度和一、二级切换点来实现。
一、二级速度尽量低一点（但太低会影响铸件成型或表面质量，要根据实际情况而定）；二级压射的起点可选择在不允许有铸件气孔的部位之后，不同的铸件我们可选择不同的起点。
同时随着压铸机射出速度、增压建压时间、提速时间等工作性能的不断提高和完善，铸件气孔将会越来越少。
2、一套好的压铸模应具备良好的浇注系统、排溢系统。
在压铸过程中要尽量使多股浇道，铝液流与铸件方向保持一致，尽量不互相碰撞而产生涡流及因充填混乱造成卷气；另外使多股浇道充填型腔要注意做到同时填充，不能让一股或几股铝液先到最后端死角后再返回产生涡流。
压铸模上的集渣包和排气道分布要合理。
3、压铸模具的温度对铸件的质量和气孔也有着关键的影响。
当模温过高时，脱模剂在高温下挥发不能形成致密的皮膜，易造成粘膜；而模温过低，则脱模剂形成的皮膜有未挥发的水分，使脱模效果差，导致铸件气孔。
通常模具预热温度为150℃~180℃，工作保持温度为220℃~280℃。
4、涂料产生的气体
a、首先是涂料的性能：挥发点太高，发气量大对铸件气孔有直接影响。
b、从喷涂工艺上看：喷涂使用量过多，喷涂时间过长，易造成气体挥发量大，还会使模具表面温度过低，模具表面水气一时无法蒸发，合模后型腔产生大量气体。
生产过程中我们要选择性能好的涂料，挥发点要低，产生气体量要小。
5、最后由于压铸的特点是以很快的速度充填型腔，铝液在模具内快速凝固形成产品，所以铸件内部一定会有因铝液卷气产生的气孔。
但铸件表层也会因快速凝固形成细晶粒的致密层，这些细晶粒具有较高的机械性能，只要铸件的加工余量尽量小一点，铸件的物理性能也可以得到保证。
过大的加工余量就会把表面致密层加工掉，从而引起内部气孔暴露，铸件的物理性能降低。
下面举例说说我们生产的铝不粘锅的工艺：
1、产品名称：铝不粘锅，铸件轮廓尺寸为Φ250×180的圆锅，壁厚。
2、材料：ADC12。
3、压铸机：650T。
4、产品要求：表面质量要求光滑，需在430℃高温下进行特氟隆处理，如果铸件有气孔，表面会鼓包，因此铸件不能有气孔、缩松、夹杂。
5、压铸工艺：
(1)、比压：65MP以上，高比压可使铸件组织致密度高
(2)、慢压射：s，以防压室卷气，冲头从0逐渐加速到s，尽量把型腔的气体排出
(3)、快压射：5m/s，防止高速太低，铸件壁薄的部位（锅的把手）附近产生流痕。
(4)、脱模剂：脱模剂不能在铸件表面上有任何残留物。
(5)、模温：220℃~280℃，考虑到铸件壁薄，模温稍高有利于成型。
(6)、铝液温度：680℃，铸件壁薄，铝液温度稍高，有利于成型。
(7)、快压射行程尽量短通过这种工艺的控制，铝不粘锅气孔率控制在
2%~5%以内。
(8)、浇道的布局和方向对铸件的气孔也起着很关键的作用。
我们有一套模具，生产的铸件加工后40%有气孔，后来通过改变浇道的布局和方向，铸件加工后的气孔减少到5%以内。
二、铝液析出气体
铝液很容易吸收大气、合金锭或工具表面的湿气、也容易吸收燃烧油气中的氢元素。
铝液中的气体主要是氢，氢以原子的形式溶解于铝液中，而它大约占了气体总量的85%。
熔炼温度越高，氢在铝液中溶解的浓度就越高，但在固态铝中氢的溶解浓度非常低。
铸件在凝固时氢气会析出，使内部产生气体。
我们在熔炼回炉料时应该分批分级使用，并且把熔炼温度控制在670℃~760℃范围。
通常压铸时铝液温度控制在640℃~660℃。
实例分析：
某铸件的轮廓尺寸为320×120×80mm，铸件有一平面100×120mm，加工后的气孔率15%。
这是我们生产的一个老产品，出现这种问题肯定是生产工艺的哪个环节出了问题，首先检查：
压铸机（1）压机压力（2）冲头是否平稳推进
压铸模（1）模具分型面是否跑料（2）平面滑块是否退让，加工余量是否过大（3）排气、集渣包是否顺畅、完好（4）浇道开设是否合理
其次检查：（1）铝合金熔炼质量是否有问题，检查杂质含量（2）熔炼温度、保温炉温度工艺参数（3）一速、二速的速度和位置
（4）涂料喷涂时间是否过长
通过检查发现：压铸二快氮气压力偏低，模具分型面有轻微跑料，涂料喷涂时间过长，浇道开设有问题，几股浇道产生涡流，综合上述原因最终在平面形成气孔。
逐一针对性改善后，气孔率得到了有效控制，达到4%以内。
铸件气孔产生和控制气孔的办法，实际生产中还应该根据不同的铸件选定不同的工艺参数。
如何合理的根据铸件实际情况选择工艺参数，我们还得在实际生产中依据经验判定。
