抗滑挡土墙课程设计
《岩体工程》课程设计
抗滑挡土墙课程设计
一．设计题目
抗滑挡土墙课程设计
二．设计资料
如下图所示的滑坡体，拟采取修建重力式抗滑挡土墙支挡措施。
滑面为折线型，按滑面倾角变化分为7段，每段滑面长度为4m，滑面与水平面的夹角从高到低分别为30o、25o、20o、15o、10o、5o、0o，坡面与水平面的夹角为15o。
各段滑面的内摩擦角均φ=12º，粘聚力C=0。
验算沿墙顶滑出的可能性时，墙后滑体的内摩擦角φ=40º，粘聚力C=25，γ=25 kN/m3；墙前回填高度按2.0m考虑，γ=19kN/m3，φ=30º，粘聚力C=10。
墙体采用C20片石混凝土，基础置于中风化泥岩层上，其容许承载力为800kPa；墙底与泥岩摩擦系数取μ=0.4。
要求滑动稳定系数Kc≥1.3，倾覆稳定系数KO≥1.6。
三．设计计算
1.剩余下滑力的计算
0.98
0.98
0.98
0.98
0.98
0.98
图表1
由上图表1可知，剩余下滑力大小为137.22KN 方向与水平方向成100
2、安全墙高的计算
根据推力计算中所拟定的墙高，自墙背顶点向下作与水平线成(45º－φ／2)倾角的Aα线与滑面相交于α点，并在此线以上每隔5º作出Ab，Ac，…等线(图2)，求算出这些虚拟滑面的剩余下滑力，并列于表2中。
图表2
从上表验算结果表明，出现剩余下滑力的负值峰值，说明所拟墙高和埋深均
属适当。
四、抗滑挡土墙尺寸拟定
五、基本参数的计算
根据上述滑坡推力的结果，下滑力大小为137.22kN，方向与水平方向成10º
夹角，作用点在位于墙后滑坡体1／2高位置。
土压力计算中，墙前被动土压力采用朗金土压力理论计算；墙后主动土压力按库仑土压力理论计算，然后与滑坡推力比较，取大者进行计算。
各力作用位置如图3所示(相对于墙趾O 点)。
图3
1.挡土墙断面的面积和挡土墙重量
240.10m s =
KN G 6.2492440.10=⨯=
2.前趾填土重量
KN W 9.39190.2)30.18.0(5.01=⨯⨯+⨯=
3.后趾填土重量
KN W 120254)4.11(5.02=⨯⨯+⨯=
4.滑坡推力：P=137.22 与水平方向呈10o
KN
P Py KN P Px 83.2310sin 14.13510cos 0
0=⨯==⨯=
5.墙前被动土压力（采用郎金土压力计算）
3)2/45(tan 02=+=ϕp K
KN K H K cH E p p p 28.18332192
1
3210221222=⨯⨯⨯+⨯⨯⨯=+=γ
m Z n 21.128
.1832
32
114128.69=⨯⨯+⨯=
6.墙后主动土压力计算（采用库伦土压力计算）
000015,7.5,10,30====βεδϕ
43.0)cos()cos()sin()sin(1)cos(cos )
(cos 2
22=⎥
⎦
⎤
⎢⎣⎡-+-+++-=
βεεδβϕδϕεδεεϕKa
Kpa K H a 4343.042511=⨯⨯==γσ
KN Ea 864432
1
1=⨯⨯=
KN
Ea Ea KN Ea Ea y x 27.237.15sin 86)sin(79.827.15cos 86)cos(0
0=⨯=+==⨯=+=δεδε
由上计算可知，应按滑坡推力来设计挡墙，以上计算数据见表3。
图表3
六．稳定性的验算
图4
1.抗滑稳定性算
按未设倾斜基底验算时：
14.214
.1351
.116)83.231209.396.249(4.0=++++⨯=
+∑=
x p
c E E N K μ满足要求
2.抗倾覆稳定性验算
00.235
.57432
.9524.10340855.2166.5210=++++=
∑∑=o
y M M K 满足要求
3.基底应力及合力偏心距验算
将竖向力∑N 和水平方向力E x 分别按倾斜基底的法向分解：
KN E N N 22.4747.5xsin 7.5cos 00=+∑=∑’
倾斜基底法向力∑N ˊ对墙趾的力臂为Z ˊn ：
m N M M Z y n 44.1'
'0
=∑∑-∑=
倾斜基底的合力偏心距e ˊ为：
56.044.12
4'2''=-=-=n Z B e m ，6''B e <
[]Kpa
B e B N Kpa Kpa B e B N 97.18)'
'61('''80014.218)'
'
61('''21=-∑==<=+∑=
σσσ
满足要求
七．墙身截面强度验算
1.法向应力及偏心距验算（II —II 断面，如下图所示）
KN E p 1.116=
m
35.574M m 71.114933.4330⋅=∑⋅=∑=∑KN KN M KN N y 33.1=∑∑-∑=
N
M M Z o
y n m
m n Z B e 17.033.12
3
2=-=-=，m B e 9.03.0=<满足要求 []KP
B
e B N Mpa Kpa B
e
B N 10.49)61(355.193)61(21=-∑==<=+∑=
σσσ满足要求
2.应力验算
水平方向剪应力验算（I —I 断面，如下图所示
[]Mpa Kpa B T 23.010.9050
.114
.135=<==∑=
ττ
故满足要求。
《岩体工程》课程设计计算书
专业：勘查技术与工程
班级学号：勘查100118
姓名：钱德凯
指导老师：张鹏
学期：2012-2013第一学期
南京工业大学交通学院
二O 一三年一月
挡土墙尺寸设计图
挡土墙位置图。
挡土墙课程设计
挡土墙课程设计在土木工程领域中，挡土墙是一种常见且重要的结构，用于支撑土体或山坡，防止其坍塌或滑坡，以保持土体的稳定性和保障周围环境的安全。
本次挡土墙课程设计旨在让我们深入了解挡土墙的设计原理、方法和步骤，通过实际的设计计算，提高我们的工程实践能力和解决问题的能力。
一、工程概况本次设计的挡土墙位于_____地区，其主要目的是为了支撑一段高度为_____米的填方边坡。
填方土的性质为_____，内摩擦角为_____，粘聚力为_____。
挡土墙的设计使用年限为_____年，安全等级为_____级。
二、设计依据1、《建筑地基基础设计规范》（GB 50007-2011）2、《混凝土结构设计规范》（GB 50010-2010）（2015 年版）3、《岩土工程勘察规范》（GB 50021-2001）（2009 年版）三、挡土墙类型的选择常见的挡土墙类型有重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙等。
考虑到本次工程的填土高度、地基条件和工程造价等因素，选择重力式挡土墙作为设计方案。
重力式挡土墙依靠自身的重力来抵抗土压力，结构简单，施工方便，且能适应一定的地基变形。
四、土压力计算土压力的计算是挡土墙设计的关键环节。
根据朗肯土压力理论，主动土压力系数为：Ka ＝tan²(45° φ/2)其中，φ为填土的内摩擦角。
计算出主动土压力系数后，可得到土压力的分布图形和大小。
土压力的合力作用点位于距墙底高度为 h/3 处，其中 h 为挡土墙的高度。
五、稳定性验算1、抗滑移稳定性验算挡土墙在土压力作用下，应满足抗滑移稳定性要求。
抗滑移安全系数为：Ks ＝（G ＋ Ean）μ ／ Eax其中，G 为挡土墙自重，Ean 为垂直于墙背的土压力分力，Eax 为平行于墙背的土压力分力，μ为基底摩擦系数。
2、抗倾覆稳定性验算挡土墙还应满足抗倾覆稳定性要求。
抗倾覆安全系数为：Kt ＝（G x0 ＋ Eaz x f）／（Eax x z）其中，x0 为挡土墙重心至墙趾的水平距离，f 为基底的合力偏心距，z 为土压力合力作用点至墙趾的距离。
大学挡土墙课程设计
大学挡土墙课程设计一、课程目标知识目标：1. 学生能够理解挡土墙的基本概念、分类及功能；2. 学生能够掌握挡土墙的设计原理、施工方法及相关技术规范；3. 学生能够了解挡土墙在工程中的应用及重要性。
技能目标：1. 学生能够运用所学知识，分析实际工程案例，提出合理的挡土墙设计方案；2. 学生能够运用相关软件或工具，进行挡土墙的稳定性分析及计算；3. 学生能够具备一定的团队协作能力，完成挡土墙设计任务的分工与协作。
情感态度价值观目标：1. 培养学生热爱工程专业，增强对土木工程学科的兴趣；2. 培养学生具备良好的职业道德和敬业精神，关注工程项目的安全、环保和经济效益；3. 培养学生具备批判性思维，敢于挑战权威，勇于创新，不断提高自身综合素质。
课程性质分析：本课程为大学土木工程专业的一门专业课程，旨在帮助学生掌握挡土墙的设计原理和施工技术，为后续从事相关领域工作打下基础。
学生特点分析：学生已具备一定的力学基础和工程知识，具有较强的逻辑思维能力和实践操作能力。
教学要求：结合课程性质和学生特点，注重理论与实践相结合，强调知识的应用性和实践性，培养学生解决实际工程问题的能力。
通过课程目标的具体分解，使学生在学习过程中取得明确的学习成果，为教学设计和评估提供依据。
二、教学内容1. 挡土墙基本概念：挡土墙的定义、分类、功能及适用范围；2. 挡土墙设计原理：土压力理论、挡土墙稳定性分析、材料选择与结构设计；3. 挡土墙施工技术：施工准备、施工工艺、质量控制及安全措施；4. 挡土墙工程实例分析：国内外典型挡土墙工程案例，分析其设计、施工及优缺点；5. 挡土墙新技术与发展趋势：新型挡土墙结构、材料及施工技术，行业发展趋势。
教学大纲安排：第一周：挡土墙基本概念及分类；第二周：土压力理论及挡土墙稳定性分析；第三周：挡土墙材料选择与结构设计；第四周：挡土墙施工技术及质量控制；第五周：挡土墙工程实例分析；第六周：挡土墙新技术与发展趋势。
抗滑挡土墙设计
目录一、设计资料1、地质情况2、墙体材料3、稳定系数二、抗滑挡土墙类型和断面尺寸选择1、类型的选择2、基础形式3、断面尺寸的拟定三、抗滑挡土墙的稳定性验算及强度验算1、下滑力的计算2、基底应力及强度验算3、稳定性验算4、截面强度验算高地阳光抗滑挡土墙的设计一、 设计资料1、地质情况岩层滑动面为单一平面，滑动面与水平方向的夹角o 41=α，滑动面上覆土层为2m ，土的容重3/18m kN =γ，粘聚力kPa c 30=；岩层的容重3/21m kN =γ，粘聚力kPa c 21=，摩擦角o 12=ϕ。
基底摩擦系数为f 取0.6。
地基容许承载力[]kPa 2700=σ2、墙体材料：混凝土，3/23m kN =γ，轴心抗压强度MPa f c 5.13=，抗剪强度设计值MPa f cv 85.0=。
3、稳定性系数[]3.1=s K ，[]6.1=o K二、 抗滑挡土墙类型和断面尺寸的选择1、类型的选择由高地阳光G 点横断面可知，此抗滑挡土墙为挖方挡土墙。
采用衡重式抗滑挡墙。
结合横断面资料，G 点横断面的墙高为8.0m ，考虑选择垂直式抗滑挡土墙。
2、基础形式根据贵阳的气候特征，选用一般基础形式，按规范要求埋置深度取1.0m 。
2、断面尺寸的拟订：根据横断面的布置，该断面尺寸如右图所示：墙高H=8.0m ，基底宽度B=3.0m 。
三、 抗滑挡土墙的稳定性及强度验算1、下滑力E 计算kN W 28.89659.231846.2221=⨯+⨯=kNtg cL tg W KW E 64.275)9.112117.3301241cos 28.896(41sin 28.8963.1)cos (sin =⨯+⨯+⨯⨯-⨯⨯=+-= ϕαα 2、基底应力及强度验算下滑力 kN E x 03.20841cos 64.275=⨯=kN E y 84.18041sin 64.275=⨯=抗滑挡土墙自身重力GkN G 0.3220.1423=⨯=竖向力和水平力对墙底面前趾产生的力矩R M 、O M ,力臂如右图所示：m kN M R ⋅=⨯+⨯=52.11860.384.1800.20.322 m kN M O ⋅=⨯=12.635053.303.208合力作用点距墙前趾的距离ξm V M M K O R 097.184.1800.32212.63552.1186=+-=-=ξ 偏心距m B m B e 50.06403.0097.15.12=≤=-=-=ξ 则作用在基底的应力为 ⎩⎨⎧=⎪⎭⎫ ⎝⎛⨯±=±=kPa kPa B e B V K 52.3271.3020.3403.0610.384.502)61(min max/σ []σσ≤max 地基承载力满足要求。
挡土墙课程设计
挡土墙课程设计挡土墙课程设计一、引言挡土墙是一种常用的土木工程结构，用于防止土体坡面的坡面破坏和滑塌。
本课程设计旨在介绍挡土墙的设计原理、计算方法以及施工要点，以帮助学员全面了解挡土墙的设计与实施过程。
二、基本概念与分类1. 挡土墙的定义与作用挡土墙是指为了抵抗土体质量的侧向力作用，保证土体稳定，防止坡面滑塌而设置的建筑物或工程结构。
2. 挡土墙的分类- 硬质挡土墙：如重力墙、钢筋混凝土挡土墙。
- 软质挡土墙：如挡土墙垫层、挠性挡土墙。
三、挡土墙的设计原理1. 土体力学基础知识- 地基力学参数的确定方法- 土体的稳定性分析方法2. 挡土墙的受力分析- 横向土压力的计算方法- 纵向土压力的计算方法- 影响挡土墙稳定的主要因素四、挡土墙的设计计算1. 挡土墙的基本尺寸确定- 挡土墙高度的计算方法- 挡土墙顶宽和底宽的确定2. 钢筋混凝土挡土墙的设计计算- 钢筋混凝土挡土墙的受力分析- 钢筋混凝土挡土墙的稳定性计算方法五、挡土墙的施工要点1. 基坑开挖与处理- 基坑的布置和开挖方法- 基坑边坡的加固和支护2. 挡土墙的主体施工- 土方土工合理使用- 墙体材料的选用与施工- 挡土墙的水平、竖向和纵向连接设计六、附加设施与装饰1. 挡土墙的排水与防渗措施- 排水系统的设置- 防渗材料的选择与施工2. 挡土墙的绿化与美化- 植被种植与养护- 美化装饰的设计与施工七、本文档所涉及附件1. 挡土墙设计计算表格2. 挡土墙施工图纸3. 挡土墙材料资料八、本文档所涉及的法律名词及注释1. 建筑法：指中华人民共和国的建筑法律法规。
2. 土木工程：人类在自然环境中修建的工程，包括房屋建筑、公路、桥梁等。

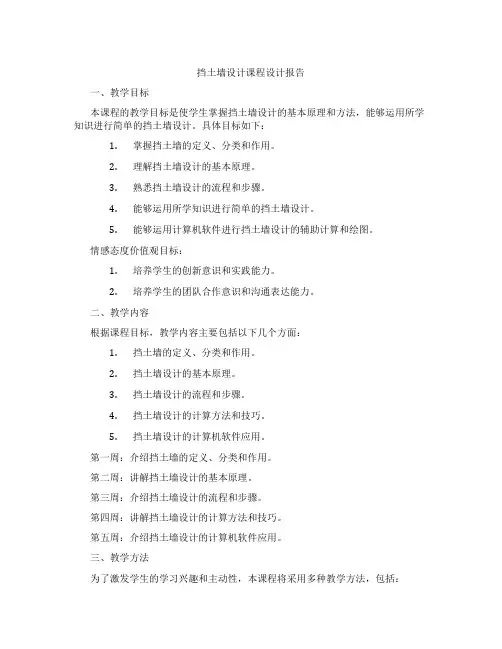

挡土墙设计课程设计报告
