便携式收费机功能简介 ppt课件
合集下载
便携式收费机功能简介
• USB接口使用 • 本设备有3个USB口，以便用户在断网时用U盘传送数据（需收费 软件支持），也可用于连接USB接口的鼠标和键盘，以及连接USB光驱 安装和维护软件。USB接口设备可即插即用。
便携机的保养
• 便携机的日常保养及注意事项 • • • • • • • • • • • • • • • 1. 保持便携机的干燥； 2. 在使用前，请将便携机置于稳固的平面上； 3. 确认连接设备的电压值为110/220V； 4. 不要践踏或堆置物件压制电源线； 5. 插拔任何扩展卡或模块前，必须拔下电源线； 6. 注意《便携式收费机说明书》上所提及的所有注意事项和警告事 项； 7. 不得将任何液体倒入机箱内部，否则会产生严重损坏或电路瘫痪； 8. 如果发生以下情况，请找专业人员处理： 线或插头损坏； 液体不慎渗入机器内； 便携机暴露在潮湿的环境中； 便携机工作不正常或用户不能使用其正常工作； 便携机跌落或受创； 便携机有明显的破损迹象。 9. 请将设备保存于环境温度60°C以下，否则会对设备造成伤害。
便携式收费机功能简介
产品概述
• 便携式收费机是将一套完整的车道收费系 统，经过简化、小型化后，集成在一台单 一的设备里，包括有工控主机、专用键盘、 打印机、IC卡读写器等主要设备，通过有 线或无线网络接入到现有的收费系统中， 从而实现可移动式收费(或发卡)。便携式收 费机以收费员的需求作为基点，根据其工 作环境的性质，以军品工控机为蓝本设计， 具有功能齐全、稳定性高、便于携带等特 点。
• 外接标准键盘/鼠标 • 标准键盘插口位于机器背面板上，为紫色PS/2标准插口。需使 用标准键盘时，先将标准键盘插入“键盘”插口上，如使用的是USB 接口的标准键盘，则插入“USB”口中。 • 『注』：1)在便携机接外部PS/2键盘时，请在关机状态下插入，或者 插入后重启便携机，否则无法正常使用。 2)当要接PS/2的鼠标时，不能直接插入机器背部的PS/2接 口，需要使用PS/2的分接线才可以正常使用。
便携机的保养
• 便携机的日常保养及注意事项 • • • • • • • • • • • • • • • 1. 保持便携机的干燥； 2. 在使用前，请将便携机置于稳固的平面上； 3. 确认连接设备的电压值为110/220V； 4. 不要践踏或堆置物件压制电源线； 5. 插拔任何扩展卡或模块前，必须拔下电源线； 6. 注意《便携式收费机说明书》上所提及的所有注意事项和警告事 项； 7. 不得将任何液体倒入机箱内部，否则会产生严重损坏或电路瘫痪； 8. 如果发生以下情况，请找专业人员处理： 线或插头损坏； 液体不慎渗入机器内； 便携机暴露在潮湿的环境中； 便携机工作不正常或用户不能使用其正常工作； 便携机跌落或受创； 便携机有明显的破损迹象。 9. 请将设备保存于环境温度60°C以下，否则会对设备造成伤害。
便携式收费机功能简介
产品概述
• 便携式收费机是将一套完整的车道收费系 统，经过简化、小型化后，集成在一台单 一的设备里，包括有工控主机、专用键盘、 打印机、IC卡读写器等主要设备，通过有 线或无线网络接入到现有的收费系统中， 从而实现可移动式收费(或发卡)。便携式收 费机以收费员的需求作为基点，根据其工 作环境的性质，以军品工控机为蓝本设计， 具有功能齐全、稳定性高、便于携带等特 点。
• 外接标准键盘/鼠标 • 标准键盘插口位于机器背面板上，为紫色PS/2标准插口。需使 用标准键盘时，先将标准键盘插入“键盘”插口上，如使用的是USB 接口的标准键盘，则插入“USB”口中。 • 『注』：1)在便携机接外部PS/2键盘时，请在关机状态下插入，或者 插入后重启便携机，否则无法正常使用。 2)当要接PS/2的鼠标时，不能直接插入机器背部的PS/2接 口，需要使用PS/2的分接线才可以正常使用。
ETC电子收费系统培训讲解演示课件(ppt37张)
ETC硬件系统包括三个部分：路侧部分（RSU）、车载部分（OBU）和 车道工控机组成。
路测微波通讯天线
信 息 通 讯 示 意 图
天线控制器
车载标签
速通卡IC卡
车载部分（OBU）由两部分组成：车载标签和速通IC卡。
车载OBU实物照 车载OBU通讯示意图
路测部分（RSU）包括两个组件：车道天线和车道天线控制器。
ETC电子收费系统
培训讲解
目录
1.ETC车道硬件和软件介绍
1.1 ETC硬件组成 1.2 ETC软件介绍
2.ETC电子收费业务
2.1 键盘介绍 2.2 车道控制器启动 2.3 收费员上班登录 2.4 ETC入口电子收费过车交易
2.4.1 正常卡电子收费过车流程 2.4.2 低值卡电子收费过车流程 2.4.3 入口特殊情况及处理方法
指示灯 电源
故障 信号
系统灯
天线
正常状态 不亮 长灭
每秒闪一下
常亮
故障状态 常亮红灯
不亮，常亮 不亮
故障原因和备注 PSAM卡有故障
控制器无响应或故障 天线没有正确连接或天
线基带板
工控机 接口
RS232 LAN
TX
交易时亮
RX
交易时亮
TX
常亮
RX
常亮
有数据传输时闪烁 有数据传输时闪烁
天线的安装
天线前面板安装在朝向电子标签车辆通过的方向， 位于车道中央正上方，高度为5.5米时，可获得系统 最佳的操作性能。安装高度也可在2.5米到6米之间 调整。天线的整体安装倾斜角度一般小于45度。
c) 下班/换班：收费员下班时，先[关闭天棚灯]，再按[下班]，车道关闭。（下班后， 天棚灯为红叉。）若一个收费员没有下班，另个收费员直接接班，可直接按[上 班]， 输入接班的收费员的工号及密码，系统会自动换班。（在换班的过程中， 车道天棚灯始终为绿色。）
路测微波通讯天线
信 息 通 讯 示 意 图
天线控制器
车载标签
速通卡IC卡
车载部分（OBU）由两部分组成：车载标签和速通IC卡。
车载OBU实物照 车载OBU通讯示意图
路测部分（RSU）包括两个组件：车道天线和车道天线控制器。
ETC电子收费系统
培训讲解
目录
1.ETC车道硬件和软件介绍
1.1 ETC硬件组成 1.2 ETC软件介绍
2.ETC电子收费业务
2.1 键盘介绍 2.2 车道控制器启动 2.3 收费员上班登录 2.4 ETC入口电子收费过车交易
2.4.1 正常卡电子收费过车流程 2.4.2 低值卡电子收费过车流程 2.4.3 入口特殊情况及处理方法
指示灯 电源
故障 信号
系统灯
天线
正常状态 不亮 长灭
每秒闪一下
常亮
故障状态 常亮红灯
不亮，常亮 不亮
故障原因和备注 PSAM卡有故障
控制器无响应或故障 天线没有正确连接或天
线基带板
工控机 接口
RS232 LAN
TX
交易时亮
RX
交易时亮
TX
常亮
RX
常亮
有数据传输时闪烁 有数据传输时闪烁
天线的安装
天线前面板安装在朝向电子标签车辆通过的方向， 位于车道中央正上方，高度为5.5米时，可获得系统 最佳的操作性能。安装高度也可在2.5米到6米之间 调整。天线的整体安装倾斜角度一般小于45度。
c) 下班/换班：收费员下班时，先[关闭天棚灯]，再按[下班]，车道关闭。（下班后， 天棚灯为红叉。）若一个收费员没有下班，另个收费员直接接班，可直接按[上 班]， 输入接班的收费员的工号及密码，系统会自动换班。（在换班的过程中， 车道天棚灯始终为绿色。）
便携式收费机培训材料
本产品预留有外置输入输出接口：串口、USB口、10M/100M网口、PS/2键盘口、鼠标口，可以实现数据传输、连接外部设备的功能。
2、票据打印
本产品包含有一个票据打印机，可用于打印公路收费通用的3英寸和3.5英寸宽的孔纸。
3、数据存储
本产品内置大容量高可靠性硬盘，可以存储收费流水信息。
4、网络通讯
本产品具有网络接口功能（标准RJ45以太网接口、或选配无线网卡），可使本产品接入收费系统网络，实现参数下载和收费流水上传。
注：缓存中的数据页可用控制码〈CAN〉来清除。
④微量进纸
ON LINE +FEED
蜂鸣器响两短声，以很小的增量进纸。
第三章
电池是消耗性材料，可以充电、放电几百次，但最终会失效。当设备的电池供电时间明显缩短时，或充不上电时，请更换电池。
若是初次使用电池，或如果电池已有较长时间未使用，或电池电量已完全耗尽，则可能需要先连接适配器，以开始为电池充电。
③RS-232串口用于和其它设备的通讯，如车道外设。
④网口主板集成10M/100M自适应网卡，通过网口可接入网络，进行数据传输。
1.3
本设备具有电脑收费、收发卡、票据打印等功能。
1、电脑收费
本产品内部有一套工业控制计算机，含工业级主板、笔记本硬盘、液晶显示器、收费专用键盘、IC卡读写器、内置电池等组成。标准X86架构，能稳定运行WIN2000操作系统，可以完整安装电脑收费软件，进行电脑收费或发卡。
⑤联机指示灯ON LINE（绿色二极管）
打印机处于联机状态指示灯即亮。
⑥当以上三个指示灯同时亮并有持续蜂鸣声，即CPU出现故障，关掉电源，然后重新启动。切断电源数据即丢失。
5、开关组合操作
①《自身打印测试》
2、票据打印
本产品包含有一个票据打印机，可用于打印公路收费通用的3英寸和3.5英寸宽的孔纸。
3、数据存储
本产品内置大容量高可靠性硬盘，可以存储收费流水信息。
4、网络通讯
本产品具有网络接口功能（标准RJ45以太网接口、或选配无线网卡），可使本产品接入收费系统网络，实现参数下载和收费流水上传。
注：缓存中的数据页可用控制码〈CAN〉来清除。
④微量进纸
ON LINE +FEED
蜂鸣器响两短声，以很小的增量进纸。
第三章
电池是消耗性材料，可以充电、放电几百次，但最终会失效。当设备的电池供电时间明显缩短时，或充不上电时，请更换电池。
若是初次使用电池，或如果电池已有较长时间未使用，或电池电量已完全耗尽，则可能需要先连接适配器，以开始为电池充电。
③RS-232串口用于和其它设备的通讯，如车道外设。
④网口主板集成10M/100M自适应网卡，通过网口可接入网络，进行数据传输。
1.3
本设备具有电脑收费、收发卡、票据打印等功能。
1、电脑收费
本产品内部有一套工业控制计算机，含工业级主板、笔记本硬盘、液晶显示器、收费专用键盘、IC卡读写器、内置电池等组成。标准X86架构，能稳定运行WIN2000操作系统，可以完整安装电脑收费软件，进行电脑收费或发卡。
⑤联机指示灯ON LINE（绿色二极管）
打印机处于联机状态指示灯即亮。
⑥当以上三个指示灯同时亮并有持续蜂鸣声，即CPU出现故障，关掉电源，然后重新启动。切断电源数据即丢失。
5、开关组合操作
①《自身打印测试》
自动售票机操作PPT课件
.
25
2.4.2、 通过选择目的车站购票
• 步骤1：点击主界面下方的线路编号。如下图： • 乘客此时可点击中英文切换按钮选择显示语言，
默认为中文。在英文界面下操作与中文界面操作 方法相同。
.
26
2.4.2、 通过选择目的车站购票
• 步骤2：在主界面选择好线路后进入相应单一路线站点选 择界面，触摸选择目的地车站按钮。
.
38
电路板 前票箱 后票箱
前后票箱接替装置
废票分拣系统 出票驱动装置
.
39
3.5.2、 票箱拆卸方法
• 正确登录后（参见3.4节），即可进行票箱的移动 、取出等操作。
• 操作步骤如下： • 1. 左手将该模块左边的扣具向上扳动，右手拉住
把手，用力即可将整个发卡模块拉出。 • 2. 将前后两票箱上的两个挡板向外移开以后，即
1.8、 容错性设计
硬币投入口采用片闸门式设计，可有效地防 止错误投入和异物投入，同时硬币口和纸币投入 口具有防水设计。出票口具有防飞票设计。
.
4
2、 配置
主要部件：
• 工业计算机
• 纸币识别器
• 硬币识别器
• 硬币暂存器
• 纸币找零箱
• 硬币找零箱
• 硬币回收箱
• 钱箱
• 液晶显示器
• 触摸屏
• 状态显示器
.
44
3.6.3、 硬币钱箱
• 自动售票机具有2个硬币补币箱箱用来补充硬 币，具有一个回收箱用来回收硬币。每个补币箱 可存放1000枚硬币（以1元硬币为基准）。机器 的原币退回设备内硬币不足时机器自动将补币箱 中硬币补充进行找零。
• 硬币回收箱采用硬币封门锁和箱盖开启锁采用互 锁的方式进行保护（见下图），其中硬币封门锁 只能做一次的开关操作，完成一次开关操作以后 ，只有使用箱盖开启锁解开互锁机构后才能再次 作开关操作。

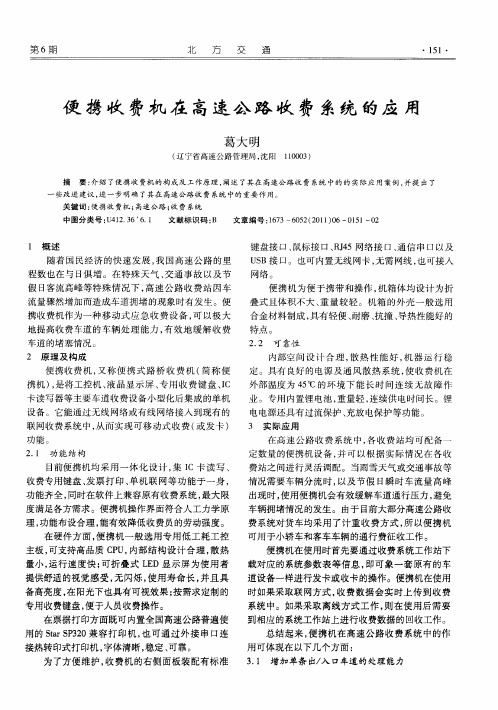

便携收费机在高速公路收费系统的应用
道设备一样进行发卡或收卡的操作。便携机在使用 时如 果采取 联 网方 式 ， 费 数据 会 实 时 上传 到 收 费 收
系统 中 。如果 采取 离线 方 式 工 作 ， 在 使用 后 需 要 则 到相 应 的系统工 作站上 进行 收费 数据 的 回收工作 。
总结起来 ， 便携机在高速公路收费系统 中的作
目前便 携机均 采 用 一 体 化设 计 ， Ｉ 集 Ｃ卡读 写 、
收费专用 键 盘 、 票 打 印 、 机联 网等 功 能 于一 身 ， 发 单 功能齐全 ， 同时在 软件上兼 容 原有 收费 系统 ， 大 限 最 度 满足各 方需求 。便 携机 操作 界面 符合人 工力 学原 理， 功能 布设合 理 ， 能有效 降低 收费员 的劳 动强 度 。 在硬 件 方 面 ， 携 机 一般 选 用 专用 低 工耗 工 控 便 主板 ， 可支 持高 品质 Ｃ Ｕ， Ｐ 内部 结 构设 计 合 理 ， 热 散 量小 ， 行 速度 快 ； 折 叠 式 Ｌ Ｄ显 示 屏 为 使 用 者 运 可 Ｅ
假 日客 流高 峰等特 殊 情 况 下 ， 高速 公 路 收 费 站 因 车
流 量骤然 增加 而造成 车道 拥堵 的现象 时有 发生 。便 携 收费机作 为 一种 移 动 式应 急 收 费 设备 ， 以极 大 可
便 携 机 为便 于 携 带 和操作 ， 机箱 体 均设 计 为折 叠式且 体积 不大 、 量 较 轻 。机 箱 的外 壳 一 般选 用 重 合 金材 料制成 ， 有轻便 、 具 耐磨 、 抗撞 、 热性 能好 的 导
便携 机要 真正 发挥 出其在 高速公 路收费 系统 中 的应急作 用 ， 了依靠 自身 的 稳定 可 靠性 及 良好 的 除
操 作性 能 以外 ， 还需 要其 它包 括软 、 硬件方 面 的有力 补 充 ， 而构成 一套 完善 的便携 式应 急收 费系统 。 从 在 硬件方 面 ， 便携 机 已经 兼 容 了 Ｉ 读 卡 器 、 Ｃ卡
61自动售票机简介课件
自动售票机简称TVM机（TVM，Ticket Vending Machine），TVM机设于车站非付费区，用于乘客自助式 购买地铁单程票和对储值票进行充值。TVM还具备纸币、 硬币找零功能。
TVM通过车站局域网网络连接到车站计算机系统（SC）， 上传车票交易信息、寄存器及设备运行状态日志等数据信 息；接收车站计算机系统或线路中央计算机系统下传的命 令、票价表、黑名单及其他参数等数据；具有与车站计算 机系统同步时钟的功能。
出票口 单程票、 找零硬币
硬币插口 硬币购票
纸币插口 纸币购票、 充值等
储值票插口 购买单程票 充值等
4、自动售票机的内部结构
主控器 硬币模块 纸币模块 纸币模块
打印机 配Leabharlann 盘维修面板发售模块 废票箱 硬币钱箱 打印机
4、自动售票机的内部结构
固定照明装置 硬币模块 纸币模块
凭条打印机 电源模块 UPS
1、选择地图领域购买车票
步骤5，找零(有足够的零钱的情况) 车票发售完毕后, TVM提示乘客领取车票和零钱,恢复到车票购买待机界面 后等待下一个乘客的操作.
2、选择路线的车票购买
步骤1，通过地图选择目的地 乘客通过主界面点击TVM的线路中的按钮，地图领域显示选择的线路.此 时,乘客可以选择目的地.
AFC主要部件功能
【纸币识别单元】 用于识别和接收人民币￥50 元、￥100 元纸币（第四、第五版本）， 不符合识别参数指标的纸币和假币退还乘客。包括纸币识别器和纸币 钱箱。 纸币识别设备一般至少可以识别六种以上的纸币（同一面值但不同版 本的纸币将被为是两种纸币）。
AFC主要部件功能
【纸币处理单元的工作原理】 ① 纸币处理器收到接收纸币指令，进币口处绿色指示灯亮，可以插入纸币。 ② 乘客将纸币平整地插入进币口处，纸币机芯模块对插入物进行初步判断，如认定为纸
TVM通过车站局域网网络连接到车站计算机系统（SC）， 上传车票交易信息、寄存器及设备运行状态日志等数据信 息；接收车站计算机系统或线路中央计算机系统下传的命 令、票价表、黑名单及其他参数等数据；具有与车站计算 机系统同步时钟的功能。
出票口 单程票、 找零硬币
硬币插口 硬币购票
纸币插口 纸币购票、 充值等
储值票插口 购买单程票 充值等
4、自动售票机的内部结构
主控器 硬币模块 纸币模块 纸币模块
打印机 配Leabharlann 盘维修面板发售模块 废票箱 硬币钱箱 打印机
4、自动售票机的内部结构
固定照明装置 硬币模块 纸币模块
凭条打印机 电源模块 UPS
1、选择地图领域购买车票
步骤5，找零(有足够的零钱的情况) 车票发售完毕后, TVM提示乘客领取车票和零钱,恢复到车票购买待机界面 后等待下一个乘客的操作.
2、选择路线的车票购买
步骤1，通过地图选择目的地 乘客通过主界面点击TVM的线路中的按钮，地图领域显示选择的线路.此 时,乘客可以选择目的地.
AFC主要部件功能
【纸币识别单元】 用于识别和接收人民币￥50 元、￥100 元纸币（第四、第五版本）， 不符合识别参数指标的纸币和假币退还乘客。包括纸币识别器和纸币 钱箱。 纸币识别设备一般至少可以识别六种以上的纸币（同一面值但不同版 本的纸币将被为是两种纸币）。
AFC主要部件功能
【纸币处理单元的工作原理】 ① 纸币处理器收到接收纸币指令，进币口处绿色指示灯亮，可以插入纸币。 ② 乘客将纸币平整地插入进币口处，纸币机芯模块对插入物进行初步判断，如认定为纸
打印小票带PRS功能的手持收费机的功能介绍
引言信息时代高速发展的特点给予了我们前所未有各种信息的冲击，服务行业一条龙，信息、经济一体化等，都给了我们一个启示：企业必须不断地完善自身，以最好的产品和服务来满足客户的需要。
快速发展今天，卡片的应用在生活中已经占据了主导地位；随着社会的发展，人们提出来了更高的要求——城市一卡通。
手持机的历程为了实现“卡联一卡通，一卡联通天下”的目标，卡联人经过10年风雨、10年见证，不断地总结经验，技术日趋成熟，拥有了一支强大的开发、生产、营销和售后服务的团队。
经过卡联人对客户的需求分析，市场的考察以及对社会发展的趋势，严格地按照客户和市场的需要来设计手持机。
秉着卡联人“创新、拼搏、爱岗、敬业”的精神，经过1代串口通信、2代USB通讯以及3代32位兼容USB和GPRS通信的手持机的改革。
无论从外观还是功能上客户的反映都是非常满意的，“专业铸造品牌，诚信服务大众”就是我们卡联人最大的心愿。
开发理念公交、餐饮、停车场等系统IC卡使用日趋盛行，然而同时也会带来一些弊端，如各种卡片的数量越来越多，不好保管不容易携带，新的课题就呈现在我们的面前——一卡通；在另一方面，像会员收费、停车场等一些需要携带机器的特殊场合，固定机携带麻烦、电源要求等都比较严格，而手持机刚好在这些方面有突出的优势。
因此我们公司重视手持机的发展，在手持机方面也经历了几次更新换代。
32位手持收费POS机设计理念由于1.、2代手持机以小巧、便捷、多功能等优势赢得的广大的客户青睐，以此推出第3代手持机。
在功能设计上更加强大，涵盖了公交收费机、餐饮收费机、会员收费机、景点收费机、停车场收费系统等等，为实现城市一卡通更进了一大步。
城市一卡通系统满足的场合不再是单一的，它必须能够同时满足不同的需求，不同的需求就要求不同的功能，而不同的功能的实现就需要在各种机器设置不同的参数。
因此一个功能强大能够满足各种需求的手持机必须拥有一套灵活的参数设置，来满足各种不同的功能需求；而且这套参数还可以在特殊场合中处理特殊的情况满足特殊的功能，这样就要求一套参数需要拥有处理特殊情况的灵活变通能力等等。
BT200手持智能终端ppt课件
用于测量双向流体。零输入时输出为12mA DC，输出量 程等分为正向和反向流体两部分，并可以平方根输出
在施加实际力压力的状态下，设定对应4~20mA DC的测 量范围。对应用户的基准器输出，进行精确的20mA DC输出设定。注Dpharp在出厂时已进行了高精度的 特性校定，所以只须进行通常的测量范围设定。
33
⑿硬件异常时的输出状态设置
34
⒀双向流体测量设置（E30：BI DIRE MODE）
35
⒁实际输入时量程改变的设置（H10：AUTO LRV，H11：AUTO HRV）
本功能允许上下限值根据实际输入值而自动设置。 如果上下限值被设定，则：C21：“LOW
RANGE”和C22：“HIGH RANGE”也同时随改 变。 按下页图步骤操作。 实际测量时的量程由上下限值确定。 注意：改变下限值时，上限值也自动随之改变， 因此量程不变。改变上限值，下限值不随之改变， 因此量程改变。
设置项目 位号设置
测量范围设置
阻尼时间常数设置 输出及内藏指示计显示
模式设置
说
明
设置位号（可选用16个数字、字母）注： BT100只能设定8位
设置对应4~20mA DC的量程。设置三种数 据项目：量程单位，4mA DC对应的输入 值，20mA DC对应的值
调节4~20mA DC的输出响应速度。有 0.2~64S共9种时间常数设置。
ENTER 键两次，确定输入。
为使量程恒定，上限值将自动改变
●注：上限值变化不影响下限值，因此改变上限值，量程随 之变化。
同样的方法设置上限值
23
⑶阻尼时间常数设定（C30：AMP DAMPING）
按两 次回 车键
用 ∧ 或 ∨ 选择出 “4.0sec”
在施加实际力压力的状态下，设定对应4~20mA DC的测 量范围。对应用户的基准器输出，进行精确的20mA DC输出设定。注Dpharp在出厂时已进行了高精度的 特性校定，所以只须进行通常的测量范围设定。
33
⑿硬件异常时的输出状态设置
34
⒀双向流体测量设置（E30：BI DIRE MODE）
35
⒁实际输入时量程改变的设置（H10：AUTO LRV，H11：AUTO HRV）
本功能允许上下限值根据实际输入值而自动设置。 如果上下限值被设定，则：C21：“LOW
RANGE”和C22：“HIGH RANGE”也同时随改 变。 按下页图步骤操作。 实际测量时的量程由上下限值确定。 注意：改变下限值时，上限值也自动随之改变， 因此量程不变。改变上限值，下限值不随之改变， 因此量程改变。
设置项目 位号设置
测量范围设置
阻尼时间常数设置 输出及内藏指示计显示
模式设置
说
明
设置位号（可选用16个数字、字母）注： BT100只能设定8位
设置对应4~20mA DC的量程。设置三种数 据项目：量程单位，4mA DC对应的输入 值，20mA DC对应的值
调节4~20mA DC的输出响应速度。有 0.2~64S共9种时间常数设置。
ENTER 键两次，确定输入。
为使量程恒定，上限值将自动改变
●注：上限值变化不影响下限值，因此改变上限值，量程随 之变化。
同样的方法设置上限值
23
⑶阻尼时间常数设定（C30：AMP DAMPING）
按两 次回 车键
用 ∧ 或 ∨ 选择出 “4.0sec”
便携式收费机在高速公路应急收费系统中的应用
信 息 技 术26科技资讯 SC I EN C E & TE C HN O LO G Y I NF O R MA T IO N高速公路要保证车辆通行的高效率,在联网收费系统运行中,常有紧急情况发生,例如车辆肇事、收费设备故障以及车流量自然增长等原因造成车辆在收费站拥堵而通行缓慢,这种情况的出现将造成不良的社会影响。
便携式收费机专为高速公路应急收费设计,是集合正常车道收费机主要功能,可以暂时脱离收费系统独立完成收费任务的,一种集成度高、体积小、重量轻、便于操作的可移动式应急收费设备[1～3]。
当出现紧急情况时,可以启用便携机进行紧急复式收费,以快速度解决车辆拥堵等问题。
1 便携收费机的功能与硬件构成1.1便携收费机的主要功能(1)增强单条车道的处理能力。
这是便携收费机的最重要的功能,也是这种收费机的设计初衷。
(2)备用设备。
当车道收费系统因为检修或故障等原因,必须停机时,便携机可作为备用设备,维持车道的正常运行。
(3)培训或演示设备。
可采用便携机作为对新员工进行业务培训,及进行业务练习使用。
1.2便携式收费机的结构(如图1)便携式收费机采用一体化设计,将工控机、液晶显示屏、专用收费键盘、IC 卡读写器等主要车道收费设备小型化后集成的单机设备。
在软件上兼容原有收费系统并预留拓展功能,在硬件方面,选用专用低工耗工控主板,支持高品质C P U ,运行速度快;采用可折叠式高亮度LED显示屏,无闪烁、使用寿命长,在强光下可视;收费专用键盘与车道收费机保持一致,便于人员收费操作;也可内置无线网卡,无需网线,也可接入网络。
硬件配置:C P U :嵌入式A R M 处理器,工作频率533M H Z 。
内存:128M 。
便携式收费机在高速公路应急收费系统中的应用宋少威(辽宁省高速公路管理局 辽宁沈阳 110003)摘 要:本文阐述了便携式收费机在高速公路应急收费系统中的应用,具体明确了便携式收费机的系统构成、组织实施流程的关键问题,并结合经验提出了几种现场布置方案,具有一定的实际指导意义。
32位标准版停车场手持收费机功能介绍
备注：可实现在入口的手持机刷卡，在出口的手持机 扣费。
支持GPRS和USB通讯，GP连接电脑服务端，可自动上 传消费数据，已经上传过的数据不会重复上传。还可以通 过GPRS和USB下载参数、采集数据、校对时间、设置黑 名单、格式化内存、更改终端号等。
格设置界面
山西太原停车场消费价格设置界 面
32位停车场功能对比 位停车场功能对比
GPRS通信条件： 电脑连接上互联网 移动的手机卡（开通GPRS） 固定的域名或者IP地址 路由器（可选）
两种不同的消费钱包： 两种不同的消费钱包：现金和次数
支持两种不同的消费钱包：1.现金；2.次数。 功能1：消费时先扣次数再扣现金，扣次有条件—— 只有充值的月份和手持机时间的月份相同才会扣次；每次 消费扣1次。 功能2：可以分两次刷卡扣费：消费时如果卡片现金 钱包的余额不足，会先扣完该卡片的余额，这时可以再拿 另外的卡片去刷没有扣完的钱。 备注： 备注：刷第二张用户卡付费时同样只扣现金钱包的金 额，即使卡上的次数钱包还有次数。
实物图
实物图
标准版停车场管理系统主要功能
停车场管理系统
包含3个安装包， (包含3个安装包， 使用Oracle数据库) 使用Oracle数据库) Oracle数据库
Web服务端 Web服务端
GPRS服务端 GPRS服务端
发卡充值端
参数设置
报表查询
GPRS采集数据 下载参数 . . .
发卡、充值
USB采集数据 下载参数 . . .
支持U盘升级 支持 盘升级
使用U盘升级十分方便，关机后连接上U盘， 然后开机，等待升级成功后拨出U盘，重新开 机即可。
基本参数
使用扇区：3个扇区 显示方式： LCD显示（黑白颜色） 工作电压：DC8.2V 通讯接口：GPRS、USB 工作模式：单机方式 数据容量：259840条明细数据 发卡容量：9188万张 黑名单： 9188万个 适用卡类：Mifare 1系列卡，可扩展CPU卡
