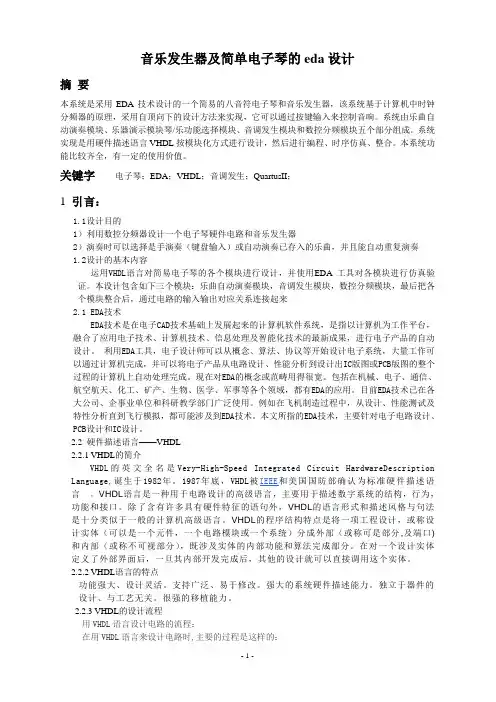

音乐发生器及简单电子琴的eda设计 2
音乐发生器及简单电子琴的eda设计摘要本系统是采用EDA技术设计的一个简易的八音符电子琴和音乐发生器，该系统基于计算机中时钟分频器的原理，采用自顶向下的设计方法来实现，它可以通过按键输入来控制音响。
系统由乐曲自动演奏模块、乐器演示模块琴/乐功能选择模块、音调发生模块和数控分频模块五个部分组成。
系统实现是用硬件描述语言VHDL按模块化方式进行设计，然后进行编程、时序仿真、整合。
本系统功能比较齐全，有一定的使用价值。
关键字电子琴；EDA；VHDL；音调发生；QuartusII；1 引言：1.1设计目的1）利用数控分频器设计一个电子琴硬件电路和音乐发生器2）演奏时可以选择是手演奏（键盘输入）或自动演奏已存入的乐曲，并且能自动重复演奏1.2设计的基本内容运用VHDL语言对简易电子琴的各个模块进行设计，并使用EDA 工具对各模块进行仿真验证。
本设计包含如下三个模块：乐曲自动演奏模块，音调发生模块，数控分频模块，最后把各个模块整合后，通过电路的输入输出对应关系连接起来2.1 EDA技术EDA技术是在电子CAD技术基础上发展起来的计算机软件系统，是指以计算机为工作平台，融合了应用电子技术、计算机技术、信息处理及智能化技术的最新成果，进行电子产品的自动设计。
利用EDA工具，电子设计师可以从概念、算法、协议等开始设计电子系统，大量工作可以通过计算机完成，并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程的计算机上自动处理完成。
现在对EDA的概念或范畴用得很宽。
包括在机械、电子、通信、航空航天、化工、矿产、生物、医学、军事等各个领域，都有EDA的应用。
目前EDA技术已在各大公司、企事业单位和科研教学部门广泛使用。
例如在飞机制造过程中，从设计、性能测试及特性分析直到飞行模拟，都可能涉及到EDA技术。
本文所指的EDA技术，主要针对电子电路设计、PCB设计和IC设计。
2.2 硬件描述语言——VHDL2.2.1 VHDL的简介VHDL的英文全名是Very-High-Speed Integrated Circuit HardwareDescription Language,诞生于1982年。
eda电子琴课程设计
eda电子琴课程设计一、课程目标知识目标：1. 学生能够理解并掌握EDA电子琴的基本结构和工作原理；2. 学生能够运用电子琴演奏简单的旋律，并识别不同音符的音高和时值；3. 学生能够了解并运用基本的音乐理论知识，如音阶、和弦等；4. 学生掌握音乐创作的基本方法，能够创作简单的电子琴曲目。
技能目标：1. 学生能够熟练操作EDA电子琴，进行基本演奏；2. 学生能够运用所学音乐理论知识，进行简单的曲目分析和创作；3. 学生能够在团队合作中，与他人共同演奏和创作音乐作品；4. 学生能够运用电子琴进行即兴演奏，提高音乐表现力。
情感态度价值观目标：1. 学生培养对音乐的热爱，提高音乐素养，树立正确的审美观念；2. 学生在学习和创作过程中，培养创新精神和实践能力；3. 学生通过团队合作，培养协作精神和沟通能力；4. 学生通过音乐学习，增强自信，勇于展示自我。
本课程针对小学四年级学生，结合电子琴教学实际，以趣味性和实用性为导向，注重培养学生的动手操作能力、音乐素养和团队协作精神。
通过本课程的学习，使学生能够在轻松愉快的氛围中掌握电子琴演奏技巧，提高音乐创作能力，激发学生对音乐的热爱和兴趣。
同时，课程目标分解为具体的学习成果，便于后续教学设计和评估。
二、教学内容1. 电子琴基础知识：介绍EDA电子琴的结构、功能键及操作方法，使学生了解电子琴的基本构成和演奏方式。
- 教材章节：第一章 电子琴概述- 内容列举：电子琴结构、功能键、演奏操作2. 音乐理论基础：学习基本的音乐符号、音阶、和弦等知识，为演奏和创作打下基础。
- 教材章节：第二章 音乐理论基础- 内容列举：五线谱、音符、音阶、和弦3. 电子琴演奏技巧：教授基本演奏技巧，如指法、音色选择、节奏控制等，提高学生的演奏能力。
- 教材章节：第三章 电子琴演奏技巧- 内容列举：指法、音色、节奏、动态4. 简单曲目演奏：选取适合学生程度的曲目，指导学生进行演奏练习，巩固所学知识。
EDA_电子琴课程设计 2(1).
《EDA技术实用教程》课程设计课程设计报告课题： EDA电子琴课程名称： EDA技术实用教程学院名称：物理电气信息学院班级： 2011级通信工程（1）班学生姓名：安昱学号： 12011243986 指导教师：杨泽林2013年12月26日EDA技术实用教程课程设计EDA电子琴摘要：本课程设计主要采用EDA技术设计一个简易的八音符电子琴，它可通过按键输入来控制音响从而演奏出已存入的乐曲。
在课程设计中，系统开发平台为Windows XP，程序设计采用VHDL语言，程序运行平台为Quartus II。
然后编写程序实现电子琴的各项功能，使不同的音阶对应不同频率的正弦波，按下不同的键时发出对应频率的声音。
程序通过调试运行，时序仿真，电路功能验证，顺利地实现了设计目标。
关键词：电子琴；EDA；VHDL；音阶；频率1、引言随着信息科学的进步，现代电子产品的性能越来越高，复杂度越来越大，更新步伐也越来越快，电子技术的发展进入了划时代的阶段。
其中电子技术的核心便是电子设计自动化EDA（Electronic Design Automatic）技术。
EDA是指以计算机为工作平台，融合了应用电子技术、计算机技术、智能化技术的最新成果而开发出的电子CAD 通用软件包，它根据硬件描述语言VHDL完成的设计文件，自动完成逻辑编译、化简、分割、综合、优化、布局布线及仿真，直至完成对于特定目标芯片的适配编译、逻辑映射和编程下载等工作。
本课程设计就是采用EDA技术描述语言VHDL编程实现简易电子琴的各项功能，是EDA技术应用于实际的一个很好的例子。
1.1 课程设计目的本课程设计主要是基于VHDL文本输入法设计乐曲演奏电路，该系统基于计算机中时钟分频器的原理，采用自顶向下的设计方法来实现，通过按键输入来控制音响或者自动演奏已存入的歌曲。
系统由乐曲自动演奏模块、音调发生模块和数控分频模块三个部分组成。
系统实现是用硬件描述语言VHDL按模块化方式进行设计，然后进行编程、时序仿真、电路功能验证，奏出美妙的乐曲。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
合肥工业大学电子科学与技术专业《集成电路课程设计》简易电子琴设计一、 实验目的使用VerilogHDL 语言进行前端设计，并使用Quaruts 软件在GW48－PK2实验上实现仿真，实现硬件电子琴。
电子琴要求有8个音阶，使用外部时钟信号3MHz ，能同步显示音阶。
二、设计要求1、 设计一个简易电子琴。
要求能演奏的音域为D 调的do 到E 调do 。
2、 用GW48－PK2中的8个按键作为琴键。
3、 GW48－PK2中有蜂鸣器。
4、 可以使用GW48－PK2上的12MHz 作为输入时钟信号三、设计思路通过可编程逻辑器件（PLD ）和VHDL 硬件描述语言来实现电子琴的基本要求。
设计的主体是数控分频器，对输入的频率按照与每个音阶对应的分频系数进行分频，得到各个音阶对应的频率分别在蜂鸣器和数码管上以声音和频率数值的形式作为输出。
四、设计组成与原理下图为系统的工作原理框图。
分频置 数按 键分 频器12MHZ蜂 鸣 器数码管显示五、模块设计1.音名与频率的关系音乐的12平均率规定：每2个八度音（如简谱中的中音1与高音1）之间的频率相差1倍。
在2个八度音之间，又可分为12个半音。
灵位，音符A（简谱中的低音6）的频率为440HZ，音符B到C之间、Ｅ到Ｆ之间为半音，其余为全音。
由此可以计算出简谱中所有的音符的频率，在这我们只需计算出中音１到高音１的频率即可。
如下所示：表一简谱音名与频率的对应关系由于各音符对应的频率多为非整数，而分频系数又不能为小数，故必须将计算得到的分频数四舍五入取整。
若分频器时钟频率过低，则由于分频系数过小，四舍五入取整后的误差较大；若时钟频率过高，虽然误差变小，但分频数将变大。
实际的设计应综合考虑两方面的因素，在尽量减少频率误差的前提下取合适的时钟频率。
本实验要求用12MHZ的时钟脉冲信号，所以不必考虑这方面的因素。
实际上，只要各个音符间的相对频率关系不变，弹奏出来的音调听起来是不会走调的。
2.分频系数与初始值（预置数）本例设计的音乐电子琴选取12MHZ的系统时钟频率。
在数控分频器模块中，由于数控分频器输出的波形是脉宽极窄的脉冲波，为了更好地驱动扬声器发生，减少输出的偶次谐波分量，在到达扬声器之前需要均衡占空比，从而生成各音符对应频率的对称方波输出。
这个过程实际上进行了一次二分频，频率变为原来的二分之一，即6MHZ。
因此，分频系数的计算可以按照下面的方法进行。
以中音1为例，对应的频率值为523.3HZ，它的分频系数应该为：Divider=6MHz/523.3=6*106 /523.3=11466至于其他音符，同样由上式求出对应的分频系数，这样利用程序可以轻松地得到相应的乐声。
各音名对应的分频系数如下表：表二各音名对应的分频系数由于最大的分频系数为11466，故采用14位二进制计数器已能满足分频要求。
将分频系数设为0，其初始值为16383（214 -1 ）即可，此时扬声器不会发声。
对于不同的分频系数，加载不同的初始值即可。
本实验参考王金明：《Verilog HDL程序设计教程》，采用差值法进行分频。
把差值作为初始值，为不同音阶的发声的来源。
各音名对应的初始值如下表：表三各音名对应的初始值3.数控分频器数控分频器是对基准频率进行分频，得到与各个音阶对应的频率输出。
数控分频模块是由一个初始值可变的14位加法计数器构成，该计数器的模为214=16384，当计数器记满时，产生一个进位信号，该信号就是用作发音的频率信号。
其分为预分频和脉冲展宽两部分。
a)预分频assign preclk=(divider==16383)?1:0;always@(posedge clk)beginif(preclk)divider=origin;elsedivider=divider+1;endb) 脉冲展宽（二分频）always@(posedge preclk)beginspeaker=~speaker;目的是将预分频产生的占空比很小的波形进行拓宽，使得波形有足够长的高电平来驱动扬声器。
六、实验仿真（一）测试使用的仪器与软件仪器康芯GW48系列EDA设备-----GW48-PK2实验电路图和适用范围：本实验适用模式3，其结构图如下1.Altera 公司的Cyclone 系列的EP2C5T144C8芯片2.康芯教学实验箱 软件 Quartus IIQuartus II 是Altera 公司的综合性PLD 开发软件，支持原理图、VHDL 、VerilogHDL 以及AHDL （Altera Hardware Description Language ）等多种设计输入形式，内嵌自有的综合器以及仿真器，可以完成从设计输入到硬件配置的完整PLD 设计流程 以下为使用Quartus II 软件得到的RTL 级视图CLOCK9CLOCK5CLOCK2CLOCK0实验电路结构图NO.3译码器译码器译码器译码器译码器译码器译码器译码器D9D16D15D14D13D12D11D10D8D7D6D5D4D3D2D1PIO8PIO9PIO10PIO11PIO12PIO13PIO14PIO15S P E A K E R扬声器12345678目标芯片FPGA/CPLD PIO0PIO1PIO2PIO3PIO4PIO5PIO6PIO7键1键2键3键4键5键6键7键8PIO15-PIO8PIO47-PIO44PIO43-PIO40PIO39-PIO36PIO35-PIO32PIO31-PIO28PIO27-PIO24PIO23-PIO20PIO19-PIO16(二) 测试方法注：选择模式3，此模式下按键为琴键式，适合本实验演奏。
1.打开QuartusⅡ软件，file-NewProjectWizard-选择程序e_piano2.2.Assignment-Device-设置芯片为CycloneⅡ系列的EP2C5T144C83.定义管脚如下下图为管脚定义界面4.定义完成后再次编译，再执行Programmer，选中e_piano.sof,开始下载。
下图为编译下载界面5.下载完成后控制按键，观察音调准确，声音清晰，数码管能够正常显示音调。
七、实验总结根据老师的要求，我们先一起通过所学知识讨论了设计原理，不懂的问了下其他同学，最后定制出了大致计划。
在具体设计过程中，我们根据步骤逐次检验，查阅了有关资料，主要包括王金明：《Verilog HDL程序设计教程》以及潘松，黄继业，潘明的《EDA技术实用教程》在初次编写分频模块时候，使用的是比较基本的计数器分频法，编写程序后在modelsim软件中进行了仿真，发现无法观察到分频情况。
经过分析，原因是由于分频比过大，因此在波形图中很难观察到。
而且由于预分频的占空比很小，更难以观察到高电平。
在原因找到后，为了考察程序的性能，我们将输入频率减小。
同时适当缩小分频比，这样就得到了模块仿真中的分频波形。
通过此次实验，我们不仅学会了Quartus II软件的使用方法，还对集成电路设计有了更深的认识，对专业知识得到了加强。
同时认识到了自己的不足，比如有些知识已经模糊，所以有待于复习，所谓“温故而知新”，我们要学习的东西还很多。
这次的学习将对自己以后的研究生学习和将来的工作有很大的帮助，也是一次实践的锻炼！参考文献1.王金明：《Verilog HDL程序设计教程》2.潘松，黄继业，潘明《EDA技术实用教程》3.其他网上资料附录：程序源代码//信号定义与说明：//clk:用于产生各种音阶频率的基准频率；//key:电子琴音符输入端口；//speaker:用于激励扬声器的输出信号，本例中为方波信号；//med,high:分别用于显示中音，高音音符，各驱动一个数码显示管和LED来显示；//origin:为数控分频模块提供音符频率的初始值；module dianziqin(clk,key,speaker,med,high);input clk; //12MHZ input [7:0] key;output speaker;output high; //高音显示 output [3:0] med; //中音显示 reg [13:0] divider; //分频系数和初始值 reg [13:0] origin;reg speaker;reg high;reg [3:0] med;wire preclk;assign preclk=(divider==16383)?1:0; //14位，对时钟频率进行预分频always@(posedge clk)beginif(preclk)divider=origin;elsedivider=divider+1;endalways@(posedge preclk)beginspeaker=~speaker;//进行2分频，拓宽波形，产生方波信号endparameter do=8'b00000001,re=8'b00000010,mi=8'b00000100,fa=8'b00001000,so=8'b00010000,la=8'b00100000,xi=8'b01000000,do_=8'b10000000;//状态编码，采用独热码编码方式always@(key) //分频比预置case(key)do: beginorigin=4917;med=1;high=0;endre: beginorigin=6167;med=2;high=0;endmi: beginorigin=7282;med=3;high=0;endfa: beginorigin=7793;med=4;high=0;endso: beginorigin=8730;med=5;high=0;endla: beginorigin=9565;med=6;high=0;endxi: beginorigin=10309;med=7;high=0;enddo_: beginorigin=10650;med=1;high=1;enddefault:beginorigin=16383; high=0;endendcaseendmodule。
