仓储技术与设备
仓储设施与设备
仓储设施与设备1. 介绍仓储设施与设备是指用于存储和管理商品的建筑物、工具和设备。
它们是现代物流和供应链管理中不可或缺的一部分。
企业通过合理的仓储设施与设备，能够提高物流效率，降低成本，增强市场竞争力。
2. 仓储设施分类根据不同的功能和特点，仓储设施可以分为以下几类：2.1 传统货架仓库传统货架仓库是最常见的仓储设施类型之一。
它们通过货架和货架系统来存放和组织商品，并提供方便的取货和存储操作。
传统货架仓库的优点是结构简单，容易管理，适用于多种类型的商品。
2.2 自动化仓库自动化仓库采用自动化设备和系统来完成货物的存储、检索和搬运。
它们通常配备有自动堆垛机、传送带和机械臂等设备，能够实现高效的仓储和分拣。
自动化仓库的优点是节省人力资源、提高操作效率，适用于大规模的仓储需求。
2.3 冷藏仓库冷藏仓库是专门用于存储需要低温保鲜的商品的设施。
它们配备有冷冻设备和温湿度控制系统，能够维持恒定的低温环境。
冷藏仓库广泛应用于食品、医药和化妆品等行业，以确保商品的质量和安全。
2.4 超级仓库超级仓库是一种综合性的仓储设施，集成了传统货架、自动化设备和先进的信息管理系统。
超级仓库能够实现快速高效的物流操作，提供实时的库存管理和数据分析。
它们通常与供应链管理系统相连，便于企业对库存和运输进行统一管理。
3. 仓储设备除了仓储设施外，仓储设备也是物流管理中的关键要素。
以下是几种常见的仓储设备：3.1 货架系统货架系统是用于存储和组织商品的重要设备。
它们通常由钢质构造而成，具有固定的架构和可调节的货架板。
不同类型的货架系统适用于不同形状和尺寸的商品，如重型货架适用于存储大件商品，轻型货架适用于存储小件商品。
3.2 输送设备输送设备用于将货物从一个地方运送到另一个地方。
它们可以是传送带、滚筒输送机、提升机等。
输送设备能够自动运输货物，减轻人力劳动，并提高物流效率。
3.3 搬运工具搬运工具用于搬运和装卸货物。
常见的搬运工具包括叉车、手推车和搬运器材。
仓储工艺与设备
1、粮仓：存放粮食所用的建筑物。
粮库：粮食仓库的简称，，是粮食仓储企业，具有储存粮食的建筑物或场所及保管设施。
国家粮食储备库：由国家投资兴建，主要是储备、保管国家储备粮并经国家粮食部门批准命名的粮食仓库。
2、场地建筑系数：K1=(Z+I+L)/G×100 场地利用系数K2=(Z+I+L+T)/G×100% Z—临时储粮设施占地面积（㎡）I—建筑占地面积（㎡）L—露天操作场地面积（㎡）G—库区总面积（㎡）T—库区道路占地总面积（㎡）。
3、风玫瑰图的定义：风玫瑰图：根据当地气象部门多年统计的年平均或夏季各风向出现的日数，按一定的比例，标在相应的风向线上，用直线连接各点面而绘制而成的闭合曲线。
建筑模数：是选定的标准尺度单位，作为建筑物、建筑构配件、建筑制品等尺寸相互间协调的基础。
5、仓库周转系数：:A=G/E G=(Q+B)/2 A—粮食周转系数E—粮库库容量（t）G—年周转量，指仓库一年间接受粮食总量（Q）与发放总量（B）之和的一半（t）6、基本建设：是国民经济各部门、各单位购置和建造新的固定资产的经济活动过程，以及与它有关的工作（形成新的固定资产的过程）。
7、基本项目：指在一个总体设计或初步设计范围内，由一个或几个单项工程所组成，经济上实行统一核算，行政上实行统一管理的建设单位。
8、项目建议书：是要求建设某一具体项目的建设文件，是基本建设程序中最初阶段的工作，是投资决策前对拟建项目的轮廓设想。
9、可行性研究：根据国民经济发展规划及项目建议书，运用多种研究成果，对建设项目投资决策前进行的技术经济论证。
10、初步设计：由文字说明，即设计说明书、图纸和总概算所组成。
11、技术设计：以初步设计为编制依据，进一步解决初步设计所确定的主要技术问题。
施工图纸设计。
12、净高：从室内地面到楼板顶面。
层高：净高加上楼板厚度。
标高：对设计地面（低层室内地坪）±0.00相对而言的尺寸13、建设预算：根据不同设计阶段的具体内容、国家规定的定额、招标和各项费用取费标准，预先计算和确定每项新建、扩建和重建工程，从筹建至竣工验收全过程所需投资额的经济文件。
仓储物流行业的智能仓储技术与设备推荐
仓储物流行业的智能仓储技术与设备推荐随着全球贸易和电子商务的迅猛发展，仓储物流行业面临着巨大的挑战和机遇。
为了提高仓储物流效率，降低成本，许多企业开始采用智能仓储技术与设备。
本文将介绍几种智能仓储技术与设备，并分析其优势和适用范围。
一、智能货架系统智能货架系统是目前仓储物流行业常用的一种智能仓储技术。
该系统采用自动化设备，能够对货物进行垂直和水平的移动，实现库存的高密度存储和自动化管理。
智能货架系统不仅可以提高仓库的存储容量，还能够提高货物的存取效率，减少错误率。
此外，该系统还能够实时监控货物的状态和位置，提供精确的库存管理和物流追踪。
二、智能机器人智能机器人是仓储物流行业另一种常用的智能仓储设备。
智能机器人可以替代人工完成一些重复性的工作，如搬运货物、仓库巡检等。
相比人工，智能机器人能够更快速、准确地完成任务，并且能够持续工作，提高仓储物流的效率和质量。
此外，智能机器人还可以与其他智能设备进行无线通信，实现仓储物流的自动化协调与优化。
三、智能分拣系统智能分拣系统是仓储物流行业中常见的一种智能仓储技术。
该系统采用自动化设备和智能算法，能够对货物进行高速、准确的分拣。
智能分拣系统通常由输送设备、视觉检测系统和机器人分拣系统组成。
输送设备负责将货物从仓库的起始位置送至分拣区域，视觉检测系统通过摄像头对货物进行识别和分类，机器人分拣系统根据识别结果将货物送至对应的目的地。
智能分拣系统能够大幅提高分拣效率和准确率，降低人工成本，是仓储物流行业中不可或缺的智能技术。
四、物联网技术物联网技术是将各种智能设备和传感器通过互联网连接起来，实现信息的实时、无缝传输与交换。
在仓储物流行业中，物联网技术可以应用于仓库环境监控、设备运行状态监测、车辆调度与追踪等方面。
通过物联网技术，仓储物流企业可以实时了解仓库的温湿度、光照等环境参数，及时发现潜在的问题并进行预警和处理；可以实时监测设备的运行状态，及时进行维护和优化；还可以追踪车辆的位置和行驶情况，实现更加精准的物流调度和配送。
仓储设施与设备仓库
仓储设施与设备仓库1. 仓储设施的定义和功能仓储设施是指为存储和保管物品而建立的设施。
它的主要功能包括存储物品、保护物品安全、提供货物配送和管理库存等。
仓储设施通常包括仓库、货架、货柜、搬运设备等。
1.1 仓库仓库是最常见的仓储设施，用于存放和管理物品。
仓库通常有固定的位置和建筑结构，可以根据需要进行分隔和划分，以方便存放不同种类和规格的物品。
仓库的设计和合理规划可以提高存储效率，减少物品损坏和遗失。
1.2 货架和货柜货架和货柜是用于存放物品的支撑结构。
货架通常是固定在仓库中的钢制结构，可以根据需要调整高度和位置。
货架的设计应考虑到物品的重量、尺寸和易损性，以确保物品安全存放。
货柜是一种封闭式的储物柜，可以用于存放小件物品，便于管理和组织。
1.3 搬运设备搬运设备是用于将物品从一个地方转移到另一个地方的工具。
常见的搬运设备包括叉车、手推车、输送带等。
这些设备可以提高物品的搬运效率，减少人工劳动强度，同时降低物品损坏的风险。
2. 设备仓库的建设和管理设备仓库是专门用于存放和管理各种设备的仓库。
设备仓库的建设和管理需要考虑以下方面：2.1 建设方案的设计设备仓库的建设方案应根据存放的设备种类、尺寸和数量，设计合理的存储区域和仓库布局。
根据设备的特点，可以采用不同的存储方式，如挂放、平放或堆放。
同时，还应考虑设备之间的防护和隔离，以防止损坏和交叉感染。
2.2 设备管理系统设备仓库应建立完善的设备管理系统。
该系统可以记录设备的编号、型号、规格和存放位置等信息，便于快速查找和管理。
同时，还可以设置设备借出和归还的流程，确保设备的有效利用和追踪。
2.3 安全措施和防护设备设备仓库应配备相应的安全措施和防护设备，以确保设备的安全和完整。
例如，可以安装监控摄像头、入侵报警系统和消防设备，预防盗窃和火灾等事故的发生。
此外，还应制定相应的安全管理制度和应急预案，提高应对突发事件的能力。
2.4 定期检查和维护设备仓库需要定期进行设备检查和维护工作，以确保设备的正常运行和寿命。

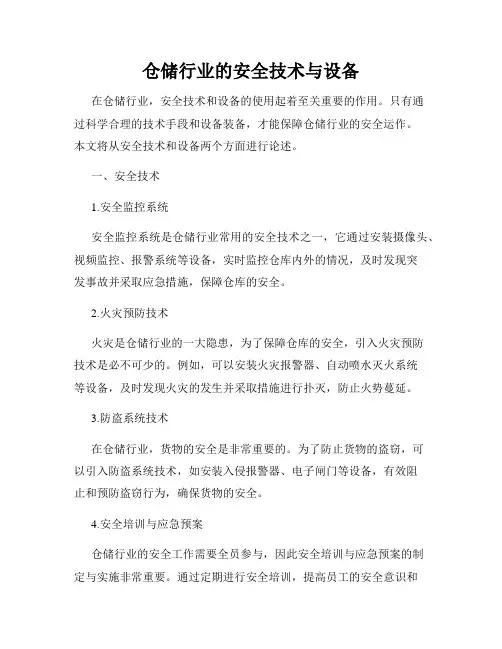

仓储行业的安全技术与设备
仓储行业的安全技术与设备在仓储行业，安全技术和设备的使用起着至关重要的作用。
只有通过科学合理的技术手段和设备装备，才能保障仓储行业的安全运作。
本文将从安全技术和设备两个方面进行论述。
一、安全技术1.安全监控系统安全监控系统是仓储行业常用的安全技术之一，它通过安装摄像头、视频监控、报警系统等设备，实时监控仓库内外的情况，及时发现突发事故并采取应急措施，保障仓库的安全。
2.火灾预防技术火灾是仓储行业的一大隐患，为了保障仓库的安全，引入火灾预防技术是必不可少的。
例如，可以安装火灾报警器、自动喷水灭火系统等设备，及时发现火灾的发生并采取措施进行扑灭，防止火势蔓延。
3.防盗系统技术在仓储行业，货物的安全是非常重要的。
为了防止货物的盗窃，可以引入防盗系统技术，如安装入侵报警器、电子闸门等设备，有效阻止和预防盗窃行为，确保货物的安全。
4.安全培训与应急预案仓储行业的安全工作需要全员参与，因此安全培训与应急预案的制定与实施非常重要。
通过定期进行安全培训，提高员工的安全意识和应急能力。
同时，建立完善的应急预案，准确明确各种突发事件发生时的应对措施和责任分工，确保在突发事件发生时能够及时、有效地处置。
二、安全设备1.防护设备在仓储行业中，为了防止人员受伤，需要配备一些防护设备，如安全帽、防护服、安全鞋等。
这些设备能够有效地减少事故发生时对人身的伤害，提高工作人员的安全保障水平。
2.危险品仓储设备仓储行业中有些货物是属于危险品，对其储存和运输需要采取特殊的设备。
例如，危险品应存放在密闭、防火、防爆的仓库中，配备专用的储存架、储存柜等设备，以确保危险品储存过程中的安全。
3.货物搬运设备在仓储行业中，货物的搬运是一个重要的环节。
为了减少搬运过程中的人力劳动和人身伤害，可以使用一些货物搬运设备，如叉车、输送带等。
这些设备能够提高搬运效率，并减少搬运过程中的安全风险。
4.防爆设备在一些特殊仓库中，存在易爆、易燃气体等物质。
为了防止意外引发爆炸事故，需要配置防爆设备，如防爆灯具、防爆电缆等。
物流仓储设备与自动化技术应用
物流仓储设备与自动化技术应用物流仓储是现代供应链管理中至关重要的环节。
为了提高物流效率和降低成本，物流企业和仓储管理者积极探索并应用各种物流仓储设备和自动化技术。
本文将介绍物流仓储设备与自动化技术的应用，并分析其带来的益处。
一、自动存储系统1. 高架仓库系统高架仓库系统是一种将货物存储在高架货架上，并通过自动化设备进行搬运和管理的系统。
该系统可以实现垂直存储，最大程度节约仓储空间。
货物通过输送设备和堆垛机在货架之间进行移动和存储，提高了仓库的利用率和存取效率。
2. AGV机器人AGV（自动引导车）机器人是一种可以自主运行的搬运设备，可以根据预设的路径和指令进行自动化搬运作业。
它可以在仓库内部进行货物的搬运和运输，不需要人工操作。
AGV机器人在物流仓储中应用广泛，可以大大提高搬运效率和减少人力成本。
二、自动分拣技术1. 输送线分拣系统输送线分拣系统是一种通过输送线和分拣机进行货物分拣的自动化技术。
货物在输送线上运送到指定位置后，分拣机器人会根据预设的分拣规则将货物分类并分拣到不同的目的地。
这种自动化技术可以大大提高货物分拣的速度和准确性，节省人力资源。
2. 机器视觉技术机器视觉技术可以通过摄像头等设备对货物进行拍摄和识别，进而实现自动化分拣。
通过识别货物的外观、形状和标识等特征，系统可以准确地将货物分类和分拣。
机器视觉技术在物流仓储中的应用不仅提高了分拣速度，还有效地降低了错误率。
三、智能仓储管理系统智能仓储管理系统是一种基于物流信息技术的仓库管理系统，它可以实现对仓库内货物、设备和流程的智能化监控和管理。
该系统可以实时监测仓库内的货物存储和流动情况，预测货物的到货和发货时间，优化仓储操作流程，并提供报警和异常处理功能。
智能仓储管理系统的应用可以提高仓储的效率和安全性，减少作业错误和损失。
四、物流仓储设备与自动化技术的益处1. 提高物流效率物流仓储设备和自动化技术可以实现货物的快速搬运、存储和分拣，大大提高物流效率。
第三章仓储技术装备
实业有限公司)
10、世仓(国内最大仓储货架厂之一，上海世仓物流设备有限公司）
第三十页，编辑于星期五：十七点 八分。
大连爱丽思物流中心自动化仓库:共50184个货位，270台设备，22米高。
——江苏六维物流设备实业有限公司承建
南宁卷烟厂自动化仓库：共50000个货位，220台设备，22米高。 ——昆明船舶设备公司承建
第三章 仓储装备
第一页，编辑于星期五：十七点 八分。
一、概述
第一节 仓储设施
1、仓储概念
仓储指利用仓库对物资进行储存和保管的活动。
“仓”指仓储所需的硬件设备设施，如仓库、货架、装卸搬运机械、养
护设备、消防设施等。
“储”指利用设备设施对物资进行储存、保管等一系列活动。其中：
储存指保护、管理、贮藏物品。
②托盘
③AGV系统
④巷道堆垛机 ⑤输送机系统
⑥电气控制系统 ⑦计算机管理系统
⑧其他的消防、照明、通风、温控、 电力、给排水、安全等与一般仓库 相同。
第十八页，编辑于星期五：十七点 八分。
案例——海尔自动化立体仓库 海尔自动化仓库是中国最大的在运自动化仓库，有堆垛机10台，AGV车10台， 环形穿梭车3台，工业机器人1台，摄像监控系统1套，计算机系统1套，180000 个标准托盘货位，占地总面积1.92万平方米。
特点：可调整尺寸，装卸方便。通道较窄，易实现先进先出。
普通货架仓库
第四页，编辑于星期五：十七点 八分。
托盘货架仓库
一托盘一货位。存取方便，但需一定的通道，适合6米以下（3-5层）的仓库；
第五页，编辑于星期五：十七点 八分。
驶入式与驶出式货架仓库
仓储技术与设备实训讲解
仓储技术与设备实训一、实验目的通过实验使学生掌握自动化仓库的典型设备——货架的结构及其在自动化仓储系统中的作用，有轨巷道堆垛机的组成部分、运动机理及操作步骤。
通过实验，初步培养学生对自动化仓库中仓储技术与设备进行分析和认知的能力，为后续课程的学习奠定基础。
二、实验内容、本实验的主要内容是通过对自动化仓储系统的实验，了解货架的基本结构和堆垛机的作业原理。
三、实验设备1、立体仓库货架本实验室使用的是贯通式重力货架。
货架长 6.3 米、高2.9 米，分为一排十五列五层，共75个货架。
可存放75个400X 300X 148mm周转箱。
本方案由二组金属型材喷塑建成的，每组高1.5 米、宽1.5 米、深1.3 米的 3 列3 层流利链斜坡式多层货架。
形成1.3m X 0.4m 左右9 个通道式货格，两组可存放18X 4 个物流盒。
在贯通式重力货架出库端，每个货位上布置一套电子标签拣货系统。
2、堆垛机本实验采用地面支撑式双立柱堆垛机，具体参数如下：1）起重量w 20kg；2 ）总高度：2.9 米；3）运行速度：30-60m/min 停准精度± 5mm；4）起升10-20m/min 停准精度± 5mm；5）伸缩货叉速度4-10m/min 停准精度± 5mm；6）整机最大噪声w 75db（A）。
堆垛机主要由载货台、货叉、运行装置、起升装置、上部导向装置、下部导向装置、货叉伸缩机构、电气装置和安全保护装置等部件组成（见下图）1下横梁2 立柱3上横梁4 载货台5 货叉6运行装置7起升装置8下部导向装置9上部导向装置10电气箱图双立柱有轨巷道堆垛机结构四、实验原理（一）货架1、定义：货架是专门用于存放单元化物品或陈件物品的保管设备。
2、作用及功能：货架是一种架式机构物，可充分利用仓库空间，提高库容利用率，扩大仓库的存储能力。
3、货架的种类：1）通道式货架：货柜式、托盘式、悬臂式、贯通式；2）移动式货架：普通商品式货架、移动式托盘货架；3）重力式货架；4）旋转式货架；5）整体式旋转和分层式旋转货架。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
存放物资数量有限， 是人工作业仓库的 主要储存设备；
9
2.按其结构特点分类
层格式货架 抽屉式货架 托盘货架 悬臂式货架 阁楼式货架 移动式货架 重力式货架 驶入式货架 驶入/驶出式货架 高层货架
2020/1/31
10
层格式货架特点和用途
每格原则上只能放 一种物品，不易混 淆；
轨道
2020/1/31
转盘
20
2020/1/31
移动式货架特点及用途
1、减少了通道数，地面 使用率达80%。 2、存取方便，可先进先 出， 3、建造成本较高，维护 比较困难。 4、主要适用于仓库面积 有限，但数量较多的货 物的存储；
21
重力式货架结构 入库
出 库
①货物 ②立柱 ③横梁 ④滑道 ⑤倾斜隔板
12
托盘货架结构
斜撑
2020/1/31
基脚
横梁
立柱
13
托盘货架种类
单排型
双排型
2020/1/31
14
托盘货架特点及用途
1、利于货物保管； 2、实现机械化存取
作业； 3、高仓容利用率； 4、出入库可做到先
进先出。
2020/1/31
15
2020/1/31
‹#›
2020/1/31
‹#›
阁楼式货架结构
①楼板 ②扶手 ③ 楼梯 ④ 立柱 ⑤ 货架 ⑥ 提升机 ⑦ 滑梯
2020/1/31
18
阁楼式货架 特点和用途
有效增加空间利用率 上层不适合重型搬运设
备行走。 存取作业效率低; 用于仓库场地有限而存
放物品品种很多的仓库； 用于存放储存期较长的
中小件货物。
2020/1/31
19
移动式货架结构
仓容利用率高 保证先进先出 托盘质量和规格要求较高 适合于大批量少品种的货物存储
2020/1/31
27
2020/1/31
‹#›
高层货架特点及用途
仓库利用率高 ； 货架刚度和精度要求
高； 适合自动化仓库，配
合巷道堆垛机的使用
2020/1/31
29
课上练习
单项选择题1：
36
三、托盘
2020/1/31
37
四、起重机
桥式起重机
门式起重机
2020/1/31
38
五、输送设备
带式输送机
链式输送机
2020/1/31
39
悬挂式输送机
辊式输送机
2020/1/31
40
六、堆垛机
3米高手动高液堆垛机
全自动堆垛机
2020/1/31
41
巷道堆垛机
2020/1/31
42
第二节 自动化立体仓库
2020/1/31
43
一、自动化立体仓库的组成
1.自动化仓库的定义 自动化仓库（automatic warehouse）是指由电子计算机进 行管理和控制，不需要人工搬运而实现收发作业的仓库。
2.立体仓库的定义 立体仓库（stereoscopic warehouse）是指采用高层货架以 货箱或托盘储存货物，用巷道堆垛起重机及其他机械进行作 业的仓库。
2020/1/31
22
重力式货架特点及用途
单位库房面积存储量大； 固定了出入库位置，减少
了出入库工具的运行距离； 专业、高效、安全性高； 保证货物先进先出； 主要用于大批量少品种储
存货物的存放或配送中心 的拣选作业中。
2020/1/31
23
驶入式货架结构
悬 轨
立 柱
2020/1/31
其缺点是层间光线 暗，存放数量少。
主要用于规格复杂、 多样，必须互相间 隔开的物品。
2020/1/31
11
抽屉式货架特点和用途
主要用于存放中小型 模具，通常每层承载 量小于500公斤；重 型抽屉式货架可用于 存放特重型模具和货 物。
可存放比较贵重或怕 尘土，怕湿的小件物 品。
2020/1/31
所需的作业机械、工具等
计算机及辅助设施等
站台（货站）、轨道、道路、 场地等
2020/1/31
3
仓库主要设备
堆输起托叉货 垛送重 机设机盘车架
备
2020/1/31
4
2020/1/31
‹#›
层架结构
2020/1/31
6
（二）货架种类
1.按层架存放货物的重量等级划分
重型货架
中型货架
第二章 仓储技术与设备
2020/1/31
1
第一节 仓库设备
2020/1/31
2
功能要求
存货、取货
分拣、配货
验货、养护
防火、防盗
流通加工 控制、管理 配套设施
设备类型
货架、叉车、堆垛机械、起 重运输机械等
分拣机、托盘、搬运车、传 输机械等
检验仪表、工具、养护设施 等
温度监视器、防火报警器、 监视器、防盗报警设施等
比较贵重或怕尘土、怕湿的小件物品需使 用（ B ）货架？
A 层格式货架 B 抽屉式货架 C 悬臂式货架 D 重力式货架
2020/1/31
30
单项选择题2：
适用于存放长形货物和不规则货物的货架 是（ A）
A 悬臂式货架 B 托盘货架 C 重力式货架 D 层架
2020/1/31
31
单项选择题3：
不保证货物先入先出货架是（ D ） A 重力式货架 B 移动式货架 C 托盘货架 D 驶入式货架
将上述两种仓库的作业结合称为自动化立体仓库。
2020/1/31
44
3.组成 从建筑形式上，自动化立体仓库可分为整体式（库房货
架合一）和分离式（库房货架分离）两种。 高层货架是主体。 （1）按照建筑材料不同，高层货架可分为钢结构货架、
轻型货架
2020/1/31
7
中、重型层架特点和用途
一般采用固定式层 架，坚固、结实， 承载能力强；
储存大件或中、重 型物资，配合叉车 等使用；
能充分利用仓容面 积，提高仓储能力。
2020/1/31
8
2020/1/31
轻型层架特点和用途
一般采用装配式， 较灵活机动，结构 简单，承载能力020/1/31
驶入式货架特点及用途
1、仓容利用率高，库 容利用率可达90%；
2、托盘质量和规格要 求较高。托盘长度需 在1300mm以上。
3、不保证先进先出； 4、适合于大批量少品
种，对先进先出要求 不高或批量存取的货 物存储。
25
2020/1/31
‹#›
驶入/驶出式货架特点及用途
2020/1/31
32
2020/1/31
‹#›
简述仓库中常用货架的种类，各 自特点和用途？
2020/1/31
34
二、叉车
（一）按动力方式不同，叉车可分为发动 机式叉车、手动式叉车、电动机式叉车
（二）按功能不同，可分为
平衡重式叉车
前移式叉车
2020/1/31
35
侧面叉车
拣选叉车
2020/1/31
