载银沸石抗菌剂的制备及其抗菌性能
一种纸用增强剂及其制备方法
性能下降。
对于淀粉涂料配方（图16），观察到与另外三种涂料体系完全相反的现象，添加载银抗菌沸石后涂料的弹性模量增大、损耗模量减小。
分析数据发现，添加载银抗菌沸石的涂料（＃6）比未添加抗菌剂的涂料（＃5）实际固含量要高0.88%，而固含量对涂料的黏弹性有较大影响，增大固含量能够使得颜料、胶乳粒子、增稠剂等水溶性聚合物间的缔合加强，弹性模量增大，因此可能是由于固含量引起的弹性模量的增幅大于载银抗菌沸石造成的弹性模量减少的幅度，使得总的弹性模量增大。
3通过研究载银抗菌沸石的加入对涂料流变性能的影响，得到如下结论：3.1生负面影响，不会干扰涂布操作过程，相反它的加入对表观黏度有一定降低作用，它能够通过涂布方式赋予纸张抗菌性能。
同时也使得通过加入抗菌沸石提高涂料的固含量成为可能。
3.2M C 、P VA 、淀粉及大豆蛋白流变助剂能使得造纸涂料具有明显的剪切稀化特性，属于H e r s c h e l-B ul k ley 型流体。
涂料的弹性贮能模量都高于黏性损耗模量，损耗角小于1，纸张涂料更像是黏弹性固体，粒子间相互作用比较强烈。
C M C 对表观黏度和屈服应力的改变最为明显，对涂料黏弹模量增加幅度也最大。
3.3定的降低，而黏性损耗模量与损耗角（相位角）δ变化不大。
参考文献[1]C hen Y ,W ang L ,Jiang S ,et al .St ud y o n novel an t ibact erial po lym er m aterials (I )preparatio n of zeolit e antibacterial agen t s and ant ibact erial polymer com posit e and their an t ib act erial pro perties[J].J Po lym er M ater,2003,20(3):279-284.[2]张文钲，张羽天.载银抗菌材料及其制品[J].贵金属,1998,19(4):50-53.[3]杨飞，陈克复，杨仁党，等.抗菌剂及其在抗菌纸中的应用[J].中国造纸，2006,25(8):51.[4]杨飞，陈克复，杨仁党，等.载银沸石抗菌剂的性能及其对纸张性能的影响[J].中华纸业，2007，28(7):58-60.[5]Y ang Fei,Chen K e-fu,et al.Preparat ion of silver zeo-lit e ant ibact erial agent s for paper subst rat e[C].3rd IS-ETPP ,G uangzhou,China,2006:552-556.[6]张恒.纳米组分对涂料流变性能及涂布性能的影响及机理研究[D ].广州：华南理工大学,2004：63-64.[7]唐艳军，李友明，宋晶，等.含有改性纳米CaCO 3的纸张涂料的流变行为[J ].中国造纸,2006，26(1)：1-6.[8]Gul li chsen J,Paul apuro H .Papermaking sci ence and tech nology[M ].Book 11.Fapet O y ,Fin lan d :the Finnish P aper E ngin eers ’A ssociation and T appi,2000：635-674.[9]W halen -Shaw M ,G autam N .A m odel for t h e co lloidal and rheo -logical charact eristic of clay ,lat ex an d CM C formu lat ions[C ].T A PP I 1990Coating Con feren ce Proceed in gs ,T A PPI P RE SS,A t-lanta,1990:371.[10]Carreau P ,L avoie P A .Rheology of co ating colors:a rheo lo -gist point of view [C ].T A P PI 1993A dvan ced C oatin g Fundam en t al Sym posium N o t es ,T A PPI P RE SS,A tlan t a,U SA ,1993-01.[11]Y ziquel F ,M o an M ,Carreau P J,et al.N on linear v iscoelastic behav ior of paper coating co lo rs[J].N ord Pu lp and Paper Re-searc h Journa l,1999,14(1):37-47.[收稿日期:2009-06-14]TEc h n o l o g y 82010步骤：（1）将40～60质量份溶剂与10～20质量份瓜尔胶原粉搅拌混合，然后加入0.2～1质量份催化剂，在35～60℃反应30～90m i n ，降温至25～30℃，充氮驱氧；（2）加入醚化剂，然后加热升温至40～90℃，反应2～5h ，降温至30～40℃，加入中和剂使反应物pH 值控制在6～8之间，再从反应产物中收集增强剂。
纳米载银沸石抗菌剂的制备及其在抗菌塑料的应用
抗 菌功 能 化 技 术 及 其 制 品 是 在 近 年来 人 们
子） 和钛 系 （ 具 有光 催 化作 用 的 Ｔ ｉ Ｏ 等 ） 抗 菌
剂 。从 载体 上 分 为 硅酸 盐 系 （ 包括沸 石 、 托 勃 奠 来石 、 硅胶 玻璃、 膨 润土等 ） ， 磷酸盐 系 （ 包 括 磷
摘
要
合成 了一 种纳 米载银 沸石 抗 茵剂 ， 并经过 表 面有机 化修 饰后 ， 通过 熔 融共混 法将 其添加 到
聚 丙烯 （ Ｐ Ｐ ） 中， 制得 纳米 载银 沸石抗 菌 剂／ Ｐ Ｐ复合材 料 。透射 电子 显微 镜 （ Ｔ Ｅ Ｍ） 形貌 表征 表 明所合 成 的沸 石具 有３ Ｏ一 ５ ０ ｎ ｍ的均 匀尺 寸 ， 载银 前后 的 纳米 沸 石 吸 附 实验 表 明 沸 石孔 道 内已成 功 地 负载 了一
部分银 。红外 吸收 光谱 （ Ｉ Ｒ） 显示 纳米 沸石表 面 已成功 地偶联 上有 机基 团 ； 热重 （ Ｔ Ｇ Ａ） 显 示 复合 材料 的
热 失重速 率 明显 降低 ， 热 性 能有一 定提 高 ； 抗 茵 实验 结果证 明纳 米载银 粉体 和复 合材料 均 具有 良好 的抗
茵性 能 。
２ ．Ｃ ｈ ｅ ｍｉ ｃ ｌ ａ Ｄ ｅ ｐ ａ ｒ ｔ ｍ ｅ ｎ ｔ ， Ｆ ｕ ｄ ａ ｎ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ ， Ｓ ｈ ａ ｎ ｇ ｈ ａ ｉ， ２ ０ ０ ４ ３ ３ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ａ ｎ Ｓ ｉ ｌ ｖ ｅ ｒ （ Ａ ｇ ） ｃ ａ ｒ ｒ ｙ ｉ ｎ ｇ ｎ ａ ｎ ｏ — ｓ ｉ ｚ ｅ ｄ ｚ ｅ ｏ ｌ ｉ ｔ ｅ ｗ ａ ｓ ｐ ｒ ｅ ｐ ａ ｒ ｅ ｄ ａ ｎ ｄ ｔ ｈ ｅ ｎ ｉ ｔ ｓ ｓ ｕ ｒ ｆ ａ ｃ ｅ ｍ ｏ ｄ ｉ ｉ ｆ ｅ ｄ ｂ ｙ ｏ ｒ ｇ ａ ｎ －
银负载纳米氧化亚铜沸石复合物的制备和抗菌性能
银负载纳米氧化亚铜沸石复合物的制备和抗菌性能夏卓英;梁桥发;郑明艺;曾国【摘要】以葡萄糖为还原剂,聚乙二醇PEG400为模板,采用液相还原法制备沸石-纳米氧化亚铜复合体,采用络合浸渍法制备不同载银量的银掺杂氧化亚铜沸石,考察银的负载量对物质结构和抗菌性能的影响.运用X射线衍射、SEM等方法对复合抗菌剂进行了分析表征,结果表明,不同掺银量的沸石/Cu2O样品除了有立方晶系Cu2O的衍射峰外,还出现了少量面心立方结构Ag的衍射峰;随着银掺杂量的提高,Cu2O粒径逐渐降低,而银纳米颗粒粒径有所增加;采用滤纸片法和倍数稀释法分别测定了抑菌环直径和抑菌剂的最小抑菌浓度,研究银掺杂氧化亚铜沸石抗菌性能.结果表明,载银量为1%、3%和3%+2%的银掺杂氧化亚铜沸石抗菌剂对大肠杆菌E.coli、金黄色葡萄球菌S.aureus和枯草芽孢杆菌B.subtilis均具有一定的抗菌性能,其中载银量为3%的银掺杂氧化亚铜沸石复合物的抗菌效果较强;载银量为3%的银掺杂氧化亚铜沸石复合物对E.coli的抑菌效果较明显,最小抑菌浓度MIC为7.2μg/mL,而对S.aureus和B.subtilis的最小抑菌浓度分别为24和18μg/mL.%Silver doped cuprous oxide/zeolite comp osites with different amount of silver loaded were synthesized through complexation impregnation method with glucose as the reductant and nano cuprous oxide/zeolite as car-rier,which were fabricated by a chemical coprecipitation method with glucose as the reductant and polyethylene glycol PEG400 as the template.Effects of doping content of silver on antibacterial properties and the structure of composites were investigated by using X-ray diffraction analysis and SEM method.The results show that the diffraction peaks of cubic Cu2O appeared on X-ray diffraction ofzeolite/rnCu2O samples with different silver doped amount,besides a few amount of the diffraction peaks of Ag with face centered cubic structure.The grain size of Cu2O decreased gradually,but the silver nano particle size increased with increasing loading amount of Ag.The diameter of bacteriostatic annulus and minimum inhibitory concentration (MIC)were determinated with filter paper method and multiple dilution method,by which the antimicrobial properties of cuprous oxide zeolite composite of different Ag doping amount were researched.The results show that silver loaded cuprous oxide/zeolite has certain antibacterial property for Staphylococcus aureus,Escherichia coli and Bacillus subtilis, in which the amount of silver loaded as 1%,3%,3%+2%,and when the amount of silver loaded is 3%,the antibacterial effect is strongest.The antibacterial effect of silver loaded cuprous oxide/zeolite with 3% of silver doping amount on Escherichia coli is more obvious,MI C of which is 7.2μg/mL,yet MIC of Staphylococcus au-reus and Bacillus subtilis are 24 and18μg/mL,respectively.【期刊名称】《功能材料》【年(卷),期】2017(048)012【总页数】6页(P12156-12161)【关键词】银掺杂氧化亚铜沸石;抗菌性能;枯草芽孢杆菌;金黄色葡萄球菌;大肠杆菌【作者】夏卓英;梁桥发;郑明艺;曾国【作者单位】闽南师范大学化学与环境学院,福建省现代分离分析科学与技术重点实验室,福建漳州 363000;闽南师范大学化学与环境学院,福建省现代分离分析科学与技术重点实验室,福建漳州 363000;闽南师范大学化学与环境学院,福建省现代分离分析科学与技术重点实验室,福建漳州 363000;闽南师范大学化学与环境学院,福建省现代分离分析科学与技术重点实验室,福建漳州 363000【正文语种】中文【中图分类】TB333;O614.122目前文献报道的载银氧化物有纳米SiO2、多孔SiO2、ZnO，Al2O3、TiO2和ZrO2等。

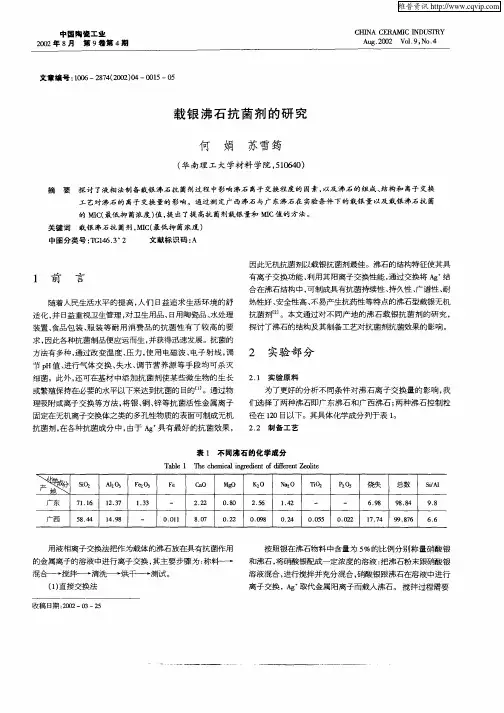

载银沸石抗菌剂的研究
装置 、 食品包 装 、 装 等耐 用消 费 品的 抗菌 性有 了较 高的 要 服
求， 因此各种抗菌制品便应运 而生 ， 获得迅速发展 。抗菌 的 并 方法有 多种 ， 通过改变 温度 、 力 ， 用 电磁波 、 压 使 电子 射线 ， 调
２ 实验部 分
２ １ 实验 原 料 ．
节 ｐ 值、 Ｈ 进行气体 交换 、 水 、 节营 养源 等 手段 均可 杀 灭 失 调
代金属 阳离子 形成载 ＮＩ 石 ； 进 行 Ａ ＮＩ 子 交 ’ Ｉ ， ＋沸 再 ｇ对 Ｉ ， ＋离
换 ， 备 Ａ 沸石 。 制 ｇ
２３ Ｘ Ｄ物 相 分 析 ． Ｒ
箱 中烘干 。改变搅拌 时间 、 换次数 、 交 溶液温 度 ， 讨论 上述 因
素对 交换 量的影响。 （） ２ 间接 交换 法 按 前法先用 Ｎ ， ０ 溶 液跟沸 石进 行 离子 交换 ， Ｈ 取 ＨＮ３ Ｎ２
离子交换 ， ｇ 取代金属 阳离子而载入 沸石 。 搅 拌过程需要 Ａ
维普资讯
ｌ ６
中
国
陶
瓷
工
业
２０ ０２年第 ４期
避光 ， 以防硝 酸 银 见 光分 解 。溶 液 的 ｐ Ｈ值 控 制在 ６—８ 。 之后用 离 心 分 离 器 清 洗 载 银 沸 石 ， 除 多余 的 银 离 子 ， 去 用 Ｎ Ｃ 溶 液来检 测 样 品是 否 清洗 干净 。把洗 净 的沸 石放 入烘 ａＩ
烧失
６９ ．８
总数
９ ．４ ８ ８
９ ．７ ９ ８６
Ｓ／１ ｉ Ａ
９８ ．
６６ ．
ＯＯ１ ．ｌ
８ ０ １ ．４ ７ ７
用液相离子 交换 法把作 为载体 的沸 石放在具有抗菌作 用 的金 属离子的溶液 中进行 离子交换 ， 要步骤 为 ： 料—一 其主 称
沸石抗菌剂
沸石抗菌剂
冯晋阳;吴建峰;徐晓红
【期刊名称】《陶瓷》
【年(卷),期】2001(000)004
【摘要】简要介绍了沸石抗菌剂研究的历史与现状;分别论述了沸石抗菌剂的晶体结构,制备方法以及沸石抗菌剂的抗菌性能与抗菌机理,并对沸石抗菌剂的抗菌力进行了讨论;最后介绍了沸石抗菌剂的应用.
【总页数】4页(P18-21)
【作者】冯晋阳;吴建峰;徐晓红
【作者单位】武汉理工大学;武汉理工大学;武汉理工大学
【正文语种】中文
【中图分类】TQ45
【相关文献】
1.P型红辉沸石分子筛抗菌剂的抗菌性能 [J], 王秀丽;张静钰;沈阳阳;陈南春;李海云;刘红艳
2.A型沸石抗菌剂的体外抑菌性能 [J], 单展展;王秀丽;张小虎;陈南春;杨正坤;刘芳
3.磁性Ag+/有机5A沸石复合抗菌剂制备及其性能 [J], 王琼;冯启明;路好;王维清;黄阳;王德志;张钊
4.饲料沸石抗菌剂体外抑菌活性的测定 [J], 单展展;王秀丽;张小虎;陈南春;杨正坤;刘芳
5.载银沸石抗菌剂的研制 [J], 范铁彬;贺燕;张远兵;蒋旭;刘家乐;肖月;李成吾;左继承
因版权原因，仅展示原文概要，查看原文内容请购买。
载银纳米铁酸铜抗菌剂的制备及抗菌性能
第62卷 第1期2010年2月 有 色 金 属Nonferr ou sM et als Vo l 162,No 11 Feb ruary .2010载银纳米铁酸铜抗菌剂的制备及抗菌性能廖辉伟,穆 兰,童 云(西南科技大学先进建筑材料四川省重点实验室,四川绵阳621010) 摘 要:以纳米铁酸铜(C uFe 2O 4)复合氧化物为载体,通过吸附制备载银抗菌剂,用抑菌圈直径和杀菌率表征抗菌性能。
选择pH 值范围为515～710、吸附时间8h 、吸附温度50℃为纳米CuFe 2O 4对银离子的吸附条件。
当焙烧温度为500℃时Ag +能够有效缓释,并具有抗菌持久性。
具有相近粒径和相同载银量的载银纳米CuFe 2O 4抗菌能力强于载银纳米Si O 2。
载银纳米C uFe 2O 4抗菌剂具有较好的抗菌性能,随着抗菌剂载银量的增加抗菌能力增强,抗菌剂的焙烧温度影响银离子的溶出能力与缓释能力。
载体本身较强的吸附、催化能力产生的对细菌的破坏及其中铜元素的存在有利于增强抗菌剂抗菌性能。
关键词:无机非金属材料;纳米铁酸铜;载银抗菌剂;抗菌性能;杀菌率中图分类号:O614112 文献标识码:A 文章编号:1001-0211(2010)01-0044-05收稿日期:2007-12-11基金项目:国家自然科学基金资助项目(10576026)作者简介廖辉伟(6),男,四川盐亭县人,副教授,主要从事功能复合材料的研究。
随着人们生活质量的提高,保持环境卫生,创造健康的生活环境越来越受到重视。
然而,实际生活中,各种有害细菌无处不在,应用抗菌材料是防止和杀灭细菌的有效途径。
抗菌材料是由少量的抗菌剂添加到普通材料中制成的,其中的关键成分是抗菌剂。
抗菌剂可分为天然抗菌剂、有机抗菌剂和无机抗菌剂等几大类。
天然抗菌剂来自天然植物的提取物质,通常其成本高,制备困难。
有机抗菌剂杀菌快,抗菌范围广,但通常具有毒性,化学稳定性较差,抗菌持久性差。
沸石抗菌剂
沸石抗菌剂冯晋阳 吴建峰 徐晓红(武汉理工大学 430070)摘 要 简要介绍了沸石抗菌剂研究的历史与现状;分别论述了沸石抗菌剂的晶体结构,制备方法以及沸石抗菌剂的抗菌性能与抗菌机理,并对沸石抗菌剂的抗菌力进行了讨论;最后介绍了沸石抗菌剂的应用。
关键词 沸石 无机抗菌剂 应用 前言近十多年来,国内外对于无机抗菌材料的研究十分活跃。
无机抗菌材料根据其不同的抗菌机理,可以分成三大类:离子溶出型、光催化型和复合型。
沸石抗菌剂是无机抗菌材料的一个小的分支,它是以沸石作为载体,无机抗菌元素作为抗菌成分的系列抗菌剂产品。
除极个别情况外,沸石抗菌剂应归属于离子溶出型的无机抗菌材料。
沸石抗菌剂的发展始于1984年日本品川燃料公司首次成功开发出载银沸石抗菌剂[1],该公司将其商品化推向社会后,人们利用这种载银沸石抗菌剂制作成抗菌袜,由于除臭效果好、抗菌,加之安全,于是在日本及其他国家获得了广泛的应用。
在此基础上,利用沸石抗菌剂制成的其他抗菌产品也不断涌现,涉及家电、建材、纺织、塑料等领域,市场规模迅速扩大。
同时,参与研究及开发沸石抗菌剂的公司也日趋增多,有驰名的跨国集团,也有一直从事沸石研究的老企业。
到目前,沸石抗菌剂已经从单一的载银沸石抗菌剂发展到载银、载锌、载铜、载银锌、载铜锌、载银锌铜、载银二氧化钛等。
沸石抗菌剂已经成为很重要的、应用很广泛的一种无机抗菌材料。
1 沸石结构沸石早在1756年由瑞典科学家克罗斯特德所发现,迄今为止,已经发现的天然沸石有40多种,人工合成的沸石有125种[2],而用作制备沸石抗菌剂的沸石类型主要有两种:A型沸石和Y型沸石,下面分别介绍其结构。
A型沸石属于立方晶系,晶胞参数a=1.232nm。
A型沸石主晶孔的有效孔径为0.42nm。
A型沸石的理想晶胞组成为: Na96[Al96S i96O384]・216H2O,其中硅与铝的原子比值为1,晶胞组成式也可以表示为:Na12[Al12S i12O48]・27H2O。
载银介孔SBA-15抗菌剂的制备及表征
Ａ ｂ ｔ ａ ｔ Ｉ ｒ ｅ ｏ ｓ ｌｅ ｔ ｅ ｐ ｏ ｌ ｍｓ ｆ ｐ ｏ ｈｅ ｍｏ ｔ ｂ ｌ ｙ， ｅ ｓ ｃ ｍｐ ｓｔ ｎ ｎ ｈ ｒ ｉｅ ｆ ｓ ｒ ｃ ｎ ｏ ｄ ｒｔ ｏ ｖ ｈ ｒ ｂ ｅ ｏ ｏ ｒ ｔ ｒ ｓａ ｉｉ ｔ ａ ｙ ｄｅ ｏ ｏ ｉｉ ａ ｄ ｓ ｏ ｔｌ ｏ ｏ ｆ ｏ ｇ ｎ ｃ ａ ｔ ｃｅ ｉ ｌ ａ ｅ ｔ ｒ ａ ｉ ｎ ｉ ｔｒａ ｇ ｎ ｓ， ｔ ｅ ｍｅ ｏ ｏ ｏ ｓ Ｓ ｂａ ｈ ｓ ｐ ｒ ｕ ＢＡ 一５ ｗａ ｃ ｏ ｅ ａ ｃ ｒｉｒ ａ ｄ １ ｓ ｈ ｓ ｎ ｓ ａ ｒｅ ｓ ｎ － ｍ ｉｏ ｒ ｐ ｌ ａ ｎ ｐｏ ｙ－
Ｓ ＢＡ一 ａ ｄ ａ ｎ ｉ ａ ｔｒａ ｇ ｎ ｓｐ ｅ ａ ｅ １ ５， ｎ ｎ ａ ｔｂ ｃ ｅ ｉｌａ ｅ ｔｗａ ｒ ｐ ｒ ｄ，ｗｈｉｈ ｈａ ｏ ｄ ｑ ｌｔ ｃ ｓｇ ｏ ｕａｉ ｙ，ｗｉ ｅ ｓ ｅ ｔｕ ａ ｄ ｐ ｒ ｎ ｎ ｄ ｐ ｃｒ ｍ ｎ ｅ ｍａ ｅ ｔ
ｔｅｈ ｘｓａ ｅ（ Ｐ Ｅ ）ａ ｏ ｉｅ， ｈ ｅｏ ｏｏ ｓＳ Ａ １ ａ ｍｏ ｉｅ ｙｇａ ｉｇａ ｎ — ｎｔ ｎｌ ｒ ｔｏｙｉ ｎ Ａ Ｔ Ｓ ｓｍ ｄｆ ｒ ｔｅｍ ｓｐ ｒｕ Ｂ 一５ｗ ｓ ｄｆ ｄｂ ｒｆｎ ｍｉｏｆ ｃ ｏ ａ ｉ ｌ ｉ ｉ ｔ ｕ ｉ
ｇ ｏ ｐ ｏ ｔ ｔ ｕ ｆｃ ． Ｔｈ ｏ ｖ ｎ ｉｎ ｌＡｇ ｒ ｕ ｎ ｏ ｉｓ ｓ ｒａ ｅ ｅ ｃ ｎ ｅ ｔｏ ａ ＮＯ３ｓ ｌ ｔｏ ｉ ｐ ｎ ｔ ｄ ｗａ ｄ ｐ ｅ ｏ ｏ ｄ ｎ ｎ ｏｕ ｉ ｎ ｄ ｐ ｉ ｇ ｍｅｈｏ ｓ ａ ｏ ｔ ｄ ｆｒ ｌａ ｉ ｇ Ａｇ ｏ
为０ １４ｎ 管 电压为４ Ｖ， 电 流 为４ Ａ， 描 ． ５ ｍ， ０ｋ 管 ０ｍ 扫
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
图 1 制备工艺对 CAg的影响 A :硝酸银浓度对 CAg的影响 ;B :pH 值对 CAg的影响 ;C :反应时间对 CAg的影响 ;D :反应温度对 CAg的影响
Fig. 1 Influence of Preparation Technics on CAg. A : Influence of AgNO3 concentration on CAg ;
在低浓度条件下 ,Ag + 在沸石表面的吸附量没有达到最 大值 ,溶液中的 Ag + 被快速吸附到沸石表面并逐步向内部 扩散 ,浓度的升高对反应各步骤均没有明显影响 ,因而 CAg 随离子浓度的升高呈线性增加 。当 Ag+ 浓度继续升高 ,沸 石表面的吸附逐渐达到最大吸附量 ,此时继续增加 Ag+ 浓 度 ,CAg的增加量减少 。文献[14 ]认为 ,当溶液中 Ag + 浓度大 于0. 2molΠL 后 ,银的交换效率开始降低 。由于本研究所采用 离子浓度较低 ,未观察到交换饱和的现象 ,但在实验中发 现 ,当 Ag+ 浓度为0. 16molΠL 时 ,所得样品的白度有所降低 。 Keller2Besrest 等[19] 的分析表明 ,白度降低是由于 Ag 团簇聚 集所造成的 。由于银离子在沸石中的扩散速度较慢 ,随交 换量的增加 ,交换时间相应延长 。一方面 ,大量吸附于沸石 表面的银离子在长时间光照下 ,可能部分发生分解形成银 团簇或颗粒沉积于沸石表面 ;另一方面 ,由于实验控制时间 相同 ,在反应结束时 ,可能仍有部分离子未扩散到沸石内部 而附着于沸石表面 ,在随后的干燥过程中发生分解并形成 团簇和颗粒 ,影响了沸石的白度 。考虑成本等因素 ,硝酸银 浓度控制在0. 03～0. 08molΠL 较为合适 。
2 实验部分
2. 1 实验原料 4A 沸 石 , 由 信 阳 核 工 业 恒 达 公 司 提 供 , 平 均 粒 度 为
4μm。AgNO3 ,由湖北鑫银贵金属有限公司提供 ,分析纯 。大 肠杆菌 (ATCC6538) 、金黄色葡萄球菌 (ATCC 25922) 由华中科 技大学生命科学与技术学院生化研究所提供 。 2. 2 抗菌沸石的制备
( 1. State Key Lab of Die & Mould Technology , Huazhong University of Science & Technology , Wuhan 430074 , China ; 2. College of Life Science & Technology of Huazhong University of Science & Technology , Wuhan 430074 , China)
B : Influence of pH value on CAg ; C : Influence of reaction time on CAg ; D : Influence of reaction temperature on CAg.
·42 ·
材料科学与工程学报
2006 年 2 月
2) Ag + 通过沸石孔道扩散到内部离子交换点 ; 3) Ag + 与被交换离子 (Na + ) 进行交换 ; 4) 被交换离子扩散到沸石表面并分散到溶液中 。 由于沸石一般带有部分负电荷 ,对正离子有很强的吸
王洪水1 ,乔学亮1 ,王小健1 ,陈建国1 ,熊建裕1 ,曹元成2
( 1. 华中科技大学 材料学院模具国家重点实验室 ,湖北 武汉 430074 ; 2. 华中科技大学 生命科学与技术学院 ,湖北 武汉 430074)
【摘 要】 本文通过离子交换法制备了抗菌性能良好的载银沸石抗菌剂 ,研究了制备工艺对抗菌剂载银量 (CAg) 及抗菌性能的影响 。结果表明 :AgNO3 浓度对 CAg的影响十分显著 ,随 AgNO3 浓度的增加 CAg呈线性增加 ;反应 温度对 CAg也有较大影响 ,在 50 ℃时 CAg达到最大值 ;pH 值和反应时间对 CAg的影响不大 ,pH 值从 3 增大到 8 ,CAg仅 增加0. 21 % ,反应时间从 1 小时延长到 8 小时 ,CAg仅增加0. 2 %。制备工艺对抗菌性能的影响主要是由其对 CAg 的 影响所引起的 ,增加体系的 AgNO3 浓度可明显提高抗菌剂的抗菌活性 ,pH 值在 3～8 之间变化对抗菌性能没有明 显影响 。
发射光谱 。 抗菌剂的抗菌性能用最小抑菌浓度 MIC 来表征 ,实验
方法如下 : 取 0. 1g 抗菌剂分散于 100ml 液体培养基中 ,取该浓度
的样品 10ml ,采用两倍稀释法稀释为一系列浓度的样品 : 500 ,250 ,125 ,62. 5 ,31. 25μgΠml (ppm) 。
取上述各样品及空白样 1ml ,分别与 1ml 菌悬液 (1 ×105 ～2 ×105 cfuΠml) 混合 ,在 unic7200 分光光度计上测浊度 ,将 各样品置于 37 ℃下震荡培养 24 小时后再次测浊度 。比较 两次测得的浊度值 ,菌悬液未变浑浊的最低抗菌剂浓度即 为其 MIC 值 。
第24卷 第1期 Vol 1 2 4 No 1 1
材 料 科 学 与 工 程 学 报 Journal of Materials Science & Engineering
总第99期 Feb . 2 0 0 6
文章编号 :167322812( 2006) 0120040204
载银沸石抗菌剂的制备及其抗菌性能
【Abstract】 Silver loaded zeolite antimicrobial was prepared via ion exchange method , and the authors discussed how silver content (CAg) and antibacterial property of zeolite were influenced by preparation technics under different given condition. The concentration of AgNO3 exerts a tremendous influence on CAg . CAg is liner increased with the increase of the concentration of AgNO3 . In addition to what mentioned above , reaction temperature also has an obvious influence on CAg and CAg gets to maximum at 50 ℃; pH value and reaction time produce seldom influence on CAg . CAg only increases 0. 21 % with the pH value changed from 3 to 8 , CAg increases 0. 2 % when reaction time expands from 1 hour to 8 hours. Preparation technics have an effect on antibacterial property resulting form its effect on CAg . With the increase of AgNO3 concentration the antibacterial activation strengthens greatly. It produces no obvious influence on the germproof property with pH value varying in the range between 3 and 8.
取 30g 4A 沸石分散于 300ml 去离子水中 ,用稀硝酸调整 pH 值 , 50 ℃水浴加热 ,在强力搅拌下加入一定量的硝酸银 溶液 。反应 3～5 小时后减压抽滤分离 ,滤饼用去离子水洗 涤数次后于 105 ℃下干燥备用 。 2. 3 抗菌沸石的测试
沸石抗菌剂载银量 (CAg) 的测定采用电感耦合等离子体 原子发射光谱法 ( ICP - AES) ,仪器为 Atom Scan 2000 型原子
收稿日期 :2005201219 ;修订日期 :2005204214 作者简介 :王洪水 (1974 - ) ,男 ,河北人 ,博士研究生 ,从事纳米银及抗菌材料研究 。E2mail :kingflood2004 @yahoo. com. cn。
第 24 卷第 1 期
王洪水 ,等. 载银沸石抗菌剂的制备及其抗菌性能
【关键词】 离子交换 ;抗菌剂 ;载银沸石 ;最小抑菌浓度 (MIC) 中图分类号 :TQ174 文献标识码 :A
Preparation of Ag Loaded Zeolite Antimicrobial and Antibacterial Property
WANG Hong2shui1 , QIAO Xue2liang1 , WANG Xiao2jian1 , CHEN Jian2guo1 , XIONG Jian2yu1 , CAO Yuan2cheng2
银具有很强的杀菌能力而且毒性很小[4] ,目前研究最
多 、最广泛的就是银系抗菌剂[4 - 8] 。与单质银相比 ,银离子 的杀菌能力更强[21] ,银系抗菌剂通常以银离子进行杀菌 。 直接用银盐释放银离子进行杀菌不具有缓蚀性 ,而且银盐 稳定性不高 ,其使用受到限制 。以具有离子交换能力的载 体装载银离子所制备的抗菌剂具有一定的缓蚀能力 、稳定 性较高 ,更适宜在抗菌材料中应用 。沸石以其优越的离子 交换能力 、廉价而广泛的原料来源 ,成为优良的抗菌剂载 体[6 - 8] 。目前国内报道的制备载银沸石抗菌剂的载体主要 是天然沸石[6 ,8 - 12] 。天然沸石杂质较多 ,其交换能力有限且
