平法识图与钢筋算量经典试题

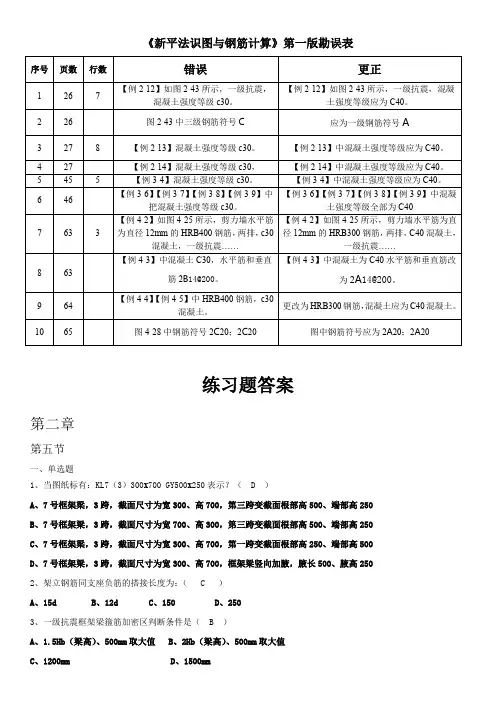

《新平法识图和钢筋计算》练习题(附答案)
《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。
(完整word版)《新平法识图和钢筋计算》练习题和答案
《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。
9-钢筋平法识图练习题
一、单项选择题1.当独立根底板底X、Y方向宽度满足什么要求时，X、Y方向钢筋长度=板底宽度*0.9.〔〕A．≥2500B．≥2600 C．≥2700D．≥2800正确答案：A答案解析：参考图集11G101-3，第63页。
2.在根底的第一根柱箍筋到根底顶面的距离是多少〔〕A．50 B．100 C．3d〔d为箍筋直径〕D．5d〔d为箍筋直径〕正确答案：B答案解析：参考图集11G101-3第59页3.高板位筏型根底指：〔〕。
A．筏板顶高出梁顶B．梁顶高出筏板顶C．梁顶平筏板顶 D．筏板在梁的中间正确答案：C答案解析：参考图集11G101-3第30页4．根底主梁在高度变截面处，上下钢筋深入支座长要到达什么要求〔〕 .A．深入支座长要满足La B．深入支座长要满足1000mmC．深入支座长要满足15d D．深入支座长要满足2倍的梁高正确答案：A答案解析：参考图集11G101-3第74页5.支座两侧筏板厚度有变化时，板上部筋深入支座应满足什么要求〔〕.A．深入支座不小于La B．深入支座≥12d且伸到支座中心线C．不小于500mm D．≥15d正确答案：A答案解析：参考图集11G101-3第80页6. 剪力墙中水平分布筋在距离根底梁或板顶面以上多大距离时，开场布置第一道〔〕" A．50mm B．水平分布筋间距/2C．100mm D．5d正确答案：A答案解析：参考图集11G101-3第58页，06G901-1第3-97. 承台下部钢筋端部到桩里皮小于35d时，承台钢筋需向上弯折多少〔〕.A．15d B．12d C．承台厚/2 D．10d正确答案：D答案解析：参考图集11G101-3第85页8. 条形根底底板一般在短向配置〔〕，在长向配置()。
A．分布筋B．受力主筋正确答案：B，A答案解析：11G101-3第25页9. 梁板式筏形根底平板LPB1，每跨的轴线跨度为5000，该方向的底部贯穿筋为14150，两端的根底梁JZL1的截面尺寸为500*900，纵筋直径为25mm，根底梁的混凝土强度为C25。
平法识图及钢筋算量经典学习试题
平法识图与钢筋算量经典试题横法单项选择题1。
梁水平外表注释包括集中注释和原位注释。
在构造过程中， ()值应优先A.集中标记b.现场标记c.平面标记d.截面标记2。
当抗震结构中的非框架梁、悬臂梁、横梁和非抗震设计中的各种梁采用不同的箍筋间距和肢数时，用“/隔〞开书写时，箍筋、间距和肢数()应在“/前〞后确定A.梁支撑端/梁中跨局部b.梁中跨局部c.梁支撑端d.梁中跨局部/梁支撑端3。
会员代码“GAZ〞是指()A。
边缘暗列b.受约束的边缘暗列c.非边缘暗列d.构建的边缘暗列4。
荷航L1(2A)在横梁调平方法中标记的意思是()A1框架梁，两跨一端为悬臂B1框架梁，两跨两端为悬臂C1框架梁，两跨一端为悬臂D1框架梁，两跨为悬臂5。
KL7(3)300*700Y500*250标有横梁调平方法()7框架梁，3跨，截面尺寸为300宽700高，第三跨变截面根部高度500，端高250B7框架梁，3跨，截面尺寸为700宽300高，第三跨变截面根部高度500，端高250C7框架梁，3跨，截面尺寸为300宽700高。
第一跨的横截面可变，根部高度为250，末端高度为500。
框架梁横截面尺寸为300宽700高。
框架梁的腋长为500，腋高为250±6。
车牌号码XB表示()A现浇板b悬臂板c延伸悬臂板d屋面现浇板7。
当梁的上部有一排以上的纵向钢筋时，用()符号将每排钢筋从上到下分隔开a，/B，；c，*D，+8。
当梁中同一排有两个直径的纵向肋时，用 ()符号将两个纵向肋连接起来，并将角部纵向肋写在A，/B，；c，*D，+9。
框架梁调平施工图集中标注内容的可选注记值为()A.比蒙诺。
b.梁截面尺寸 c.梁箍筋d.梁顶高差10。
以下关于梁柱平面法施工图规那么的讨论是正确的()A.当梁由平面注释写入时，集中注释优先b。
梁上原地标记的支架上部的纵向钢筋是指该位置的所有纵向钢筋，包括纵向钢筋 C.横梁中心标记中的扭曲钢筋用g表示。
(完整版)钢筋平法识图试卷
一、填空题（本题总计25分，每空1分）1．梁集中标注的必注项包括、、、、、。
2．在集中标注表达梁的通用数值，原位标注表达梁的特殊数值，取值优先。
3．梁的集中标注包括、、、、、、、。
4．框架梁支座负筋的延伸长度：对于端支座来说，第一排支座负筋从柱边开始延伸至净跨位置，第二排延伸至净跨位置；对于中间支座来说，第一排支座负筋从柱边开始延伸至位置，第二排延伸至位置。
(设l为支座两边净跨长度的最大值)。
5．梁的原位标注包括、、。
6．如果框架梁的某一支座左边标注了,而支座的右边没有标注，则认为支座右边的配筋也是6Φ25 4/2，这种原则我们称为。
7．架立筋的根数=8．抗震框架梁下部纵筋在中间支座内，是进行，而不是进行钢筋连接。
二、问答题（本题总计30分）1．什么是平法识图？平法识图的特点是什么?与其他图集有什么不同？（9分，每问3分）2．建筑层高与结构层高的区别？（3分）3．两个梁编成同一编号的条件是什么？（4分）4．如何识别主梁和次梁？（4分）5．在分层计算中如何正确划定“标准层”？（5分）三、计算题（本题总计35分，每小题35分）计算KL1端支座（600×600的端柱）的支座负筋的长度。
混凝土强度等级C25，二级抗震等级。
取L aE 为45d ，钢筋保护层厚度为28mm 。
6φ25 4/26φ22 4/27φ20 3/46φ22 4/2KL1(3)300×700φ10@100/200(2)2φ22G4φ106φ25 4/26φ22 4/26φ22 2/472007200150450150KZ2 600×600四、识图题（解读图中集中标注和原位标注的内容）（本题总计15分，每小题15分）KL3(3A)450×600φ12@150/200(4)2φ25;4φ25G4φ124φ256φ25 4/26φ25 4/27φ25 2/5 N4φ168φ22 3/5 2φ16φ10@200(2)答案一、填空题（本题总计30分，每小题1分）1.梁编号、截面尺寸、箍筋、上部通长筋、架立筋、侧面构造钢筋或抗扭钢筋2.原位标注3.梁的编号、截面尺寸、箍筋规格与间距、上部通长筋、下部通长筋、架立筋、侧面构造钢筋、抗扭钢筋4.1/3、1/4、l/3、l/45.左右支座上部纵筋的原位标注、上部跨中的原位标注、下部纵筋的原位标注6.缺省对称原则7.箍筋的肢数-上部通长筋的根数8.锚固二、问答题（本题总计25分，每小题25分）1.答: ①平法识图是把结构构件的尺寸和配筋的呢过，按照平面整体表示方法制图规则，整体直接表达在各类构建的结构平面布置图上的一种表示方法。
《新平法识图和钢筋计算》练习题和答案
《新平法识图与钢筋计算》第一版勘误表练习题答案第二章第五节一、单选题1、当图纸标有：KL7（3）300х700 GY500х250表示？（ D ）A、7号框架梁，3跨，截面尺寸为宽300、高700，第三跨变截面根部高500、端部高250B、7号框架梁，3跨，截面尺寸为宽700、高300，第三跨变截面根部高500、端部高250C、7号框架梁，3跨，截面尺寸为宽300、高700，第一跨变截面根部高250、端部高500D、7号框架梁，3跨，截面尺寸为宽300、高700，框架梁竖向加腋，腋长500、腋高2502、架立钢筋同支座负筋的搭接长度为：（ C ）A、15dB、12dC、150D、2503、一级抗震框架梁箍筋加密区判断条件是（ B ）A、1.5Hb（梁高）、500mm取大值B、2Hb（梁高）、500mm取大值C、1200mmD、1500mm4、梁的上部钢筋第一排全部为4根通长筋，第二排有2根端支座负筋，端支座负筋长度为（ B ）A、1/5Ln+锚固B、1/4Ln+锚固C、1/3Ln+锚固D、其他值5、当图纸标有：JZL1（2A）表示？（ A ）A、1号井字梁，两跨一端带悬挑B、1号井字梁，两跨两端带悬挑C、1号剪支梁，两跨一端带悬挑 B、1号剪支梁，两跨两端带悬挑6、抗震屋面框架梁纵向钢筋构造中端支座处钢筋构造是伸至柱边下弯，请问弯折长度是（ A ）A、15dB、12dC、梁高-保护层D、梁高-保护层х27、梁有侧面钢筋时需要设置拉筋，当设计没有给出拉筋直径时如何判断（ A ）A、当梁高≤350时为6mm，梁高＞350mm时为8mmB、当梁高≤450时为6mm，梁高＞450mm时为8mmC、当梁宽≤350时为6mm，梁宽＞350mm时为8mmD、当梁宽≤450时为6mm，梁宽＞450mm时为8mm8、纯悬挑梁下部带肋钢筋伸入支座长度为（ A ）A、15dB、12dC、LaeD、支座宽9、悬挑梁上部第二排钢筋伸入悬挑端的延伸长度为（ D ）A、L（悬挑梁净长）-保护层B、0.85хL（悬挑梁净长）C、0.8хL（悬挑梁净长）D、0.75хL（悬挑梁净长）10、当梁上部纵筋多余一排时，用什么符号将各排钢筋自上而下分开（A ）A、/B、；C、*D、+11、梁中同排纵筋直径有两种时，用什么符号将两种纵筋相连，标注时将角部纵筋写在前面（ D ）A、/B、；C、*D、+12、梁高≤800时，吊筋弯起角度为（ C ）A、60B、30C、45二、多选题1、梁的平面标注包括集中标注和原位标注，集中标注有五项必注值是：（ ABC ）A、梁编号、截面尺寸B、梁上部通长筋、箍筋C、梁侧面纵向钢筋D、梁顶面标高高差2、框架梁上部纵筋包括哪些？（ A BC ）A、上部通长筋B、支座负筋C、架立筋D、腰筋3、框架梁的支座负筋延伸长度怎样规定的（ ABD ）A、第一排端支座负筋从柱边开始延伸至Ln/3位置B、第二排端支座负筋从柱边开始延伸至Ln/4位置C、第二排端支座负筋从柱边开始延伸至Ln/5位置D、中间支座负筋延伸长度同端支座负筋4、楼层框架梁端部钢筋锚固长度判断分析正确的是（BD ）A、当Lae≤支座宽-保护层时可以直锚B、直锚长度为LaeC、当Lae＞支座宽-保护层时必须弯锚D、弯锚时锚固长度为：支座宽-保护层+15d5、下列关于支座两侧梁高不同的钢筋构造说法正确的是（ BCD ）A、顶部有高差时，高跨上部纵筋伸至柱对边弯折15dB、顶部有高差时，低跨上部纵筋直锚入支座Lae（La）即可C、底部有高差时，低跨上部纵筋伸至柱对边弯折,弯折长度为15d+高差D、底部有高差时，高跨下部纵筋直锚入支座Lae（La）三、计算题1、如下图所示，一级抗震，混凝土等级C30，保护层厚度25，定尺长度=9000，绑扎搭接，求悬挑梁的钢筋长度。
g101平法识图与钢筋算量第三版答案
g101平法识图与钢筋算量第三版答案【单选题】下面哪一项表示柱箍筋加密区间距为100m，非加密区间距为200mm？（）10@100+ ?10@20010@200+ ?10@10010@100/20010@200/100答案：10@100/200【多选题】板平板注写的表达方式（）。
板带集中标注板带支座原位标注分散标注交错标注答案：板带集中标注板带支座原位标注【单选题】当柱距较大时，除基础底部配筋外，尚需在两柱间配置基础顶部钢筋或设置（）。
基础梁板圈梁过梁答案：基础梁【单选题】在楼梯施工图剖面注写示例（剖面图）列表注写方式表里，AT1的踏步高度和踏步级数分别是（）。
1320/81480/51320/61800/12答案：1800/12【多选题】关于地下室外墙外侧非贯通筋说法正确的是（）。
采用“隔一布一”标注间距与贯通筋相同贯通筋与非贯通筋组合后的实际分布间距为各自标注间距的1/2 贯通筋与非贯通筋组合后的实际分布间距为各自标注间距的1/3 答案：采用“隔一布一”标注间距与贯通筋相同贯通筋与非贯通筋组合后的实际分布间距为各自标注间距的1/2【判断题】ET型楼梯为楼层间的单跑楼梯，跨度较大，一般情况下均应双层配筋。
（）答案：A【判断题】()剪力墙柱的构造同剪力墙身的构造相同。
答案：A【多选题】板带集中标注的内容（）。
两梯梁之间的矩形梯板全部由踏步段构成踏步段两端均以梯梁为支座，且楼板低端支承处做成滑动支座梯板低端支承处做成滑动支座框架结构中，楼梯中间平台通常设梯柱答案：两梯梁之间的矩形梯板全部由踏步段构成踏步段两端均以梯梁为支座，且楼板低端支承处做成滑动支座梯板低端支承处做成滑动支座框架结构中，楼梯中间平台通常设梯柱【单选题】剖面图注写方式在平法施工图中绘制楼梯平面布置图和楼梯剖面图，注写方式分（）和（）两部分。
平面注写和剖面注写结构注写和施工注写结构注写和剖面注写平面注写和结构注写答案：平面注写和剖面注写【多选题】柱在楼面处节点上下非连接区的判断条件是（）。
《平法钢筋识图、构造、算量》—框架柱篇习题
《平法钢筋识图、构造、算量》—框架柱篇习题一、认识图集和钢筋1、本套系列课程会使用到的图集有（）？A、11G101B、12G901C、16G101D、18G901答案：C、D答案解析：图集的发展经由03G，到11G，再到现行的16G101。
匹配的钢筋图集也由12G901 到现行的18G901.2、图纸识读内容有抗震等级和混凝土强度等级。
（）答案：x答案解析：图纸识读内容有：抗震等级、混凝土强度等级、保护层厚度、构件使用环境、嵌固部位等3、视频中讲了几种钢筋连接工艺？（）A、1B、2C、3D、4答案：C答案解析：C视频中讲解了：机械套筒、电渣压力焊接、帮条焊二、柱的图纸和钢筋1、视频中讲到框架柱的图纸示例采用了截面注写和列表注写表达方法。
（）答案：√答案解析：图集对于构件的表达方法均有：截面注写和列表注写两种方法。
2、视频中讲到柱子的钢筋有哪些？（）A、插筋B、底层钢筋C、中间层钢筋D、顶层钢筋E、箍筋答案：ABCDE答案解析：柱的钢筋按施工顺序从下往上分为插筋、底层钢筋、中间层钢筋、顶层钢筋、箍筋。
另外还有顶层柱附加角筋。
3、柱子的钢筋分柱子纵筋和箍筋两类。
（）答案：√答案解析：柱子的钢筋类型总的分为两大类，分别是：柱子纵筋和箍筋。
三、柱平法制图规则1、框架柱的识图讲解从图集的多少页到多少页？（）A、8 10B、8 12C、8 13D、8 14答案：B答案解析：从图集可看到识读部分是从第8页到12页。
2、图集11页的柱表这样识读先横着看自身标高段的构造，再竖着看不同标高段的变化情况，是否正确？（）答案：√答案解析：通常的柱表识读顺序为：先横着看自身标高段的构造信息，再竖着看不同标高段的变化情况。
3、框架柱应考虑的钢筋类型有哪些？（）A、纵筋B、箍筋C、角部附加D、通长筋答案：ABC答案解析：柱的构造钢筋主要分三类，分别是：纵筋：基础插筋、中间层、顶层；箍筋；角部附加四、柱的钢筋节点讲解—插筋1、插筋的节点图在图集多少页？（）A、63B、64C、65D、66答案：D答案解析：插筋的节点图在图集16G101-3 第66页2、低端钢筋构造长度是：长度=a+hj-c （）答案：X答案解析：依照图集的钢筋构造，低端插筋的长度=a+hj-c+ 非连接区3、高端钢筋构造长度是a+hj-c+ 非连接区+搭接错开长度？（）答案：√答案解析：依照图集的钢筋构造，高端插筋的长度=a+hj-c+ 非连接区+搭接错开长度五、柱的钢筋节点讲解—地下室框架柱钢筋1、节点图在图集多少页？（）A、63B、64C、65D、66答案：B答案解析：节点图在图集16G101-1 第64页2、嵌固部位一般在基础顶面。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
平法识图与钢筋算量经典试题
11.混凝土保护层是指( )。
A．纵筋中心至截面边缘的距离。
B．纵筋外缘至截面边缘的距离。
C．箍筋中心至截面边缘的距离。
D．箍筋外缘至截面边缘的距离。
12.下列关于柱平法施工图制图规则论述中错误的是( )。
A．柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式。
B．柱平法施工图中应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。
C．柱编号由类型代号和序号组成。
D．注写各段柱的起止标高，自柱根部往上以变截面位置为界分段注写，截面未变但配筋改变处无须分界。
13.施工图中若某梁编号为KL2(3B),则3B表示( )。
A．三跨无悬挑 B．三跨一端有悬挑 C．三跨两端有悬挑 D．三跨边框梁
14.平法表示中,若某梁箍筋为Φ8@100/200(4),则括号中4表示( )。
A．有四根箍筋间距200 B．箍筋肢数为四肢C．有四根箍筋加密 D都不对
15.梁平法配筋图集中标注中,G2Φ14表示( )。
A．梁侧面构造钢筋每边两根 B．梁侧面构造钢筋每边一根
C．梁侧面抗扭钢筋每边两根 D．梁侧面抗扭钢筋每边一根
16.梁的上部有4根纵筋，2Φ25放在角部，2Φ12放在中部作为架立筋，在梁支座上部应注写为（）
A、2Φ25+2Φ12
B、2Φ25+（2Φ12）
C、2Φ25；2Φ12
17.梁的支座下部钢筋两排，上排2Φ22，下排4Φ25，在梁支座上部应注写为（）。
A、2Φ22+4Φ25
B、2Φ22+4Φ25 4/2
C、2Φ22+4Φ25 2/4
18.梁的平法注写包括集中标注原位标注，表达梁的通用数值，表达粱的特殊数值（ )。
A、原位标注、集中标注
B、集中标注、原位标注
19.施工图中若某梁编号为KL2(3B),则3B表示（）。
A．三跨无悬挑 B．三跨一端有悬挑C．三跨两端有悬挑 D．三跨边框梁
20.梁平法施工图的表示方法系在梁的平面布置图上采用（）注写方式和（）注写方式。
A；平面和截面 B：集中标注和原位标注 C；集中标注和平面
21、直径1200的混凝土圆柱，每层柱净高4200，一层梁高750，无其它特殊要求的情况下，第一个加密区长度（）
A、1800
B、1400
C、700
D、该柱为短柱，通长加密
22、L7(8B)表示（）
A、7号非框架梁，8跨，其中两跨为悬挑梁
B、7号非框架梁，8跨，两端为悬挑梁，悬挑梁不计入8跨内
C、7号连梁，8跨，其中两跨为悬挑梁
D、7号连梁，8跨，两端为悬挑梁，悬挑梁不计入8跨内
23、框架柱纵向钢筋直径（），以及偏心受拉柱内的纵筋，不宜采用绑扎接头。
A、d＞20
B、d≮20
C、d＞28
D、d≮28
24、锚入承台内的柱钢筋纵向长度1800mm时，应设置（）个箍筋。
A、2
B、3
C、4
D、5
25、 650×550，净高5700的混凝土柱，梁高800，在无其它特殊要求的情况下，第二个加密区长度为（）。
A、500
B、950
C、1800
D、2700
26、当柱纵筋采用搭接时，柱纵筋搭接长度范围内的箍筋间距说法正确的是（）。
箍筋不用加密
B、应按≦5d（d钢筋较大直径）及≦100的间距加密
C、应按≦5d的间距加密，d钢筋较小直径
D、应按≦5d（d钢筋较小直径）及≦100的间距加密
多项选择题（每空4分，错选不得分，对选一项加一分，共20分）
1. 梁的平面注写包括集中标注和原位标注，集中标注有五项必注值是（）。
A、梁编号、截面尺寸
B、梁上部通长筋、箍筋
C、梁侧面纵向钢筋
D、梁顶面标高高差
2.两个柱编成统一编号必须相同的条件是 ( )。
A、柱的总高相同
B、分段截面尺寸相同
C、截面和轴线的位置关系相同
D、配筋相同
3.下面有关BT型楼梯描述正确的是( ) 。
A、BT型楼梯为有低端平板的一跑楼梯
B、BT型楼梯为有高端平板的一跑楼梯
C、梯板低端、高端均为单边支座
D、梯板低端为三边支座、高端为单边支座
4.梁的平面注写包括集中标注和原位标注，集中标注有五项必注值是（）。
A 梁编号、截面尺寸
B 梁上部通常筋、箍筋 C梁侧面纵向钢筋 D梁顶面标高高差
5.柱箍筋加密范围包括（）。
A节点范围 B底层刚性地面上下500mm C基础顶板嵌固部位向上1/3Hn D搭接范围6、平法施工图制图规则中，柱的注写方式有（ CD ），梁的注写方式有（ AB ），剪力
墙的注写方式有（ DC ）。
A、集中标注
B、原位标注
C、截面注写
D、列表注写
7、钢筋保护层和（）有关
A、环境类别
B、结构部位
C、混凝土强度
D、使用年限
8、边角三级抗震柱的钢筋采用柱锚梁方式施工时，以下柱外侧纵筋锚固长度达标的选项有（）。
A、从梁底开始计算达到1.5laE
B、从柱顶开始计算达到1.5laE
C、当柱顶水平弯折段位于顶部第一层时，全部伸至柱内边后向下弯折8d
D、当柱顶水平弯折段位于顶部第二层时，全部伸至柱内边
判断题
1.相交的主次梁中，次梁断面的下部筋应放置在主梁下部筋之上。
(√ )
2. 柱平法施工图的注写方式有平面注写方式和截面注写方式。
X
3.φ10@100/200(4)表示箍筋为一级钢，直径为10，加密区间为100，非加密区为200，均为四肢箍。
（√）
4. KL8（5A）表示第8号框架梁，5跨，一端有悬挑。
（√）
5.当梁顶比板顶低的时候，注写“负标高高差”。
（√）
6.平面标注包括集中标注与原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时原位标注取值优先。
（x ）
7.G打头的钢筋是构造钢筋，N打头的是抗扭钢筋。
（√）
8.梁集中标注中的（-0.100）表示梁顶面比楼板顶面低0.100（单位：m）。
（x ）
9. LZ表示梁上柱。
（x ）
10.φ10@100/200(4)表示箍筋为一级钢，直径为10，加密区间为100，非加密区为200，均为四肢箍。
（√）
11.KL8（5A）表示第8号框架梁，5跨，一端有悬挑。
（√）
12. JCL是表示基础承台的意思。
（ x）
13. 梁的平面注写包括集中标注和原位标注，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。
（x ）
14.梁腹板高度hw≥450时，须在梁中配置纵向构造筋。
（√）
15.梁腹板高度hw≥450时，须在梁中配置纵向构造筋。
（√）
16. b*h PYc1*c2表示水平加腋，c1为腋长，c2为腋宽。
（√）
17.当某跨梁原位标注的箍筋规格或间距与集中标注不同的时候，以集中标注的数值为准。
（√）
18.当梁上部纵筋和下部纵筋均为通长筋时，用分号“；”将上部与下部纵筋分开。
（√）
19. 梁集中标注中，当同排纵筋有两种直径时，用“+”将两种直径的纵筋相连。
（√）
20. KL4(3B)表示框架梁第四号，3跨，两端有悬挑。
（√）
21.相交的主次梁中，次梁断面的下部筋应放置在主梁下部筋之上。
（√）
22.现浇板式结构中，长向钢筋应放置在短向钢筋的下方。
（ x ）
23.当图纸结构设计说明对钢筋的锚固长度有要求时，按照图纸设计进行施工，但也可以按照平法图集的要求施工。
（ x ）
24.柱平法施工图的注写方式有平面注写方式和截面注写方式。
（√）
25柱钢筋的保护层厚度是从柱纵向受力钢筋的中心到柱边的距离。
（ x ）
26Ф10@100/250表示箍筋为Ⅰ级钢筋，直径Ф10，加密区100，非加密区250。
（√）27梁施工时，原位标注取值优先。
（ x ）
28柱相邻纵向钢筋连接接头相互错开，在同一截面内钢筋接头面积百分率不应大于50％。
（√）
29在任何情况下，受拉钢筋的锚固长度不得小于250mm。
（√）。
