定向钻穿越监理实施细则
(完整版)定向钻穿越监理细则
定向钻穿越监理细则编制：审批：工程项目监理部年月日目录1总则 (1)1.1编制目的 (1)1.2适用范围 (1)2编制依据 (1)3工程概况及基本规定 (1)4定向钻穿越施工程序及技术要求、材料 (2)4.1定向钻穿越施工工艺流程图 (2)4.2定向钻穿越施工技术要求 (2)4.3材料 (7)5.监理工作控制关键部位及控制要点 (8)6.监理资料控制要点 (8)1.总则1.1目的为确保工程的全面实施，使监理工作做到程序化、制度化、专业化、规范化，并通过对设计文件、技术标准、相关施工及验收规范的正确执行，确保工程质量，特编制本定向钻穿越监理实施细则。
1.2范围本监理细则只适用于定向钻穿越施工现场监理控制实施。
2.编制依据2.1本监理部编制的监理规划2.2《建设工程监理规范》 GB50319-2013；2.3设计文件指定的技术标准、施工及验收规范，主要规范如下：（1）《油气输送管道穿越工程施工规范》 GB50424－2007；（2）《油气长输管道工程施工及验收规范》 GB50369－2006；（3）《输气管道工程设计规范》 GB50251—2003；（4）《油气输送管道穿越工程设计规范》 GB50423—2007；(5)《油气输送用钢制弯管》 SY/T5257—2004；（6）《管道干线标记设置技术规定》 SY/T6064—2011；(7)《建筑结构荷载规范》（2006年版） GB50009—2012；（8）《建筑物抗震设计规范》 GB50011—2010；（9）《石油建设工程质量检验评定标准管道穿跨越工程》 SY4207—2007；2.4施工承包单位编制的《施工组织设计(方案)》2.5设计说明文件2.6线路工程施工技术要求3.工程概况及基本规定（1）（2）基本规定：A．施工前，应进行地质勘察和技术交底，施工单位应及时向监理做材料报验及原始资料的记录。
施工中，施工单位应及时进行原始资料的填写和整理并及时找现场监理人员复查签字。
水平定向钻监理细则
天长市高邮湖水环境综合整治工程水平定向钻施工监理细则目录一、建设工程概况二、本工程水平定向钻施工重难点三、编制依据四、监理工作目标五、监理工作范围六、监理工作流程七、监理工作的控制要点八、监理工作的方法和措施九、应急处置预案天长市高邮湖水环境综合整治工程水平定向钻施工监理细则一、建设工程概况1.1建设工程名称：天长市高邮湖水环境综合整治工程1.2建设工程地点：天长市1.3建设单位：天长市中交上航爱尔斯水环境建设投资有限公司1.4建设工程组成及规模天长市高邮湖水环境综合整治工程建设内容主要包括：（1）、铜龙河治理工程。
（2）、杨村河治理工程。
（3）、王桥河治理工程。
（4）、渔船码头基础设施提升工程。
其中（1）—（3）中包括集镇排水系统完善工程（除王桥河）、村庄污水收集处理工程、农田面源污染治理工程、河道环境综合治理工程。
项目概算5.44亿元，建设期为3年。
1.5 项目概算：5.44亿元1.6建设期:3年1.7质量标准：工程质量符合国家及行业标准1.8现阶段实施的项目为：古铜龙河整治工程：主要包括河道清淤、水系连通、生态岸线建设和沿河截污管网铺设等建设内容：1）、河道清淤工程范围为桩号GK0+000-GK1+275，长1275米，河底高程4.5-3.7米（1985国家高程基准）。
2）、水系连通工程主要通过埋设200多米的管涵，实现S205省道两侧古铜龙河段的连通。
3）、生态岸线建设施工范围为古铜龙河两岸，主要包括生态挡墙、生态护坡建设。
4）截污管网铺设主要是沿古铜龙河两岸铺设1380米截污管道，收集两岸排入古铜龙河的污水进入提升泵站，并输送至铜城镇污水处理厂处理。
杨村河20#支流河道清淤工程：主要包括2.4km杨村河支流河道清淤，清淤量约9万m³。
铜城镇镇区管网完善工程：污水管道规模为：铜龙河以北区域管径为DN400~DN500，污水排入古铜龙河污水提升泵站，通过压力污水管排入状元大道新建污水管；铜龙河以南区域管径为DN400~DN600，污水管道沿人民路、光明路、状元大道、创业路、S205 省道、花园路、富民路、兴民路、余庄路等道路布置，最终汇入铜城镇污水处理厂进行处理。
定向钻工程监理实施细则
B13定向钻工程监理实施细则内容提要:专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）:专业监理工程师：总监理工程师:日期：一、专业工程特点：定向钻技术由于采用非开挖施工,具有不破坏路面（只开挖工作坑和接受坑）、不阻断交通、不影响环境等优点,在通信管道穿越道路、河流和不允许开挖地段的建设中已经大量使用。
定向钻由专用的钻机进行机械施工。
通过导向钻孔，确定穿越管孔的轨迹，再通过扩孔、清孔，回拉管材,形成通信线路的管道。
随着城市建设的大规模实施，输油、输气、供水、供电、污水、雨水等各种管网密布地下，定向钻施工的风险越来越大，各种事故时有发生。
所以,必须对定向钻施工的全过程进行严格、科学地管控，以保证施工过程的安全性，减少不必要的损失，取得良好的经济效益和社会效应。
二、监理工作流程（一)工程进度控制流程图（二）开工准备阶段质量控制工作流程图（三）施工阶段质量控制工作流程图(四）竣工验收阶段质量控制工作流程图:（五）工程投资控制流程图：三、监理工作控制目标及控制要点四、监理工作方法及措施（一）施工前的准备工作：1、审查施工许可手续办理情况：因涉及占道施工、绿化地占用等情况,施工前应到政府相关部门办理行政审批手续,取得法规的认可。
2、严格要求施工单位开工前必须进行现场查勘。
目前各种地下管线种类繁多（如供水管、污水管、雨水管、消防水管、热力蒸汽管、燃气管、直埋电力电缆、直埋军用光缆、路灯电源、交通监控管线、广电网络、各通信运营商光电管线等等），走向复杂，敷设方式各不相同，埋深无统一规范，所以必须对顶管段落的周围地下设施进行仔细的查勘.主要是打开相关检查井盖,记录各种管线的埋深、走向，观察段落周边地区地面的标记、标识、地貌，必要时与物权单位联系,获得详细资料。
3、督促施工单位根据现场查勘的结果,编制并提交一份详细、科学、可行的施工方案。
明确施工方法、最终扩孔孔径、各点保证深度、导向调整步骤等。
定向钻穿越在塔里木河穿越过程中监理控制要点

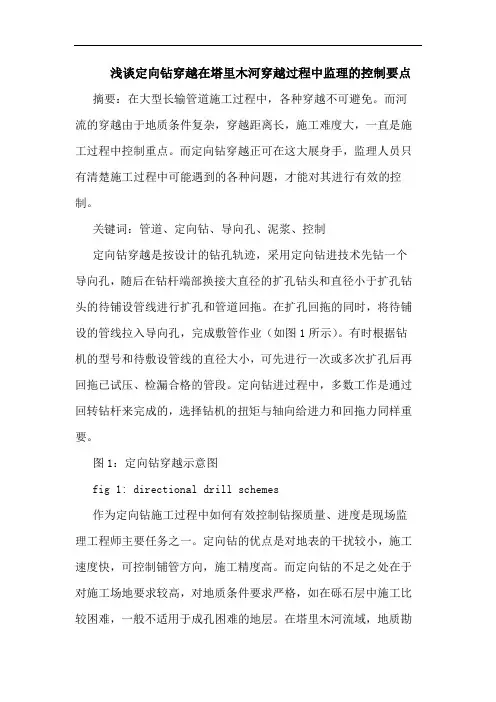

浅谈定向钻穿越在塔里木河穿越过程中监理的控制要点摘要：在大型长输管道施工过程中，各种穿越不可避免。
而河流的穿越由于地质条件复杂，穿越距离长，施工难度大，一直是施工过程中控制重点。
而定向钻穿越正可在这大展身手，监理人员只有清楚施工过程中可能遇到的各种问题，才能对其进行有效的控制。
关键词：管道、定向钻、导向孔、泥浆、控制定向钻穿越是按设计的钻孔轨迹，采用定向钻进技术先钻一个导向孔，随后在钻杆端部换接大直径的扩孔钻头和直径小于扩孔钻头的待铺设管线进行扩孔和管道回拖。
在扩孔回拖的同时，将待铺设的管线拉入导向孔，完成敷管作业（如图1所示）。
有时根据钻机的型号和待敷设管线的直径大小，可先进行一次或多次扩孔后再回拖已试压、检漏合格的管段。
定向钻进过程中，多数工作是通过回转钻杆来完成的，选择钻机的扭矩与轴向给进力和回拖力同样重要。
图1：定向钻穿越示意图fig 1: directional drill schemes作为定向钻施工过程中如何有效控制钻探质量、进度是现场监理工程师主要任务之一。
定向钻的优点是对地表的干扰较小，施工速度快，可控制铺管方向，施工精度高。
而定向钻的不足之处在于对施工场地要求较高，对地质条件要求严格，如在砾石层中施工比较困难，一般不适用于成孔困难的地层。
在塔里木河流域，地质勘探的结果为粉质沙土，应该是比较容易地钻孔。
但是由于当地的水质不适于泥浆配比，在钻探过程中地质多次出现不均匀分布胶泥土质，给钻孔、扩孔带来困难。
1．定向钻穿越施工前，应有地质详勘报告。
专业监理必须了解穿越志段的地质情况，建设单位必须向监理提供必需的地质详勘报告等，如：平面图、地质剖面图、取样深度、含水量、饱和度、颗粒度、标准贯人数、液性指数、塑性指数、液限、塑限等，有岩石层时需提供岩芯采收率、无侧压极限应力、岩石硬度和强度。
对勘探提供的地质资料进行详细的核实，使地质资料必须满足定向钻适宜的地质是定向钻制定钻探的重要条件。
如定向钻适宜于穿越的地质条件有：粘土、亚粘土、成孔条件好的砂层和软岩石层等。
管线定向钻穿越的技术监理指导

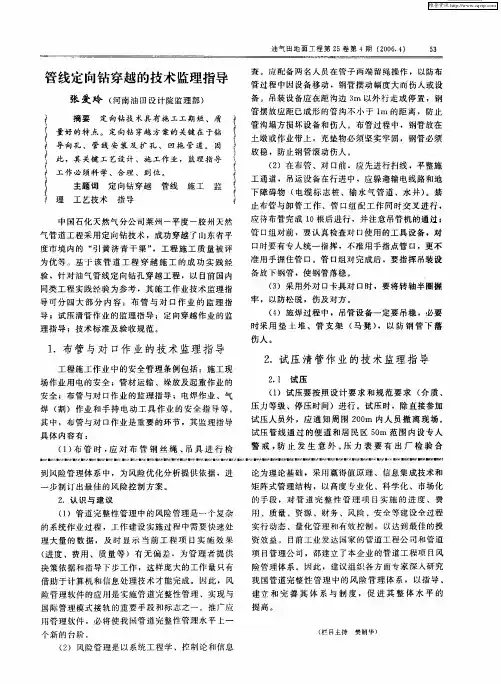

管 沟塌方 损坏设 备和伤人 。布 管过程 中 ，钢管 放在
土墩或作业 带上 ，充垫 物必须 坚实牢 固 ，钢管必 须 放 稳 ，防止 钢管 滚动伤人 。 （ ）在布管 、对 口前 ，应 先进行 扫线 ，平 整施 ２ 工 通道 ，吊运设 备在行进 中 ，应躲避输 电线路 和地 下 障 碍物 （ 电缆 标 志桩 、输 水 气管 道 、水 井 ） 。禁 止 布管与卸 管工 作 、管 口组 配工 作 同时交 叉 进行 。 应 待布管完 成 ｌ Ｏ根后进行 ，并 注意 吊管机的通过 ； 管 口组对前 ，要认 真检查对 ｒ使 用的工具 设备 ，对 ］ 口时要有专 人统一 指挥 ，不准用 手指点 管 口，更不 准用 手握住 管 口。管 口组对 完 成后 ，要指 挥 吊装设 备 放下钢管 ，使 钢管落稳 。 （ ）采 用外对 口卡具对 口时 ，要将转 轴半 圈握 ３ 牢 ，以防松 脱 ，伤及对方 。 （ ）施 焊过 程中 ，吊管设 备一定要 吊稳 ，必要 ４ 时 采 用 垫 土 堆 、管 支 架 （ 凳 ） 以 防 钢 管 下 落 马 ， 伤人 。
验 ，针 对油气 管线定 向钻 孔穿 越工程 ，以 目前 国内
同类工 程实践 经验 为参考 ，其施 工作业 技术 监理指 导可分 四 大 部分 内 容 ：布 管 与 对 口作 业 的监 理 指
导 ；试 压 清 管 作 业 的 监 理 指 导 ；定 向 穿 越 作 业 的 监
理指导 ；技术 标准 及验收 规范 。
导 向孔 、管 线 安 装 及 扩 孔 、 回 拖 管 道 。 因
查 。应 配备 两名 人员 在管子两 端 留绳操作 ，以防布
管 过程 中凶 没备 移动 ，钢管摆 动幅度 大而 伤人或设 备 。吊装 设备应 在距 沟边 ３ 以外 行 走或停 置 ，钢 ｍ 管 摆放应距 已成形 的管 沟不 小 于 ｌ 的距 离 ，防止 ｍ
牵引管(拖拉管)监理细则
（10）、回拉管道前应检查管道连接的焊接质量、防腐质量，检查合格方能进行回拉管道。
（11）、回拉管材施工中，操作人员应密切注意钻机回拉力、扭矩变化，采取措施尽可能减少摩擦阻力。现场记录按要求填写。
（12）、管道拖拉就位后，砌筑检查井。管道与检查井墙接头处应安放遇水膨胀橡胶止水圈等止水材料。检查井外侧回填时，先回填中粗砂至管顶以上0.5m，分层浇水密实。
（2）、工程占地范围内尚未拆迁的建筑物及其它障碍物；
（3）、施工中可能危及安全的建筑物及设施。
5、交桩和定线检查。在业主的主持下，设计单位在现场逐点向监理、业主代表交桩，并转交各桩点的坐标、标高等技术数据资料；
6、审核承包人的开工准备工作。在工程开工前，承包人应按合同要求准备好满足工程需要的人员、设备和材料，并在开工前3天提出开工申请报告和各项送审材料。监理工程师进场后应着手对承包人的开工准备做调查，必须在第一次工地会议以前审查完毕，提出审批意见。
四、监理工作流程
见附表。
五、监理工作控制目标及控制要点
1、质量控制目标：确保工程质量合格，宁通公路路面变形控制在规范允许范围内。控制要点：检查管道管材、管道焊接质量，检查管道防腐质量；审查施工方案；检查钻孔轨迹，施工方法，检查泥浆的失水量，检查造斜段以及管道外壁注浆充填密实情况。
2、工期目标：确保合同工期的实现。控制要点：审核进度计划和保证措施，施工中核对并及时纠偏。
（2）、定向钻机安装应符合下列要求：
1）钻机应安装在管道中心线延伸的起始位置；
2）调整机架方位应符合设计的钻孔轴线；
3）按钻机倾角指示装置调整机架，应符合轨迹设计规定的入土角，施工前应用探测仪复查或采用测量计算的方法复核；
牵引管(拖拉管)监理细则

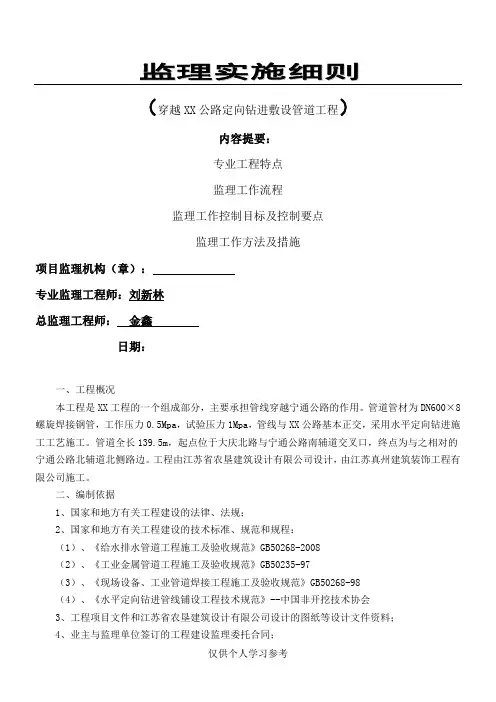

监理实施细则（穿越XX公路定向钻进敷设管道工程）内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：刘新林总监理工程师：金鑫日期：2010.1.13一、工程概况本工程是XX工程的一个组成部分，主要承担管线穿越宁通公路的作用。
管道管材为DN600×8螺旋焊接钢管，工作压力0.5Mpa，试验压力1 Mpa，管线与XX公路基本正交，采用水平定向钻进施工工艺施工。
管道全长139.5m，起点位于大庆北路与宁通公路南辅道交叉口，终点为与之相对的宁通公路北辅道北侧路边。
工程由江苏省农垦建筑设计有限公司设计，由江苏真州建筑装饰工程有限公司施工。
二、编制依据1、国家和地方有关工程建设的法律、法规；2、国家和地方有关工程建设的技术标准、规范和规程：（1）、《给水排水管道工程施工及验收规范》GB50268-2008（2）、《工业金属管道工程施工及验收规范》GB50235-97（3）、《现场设备、工业管道焊接工程施工及验收规范》GB50268-98（4）、《水平定向钻进管线铺设工程技术规范》--中国非开挖技术协会3、工程项目文件和江苏省农垦建筑设计有限公司设计的图纸等设计文件资料；4、业主与监理单位签订的工程建设监理委托合同；5、监理招标文件和投标文件；6、建设单位与承包单位签订的建设工程施工承包合同；7、业主与监理单位签订的补充或修改文件；8、施工单位的施工组织设计；9、工程监理规划；10、业主的各种指示、通知等。
三、工程特点1、工程采用水平定向钻进施工工艺铺设管道，需专业施工队施工；2、穿越的公路为宁通公路，是一条重要的国道高速公路，车流量大；3、工程起点、终点周边环境复杂，两端造斜距离较为紧张，要做好安全防护工作；4、拖拉的管道是DN600×8螺旋焊接钢管，出土造斜段需开挖后完成拖管施工。
四、监理工作流程见附表。
五、监理工作控制目标及控制要点1、质量控制目标：确保工程质量合格，宁通公路路面变形控制在规范允许范围内。
定向钻工程监理实施细则
B13定向钻工程监理实施细则内容提要：专业工程特点监理工作流程监理工作控制目标及控制要点监理工作方法及措施项目监理机构（章）：专业监理工程师：总监理工程师：日期：一、专业工程特点：定向钻技术由于采用非开挖施工，具有不破坏路面（只开挖工作坑和接受坑）、不阻断交通、不影响环境等优点，在通信管道穿越道路、河流和不允许开挖地段的建设中已经大量使用。
定向钻由专用的钻机进行机械施工。
通过导向钻孔，确定穿越管孔的轨迹，再通过扩孔、清孔，回拉管材，形成通信线路的管道。
随着城市建设的大规模实施，输油、输气、供水、供电、污水、雨水等各种管网密布地下，定向钻施工的风险越来越大，各种事故时有发生。
所以，必须对定向钻施工的全过程进行严格、科学地管控，以保证施工过程的安全性，减少不必要的损失，取得良好的经济效益和社会效应。
二、监理工作流程（一）工程进度控制流程图（二）开工准备阶段质量控制工作流程图（三）施工阶段质量控制工作流程图（四）竣工验收阶段质量控制工作流程图：（五）工程投资控制流程图：三、监理工作控制目标及控制要点四、监理工作方法及措施（一）施工前的准备工作：1、审查施工许可手续办理情况：因涉及占道施工、绿化地占用等情况，施工前应到政府相关部门办理行政审批手续，取得法规的认可。
2、严格要求施工单位开工前必须进行现场查勘。
目前各种地下管线种类繁多（如供水管、污水管、雨水管、消防水管、热力蒸汽管、燃气管、直埋电力电缆、直埋军用光缆、路灯电源、交通监控管线、广电网络、各通信运营商光电管线等等），走向复杂，敷设方式各不相同，埋深无统一规范，所以必须对顶管段落的周围地下设施进行仔细的查勘。
主要是打开相关检查井盖，记录各种管线的埋深、走向，观察段落周边地区地面的标记、标识、地貌，必要时与物权单位联系，获得详细资料。
3、督促施工单位根据现场查勘的结果，编制并提交一份详细、科学、可行的施工方案。
明确施工方法、最终扩孔孔径、各点保证深度、导向调整步骤等。
