工学院毕业设计（论文）题目：普通轿车前轮盘式制动器的设计专业：车辆工程班级: 07车辆(4）班姓名：徐玉林学号: 1608070421指导教师：李同杰日期： 2010年12月目录摘要 (4)第一章绪论 (5)1。
1 引言 (5)1.2 制动器的发展历程 (5)1.3 国内汽车盘式制动器的应用 (8)1。
4 国外汽车盘式制动器的应用 (9)1。
5 目前制动器的现状 (11)第二章制动器的结构与设计原则 (17)2。
1 汽车制动系功用及分类 (17)2.2 盘式制动器的分类与介绍 (17)2.3 轿车前轮盘式制动器的结构与工作原理 (18)2.4 制动器设计的一般原则 (21)2。
汽车盘式制动器设计(毕业设计)[管理资料]
![汽车盘式制动器设计(毕业设计)[管理资料]](https://img.taocdn.com/s3/m/ef408df6eff9aef8951e0662.png)
汽车的设计与生产涉及到许多领域，其独有的安全性、经济性、舒适性等众多指标，也对设计提出了更高的要求。
汽车制动系统是汽车行驶的一个重要主动安全系统，其性能的好坏对汽车的行驶安全有着重要影响。
随着汽车的形式速度和路面情况复杂程度的提高，更加需要高性能、长寿命的制动系统。
其性能的好坏对汽车的行驶安全有着重要影响，如果此系统不能正常工作，车上的驾驶员和乘客将会受到车祸的伤害。
汽车是现代交通工具中用得最多、最普遍、也是运用得最方便的交通工具。
汽车制动系统是汽车底盘上的一个重要系统，它是制约汽车运动的装置，而制动器又是制动系中直接作用制约汽车运动的一个关键装置，是汽车上最重要的安全件。
汽车的制动性能直接影响汽车的行驶安全性。
随着公路业的迅速发展和车流密度的日益增大，人们对安全性、可靠性的要求越来越高，为保证人身和车辆安全，必须为汽车配备十分可靠的制动系统。
车辆在形式过程中要频繁进行制动操作，由于制动性能的好坏直接关系到交通和人身安全，因此制动性能是车辆非常重要的性能之一，改善汽车的制动性能始终是汽车设计制造和使用部门的重要任务。
现代汽车普遍采用的摩擦式制动器的实际工作性能是整个制动系中最复杂、最不稳定的因素，因此改进制动器机构、解决制约其性能的突出问题具有非常重要的意义。
对制动器的早期研究侧重于试验研究其摩擦特性，随着用户对其制动性能和使用寿命要求的不断提高，有关其基础理论与应用方面的研究也在深入进行。
目前，汽车所用的制动器几乎都是摩擦式的，可分为鼓式和盘式两大类。
盘式制动器被普遍使用。
但由于为了提高其制动效能而必须加制动增力系统，使其造价较高，故低端车一般还是使用前盘后鼓式。
汽车制动过程实际上是一个能量转换过程，它把汽车行驶时产生的动能转换为热能。
高速行驶的汽车如果频繁使用制动器，制动器因摩擦会产生大量的热量，使制动器温度急剧升高，如果不能及时的为制动器散热，它的效率就会大大降低，影响制动性能，出现所谓的制动效能热衰退现象。
盘式制动器主要构件的设计

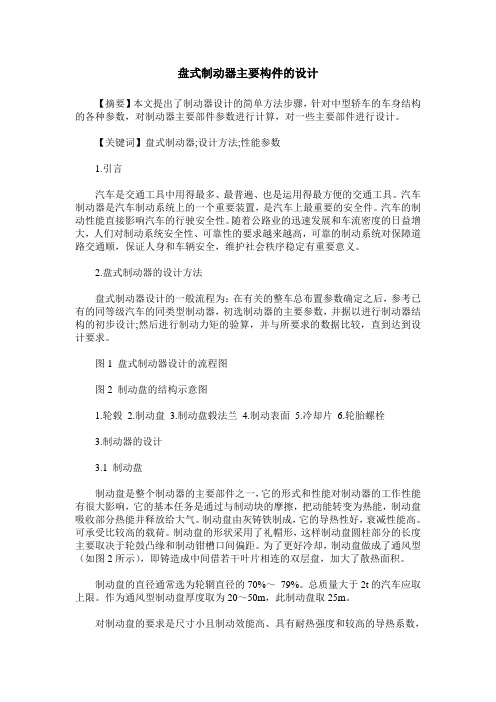

盘式制动器主要构件的设计【摘要】本文提出了制动器设计的简单方法步骤，针对中型轿车的车身结构的各种参数，对制动器主要部件参数进行计算，对一些主要部件进行设计。
【关键词】盘式制动器;设计方法;性能参数1.引言汽车是交通工具中用得最多、最普遍、也是运用得最方便的交通工具。
汽车制动器是汽车制动系统上的一个重要装置，是汽车上最重要的安全件。
汽车的制动性能直接影响汽车的行驶安全性。
随着公路业的迅速发展和车流密度的日益增大，人们对制动系统安全性、可靠性的要求越来越高，可靠的制动系统对保障道路交通顺，保证人身和车辆安全，维护社会秩序稳定有重要意义。
2.盘式制动器的设计方法盘式制动器设计的一般流程为：在有关的整车总布置参数确定之后，参考已有的同等级汽车的同类型制动器，初选制动器的主要参数，并据以进行制动器结构的初步设计;然后进行制动力矩的验算，并与所要求的数据比较，直到达到设计要求。
图1 盘式制动器设计的流程图图2 制动盘的结构示意图1.轮毂2.制动盘3.制动盘毂法兰4.制动表面5.冷却片6.轮胎螺栓3.制动器的设计3.1 制动盘制动盘是整个制动器的主要部件之一，它的形式和性能对制动器的工作性能有很大影响，它的基本任务是通过与制动块的摩擦，把动能转变为热能，制动盘吸收部分热能并释放给大气。
制动盘由灰铸铁制成，它的导热性好，衰减性能高。
可承受比较高的载荷。
制动盘的形状采用了礼帽形，这样制动盘圆柱部分的长度主要取决于轮鼓凸缘和制动钳槽口间偏距。
为了更好冷却，制动盘做成了通风型（如图2所示），即铸造成中间借若干叶片相连的双层盘，加大了散热面积。
制动盘的直径通常选为轮辋直径的70%～79%。
总质量大于2t的汽车应取上限。
作为通风型制动盘厚度取为20～50m，此制动盘取25m。
对制动盘的要求是尺寸小且制动效能高、具有耐热强度和较高的导热系数，有一定的强度和刚度，尽可能使摩擦表面产生的噪声不发生共振且有衰减振动的性能，还应重视防锈。
盘式制动器毕业设计
盘式制动器毕业设计一、选题背景盘式制动器是现代汽车制动系统中最常用的一种制动器，其优点包括制动效果好、散热能力强、使用寿命长等。
因此，本人选择盘式制动器作为毕业设计的研究对象。
二、研究目的本次毕业设计旨在通过对盘式制动器的设计和分析，掌握盘式制动器的工作原理和设计方法，并进一步提高自己的工程实践能力。
三、研究内容1. 盘式制动器原理分析通过对盘式制动器的结构和工作原理进行分析，了解盘式制动器的基本工作原理和特点。
2. 盘式制动器设计要点根据盘式制动器的工作原理和特点，探讨盘式制动器设计中需要考虑的因素，包括材料选择、摩擦系数计算、刹车片形状等。
3. 盘式制动器性能测试与优化通过对已经设计好的盘式制动器进行性能测试，了解其刹车效果和散热情况，并根据测试结果进行优化。
四、研究方法1. 理论分析法：通过文献资料和相关标准，了解盘式制动器的基本原理和设计要点。
2. 数值模拟法：通过使用有限元分析软件对盘式制动器进行模拟分析，了解其在不同工况下的受力情况和散热情况。
3. 实验测试法：通过对已经设计好的盘式制动器进行实验测试，了解其刹车效果和散热情况，并根据测试结果进行优化。
五、研究成果1. 盘式制动器设计图纸和材料清单根据所学知识和研究结果，完成盘式制动器的设计图纸，并列出所需材料清单。
2. 盘式制动器性能测试报告根据实验测试结果，撰写盘式制动器性能测试报告，包括刹车效果、散热情况等方面的数据分析和优化建议。
3. 相关论文发表将研究成果整理成论文，并提交相关期刊或会议进行发表。
六、进度安排1. 第一阶段（1周）：文献资料查找和整理。
2. 第二阶段（2周）：盘式制动器原理分析。
3. 第三阶段（3周）：盘式制动器设计要点探讨。
4. 第四阶段（4周）：盘式制动器数值模拟分析。
5. 第五阶段（5周）：盘式制动器实验测试和性能优化。
6. 第六阶段（2周）：论文撰写和修改。
七、预期效果通过本次毕业设计，我将深入了解盘式制动器的工作原理和设计方法，掌握有限元分析软件的使用技巧，提高自己的工程实践能力。
盘式制动器设计
盘式制动器设计(总20页)本页仅作为文档页封面，使用时可以删除This document is for reference only-rar21year.March目录绪论 (2)一、设计任务书 (2)二、盘式制动器结构形式简介 .................... 错误!未定义书签。
2.1、盘式制动器的分类...................... 错误!未定义书签。
2.2、盘式制动器的优缺点.................... 错误!未定义书签。
2.3、该车制动器结构的最终选择.............. 错误!未定义书签。
三、制动器的参数和设计 ........................ 错误!未定义书签。
3.1、制动盘直径............................ 错误!未定义书签。
3.2、制动盘厚度............................ 错误!未定义书签。
3.3、摩擦衬块的内半径和外半径.............. 错误!未定义书签。
3.4、摩擦衬块面积.......................... 错误!未定义书签。
3.5、制动轮缸压强.......................... 错误!未定义书签。
3.6、摩擦力的计算和摩擦系数的验算.......... 错误!未定义书签。
3.7、制动力矩的计算和验算.................. 错误!未定义书签。
3.8、驻车制动计算.......................... 错误!未定义书签。
四、制动器的主要零部件的结构设计 .............. 错误!未定义书签。
4.1、制动盘................................ 错误!未定义书签。
4.2、制动钳................................ 错误!未定义书签。
4.3、制动块................................ 错误!未定义书签。
汽车设计课程设计—盘式制动器
一、轿车主要性能参数主要尺寸和参数：（1）、轴距：L=3。
05m（2）、总质量：M=2200kg（3）、质心高度：1。
0m（4）、前轴负荷率：35％；即质心到前后轴距离分别为(5）、轮胎参数:225/60R16；即轮胎的名义断面宽度为225mm，高宽比为60％，轮辋直径为16英寸（406.4mm)则轮胎有效半径为：轮胎有效半径=轮辋半径+（名义断面宽度×高宽比）所以轮胎有效半径（6）、制动性能要求:初速度为50KM/h时,制动距离为15m.则满足制动性能要求的制动减速度由：计算最大减速度，其中；S=15m；；。
经计算得最大减速度因为滑动钳式盘式制动器只在制动盘的一侧装油缸，结构简单，造价低廉,易于布置，结构尺寸紧凑，可以将制动器进一步移近轮毂，同一组制动块可兼用于行车和驻车制动。
滑动钳由于没有跨越制动盘的油道或油管,减少了受热机会,单侧油缸又位于盘的内侧，受车轮遮蔽较少使冷却条件较好，另外，单侧油缸的活塞比两侧油缸的活塞要长，也增大了油缸的散热面积，因此制动液温度比用固定钳时低30℃～50℃，气化的可能性较小.所以这里所设计的制动器形式选用：滑动钳式盘式制动器三，盘式制动器主要参数的确定1.制动盘直径D制动盘直径D希望尽可能大，这时制动盘的有效半径得以增大，就可以降低制动钳的夹紧力，降低摩擦衬块的单位压力和工作温度.但制动盘直径D受轮辋直径的限制.通常，制动盘的直径D选择为轮辋直径的70%～79％，而总质量大于2t的汽车应取其上限.该乘用车的轮辋直径为16英寸（406。
4mm)，且总质量：M=2200kg 所以制动盘直径取D=320mm。
2。
制动盘的厚度h制动盘厚度h直接影响着制动盘质量和工作时的温升。
为使质量不至于太大，制动盘厚度应取得适当小些；为了降低制动工作时的温升，制动盘厚度又不能过小。
制动盘可以制成实心的，而为了通风散热，又可以在制动盘工作面之间铸出通风孔道.这里选用通风式制动盘,制动盘厚度取h=25mm。
汽车盘式制动器设计
机械工程学院毕业设计题目：汽车盘式制动器设计专业：车辆工程班级：姓名：学号：指导教师：日期：2016.5.26目录摘要 (3)前言 (3)1绪论 (4)1.1 制动系统设计的意义 (4)1.2 本次制动系统应达到的目标 (4)2制动系统方案论证分析与选择 (4)2.1 盘式制动器 (5)2.2 简单制动系 (5)2.3 动力制动系 (5)2.4 伺服制动系 (6)2.5 液压分路系统的形式的选择 (6)2.6 液压制动主缸的设计方案 (6)3盘式制动器概述 (8)3.1制动盘 (8)3.2制动摩擦衬块 (9)3.3 盘式制动器操纵机构 (9)4制动系统设计计算 (10)4.1 相关主要参数 (10)4.2 同步附着系数的分析 (11)4.3 分析计算法向作用力 (11)4.4 制动力矩分配系数的选取和计算 (12)4.5 制动器制动力矩的确定 (12)4.6 盘式制动器主要参数确定 (13)4.7 盘式制动器的制动力计算 (15)4.8 制动器主要零部件的结构设计 (16)5液压制动驱动机构的设计计算 (17)5.1 前轮制动轮缸直径d的确定 (17)5.2 制动主缸直径0d的确定 (17)5.3 制动踏板力p F和制动踏板工作行程p S (18)第6章制动性能分析 (19)6.1 制动性能评价指标 (20)6.2 制动效能 (20)6.3 制动效能的恒定性 (20)6.4 制动时汽车方向的稳定性 (20)6.5 制动器制动力分配曲线分析 (21)6 .6制动减速度j和制动距离。
(22)6.7 摩擦衬块的磨损特性计算 (22)7总结 (24)参考文献 (25)致谢 (25)Abstract (26)附录 (26)汽车盘式制动器设计摘要此片设计主要讲述了盘式制动器的整体设计，有对于整体机构的设计分析，还有数据的比对和选取。
盘式制动器主要的工作原理和结构原理等等，这样我自己会更好的更熟练的掌握设计这一方面，除此外本文还讲述了盘式制动器中的摩擦衬块特性。
盘式制动器设计计算
盘式制动器的设计计算4.1相关主要技术参数整备质量 1570 kg载客人数 5 人最大总质量 2470 kg轴距 2737 mm载荷分配：空载：前 800 Kg 后 770 Kg满载：前 990 Kg 后 1310 Kg重心位置： Hg（满）=725Hg（空）=776轮胎型号 245/45 R184.2盘式制动器主要参数的确定4.2.1制动前盘直径D制动盘直径D应尽可能取大些，这使制动盘的有效半径得到增加，可以降低制动钳的夹紧力，减少衬块的单位压力和工作温度。
受轮辋直径的限制，制动盘的直径通常选择为轮辋直径的70%～79%。
根据在给出的汽车轮胎半径为18in，即轮辋直径为18×25.4=457.2≈457mm，同时参照一些车型的制动盘直径后选定该轻型较车盘式制动器的制动盘直径为356mm（制动盘的直径取轮辋直径的77.9%）。
4.2.2制动前盘厚度h制动盘在工作时不仅承受着制动块作用的法向力和切向力，而且承受着热负荷。
为了改善冷却效果，钳盘式制动器的制动盘有的铸成中间有径向通风槽的双层盘这样可大大地增加散热面积，降低温升约20％一30％，但盘的整体厚度较厚。
而一般不带通风槽的客车制动盘，其厚度约在l0mm—13mm之间。
为了使质量小些，制动盘厚度不宜取得很大。
这里取厚度为12mm。
4.2.3前盘摩擦衬块外半径2R与内半径1R摩擦衬块的外半径R2与内半径R1的比值不大于1.5。
若此比值偏大，工作时摩擦衬块外缘与内缘的圆周速度相差较大，则其磨损就会不均匀，接触面积将减小，最终会导致制动力矩变化大。
根据前面制动盘直径的确定：R初取168mm。
由于制动盘的半径为178mm，而摩擦衬块的外半径要比制动盘的半径小，2R为124mm。
则1R，对于常见的具有扇行摩擦表面的衬块，若其径向宽度不很大，取R等于平均半径m同时也等于有效半径e R ，而平均半径mm R R R m 146221=+= 而式中1R 、2R 也就是摩擦衬块的内外半径，即mm R R 29221=+ 擦衬块的有效半径文献[3]R e =()()mm R R R R 14712848*32835008*2*3*221223132==-- (4—1)与平均半径R m =146mm 的值相差不大，且满足m=738.016812421==R R <1,()()4124.0738.1738.0122<==+m m 的要求， 所以取R=146mm 。
盘式制动器设计范文
盘式制动器设计范文盘式制动器是一种常见的汽车制动系统，在汽车制动过程中起到关键作用。
它由刹车盘、刹车片、刹车卡钳、刹车片卡钳、制动油管等组成。
以下是关于盘式制动器设计的一些信息，涵盖了设计原则、材料选择、结构设计等方面。
1.设计原则：（1）刹车力的均匀分布：刹车力要均匀分布到所有刹车片中，以确保制动效果稳定。
（2）热量散发和通风：盘式制动器在制动过程中会产生大量的热量，需要在设计中考虑热量的散发和通风，以避免制动效果因过热而下降。
（3）轻量化：盘式制动器需要在保证安全性能的基础上尽可能轻量化，以减少整车的质量。
（4）材料的选择：盘式制动器的材料需要具备高温抗磨损和耐腐蚀性能。
2.材料选择：（1）刹车盘：常见的刹车盘材料有钢铁、复合材料和碳陶瓷等。
钢铁材料价格低廉，但其热膨胀系数较大，容易导致制动时的变形；复合材料在热量散发和通风方面较好，但价格较高；碳陶瓷材料具有较好的高温抗磨损性能和轻量化特点，但价格昂贵。
（2）刹车片：常见的刹车片材料有有机材料、半金属材料和陶瓷材料等。
有机材料制动片具有制动效果较好、噪音小、对刹车盘磨损小的特点，但耐高温性能较差；半金属材料制动片具有耐高温性能较好，但噪音大、对刹车盘磨损大；陶瓷材料制动片具有良好的高温抗磨损性能和耐腐蚀性能，但价格昂贵。
（3）刹车卡钳：刹车卡钳一般采用铝合金材料制作，具有较好的强度和轻量化特点。
3.结构设计：（1）刹车盘：刹车盘一般为圆盘状，中间部分为锁定于车轮轮毂上的固定盘，可用螺栓与车轮连接；外边缘为可摩擦的刹车片接触面。
刹车盘一般具有散热孔，以增强热量散发和通风效果。
（2）刹车片：刹车片一般为半圆形，两片作用在刹车盘两侧。
刹车片与刹车盘之间的摩擦产生刹车力。
（3）刹车卡钳：刹车卡钳用于固定刹车片，通常采用活塞和活塞密封圈结构。
活塞在制动过程中施加压力使刹车片与刹车盘接触，并在松开刹车时将刹车片与刹车盘分离。
以上是关于盘式制动器设计的一些信息，涉及了设计原则、材料选择、结构设计等方面。
盘式制动器毕业设计
盘式制动器毕业设计盘式制动器毕业设计引言：盘式制动器是现代汽车制动系统中的重要组成部分，它通过摩擦力将车轮减速或停止，保证了行车的安全性。
在汽车工程领域，盘式制动器的设计和优化是一个重要的研究方向。
本文将探讨盘式制动器的毕业设计，包括设计的基本原理、材料选择、结构设计和性能评估等方面。
一、设计的基本原理盘式制动器的基本原理是利用摩擦力将车轮减速或停止。
当驾驶员踩下制动踏板时，制动液通过液压系统传递到制动器，使制动器的制动钳夹紧刹车盘，产生摩擦力。
刹车盘与车轮相连，当刹车盘受到摩擦力作用时，车轮减速或停止。
设计盘式制动器时，需要考虑制动力的大小、传递的稳定性以及制动器的磨损等因素。
二、材料选择盘式制动器的材料选择对其性能和寿命有着重要影响。
常见的刹车盘材料包括铸铁、钢铁和复合材料等。
铸铁刹车盘具有良好的制动性能和耐磨性，但重量较大。
钢铁刹车盘重量相对较轻，但制动性能略逊于铸铁刹车盘。
复合材料刹车盘由碳纤维和树脂复合而成，具有轻量化、耐高温和制动性能优越等特点。
在设计盘式制动器时，需要根据车辆类型、使用环境和经济成本等因素选择合适的材料。
三、结构设计盘式制动器的结构设计包括制动钳、刹车盘和制动片等部分。
制动钳是盘式制动器的核心部件，通过夹紧刹车盘产生制动力。
制动钳的结构设计需要考虑夹紧力的大小、传递的稳定性和制动片的磨损等因素。
刹车盘的结构设计需要考虑其散热性能和制动片的接触面积等因素。
制动片的结构设计需要考虑其材料和形状，以提高制动性能和寿命。
四、性能评估盘式制动器的性能评估是毕业设计中的重要环节。
常用的性能评估指标包括制动力、制动距离、制动稳定性和磨损等。
制动力是盘式制动器的重要性能指标，需要根据车辆类型和使用需求确定。
制动距离是指车辆从刹车开始到完全停止所需的距离，需要通过实验和仿真等方法进行评估。
制动稳定性是指制动过程中制动力的稳定性和传递的稳定性，需要通过试验和分析等方法进行评估。
磨损是盘式制动器寿命的重要指标，需要通过试验和监测等方法进行评估。
