一、锚杆的定义和用途
锚杆是一种用于支撑和加固地质工程、矿山工程、隧道工程等建筑结构的杆件，其主要作用是固定地层或岩体，防止其发生滑坡、塌方等危险。
锚杆广泛应用于建筑施工中，是一种重要的地基加固设备。
二、锚杆规格型号
1. 直径：锚杆直径通常为12mm-50mm不等。
2. 长度：根据实际需要，锚杆长度可在1m-10m之间。
3. 材质：常见的锚杆材质有钢筋、钢管等。
4. 形状：根据具体使用需求，锚杆形状可分为圆形、扁平形等。
三、技术参数
1. 抗拉强度：抗拉强度是衡量锚杆质量的重要指标，通常在
1000MPa以上。
2. 载荷能力：载荷能力是指锚杆能够承受的最大荷载，在实际使用中应该根据需要进行合理选择。
3. 防腐性能：由于锚杆经常处于潮湿环境中，因此其防腐性能也是重要的考虑因素之一。
4. 安装方式：锚杆的安装方式有多种，常见的有胶囊式、砂浆灌注式等。
四、应用范围
1. 地质工程：锚杆可以用于加固地下隧道、地下室、桥梁等建筑结构。
2. 矿山工程：锚杆可以用于加固矿山巷道、矿井支护等。
3. 隧道工程：锚杆可以用于加固隧道衬砌、隧道壁体等。
五、使用注意事项
1. 在使用锚杆时应根据实际需要选择合适的规格型号和数量。
2. 锚杆的安装必须由专业人员进行，以确保施工质量和安全性。
3. 在使用过程中应定期检查锚杆的状态和固定效果，及时进行维护和
更换。

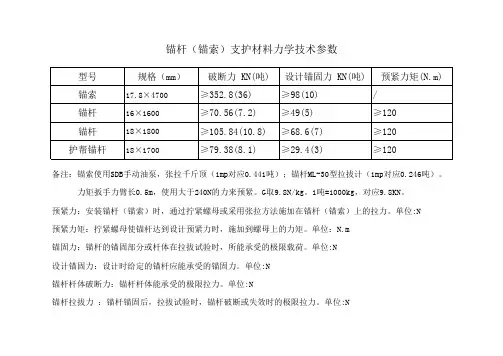

锚杆(锚索)支护材料力学技术参数
锚杆（锚索）支护材料力学技术参数
备注：锚索使用SDB手动油泵，张拉千斤顶（1mp对应0.441吨）；锚杆ML-30型拉拔计（1mp对应0.246吨）。
力矩扳手力臂长0.5m，使用大于240N的力来预紧。
G取9.8N/kg。
1吨=1000kg，对应9.8KN。
预紧力：安装锚杆（锚索）时，通过拧紧螺母或采用张拉方法施加在锚杆（锚索）上的拉力。
单位:N
预紧力矩：拧紧螺母使锚杆达到设计预紧力时，施加到螺母上的力矩。
单位：N.m
锚固力：锚杆的锚固部分或杆体在拉拔试验时，所能承受的极限载荷。
单位:N
设计锚固力：设计时给定的锚杆应能承受的锚固力。
单位:N
锚杆杆体破断力：锚杆杆体能承受的极限拉力。
单位:N
锚杆拉拔力 ：锚杆锚固后，拉拔试验时，锚杆破断或失效时的极限拉力。
单位:N。
管缝式锚杆
03
THANK YOU
Author: 山东亿煤
管缝锚杆规格
1、外径（毫米）：Φ 30,Φ 33,Φ 40，Φ 43 （±0.5）； 2、长度（毫米）：1200、1500、1800、2000、 2500 3、材质：Q235，16Mn，20 Mnsi。
管缝锚杆工作原理
将管缝式锚杆安装于比管径小一些的钻孔 中，这时，将对围岩施加三种力，一种是 在管缝式锚杆全长范围内对孔壁的径向压 力，一种是摩擦力，用以阻止围岩下滑， 还有一种是管缝式锚杆托盘托板的承托力。 这三种力使得围岩更加稳固。
管缝锚杆技术特点
l、原料采用高强合金带钢； 2、安装最简单； 3、无需锚固剂； 4、锚杆与岩体的摩擦力大； 5、具有很高的抗剪、抗拉强度； 02 6、配有高强托盘，托盘受力均匀； 7、巷道高度大于锚杆长度。
03
kate005
管缝锚杆技术要求与性能
1、管缝锚杆表面应平整，无严重拉伤，锈蚀。焊缝应 无裂纹，无气孔夹渣，不允许烧穿管壁。托盘在杆体 上应能自由移动。挡环接口与管缝开口相互错位 170o—190o为宜。 2、挡环焊缝拉脱力≥80kN，杆体极限抗拉力≥110kN， 初锚力≥25kN/m，托盘承载力≥65kN. 管缝锚杆技术性能 102 、初始锚固力：3~7吨； 2、管环拉脱荷载：8~10吨； 3、锚杆管抗拉断能力：12~13吨； 4、耐腐蚀性能比A3钢高20~30%，利于长期使用。
管式锚杆
Author: 山东亿煤
管缝锚杆概述
管缝式锚杆是一种全长锚固，主动加18 五5叁柒15柒陆5固围岩的新型锚杆，它 立体部分是一根纵向开缝的高强度钢管， 当安装于比管径稍小的钻孔时，可立即 在全长范围内对孔壁施加径向压力和阻 止围岩下滑的摩擦力，加上锚杆托盘托 板的承托力，从而使围岩处于三向受力 状态，并实现岩层伟大。在爆破振动围 岩锚移等情况下，后期锚固力有明显增 大，当围岩发生显著位移时，锚杆并不 失去其支护抗力，它比涨壳式锚杆有更 好的特性
缝管锚杆
缝管锚杆用途介绍：缝管式锚杆由杆体、挡环、托盘组成。
杆体由20MnSi带钢冷轧成型，沿杆体纵向留一直缝，其作用机理是：锚杆打入锚杆孔后，管缝被压缩，缝管产生径向弹力，锚杆与被锚岩体之间产生摩擦力，即锚固力，将可能产生移动的岩石迅速固定于母岩之上。
产品简介：1、执行技术标准，MT285-92《缝管锚杆》2、产品型号表示方法：3、无纵肋螺纹锚杆：无纵肋螺纹树脂锚杆金属杆体由杆体、托盘、螺母组成。
杆体采用无纵肋螺纹钢树脂锚杆专用材料，执行标准Q/LYS225-2008（牌号MG335，∮16-22mm）。
无纵肋螺纹树脂锚杆金属杆体的锚固机理是树脂凝固后形成较大的拉应力，防止岩体片邦、冒落。
产品简介：等强螺纹钢式树脂锚杆：等强螺纹钢式树脂锚杆金属杆体执行Q/XWK073-2002标准，它是一种经特殊形式加工制作的杆体与树脂锚固剂、球形螺母、托盘配套，用于煤矿并下支护的新型锚杆。
该锚杆具有结构合理、全长等强、简便可靠、锚固性能好、强度高、适应性强、施工方便等特点，可实现短锚、加长锚和全锚。
主要用于煤矿井下巷道支护，同时也可用于铁路、水电等各类工程的巷道支护。
涨壳式锚杆：涨壳式锚杆已广泛应用于较稳固岩体的井巷工程支护。
历史较久，本厂可按客户要求组织生产供货。
中空注浆锚杆：中空注浆锚杆可分为普通中空注浆锚杆、钢质涨壳中空注浆锚杆和自钻式中空注浆锚杆等类型。
普通中空注浆锚杆应由中空锚杆体、止浆塞、垫板和螺母组成。
可用于各类岩土的支护工程，宜用于中长锚杆支护或地下工程顶部的锚固工程。
钢质涨壳中空注浆锚杆应由中空杆体、钢质涨壳锚固件、止浆塞、垫板和螺母组成。
钢质涨壳中空注浆锚杆适用于需提供初始预应力的岩石支护工程。
自钻式中空注浆锚杆应由钻头、中空杆体、垫板和螺母组成。
适用于松散破碎、成孔困难地层的支护工程。
普通中空注浆锚杆、自钻式中空注浆锚杆和涨壳式预应力注浆锚杆作为一种有效的锚固手段，被大量地应用于隧道的超前支护、径向支护、边坡加固、路基加固、河堤加固、拱角加固以及隧道病害整治工程。
煤矿锚杆支护技术参数
煤矿锚杆支护技术参数
一、锚杆材料参数
1.锚杆材质：锚杆一般采用高强度合金钢材作为材料，具有良好的抗拉强度和耐腐蚀性能。
2. 锚杆直径：根据不同巷道的条件和需要，锚杆直径一般为20mm到32mm之间。
3.锚杆长度：锚杆长度根据巷道的高度进行设计，一般为2m到5m之间。
二、锚杆布置参数
1.锚杆布置密度：锚杆的布置密度根据巷道围岩的稳定性要求进行设计，通常为每平方米布置6到8根锚杆。
2.锚杆锚固长度：锚杆的锚固长度一般为1.5m到2m之间，确保能够有效地抵抗巷道围岩的变形和压力。
3.锚杆锚固间距：锚杆的锚固间距根据不同巷道的岩层条件和压力进行设计，一般为1m到1.5m之间。
三、锚杆支护参数
1.锚杆预应力：锚杆的预应力根据巷道围岩的变形和压力进行调整，一般为6kN到10kN之间。
2.锚杆支护力：锚杆支护力在施工过程中要经过相关计算确定，一般为10kN到20kN之间。
3.锚杆锚固力：锚杆的锚固力需要根据巷道围岩的变形和压力进行计算，确保能够有效地支撑巷道围岩。
四、锚杆支护施工参数
1.锚杆支护施工速度：锚杆支护施工速度一般为每班次30根到50根
之间，具体根据巷道的长度和条件进行安排。
2.锚杆灌浆压力：锚杆灌浆压力应根据巷道围岩的密实程度进行调整，一般为10MPa到20MPa之间。
3.锚杆支护施工质量：锚杆支护施工质量应符合相关技术标准，确保
锚杆支护效果和巷道的安全性。
以上就是煤矿锚杆支护技术参数的一些基本介绍，通过合理的参数设
计和施工操作，可以有效地提高煤矿巷道的稳定性和安全性。
当然，实际
应用中还需要根据具体的矿井条件和需求进行调整和优化。

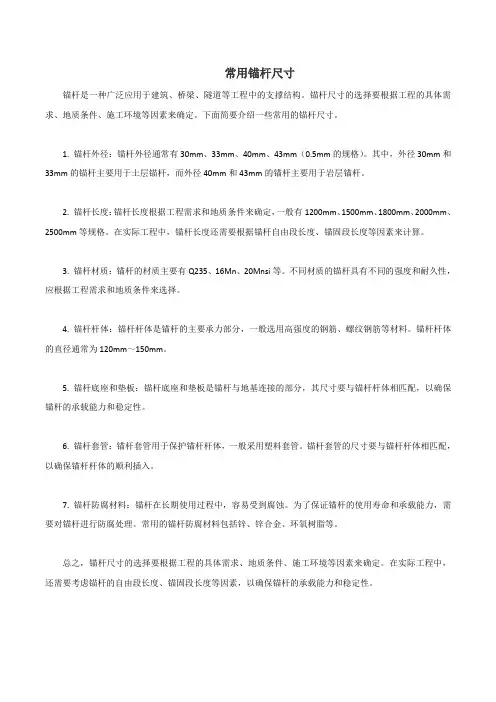

常用锚杆尺寸
常用锚杆尺寸锚杆是一种广泛应用于建筑、桥梁、隧道等工程中的支撑结构。
锚杆尺寸的选择要根据工程的具体需求、地质条件、施工环境等因素来确定。
下面简要介绍一些常用的锚杆尺寸。
1. 锚杆外径：锚杆外径通常有30mm、33mm、40mm、43mm（0.5mm的规格）。
其中，外径30mm和33mm的锚杆主要用于土层锚杆，而外径40mm和43mm的锚杆主要用于岩层锚杆。
2. 锚杆长度：锚杆长度根据工程需求和地质条件来确定，一般有1200mm、1500mm、1800mm、2000mm、2500mm等规格。
在实际工程中，锚杆长度还需要根据锚杆自由段长度、锚固段长度等因素来计算。
3. 锚杆材质：锚杆的材质主要有Q235、16Mn、20Mnsi等。
不同材质的锚杆具有不同的强度和耐久性，应根据工程需求和地质条件来选择。
4. 锚杆杆体：锚杆杆体是锚杆的主要承力部分，一般选用高强度的钢筋、螺纹钢筋等材料。
锚杆杆体的直径通常为120mm～150mm。
5. 锚杆底座和垫板：锚杆底座和垫板是锚杆与地基连接的部分，其尺寸要与锚杆杆体相匹配，以确保锚杆的承载能力和稳定性。
6. 锚杆套管：锚杆套管用于保护锚杆杆体，一般采用塑料套管。
锚杆套管的尺寸要与锚杆杆体相匹配，以确保锚杆杆体的顺利插入。
7. 锚杆防腐材料：锚杆在长期使用过程中，容易受到腐蚀。
为了保证锚杆的使用寿命和承载能力，需要对锚杆进行防腐处理。
常用的锚杆防腐材料包括锌、锌合金、环氧树脂等。
总之，锚杆尺寸的选择要根据工程的具体需求、地质条件、施工环境等因素来确定。
在实际工程中，还需要考虑锚杆的自由段长度、锚固段长度等因素，以确保锚杆的承载能力和稳定性。
缝管锚杆，基坑支护规范
６ ６ 杆体极限抗拉力试验： ．
试件制备： 任意截取杆体中部 ３０ ０ｍ ｍ长管段， 两端均焊上相应的连接头。 ６ ６ ２ ． ． 试验方法按 Ｇ ２８ Ｂ 中有关规定进行。 ２
６６１ ．．
６ ７ 初锚力试验 ： ．
把缝管锚杆安装在单轴抗压强度不小于 ４ ＭＰ 的岩块或混凝土的钻孔中， ０ ａ 杆体外径比孔径大
５６ 尺寸公差见表 ２ ． ：
ＭＴ ８ 一 ９ ２ ５ ２ 表２
名 称 公
士０５ ． 士３ ０ ．
差
杆体 缝宽
当ｄ＜３ 时 ， ５ －
当 ｄ＞３ 时 ， ５
杆体直线度
创 －创
镇２ ． ｙ
宽度
托盘
高度 孔径
士０５ ．
５７ 挡环焊缝拉脱力、 ． 杆体极限抗拉力、 初锚力、 托盘承载力应符合表 ３ 之规定。
检验类别
序号
检 测项 目
技术 要求
检验方法 出厂
外观质量 尺 寸规格 挡环焊缝拉脱力 杆体极限抗拉力
初锚 力 托盘 承 载 力
幼 一５６ －５７ －５７ －５７ 一５７
６ １６ ２ ． ，．
６３６４ ． ． ，
十
十
｝ 型式
６５ －刘 －６７ －６８
甲 － 甲
了２ 出厂检验： ． ７２１ 每批产品应按 Ｇ ２２ 的规定进行出厂检验． ５０ ．． Ｂ ８ ８ 每 ０ 根为一批。 ７２２ 对产品外观质量及尺寸规格的检验， ．． 按缺陷分类分为Ａ类不合格和 Ｂ 类不合格 ａ Ａ类不合格： ． 包括外径尺寸与托盘孔径。
ｅ 产品质量监督机构提出要求时。 ． ７３２ 型式检验应在制造厂成品库或用户购进的产品中抽样。 ．． ７３３ 型式检验每次抽样本 １ 套， ．． ０ 全部进行外观与尺寸规格检验； 再从中抽查三套进行挡环焊缝拉脱 力、 杆体极限抗拉力与托盘承载力试验， 抽查两根进行初锚力试验。 ７３４ 第一次抽查有一项不合格， ． ． 再加倍抽样进行第二次检验， 若第二次还不合格， 则判定产品为不合
锚喷支护
MQT系列气动锚杆钻机 【用途】：广泛应用于顶板硬度f≤8的各种岩巷、煤巷， 进行顶板锚护作业时钻锚杆孔和安装锚杆。 【特点】：该机体积小，重量轻，转矩大，操作简单，维 修方便、集钻孔、搅拌、安装锚杆于一身。 【构造】：MQT系列气动锚杆钻机由三大部分组成
1.支腿； 2.回转部分； 3.操纵臂。
2. 质量检查：材质、长度、直径——地面检查 方向、深度、数量、间排距——打眼检查 螺帽的拧紧程度、托板的楔紧程度——安装 锚固力——安装后
胶管接头
标尺
空心千斤顶
ML-20型锚杆拉力机
高压胶管
压力表
手摇油泵
ML-20型锚杆拉力计由一空心千斤顶和一台SYB-1型高压手摇油泵组成， 最大拉力200kN，质量12kg。试验时，用卡具将锚杆紧固在千斤顶活塞上， 摇动油泵手柄，驱使活塞对锚杆产生拉力。压力表读数乘以活塞面积即为 锚杆的锚固力。锚杆的位移量可从随活塞一起移动的标尺上直接读出。
2. 树脂锚固剂适应性强，不仅应 用于井巷支护、井筒安装、水电工 程预应力锚杆加固，而且在建筑物 加固，高速公路修补、隧道施工、 基础生根、设备基础及构件锚固等 领域有它广泛的应用之地。
5. 快硬水泥和快硬膨胀水泥锚杆
成本低，材料来源广。
快硬水泥锚杆: 端头锚固长度为400mm时，水泥卷直径37mm， 长270mm，水泥装量421g；端头锚固长度为300mm时，水泥卷 直径37 mm，长205 mm，水泥装量320g。水泥卷使用前需浸水2 ～3min，在钻孔中经锚杆头搅拌，12min以后锚固力开始增长，1h 后锚固力可达40～60kN左右。
快硬膨胀水泥锚杆: 安装时，把水泥卷的塑料外套、纱网内的圆 纸筒去掉，把水泥卷串入杆体放至阻挡垫圈，再将锚杆头部和水泥 卷插在水中浸3～5s后送入钻孔中，用带挡圈的套管将水泥卷冲压 密实，而后安装垫板和紧固螺母。安装1个水泥卷的锚固力达20～ 40kN；安装2个水泥卷的锚固力达60～90kN。
