锅炉汽包双色水位计检修工艺指导手册规程

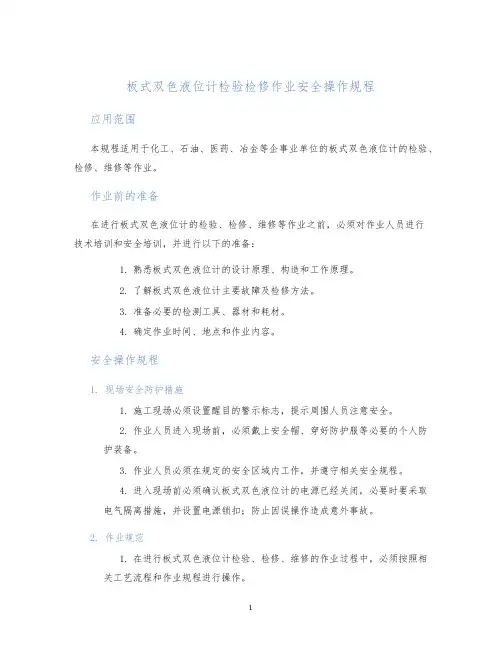

板式双色液位计检验检修作业安全操作规程
板式双色液位计检验检修作业安全操作规程应用范围本规程适用于化工、石油、医药、冶金等企事业单位的板式双色液位计的检验、检修、维修等作业。
作业前的准备在进行板式双色液位计的检验、检修、维修等作业之前，必须对作业人员进行技术培训和安全培训，并进行以下的准备：1.熟悉板式双色液位计的设计原理、构造和工作原理。
2.了解板式双色液位计主要故障及检修方法。
3.准备必要的检测工具、器材和耗材。
4.确定作业时间、地点和作业内容。
安全操作规程1. 现场安全防护措施1.施工现场必须设置醒目的警示标志，提示周围人员注意安全。
2.作业人员进入现场前，必须戴上安全帽、穿好防护服等必要的个人防护装备。
3.作业人员必须在规定的安全区域内工作，并遵守相关安全规程。
4.进入现场前必须确认板式双色液位计的电源已经关闭，必要时要采取电气隔离措施，并设置电源锁扣；防止因误操作造成意外事故。
2. 作业规范1.在进行板式双色液位计检验、检修、维修的作业过程中，必须按照相关工艺流程和作业规程进行操作。
2.操作前必须仔细检查工具、器材和设备是否正常，特别注意是否存在火源和静电等危险因素，并采取相应的防范措施。
3.操作人员必须在明确作业内容和操作步骤后，才能进行作业；严禁随意更改或省略作业程序。
4.对液位计进行检查、检修和维修时，严禁以私自更改、破坏设备为手段掩盖问题或利益输送。
5.作业完毕后，必须将现场清理干净，保持整洁，恢复现场原貌。
3. 维护保养1.在平时的维护保养中，要注意及时清洗液位计表面的液位刻度线，以便于观察液位。
2.定期进行液位计的维护保养和检查，根据使用情况决定维修和更换液位计的部件。
3.每年进行一次专业的液位计检测，以保证其可靠性。
总结本文主要介绍了板式双色液位计检验、检修作业的安全操作规程。
在进行作业前，必须充分了解液位计的设计原理、构造和工作过程，做好安全防护措施，遵守相关操作规程。
进行作业时，必须按照规定的工艺流程和操作程序进行，禁止随意更改或省略作业程序。
(完整word版)锅炉13--汽包就地水位计检修工艺卡
河南華潤電力古城有限公司China Resources (Henan) Power Gucheng Co. Ltd.汽包就地水位计检修工艺卡编号：检修性质：设备编号：检修单位：工作负责人：检修时间：编制：审核：批准：2007-06-15发布2007-06-30实施1 目的1.1 规范检修行为，确保汽包就地水位计更换检修质量符合检修规程规定要求。
1.2 本检修文件包所规定的程序为所有参加本项目的工作人员所必须遵循的质量保证程序。
2 适用范围2.1 适用于TC-SMW22-Ⅲ型超高压双色水位计更换的检修工作。
3 概述3.1概述3.1.1TC-SMW22-Ⅲ型超高压长窗式双色水位计，是由铁岭铁光仪器仪表有限责任公司生产，专为大型火力发电机组锅炉汽包水位监视而设计制造的就地水位仪表，本水位计观察孔在表体两条直线上，通过将观察孔交错组合消除了中间盲区，由光源发出的光通过红，绿玻璃片，分别滤成红，绿光，分别射向表体的观测窗，在表体的气相部分，红光射向正前方，而绿光斜射向壁上被吸收，与此同时在液相部分，由于水的折射使得绿光射向正前方，红光斜射向壁上，因此，正前方观察将获得汽红，水绿；汽满全红，水满全绿的显示效果。
生产日期为2006年3月，1#炉投运日期为2006年9月，2#炉投运日期为2006年12月。
3.1.2本次检修停工待检点：H 1 点，见证点：W 4 点。
4引用文件铁岭铁光仪器仪表有限责任公司生产的锅炉汽包就地水位计图纸、说明书，哈尔滨锅炉厂《水位表管路》图。
5 修前准备5.1 安全措施及检修工作票□ 5.1.1严格依照《电业安全工作规程》,作好安全防护措施。
□ 5.1.2 严格执行工作票管理制度, 认真办理、检查、验证工作票。
5.2 备品备件□ 5.2.1本次检修所需要备品及易耗品准备无盲区双色水位计两套。
5.3工具□ 5.3.1工具24V行灯1只、300mm游标卡尺1把、10P大锤1把、12″扳手2把、100MM螺丝刀1只、100mm扁铲1只、电焊机1台氧气1瓶、乙炔1瓶、氧气管1副、乙炔管1副、毛刷1只、钢丝刷1只、20mm粗铜棒1只、2P手锤1只、磨光机1只、2M×2M彩条布1块、水平管（40m）一根5.4 现场准备□ 5.4.1 办理工作票，确认检修设备安全隔离。
锅炉水位计检修作业指导书讲解
Q/CDT 宁夏大唐国际大坝发电公司企业标准Q/CDT-DBpc 1002.G02.02—20082008-08-10发布2008-08-10实施(宁夏大唐国际大坝发电公司)发布目次序简要作业流程图 (2)1.范围 (3)1.1.本作业指导书适用范围 (3)1.2指导书质量控制点统计 (3)2. 本指导书涉及的文件、技术资料和图纸 (3)3.安全提示 (3)4.备品备件准备 (3)5.现场准备及工具 (4)5.2专用工具 (4)5.3.办理相关工作票 (5)6.检修工序及量标准 (4)6.1检修开始 (4)6.2水位计解体 (4)6.3压盖与表体检查 (4)6.4水位计回装 (5)7.现场清理 (5)8.工作终结 (5)9.检修记录 (5)10.各部件检查、验收记录 (6)11质量验收签字记录 (6)12.对本作业指导书的修订建议 (7)序简要作业流程1.范围1.1本指导书适用范围本作业指导书规定了锅炉水位计检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。
本指导书适用于锅炉无盲区色水位计检修工作型号为：B69H-32/2-W。
检修的项目为对无盲区双色水位计进行检修，并对已发现的问题进行处理。
1.2 指导书质量控制点统计2本指导书涉及的文件、技术资料和图纸■水位计使用说明书■《国家300MW火电机组锅炉专业检修工时定额标准》(参考)■《电业安全工作规程》热力和机械部分3．安全提示3.1准备工作中需要注意的事项■开工前，要组织工作班人员进行危险点分析。
■参加检修的人员进行安全教育和技术培训，达到上岗条件。
■作业组成员的着装要符合规定、精神状态是否良好。
■开工前作业组长要进行安全交底、技术交底，做好危险预想。
■办理热机检修工作票及危险点分析票，确认工作票所载安全措施正确、完备。
3.2施工过程中需要注意的事项■严格执行《电业安全工作规程》。
■每天检查工作班成员着装是否符合规定、精神状态是否良好。
锅炉水位计安全操作规程
锅炉水位计安全操作规程锅炉水位计是锅炉系统中的重要设备之一，它的正常运行对于保障锅炉的安全运行具有重要意义。
下面，我将为大家讲解一下锅炉水位计的安全操作规程。
一、操作前的准备工作1.了解锅炉的工作原理和结构，熟悉锅炉水位计的安装位置和接线情况。
2.查看锅炉相关的操作手册，了解有关操作要求和安全注意事项。
3.戴上防护眼镜和手套，确保人身安全。
二、操作时的注意事项1.确保锅炉处于停机状态。
在进行维护和检修时，必须先停机并切断所有动力源。
2.检查锅炉水位计的连接状况，确保连接紧固无松动。
3.检查水位计的工作电压，确保与电源适配。
4.在操作之前，应先对水位计进行试验运行，确保其正常工作。
5.在操作过程中，要注意保持清洁、干燥的工作环境，避免水位计受潮或进水。
6.在观察水位计时，要保持警惕，注意观察水位是否正常变化，并及时采取相应的措施。
7.定期对水位计进行维护保养，清洗或更换损坏的零件。
8.在操作过程中，要注意接地保护，确保设备的安全可靠。
三、处理故障时的应对措施1.如果发现水位计故障，应立即停止使用并切断电源，防止进一步事故发生。
2.对于一些常见的故障，可以尝试使用一些简单的方法进行排除，如检查连接线路是否正常、水位计是否受损等。
3.如果故障无法排除，应立即联系专业维修人员进行处理，不得擅自拆卸或修复。
4.处理故障期间，应设置相应的警示标志，提醒其他人员注意安全。
四、操作后的注意事项1.在操作完成后，要及时清理设备周围的杂物，确保工作环境整洁。
2.记录操作过程中发现的问题和解决方法，便于后续的维护和排查。
3.按照规定的周期对水位计进行维护保养，定期清洗、检查和更换损坏的零件。
在使用过程中，如果发现水位计存在故障或异常情况时，一定要立即停止使用并采取相应的措施，避免事故的发生。
同时，要注意定期对水位计进行维护保养，确保其处于良好的工作状态。
以上是关于锅炉水位计的安全操作规程的相关内容，希望能对大家有所帮助。
锅炉现场液位计检修作业指导书
锅炉现场液位计检修作业指导书
1、危害辨识
1.1 高温介质可能造成人员烫伤；
1.2 拆装法兰时可能造成机械伤害；
1.3 液位失真可能造成锅炉失水或满液位。
2、准备阶段
2.1 物资及工具：仪表检修常用工具一套，活动扳手两把，30-32梅花扳手两把，石英玻璃管一根，石墨填料若干，金属缠绕垫若干；
2.2 安全防护用品：安全帽、手套等；
2.3 人员：仪表工两名；
2.4 票证：《仪表设备检修许可证》，检修级别：二类；
2.5 检修方案：根据以上内容制定详细的检修方案；
2.6 安全学习：根据检修方案组织相关人员进行安全学习。
3、实施阶段
3.1 检查故障点，如液位计泄漏，则找出泄漏点；如玻璃管破损，则更换玻璃管；
3.2 然后联系操作工关闭根部截止阀，打开排放阀，确认余压泄完，并签字认可；
3.3 使用扳手松开液位计法兰，人员站在侧面，防止余压伤人；
3.4 更换相应的金属缠绕垫和玻璃管，并加足够的石墨填料压紧，装上液位计；
3.5 联系操作人员缓慢打开液位计，先预热，后全开，并对液位计进行冲洗，确保液位计显示真实，则液位计可投入使用。
4、检修时间：2小时。
5、交接阶段
5.1 将工具及物资全部收回，现场清理干净；
5.2 通知操作工检修完毕投运，试运行正常后操作工签字确认；
5.3 联系车间负责人验收并在检修许可证验收栏签字；
5.4 做好各项检修记录。

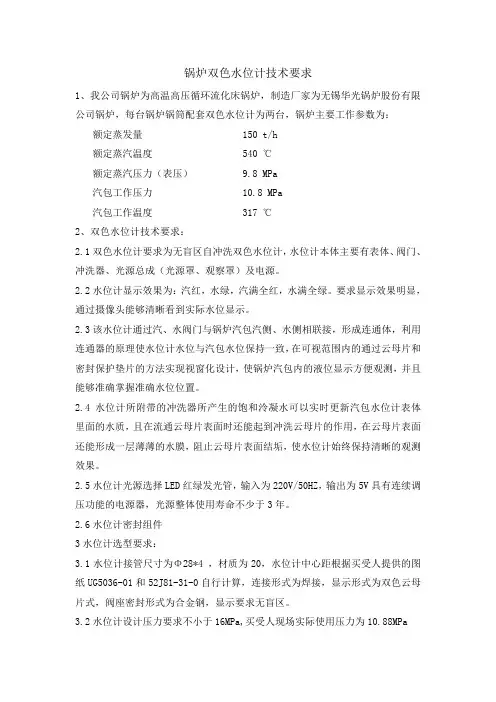

锅炉双色水位计技术要求1我公司锅炉为高温高压循环流化床锅炉
锅炉双色水位计技术要求1、我公司锅炉为高温高压循环流化床锅炉，制造厂家为无锡华光锅炉股份有限公司锅炉，每台锅炉锅筒配套双色水位计为两台，锅炉主要工作参数为：额定蒸发量 150 t/h额定蒸汽温度 540 ℃额定蒸汽压力（表压） 9.8 MPa汽包工作压力 10.8 MPa汽包工作温度 317 ℃2、双色水位计技术要求：2.1双色水位计要求为无盲区自冲洗双色水位计，水位计本体主要有表体、阀门、冲洗器、光源总成（光源罩、观察罩）及电源。
2.2水位计显示效果为：汽红，水绿，汽满全红，水满全绿。
要求显示效果明显，通过摄像头能够清晰看到实际水位显示。
2.3该水位计通过汽、水阀门与锅炉汽包汽侧、水侧相联接，形成连通体，利用连通器的原理使水位计水位与汽包水位保持一致，在可视范围内的通过云母片和密封保护垫片的方法实现视窗化设计，使锅炉汽包内的液位显示方便观测，并且能够准确掌握准确水位位置。
2.4水位计所附带的冲洗器所产生的饱和泠凝水可以实时更新汽包水位计表体里面的水质，且在流通云母片表面时还能起到冲洗云母片的作用，在云母片表面还能形成一层薄薄的水膜，阻止云母片表面结垢，使水位计始终保持清晰的观测效果。
2.5水位计光源选择LED红绿发光管，输入为220V/50HZ，输出为5V具有连续调压功能的电源器，光源整体使用寿命不少于3年。
2.6水位计密封组件3水位计选型要求：3.1水位计接管尺寸为Φ28*4 ，材质为20，水位计中心距根据买受人提供的图纸UG5036-01和52J81-31-0自行计算，连接形式为焊接，显示形式为双色云母片式，阀座密封形式为合金钢，显示要求无盲区。
3.2水位计设计压力要求不小于16MPa,买受人现场实际使用压力为10.88MPa3.3要求水位计配套汽阀和水阀3.4出卖人提供安装使用说明书2份，并负责免费到现场指导安装使用。
汽包双色水位计说明
6.4本水位计阀门内设有保险子，即钢球保护装置（见图7及阀门明细表），投运前此阀门处于关闭状态。
投运时先开启一次阀，然后将水位计的汽阀缓慢开启1/5圈，再将水阀缓慢开启1/5圈，即将关闭状态阀门的手轮逆时针旋转1/5圈，待水位正常后，汽阀、水阀交替开启，直至全开。
否则如水位计阀门一次全开，保险子会将汽水阀的通道堵死，出现假水位而造成严重事故。
如果因错误操作引起保险子堵死通道时，应立即处理，处理方法是：立即关闭一次阀门，然后关闭二次阀门，不得延误时间，然后按上述开启阀门方法重新操作一次。
锅炉正常运行时要全开本水位计的汽、水阀门，否则保险子起不到保护作用。
6.5 本水位计在排污时，应先关闭一、二次汽、水阀门，然后开启排污阀门排污，排污后关闭排污阀，然后按6.4的方法正确投运水位计。
7.4本水位计因水质各异，长期运行也会结垢，导致红、绿色显示不清晰，根据实际情况需进行冲洗，冲洗方法分为：汽冲洗、水冲洗。
7.4.1汽冲洗首先将水位计的一、二次阀完全关闭，然后开启排污阀，将汽侧一次阀开启至全开，再将汽侧二次阀缓慢开启1/5圈，再利用高压蒸汽冲洗结垢的云母片，通过控制汽侧二次阀的开度来调节高压蒸汽的流量（开度不可过大，否则保险子堵死通道；如果保险子堵死通道，必须按6.4的方法重新操作），冲洗时间3～5分钟，若水位计已清晰，可停止冲洗工作。
冲洗完毕。
顺序关闭一次阀、二次阀、排污阀。
然后按6.4的方法正确投运水位计。
7.4.2水冲洗首先关闭汽包水位计汽侧一、二次阀、水侧二次阀，隔离汽包水位计。
然后打开汽包水位计排污阀，待水放净后关闭排污阀，此时便开始水位计的冲洗工作。
冲洗水位计时由开、关水侧二次阀来控制冲洗水的压力，缓慢并微开汽包水位计水侧二次阀，使水依次流过水侧二次阀、水汽侧阀之间的连通管、汽侧二次阀、水位计，使水位计充满水，然后关闭水侧二次阀，开启排污阀，依靠水位计内的压力与水的自重带走污垢。
反复冲洗几次后检查，若水位计已清晰，可停止冲洗工作。
锅炉汽包双色液位计安全操作及保养规程
锅炉汽包双色液位计安全操作及保养规程一、前言锅炉液位是保证锅炉正常运行和安全的关键因素之一，而锅炉双色液位计则是目前应用最广泛的指示液位的装置之一。
本文旨在介绍锅炉汽包双色液位计的工作原理、安全操作方法以及保养规程，以提高锅炉液位管理的安全性和稳定性。
二、工作原理锅炉汽包双色液位计的工作原理是利用两种不同颜色的介质，通过反射、散射、折射等物理现象，将液位高度以红色和绿色的不同颜色显示在玻璃管上，以供操作人员观测判断。
其中，绿色代表液位高度在正常范围内，红色代表液位高度低于安全水位线。
三、安全操作方法1. 检查液位计在操作锅炉前，应先进行检查，确保锅炉汽包双色液位计完好无损，各部位连接牢固，消音器无堵塞现象，刻度清晰可见且无偏移等问题。
如发现液位计有异常情况，应及时通知相关人员进行处理。
2. 液位计操作在操作锅炉时，应保持液位计故障报警灯和声音报警器正常工作。
同时，操作人员应定期观察液位计的指示情况，根据红绿色指示灯的变化来判断锅炉液位是否正常，并进行相应的控制。
3. 巡视操作巡视操作是防范液位计故障的重要手段之一，应当定期进行。
巡视内容包括对液位计各部位的状态进行观察，如发现任何异常情况，应及时向相关技术人员汇报并进行处理。
4. 维修保养在液位计使用过程中，应按照规定时间计划进行液位计的维修保养，清洗管道、排泄水和防止消音器堵塞等工作，保证其正常工作。
对于液位计中腿部分，应定期进行清洗保养，以防止周围环境污染导致故障。
四、保养规程1. 常规保养对于锅炉汽包双色液位计，应定期检查各部位的连接情况，并清除管道中的污垢，消音器中堵塞的水。
另外，每周应对液位计进行一次操作，观察其工作情况是否正常，发现问题及时处理。
2. 清洗保养定期进行液位计的清洗保养工作，对于液位计中腿部分，每个月进行一次清洗，具体方法为：拆开液位计，并清洗其中的玻璃管和周围的管道。
清洗完毕后需要进行密封处理，以保证液位计的正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
锅炉汽包双色水位计检修工艺指导手册规程
1设备规范：
型号：B69H-32-YW型
安装数量：2台（锅筒左右各1）生产厂家：长春锅炉仪表总厂技术参数：公称压力：32Mpa可视长度：460、570、670mm接口型式：焊接
接口尺寸：670mm
表体材料：2CH3
2结构简介及工作原理：工作原理：
云母双色水位计,表体为三角型,在同一直线的同一方向开三段观察窗,采用光学折射原理获得汽红、水绿、汽满全红、水满全绿的显示效果。
结构简介参照下图：
I、水位计2、播污他3、水Ui 4.汽色
3大、小修项目及周期：
4检修工艺及质量标准4.1工器具准备：
4.2
检修工艺质量标准
4.3设备组件明细表:
4.4易损件清单。
