电气逆功率保护
电气实用技术知识
电气实用技术知识500KV系统NCS倒闸操作一、倒闸操作顺序的分析：我们之所以要讨论倒闸操作的顺序问题，因在电力系统操作中，由于刀闸的操作顺序造成的带负荷拉合闸事故是几种常见的恶性误操作事故之一。
所以我们一定要按照部颁规定和主管单位的规定执行，以确保倒闸操作的正确。
即使是操作中发生事故，也要把事故影响限制在最下范围。
1、带负荷拉合刀闸的危害和防误措施隔离开关的作用只是使被检修设备有足够可见的安全距离，建立可靠的绝缘间隙，保证检修人员及设备的安全,所以它不具备切断负荷电流和短路电流的的能力。
在出现带负荷拉合闸时，拉弧形成导电通道造成相间短路，直接危及操作人员生命和对设备造成损坏，严重威胁电网的安全运行。
为避免此类事故的发生，电业安全工作规程对操作中的接受操作命令，填写操作票、模拟操作、操作监护、拉闸操作的顺序等都作了详细规定。
为防止误操作，高压电器设备加装防误操作的闭锁装置（少数特殊情况下经上级主管部门批准，可以加装机械锁）。
闭锁装置的解锁用具（包括钥匙）应妥善保管，按规定使用，不准私自违规解锁。
机械锁要一把钥匙开一把锁，钥匙要编号并妥善保管，方便使用。
这些措施的实施，在一定程度上减少带负荷拉合倒闸的发生。
但，要根本上杜绝此类情况的发生，还需要对人员加强思想教育，掌握业务技术的含金量。
2、3／2断路器倒闸操作顺序电力安全工作规程中第19条规定，停电拉闸操作必须按照断路器（开关）--------负荷侧隔离开关（刀闸）--------母线侧隔离开关（刀闸）的顺序依次操作，送电操作应与上述相反的顺序进行。
依据这样的一个原则，在3／2断路器接线中意义却并不是不大。
根据3／2接线特点，很容易理解到线路或变压器比母线更为重要，所以，我们有必要深入探讨如果断路器两侧隔离开关发生带负荷拉闸事故对系统影响程度的不同，来确定拉闸顺序。
1）、母线侧断路器倒闸操作顺序A、线路或主变停电过程的操作。
如带负荷拉闸事故发生在线路或主变侧，两侧断路器跳闸，切除故障点，保证其他线路、主变及母线正常运行；如发生带负荷拉闸事故发生在母线侧，母线上所有断路器跳闸，造成母线无电压，威胁系统安全运行。
发电机逆功率保护、程序逆功率
1 逆功率保护1.1 逆功率保护发电机逆功率保护主要用于保护汽轮机。
当汽轮机自动主汽门关闭，而发电机出口断路器未断开时，发电机将成为电动机运行，即从系统中吸取有功功率，拖动汽轮机旋转。
这种运行工况对发电机并无影响，但是对汽轮机而言，长时间无蒸汽运行将会导致排汽缸温度升高及尾部叶片过热。
由于汽缸中充满了不流动的蒸汽，它会与汽轮机叶片摩擦产生热，使汽轮机叶片过热和低压缸排汽温度升高，低压缸整体向上膨胀，转子中心上移，在轴承座位置不变的情况下引起机组振动。
信号逆功率保护的输入量为机端TV二次三相电压及发电机TA二次三相电流。
当发电机吸收有功功率时动作。
构成框图如图1所示。
图1 逆功率保护逻辑框图图中：P——发电机有功功率计算值；Pt、t1、t2——逆功率保护整定值。
由图1可以看出，当发电机吸收的有功功率大于整定值时，经延时t1发信号、延时t2作用于出口。
因此，逆功率保护能够确切地反应功率反方向的异常工况，及时发出信号，在允许的时间内自动停机。
1.2 程序跳闸逆功率保护发电机的逆功率保护，除了作为汽轮机的保护之外，还可作为发电机组的程控跳闸启动元件，即称之为程序跳闸逆功率保护。
保护的构成框图如图2所示。
图中：K——主汽门辅助接点，关闭后开放保护出口。
程序跳闸逆功率保护引入K接点，当主汽门关闭后且发电机吸收的有功功率大于整定值时，经延时去启动机组程序跳闸。
2 停机时出现汽轮机超速现象的原因分析：2.1 大部分机组正常停机时一般采用下列两种停机方式：2.1.1 待发电机有功降到零、无功接近于零时，拉开发电机出口开关、汽轮机打闸关自动主汽门；2.1.2 待发电机有功降到零、无功接近于零时，汽机打闸、由热工保护（借助自动主汽门终端开关闭合信号）动作联跳发电机出口开关；机组在正常情况下用上述方法停机不会出现问题，但如果汽轮机存在自动主汽门关不严、调节汽门或抽汽逆止门关不严等缺陷时，就有可能发生发电机出口开关断开后（用2.1.1方式停机），汽机打闸关自动主汽门时由于自动主汽门、调节汽门或抽汽逆止门关不严而继续向汽缸返汽，导致机组超速飞车；或关自动主汽门时由于卡涩实际没有关死而其终端误发信号解列发电机（用2.1.2方式停机），导致飞车。

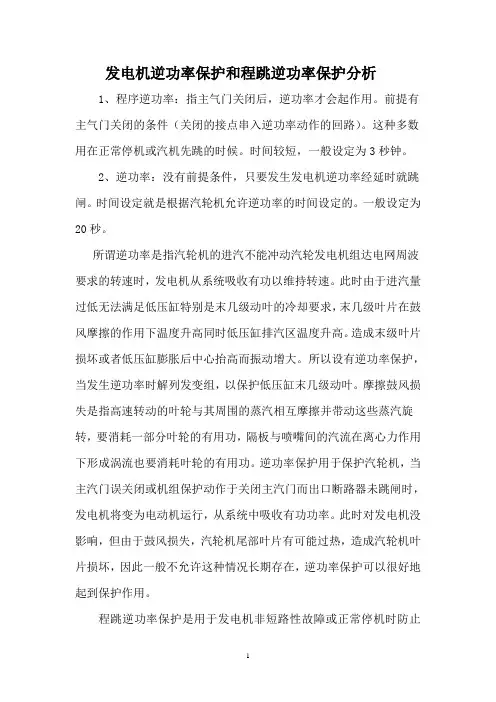

逆功率与程跳逆功率区别分析
发电机逆功率保护和程跳逆功率保护分析1、程序逆功率：指主气门关闭后，逆功率才会起作用。
前提有主气门关闭的条件（关闭的接点串入逆功率动作的回路）。
这种多数用在正常停机或汽机先跳的时候。
时间较短，一般设定为3秒钟。
2、逆功率：没有前提条件，只要发生发电机逆功率经延时就跳闸。
时间设定就是根据汽轮机允许逆功率的时间设定的。
一般设定为20秒。
所谓逆功率是指汽轮机的进汽不能冲动汽轮发电机组达电网周波要求的转速时，发电机从系统吸收有功以维持转速。
此时由于进汽量过低无法满足低压缸特别是末几级动叶的冷却要求，末几级叶片在鼓风摩擦的作用下温度升高同时低压缸排汽区温度升高。
造成末级叶片损坏或者低压缸膨胀后中心抬高而振动增大。
所以设有逆功率保护，当发生逆功率时解列发变组，以保护低压缸末几级动叶。
摩擦鼓风损失是指高速转动的叶轮与其周围的蒸汽相互摩擦并带动这些蒸汽旋转，要消耗一部分叶轮的有用功，隔板与喷嘴间的汽流在离心力作用下形成涡流也要消耗叶轮的有用功。
逆功率保护用于保护汽轮机，当主汽门误关闭或机组保护动作于关闭主汽门而出口断路器未跳闸时，发电机将变为电动机运行，从系统中吸收有功功率。
此时对发电机没影响，但由于鼓风损失，汽轮机尾部叶片有可能过热，造成汽轮机叶片损坏，因此一般不允许这种情况长期存在，逆功率保护可以很好地起到保护作用。
程跳逆功率保护是用于发电机非短路性故障或正常停机时防止汽轮机超速损坏，先关闭主汽门，有意造成发电机逆功率，再解列发电机的保护。
逆功率保护是发电机继电保护的一种,作为汽轮发电机出现有功功率倒送，发电机变为电动机运行异常工况的保护。
逆功率保护的简单原理：是按照比较绝对值原理构成的功率方向继电器交流测量回路，其交流电压形成回路采用和差接线方式，从而获得两个比较电量：和电压向量A1与差电压向量A2。
发电机正常运行时，A2<A1。
汽轮机汽门突然关闭，发电机由系统吸收有功功率，动作量大于制动量，既A2>A1继电器动作，经过一定延时切除发电机。
发电机逆功率保护和程跳逆功率保护的区别是什么
发电机逆功率保护和程跳逆功率保护的区别是什么?程序逆功率：指主气门关闭后，逆功率才会起作用，前提是主气门先关闭的条件下（关闭的接点串入逆功率动作的回路）。
这种多数用在正常停机或汽机先跳的时候。
时间较短，我们定为3秒钟。
逆功率：没有前提条件，只要发生逆功率了，延时到了就跳闸。
时间设定就是根据汽轮机允许逆功率的时间设定的。
我们这里设定为20秒。
逆功率：是指汽轮机的进汽不能冲动汽轮发电机组达电网周波要求的转速时，发电机从系统吸收有功以维持转速。
此时由于进汽量过低无法满足低压缸特别是末几级动叶的冷却要求，末几级叶片在鼓风摩擦的作用下温度升高同时低压缸排汽区温度升高。
造成末级叶片损坏或者低压缸膨胀后中心抬高而振动增大。
所以设有逆功率保护，当发生逆功率时解列发变组，以保护低压缸末几级动叶。
逆功率保护用于保护汽轮机，当主汽门误关闭或机组保护动作于关闭主汽门而出口断路器未跳闸时，发电机将变为电动机运行，从系统中吸收有功功率。
此时对发电机没什么，但由于鼓风损失，汽轮机尾部叶片有可能过热，造成汽轮机叶片损坏，因此一般不允许这种情况长期存在，逆功率保护动作解列发变组，以保护低压缸末几级动叶。
程跳逆功率保护是用于发电机非短路性故障或正常停机时防止汽轮机超速损坏，先关闭主汽门，有意造成发电机逆功率，进而再解列发电机的保护。
首先逆功率保护是发电机继电保护的一种,作为汽轮发电机出现有功功率倒送，发电机变为电动机运行异常工况的保护。
逆功率保护的简单原理：是按照比较绝对值原理构成的功率方向继电器交流测量回路，其交流电压形成回路采用和差接线方式。
，从而获得两个比较电量：和电压向量A1与差电压向量A2。
发电机正常运行时，A2<A1。
汽轮机汽门突然关闭，发电机由系统吸收有功功率，动作量大于制动量，既A2>A1，继电器动作，经过一定延时，切除发电机。
逆功率保护也可用于程序跳闸的启动元件。
而程序逆功率保护严格说不是一种保护，而是为实现程序跳闸而设置的动作过程。
电力系统继电保护课程设计
课题: 发电机继电保护设计专业: 电气工程及其自动化班级：姓名：指导教师：设计日期：2016.6。
14～2016.6。
25成绩：目录1。
绪论 (1)1.1继电保护概述 (1)1.2继电保护基本要求 (1)2.发电机变压器参数 (2)2.1 原始资料 (2)2.2发电厂规模 (5)2.3主接线（一机组一出线） (5)2。
4课程设计的主要内容 (5)3。
短路电流计算 (6)3.1相关短路点及短路方式的选择 (6)3.2 短路计算点的选择 (7)3.3 整定电流选择 (9)4.发电机保护配置的选取及整定原则 (9)4.1发电机的保护配置 (9)4。
2发电机纵差保护整定 (10)4.3发电机的定子单相接地保护 (11)4.4发电机的负序过电流和转子接地保护 (11)4。
5发电机的失磁保护 (12)4.6发电机的其他保护 (12)5。
继电保护整定计算 (13)5.1发电机纵差保护整定 (13)5.2过电流保护整定 (14)5。
3过负荷保护整定 (15)6.仿真图 (16)7.总结 (17)8。
参考文献 (17)9.附录 (18)1.绪论1。
1继电保护概述电力系统在运行中，由于电气设备的绝缘老化、损坏、雷击、鸟害、设备缺陷或误操作等原因，可能发生各种故障和不正常运行状态。
最常见的而且也是最危险的故障是各种类型的短路，最常见的不正常运行状态是过负荷,最常见的短路故障是单相接地.这些故障和不正常运行状态严重危及电力系统的安全和可靠运行,这就需要继电保护装置来反应设备的这些不正常运行状态。
所谓继电保护装置,就是指能反应电力系统中电气设备所发生的故障或不正常状态,并动作于断路器跳闸或发出信号的一种自动装置。
它的基本作用是：①当电力系统发生故障时，能自动地、迅速地、有选择性地将故障设备从电力系统中切除,以保证系统其余部分迅速恢复正常运行，并使故障设备不再继续遭受损坏.②当系统发生不正常状态时，能自动地、及时地、有选择性地发出信号通知运行人员进行处理，或者切除那些继续运行会引起故障的电气设备。
逆功率保护配置浅析
逆功率保护配置浅析一、逆功率保护介绍逆功率分为发电机逆功率保护和程跳逆功率保护两种。
1、发电机逆功率保护（电跳机）首先,逆功率保护是发电机继电保护的一种,作为汽轮发电机出现有功功率倒送，发电机变为电动机运行异常工况的保护。
汽轮发电机在某种原因主气门关闭时，汽轮机处于无蒸汽状态运行，此时发电机变为电动机带动汽轮机转子旋转，汽轮机叶片的高速旋转会引起风磨损耗，特别在尾端的叶片可能引起过热，造成汽轮机转子叶片损坏事故。
（可以理解为是对汽轮机叶片的保护）。
逆功率保护设两段时限：Ⅰ段发信号，可设延时15S。
Ⅱ段定值延时（根据汽轮机允许的逆功率运行时间），动作解列。
2、程序逆功率（机跳电）逆功率保护是发电机程控跳闸的启动条件。
而程序逆功率保护严格说不是一种保护，而是为实现程序跳闸而设置的动作过程。
程序逆功率主要就是用于程序跳闸，算是一种停机方式。
最关键的是逆功率只要定值达到就动作，程跳逆功率除了要定值达到，而且还要汽机主汽门关闭，才能跳闸。
在正常停机操作当负荷降为零时，先关汽轮机主汽门,然后来启动程序逆功率保护来跳发电机。
这样做的目的是防止主汽门关闭不严，当断路器跳开后，由于没有电磁功率这个电磁力矩，有可能造成汽轮机飞车。
二、我厂逆功率保护配置表9-1 发电机和变压器电气量保护配置表本厂发电机逆功率t11定值15s发信，t12定值120s动作于发变组全停。
程跳逆功率t11定值1s动作于发变组全停。
逆功率Pg1(负）定值均为-6.36W 为触发条件，也就是说机组刚并网时一定要杜绝出现逆功率现象。
因初负荷阶段主要靠中压缸做功，并网后操作高低旁时，优先关闭低旁，适当关小高胖至20%-30%开度，保证再热器压力，保证机组负荷大于0，防止出现逆功率现象。
同时需要注意，集控规程中不破坏真空紧急停机条件：第11条，机组无蒸汽运行超过1分钟时。
当机组打闸后高调门全关、主汽门关闭无反馈，程跳逆功率拒动时，应在1分钟内将发电机紧停，检查低压缸排汽温度不超温，检查厂用电切换成功，否则，厂用电快切装置闭锁报警时，退出厂用电快切装置，人为手动切换厂用电，严格遵循先分后合的原则。
发电机正向低功率及逆功率保护配置及整定
第39卷第4期电力系统保护与控制Vol.39 No.4 2011年2月16日Power System Protection and Control Feb.16, 2011 发电机正向低功率及逆功率保护配置及整定管新娟1，朱忠亭1，李东岭2（1. 华东电力设计院，上海200063; 2.许继电气股份有限公司，河南 许昌461000）摘要：针对发电机变电动机运行的异常运行方式，分析了常规火电厂及核电厂的保护设置，提出了由于核电厂的汽轮机低压缸的叶片更长，应装设正向低功率保护。
给出了正向低功率保护、逆功率保护的逻辑及建议的整定值。
提出了为了保护整定值的正确动作，建议正向低功率保护、逆功率保护使用测量级的电流互感器。
关键词: 发电机；正向低功率；逆功率；保护配置；整定The congfiguration and value calculation for the generator’s positive low power protections and adversepower protectionsGUAN Xin-juan1, ZHU Zhong-ting1, LI Dong-ling2(1. East China Electric Power Design Institute, Shanghai 200063, China; 2. XJ Electric Co., Ltd, Xuchang 461000, China) Abstract: For the abnormal condition of generators operating as motors, the protection configuration of fossil fuel power plants and nuclear power plants has been analyzed. For nuclear power plants, the positive low power protection should be provided because the low-pressure vanes of turbines are much longer. The logic and recommended values of positive low power protections and adverse power protections have been provided. In order to ensure the protections operating correctly, current transformers designed for measurement have been recommended to be used for positive lower power protections and adverse power protections.Key words: generator; positive low power; adverse power; protection configuration; value calculation中图分类号： TM31 文献标识码：B 文章编号： 1674-3415(2011)04-0110-030 引言当主汽门误关闭或机炉保护动作关闭主汽门而出口断路器未跳闸时，发电机变成电动机运行，要从电力系统吸收有功功率。
发电机逆功率保护和程跳逆功率保护的区别
发电机逆功率保护和程跳逆功率保护的区别发电机逆功率保护和程跳逆功率保护的区别是什么?程序逆功率：指主气门关闭后，逆功率才会起作用，前提有一个主气门关闭的条件（关闭的接点串入逆功率动作的回路）。
这种多数用在正常停机或汽机先跳的时候。
时间较短，我们定为3秒钟。
逆功率：没有前提条件，只要发生逆功率了，延时到了就跳闸。
时间设定就是根据汽轮机允许逆功率的时间设定的。
我们这里设定为20秒。
所谓逆功率是指汽轮机的进汽不能冲动汽轮发电机组达电网周波要求的转速时，发电机从系统吸收有功以维持转速。
此时由于进汽量过低无法满足低压缸特别是末几级动叶的冷却要求，末几级叶片在鼓风摩擦的作用下温度升高同时低压缸排汽区温度升高。
造成末级叶片损坏或者低压缸膨胀后中心抬高而振动增大。
所以设有逆功率保护，当发生逆功率时解列发变组，以保护低压缸末几级动叶。
逆功率保护用于保护汽轮机，当主汽门误关闭或机组保护动作于关闭主汽门，而出口断路器未跳闸时，发电机将变为电动机运行，从系统中吸收有功功率。
此时对发电机没什么，但由于鼓风损失，汽轮机尾部叶片有可能过热，造成汽轮机叶片损坏，因此一般不允许这种情况长期存在，逆功率保护可以很好地起到保护作用。
程跳逆功率保护是用于发电机非短路性故障或正常停机时防止汽轮机超速损坏，先关闭主汽门，有意造成发电机逆功率，再解列发电机的保护。
首先逆功率保护是发电机继电保护的一种,作为汽轮发电机出现有功功率倒送，发电机变为电动机运行异常工况的保护逆功率保护的简单原理：是按照比较绝对值原理构成的功率方向继电器交流测量回路，其交流电压形成回路采用和差接线方式。
，从而获得两个比较电量：和电压向量A1与差电压向量A2。
发电机正常运行时，A2<A1。
汽轮机汽门突然关闭，发电机由系统吸收有功功率，动作量大于制动量，既A2>A1，继电器动作，经过一定延时，切除发电机。
逆功率保护也可用于程序跳闸的启动元件。
而程序逆功率保护严格说不是一种保护，而是为实现程序跳闸而设置的动作过程。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
运行方式：
正常运行方式
事故预想内容：
机组MFT后，电气逆功率保护未动作的处理。
并分析：此时为什么不能直接拉220kV开关进行处理。
处理措施：
一、锅炉MFT后，首先应检查“汽机跳闸”光字牌亮，汽机高、中压主汽门及调门均已关闭，发电机有功表指示为零或反向，此时逆功率保护应动作出口跳闸。
若逆功率保护拒动，汽轮发电机组仍将维持3000rpm左右的同步转速。
发电机进入调相运行状态，考虑到汽机叶片与空气摩擦造成过热，规程规定逆功率运行不得超过1分钟，此时应用BTG盘上的发电机紧急解列开关（或手拉41MK启动K486保护出口）将发电机解列。
发电机解列后应注意6kV厂用电应自投成功，否则按有关厂用电事故原则处理。
发电机解列后应联系维修查明保护拒动原因并消除故障后方可重新并网。
处理过程中应及时汇报省调及厂有关领导。
二、逆功率保护未动不能直接拉主变220kV开关的原因分析：
发电机由正常运行转为逆功率运行时，由于发电机有功功率由向系统输出转为输入，而励磁电流不变，故发电机电压将自动升高，即发电机无功负荷自动增加，增加后的无功电流在发电机和变压器电抗作用下仍保持发电机电压与系统电压的平衡。
若此时拉开主变220kV开关，会造成以下后果：由于220开关拉开后并不启动发变组保护出口，6kV厂用电系统不能进行自动切换，这时发电机出口仍带厂用电，随着发电机转速下降，6kV厂用电的频率及电压与启备变低压侧相差较大，造成同期条件不满足，给切换厂用电带来困难，易失去厂用电而造成事故扩大。
另外拉开主变220kV开关瞬间，由于原来无功负荷较高，将造成6kV 厂用电电压瞬间过高，对6kV厂用设备产生的冲击可能使设备绝缘损坏。
380V保安段直流断电后,所有远操的油泵和空预器都通过中间继电器的失电发停运信号,所有备用油泵自起,空预器停同运行信号相与发跳闸信号,送引风机跳闸机组RB.实际上380V保安段的负荷由于交流自保持回路的存在并未跳闸.
问题: 二期厂用电切换是由保护动作启动的,零功率切机不动?如果正确动作就会切厂用电,可是没动.
空预器跳闸逻辑? 高速马达启动没用了.
小机2800转后是否发停运信号低流量计算切换
循泵补水改造?。
