轧辊材料的相关知识
轧辊材料的相关知识轧辊的寿命主要取决于轧辊的内在性能和工作受力，内在性能包括强度和硬度等方面。
要使轧辊具有足够的强度，主要从轧辊材料方面来考虑；硬度通常是指轧辊工作表面的硬度，它决定轧辊的耐磨性，在一定程度上也决定轧辊的使用寿命，通过合理的材料选用和热处理方式可以满足轧辊的硬度要求。
钢铁英才网针对此概述了传统的轧辊选材及其热处理工艺，同时，对轧辊材料及其热处理工艺的发展进行了展望。
传统冷轧辊材料及其热处理方式冷轧辊在工作过程中要承受很大的轧制压力，加上轧件的焊缝、夹杂、边裂等问题，容易导致瞬间高温，使工作辊受到强烈热冲击造成裂纹、粘辊甚至剥落而报废。
因此，冷轧辊要有抵抗因弯曲、扭转、剪切应力引起的开裂和剥落的能力，同时也要有高的耐磨性、接触疲劳强度、断裂韧性和热冲击强度等。
国内外冷轧工作辊一般使用的材质有ＧＣｒ15、9Ｃｒ2、9Ｃｒ、9ＣｒＶ、9Ｃｒ2Ｗ、9Ｃｒ2Ｍｏ、60ＣｒＭｏＶ、80ＣｒＮｉ3Ｗ、8ＣｒＭｏＶ、86ＣｒＭｏＶ7、Ｍｏ3Ａ等。
20世纪50～60年代，这一时期的轧件多为碳素结构钢，强度和硬度不高，所以轧辊一般采用1.5%～2%Ｃｒ锻钢。
此类钢的最终热处理通常采用淬火加低温回火，常见的淬火方式有感应表面淬火和整体加热淬火。
其主要任务是考虑如何提高轧辊的耐磨性能、抗剥落性能，并提高淬硬层深度，尽量保证轧辊表面组织均匀，改善轧辊表层金属组织的稳定性。
从20世纪70年代开始，随着轧件合金化程度的提高，高强度低合金结构钢(ＨＳＬＡ)的广泛应用，轧件的强度和硬度也随之增加，对轧辊材料的强度和硬度也提出了更高的要求，国际上普遍开始采用铬含量约2%的Ｃｒ-Ｍｏ型或Ｃｒ-Ｍｏ-Ｖ型钢工作辊，如我国一直使用的9Ｃｒ2Ｍｏ、9Ｃｒ2ＭｏＶ和86ＣｒＭｏＶ7、俄罗斯的9Ｘ2ＭΦ、西德的86Ｃｒ2ＭｏＶ7、日本的ＭＣ2等。
这类材质的合金化程度较低，在经过最终热处理后，其淬硬层深度一般为12～15ｍｍ(半径)，仅能满足一般要求，而且使用中剥落和裂纹倾向严重，轧制寿命低。
通过改进热处理方式，即进行重淬1～2次，提高了该类轧辊的淬硬层，但每次重淬不仅需要一定的热处理费用，而且会使轧辊直径都要损失5ｍｍ左右，同时轧辊在经过多次热处理后容易变形，难以满足高精度轧辊的形位公差要求。
因此，研制深淬硬层冷轧辊不仅可以大幅度地降低冷轧辊的消耗，减少轧辊在使用过程中的重新淬火次数，延长轧辊寿命，具有重大的经济效益。
为了减少重淬消耗，提高轧辊的淬硬层深度、接触疲劳强度、韧性，延长其使用寿命，从20世纪70年代后期到80年代中期，国内外开始研究使用铬含量在3%～5%的深淬硬层冷轧工作辊钢。
3%铬冷轧辊不需重淬，且有效淬硬层深度可达到25～30ｍｍ，5%Ｃｒ冷轧辊有效淬硬层深度则达到40ｍｍ，其耐磨性和抗事故性能也有显著提高。
在这一阶段，国内试制了9Ｃｒ3ＭｏＶ钢，国外一些制造厂也先后开发推广了深淬硬层冷轧辊，如美国的3.25%Ｃｒ钢和5%Ｃｒ钢，日本的ＫａｎｔｏｃＲＰ53、ＦＨ13、ＭｎＭＣ3和ＭＣ5等。
这些钢都采用高碳高合金材料，具有良好的硬度和耐磨性，但轧辊淬硬表面脆性大，接触疲劳寿命低，质量不稳定。
为提高淬硬层深及接触疲劳寿命，降低淬硬层脆性及过热敏感性，同时也为满足轧件对冷轧工作辊力学性能和使用性能的进一步要求，自20世纪80年代中、后期，国外轧辊生产厂对5%Ｃｒ冷轧辊钢进行了化学成分的优化工作，主要是在5%Ｃｒ钢中增加钼、钒的含量或加入钛、镍等元素。
添加0.1%左右钛的5%Ｃｒ钢轧辊中，钛以碳氮化合物(ＴｉＣＮ)形式在基体中微细析出，经过摩擦损耗后ＴｉＣＮ脱落，在轧辊表面形成划痕，使适度的粗度再生。
在镀锡板轧机的实际操作中，有效利用粗糙度降低小的优点，从轧制初期就可高速轧制。
在最终热处理过程中，对轧辊钢的淬火和加热限制在奥氏体中含碳量不超过0.6%的程度，然后进行尽可能强烈的冷却，这样就可以得到较深的淬硬层。
此时，轧辊的淬硬层组织除隐针马氏体(以板条为主)外，尚有约4%的碳化物和10%左右的残留奥氏体。
轧辊的表面硬度(包括残余压应力的影响)约为ＨＳ(Ｄ)95～99。
最后，用低温回火将轧辊表面硬度调整到规定值，低温回火越充分，硬度偏低时韧性越好，抗热裂能力越高。
钼、钒含量的增加导致淬火后钢中含有较多的残余奥氏体，回火后大部分又转变为新马氏体，这样就有助于提高轧辊硬度，增强耐磨性并降低磨损面粗糙度。
传统热轧辊材料的选用及热处理工艺热轧辊常工作在700℃～800℃的高温环境，与灼热的钢坯相接触，需要承受强大的轧制力，同时表面要承受轧材的强力磨损，反复被热轧材加热及冷却水冷却，经受温度变化幅度较大的热疲劳作用。
这就要求热轧辊材料必须具有高的淬透性、低的热膨胀系数、高的热传导能力和高的高温屈服强度及高的抗氧化性。
国内曾经使用过锻钢轧辊和无限冷硬铸铁轧辊，除普通冷硬铸铁外，还有低镍铬钼、中镍铬钼、高镍铬钼铸铁材料，高档次的冷硬铸铁材料为高镍铬钼冷硬铸铁。
这类材质轧辊的缺点是硬度低，耐磨性不好。
后来采用了球墨复合铸铁轧辊，相对而言，使用寿命提高了几倍，至今仍然在使用。
国外则一般采用半钢和高硬度特殊半钢材质，对克服表面粗糙和抗磨损都很有效。
为了提高热轧辊的表面耐磨性，热轧辊的材料不断地得到改进，其基本的发展过程是从冷硬铸铁到高铬铸铁到半高速钢和高速钢。
高铬铸铁轧辊的化学成分为：2.0%～4.0%Ｃ，10%～30%Ｃｒ，0.15%～1.6%Ｎｉ，0.3%～2.9%Ｍｏ。
其本质是一种高耐磨性的高合金白口铁，铬含量一般在10%～15%，其碳化物主要是Ｍ7Ｃ3型，与白口铸铁的连续的Ｍ8Ｃ型碳化物不同，它不但具有良好的耐磨性，还有较高的硬度(ＨＶ可达1800)，基体为奥氏体、马氏体，因而其硬度和韧性结合较好。
实际的轧制生产表明，高铬铸铁轧辊有较好的抗热裂性能，原因是轧辊表面生成一层致密且有韧性的铬的氧化膜，能减少热裂纹的数量和深度。
因此，高铬铸铁辊在20世纪80年代被非常广泛用于精轧前架。
目前，高铬铸铁复合轧辊已广泛用作热轧带(钢)连轧机，粗轧和精轧前段工作辊、宽中厚板；粗轧和精轧工作辊及小型型钢和棒材轧机精轧辊等。
高铬铸铁轧辊的热处理有两种形式，一是低于临界转变温度的亚临界热处理，另一种是高于临界点Ａ3的高温热处理。
高铬轧辊表面材料的珠光体基体，希望具有极细的片间距，并在基体上有大量弥散分布的二次碳化物，要求有尽量低的残余奥氏体和残余应力，所以一般选用后一种形式的热处理，具体为正火加回火。
高速钢作为热轧辊材料的应用在1988年始于日本，20世纪90年代初期美国和欧洲也进行了研制，我国在20世纪90年代后期开始研制和使用高速钢轧辊。
一般高速钢的成分为1%～2%Ｃ，0%～5%Ｃｏ，0%～5%Ｎｂ，3%～10%Ｃｒ，2%～7%Ｍｏ，2%～7%Ｖ，1%～5%Ｗ。
因为拥有大量可形成强碳化物的合金元素如Ｗ和Ｖ，其最终的显微组织含有大约10%～15%具有极高硬度和高温稳定性的碳化物，所以在高温下工作能保持较高的强度和硬度。
其工作层硬度高，可达到80～85ＨＳ，具有较好的耐磨性和抗热裂性，轧辊表面没有出现热裂纹，一般没有剥落现象。
近年来国外在热轧薄板粗轧机架采用半高速钢轧辊也获成功，其耐磨性是高铬钢轧辊的2倍，且咬入性能和抗热疲劳性能好，因而成为热轧薄板粗轧机架和线棒材中轧机架轧辊的理想选择，半高速钢的化学成分范围为：1.5%～2.5%Ｃ，0.5%～1.5%Ｓｉ，0.4%～1.0%Ｍｎ，1.0%～6.0%Ｃｒ，0.1%～4.0%Ｍｏ，0.1%～3.0%Ｖ，0.1%～4.0%Ｗ。
高速钢热轧辊的热处理方式一般采用淬火加回火，在加热到高温时，钢中的二次碳化物充分溶解，一次共晶碳化物部分溶解。
这些碳化物所含有的碳和合金元素溶入奥氏体中，增加了奥氏体中碳和合金元素的含量。
在淬火时它们固溶于贝氏体和马氏体中，而在回火时析出了弥散的碳化物，使钢呈现出比淬火时硬度还要高的二次硬度。
因此为了增加基体的硬度，应提高淬火温度，同时，为了防止基体中出现块状粗大的碳化物，应尽量降低淬火温度，一般确定最佳淬火温度为1050℃～1150℃，同时回火温度为550℃～600℃。
为了保证基体中含有大量弥散分布的球状ＭＣ型碳化物，应增加Ｖ含量，但Ｖ不宜过高，因为Ｖ会降低淬透性，凝固时生成粗大的一次碳化物，淬火时不能完全溶入奥氏体，从而降低了断裂韧性，同时还会降低轧辊的表面粗糙度。
轧辊材料及热处理工艺的发展趋势冷轧辊的发展方向将是在进一步提高强度硬度和淬硬层深度的同时，保证一定的韧性。
大型冷轧工作辊将普遍采用含钒、铣、镍等元素的改进型5%Ｃｒ钢制造。
为提高材料的淬透性，Ｃｒ的含量将进一步增加，如8%～10%Ｃｒ及更高铬的锻钢已开始用于实际生产，但含Ｃｒ量的增加会导致较差的韧性，因此需要适当平衡Ｃ和Ｃｒ含量，在较低的温度下淬火获得所需要的冷轧辊硬度，从而减少轧辊的断裂和降低其断裂敏感性。
另外，随着锻件制造技术的进一步完善，高铬钢工作辊将更多地应用于大型冷连轧机。
5%Ｃｒ及其含钒的改进型钢广泛用于大型支承辊锻件，高铬含量的大型锻钢支承辊进入实用阶段。
大型冷轧工作辊要求采用电渣重熔锭锻制，而大型支承辊锻件用钢则被广泛采用钢包精炼并真空除气的冶铸工艺生产，钢水的纯净度均达到较高水平。
热轧辊工作在交变的高温和力的作用下，其表面反复受到摩擦，会产生强烈的磨损，因此热轧辊的发展主要在于进一步提高其耐磨性。
在实际的轧制生产中，表面淬火和渗碳强化处理的热轧辊己不能满足对其高耐磨性的要求，但整体的高速钢或硬质合金轧辊成本极高，对于轧辊芯部材料将造成浪费。
因此，轧辊的生产迫切需要进行表面处理，将硬质合金或陶瓷材料熔覆在轧辊的表面作为轧辊的工作表层。
表面镀铬、火焰喷涂、等离子喷涂以及激光毛化都是工具表面合金强化技术，将进一步用于提高的轧辊的性能。
总之，合理选材及采用合适的热处理方式高质量地制造轧辊，可以节约大量的辊材，降低轧钢生产成本，同时提高轧辊的质量和产量。
因此，应重视轧辊选材的新动向，从轧钢的实际条件出发.开发轧辊的新材质，提高轧辊的制造质量。
轧辊基础知识
轧辊基础知识目录1. 内容概要 (2)1.1 轧辊的定义与作用 (2)1.2 轧辊在金属加工中的应用及重要性 (3)2. 轧辊的材料与制造 (4)2.1 常用轧辊材料及其特性 (5)2.2 轧辊制造工艺流程 (6)2.3 热处理对轧辊性能的影响 (8)3. 轧辊的结构与设计 (8)3.1 轧辊的结构组成 (10)3.2 轧辊的设计原则与要求 (11)3.3 轧辊磨损机制与寿命估算 (12)4. 轧辊的检验与质量控制 (13)4.1 轧辊的检验标准与方法 (16)4.2 质量控制的实施 (17)5. 不同类型轧辊的知识 (18)5.1 热轧辊与冷轧辊差异 (20)5.2 纵轧辊与横轧辊的特点 (21)5.3 特殊用途轧辊，如不锈钢轧辊、合金钢轧辊 (22)6. 现代轧辊技术的发展 (23)6.1 表面涂层技术 (24)6.2 控制系统与智能化 (26)6.3 轧辊的生产与维护技术的进步 (27)7. 实例分析 (28)7.1 典型轧辊案例 (30)7.2 轧辊在实际生产中的应用案例分析 (31)8. 结论与展望 (32)8.1 轧辊技术发展趋势 (33)8.2 未来技术创新及挑战 (34)1. 内容概要本文档旨在全面介绍轧辊的基础知识，包括其定义、分类、结构、材料、生产工艺以及在钢铁、铝材、铜材等金属加工行业中的重要作用和应用。
我们将深入探讨轧辊的基本原理，包括轧辊的工作机制、轧制过程中的应力分布以及轧辊在轧制过程中的磨损与保护。
还将介绍轧辊的质量控制标准、性能评估方法以及不同类型轧辊的特点和适用场景。
通过对轧辊基础知识的系统学习，读者将能够更好地理解轧辊在生产过程中的关键作用，为实际应用和进一步研究提供坚实的基础。
1.1 轧辊的定义与作用轧辊是一种非常重要的金属加工设备，在金属成形、裁剪、压制等过程中发挥着重要作用。
它通常用于金属板材或条材的轧制，轧辊通过相互之间的滚动或摩擦作用，对金属施加很大的压力，从而使其发生形变、厚度减小以及尺寸和表面光洁度的调整。
轧辊材质选择及特性

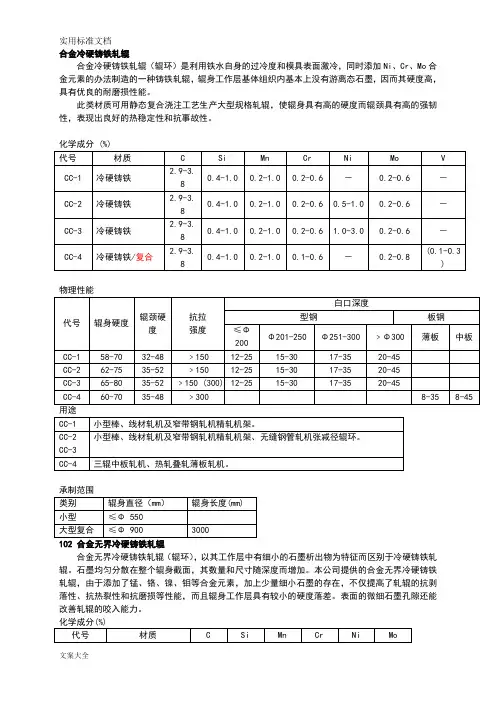

合金冷硬铸铁轧辊合金冷硬铸铁轧辊（辊环）是利用铁水自身的过冷度和模具表面激冷，同时添加Ni、Cr、Mo合金元素的办法制造的一种铸铁轧辊，辊身工作层基体组织内基本上没有游离态石墨，因而其硬度高，具有优良的耐磨损性能。
此类材质可用静态复合浇注工艺生产大型规格轧辊，使辊身具有高的硬度而辊颈具有高的强韧性，表现出良好的热稳定性和抗事故性。
102 合金无界冷硬铸铁轧辊合金无界冷硬铸铁轧辊（辊环），以其工作层中有细小的石墨析出物为特征而区别于冷硬铸铁轧辊。
石墨均匀分散在整个辊身截面，其数量和尺寸随深度而增加。
本公司提供的合金无界冷硬铸铁轧辊，由于添加了锰、铬、镍、钼等合金元素，加上少量细小石墨的存在，不仅提高了轧辊的抗剥落性、抗热裂性和抗磨损等性能，而且辊身工作层具有较小的硬度落差。
表面的微细石墨孔隙还能改善轧辊的咬入能力。
用途103 合金球铁轧辊合金球墨铸铁轧辊（辊环），以基体组织中的石墨呈球状为特征，通过调整镍、铬、钼合金元素和特定的热处理制度，可以制成普通球墨铸铁、大型合金球墨铸铁、珠光体球墨铸铁和针状球墨铸铁不同系列的轧辊（辊环）。
这些产品具有良好的强度、高温性能和抗事故性能，工作层硬度落差极小。
化学成分(%)物理性能高镍铬无界冷硬复合铸铁轧辊是采用离心或全冲洗方法制造的高性能轧辊，通过提高镍、铬、钼等合金元素的含量，获得高的组织、碳化物显微硬度；配合特殊热处理得到组织均匀、致密及硬度落差小的工作层；同时含有少量游离石墨，从而具有良好的耐磨损性、抗热裂、抗剥落及抗压痕性能。
外层厚度可适应需要而调整，芯部采用韧性灰口铸铁或高强度球墨铸铁，使芯部及辊颈具有满意的强韧性。
使用中充分水冷是必要的。
化学成分(%)硬度分布曲线示例：距表面距离（m m ）用途：热带连轧精轧后段工作辊宽、中厚板轧机粗轧、精轧机架工作辊 热带（板）四辊平整机工作辊、支撑辊，横切平整辊 炉卷轧机工作辊高速线材轧机预精轧辊环 有色金属板材轧机工作辊105 高铬复合铸造轧辊高铬复合轧辊工作层含有6~22%的铬合金，芯部为高强度球墨铸铁。
轧辊的相关知识
轧辊是轧钢厂轧钢机上的重要零件，利用一对或一组轧辊滚动时产生的压力来轧碾钢材。
它主要承受轧制时的动静载荷，磨损和温度变化的影响。
目录1基本信息2定义3轧辊分类4工作条件5工作原理6轧辊品种7相关信息8损坏原因9修复方法3.9.3 防止断裂方法1基本信息常用冷轧辊中工作辊的材料有9Cr,9Cr2,9Crv,8CrMoV等，冷轧辊要求表面淬火，硬度为HS45~105。
轧辊示意图热轧辊常用的材料有55Mn2,55Cr,60CrMnMo,60SiMnMo等，热轧辊使用在开坯，厚板，型钢等加工中。
它承受了强大的轧制力，剧烈的磨损和热疲劳影响，而且热轧辊在高温下工作，并且允许单位工作量内的直径磨损，所以不要求表面硬度，只要求具有较高的强度，韧性和耐热性。
热轧辊只采用整体正火或淬火，表面硬度要求HB190~270硬度。
轧辊硬度是一个间接的物理值，它的高低受到轧辊本身内部组织状态的影响，如轧辊材料的基体硬度，轧辊材料中碳化物的种类和数量，轧辊的残余应力等等；同时，由于轧辊硬度检测常用的肖氏和里氏硬度检测均为反弹式硬度检测，受检测仪器的状态，操作者的心理因素等其他因素的影响较大。
所以无论是轧辊的制造和使用部门，需要配备专人负责硬度的检测工作，注意硬度计的选型，与其他硬度的对比关系要稳定，同时要注意经常送检和校对硬度检测仪器和标准试块，有条件的企业可以推广利用标准轧辊来进行硬度计的校对工作。
[1]2定义轧辊是使（轧材）金属产生塑性变形的工具，是决定轧机效率和轧材质量的重要消耗部件。
轧辊是轧钢厂轧钢机上的重要零件，利用一对或一组轧辊滚动时产生的压力来轧碾钢材。
它主要承受轧制时的动静载荷，磨损和温度变化的影响。
[1]3轧辊分类轧辊种类很多，常用的轧辊品种有铸钢轧辊、铸铁轧辊和锻造轧辊三大类，在型材轧机上还有少量硬质合金轧辊。
成型方法铸造轧辊和锻造轧辊；铸造轧辊是指将冶炼钢水或熔炼铁水直接浇注成型这一生产方式制造的轧辊种类。
轧钢机械设备维护之轧辊材质应用介绍课件
04 电火花处理：利用电火花对 轧辊表面进行强化处理，提 高轧辊的耐磨性和抗疲劳性
轧辊存储与运输
01
轧辊应存放在干燥、通 风良好的环境中，避免 潮湿和腐蚀。
02
轧辊在运输过程中应使 用专用的包装材料，避 免磕碰和磨损。
03
轧辊在运输过程中应固 定牢固，避免滚动和滑 落。
04
轧辊在运输过程中应避 免高温、低温和阳光直 射，以免影响材质性能。
02 耐热性高的轧辊材质可以延长 使用寿命，降低维护成本。
03 耐热性高的轧辊材质可以提高 生产效率，减少停机时间。
04 耐热性高的轧辊材质可以提高 轧制产品的质量，降低废品率。
抗腐蚀性
轧辊材质的抗腐蚀性是影响其使用寿命的 重要因素之一。
抗腐蚀性高的轧辊材质可以抵抗高温、高 压、高湿等恶劣环境，减少磨损和腐蚀。
04 陶瓷轧辊的维护成本低，使用寿命长，是 一种理想的轧辊材料。
耐磨性
轧辊材质的 耐磨性是衡 量其使用寿 命的重要指
标
耐磨性高的 轧辊可以减 少更换次数， 降低维护成
本
Байду номын сангаас
耐磨性取决 于轧辊的材 质、硬度和
表面处理
耐磨性高的 轧辊可以提 高生产效率， 降低废品率
耐热性
01 轧辊材质需要具有良好的耐热 性，以适应高温工作环境。
抗腐蚀性高的轧辊材质可以提高轧钢机械 设备的生产效率和稳定性。
抗腐蚀性高的轧辊材质可以降低维护成本， 提高生产效益。
轧辊材质与轧制工艺的关系
轧辊材质影响轧制工艺的效率和
01
效果 不同轧制工艺需要选择不同的轧
02
辊材质 轧辊材质的选择需要考虑轧制工
03
艺的要求和特点 轧辊材质与轧制工艺的匹配可以
轧辊型号分类
轧辊型号分类轧辊型号及其分类•按材质分类–铁质轧辊：由铸铁、合金钢等铁质材料制成的轧辊。
具有较高的硬度和强度，适用于对硬材料进行轧制。
–合金轧辊：由钢材与其他合金元素（如钴、铬等）合金化制成的轧辊。
具有耐磨性、耐蚀性等优点，适用于对高硬度材料进行轧制。
–陶瓷轧辊：由陶瓷材料制成的轧辊。
具有耐高温、耐磨性好等特点，适用于对高温、脆性材料进行轧制。
•按结构分类–平辊轧辊：由平面辊筒组成的轧辊。
平辊轧辊适用于对宽度较大的材料进行轧制，轧制效果均匀。
–斜辊轧辊：由斜辊筒组成的轧辊。
斜辊轧辊适用于轧制较薄的材料，可实现较好的轧制效果。
–异型辊轧辊：由具有特定形状的辊筒组成的轧辊。
异型辊轧辊通常用于对特殊形状的材料进行轧制，可以定制不同的辊筒形状以满足轧制需求。
•按用途分类–冷轧辊：用于对冷态材料进行轧制的轧辊。
冷轧辊可实现材料的塑性变形和表面质量的提升。
–热轧辊：用于对热态材料进行轧制的轧辊。
热轧辊主要用于大型轧机，能够实现高速、高温下的轧制。
–中间辊：位于轧机两辊之间，起支撑、传递轧制力等作用。
中间辊一般采用合金材料制成，具有较高的硬度和耐磨性。
–支承辊：位于轧机两辊之外，起支撑作用，使轧机稳定运行。
支承辊通常采用铁质材料制成，具有良好的强度和稳定性。
–导入辊：用于将材料导入轧机的轧辊。
导入辊通常采用平辊结构，以保证材料的均匀进入轧机。
–导出辊：位于轧机出料端，用于将轧制后的材料导出。
导出辊的结构通常根据轧制需求进行设计。
以上是对轧辊型号的常见分类及相关说明。
不同的轧辊型号适用于不同的材料和轧制工艺，能够满足不同的生产需求。
如需具体了解某一型号的轧辊，请联系相关专业人员或生产商。
轧辊材料的相关知识
轧辊材料的相关知识轧辊的寿命主要取决于轧辊的内在性能和工作受力，内在性能包括强度和硬度等方面。
要使轧辊具有足够的强度，主要从轧辊材料方面来考虑；硬度通常是指轧辊工作表面的硬度，它决定轧辊的耐磨性，在一定程度上也决定轧辊的使用寿命，通过合理的材料选用和热处理方式可以满足轧辊的硬度要求。
钢铁英才网针对此概述了传统的轧辊选材及其热处理工艺，同时，对轧辊材料及其热处理工艺的发展进行了展望。
传统冷轧辊材料及其热处理方式冷轧辊在工作过程中要承受很大的轧制压力，加上轧件的焊缝、夹杂、边裂等问题，容易导致瞬间高温，使工作辊受到强烈热冲击造成裂纹、粘辊甚至剥落而报废。
因此，冷轧辊要有抵抗因弯曲、扭转、剪切应力引起的开裂和剥落的能力，同时也要有高的耐磨性、接触疲劳强度、断裂韧性和热冲击强度等。
国内外冷轧工作辊一般使用的材质有ＧＣｒ15、9Ｃｒ2、9Ｃｒ、9ＣｒＶ、9Ｃｒ2Ｗ、9Ｃｒ2Ｍｏ、60ＣｒＭｏＶ、80ＣｒＮｉ3Ｗ、8ＣｒＭｏＶ、86ＣｒＭｏＶ7、Ｍｏ3Ａ等。
20世纪50～60年代，这一时期的轧件多为碳素结构钢，强度和硬度不高，所以轧辊一般采用1.5%～2%Ｃｒ锻钢。
此类钢的最终热处理通常采用淬火加低温回火，常见的淬火方式有感应表面淬火和整体加热淬火。
其主要任务是考虑如何提高轧辊的耐磨性能、抗剥落性能，并提高淬硬层深度，尽量保证轧辊表面组织均匀，改善轧辊表层金属组织的稳定性。
从20世纪70年代开始，随着轧件合金化程度的提高，高强度低合金结构钢(ＨＳＬＡ)的广泛应用，轧件的强度和硬度也随之增加，对轧辊材料的强度和硬度也提出了更高的要求，国际上普遍开始采用铬含量约2%的Ｃｒ-Ｍｏ型或Ｃｒ-Ｍｏ-Ｖ型钢工作辊，如我国一直使用的9Ｃｒ2Ｍｏ、9Ｃｒ2ＭｏＶ和86ＣｒＭｏＶ7、俄罗斯的9Ｘ2ＭΦ、西德的86Ｃｒ2ＭｏＶ7、日本的ＭＣ2等。
这类材质的合金化程度较低，在经过最终热处理后，其淬硬层深度一般为12～15ｍｍ(半径)，仅能满足一般要求，而且使用中剥落和裂纹倾向严重，轧制寿命低。
轧辊材料
常用的轧辊材料有合金锻钢、合金铸钢和铸铁等：(1)合金锻钢。
用于轧辊的合金锻钢，在我国国家标准中已有规定，GB/T 13314-1991标准中列出了热轧轧辊和冷轧轧辊用钢。
热轧轧辊用钢有55Mn2、55Cr、60CrMnMo、60SiMnMo等。
冷轧轧辊用钢有9Cr、9Cr2、9CrV、9Cr2W、9Cr2Mo、60CrMoV、80CrN13W、8CrMoV等。
(2)合金铸钢。
用于轧辊的合金铸钢种类尚不多，也没有统一标准。
随着电渣重熔技术的发展，合金铸钢的质量正逐步提高，今后合会铸钢轧辊将会得到广泛应用。
(3)铸铁。
铸铁可分普通铸铁、合金铸铁和球墨铸铁。
铸造轧辊时，采用不同的铸型，可以得到不同硬度的铸铁轧辊。
因此，有半冷硬轧辊、冷硬轧辊和无限冷硬轧辊之分：1)半冷硬轧辊。
轧辊表面没有明显的白口层，辊面硬度HS≥50。
2)冷硬轧辊。
表面有明显白口层，心部为灰口层，中间为麻口层，辊面硬度HS≥60。
3)无限冷硬轧辊。
表面是白口层，但白口层与灰口层之间没有明显界限，辊面硬度HS≥65。
铸铁轧辊硬度高，表面光滑、耐磨，制造过程简单且价格便宜。
其缺点是强度低于钢轧辊。
只有球墨铸铁轧辊的强度较好。
无限冷硬铸铁轧辊的发展无限冷硬铸铁轧辊是一种应用已久的轧辊材质，早在20世纪初，普通无限冷硬铸铁轧辊就在热轧带钢轧机上广泛应用。
无限冷硬铸铁轧辊的材质介于冷硬铸铁和灰口铸铁之间。
与冷硬铸铁相比，其铁水中硅含量较高(含0.7%~1.6%Si)，因此无限冷硬铸铁轧辊辊身工作层基体组织内除含有与白口铸铁中相近似数量的碳化物和莱氏体外，还存在均匀分布的石墨。
无限冷硬铸铁轧辊中还常常加入不同含量的Cr、Ni、Mo等合金元素，随着Cr、Ni、Mo含量的增加，其硬化层深度大大增加。
无限冷硬铸铁轧辊辊身基体组织中含有较多的碳化物，具有较好的耐磨性；此外，在基体组织中均匀分布的少量细小石墨，起到了松弛机械应力的作用，有利于减轻辊身表层的剥落缺陷；同时，石墨本身具有良好的导热性能，在轧钢过程中，轧辊表面受热冲击时，石墨起缓冲热应力的作用，有利于防止热裂纹的产生。
轧辊的材质——精选推荐
轧辊的材质5m宽厚板轧辊材质的选择和使⽤管理（钢板⽣产⼯艺培训班的培训内容：轧辊部分。
授课⼈：杜希恩）由于5m宽厚板轧机轧辊消耗较⼤，按⽬前国内平均吨钢轧辊消耗0.8Kg/吨（宽厚板单机⽣产可能超过1Kg/吨）来计算，每年宽厚板的轧辊消耗将达到1200吨以上，轧辊消耗费⽤达6000余万元。
轧辊作为⼀种长期反复使⽤在恶劣环境下⼯作的轧钢⼯具，其正常的磨损消耗只是经济损失的⼀部分。
⽽由于材质选择不当、使⽤和维护不当等原因造成的轧辊事故，常常造成更多的相关损失和间接损失。
例如事故的同时往往有可能使配对辊或⽀撑辊受损、轧废、轧机和配套设备的损坏、⾮计划换辊停机、事故处理影响时间和成本、合同不能兑现等损失。
因此，深⼊研究轧辊材质的选择、轧辊使⽤和维护技术，以进⼀步提⾼板材表⾯质量，降低轧机故障率，降低轧辊消耗，已经成为我们亟待解决的课题。
⼀、轧辊材质的选择轧辊按制造材料主要分为：铸钢系列轧辊、铸铁系列轧辊、锻造系列轧辊三⼤类别。
铸钢轧辊有碳素铸钢轧辊、合⾦铸钢轧辊、半钢轧辊、⽯墨钢轧辊、⾼铬钢轧辊、复合铸钢轧辊、⾼速钢轧辊、半⾼速钢轧辊等。
铸铁轧辊有冷硬铸铁轧辊、⽆限冷硬铸铁轧辊、球墨铸铁轧辊、⾼铬铸铁轧辊四⼤类。
锻钢轧辊主要有：热作模具钢类、铬轴承钢类、冷轧模具钢类、⾼速钢和半⾼速钢类、锻造半钢和锻造⽩⼝铁类等。
轧辊材质的选择是⼀个⽐较复杂的⼯程，要综合考虑轧机的特点、轧辊的⼯作条件、各类轧辊材质特性、辊型设计等因素。
因此，要根据5M宽厚板轧机特点，轧制坯料和产品的种类规格，轧制节奏、产量，轧制温度、轧制速度、轧制⼒、压下量、换辊周期、磨削制度等轧机和轧辊⼯作的基本条件的基本情况，得出本机架对轧辊的性能要求，根据各类轧辊所具有性能特点，考虑本机架轧辊设计要求或⽬前使⽤的轧辊主要失效形式以及⽤户急需解决的问题等因素，最终确定适合本机架的轧辊材质、技术性能指标等。
1、5m宽厚板轧机轧辊材质的选择5m宽厚板轧机为四辊可逆式单机架轧机，粗轧和精轧都在同⼀机架上完成。
加工轧辊知识点总结
加工轧辊知识点总结一、轧辊的类型和结构1. 常用轧辊类型轧辊是用于金属带材轧制的工具，按照用途和结构特点可分为几种不同类型：（1）背推轧机轧辊；（2）磨床用的磨辊；（3）异形轧辊；（4）剪切刀轧辊；（5）宽带轧机轧辊；（6）铁路车轮轧辊等。
2. 轧辊的结构轧辊由轧辊筒体、轧辊颈部和轧辊芯轴组成。
轧辊筒体是用于加工金属的主要部分，其承受材料的压力和摩擦力。
轧辊颈部连接轧辊芯轴和轧辊筒体，起到支撑和传递轧制力的作用。
轧辊芯轴是轧辊的主要部分，通过芯轴上的轴承支持整个轧辊。
二、轧辊的材料1. 常用轧辊材料轧辊的材料对于轧辊的生产和使用过程具有重要的影响。
常用的轧辊材料包括：铸铁、铸钢、锻钢、合金钢、硬质合金等。
而且，钢轧辊是通常使用的，因为它有足够的强度和耐磨性，同时，它可能被镀铬。
2. 轧辊的表面涂层为了提高轧辊的耐磨性和使用寿命，通常会在轧辊表面进行涂层处理。
常用的表面涂层包括硬质合金涂层、金刚石涂层以及陶瓷涂层等。
这些涂层可以有效地提高轧辊的表面硬度和耐磨性。
三、轧辊的加工工艺1. 轧辊的热处理工艺对于高强度、高耐磨性和高变形能力的轧辊，需要采用适当的热处理工艺。
常用的热处理工艺包括淬火、回火、等温淬火和多组织热处理等。
通过这些工艺，轧辊的组织结构和性能可以得到有效的提升。
2. 轧辊的精密加工在轧辊的生产过程中，需要进行精密的加工工艺，以保证轧辊的精度和表面质量。
常用的精密加工工艺包括车削、磨削、磨镗、磨齿、抛光等。
通过这些工艺，可以实现轧辊的高精度和高表面质量。
3. 轧辊的表面处理为了提高轧辊的耐磨性和使用寿命，通常需要对轧辊表面进行表面处理。
常用的表面处理工艺包括镀铬、喷涂硬质合金、喷涂金刚石等。
通过这些处理工艺，可以有效地提高轧辊的表面硬度和耐磨性。
四、轧辊的应用与发展趋势1. 传统轧辊的应用传统轧辊主要用于金属带材轧制和加工，如钢铁、有色金属、合金等的轧制生产线。
在这些应用领域中，轧辊的性能和使用寿命对于生产效率和产品质量有着重要的影响。
轧辊基本知识
轧辊轧制时有关工艺问题轧辊是轧钢厂轧机的最主要生产工具，直接对轧件进行轧制加工，完成轧制过程的基本工序——金属的塑性变形。
它不仅与产品质量，产量，经济效益等都有直接的关系，是生产过程中非常重要的一个因素。
轧辊的好坏将直接影响产品的机械性能，尺寸精度，板型以及表面质量。
其次轧辊好坏也将直接影响生产的产量，如轧辊换辊次数的增加将使生产产量直接下降。
在板带热轧中一般一个换辊周期可轧2000－2500吨的轧制产量，如采用ORG在线磨辊技术产量可扩大到3500吨以上，同样如采用高速钢轧辊产量还能上升，相反如采用低质量轧辊，换辊次数就明显增加，产量就下降。
由于轧辊本身是一个生产消耗件，辊耗大小就直接影响工序成本，经济效益就会明显变化。
因此，希望轧辊制造厂能不断开发出新的高效的轧辊产品，和不断提高轧辊质量水平，同时钢铁生产厂又能不断加强轧辊管理，那对钢铁企业和轧辊企业均能产生很好的经济效益。
一，轧辊基本知识1，轧辊定义和分类轧辊是直接对轧件进行轧制加工，完成轧制过程的金属的塑性变形的主要部件。
按轧钢机类型可分为钢板轧辊和型钢轧辊,如图1所示。
钢板轧辊的辊身一般呈圆柱形，如图1a所示,主要参数为辊身长度，也是轧机的标称，如1580轧机，1700轧机，2050轧机等。
有时热轧轧辊的辊身呈微凹，当受热膨胀时，可保持轧辊较好的板型。
而冷轧轧辊的辊身呈微凸，当它受力弯曲时，也可保持轧辊较好的板型。
型钢轧机的轧辊辊身上有轧槽，根据工艺要求配置相应的孔型，粗轧机有较多的轧槽，精轧机则较少，如图1b所示，型钢轧机主要参数为轧辊的直径，也是轧辊的名义直径或轧机的标称，如1300初轧机，650型钢轧机等，如在一条生产线上有若干个工作机座，则以最后一架的轧辊名义直径作为轧钢机的标称。
由于初轧机，型钢轧机是有槽的，而且轧辊在使用过程中由粗变细是变化的。
故该类轧机的轧辊名义直径是以齿轮座的中心距作为轧辊名义直径，初轧机以轧辊辊环外径定为轧辊的名义直径。
