机械结构动态图(谢红太整理)
1.追踪平行四边形的机械联动构造 2.万向接头
3.齿条齿轮构造应用 4.行星离合器
5.空间利用门 6.在旋转过程中保持方向不变
7.阿基米得氏曲线驱动机 8.锥面摩擦变速器
9.日内瓦结构内部 10.将中断旋转变为连续旋转
球齿机机构
冲击夹持机构
滚珠丝杠传动机构
齿轮传动机构
食品制作
பைடு நூலகம்
3D打印
机械结构动态图
兰州交通大学谢红太整理
使用Autodesk Inventor记录了超过1700种机械 结构，并为每一个记录制作一部相应的动画视频，对 于理解一些比较复杂和具有挑战性的结构而言，这些 视频是非常珍贵的参考资料。除此之外，这些动画本 身就是一系列迷人的动力学雕塑，同时具有其纯粹的 美学价值。
神奇的家具
链传
联轴节
机关枪
齿轮啮合
直升机旋翼
可变节气门
计数器
差速器
透析仪
自动步枪
加特林机枪
气门

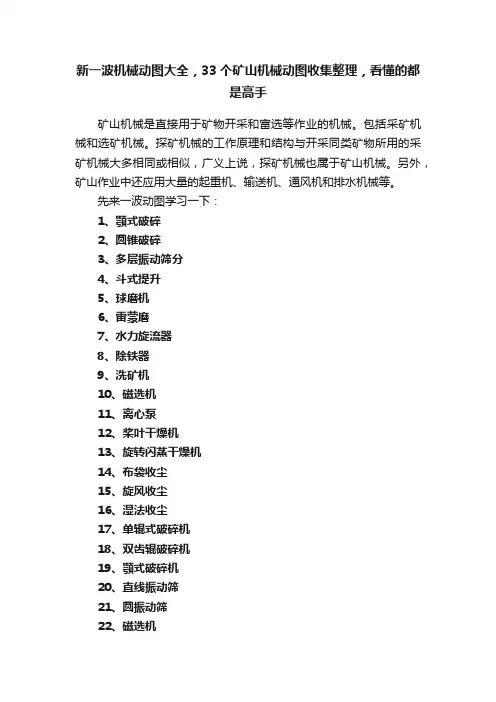

新一波机械动图大全，33个矿山机械动图收集整理，看懂的都是高手
新一波机械动图大全，33个矿山机械动图收集整理，看懂的都
是高手
矿山机械是直接用于矿物开采和富选等作业的机械。
包括采矿机械和选矿机械。
探矿机械的工作原理和结构与开采同类矿物所用的采矿机械大多相同或相似，广义上说，探矿机械也属于矿山机械。
另外，矿山作业中还应用大量的起重机、输送机、通风机和排水机械等。
先来一波动图学习一下：
1、颚式破碎
2、圆锥破碎
3、多层振动筛分
4、斗式提升
5、球磨机
6、雷蒙磨
7、水力旋流器
8、除铁器
9、洗矿机
10、磁选机
11、离心泵
12、桨叶干燥机
13、旋转闪蒸干燥机
14、布袋收尘
15、旋风收尘
16、湿法收尘
17、单辊式破碎机
18、双齿辊破碎机
19、颚式破碎机
20、直线振动筛
21、圆振动筛
22、磁选机
23、摇床选矿
24、跳汰机
25、冲击式破碎机
26、分级原理
27、粉碎机
28、刮板机
29.滚筒破碎机
30、挤压破碎
31、研磨破碎
32.直线振动筛
33.重介质分选流程。

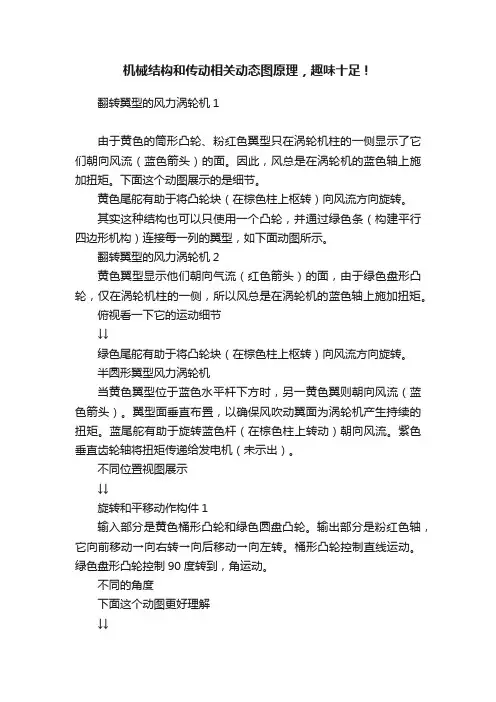

机械结构和传动相关动态图原理，趣味十足！
机械结构和传动相关动态图原理，趣味十足！翻转翼型的风力涡轮机1由于黄色的筒形凸轮、粉红色翼型只在涡轮机柱的一侧显示了它们朝向风流（蓝色箭头）的面。
因此，风总是在涡轮机的蓝色轴上施加扭矩。
下面这个动图展示的是细节。
黄色尾舵有助于将凸轮块（在棕色柱上枢转）向风流方向旋转。
其实这种结构也可以只使用一个凸轮，并通过绿色条（构建平行四边形机构）连接每一列的翼型，如下面动图所示。
翻转翼型的风力涡轮机2黄色翼型显示他们朝向气流（红色箭头）的面，由于绿色盘形凸轮，仅在涡轮机柱的一侧，所以风总是在涡轮机的蓝色轴上施加扭矩。
俯视看一下它的运动细节↓↓绿色尾舵有助于将凸轮块（在棕色柱上枢转）向风流方向旋转。
半圆形翼型风力涡轮机当黄色翼型位于蓝色水平杆下方时，另一黄色翼则朝向风流（蓝色箭头）。
翼型面垂直布置，以确保风吹动翼面为涡轮机产生持续的扭矩。
蓝尾舵有助于旋转蓝色杆（在棕色柱上转动）朝向风流。
紫色垂直齿轮轴将扭矩传递给发电机（未示出）。
不同位置视图展示↓↓旋转和平移动作构件1输入部分是黄色桶形凸轮和绿色圆盘凸轮。
输出部分是粉红色轴，它向前移动→向右转→向后移动→向左转。
桶形凸轮控制直线运动。
绿色盘形凸轮控制90度转到，角运动。
不同的角度下面这个动图更好理解↓↓旋转和平移动作构件2蓝色输入曲柄使粉色销（固定到橙色管上的部件）沿着基座的矩形跑道移动。
因此，管运动如下：向前移动 - 向右转 - 向后移动 - 向左转。
内部透视图↓↓齿轮齿条驱动绿色支架和蓝色圆柱体固定在底座上。
灰色滚子承受齿轮的径向力。
这种设计避免了长滑道，易于组装并减小了摩擦力。
开门机构这是一种简单的开门机构，这种机构在断电的情况下，用曲柄（未示出）转动灰色蜗杆即可。
下面是细节展示Delta 机器人1黄色部分由三个步进电机通过空间连杆控制。
绿色和粉色条构建了3个平行四边形机构。
机械知网：分享知识，传播价值。
在一些设计中，它们之间的旋转接头被球形接头取代。
50个经典机械结构动图赏析，明白了很多机械原理
50个经典机械结构动图赏析，明白了很多机械原理1.落锤（Drop hammer）输入：绿色皮带轮轴绿色轴和红色空心轴间有一个滑键。
黄色滑块的上下运动取决绿色杆。
2.摩擦压力机1（Friction press 1）输入：绿色皮带轮轴绿色轴和红色空心轴之间有一个滑键。
蓝色盘-螺钉交替性地与两个红色盘接触。
黄色滑块的上下运动由紫色杆控制。
滑块在行程的最低位置达到最大速度，最高位置达到最大速度。
粉色制停器决定滑块的最高位置。
3.摩擦压力机2（Friction press 2）输入：中心小齿轮紫色盘携带四个齿轮和两个辊柱。
辊柱交替性地与黄色盘接触，并且给螺钉往复运动。
对映蓝色螺母-滑块机制的上，下，驻留运动，杆有三个不同位置。
有一个制停器在盘驻留时保持其静止，未显示。
4.手动冲床1（Hand punch machine 1）齿轮传动和滑块-曲柄机制的结合。
5.手动冲床2（Hand punch machine 2）盘形凸轮和线性往复运动从动件。
6.手动剪切机1（Hand shearing machine 1）使用了一个行星齿轮。
手动力量施加在卫星齿轮上。
其它齿轮固定。
上方的工具台固定在载体上。
7.手动剪切机2（Hand shearing machine 2）使用了一个四连杆机制。
手动力量施加在一个曲柄上。
上方的工具台固定在其它曲柄上。
8.脚踏剪切机1（Foot shearing machine 1）蓝色滑块由一个滑块曲柄机制驱动。
曲柄是紫色的脚踏杆。
橙色低剪切片固定在机制基座。
红色上剪切片有斜刃，可降低剪切力。
9.脚踏剪切机2（Foot shearing machine 2）蓝色滑块由一个六杆机制驱动。
绿色滑块的运动轨道在蓝色滑块上。
橙色低剪切片固定在机制基座。
红色上剪切片有斜刃，可降低剪切力。
10.台木锯1（Table wood saw 1）橙色圆刀片的位置调整运动：使用粉色螺母进行上下运动。
马达由粉色销调整。

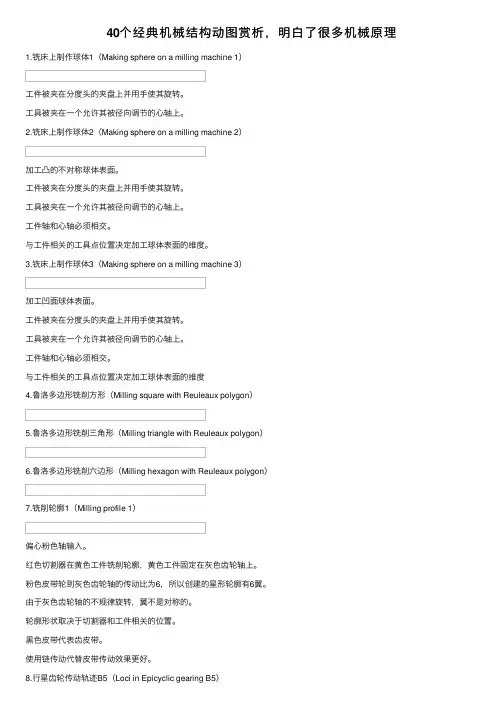

40个经典机械结构动图赏析，明白了很多机械原理
40个经典机械结构动图赏析，明⽩了很多机械原理1.铣床上制作球体1（Making sphere on a milling machine 1）⼯件被夹在分度头的夹盘上并⽤⼿使其旋转。
⼯具被夹在⼀个允许其被径向调节的⼼轴上。
2.铣床上制作球体2（Making sphere on a milling machine 2）加⼯凸的不对称球体表⾯。
⼯件被夹在分度头的夹盘上并⽤⼿使其旋转。
⼯具被夹在⼀个允许其被径向调节的⼼轴上。
⼯件轴和⼼轴必须相交。
与⼯件相关的⼯具点位置决定加⼯球体表⾯的维度。
3.铣床上制作球体3（Making sphere on a milling machine 3）加⼯凹⾯球体表⾯。
⼯件被夹在分度头的夹盘上并⽤⼿使其旋转。
⼯具被夹在⼀个允许其被径向调节的⼼轴上。
⼯件轴和⼼轴必须相交。
与⼯件相关的⼯具点位置决定加⼯球体表⾯的维度4.鲁洛多边形铣削⽅形（Milling square with Reuleaux polygon）5.鲁洛多边形铣削三⾓形（Milling triangle with Reuleaux polygon）6.鲁洛多边形铣削六边形（Milling hexagon with Reuleaux polygon）7.铣削轮廓1（Milling profile 1）偏⼼粉⾊轴输⼊。
红⾊切割器在黄⾊⼯件铣削轮廓，黄⾊⼯件固定在灰⾊齿轮轴上。
粉⾊⽪带轮到灰⾊齿轮轴的传动⽐为6，所以创建的星形轮廓有6翼。
由于灰⾊齿轮轴的不规律旋转，翼不是对称的。
轮廓形状取决于切割器和⼯件相关的位置。
⿊⾊⽪带代表齿⽪带。
使⽤链传动代替⽪带传动效果更好。
8.⾏星齿轮传动轨迹B5（Loci in Epicyclic gearing B5）铣削五⾓形的装置。
r:固定绿⾊太阳轮的节圆半径R:黄⾊⾏星齿轮的节圆半径K=R/r=5为了得到得到⼀个圆⾓五⾓形轨迹，红⾊⼯具轴和太阳轮轴的距离为(8/30)r。
粉⾊盘输⼊。
63个机械结构动图，简单易懂，点满机械原理技能！
63个机械结构动图，简单易懂，点满机械原理技能！有时候机械结构的运动和传动都不需要用文字来表示，一个动态图就表达清楚了，一看就明白，简单明了，今天展示63个机械结构的动态图，满满干货！1.杆状爬行机构2.链条八字传动机构3.可变向八字传动机构4.步进运动机构5.图像复制机构6.定向供料机构17.定向供料机构28.平面滑槽转动机构9.凸轮滑块上升机构10.光谱仪传动机构11.窗帘展开机构12.船桨机构113.船桨机构214.间隔分料机构115.间隔分料机构216.手动刹车机构317.手动刹车机构418.手动刹车机构519.万向联轴节20.有轨小车手动刹车机构21.批量对中夹紧机构22.摩托车刹车机构23.运动位置控制机构24.往复直线运动机构25.可反转的二级变速机构26.二级变速转换机构127.二级变速转换机构228.手动刹车机构129.手动刹车机构230.四杆万向联轴节31.外球面车削32.车床上仿形设备33.手动仿形车削34.车床上制作六角头35.车床上制作矩形36.车床上制作面槽137.车床上制作面槽238.车削椭圆装置139.车削椭圆装置240.组合夹紧机构41.凸轮连杆组合输送薄板机构42.热合联动43.凸轮双摇杆机构单独运动44.步进输送机构45.输出构件作间歇运动46.输出构件作间歇运动等宽凸轮间歇移动机构47.双摇杆夹紧机构48.不自锁推拉式夹紧机构49.双肘杆夹紧机构50.肘杆夹紧机构51.肘杆夹紧机构52.双面刀刃灌木修剪机构53.割草机刀片驱动机构54.皮革抛光机55.多轴钻56.翻转机构57.开盖落料机构58.手动夹爪机构59.双偏心驱动导杆机构60.挑膜机构61.凸轮与转动导杆组合机构62.用凸轮调节圆锥齿轮的输出轴转速机构63.齿轮升降机构相关书籍书名：精密机械设计作者：王建华ISBN：978-7-111-56581-9定价：168.00元本书特色：本书既有先进的基础理论体系，又特别重视工程实际，是精密机械领域一部传授知识、启迪智慧、激励创新的经典之作，是美国麻省理工学院公开课程的指定用书。
15幅机械动态图，机械人工作必备！
15幅机械动态图，机械人工作必备！来源：直观学机械来自越南的设计师Nguyen Duc Thang使用Inventor绘制了经典的机械结构，并将其制作为动态仿真视频，这些机械结构有利于大家直观的了解机械。
1.普通的Hobson连接解析：连接的每个角钢条分为两部分，通过旋转接头连接在一起。
红轴为输入部分，黄色轴为输出部分。
两个轴之间的角度可以在传动期间变化，它是一个恒速接头。
当输入和输出轴处于直线状态时，该机构的位置不稳定。
2.空间双曲柄滑块机构解析：这是空气压缩机的应用。
橙色轴为输入部分，连接头的中心沿椭圆（绿色）移动。
当由每个曲柄的两个连接的轴线产生的平面是垂直的时，该机构具有不稳定的位置。
3.偏斜轴之间传输解析：粉红色曲柄为输入部分，蓝色曲柄为输出部分。
输入和输出曲柄在90度偏移。
茶绿色条具有带有粉色，蓝色和黄色曲柄的圆柱形接头。
紫罗兰色沿椭圆形平移。
当由每个曲柄的两个连接的轴线产生的平面是垂直时，该机构具有不稳定的位置。
4.旋转时保持方向不变解析：蓝色曲柄为输入部分。
绿色板沿椭圆形移动并保持水平。
当由每个曲柄的两个关节的轴线产生的平面是垂直的时，该机构具有不稳定的位置。
5.锥齿轮传动的方位推进器解析：发动机扭矩通过两个锥齿轮传动到螺旋桨。
推力方向通过蜗杆传动来控制。
6.万向节结构的方位推进器解析：发动机扭矩通过两个双万向节接头传递到螺旋桨。
黄轴与垂直方向之间的角度为45度，这确保了恒定的速度传输。
推力方向通过蜗杆传动来控制。
7.Hobson接头结构的方位推进器解析：两个Hobson接头取代了普通方位推进器的两个锥齿轮传动。
推力方向由橙色杆控制。
8.曲线扩大和缩小解析：紫色部分在白色曲柄的燕尾槽中滑动。
当曲柄旋转紫色滑块轨迹曲线的点时，紫色曲线和黄色凸轮上的凹槽的中心曲线是相同的。
红色和绿色曲线可以被认为是从紫色曲线创建的，沿着曲柄曲线的两条曲线之间的距离是恒定的。
9.锁定平行四边形机制解析：红色的针脚将栅栏稳定地保持在其抬起位置。
【动图】令人惊艳的1700种机械原理动态图!你绝对没见过
【动图】令人惊艳的1700种机械原理动态图！你绝对没见过
阮德升（Đức thắng Nguyễn）是一位来自越南的工程师。
自从2002年退休之后，他便一直在为机械构造制作令人惊艳的3D动画目录。
他使用AutodeskInventor记录了超过1700种机械结构，并为每一个记录制作一部相应的动画视频，对于理解一些比较复杂和具有挑战性的结构而言，这些视频是非常珍贵的参考资料。
除此之外，这些动画本身就是一系列迷人的动力学雕塑，同时具有其纯粹的美学价值。
以下是精选的一些结构：
1.追踪平行四边形的机械联动构造
2.万向接头
3.齿条齿轮构造应用
4.行星离合器
5.空间利用门
6.在旋转过程中保持方向不变
8.锥面摩擦变速器
9.日内瓦结构内部
10.将中断旋转变为连续旋转
链传
联轴节
机关枪
齿轮啮合
这个好复杂，请大神指点
猜猜这是啥
直升机旋翼
可变节气门
计数器
差速器
透析仪
自动步枪
加特林机枪
气门。
19个机械结构动图，全整明白了，机械肯定入门了
19个机械结构动图，全整明⽩了，机械肯定⼊门了法律顾问：赵建英律师好久没有分享机械结构动图了，这⼏天⼩编连夜整理了19个机械结构，从不同的⾓度来展⽰了它们，⼤家若能⼀幅⼀幅的搞清楚并能在⼯作中利⽤上，这篇⽂章就是有价值的。
接下来咱们就分享⼀下来⾃越南的设计师Nguyen Duc Thang使⽤Inventor绘制的这些机械结构。
1、滚筒输送机1绿⾊轴是输⼊端，橙⾊滚轮通过圆形⽪带接收输⼊轴的旋转。
这⾥的⽪带传动是⽤于两个呈90度夹⾓的轴之间的传动。
下⾯的⾓度是从上往下看、从下往上看：2、滚筒输送机2黄⾊电机轴作为动⼒输⼊端，红⾊⽪带⽤于从电动机到两个中⼼辊的旋转传动，蓝⾊⽪带⽤于从中⼼辊到其他辊的旋转传输。
3、柔性滚筒输送机它是惰性钳机构的⼀种应⽤。
输送机长度可以改变，以满⾜操作需要。
在重⼒作⽤下，可以设置不同⾼度的两个输送机末端来移动负载。
由于惰性⼤钳旋转接头中的间隙，输送机适于形成在⽔平⾯上具有不同半径和曲率⽅向的曲线运输路径。
4、电动柔性滚筒输送机它是惰性钳机构的⼀种应⽤。
输送机长度可以改变，以满⾜操作需要。
粉红⾊的电机放在紫⾊底座的中央，紫⾊底座与黄⾊的懒惰钳构件有旋转接头。
借助插槽槽，底座保持⽔平。
红带将电机的旋转传递到两个最近的上辊。
蓝带将所述辊⼦的旋转传递给其余辊⼦。
5、空间剪式机制它由布置在两个垂直平⾯中的两个剪⼑机构组成。
转动粉红⾊⼿柄，使蓝⾊板沿直线轨迹移动。
它不需要像平⾯剪⼑机构那样的棱柱形关节。
上⾯这个动图的最后两个场景显⽰了⼀个简化的实施例，其中条数减少了⼀半。
该机构以同样的⽅式⼯作，刚度较⼩。
6、折叠式笔记本电脑床架⽀架整个运动轨迹：升起绿⾊滑块。
转动螺旋槽的红⾊旋钮，防⽌绿⾊滑块掉落。
将黄⾊输送轨道转向90度，向前推粉⾊滑块。
最后将黄⾊桌⼦翻转180度。
7、⾼度可调的桌⼦1借助螺母驱动器（粉红⾊螺钉，红⾊螺母），转动粉红⾊的曲柄以改变⼯作台的⾼度。
上框架沿近似直线平移，并保持平⾏于底座。
经典机械结构动图赏析第六十八期
经典机械结构动图赏析第六十八期来自越南的设计师Nguyen Duc Thang在业余时间，使用Inventor绘制了1700多个经典机械结构，并将其制作为动态仿真视频，目的是让更多初学者了解这些机械结构的运动原理。
由于这些视频发布在国外视频网站，国内基本无缘访问，微小网决定在今后逐一将这些视频发布出来，并加上翻译说明，方便各位设计师的学习和研究。
这1700多个经典机械结构中，有大量的机械结构并不是常见的，但是却包含着精密的机械知识，有非常高的学习价值。
由于微小网编辑才疏学浅，对这些机械结构的翻译和解释并不准确，微小网欢迎大家通过评论、邮件等方式发布更详细的结构解析文字。
同时，我们也欢迎各位设计师将这些机械结构只作为3D模型，方便其他人的学习和理解。
微小网对发布详细文字解说的设计师奖励20-50微积分/次，对发布包含运动仿真机械结构3D模型的设计师奖励100微积分/次。
经典机械结构动图赏析第六十八期，双曲柄滑块机构、滑槽成形机构1、滑槽成形机构2、滑槽成形机构3、延长行程长度机构3、弯曲滑槽机构、滑槽机构4、滑槽机构5、正弦机构1、正弦机构2等共10个。
1.双曲柄滑块机构（Double slider crank mechanism）粉色滑块在黄色滑块上移动。
后者在固定跑道上移动。
两个滑块均被红色驱动轴驱动。
在不同阶段它们的死角有些不同。
此机制可应用于线材弯曲机。
2.滑槽成形机构1（Shaper with Coulisse mechanism 1）往复运动中工作行程比返回行程短。
3.滑槽成形机构2（Shaper with Coulisse mechanism 2）往复运动中工作行程比返回行程短。
4.滑槽成形机构3（Shaper with Coulisse mechanism 3）往复运动中工作行程比返回行程短。
5.延长行程长度机构3（Mechanism for increasing stroke length 3）输入：橙色曲柄规律旋转输出：可调行程的灰色杆直线往复运动低位黄色滑块通过旋转接头与粉色滑块连接。
百看不厌的机械工作动态图，让你长见识的原理图37
百看不厌的机械工作动态图，让你长见识的原理图37四冲发动机飞机的星型发动机飞机螺旋桨与机枪同步图发动机喷气式发动机喷射推进机潜艇使用的斯特林发动机曲柄连杆机构是发动机三相电子绕组励磁双涵道涡轮风扇发动机外燃机：斯特林发动机原理蒸汽机火车的推进原理汽车换挡机制柴油发动机汽车汽油发动机制单曲轴对置活塞式发动机直升机单杠发动机多缸飞机发动机双直列八缸蒸汽发动机马克沁机关枪原理打火机原理焊接卷笔刀开锁原理航模单杠发动机航模四缸发动机机械键盘坦克主动轮传动1、滑块-曲柄同轴踏板解析：它是普通滑块的双滑块-曲柄机构。
两个踏板的速度是相同的。
2、齿轮传动的同轴踏板解析：两个踏板的速度是相同的。
3、同轴踏板解析：两个踏板的速度几乎相同。
蓝轴的针脚之间或绿轴的沟槽之间的相对位置影响速度关系。
4、锥齿轮传动的踏板解析：按下粉红色踏板，通过锥齿轮传动和超越离合器使橙色轮旋转。
由于车轮惯性，可以连续旋转。
粉红色配重趋向于将踏板带到其上部位置（可以用弹簧代替）。
5、变速自行车解析：单链（由黑线表示）包裹在粉红色的链轮，紫色空转链轮和两个链轮（蓝色和绿色）周围。
两个后者属于沿相同方向安装的两个飞轮，轮毂固定在自行车后轮上。
一次仅接合一个飞轮，而另一个自由地向后旋转。
由于链条在与第一链轮相反的方向上缠绕第二链轮，所以骑车人仅需要向后踩踏以接合它。
事实上，它是将双向旋转转换成不同速度的单向旋转的机制。
6、单踏板连杆机构7、双踏板动力输出机构解析：输入为两个同轴水平旋转轴的踏板（粉色和紫色）。
输出为垂直轴。
该机构将输入角振荡转换为输出连续旋转，具有两个死位置。
输出惯量有助于机构克服死点。
黄色磁盘凸轮和弹簧滑块（绿色）不允许机构在其死点停止以便于启动。
齿轮系统确保两个踏板的相反的旋转方向。
8、脚力洗衣机解析：洗涤桶固定到橙色垂直轴，其速度由于两个皮带驱动器而增加。
动图显示两种工作模式：1）浴缸振动：红色限位器设置在其向前位置，以限制踏板的运动。
