白图替代蓝图的本质及关键技术

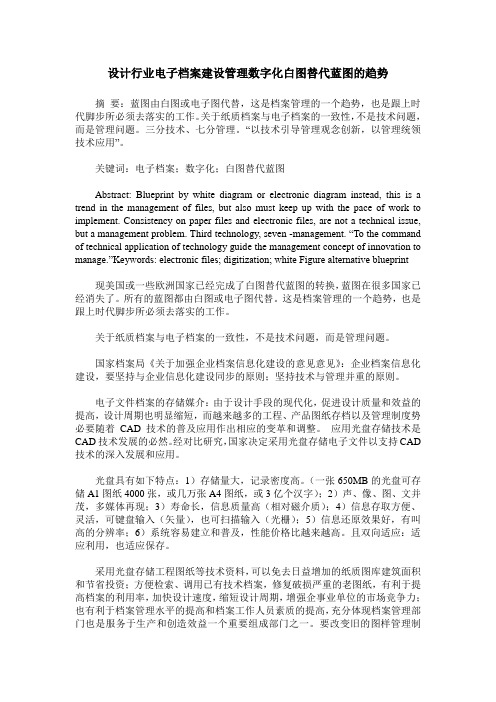

设计行业电子档案建设管理数字化白图替代蓝图的趋势
设计行业电子档案建设管理数字化白图替代蓝图的趋势摘要：蓝图由白图或电子图代替，这是档案管理的一个趋势，也是跟上时代脚步所必须去落实的工作。
关于纸质档案与电子档案的一致性，不是技术问题，而是管理问题。
三分技术、七分管理。
“以技术引导管理观念创新，以管理统领技术应用”。
关键词：电子档案；数字化；白图替代蓝图Abstract: Blueprint by white diagram or electronic diagram instead, this is a trend in the management of files, but also must keep up with the pace of work to implement. Consistency on paper files and electronic files, are not a technical issue, but a management problem. Third technology, seven -management. “To the command of technical application of technology guide the management concept of innovation to manage.”Keywords: electronic files; digitization; white Figure alternative blueprint 现美国或一些欧洲国家已经完成了白图替代蓝图的转换，蓝图在很多国家已经消失了。
所有的蓝图都由白图或电子图代替。
这是档案管理的一个趋势，也是跟上时代脚步所必须去落实的工作。
关于纸质档案与电子档案的一致性，不是技术问题，而是管理问题。
国家档案局《关于加强企业档案信息化建设的意见意见》：企业档案信息化建设，要坚持与企业信息化建设同步的原则；坚持技术与管理并重的原则。
蓝图和白图区别
蓝图和白图区别工程上常说的白图是什么意思?相信很多人都不知道白图是什么意思，下面西安铭晟建筑工程造价工作室小编为大家介绍什么是建筑白图及建筑白图和蓝图的区别是什么的相关内容，希望可以帮到大家！白图就是白纸的图（非正式）；正式的图都是蓝图。
什么是建筑白图?1：施工图未晒的图，叫白图;2：白图就是在白纸上，直接打的图。
建筑白图。
1：建设学科已经基本完成设计，但是还没有经过校核等程序，完成终出版手续，但迫于工地的工期要求，提前提供的图纸;2：这种图纸因为不是正式图，没有保留价值，工地需要量少，所以往往采用复印方式出版，图纸为白纸，所以称为“白图”;3：白图是相对于“蓝图”而言的，由于正式图纸(完成校核程序和各级签字)是晒图出版，图纸是微蓝色的，所以称为蓝图。
注意。
1：白图并不是图纸的颜色是白的，而是指非正式图纸，即是指没有加盖出图章、注册建筑师、结构师等签章的图纸;2：白图不符合正式的出图程序，一般违反部分规范强条(结构不一定有隐患，可能是防火等要求难以满足);3：白图出了问题，设计单位也不承担任何责任。
建筑白图和蓝图的区别是什么？一、指代不同。
1、蓝图：在工业上指“蓝图纸”（晒图纸俗称，主要用于复制工程图纸和文件资料），尤指完成图像复制后的晒图纸。
2、白图：按图建筑设计院画出来的施工图，未晒的图。
二、工艺不同。
1、蓝图：在暗室中将上述二种物分别溶于确定比例的水中，并分别置于棕色有塞的玻璃瓶中藏于暗处，不能使其露光；然后，将富有韧性而光滑细洁纸拉紧（如系平板单张应用图画钉钉住，便于手上均匀地刷涂药液）。
2、白图：是墨粉打印的，相对来讲成本较大，在未完全定施工图设计图前经常用，也可以是某些边设计边施工的项目经常采用的方式（因为变化比较大）。
白图不可作为竣工图交档案馆。
三、发展不同。
1、蓝图：随着现代化档案管理理念的不断延伸，以及计算机技术的辅助设计，电子图档管理技术的不断发展与成熟，以纸质蓝图为主要手段的档案存档工作已经不适应现代化的企业档案管理。
浅谈“白图施工”现象的分类及防治
浅谈“白图施工”现象的分类及防治[摘要]本文主要运用流程法对白图施工进行分类，同时对白图施工现象带来的问题及该现象的防治方面进行探讨，旨在梳理白图施工这一专项问题，为工程建设白图问题分类、防治白图施工提供思路。
[关键词]白图施工；EPC模式；BIM技术The phenomenon of“white drawingconstruction”and its countermeasuresZhuYuelin1, ZhaoJinghua2Abstract:The content mainly uses flow method to chassify the construction of“white drawing”.At the same time,the construction phenomenon of“white drawing”and its prevention are discussed.The puepose of this paper is to sort out the special problem of“white drawing”constru ction.It provides some ideas for the classification and preventionof “white drawing”construction in engineering construction.Keywords:white drawing construction;EPC;BIM0 引言在工程施工中或多或少的存在不重视施工图纸的情况，在实际工程中不乏有未按规定程序进行设计或未按规定更改设计内容而产生的工程事故，种种因忽略设计环节而导致的事故不胜枚举。
即使是没有发生安全事故，这种现象也会严重影响工程的质量、安全和进度，使工程造价难以控制。
其对工程的隐患不可小觑。
1 白图施工现象及相关法律规定众所周知，施工图从外观上有白图和蓝图之分，白图多为过程图，而定稿后加盖出图章、注册建筑师、结构等签章，且经过审核的图纸则是蓝图。
蓝图的制作
蓝图的制作与走向摘要：建筑施工、规划设计、机械工程都离不开绘制精确的图纸。
在缺少电子技术支持的年代，蓝图便是为了这一目的出现。
关键词:底图、涂料、晒图、白图一、蓝图是什么：蓝图的制作又称为晒图纸，由工程设计人员先画原图、再描底图，最后晒蓝图。
在此过程中，表面涂有由重氮盐和偶联剂等组成的感光涂料，是对工程制图的原图描图、晒图和薰图后生成的复制品。
因用碱性物质显影后产生蓝底紫色的晒图效果，所以被称为“蓝图”。
[1] 蓝图具有与底片相似的功效，可以反复以此制作新图，具有易保存、不模糊、不掉色、无法修改的特点。
二、制作过程：蓝图的制作过程可分为：纸基的选用、涂布面的选择、光敏化、使用方法、晒蓝方法。
纸基的选择：1.特号图纸：90克或80克，生产出的晒图纸供制作需较长期保管的资料和供应出口，或援外工程图纸用。
2.一号图纸：80克，供一般晒图用，国内绝大部分地区都是用一号晒图纸。
3.平板蓝图：有的地方叫技术纸，其标准规格：0号为841×1189毫米（全开），1号为对开，2号为4开，3号为8开，4号为16开。
4.卷筒蓝图：国家规定的宽度为88厘米，为适应个别单位的特殊需要，也有生产宽为93.63厘米的两种，以卷为单位，每卷长度有50或100米的。
涂布面的选择：1.单面涂布有两种含义：一种是仅在使用的纸上涂上感光液；另一种是一面涂感光剂，一面涂硼酸水，以消除纸张的翘度和提高存放期，实际是两面涂布，因只有一面感光，习惯上也叫单面涂布鞋。
2.双面涂布则两面都涂感光剂，两面都可晒图，主要是减少资料的体积和节约纸张。
近些年内的发展方向是白底蓝线而双面涂布，因为蓝线晒图纸在保存时间不变的情况下，感光速度比紫线快1/5，且色泽鲜艳，感光速度的宽容度大。
光敏化:早期的氰盐印相法工艺中，光敏化主要用到的是柠檬酸铁铵（草酸铁铵，3价铁盐）及赤血盐（铁氰化钾，3价铁盐）这2种铁盐感光涂料。
[2]感光材料的配方可以有如下四种比例：甲液：柠檬酸铁铵1份，配水4或5份；乙液：铁氰化钾1份，配水6或5份。
浅谈蓝图工艺发展与图文打印管理信息化
浅谈蓝图工艺发展与图文打印管理信息化发布时间：2021-05-18T08:04:50.469Z 来源：《学习与科普》2020年20期作者：于福玉[导读] 随着数字化、信息化时代的到来，工程设计图纸交付的形式更加科学、实效，蓝图交付将不再是唯一的形式，电子交付、白图加彩图的交付将成为趋势。
作为实现交付使用的蓝图工艺与设备更是向数字化、高效化发展，就目前国际国内各大印刷设备厂商提供的各类打印设备来看，依托企业一体化平台，实现图文打印管理信息化成为可能。
于福玉中石化石油工程设计有限公司山东省东营市 257026摘要：随着数字化、信息化时代的到来，工程设计图纸交付的形式更加科学、实效，蓝图交付将不再是唯一的形式，电子交付、白图加彩图的交付将成为趋势。
作为实现交付使用的蓝图工艺与设备更是向数字化、高效化发展，就目前国际国内各大印刷设备厂商提供的各类打印设备来看，依托企业一体化平台，实现图文打印管理信息化成为可能。
关键词：信息化；图纸交付；蓝图工艺；图文打印管理引言：作者本人从事图纸出版工作管理多年，拥有丰富的图纸出版管理经验，熟悉了解图纸出版设备。
曾多次参加印刷设备技术展览会，多次外出进行市场调研，为公司引进先进的图纸出版设备提供了建设性的意见。
本着通过蓝图工艺发展的轨迹，对图纸出版工艺发展的趋势提出自己的看法，从思想意识领域提出实现图文打印管理信息化的新理念，和同行业有兴趣的有志人士一块探讨。
1.蓝图工艺的由来。
1.1 工程用图使用蓝图交付的原因。
目前，大多数的建设工程存档、施工用图还在使用蓝图，原因就是蓝图具有防复制功能。
如果是白图的话，很容易被复制，现代工艺用白图复制蓝图很容易实现。
如果在白图上做了少许的更改后再复制一份出来是不容易分辨的，而蓝图就不行，是方便图纸管理和技术外涉的一种方法。
1.2 蓝图的诞生。
工程用图最开始是采用尺规、绘图板等工具手工绘图。
手工绘图效率较低，而各行业对同一张图纸有多份需求，比如设计单位、甲方的存档，施工单位施工，监理部门的图纸使用，以及工地恶劣条件下图纸污损需要更换等。
白图施工的危害及白图和蓝图的区别
白图施工的危害及白图和蓝图的区别白图施工是什么？所谓合规图纸应为加盖出图章、注册建筑师、结构师等签章的图纸，即施工蓝图，反之则为施工白图。
我国实行施工图设计文件（含勘察文件）审查制度，施工图作为项目建设的基础性及纲领性文件，建设单位、设计单位、施工单位都应遵循其合法合规原则，按照有关法律、法规，对施工图涉及公共利益、公众安全和工程建设强制性标准的内容进行的审查，待完成必要的施工图审查程序后，方可提供合规图纸供施工单位进行项目建设。
施工图未经审查合格的，不得使用。
-- 都说白图不能作为施工依据，有什么根据？-- 施工图未经审查合格不得使用，是有法律法规明文规定的。
《中华人民共和国建筑法》第五十八条规定，建筑施工企业对工程的施工质量负责。
建筑施工企业必须按照工程设计图纸和施工技术标准施工，不得偷工减料。
工程设计的修改由原设计单位负责，建筑施工企业不得擅自修改工程设计。
《建设工程质量管理条例》规定，施工图设计文件审查机构应当对房屋建筑工程、市政基础设施工程施工图设计文件中涉及公共利益、公众安全、工程建设强制性标准的内容进行审查。
县级以上人民政府交通运输等有关部门应当按照职责对施工图设计文件中涉及公共利益、公众安全、工程建设强制性标准的内容进行审查。
施工图未经审查合格的，不得使用。
从事房屋建筑工程、市政基础设施工程施工、监理等活动，以及实施对房屋建筑和市政基础设施工程质量安全监督管理，应当以审查合格的施工图为依据。
-- 那为了避免白图施工，建设单位和施工单位分别要怎么做？-- 建设单位不得提供未经审批合格的图纸。
《建设工程质量管理条例》规定，建设单位不得明示或者暗示设计单位或者施工单位违反工程建设强制性标准，降低工程质量。
建设单位提供的施工图设计文件未经审查或者审查不合格，擅自施工的政府主管部门将责令改正，处20万元以上50万元以下的罚款。
施工单位不得违反图纸和施工技术标准进行施工施工单位必须按照工程设计图纸和施工技术标准施工，不得擅自修改工程设计，不得偷工减料。
白图替代蓝图的本质及关键技术
威海市高区建设局
2021/6/4
二〇一五年三月
1
目录
一、“蓝”转“白”的演变背景 二、“蓝”转“白”的本质及意义 2.1 本质 2.2 意义 三、“蓝”转“白”的关键技术 3.1 关键措施 3.2 字体、线性标准化 3.3 电子签名管理
2021/6/4
2
一、“蓝”转“白”的演变背景
• 2012年3月住房和城乡建设部在上海召开“白图替代蓝图应用对策研 究”课题启动会 。
2•0221/061/44年12月住房和城乡建设部在上海召开“蓝”转“白”科技成果应 3 用研讨会。
二、“蓝”转“白”的本质及意义
•2.1 本质：
在勘察设计行业,长期以来对外提供给工程建设项目使用及业主单位 归档的图纸均是蓝图，设计单位归档的图纸是底图和蓝图。大家都习惯 于这种操作模式，然而，蓝图不易长期保存、时间久了就会变黄、褪色 、沾水即模糊；排放氨气或显影液的气味极其污染环境并严重影响从业 人员的职业健康；工作效率低下，人员密集，成本过高的弊端日益显露 。因此，寻找蓝图的替代物已成为人们关注的课题。
•直接打印激光蓝图或白图流程及人员配置：
激光打印机直接输出打印 人员设置2人
2021/6/4
6
2.2.2：促进设计行业的信息化发展：
档案管理可从以管理纸质档案为主彻底转换到以管理电子档案为主， 以此节省大量储藏空间；而且储藏耐久性比蓝图更显优越；见下表：
国家档案局档案科学技术研究所对具有“柯式”印刷技术打印机的白 图试样进行检测的结果数据如下：
• 成功出版白图的单位无一不经过了流程的再造、观念的更新和管
理方式的改进，方方面面都体现出创新的痕迹。例如:因为出版白图
房建项目装配式结构施工技术要点
房建项目装配式结构施工技术要点发布时间：2021-11-03T18:46:07.135Z 来源：《基层建设》2021年第21期作者：李师亮史伟壮[导读] 摘要：近年来，经济快速发展，社会不断进步，装配式建筑房屋具有建筑质量高、工期短、污染小，成本低的特点，是传统混凝土结构所不具备的。
中国建筑第八工程局有限公司华北公司天津市 300452摘要：近年来，经济快速发展，社会不断进步，装配式建筑房屋具有建筑质量高、工期短、污染小，成本低的特点，是传统混凝土结构所不具备的。
装配式混凝土结构逐步取代了建筑中的传统混凝土结构，并响应了我国绿色可持续发展的战略构想。
装配式混凝土结构是一种新型建筑形式，可以给建筑使用者带来更好的居住体验，代表着建筑行业改革的新方向。
但是预制混凝土构件的施工难度较大，为有效确保预制混凝土构件的质量，需深入了解装配式结构施工技术要点。
基于此，本文研究了房屋建筑工程中预制混凝土构件的施工技术要点。
关键词：房建项目；装配式；结构；施工技术引言在最近几年中，为进一步快速推动我国社会生产的发展要求，不断提高我国市场经济的发展速度，实现环保型社会的构建，保证我国社会经济的不断可持续发展，我国建筑行业正在不断深入研究装配式建筑。
另外，针对装配式建筑模式，通过选用这种新型模式，可以有效满足我国绿色环保型社会的发展要求，而且可以对当前我国建筑领域和建筑行业进行有效革新。
基于此，本文就装配式建筑结构施工技术要点展开了探讨。
1装配式建筑结构的优势①由于装配式混凝土构件施工工艺的不断发展，房屋建筑项目的施工效率持续提升，因为在开始大范围施工之前，装配式混凝土已经经过模块化生产和组装，入场的施工材料至少是半成品，从而大大缩短工期，有效提高项目的整体施工效率。
②装配式混凝土构件施工更符合绿色建筑理念。
当前，建筑工程施工朝着更环保、更节能的方向发展。
预先生产和组织混凝土构件，可以有效减少资源浪费，而且装配式混凝土构件可实现循环利用，非常适合建造绿色建筑。
工程建设档案信息化管理有关问题探讨
Байду номын сангаас
２ ０１ ３正
山东 工 业 技 术
第１ ０ 期
工程建设档案信息化管理有关问题探讨
王 洋 杨 良玖 （ 湖南 农 业大学 工学院 １ １级工 程 １班 ， 湖南 长沙 ４ １ ０ １ ２ ８ ）
Ｄ ＷＧ、 Ｄ Ｏ Ｃ、 Ｘ Ｌ Ｓ格 式 ） 的应 用 系 统 设 计 目 。
我们所追求的最终 目标 作为档案 管理 ． 无论是实 物档案还是数字化档 案 ． 都是为 了更好 地发挥其作用 ， 追求最大工作效益和经济效益 。 当前网络化、 信息化技 术 已全面普及 ． 原有的档案管理方式在一定程度上对档案管理效益最 大化形成了制约 ２ ． ６ 环保和职业健康的需 要 采用 白图替代 蓝图 ． 办公 区可以减少一个直接 污染源 ． 有利 于改 善环境 ， 对业 主、 施 工及广大工程 技术人员 、 档案管 理人员来说 。 也将 逐步减少二次污染 ． 有利于环境保持 和员工身体健康。
【 摘 要】 随着信 息技术特别是 计算机技 术、 网络技术 、 信 息安全技 术的发展 ， 工程建设档案 管理将 不可逆转地 向电子化 和数字化方 向发
展 。加 快工程 档案 管理信 息化 的步伐 ， 提升 图档管理数字化水平 ， 推广 白图替代 蓝图的技术应 用， 全 面提 高工程管理信 息化 总体应 用水平和 企 业生产效率是 当前我们应 面对的问题 。本文就 目前工程档案管理 中存在的问题 、 数 字档案 的需求及档案信息。 资源的收集、 管理 和开发利 用等 问题进行 了初步探讨 。
【 关键 词】 工程 建设 ； 档案 管理 ； 信息化 ； 数 字档案
上海城建档案工程图纸数字化和白图交付探索
上海城建档案工程图纸数字化和白图交付探索作者：冯丽梅来源：《兰台世界》2019年第06期摘要;;以上海城建档案为例，提出传统蓝图归档存在诸多问题，已不能适应信息化的要求。
通过分析上海市开展工程图纸数字化和白图交付的实施情况以及工程蓝图和白图的由来，并对蓝图和白图进行对比分析，得出解决问题的方法：改变竣工图的归档方式，从蓝图交付改变为数字化和白图交付。
总结上海市城市建设档案馆试行工作经验，提出注意事项，为全面推进工程图纸数字化和白图交付工作提供借鉴。
关键词; 城建档案数字化白图蓝图中图分类号 G270.7 文献标识码 A 收稿日期 2018-10-12Abstract Taking Shanghai urban construction archives as an example， this paper puts forward that there are many problems in traditional blueprint archiving， which can no longer meet the requirements of informatization. By analyzing the implementation of digitization and whiteprint delivery of Shanghai engineering drawings as well as the origin of engineering blueprint and whiteprint and comparing the blueprint and whiteprint， the solutions to the problems are found：changing the way of archiving the completed drawings from blueprint delivery to digitization and whiteprint delivery. The paper also summarizes the trial work experience of Shanghai urbanconstruction archives， puts forward some matters that need attention and provides reference for comprehensively advancing the digitization and whiteprint delivery of engineering drawings.Keyword urban construction archives; digitization; whiteprint; blueprint随着互联网和信息技术的快速发展，城建档案信息化管理势必也会快速向电子化和数字化方向发展，目前的传统蓝图归档方式已不能适应信息化的要求，白图替代蓝图是科技进步和行业发展的必然趋势，是传统档案管理向电子档案管理转变的重大转折点之一。
