第三章瓦楞纸箱设计1
用范围， 对于这类产品，通常用木板加
强箱底。还有一些产品，如摩托车，重 量和尺寸都很大，即使采用三瓦楞纸板， 纸箱的抗压强度也不能适应流通环境的 要求。对于这类产品，可以在箱内安装 木支架, 用来减小纸箱的变形。
8. 非标纸箱与构件
⑵三角柱型瓦楞纸箱
特点:抗压强度高, 不易变形, 耐冲击、振动.
8. 非标纸箱与构件 ⑶具有销售功能的瓦楞纸箱
①手提式瓦楞纸箱
②开窗式瓦楞纸箱
8. 非标纸箱与构件 ⑷瓦楞展示架
①落地式
8. 非标纸箱与构件 ⑷瓦楞展示架 ②悬吊式
8. 非标纸箱与构件 ⑷瓦楞展示架 ③台面式
8. 非标纸箱与构件 ⑷瓦楞展示架 ④壁挂式
1. 瓦楞纸板的组成结构: 面纸和瓦楞(也称芯纸或楞芯)组成. 2. 原纸: ①原纸的概念: 生产瓦楞纸板的原料纸, 称为原纸. ②箱板纸: 用作面纸的原纸.
③瓦楞原纸:用作芯纸的原纸.
3. 箱板纸的等级: 有A、B、C、D、E五个等级。
4. 瓦楞原纸的等级:
有A、B、C、D四个等级。 5. 原纸的选用: A级箱板纸常用于制造精细、贵重和冷藏物品的出口包装箱； B级适宜制造一般出口包装箱；
S-1.1 S-1.2 S-1.3 S-1.4 S-1.5
S-2.1 S-2.2 S-2.3 S-2.4 S-2.5
S-3.1 S-3.2 S-3.3 S-3.4 S-3.5
注：纸箱的综合尺寸，是指其内尺寸长、宽、高之和。
瓦楞纸板的选用(GB6543-86) 第二页
种 类 内装物 最大重 量 （kg） 最大综 合尺寸 (mm) 代号 纸板结 构 一类：
美国《现代包装百科全书》（Modern Packaging Encyclopedia)中也包含了十分完整的箱型.
最常见的箱型是02型开槽箱; 对于尺寸较大的产品, 如电
冰箱, 可采用套装箱；对尺寸和重量都比较大而形状有复 杂的产品，如摩托车，可采用木材加强箱。
二、箱型
1. 02型----开槽箱 特征: 上下摇盖与箱面连体, 向内弯折后形成箱底和箱盖. 多数02型箱是一整块纸板裁切、开槽、压线而成； 少数由两片纸板拼合而成（二页箱）。 02型箱有21种不同箱型，常用只是0201型。 尺寸标注符号：
(3) 各种楞型应用情况： •运输包装常用的楞型为A型和B型。
•A型的瓦楞高度和间距最大，柔软且富有弹性，缓冲性能
较好。 •B型的平压强度较高，适合包装较硬的产品。由于瓦楞间
距较小，面纸比较平坦，印刷效果较好，且容易裁切加工。
•C型介于A型和B型之间，A、C型经常与B型组合成AB、 CB型双瓦楞纸板。 •E型是美国开发的新楞型，目的是代替厚纸板。
S- 表示单瓦楞， D- 表示双瓦楞
瓦楞纸板技术指标（GB6544-86） 第一页
瓦楞纸板代 号 S-1.1 S-1.2 S-1.3 S-1.4 S-1.5 S-2.1 S-2.2 S-2.3 S-2.4 S-2.5 耐 破 强 度 MPa 0.6 0.8 1.2 1.6 2.0 0.5 0.7 1.0 1.4 1.8 边 压 强 度 N/cm 50 60 70 80 90 45 55 65 75 85 戳 穿 强 度 N.cm 350 500 650 850 1000 300 450 600 700 800 含水率（% ） 10±2
10±2
瓦楞纸板技术指标（GB6544-86）第二页
瓦楞纸板代 号 S-3.1 S-3.2 S-3.3 S-3.4 S-3.5 D-1.1 D-1.2 D-1.3 D-1.4 D-1.5 耐 破 强 度 MPa 0.4 0.6 0.8 1.2 1.6 0.8 1.2 1.6 2.0 2.6 边 压 强 度 N/cm 40 50 60 70 80 70 80 90 100 110 戳 穿 强 度 N.cm 300 450 600 700 800 750 900 1050 1280 1400 含水率（% ） 10±2
L----箱长；B----箱宽；H----箱高；F----摇盖长度。
0201箱：F=B/2。
02型箱图例:
02型箱图例:
2. 03型----套装箱(0300--0325) 特征: 上盖、下底两只箱子对套而成. 应用： 以往，主要包装纺织品；近年，包装冰箱、空调等较大 较重的家电产品。
03型箱图例:
895 Q 331g / m 2 r 2.7
查表,内面纸和中间垫纸选用定量为340g/m2的B级箱板纸.
b
第三节 瓦楞纸箱的箱型
一、概述
我国瓦楞纸箱箱型按GB6543规定, 只有少数品种; 如02型、03型、04型、09型。 由欧洲瓦楞纸箱制造商联合会制定的 “国际瓦楞纸箱标
准”中包含了十分完整的箱型。
3. 04型----折叠箱(0401--0435) 特征: 04－型箱结构俗称托盘，通常由一片瓦楞纸板成形，箱底 同侧面和盖连在一起折叠而形成整体，一般采用E型瓦楞 纸 板经压痕和模切而成，不需钉合或粘合。 应用： 用于超市展销商品。
04型箱图例:
4. 05型----滑盖箱(0501--0511) 特征:
7. 09型----纸箱的附件
⑵平套型(0904--0912)
⑶直套型(0913--0929)
7. 09型----纸箱的附件
⑷隔板型(0930--0935)
⑸填充型(0940--0967)
7. 09型----纸箱的附件
⑹角型(0970--0976)
8. 非标纸箱与构件
⑴木材加固箱
有些产品，如电冰箱、洗衣机等，重量
瓦楞型式 展开系数
A
1.5-1.6
C
1.4-1.5
B
1.35-1.4
E
1.2-1.3
2. 耐破强度
4. 边压强度
3. 戳穿强度
5. 含水率
四、瓦楞纸板的种类
1. 瓦楞纸板的种类代号
S-1.1 或D-3.5
按物理强度指标划分的品质代号， 由低到高分为5种
按用途不同划分的类别代号，用途由 重要，次要及一般分为3类 ： ①贵重和出口产品的包装 ②内销产品包装 ③短途和廉价产品包装
贵重 出口
二类：
内销 产品
三类：
短途 廉价
双瓦楞 纸箱
15 20 30
1000 1400 1750
双瓦楞 纸板
D-1.1 D-1.2 D-1.3
D-2.1 D-2.2 D-2.3
D-3.1 D-3.2 D-3.3
40
55
2000
2500
D-1.4
D-1.5
D-2.4
D-2.5
D-3.4
D-3.5
六、箱板纸的选配
第三章 瓦楞纸箱设计
第一节 第二节 第三节 第四节 第五节 第六节 第七节 第八节 第九节 概述 瓦楞纸板 瓦楞纸箱的箱型 瓦楞纸箱的结构 瓦楞纸箱的内装物 瓦楞纸箱的尺寸 瓦楞纸箱的抗压强度 瓦楞纸箱的设计举例 瓦楞纸箱的制图
第一节 概述
一、特点
可加工性极好;
使用方便; 刚柔兼备的保护性; 便于促销; 成本低廉; 符合可持续发展要求 (和木箱相比,节约木材; 回收再生利用率达70%-75%)。
10±2
五、瓦楞纸板的选用
瓦楞纸板的选用(GB6543-86) 第一页
种 类 内装物 最大重 量 （kg） 最大综 合尺寸 (mm) 纸板结 构 代号
一类： 贵重 出口
二类： 内销 产品
三类： 短途 廉价
单 瓦 楞 纸 箱
5 10 20 30 40
700 1000 1400 1750 2000
单瓦楞 纸板
C级适宜制造较大型物品用包装箱；
D级适宜制造一般物品包装箱； E级适宜制造轻型物品包装箱。
表 箱板纸技术指标(耐破指数r=耐破度p/试样定量Q)
表 瓦楞原纸技术指标
二、瓦楞纸板的结构
1. 瓦楞的形状
U型、V型和UV型三种。
2. 瓦楞纸板的规格型号----楞型
(1)楞型的定义: 瓦楞高度以及每30cm长度上的瓦楞个数称瓦楞纸板的楞型。 (2) 常用楞型有: A型、C型、B型、E型 。
定量计算:
p 2550 b 895kPa 0.95 3 0.95 3
895 Q 320 g / m 2 r 2.8
外面纸的耐破指数取为:2.8kPa•m2/g, 则要求定量为:
b
查表, 外面纸选用定量为320g/m2的A级箱板纸.
内面纸和中间垫纸的耐破指数取为: 2.7kPa•m2/g, 则要求定量为:
8. 非标纸箱与构件 ⑷瓦楞展示架 ④带托盘的瓦楞展示架
这种能对商品具有可靠保 护功能的特殊包Байду номын сангаас系统，
完全用瓦楞纸板制造，坚
固耐用，成本低，易回收 再生利用，符合循环经济 要求。 由于整个托盘展示架直接从生产厂家发货到商店，可以大幅度节约物流成 本，商店无须另行设置展示架，无须再进行商品分类上架，便于盘点管理， 因而可以降低商店的销售成本。
3. 瓦楞纸板的层数
(1)常用的多层瓦楞纸板：
①单瓦楞纸板（三层板）
由外面纸、内面纸、瓦楞芯纸组成； 主要用于包装较轻的产品。 ②双瓦楞纸板（五层板） 由面纸、中间垫纸、瓦楞芯纸组成； 主要用于包装重量大的易损产品； 一般由B型和A型瓦楞组合而成。 ③三瓦楞纸板（七层板）
主要用于包装超重型产品。
(2)多层瓦楞纸板的厚度：
二、应用
在包装制品中，纸制品包装位居首位，占40%以
上；
在纸制品包装中，瓦楞包装要占到57%左右的份
额。 瓦楞纸箱主要用于包装食品、饮料、水果、家电、 日用百货、玻璃及陶瓷制品等。 如果不用木材加固，内装物质量≤55kg，其长、 宽、高之和尺寸≤250cm。

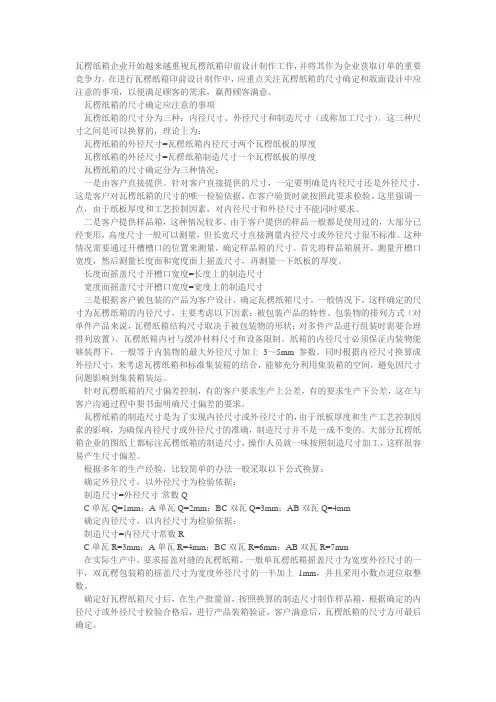

瓦楞纸箱的设计
瓦楞纸箱企业开始越来越重视瓦楞纸箱印前设计制作工作，并将其作为企业获取订单的重要竞争力。
在进行瓦楞纸箱印前设计制作中，应重点关注瓦楞纸箱的尺寸确定和版面设计中应注意的事项，以便满足顾客的需求，赢得顾客满意。
瓦楞纸箱的尺寸确定应注意的事项瓦楞纸箱的尺寸分为三种：内径尺寸、外径尺寸和制造尺寸（或称加工尺寸）。
这三种尺寸之间是可以换算的，理论上为：瓦楞纸箱的外径尺寸=瓦楞纸箱内径尺寸两个瓦楞纸板的厚度瓦楞纸箱的外径尺寸=瓦楞纸箱制造尺寸一个瓦楞纸板的厚度瓦楞纸箱的尺寸确定分为三种情况：一是由客户直接提供。
针对客户直接提供的尺寸，一定要明确是内径尺寸还是外径尺寸，这是客户对瓦楞纸箱的尺寸的唯一检验依据，在客户验货时就按照此要求检验。
这里强调一点，由于纸板厚度和工艺控制因素，对内径尺寸和外径尺寸不能同时要求。
二是客户提供样品箱，这种情况较多。
由于客户提供的样品一般都是使用过的，大部分已经变形，高度尺寸一般可以测量，但长宽尺寸直接测量内径尺寸或外径尺寸很不标准。
这种情况需要通过开槽槽口的位置来测量，确定样品箱的尺寸。
首先将样品箱展开，测量开槽口宽度，然后测量长度面和宽度面上摇盖尺寸，再测量一下纸板的厚度。
长度面摇盖尺寸开槽口宽度=长度上的制造尺寸宽度面摇盖尺寸开槽口宽度=宽度上的制造尺寸三是根据客户被包装的产品为客户设计，确定瓦楞纸箱尺寸。
一般情况下，这样确定的尺寸为瓦楞纸箱的内径尺寸，主要考虑以下因素：被包装产品的特性、包装物的排列方式（对单件产品来说，瓦楞纸箱结构尺寸取决于被包装物的形状；对多件产品进行组装时需要合理排列放置）、瓦楞纸箱内衬与缓冲材料尺寸和设备限制。
纸箱的内径尺寸必须保证内装物能够装得下，一般等于内装物的最大外径尺寸加上3～5mm参数。
同时根据内径尺寸换算成外径尺寸，来考虑瓦楞纸箱和标准集装箱的结合，能够充分利用集装箱的空间，避免因尺寸问题影响到集装箱装运。
针对瓦楞纸箱的尺寸偏差控制，有的客户要求生产上公差，有的要求生产下公差，这在与客户沟通过程中要书面明确尺寸偏差的要求。
瓦楞纸箱尺寸设计1
hmax=120
Q型排列
解：查表 取 代入公式，得
k’L=5 k’B=5 k’H=4 d=1
Li=140×4+(4－1)+5=568(mm)
BHii==119200××23++((23－－11))++54==338666((mmmm))
2、制造尺寸 ①箱体长度、宽度、高度制造尺寸计算公式
X=Xi+t
式中 X ——瓦楞纸箱长度、宽度或高度制造尺寸（mm）； Xi——纸箱内尺寸（mm）； t——瓦楞纸板厚度（mm）。
在实际生产中要根据具体情况加适当修正常数，
X=Xi+t+k
在实际设计中，纸板厚度t再加上1—3（mm）的 修正系数而合并成一个常数，仍用k表示。
式中
X=Xi+k
X ——瓦楞纸箱制造尺寸（mm）； Xi——纸箱内尺寸（mm）； k ——纸箱制造尺寸修正系数（mm）。
L1=Li+kL1=568+6=574(mm) L2=Li+kL2=568+4=572(mm) B1=Bi+kB1=386+6=392(mm) B2=Bi+kB2=386+3=389(mm) H2=Hi+kH=366+9=375(mm) J=35(mm)
F=B1/2+xf=392/2+2=198(mm)
求： L0、B0、H0
解：查表 K=6 L0=L+K=574+6=580(mm) B0=B+K=392+6=398(mm) H0=H+K=375+6=381(mm)
Xi=xmaxnX=d(nX-1)+k’+T
纸箱的设计
瓦楞纸箱的设计方法第一节，瓦楞纸板的知识一、瓦楞纸板的结构① 外面纸等级，外面纸定量·瓦楞芯纸等级-瓦楞芯纸定量·内面纸等级-内面纸定量、瓦楞楞型F。
B-300·C-125·B-300AF② 外面纸定量/内面纸定量-瓦楞芯纸定量/瓦楞层数、瓦楞楞型。
293/240-151/1C③ 纸板代号-纸板类别号，同类纸板序号S-1.1,D-2.1二、瓦楞纸板的厚度瓦楞纸板厚度是瓦楞纸箱设计中一个非常重要的因素，一般是原纸厚度与瓦楞高度之和。
瓦楞纸板厚度计算公式如下：t=t1+t2+tm+fh-dt——瓦楞纸板厚度（mm）；t1——外面纸厚度（mm）；t2——内面纸厚度（mm）；tm——瓦楞芯纸厚度（mm）；fh——瓦楞辊高度（mm）；d——瓦楞纸板制造过程中的厚度损失（mm）。
影响值的主要因素有：a.双面粘贴时出现的楞高损失；b.瓦楞不正。
瓦楞纸板厚度表楞型纸板厚度楞型纸板厚度楞型纸板厚度A 5．3 AA 10．4 AB 8．1B 3．3 BB 8．1 AC 9．4C 4．3 CC 6．4 BC 7．1E 2．3三、楞纸箱箱坯构造瓦楞纸板只有经过分切、压痕、开槽开角以后，才能制成瓦楞纸箱箱坯。
箱坯结构主要包括纵压（痕）线，横压（痕）线，开槽和接头。
1、压痕①压痕的种类a.一点式b.三点式c.五点式②纵压线与横压线按压痕线方向与瓦楞楞向的不同关系，压痕又可分为：a.纵压线：与瓦楞楞向平行的压痕线。
b.横压线：与瓦楞楞向垂直的压痕线。
③压痕的作用压痕的主要作用，是使瓦楞纸板按预定位置准确地弯折，以实现精确的纸箱内尺寸。
2、开槽是指在瓦楞纸板上切出便于折叠的缺口，其宽度一般为纸板厚度再加1mm。
开槽中心线要尽量与压痕中心线对齐，前后左右的偏差要越小越好。
3、接头接头的接合方式与封箱方式一样，都有三种形式；胶带粘合、粘合剂粘合和金属钉钉合。
①胶带粘合。
②粘合剂粘合。
③金属钉接合第二节瓦楞纸箱箱型结构瓦楞纸箱箱型结构，在国际上通用由欧洲瓦楞纸箱制造商联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制定的国际纸箱箱型标准。
瓦楞纸箱的尺寸设计
瓦楞纸箱的尺寸设计 12009年03月26日星期四 11:15瓦楞纸箱的最主要的用途莫过于包装物品，但是如果纸箱出现了尺寸偏差，那就等于犯了致命的错误。
很多业内人士都会觉得纸箱的尺寸管理控制是最基本的，也是最简单的，但是作为瓦楞纸箱的用户往往不会这样认为，尺寸问题直接决定纸箱的价值。
尺寸合适客户才会接受使用。
尺寸不合适，其他项目做得再好，也无济于事。
但是要想真正的管理好、控制好纸箱的尺寸却是非常系统的工作。
因此，把简单的事情一次作对，是最经济的、最科学的管理。
把好尺寸是“奠基石”瓦楞纸箱的尺寸有三种形式：外尺寸、制造尺寸、内尺寸。
这三种形式都是由纸箱的长度、宽度和高度共同来组成的。
因此，具体的表述上分为外长宽高、内长宽高、制造长宽高。
外尺寸即为从瓦楞纸箱外部量取的体积的大小，一般作为计算运费的依据和纸箱外部的标示。
内尺寸即为瓦楞纸箱支撑成型后从内部量取的面到面的距离，内尺寸的确定是根据内装物的体积大小确定的，一般情况下，内尺寸略大于内装物的体积。
制造尺寸即为根据纸箱内尺寸换算出的生产工艺尺寸，一般按照制造尺寸下单和调整压线进行生产操作。
外尺寸、内尺寸、制造尺寸三者之间的关系：（以0201型纸箱为例）外尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度*瓦楞纸板的层数（2层）外尺寸高=内尺寸高+瓦楞纸板厚度*瓦楞纸板的层数（包括内外摇盖共4层）制造尺寸长（宽）=内尺寸长（宽）+瓦楞纸板厚度÷2*瓦楞纸板的层数制造尺寸高=内尺寸高+瓦楞纸板厚度÷2*瓦楞纸板的层数在国家标准中还有一项综合尺寸，纸箱的综合尺寸即为纸箱内尺寸长宽高之和。
在上述三种尺寸中，制造尺寸是相对较灵活的，是根据不同的瓦楞纸板的厚度、不同的压线成型设备以及不同的成型工艺而随时变化，因此掌握好制造尺寸是控制纸箱尺寸的第一步。
异型纸箱也是如此，不管有几层瓦楞纸板，内尺寸都要加上这些瓦楞纸板的总厚度，才是纸箱的外尺寸。
科学设计是“预防针”设计瓦楞纸箱的大小首先要进行内尺寸的设计。
包装设计-瓦楞纸箱结构设计
瓦楞纸箱结构设计
第一节 第二节 第三节 第四节 第五节
瓦楞包装概述 瓦楞纸箱（ 瓦楞纸箱（盒）的种类及其结构特征 瓦楞包装结构设计 瓦楞纸箱强度设计 现代瓦楞包装技术发展动态
第一节
瓦楞包装概述
瓦楞纸箱是一种十分重要的 包装容器， 包装容器，其用量一直名列 榜首。 榜首。 随着工业生产的不 断发展， 断发展，对外贸易的日益扩 大，促使瓦楞纸箱的式样逐 步改进和创新． 步改进和创新．由于出口商 品各有不同要求， 品各有不同要求，并不断吸 取了国外纸箱新颖式样为借 设计更多的新式样、 鉴，设计更多的新式样、新 品种， 品种，以适应外贸包装的需 要。
第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 开槽型纸箱
第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 瓦楞纸箱（盒）的种类
折叠类瓦楞纸箱
这是运输用瓦楞包装箱中最基本的一种，也是目前使用 这是运输用瓦楞包装箱中最基本的一种， 最广泛的一种，此类纸箱在使用前可折叠成平板状 可折叠成平板状存放 最广泛的一种，此类纸箱在使用前可折叠成平板状存放 具有占地少、便于仓储、使用方便、密封防尘、 ，具有占地少、便于仓储、使用方便、密封防尘、内外 整洁等优点，箱面还可按包装商品不同要求， 整洁等优点，箱面还可按包装商品不同要求，设计印刷 商品图案、商标、标志，它的种类可以分以下几种： 商品图案、商标、标志，它的种类可以分以下几种：
b∥L h∥L
第三节 瓦楞包装结构与尺寸设计
理想尺寸比例与最佳尺寸比例 尺寸比例 对于直角六面体瓦楞纸箱来说，尺寸比例定义如下： 对于直角六面体瓦楞纸箱来说，尺寸比例定义如下：
第二节 瓦楞纸箱（盒）的种类及其结构特征 瓦楞纸箱（ 瓦楞纸箱（盒）的种类
微瓦楞盒和纸板盒之间的竞争 按传统的习惯，判断折叠纸盒的标准是要保护产品以及 其表面能通过文字图案的印刷用来识别产品( 其表面能通过文字图案的印刷用来识别产品(即销售包 装）。但随着样品目录的直销方式和通过互联网进行的 网上购物方式的增加，更多的消费品以小型包装或个别 包装的方式并以较小的数量进行运送，因此要求提高产 品的保护性能，同时降低其重量来创造市场商机。 微型瓦楞包装可以增加抗压性能，并超过传统的实心纸 微型瓦楞包装可以增加抗压性能，并超过传统的实心纸 板折叠纸盒，同时减轻了包装的重量，因此粮食、电脑 软件、酒、小型器具等已从实心纸板折叠纸盒包装转向 微型瓦楞包装。。
瓦楞纸箱的设计步骤
瓦楞纸箱的设计步骤第一种方法：第一步：确定瓦楞纸箱的尺寸；第二步：确定纸箱的内容物重量；第三步：参照国标，由内装最大重量及纸箱的最大长、宽、高之和，确定瓦楞纸箱所需之强度；第四步：确定瓦楞形状；第五步：由瓦楞纸箱的强度推算所需原纸种类；第六步：选择最佳箱形。
第二种方法：第一步：确定纸箱尺寸；第二步：计算最底层所承受的重量；第三步：推算必要的耐压强度；第四步：确定楞形；第五步：根据公式求环压强度和；第六步：根据环压强度和选择原纸；第七步：选择最佳箱形。
纸箱之必要抗压强度P=X/(1-a)(1-b)(1-c)(1-d)…X为最低层负荷之重量；a为劣化率。
使强度劣化的因素有：1、空气湿度；2、堆码；3、储存时间；4、运输距离、方式；5、印刷；6、模切；7、打孔；8、箱形一般情况下安全率Q=P/X=3.0--3.5; 特殊情况下4.0--8.0纸板的耐破强度=各层平张纸耐破强度之和纸箱的抗压强度为四个公式可供选用：1、Kellicutt公式（只适用于三层箱）P=Px (4Ax2/Z)²1/3J*ZP为纸箱抗压强度(lb)Px: 原纸环压强度之和（lb/in）=（面纸R.C.+楞纸R.C.*瓦楞率）÷6Z=箱之底面周长(in)Ax2=瓦楞常数J:纸箱常数换成公制单位后，公式简化为：A楞:P=0.748 Px *Z1/3B楞:P=0.612 Px *Z1/3再简化为适用于三层或五层纸箱的公式：P=Px FF为Kellicutt简易常数，其值见下表。
Z的单位为厘米2、Maltenfort公式（只适用于三层箱）单位英制AF: P=5.8L+12W+2.1H+6.5CLT+365BF: P=5.8L+12W+2.1H+5.4CLT+212CF: P=5.8L+12W+2.1H+6.5CLT+350L: 长度；W:宽度；H:高度；CLT:为Concora；Test：试验值3、Mackee公式（适用于五层箱），英制单位，简化后的Mackee公式为：P=5.874P m H0.504Z0.492=5.87P m(HZ)1/2Pm:瓦楞纸板横向边压强度(lb/in)H:瓦楞纸板厚度(in)Z：纸箱底面周长(in)4、Wolf公式，单位英制P=1.1772P m Z0.5 H0.5（0.3228A-0.1217A2+1）/D0.041A为纸箱宽长比原纸环压强度与纸板环压强度的关系：AF ECT=RCT1+RCT2+1.5RCT FBF ECT=1.1（RCT1+RCT2+1.37RCT F）CF ECT=1.1（RCT1+RCT2+1.45RCT F）RCT1，RCT2为面纸横向环压强度，RCT F为瓦楞纸的横向环压强度。
瓦楞纸箱尺寸设计PPT课件
（1）错列排列
图5-56 圆柱体内装物错列排列
圆柱体底面积—S1=1/4πD2
弓形面积—S2
S2 =S扇形O1EF - S△O1EF
=0.063D2 S1 / S2 =12.5
列数与空间利用率的关系
总排列行数与阴影组数的关系：
M —总排列行数；m—阴影组数
m=M-1
（2）列数与空间利用率关系
装外尺寸为190mm*140mm*120mm，
试选择合适的排列方法。
分析：牙膏软管在中包装盒内只能平放或侧放,中包装则选择立放最
佳
即 P型
l 或 Q型b L
L
将中包装盒的长度、宽度与高度分别乘以倍数
nl
nb
nl
nb
nh
nh
×1
190
140
×5
950
700
120
600
×2
380
280
×6
1140 840
码（
或 ）
RL=2
（ ）
b
） 井 式 堆 码 （
对 堆 码 状 态 的 影 响
RL=2
）
B. RH对堆码状态的影响
图5-62 纸箱RH对堆码载荷的影响
（4）美学因素 当代造型美学常用比例有：
A.黄金分割比例 B.整数比例 C.直角比例
4．最佳尺寸比例
图5-65 0201型纸箱纸板用量计算图
SUCCESS
X X i (n1 a)t
式中
X ——瓦楞纸箱长、宽、高度制造尺寸，㎜ X i ——纸箱内尺寸，㎜
t ——瓦楞纸板计算厚度，㎜
n1 ——由内向外纸板层数 a ——箱面系数
瓦楞纸箱尺寸设计1
kL1=6 kL2=4 kB1=6 KH=9 J=35 xf=2 L1=Li+kL1=568+6=574(mm) L2=Li+kL2=568+4=572(mm) B1=Bi+kB1=386+6=392(mm) B2=Bi+kB2=386+3=389(mm) H2=Hi+kH=366+9=375(mm) J=35(mm) F=B1/2+xf=392/2+2=198(mm)
类瓦楞纸箱制造尺寸修正系数值（ 表5-6 02类瓦楞纸箱制造尺寸修正系数值（mm） 类瓦楞纸箱制造尺寸修正系数值 ）
楞 型 名称 L1 L2 B1 B2 H
Aபைடு நூலகம்
B
E
AB
6 4 6 3 9
3 2 3 2 6
2 1 2 1 3
9 6 9 5 18
Ｆ
Ｊ
Ｈ Ｌ２ Ｂ１ Ｌ１ Ｆ Ｂ２
k值的大小与纸箱的具体尺寸有关。 值的大小与纸箱的具体尺寸有关。 值的大小与纸箱的具体尺寸有关 L2和B2是纸箱接合部门两侧面的长和宽，必须 是纸箱接合部门两侧面的长和宽， L1＞L2 所以 KL1>KL2 ②接头尺寸 接头J的尺寸一般根据瓦楞层数及工厂的工艺水平而定 接头 的尺寸一般根据瓦楞层数及工厂的工艺水平而定 表5-7 瓦楞纸箱接头制造尺寸（mm） 瓦楞纸箱接头制造尺寸（ ） B1＞ 2 B
楞 型 名称 L1 L2 B1 B2 H
A
B
E
AB
6 4 6 3 9
3 2 3 2 6
2 1 2 1 3
9 6 9 5 18
计算瓦楞纸箱制造尺寸，选用A楞纸板 楞纸板。 例 计算瓦楞纸箱制造尺寸，选用 楞纸板。 已知： 已知： Li=568 Bi=386
瓦楞纸箱的箱型及其尺寸设计
瓦楞纸箱的箱型及其尺寸设计随着近年来各行业对瓦楞纸箱用量的增多，用户对其功能也提出了更高的要求。
在纸箱的结构设计方面，特别是在集装箱装箱运输、货架储存方面，合理的尺寸、造型和配材不仅能节约成本，提供最优的包装解决方案，而且能保证产品在长期的货运过程中得到最有效的保护。
在这样的情况下，瓦楞纸箱的结构及尺寸设计也显得日益重要。
一、瓦楞纸箱的箱型标准纸箱的尺寸设计先从确定产品性质及箱型开始。
先确定了箱型才能对各个部分的尺寸进行设计和计算。
（一）国际纸箱箱型标准国际瓦楞纸箱的箱型标准有两大类，一类是经国际瓦楞纸板协会批准，由欧洲瓦楞纸板制造工业联合会（FEFCO）和瑞士纸板协会（ASSCO）联合制订的国际纸箱箱型标准；另一类是日本、美国的国家标准。
国际纸箱箱型标准中把箱型的文字名称用简单的4位～8位数字代号表示，各种箱型在标准中有图例可查。
统一序号表示同一箱型种类中不同的箱型结构，改型是各制造商对标准箱型的修改。
不同厂家改型后缀码所代表的箱型不同，但同厂家应该是唯一专用的。
后缀码方便建立CAD/CAM库或专用箱图库。
如常用的02型纸箱，也称开槽型纸箱，使用一页纸板成型，连体的上、下摇盖可以封闭纸箱。
一般在纸箱厂通过钉合、胶黏剂或胶带纸粘合来接合接头，接合边长根据所采用的瓦楞纸板的厚度而定，一般在25 mm～45 mm之间。
02型也有插底结构，其特点是防止所装物品从底部漏出。
02型瓦楞纸箱在运输时呈平板状，使用时装入内装物封合摇盖，应用最广。
（二）国内纸箱箱型标准我国参考国际标准制订了国标GB/T6543-2008《运输包装用单瓦楞纸箱和双瓦楞纸箱》，规定了运输包装用单瓦楞纸箱和双瓦楞纸箱的基本箱型，。
本标准规定的箱型代号由四位数字组成，代号中前两位数字表示箱型种类，后两位数字表示同一类箱中不同的纸箱式样。
目前我国常用的瓦楞纸箱主要是标准中的02类，即美、日标准中的A型箱。
02类中有0201箱型（平口纸箱）、0202箱型（搭口纸箱）、0203箱型（大盖纸箱）。
第三章瓦楞纸箱设计
Px ＝∑rQ十∑ ＣrmQm ＝9．2×300十9．2×300十1．53×7．7×180 ＝7640(N／m)
2．固定与缓冲是相互联系的 缓冲材料有固定的作用，固定材料也有缓冲的作用。
3．纸箱附件具有固定和缓冲的作用 纸箱型号为:09型.
四、内装物的外轮廓尺寸
内装物的重量与外廓尺寸是选择瓦楞纸板和计算瓦楞纸箱尺 寸的依据，所以确定内装物重量与尺寸是设计瓦楞纸箱的第 一步。
内装物的外廓尺寸除产品, 还包括缓冲和固定材料的 尺寸 (如图)。
[例] 牙膏小包装每盒1支，中包装每盒12支。中包装外长L＝190mm，外
宽b＝140mm，外高h＝120mm。大包装为运输包装，采用单瓦楞纸箱， 每箱装入24个中包装，排列方法如图，试计算这种瓦楞纸箱的尺寸。
解：
(1)内装物的外廓尺寸 用Δ表示中包装之间的间隙，用 n表示三个方向上中包装的个数， 并取Δ＝1mm。于是，内装物 的外廓尺寸为 : L0 ＝4×140 + 3×1 ＝563mm B0 ＝2 ×190 + 1×1 ＝381mm H0 ＝3×120 + 2×1 ＝362mm
续解：
(2)计算瓦楞纸箱的抗压强度 Pc 纸箱周长为: Z＝2(L+B)＝2×(70+46)＝232(cm) 查表得: A型瓦楞的楞常数Xz ＝8.36，箱常数J ＝0.59 。
因此，瓦楞纸箱的抗压强度为：
2
Pc
1.86Px
