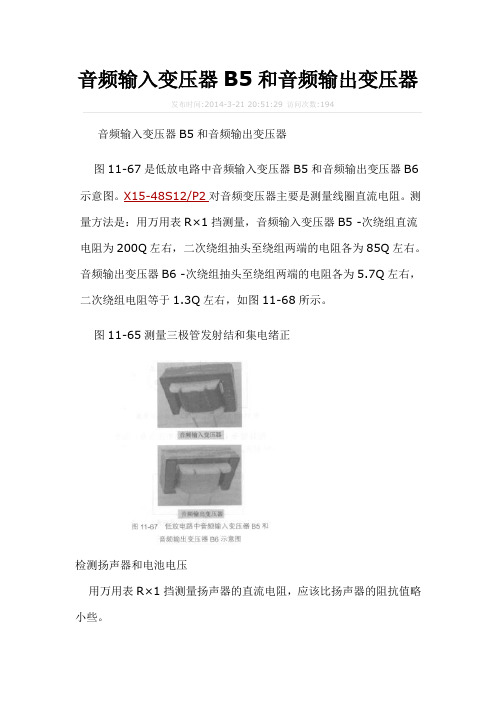

音频输入变压器B5和音频输出变压器发布时间:2014-3-21 20:51:29 访问次数:194音频输入变压器B5和音频输出变压器图11-67是低放电路中音频输入变压器B5和音频输出变压器B6示意图。
X15-48S12/P2对音频变压器主要是测量线圈直流电阻。
测量方法是：用万用表R×1挡测量，音频输入变压器B5 -次绕组直流电阻为200Q左右，二次绕组抽头至绕组两端的电阻各为85Q左右。
音频输出变压器B6 -次绕组抽头至绕组两端的电阻各为5.7Q左右，二次绕组电阻等于1.3Q左右，如图11-68所示。
图11-65测量三极管发射结和集电绪正检测扬声器和电池电压用万用表R×1挡测量扬声器的直流电阻，应该比扬声器的阻抗值略小些。
因为电池电压为1.5V，所以采用直流2.5V挡。
直流电压挡红、黑表棒测量时一定要分清极性。
红表棒接高电位，即电池的正极；黑表棒接低电位，即电池的负极，如图11-69所示。
如果接反，指针将反向偏转。
电路工作原理该生物取毒器电路实际上是由晶体管v、脉冲变压器t和有关外围元件组成的低频振荡器电路，有关电路如图4-50所示。
接通电源开关s（与rp2联动）后，v在t的正反馈绕组w1和电容器c1、电阻器r1、电位器rpl的作用下，很快进人了导通、饱和导通、截止、导通的低频振荡状态。
振荡器振荡工作后，在t2的w3绕组上产生的弱电流低频脉冲电压，经电位器rp2通过电极作用到待取毒生物体的肌肉上，使其肌肉收缩而排出毒液。
调节rpl的阻值，可以改变低频振荡器工作频率；调节rp2的阻值，可以改变输出脉冲电压的幅度（即电脉冲的强度）。
元器件选择r1和r2选用1/4w金属膜电阻器或碳膜电阻器。
rpl选用wh一巧系列不带开关的小型合成膜电位器；rp2选用w h-15系列带开关的小型合成碳膜电位器。
c1和c2均选用耐压值为16v的铝电解电容器。
vl选用φ3mm的红色发光二极管。
v选用3 ax81 b型锗pnp型低频小功率晶体管。
电子管功放单端输出音频变压器绕制方法
电子管功放单端输出音频变压器绕制方法一般业余绕制输出变压器不必过多注重理论参数和公式计算，但有三项指标必须重视：1.输出变压器阻抗。
2.尽量大的电感量。
3尽量小的分布电容。
对于输出变压器阻抗，理论上讲即变压器阻抗必须和功放管内阻一致，这样才能达到该功放管的最大设计功率，但实际制作胆机时，往往为了最佳音质而舍弃最佳功率，因而一般都取变压器阻抗远大于胆管内阻。
以805管为例，本人一般设计变压器时都取其胆内阻的3－5倍，因为有如此大的余量，所以只要按原设计者提供的数据绕制，一般都不会有什么问题。
尽量大的电感量和尽量小的分布电容，电感量大则低频好，分布电容小则高频好，但这本身就是一对矛盾，因为要电感量大则分布电容必然也大，要分布电容小则电感量也必然会小，如何解决这一对矛盾，既要电感量大，以保持低频好，又要分布电容小以保持好的高频，这就是我们绕制输出变压器以保证音质的关键所在。
如何解决好这一对矛盾呢？下面详细谈谈个人的制作体会，不对之处请大家讨论。
1.为保证有尽量大的电感量，一定要选择大规格的铁芯，只有大规格铁芯才是大电感量的重要保证，市售成品机往往低频下潜不深、缺乏弹性、没有冲击力，速度慢的重要因素都在其为节约成本选用铁芯太小所致，尤其是单端机，因为要流气缝，铁芯规格小了肯定是不行的，本人用于10－20W的小功率单端机的输出牛铁芯决不会小于舌宽35mm，叠厚不得小于65mm，即35×65以上。
而大功率单端机的输出牛一般都用舌宽41mm，叠厚75mm，也就是41×75以上，以保证该输出牛有足够的电感量，从而保证低频有很好的下潜，弹性和速度。
2.为保证有尽量小的分布电容：a.各绕组尽量分多层绕制，一般来讲初级绕组不得小于5－7层，次级绕组也必须分5－7层，夹在初级绕组当中，因为这样即有很好的藕合，且各绕组的分布电容呈串联结构，而电容是越串联越小的。
b.注意绕制工艺，手法也是减少分布电容的重要措施。
变压器设计经验公式
请帮设计一个输入是220V，输出1.5V，电流0.45A的变压器。
并请给出变压器所需要的规格，线径，匝数等相关的数据的计算过程和结果。
谢谢最佳答案变压器功率P=1.5V*0.45A=0.675W 约等于1W,按1W设计。
根据铁芯截面积S=1.5*√P=1.5*1=1.5平方厘米，选择E型铁芯，中间舌宽1厘米，叠片厚1.5厘米。
计算每伏匝数：N=50/S=50/1.5=33.3初级匝数：220*33.3=7326匝线径：0.05毫米直径高强漆包线。
次级匝数：1.5*33.3=50匝线径：0.3毫米直径高强漆包线。
其他回答输出功率P2=1.5*0.45=0.7W；输入功率P1=P2/0.6=0.7/0.6=1.2W；输入电流I1=P1/V1=1.2/220=0.0055A；铁芯截面积S=1.5√（(P1+P2)/2)＝1.5√（(0.7+1.2)/2)=1.5cm2；每伏圈数No=45/(BmS)＝45/(1*1.5)=30圈;；初级圈数N1=220*30=6600圈；次级圈数N2=1.5*30*1.05=48圈;初级线径d1=0.715√I1=0.715√0.0054=0.053mm；次级线径d2=0.715√0.45=0.48mm。
变压器的设计是一个很复杂的过程，但是，如果想自制一台变压器，可用一套简易经验公式计算：1、铁芯截面积（铁芯用量）由电焊机功率选定，算式是：功率w的平方*1-1.5；2、嵌线窗口由绕组与绝缘材料占用截面积*1.2确定；3、导线截面积由输入/输出电流*2-3确定；4、绕组匝数由铁芯截面积*磁通量（一般可选8000-12000高斯）.初级和次级的线圈匝数的计算是：v1/v2=n1/n2,初级电压v1、次级电压v2、初级匝数n1、初级匝数n2。
变压器匝数跟变压器的铁心面积有关系。
下面谈谈小型变压器设计原则与技巧。
1 变压器截面积的确定铁芯截面积A是根据变压器总功率P确定的。
设计时，若按负载基本恒定不变，铁芯截面积相应可取通常计算的理论值即A=1.25 。
工频变压器设计的计算
《纯正弦波逆变器制作学习资料工频篇》，由发烧电子DIY 空间提供！绕制工频变压器铁心匝数计算法变压器功率铁芯的选用按公式预计算：S＝1。
25×根号P，（S是套着线圈部位铁芯的截面积，怎么算下面再讲，单位：CM，P为功率：W) 1. 计算每伏需要绕多少匝（圈数）可按公式N ：线圈匝数B—-硅钢片的磁通密度（T)，一般高硅钢片可达1.2-1。
4T，中等的约1-1.2T，低等的约0.7-1T,最差的约0.5-0。
7T。
S：铁心面积S=0。
9ab /平方cmf: 频率50Hz(我国）B—-为磁通密度(T)小知识:B值根据铁芯材料不同，A2和A3黑铁皮选0。
8T；D11和D12（低硅片）选1。
1T到1。
2T；D21和D22（中硅片)选1.2T到1。
4T；D41和D42（高硅片)选1.4T到1。
6T；D310和D320(冷轧片）选1。
6T到1。
8T; 磁感应强度有一个过时的单位：高斯,其符号为G：1 T = 10000 G。
穿过一块面积的磁力线数目，称做磁磁通量,简称磁通,用Φ示。
磁通量的单位是韦伯,用Wb表示，以前还有麦克斯韦用Mx表示。
如果磁场中某处的磁感应强度为Ｂ，在该处有一块与磁通垂直的面，它的面积为Ｓ，则穿过它的磁通量就是Φ = BS公式：Φ=BS，适用条件是B与S平面垂直。
当B与S存在夹角θ时，Φ=B*S*cosθ。
Φ读“fai”四声。
单位：在国际单位制中，磁通量的单位是韦伯,符号是Wb,1Wb=1T*m^2;=1V＊S,是标量，但有正负，正负仅代表穿向, 磁感应强度Ｂ的单位是高斯（Ｇs)，1 T = 10000 G;面积Ｓ的单位是平方厘米；磁通量的单位是麦克斯韦(Mx）。
当B与S存在夹角θ时，Φ=B＊S*cosθ。
Φ读“fai”四声。
在国际单位制中,磁通量的单位是韦伯，符号是Wb，1Wb=1T*m2;=1V ＊ S，是标量，但有正负，正负仅代表穿向。
S—-为铁芯有效面积（单位为平方厘米）S =0。
变压器ppt课件
06
变压器的发展趋势与展望
高性能变压器的技术发展
更高的效率
通过改进设计和材料，提高变压 器的能量转换效率。
更小的体积
减小变压器的体积，以便在更小 的空间内安装。
更轻的重量
使用更轻的材料和设计，以降低 变压器的重量。
智能变压器的应用推广
远程监控和维护
通过物联网和传感器技术，实现对变压器状态的 远程监控和维护。
效率与损耗参数
效率
变压器的效率是指在正常工作条件下，其输出功率与输入功率的比值。高效率意味着更少的能量损失和更高的能 源利用率。
损耗
变压器的损耗主要包括铁损、铜损和空载损耗。这些损耗会转化为热量，导致变压器温度升高，影响其性能和使 用寿命。
机械性能与噪声参数
机械性能
变压器的机械性能包括其尺寸、重量、结构、安装方式等。这些因素对于变压器的运输、安装和使用 都有重要影响。
变压器ppt课件
目录
• 变压器概述 • 变压器的基本结构 • 变压器的性能参数 • 变压器的设计与制造 • 变压器的运行与维护 • 变压器的发展趋势与展望
01
变压器概述
定义与工作原理
变压器定义
变压器是一种利用电磁感应原理改变 交流电压的设备。
工作原理
变压器利用两个相互绝缘的绕组通过 交流电产生磁通，根据电磁感应原理 ，变化的磁通在线圈中产生感应电动 势，从而改变输出电压。
度符合要求。
组装其他部件
将绕组、铁芯和其他部件组装 在一起，如散热器、油箱、绝
缘件等。
质量检验与控制
对每个制造环节进行质量检验 和控制，确保产品符合设计要
求和质量标准。
试验与检测技术
绝缘性能试验
对变压器进行绝缘性能试验，如 耐压试验、介质损耗试验等，确
音频变压器的设计
⾳频变压器的设计⾳频变压器的设计
在有些情况下⾳频变压器需要⾃⾏设计和制作，下⾯介绍⾳频变压器简易设计步骤及⽅法。
1.确定初级线图的电感及漏感
为了保证⾳频变压器的频率特性，初级电感L 应⼤⼀点，以满⾜通频带下限频率的要求。
⾳频变压器的漏感将会影响通频带上限频率的特性，因此它⼩⼀些较好。
如果⼰知⾳频变压器所使⽤的频率范围、负载阻抗以及上、下限频率的允许衰耗值，则可⽤表6-13 列出的公式进⾏计算，以确定⾳频变压器的初级电感值和漏感值。
2. 选择变压器铁⼼
变压器铁⼼的体积Vc为:
3 计算铁⼼⾆宽及叠辱
设铁⼼厚度b =1.5α( ⾆宽) ，则⾆宽可由下式确定:
根据求得的⾆宽α值，查找E 型铁⼼⽚规格，选取与α计算值近似的铁⼼型号。
4. 变压器初级匝数的确定
初级匝数N1可由下式计算，即
5. 变压器次级匝数的确定
先由阻抗求出⾳频变压器的初、次级匝数⽐:
6. 计算绕制导线直径
( 1)初级导线在径
⼀般⾳频变压器的初级流过的电流都有宣流和交流两种分量，因⽽初级流过的平均电流应为
(2) 次级导线直径
⾳频变压器的次级⼀般不含直流分量，但考虑到次级绕组反射⾄初级绕组的阻抗，次级导线直径应为
7. 设计验算
由于磁性材料的磁化曲线是⾮线性的，因此在⾳频信号功率较⼤时，磁感应密度较⼤，磁化曲线的⾮线性将引起⾳频信号的失真。
为此，必须对最⼤磁通密度进⾏⼀次验算.使验算结果⼩于铁⼼给出的最⼤磁通密度，这样才能保证失真度符合使⽤要求。
验算式如下:。
7.1制作音频输出变压器_经典音频功率放大器制作40例_[共4页]
· 75 ·第二章电子管放大器本机的电路图见图7.1，安装调试好的机器见图7.2。
为能够成功制作威廉逊功放，将分别就如何制作输出变压器、钣金加工和安装调试过程的注意事项和经验等，做较详细介绍。
7.1制作音频输出变压器20世纪90年代初，有刊物介绍国产金牛牌发烧级电子管推挽输出变压器，并推出用50W 金牛GOX50-5.5推挽输出变压器仿“Dynaco-ST70”功放全套散件。
出于对电子管的了解和喜爱，立即邮购了一套散件，并以560元的价格和75元邮资增购了一对75W 的GOX75-5.5推挽输出变压器。
“Dynaco-ST70”安装调试好以后，效果很好。
用GOX75-5.5输出变压器制作的威廉逊功放，效果超过 “Dynaco-ST70”，笔者就此产生了自己制作高品质输出变压器的兴趣。
包括金牛品牌的许多知名音频变压器，大多是超线性输出变压器。
有研究者认为，变压器一次侧超线性端子的接线（位于乙电端和屏极端之间）部位，越靠近屏极端，越呈现三极管电路特性，保真度高而效率低，反之亦反。
超线性接线端子部位在30%～50%有不同效果，一般距乙电端40%左右。
但刊物上对于变压器的制作介绍，大多只有公式、数据和简图，制作方法介绍不是太过简单，就是过于玄虚复杂（可能没有实际做过），几乎见不到具体而详细的制作方法介绍，基本上都不具备可操作性。
通过收集资料，研究揣摩，反复绕制实验，试听比较，总结出一套简单易行的制作方法。
用一架手摇绕线机，数小时即可完成一个看似复杂的“四夹三”或“三图7.2安装调试好的机器图7.3 四夹三音频输出变压器绕制图。
音频变压器
【隐形专家按】这份音频输出变压器的简略算法学习笔记，先将音频输出变压器看成是理想变压器，再在计算上作调整，靠经验与打样将变压器的参数调整好，对初学者有一定帮助。
实例1我这里有一个音频变压器参数输入100V A+B ＝6W A+C ＝3W A+D ＝1.5W 输出阻抗4Ω 48*17骨架 他说喇叭的输出频率是20-20K注解计算如下：24023968100300015.115.115.130********.2204.144.41010044.410 2.61cm 0.961.71.62.721.71.62211212221244112≈=×=×=××=≈=××××=××××==××==×=P Z U N U P Z N N A f B U N A C C 次级匝数初级匝数铁心有效截面积铁心截面积1757124330005.163000312433000363000221131max 131121max 121=−−=−−==−=−=−−−−−N N P P N N N P P N N 匝数初级匝数初级PRI:3000T(0.14mm)+1243T(0.10mm)+1757T(0.10mm)sec:240T(0.45mm)1.次級分120+120內外繞線(三明治)2.繞不下時需改小線徑;您好 我还有三个问题请教:1.初级圈数能否帮我计算一下,要有个过程,我以前没有计算过音频变压器,看了设计手册,明白一点,但不是很清晰,2.另外就是绕线,如果圈数计算好后,是先绕3W 1.5W 0.75W 还是0.75W 1.5W 3W ,有何问题,3. 音频变压器上标‘C ’是何意?.1. 匝數以工頻變壓器一樣計算(B 取低些)2.繞線從3W--->0.75W 或從0.75-->3W 都可以.3.C 是0V(相當于是接地).实例2麻烦你还请算一下给我看一看就是以上参数 100V 1.5W 3W 6W 9.7Ω 41*17骨架 当B 取1.1 (可以吗) F 取100时以你的方式計算(B=1.1時):PRI:927+384+543T(0.16mm) SEC:71T/0.55mm 1. 927是6W 匝數.2.電流密度大約取3~5,我取的3(因初級線有點細不好繞線).3.初級電流:6W/100V=0.06A(實際不到0.06A). 次級電流:根號下6/9.7=0.786A注解7167.910092715.115.192721.21001.144.41010044.410 2.12cm 0.961.71.32.211.71.32211212221244112=×=×=××==××××=××××==××==×=P Z U N U P Z N N A f B U N A C C 次级匝数初级匝数铁心有效截面积铁心截面积5433849275.16927338492736927221131max 131121max 121=−−=−−==−=−=−−−−−N N P P N N N P P N N 匝数初级匝数初级）次级线径次级电流初级线径初级电流mm J I d a Z P I mm JI d a U P I (55.0578.03786.013.113.1)(786.07.96)(16.0306.013.113.1)(06.0100622221111−−≈===−−===−−===−−===实例3麻烦你还请算一下给我看一看就是以上参数 Ω====8,3.6,10023max 1Z w P w P V U 铁心EI 41×16工字形骨架注解979668100120015.115.115.112001198210094.044.41010044.410-cm -2.0.961.61.32.081.61.32211212221244112≈=×=×=××=≈=××××=××××==××==×=P Z U N U P Z N N A f B U N A C C 次级匝数初级匝数铁心有效截面积铁心截面积）次级线径次级电流初级线径初级电流mm J I d a Z P I mm J I d a U P I (51.0526.04866.013.113.1)(866.086)(11.05.506.013.113.1)(06.0100622221111−−≈===−−===−−===−−===实例4麻烦你还请算一下给我看一看就是以上参数 Ω====8,3.5,10023max 1Z w P w P V U 铁心EI 41×16工字形骨架注解13158100180015.115.115.118002100625.044.41010044.410-cm -2.0.961.61.32.081.61.3221121max 221244112=×=×=××==××××=××××==××==×=P Z U N U P Z N N A f B U N A C C 次级匝数初级匝数铁心有效截面积铁心截面积）次级线径次级电流初级线径初级电流mm J I d a Z P I mm J I d a U P I (51.0511.0479.013.113.1)(79.085)(11.05.505.013.113.1)(05.01005222max 2111max 1−−≈===−−===−−===−−===实例5麻烦你还请算一下给我看一看就是以上参数 V U w P V U 10,5,2202max 1=== 铁心EI 41×20工字形骨架注解16022010337005.105.1337033595.210059.044.41022044.410-cm -2.5.0.9621.32.621.3121244112=×=×=≈=××××=××××==××==×=U U N N A f B U N A C C 次级匝数初级匝数铁心有效截面积铁心截面积）次级线径次级电流初级线径初级电流mm JI d a U P I mm JI d a U P I (35.039.045.013.113.1)(5.0105)(11.007.05.5023.013.113.1)(023.02205222max2111max 1−−≈===−−===−−≈===−−===实例6麻烦你还请算一下给我看一看就是以上参数 V U w P V U 5.4,10,1002max 1=== 铁心EI 48×17工字形骨架注解61601005.4126005.105.11260126961.210068.044.41010044.410-cm -2.61.0.9621.32.721.71.6121244112≈=×=×=≈=××××=××××==××==×=U U N N A f B U N A C C 次级匝数初级匝数铁心有效截面积铁心截面积）次级线径次级电流初级线径初级电流mm JI d a U P I mm JI d a U P I (71.071.05.2113.113.1)(11010)(17.016.0.51.013.113.1)(1.010010222max 2111max 1−−≈===−−===−−≈===−−===实例7麻烦你还请算一下给我看一看就是以上参数 Ω====4,10.15,8/1002max 1Z w P w P V V U 铁心EI 48×24工字形骨架注解7172100890005.1717215410090005.105.190067.310068.044.41010044.410 3.67cm 0.962.41.63.842.41.612122211212221244112≈=×=×=≈=×=×=××==××××=××××==××==×=U U N N P Z U N U P Z N N A f B U N A C C 次级匝数次级匝数初级匝数铁心有效截面积铁心截面积此处没设计匝数初级−−=−=−=−−20290010159002121max 121N P P N N）次级线径次级电流初级线径初级电流mm J I d a Z P I mm J I d a U P I (72.074.05.494.113.113.1)(94.1415)(21.022.0415.013.113.1)(15.010015222max 2111max 1−−≈===−−===−−≈===−−===实例8麻烦你还请算一下给我看一看就是以上参数 Ω===8,15,5.11/1002max 1Z w P V V U 铁心EI 48×20工字形骨架注解11021071121121005.1193005.1(10715810093005.105.105.193092907.310079.044.41010044.410 3..07cm 0.962.01.63.22.01.612122211212221244112=+=−−=×=×=−−=×=×=××=≈=××××=××××==××==×=取两者平均值（按电压算）次级匝数按阻抗算）次级匝数初级匝数铁心有效截面积铁心截面积U U N N P Z U N U P Z N N A f B U N A C C）次级线径次级电流初级线径初级电流mm J I d a Z P I mm J I d a U P I (57.062.05.437.113.113.1)(37.1815)(21.02.05.415.013.113.1)(15.010015222max 2111max 1−−≈===−−===−−≈===−−===实例9麻烦你还请算一下给我看一看就是以上参数 w P V V U 20,9/100max 1== 铁心EI 48×17王字形骨架注解（按电压算）次级匝数初级匝数铁心有效截面积铁心截面积−−≈=×=×=≈=××××=××××==××==×=926.92100998005.198098161.210088.044.41010044.410 2.61cm 0.962.01.62.721.71.6121244112U U N N A f B U N A C C）取次级线径次级电流取初级线径初级电流mm JI d a U PI mm JI d a U P I (67.075.052.213.113.1)(2.2920)(19.022.052.013.113.1)(2.0100202222111max 1−−≈===−−===−−≈===−−===实例10麻烦你还请算一下给我看一看就是以上参数 Ω===8,25,14/1002max 1Z w P V V U 铁心EI 48×24工字形骨架注解10611021101111101001475005.1(10611125810075005.105.105.175092969.310081.044.41010044.410 3..69cm 0.962.41.63.842.41.612122211212221244112取取两者平均值（按电压算）次级匝数按阻抗次级匝数初级匝数铁心有效截面积铁心截面积−−=+=−−=×=×=−−≈=×=×=××=≈=××××=××××==××==×=U U N N P Z U N U P Z N N A f B U N A C C线径取得有点勉强）次级线径次级电流初级线径初级电流mm J I d a Z P I mm J I d a U P I (57.07.05.476.113.113.1)(76.1825)(21.026.05.425.013.113.1)(25.010025222max2111max 1−−≈===−−===−−≈===−−===实例11麻烦你还请算一下给我看一看就是以上参数 w P V V U 30,13/100max 1== 铁心EI 48×17王字形骨架注解（按电压算）取次级匝数取初级匝数铁心有效截面积铁心截面积−−≈=×=×=≈=××××=××××==××==×=1121131001382005.182082161.210005.144.41010044.410 2.61cm 0.962.01.62.721.71.6121244112U U N N A f B U N A C C，温升有点危险。
音频输入输出变压器绕制数据
音频输入输出变压器绕制数据胆机输出变压器绕制工艺推荐回答：如果嫌麻烦就用一个初级220V次级6V的3W电源变压器代用吧，但还是可以用的，随然不是太匹配.1的漆包线绕5500——6000匝.31的漆包线绕400匝左右，次级用0初级用0音频变压器多根线可以绕制不推荐回答：应该是可以的音频变压器的制作方法推荐回答：音频变压器是工作在音频范围的变压器，又称低频变压器。
工作频率范围一般从 10～20000Hz。
常用于变换电压或变换负载的阻抗。
制作方法：要绕制一个性能较好的音频变压器就必须要设法降低变压器的漏感同时将初级线圈的匝数取大些，从而得到较好的低频特性，同时还要减少线间的分布电容而提升高频，但是绕组的圈数与漏感及线间电容三者是一个统一的矛盾体，圈数越多漏感越大分布电容也越大，所以绕制音频变压器器在材料的选择上是很讲究的尤其是铁芯，应尽量选用磁通密度较大的高硅钢片来做铁芯，在结构上采用壳式结构，目的是在有限的圈数下(有利于减少分布电容)上尽量增加电感和减少漏感。
在低频端，由于感抗较少，流过线圈的电流较大容易使磁芯出现饱和而引起低频特性，为了避免铁芯出现磁饱和的现象，在上下两铁芯间还要加气隙垫片，当然这种做法是以增加漏感作为代价的。
总之制作一个音频变压器要在铁芯的选材，气隙的调整，设计圈数的多少进行合理的取舍，这些只能靠经验了。
最后说一说绕组线圈的结构，因为胆机的后级都是用对管组成推挽电路的，为了防止由于两管负载不平衡所引铁芯起直流磁化，上下管的负载绕组不仅要做到电感一致，并且直流电阻也要一致，另外为了较少线间分布电容，在绕法上采取分层分边的绕法。
这种绕组结构可使上下输出管的总电抗保持一致，从减少线间的分布电容的角度来看，层分得越多越细越好，从而使输出信号的频响特性得到较好的改善。
我手头上有一个铁芯截面是28*35 毫米高是42 毫米想绕制一个变压器输入220V 输出14V 求数据谢谢推荐回答：铁芯是F型还是E型或是C型？窗口尺寸？还有硅钢片质量如何？音频变压器的绕制推荐回答：音频变压器相关问题,可交流！音频输出变压器（输出牛）玩胆机的朋友都有这样的体会，一台功放胆机是否靓声输出牛是关键，所以在这里我就和大家讨论一下音频变压器的技术问题。
音频变压器输出波形仿真
音频变压器输出波形仿真
对于音频变压器的输出波形仿真，可以使用电子电路仿真软件（如LTspice、Multisim等）进行模拟。
以下是一个简单的示例，以帮助你开始进行音频变压器输出波形的仿真：
1.打开电子电路仿真软件，并创建一个新的电路设计。
2.在电路设计中添加音频信号源，可以使用函数发生器或者直接使用一个音频信号源
模块。
设置音频信号的频率、振幅和波形类型（如正弦波、方波等）。
3.在电路设计中添加变压器模型，可以根据所使用的具体变压器参数选择合适的变压
器模型。
常见的参数包括变比（Turns Ratio）、电感等。
4.将音频信号源连接到变压器的输入端，将变压器的输出端连接到一个负载电阻。
5.设置仿真参数，如仿真时间、步长等。
6.运行仿真并观察输出波形。
可以在仿真软件中使用示波器或绘图工具来显示输出波
形。
通过调整音频信号源的参数、变压器的参数以及负载电阻的数值，你可以模拟不同情况下音频变压器的输出波形。
这将有助于理解音频变压器在不同频率和振幅下的工作特性，并进行相应的分析和优化。
请注意，具体的仿真步骤和参数设置可能因使用的仿真软件而有所不同，你可以参考所使用软件的相关文档或教程进行详细操作。
