用多槽骨架绕制胆机音频变压器

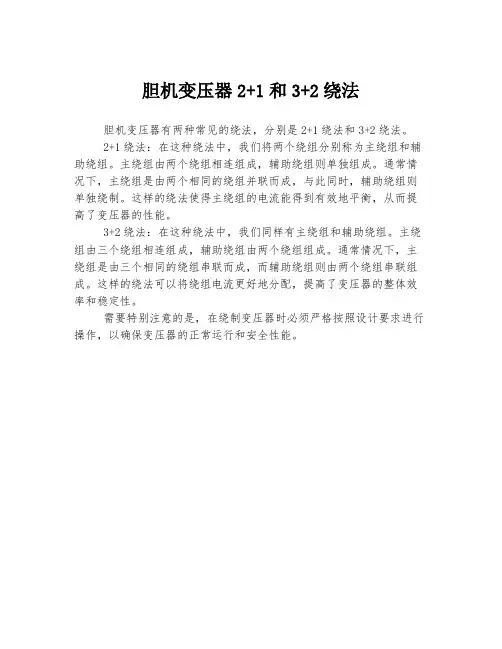

胆机变压器2+1和3+2绕法
胆机变压器2+1和3+2绕法
胆机变压器有两种常见的绕法，分别是2+1绕法和3+2绕法。
2+1绕法：在这种绕法中，我们将两个绕组分别称为主绕组和辅助绕组。
主绕组由两个绕组相连组成，辅助绕组则单独组成。
通常情况下，主绕组是由两个相同的绕组并联而成，与此同时，辅助绕组则单独绕制。
这样的绕法使得主绕组的电流能得到有效地平衡，从而提高了变压器的性能。
3+2绕法：在这种绕法中，我们同样有主绕组和辅助绕组。
主绕组由三个绕组相连组成，辅助绕组由两个绕组组成。
通常情况下，主绕组是由三个相同的绕组串联而成，而辅助绕组则由两个绕组串联组成。
这样的绕法可以将绕组电流更好地分配，提高了变压器的整体效率和稳定性。
需要特别注意的是，在绕制变压器时必须严格按照设计要求进行操作，以确保变压器的正常运行和安全性能。

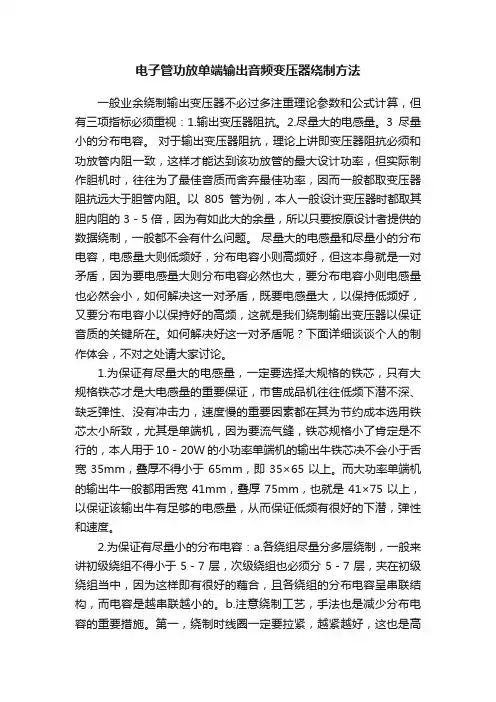

电子管功放单端输出音频变压器绕制方法
电子管功放单端输出音频变压器绕制方法一般业余绕制输出变压器不必过多注重理论参数和公式计算，但有三项指标必须重视：1.输出变压器阻抗。
2.尽量大的电感量。
3尽量小的分布电容。
对于输出变压器阻抗，理论上讲即变压器阻抗必须和功放管内阻一致，这样才能达到该功放管的最大设计功率，但实际制作胆机时，往往为了最佳音质而舍弃最佳功率，因而一般都取变压器阻抗远大于胆管内阻。
以805管为例，本人一般设计变压器时都取其胆内阻的3－5倍，因为有如此大的余量，所以只要按原设计者提供的数据绕制，一般都不会有什么问题。
尽量大的电感量和尽量小的分布电容，电感量大则低频好，分布电容小则高频好，但这本身就是一对矛盾，因为要电感量大则分布电容必然也大，要分布电容小则电感量也必然会小，如何解决这一对矛盾，既要电感量大，以保持低频好，又要分布电容小以保持好的高频，这就是我们绕制输出变压器以保证音质的关键所在。
如何解决好这一对矛盾呢？下面详细谈谈个人的制作体会，不对之处请大家讨论。
1.为保证有尽量大的电感量，一定要选择大规格的铁芯，只有大规格铁芯才是大电感量的重要保证，市售成品机往往低频下潜不深、缺乏弹性、没有冲击力，速度慢的重要因素都在其为节约成本选用铁芯太小所致，尤其是单端机，因为要流气缝，铁芯规格小了肯定是不行的，本人用于10－20W的小功率单端机的输出牛铁芯决不会小于舌宽35mm，叠厚不得小于65mm，即35×65以上。
而大功率单端机的输出牛一般都用舌宽41mm，叠厚75mm，也就是41×75以上，以保证该输出牛有足够的电感量，从而保证低频有很好的下潜，弹性和速度。
2.为保证有尽量小的分布电容：a.各绕组尽量分多层绕制，一般来讲初级绕组不得小于5－7层，次级绕组也必须分5－7层，夹在初级绕组当中，因为这样即有很好的藕合，且各绕组的分布电容呈串联结构，而电容是越串联越小的。
b.注意绕制工艺，手法也是减少分布电容的重要措施。
胆机电源变压器绕制数据
胆机电源变压器绕制数据舌宽32 叠厚50 250—0—250 0。
2A 6。
3 V 2A X 2 5V 2A 初级220V/0.55/572T，次级高压 0.31/1350T在675T中心抽头，6.3V 2A 1.0线17T 2组，5V 2A 1.0线14 T1组舌宽32 叠厚50 285V,250V,0,250V,285V 5V 3A 6.3V 2A 3.15V,0,3.15V 1A 初级0.55/666T，285V*2组用0.29线1796T的中心抽头 250V*2组 1576T的中心抽头6.3V 1.0线20T 5V3A 1.2线16T 3.15V*2 0.72线20T中心抽头舌宽32 叠厚50 280—0—280 0.2A 6.3V 3A X 2 5V 3A 初级0.41/638T，次级高压0.2A0.31绕823T2组，6.3V3A1.23线19T，还有空余窗口面积，可以加绕6.3V3A1组，5V3A1组(1.23/15T)次级280,0,280，0.15A。
6.3V.2A。
6.3,2，1.2A。
5V.3A 初级220V0.59线572T，280V*2用0.23线1528T在764T处中心抽头，6.3V2A用0.82线17T，6.3V1.2用0.77线17T 2组，5V3A1.2线14T舌宽32 叠厚60 300v-0-300v.250mA 5v.3A一组 2.5v.3A二组 6.3v.3A二组初级(1)220V0.49线594T 高压300V*2/0.2A 0.27线1686T中心抽头 5V3A1.2线14T2.5V3A1.2线7T 2组 6.3V3A1.2线18T 2组舌宽32 叠厚60 280—0—280 6。
3V 2A X2 6。
3V 1A 5V 3A初级220V0.71线/440T 高压280V*2/0.31线1176T，在588T处中心抽头6.3V2A1.0线13T*2组 FD422灯丝 6.3V1A0.72线13T 输入级灯丝5V3A1.2线11T 5Z3P灯丝舌宽32 叠厚60 310V-0-310V 0.15A 6.3V 1.5A 6.3V 1.5A 3.15V-0-3.15V 1.2A 5V 3A初级0.55线径477T，高压610V中心抽头0.27线1404T/702T处中心抽头，6.3V1.5A0.88线16T 2组，3.15 V-0- 3.15V0.88线16T中心抽头，5V3A1.2线12T舌宽35 叠厚60 390—0—390 5V 2A X2 5V 3A 10V 2A X2 初级220V0.67线440T，隔离层用0.19线平绕一层尾引出接地，390V高压0.27线1638T在819T 中心抽头，5V2A1.0线11T2组，5V3A1.2线11T 1组，10V2A1.0线21T 2组舌宽35 叠厚50 330—0—330 0。
(整理)胆机输出变压器制作图解
胆机输出变压器制作图解所以叫烂牛，是因为铁心是采用经挑选的二手旧铁心，全部材料成本撑死不足100元，设备也落后,一台不足30元的手动绕线机,绕制手法也比较原始与传统。
但以价论声，性价比倒也不俗，效果不说出色，也过的去，可以满足一般普通受众的要求，故整理贴上，以期对初入胆坛而囊中羞涩同学有所帮助。
1、做线框，0.4mm弹性纸两层，见图1；图1 做线框2、线框绝缘，缠绕0.08电缆纸和0.12黄腊绸各一层，用只胶带粘住，见图2；图2 线框加绝缘纸3、用0.08电缆纸包裹初级漆包线线头，出线端打折（防止绕开头几匝时拉出线头），用纸胶带粘住，见图3；图3 引出线头4、绕初级线圈第一段，等线圈压住线头和纸框绝缘层时，扯掉纸胶带，见图4；图4 初级绕线5、绕满一层后，用纸胶带粘住线尾，在线圈两端用牛皮封箱带裁成的窄胶带粘贴防塌护边，见图5；图5 加防塌贴边6、加层间绝缘0.05电话纸一层，加纸时，先在绝缘纸靠头位置剪一豁口，把漆包线通过豁口拉到上一层开始的一边，用纸胶带粘住绝缘层后，再在绝缘纸靠尾部的位置剪一豁口，引出漆包线绕下一层，这就是所谓的Z型绕法。
参见图6、图7、图16—图18；图6 加层间绝缘纸图7 Z型绕法图16 Z型绕法分解一图17 Z型绕法分解二图18 Z型绕法分解三7、在绕完一段初级还有50匝左右的位置，压入6—8毫米宽对折的电缆纸条。
待绕完后将线尾穿入纸条，把纸条拉紧进行收尾，见图8；图8 初级第一段收尾8、焊接出线焊片，套黄蜡套管，包裹0.08电缆纸绝缘，见图9—图10；图9 引出焊片图10 焊片套黄腊管垫绝缘纸9、组间绝缘，缠绕0.08电缆纸2层，0.12黄蜡绸1层，黄蜡稠夹在电缆只中间，见图11；图11 组间加绝缘纸10、绕次级第一段，用黄蜡套管套住线头和焊片，并包裹电缆纸后再绕，见图12；图12 绕次级第一段11、次级线圈第一段收尾，并用合适宽度和厚度的弹性纸垫平线圈的两段，见图13；图13 次级第一段收尾12、组间绝缘，同步骤9；13、焊接初级上一段，再绕下一段，焊接处2层0.08电缆纸，1层0.12黄蜡绸包裹，黄蜡绸夹在电缆纸中间，见图14；图14 连接初级，绕初级第二段14、每层绕完后均需要贴防塌护边，图15为线圈与防塌护边的效果图；图15 绕组及防塌纸边15、绕完初级第二段后，进行组间绝缘，方法同步骤9；16、连接上一段次级绕组，绕下一段次级线圈，见图19、20；图19次级一二段连接图20 次级连接处加黄腊套管垫绝缘纸17、次级收尾，套管，焊引出焊片，垫平线圈两端，见图21；图21 次级收尾加套管，贴弹性纸垫平18、组间绝缘；19、初接连接，绕最后一段初级线圈，绕好收尾连接，见图22；图22 最后一段初级绕组连接加绝缘纸20、组外绝缘，缠绕0.08电缆纸2层半（半层指纸带接头按排在铁芯窗口内），1层0.12黄蜡稠，线包完成，见图23。

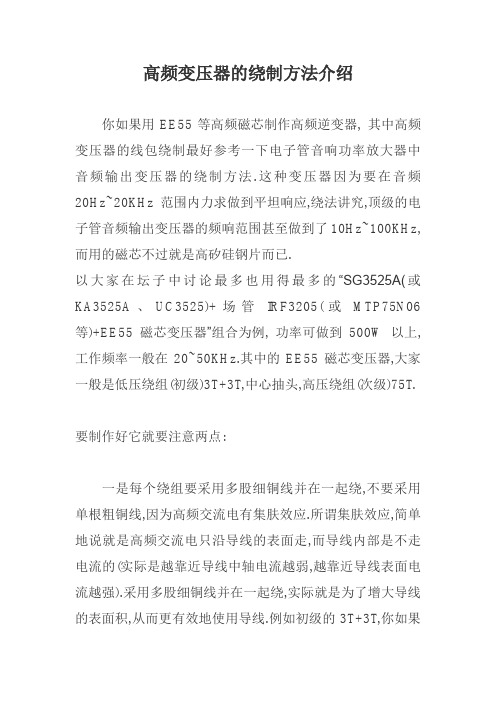

高频变压器的绕制方法介绍
高频变压器的绕制方法介绍你如果用EE55等高频磁芯制作高频逆变器, 其中高频变压器的线包绕制最好参考一下电子管音响功率放大器中音频输出变压器的绕制方法.这种变压器因为要在音频20Hz~20KHz范围内力求做到平坦响应,绕法讲究,顶级的电子管音频输出变压器的频响范围甚至做到了10Hz~100KHz,而用的磁芯不过就是高矽硅钢片而已.以大家在坛子中讨论最多也用得最多的“SG3525A(或KA3525A、UC3525)+场管IRF3205(或MTP75N06等)+EE55磁芯变压器”组合为例, 功率可做到500W以上,工作频率一般在20~50KHz.其中的EE55磁芯变压器,大家一般是低压绕组(初级)3T+3T,中心抽头,高压绕组(次级)75T.要制作好它就要注意两点:一是每个绕组要采用多股细铜线并在一起绕,不要采用单根粗铜线,因为高频交流电有集肤效应.所谓集肤效应,简单地说就是高频交流电只沿导线的表面走,而导线内部是不走电流的(实际是越靠近导线中轴电流越弱,越靠近导线表面电流越强).采用多股细铜线并在一起绕,实际就是为了增大导线的表面积,从而更有效地使用导线.例如初级的3T+3T,你如果用直径2.50mm的单根漆包线,导线的截面积为4.9平方毫米,而如果用直径0.41mm的漆包线(单根截面积0.132平方毫米)38根并绕,总的截面积也达到要求.然而,第二种方法导线的表面积大得多(第一种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=2.5×3.14×1×L=7.85L,第二种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=0.41×3.14×38×L=48.92L,后者是前者的48.92L/7.85L=6.2倍),导线有效使用率更高,电流更通畅,并且因为细导线较柔软,更好绕制.次级75T高压绕组用3~5根并绕即可.二是高频逆变器中高频变压器最好采用分层、分段绕制法,这种绕法主要目的是减少高频漏感和降低分布电容.例如上述变压器的绕法,初级分两层,次级分三层三段.具体是:①绕次级高压绕组第一段.接好引出线(头),先用5根并绕次级高压绕组25T,线不要剪断,然后包一层绝缘纸(绝缘纸要薄,包一层即可,否则由于以下多次要用到绝缘纸,有可能容不下整个线包),准备绕初级低压绕组的一半.②绕初级低压绕组的一半.预留引出线(头),注意是预留,因为后面要统一并接后再接引出线,以下初级用“预留”一词时同理.用19根并绕3T,预留中心抽头,再并绕3T,预留引出线(尾),线剪断.在具体操作时这里还有一个技巧,即由于股数多,19股线一次并绕不太方便,扭矩张力也大,就可以分做多次,如这里可分做三次,每次用线6到7股,这样还可绕得更平整.注意三次的头、中、尾放在一起,且绕向要相同.然后又包一层绝缘纸,准备绕次级高压绕组第二段.③绕次级高压绕组第二段.将前面没有剪断的次级高压绕组线翻转上来(注意与前面的初级绕组线不要相碰,必要时可用绝缘纸隔开),又并绕25T,注意绕向要与前面的第一段相同,线仍不剪断.又包一层绝缘纸,准备绕初级低压绕组的另一半.④绕初级低压绕组的另一半.再按步骤②同样的方法绕一次初级低压绕组,注意绕向要与前面的一半相同.同样线剪断,包一层绝缘纸,准备绕次级高压绕组第三段.⑤绕次级高压绕组第三段.再按步骤③提示的方法绕完剩下的次级高压绕组25T,仍注意绕向与前面的两段相同.接好引出线(尾),线剪断.至此,所有的绕组都绕完了.⑥合并初级低压绕组.将前面两次绕的初级低压绕组,头与头并接,中心抽头与中心抽头并接,尾与尾并接(这样绕组匝数仍是3T+3T,而总的并线为38根),接好引出线,即得到初级低压绕组的头、中、尾三个引出端.最后缠一层绝缘胶带,至此线包制作完成.以上叙述起来显得很复杂,实际熟悉后并不难.按此方法绕制高频逆变器中的高频变压器肯定好用;如果再参考高档电子管音频变压器的对称交叉绕制法,并讲求制作上的精细工艺,只要磁芯适应,工作频率可以提升到100KHz以上. 不过对称交叉绕法最复杂最难搞(绕组分段更细,每一层都对称地分为两组,接法复杂,稍一疏忽大意就会接错绕组中某一段的相位),就不介绍了.为什么有的人做的高频变压器频率总是提不高,功率做不大(做大功率需要提升频率),而且发热严重,就是因为漏感大,分布电容大,高频电流集肤现象严重等等.EE55磁芯尺寸500W半桥式主功率变压器用EE55功率铁氧体磁芯的参数设计及绕组匝数的选取开关电源功率变压器做为开关电源中的核心器件。
胆机用HiFi输出变压器的制作
胆机用Hi-Fi输出变压器的制作胆机用Hi-Fi输出变压器的制作胆机上使用的Hi-Fi输出变压器是高保真音响设备中的关键元件，其自制时，相关技术要求、绕制数据、制作工艺以及硅钢片、漆包线等的品质均直接影响胆机的音质效果和音量。
所以，广大音响爱好者倍加重视胆机用Hi-Fi输出变压器的设计与制作工艺是理所当然的。
下面笔者根据胆机输出变压器的工作原理，结合多年来的自制经验和体会，尽可能详尽地介绍其设计与制作工艺问题。
供参考。
一、输出变压器的绕制要求：原则上讲，这种变压器与普通音频输出变压器的绕制要求基本相似，只是在线圈的排列方式上有所不同。
为了增加初级线圈的电感量，保证频率响应向低频端伸展，并同时不减少它的漏感，以使高频特性得到改善，经音响界前辈们的不断努力探索和实践，认为采取初次级交叉分段的独特方式进行绕制，可以满足Hi-Fi的要求(见图1)。
其主要技术性能要求如下：1.在频率范围为20～15000Hz时，失真度应<1dB；2.胆管的屏压UP应为316V，屏流IP为0.08A，反馈系数K为5％，输出功率P2为8.5W；3.变压器的初级阻抗IPP为10kΩ，次级阻抗Z2为0-4-8-16Ω，变压器的效率η为85％。
二、输出变压器的绕制数据：依据上述技术要求，可以运用公式求出变压器及其在绕制变压器时所需掌握的数据。
1、初级线圈的电感量(失真系数m=1.12时)：2、铁芯截面积:经查阅常用铁芯规格资料，应选用CIEB22标准铁芯型号，其有效截面积SC=2.2×3.3×0.91≈6.6cm2，磁路长度为LC=12.4cm；3、线圈匝数比(当次级阻抗为4/8/16Ω时)：4、初级线圈总匝数：5、中心抽头B+至G2的匝数：6、次级线圈匝数(视次级阻抗而定)：N2=N1/n1=3446/46≈75,N2=N1/n2=3446/32.6≈106，N2=N1/n3=3446/23≈150；7、初级线圈平均电流：I1=IP/2=0.08/2=0.04A；8、次级线圈电流(当Z2分别为4/8/16Ω时)：9．初级线圈导线直径：初级线圈导线直径(视次级阻抗而定)：最终计算结果见附表。
音频变压器的设计
⾳频变压器的设计⾳频变压器的设计
在有些情况下⾳频变压器需要⾃⾏设计和制作，下⾯介绍⾳频变压器简易设计步骤及⽅法。
1.确定初级线图的电感及漏感
为了保证⾳频变压器的频率特性，初级电感L 应⼤⼀点，以满⾜通频带下限频率的要求。
⾳频变压器的漏感将会影响通频带上限频率的特性，因此它⼩⼀些较好。
如果⼰知⾳频变压器所使⽤的频率范围、负载阻抗以及上、下限频率的允许衰耗值，则可⽤表6-13 列出的公式进⾏计算，以确定⾳频变压器的初级电感值和漏感值。
2. 选择变压器铁⼼
变压器铁⼼的体积Vc为:
3 计算铁⼼⾆宽及叠辱
设铁⼼厚度b =1.5α( ⾆宽) ，则⾆宽可由下式确定:
根据求得的⾆宽α值，查找E 型铁⼼⽚规格，选取与α计算值近似的铁⼼型号。
4. 变压器初级匝数的确定
初级匝数N1可由下式计算，即
5. 变压器次级匝数的确定
先由阻抗求出⾳频变压器的初、次级匝数⽐:
6. 计算绕制导线直径
( 1)初级导线在径
⼀般⾳频变压器的初级流过的电流都有宣流和交流两种分量，因⽽初级流过的平均电流应为
(2) 次级导线直径
⾳频变压器的次级⼀般不含直流分量，但考虑到次级绕组反射⾄初级绕组的阻抗，次级导线直径应为
7. 设计验算
由于磁性材料的磁化曲线是⾮线性的，因此在⾳频信号功率较⼤时，磁感应密度较⼤，磁化曲线的⾮线性将引起⾳频信号的失真。
为此，必须对最⼤磁通密度进⾏⼀次验算.使验算结果⼩于铁⼼给出的最⼤磁通密度，这样才能保证失真度符合使⽤要求。
验算式如下:。
胆机输出变压器制作图解
胆机输出变压器制作图解Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】胆机输出变压器制作图解所以叫烂牛，是因为铁心是采用经挑选的二手旧铁心，全部材料成本撑死不足100元，设备也落后,一台不足30元的手动绕线机,绕制手法也比较原始与传统。
但以价论声，性价比倒也不俗，效果不说出色，也过的去，可以满足一般普通受众的要求，故整理贴上，以期对初入胆坛而囊中羞涩同学有所帮助。
1、做线框，0.4mm弹性纸两层，见图1；？图1 做线框2、线框绝缘，缠绕电缆纸和黄腊绸各一层，用只胶带粘住，见图2；？图2 线框加绝缘纸3、用电缆纸包裹初级漆包线线头，出线端打折（防止绕开头几匝时拉出线头），用纸胶带粘住，见图3；？图3 引出线头4、绕初级线圈第一段，等线圈压住线头和纸框绝缘层时，扯掉纸胶带，见图4；？图4 初级绕线5、绕满一层后，用纸胶带粘住线尾，在线圈两端用牛皮封箱带裁成的窄胶带粘贴防塌护边，见图5；？图5 加防塌贴边6、加层间绝缘电话纸一层，加纸时，先在绝缘纸靠头位置剪一豁口，把漆包线通过豁口拉到上一层开始的一边，用纸胶带粘住绝缘层后，再在绝缘纸靠尾部的位置剪一豁口，引出漆包线绕下一层，这就是所谓的Z型绕法。
参见图6、图7、图16—图18；？图6 加层间绝缘纸？图7 Z型绕法？图16 Z型绕法分解一？图17 Z型绕法分解二？图18 Z型绕法分解三7、在绕完一段初级还有50匝左右的位置，压入6—8毫米宽对折的电缆纸条。
待绕完后将线尾穿入纸条，把纸条拉紧进行收尾，见图8；？图8 初级第一段收尾8、焊接出线焊片，套黄蜡套管，包裹电缆纸绝缘，见图9—图10；？图9 引出焊片？图10 焊片套黄腊管垫绝缘纸9、组间绝缘，缠绕电缆纸2层，黄蜡绸1层，黄蜡稠夹在电缆只中间，见图11；？图11 组间加绝缘纸10、绕次级第一段，用黄蜡套管套住线头和焊片，并包裹电缆纸后再绕，见图12；？图12 绕次级第一段11、次级线圈第一段收尾，并用合适宽度和厚度的弹性纸垫平线圈的两段，见图13；？图13 次级第一段收尾12、组间绝缘，同步骤9；13、焊接初级上一段，再绕下一段，焊接处2层电缆纸，1层黄蜡绸包裹，黄蜡绸夹在电缆纸中间，见图14；？图14 连接初级，绕初级第二段14、每层绕完后均需要贴防塌护边，图15为线圈与防塌护边的效果图；？图15 绕组及防塌纸边15、绕完初级第二段后，进行组间绝缘，方法同步骤9；16、连接上一段次级绕组，绕下一段次级线圈，见图19、20；？图19次级一二段连接？图20 次级连接处加黄腊套管垫绝缘纸17、次级收尾，套管，焊引出焊片，垫平线圈两端，见图21；？图21 次级收尾加套管，贴弹性纸垫平18、组间绝缘；19、初接连接，绕最后一段初级线圈，绕好收尾连接，见图22；？图22 最后一段初级绕组连接加绝缘纸20、组外绝缘，缠绕电缆纸2层半（半层指纸带接头按排在铁芯窗口内），1层黄蜡稠，线包完成，见图23。
高频变压器的绕制方法
高频变压器的绕制方法-CAL-FENGHAI.-(YICAI)-Company One1高频变压器的绕制方法你如果用EE55等高频磁芯制作高频逆变器，其中高频变压器的线包绕制最好参考一下电子管音响功率放大器中音频输出变压器的绕制方法。
这种变压器因为要在音频20Hz~20KHz范围内力求做到平坦响应，绕法讲究，顶级的电子管音频输出变压器的频响范围甚至做到了10Hz~100KHz，而用的磁芯不过就是高矽硅钢片而已。
以大家在坛子中讨论最多也用得最多的“SG3525A(或KA3525A、UC3525)+场管IRF3205(或MTP75N06等)+EE55磁芯变压器”组合为例，功率可做到500W以上，工作频率一般在20~50KHz。
其中的EE55磁芯变压器，大家一般是低压绕组(初级)3T+3T，中心抽头，高压绕组(次级)75T。
要制作好它就要注意两点:一是每个绕组要采用多股细铜线并在一起绕，不要采用单根粗铜线，因为高频交流电有集肤效应。
所谓集肤效应，简单地说就是高频交流电只沿导线的表面走，而导线内部是不走电流的(实际是越靠近导线中轴电流越弱，越靠近导线表面电流越强)。
采用多股细铜线并在一起绕，实际就是为了增大导线的表面积，从而更有效地使用导线。
例如初级的3T+3T，你如果用直径的单根漆包线，导线的截面积为平方毫米，而如果用直径的漆包线(单根截面积平方毫米)38根并绕，总的截面积也达到要求。
然而，第二种方法导线的表面积大得多(第一种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=××1×L=，第二种方法导线的表面积为:单股导线截面周长×股数×绕组总长度=××38×L=，后者是前者的=倍)，导线有效使用率更高，电流更通畅，并且因为细导线较柔软，更好绕制。
次级75T高压绕组用3~5根并绕即可。
二是最好采用分层、分段绕制法，这种绕法主要目的是减少高频漏感和降低分布电容。
输出牛的绕制
众所周知，胆机上使用的Hi-Fi输出变压器是高保真音响设备中的关键元件，其自制时，相关技术要求、绕制数据、制作工艺以及硅钢片、漆包线等的品质均直接影响胆机的音质效果和音量。
所以，广大音响爱好者倍加重视胆机用Hi-Fi输出变压器的设计与制作工艺是理所当然的。
下面笔者根据胆机输出变压器的工作原理，结合多年来的自制经验和体会，尽可能详尽地介绍其设计与制作工艺问题。
供参考。
一、输出变压器的绕制要求：原则上讲，这种变压器与普通音频输出变压器的绕制要求基本相似，只是在线圈的排列方式上有所不同。
为了增加初级线圈的电感量，保证频率响应向低频端伸展，并同时不减少它的漏感，以使高频特性得到改善，经音响界前辈们的不断努力探索和实践，认为采取初次级交叉分段的独特方式进行绕制，可以满足Hi-Fi的要求(见图1)。
其主要技术性能要求如下：1.在频率范围为20～15000Hz时，失真度应<1dB；2.胆管的屏压UP应为316V，屏流IP为0.08A，反馈系数K为5％，输出功率P2为8.5W；3.变压器的初级阻抗IPP为10kΩ，次级阻抗Z2为0-4-8-16Ω，变压器的效率η为85％。
二、输出变压器的绕制数据：依据上述技术要求，可以运用公式求出变压器及其在绕制变压器时所需掌握的数据。
1、初级线圈的电感量(失真系数m=1.12时)：2、铁芯截面积:经查阅常用铁芯规格资料，应选用CIEB22标准铁芯型号，其有效截面积SC=2.2×3.3×0.91≈6.6cm2，磁路长度为LC=12.4cm；3、线圈匝数比(当次级阻抗为4/8/16Ω时)：4、初级线圈总匝数：5、中心抽头B+至G2的匝数：6、次级线圈匝数(视次级阻抗而定)：N2=N1/n1=3446/46≈75,N2=N1/n2=3446/32.6≈106，N2=N1/n3=3446/23≈150；7、初级线圈平均电流：I1=IP/2=0.08/2=0.04A；8、次级线圈电流(当Z2分别为4/8/16Ω时) 9．初级线圈导线直径：初级线圈导线直径(视次级阻抗而定)：最终计算结果见附表。
