数字万用表（英文名：Digital Multimeter，简称DMM）是一
种能够测量电压、电流、电阻和其他电学量的仪器。
下面是数字万用表的一般使用方法：
1. 准备工作：确认万用表工作电池电量充足，选择合适的量程和测量范围。
在测量前，将测量引线插入正确的测量插孔。
2. 测量电压：将测量引线连接到电路的正负极，选择合适的量程，将测量选择旋钮调至“V”（电压）档位。
用红色测量引线
接触电路正极，黑色测量引线接触电路负极，读取显示屏上的数值。
3. 测量电流：将测量引线从“COM”插孔移动到电流插孔，选
择合适的量程，将测量选择旋钮调至“A”（电流）档位。
将电
路断开一段，将电流引线与电路负极连接，并将电流引线的另一端接到电源负极，读取显示屏上的数值。
4. 测量电阻：将测量引线从电流插孔插入到阻抗插孔，选择合适的量程，将测量选择旋钮调至“Ω”（欧姆）档位。
将待测电
阻两端连接至万用表的测量引线上，读取显示屏上的数值。
5. 其他功能：数字万用表还可以测量频率、电容、温度等其他电学量。
具体方法可根据具体万用表型号和所需参数进行操作，需要查看设备说明书或使用手册。
注意事项：
- 在测量前，确认电路或元器件没有电流通过，以免损坏万用表。
- 选择合适的量程，以确保读数准确。
- 在测量高电压或高电流时，务必确保选择正确的量程和进行相应的安全措施。
- 在使用完毕后，将测量引线从电路中断开，并将万用表的选择旋钮调至最小刻度，以延长电池使用寿命。
数字万用表的原理及应用
数字万用表的原理及应用1. 引言数字万用表，也称为数字多用表或数字电表，是一种常用的电子测量仪器。
它可以用于测量电压、电流、电阻、频率等各种电气参数。
本文将介绍数字万用表的基本原理和常见应用。
2. 数字万用表的原理数字万用表的核心是电路中的模数转换器（ADC）和微处理器。
模数转换器用于将模拟输入信号转换为数字信号，同时微处理器负责对转换后的数字信号进行处理、显示和计算。
数字万用表的测量原理主要分为以下几个步骤：2.1 电压测量数字万用表通过将待测电压与内部参考电压进行比较，利用模数转换器将电压转换为数字形式。
通常，数字万用表可以测量直流电压和交流电压，通过选择不同的测量范围和设置。
2.2 电流测量在电流测量时，数字万用表需要在测量电路中串联一个电阻，将电流转换为电压值进行测量。
通过欧姆定律，可以得到电流值，同时注意选择适当的测量范围，以防止过载。
2.3 电阻测量数字万用表利用恒流源或恒压源为待测电阻提供一个电压或电流，测量电阻的电压下降或电流上升，然后通过计算电阻大小。
2.4 频率测量在频率测量中，数字万用表利用计数器和定时器等功能来测量待测信号的周期时间，通过倒数得到频率。
3. 数字万用表的应用数字万用表作为一种常用的电子测量仪器，在各个领域都有广泛的应用。
以下是一些常见的应用领域：3.1 电子维修数字万用表在电子设备维修中起着重要的作用。
通过测量电压、电流和电阻等参数，可以快速定位和解决故障。
它可以用于检测电路板上的元件故障，如电阻、电容和二极管等，帮助维修人员快速准确定位故障点。
3.2 电路设计和测试在电路设计和测试中，数字万用表用于测量电路设计中的各种参数，如电压分压比、电流流经的电阻值等。
同时，数字万用表还可以用来检测电路的稳定性、频率响应等性能指标。
3.3 电力行业数字万用表在电力行业中也有广泛的应用。
它可以用于测量电力设备的电压、电流、功率因素等参数，以确保电力系统的安全运行。
此外，数字万用表还可以用于对电能质量进行监测和分析，找出电力系统中的问题并进行修复。
数字万用表的使用方法培训资料
数字万用表的使用方法培训资料1.前言万用表是一种常见的电工测量工具，它可以测量电压、电流、电阻等电学参数，并且操作简单、灵活性强。
掌握数字万用表的使用方法对于电工人员来说是至关重要的。
本文将向大家介绍数字万用表的使用方法，并提供一些培训资料，希望对大家有所帮助。
2.基本操作使用数字万用表前，首先要了解其基本操作方法。
数字万用表通常有一个旋钮用来选择测量的参数，比如电压、电流、电阻等。
在进行测量时，需要将测量引线插入对应的测量插孔，然后通过旋钮选择测量的参数，并在显示屏上读取测量结果。
一些数字万用表还具有自动量程、数据保持、峰值保持等功能，需要根据实际需要进行设置。
3. 电压测量在使用数字万用表测量电压时，需要将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。
然后选择电压测量档位，通常有直流电压和交流电压两个档位。
接下来，将红色测量引线接触待测电压的正极，黑色测量引线接触待测电压的负极，这样就可以在显示屏上读取电压值。
4. 电流测量如果要测量电路中的电流，可以使用数字万用表的电流测量功能。
首先将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。
然后根据实际测量需要选择电流测量的档位，接通电路，将电流从电路中引出，用万用表测出来。
5. 电阻测量当需要测量电路中的电阻时，可以使用数字万用表的电阻测量功能。
将红色测量引线插入“VΩmA”插孔，黑色测量引线插入“COM”插孔。
选择电阻测量档位，然后将红色测量引线和黑色测量引线分别接触待测电阻的两端，即可在显示屏上读取电阻值。
6. 温度测量一些数字万用表还具有温度测量功能，可以用来测量环境温度或器件温度。
通常需要使用温度传感器和数字万用表进行连接，并在万用表上选择温度测量档位，就可以得到温度值。
7. 安全注意事项在使用数字万用表时，需要注意一些安全事项。
比如在测量电压或电流时，要选择合适的测量档位，避免超过万用表的额定范围导致损坏。
数字型万用表使用方法
数字型万用表使用方法
数字型万用表，那可真是个超级实用的小工具！就像一把万能钥匙，能打开电路世界的神秘大门。
使用数字型万用表，第一步得选对挡位。
这就好比你要去参加不同的活动就得穿合适的衣服一样。
要是挡位选错了，那可就糟糕啦！比如你想测电压却选了电流挡，那岂不是乱套了？
测量的时候，一定要小心谨慎。
把表笔正确地接在被测点上，这就像给小树苗浇水，得浇对地方。
要是接错了，说不定会把万用表给弄坏，那可就悲催了。
数字型万用表在安全性方面那可是杠杠的。
它就像一个忠诚的卫士，时刻保护着你。
只要你正确使用，就不用担心会被电到。
但是如果你粗心大意，那可就不好说了。
稳定性也很不错哦！它不会像个调皮的孩子一样乱跳数字。
只要你操作得当，它就能给你准确的测量结果。
数字型万用表的应用场景那可多了去了。
在家里，你可以用它来检查电器是否正常工作。
在学校，物理实验的时候它也是个好帮手。
在工厂，
维修师傅们更是离不开它。
这就像一个万能的魔法棒，哪里需要就出现在哪里。
它的优势也很明显。
数字显示清晰直观，不像指针式万用表那样让人看得眼花缭乱。
而且体积小巧，携带方便，随时都能拿出来用。
我给你讲个实际案例吧。
有一次，我家的台灯不亮了。
我就拿出数字型万用表，一测，原来是灯泡坏了。
换了个灯泡，台灯又亮起来了。
你说这数字型万用表是不是很厉害？
数字型万用表就是这么一个实用的好工具，它能让你轻松解决各种电路问题，大家都应该备一个。
数字万用表国家标准
数字万用表国家标准数字万用表是一种常用的电工测量仪器，广泛应用于工业生产、科研实验和日常生活中。
为了保障数字万用表的质量和使用安全，国家对其进行了统一的标准规定，以确保数字万用表在生产和使用过程中的准确性和稳定性。
本文将对数字万用表国家标准进行详细介绍，以便广大用户和生产厂家了解和遵守相关规定。
首先，数字万用表国家标准对仪器的基本要求进行了规定。
例如，对数字万用表的测量范围、基本误差、工作温度范围、防护等级等进行了详细的规定，以确保数字万用表在各种工作环境下都能够正常工作并保持准确性。
此外，国家标准还对数字万用表的外观和结构进行了规定，包括仪表的尺寸、显示屏的布局、按键的布置等，以确保用户能够方便地操作和观察数字万用表的测量结果。
其次，国家标准对数字万用表的性能指标进行了详细的规定。
例如，对数字万用表的电压测量范围、电流测量范围、阻抗测量范围、频率测量范围等进行了规定，并对这些性能指标的准确性和稳定性进行了要求，以确保数字万用表在各种测量条件下都能够提供准确可靠的测量结果。
此外，国家标准还对数字万用表的特殊功能进行了规定，如数据保存、数据传输、自动测量等，以确保数字万用表在不同的应用场景下都能够满足用户的需求。
再次，国家标准对数字万用表的安全性能进行了规定。
例如，对数字万用表的绝缘性能、防护性能、防爆性能等进行了详细的规定，以确保数字万用表在使用过程中不会对用户和设备造成危害。
此外，国家标准还对数字万用表的使用说明、维护保养、故障排除等进行了规定，以确保用户在正确使用数字万用表的同时，能够及时发现和排除故障，保障仪器的正常使用。
最后，国家标准对数字万用表的检验方法和周期进行了规定。
例如，对数字万用表的出厂检验、定期检验、特殊检验等进行了详细的规定，以确保生产厂家和用户都能够按照统一的标准进行数字万用表的检验工作，保障仪器的质量和安全。
总之，数字万用表国家标准的制定对于保障数字万用表的质量和使用安全起到了重要的作用。

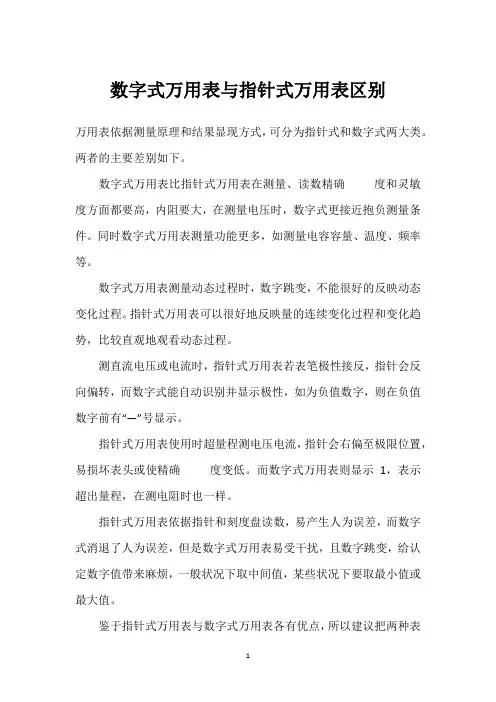

数字式万用表与指针式万用表区别
数字式万用表与指针式万用表区别
万用表依据测量原理和结果显现方式，可分为指针式和数字式两大类。
两者的主要差别如下。
数字式万用表比指针式万用表在测量、读数精确度和灵敏度方面都要高，内阻要大，在测量电压时，数字式更接近抱负测量条件。
同时数字式万用表测量功能更多，如测量电容容量、温度、频率等。
数字式万用表测量动态过程时，数字跳变，不能很好的反映动态变化过程。
指针式万用表可以很好地反映量的连续变化过程和变化趋势，比较直观地观看动态过程。
测直流电压或电流时，指针式万用表若表笔极性接反，指针会反向偏转，而数字式能自动识别并显示极性，如为负值数字，则在负值数字前有“—”号显示。
指针式万用表使用时超量程测电压电流，指针会右偏至极限位置，易损坏表头或使精确度变低。
而数字式万用表则显示1，表示超出量程，在测电阻时也一样。
指针式万用表依据指针和刻度盘读数，易产生人为误差，而数字式消退了人为误差，但是数字式万用表易受干扰，且数字跳变，给认定数字值带来麻烦，一般状况下取中间值，某些状况下要取最小值或最大值。
鉴于指针式万用表与数字式万用表各有优点，所以建议把两种表
配齐最好，总的来说，还是数字式万用表要好用得多，功能更全，应是首选。
数字万用表使用方法
四、晶体三极管旳检测
在晶体三极管装入电路之前或检修家用电器时经常需要用简易旳措施 鉴别它旳好坏。下面简介用万用表测量晶体三极管旳几种措施。
1、判断晶体三极管旳管脚 三极管旳三个管脚旳作用是不同旳，工作时不能相互替代。用万用表 判断旳措施是：将万用表置于电阻R×1KΩ档，用万用表旳黑表笔接晶体 管旳某一管脚（假设它是基极），用红表笔分别接另外旳两个电极。假如 表针指示旳两个阻值都很小，那么黑表笔所接旳那一种脚便是NPN型管旳 基极；假如表针指示旳两个阻值都很大，那么黑表笔所接旳那一种脚便是 PNP型管旳基极。假如表针指示旳阻值一种很大，一种很小，那么黑表笔 所接旳管脚肯定不是三极管旳基极，要换另一种管脚再检测。
• 6.测量完毕，功能开关应置于交流电压最大 量程档。
使用措施
① 一般测量： 测量电阻、电压（直流、交流）和电流（直流、交流） 时，只需将量程转换开关打到相应位置，表笔插在相应 插孔中即可。 尤其提醒，假如误用数字万用表旳电流档 测量电压，很轻易将万用表烧坏。所以，在先测电流后， 再测电压时要格外小心，注意随即变化转盘和表笔旳位置。
14
2、判断硅管和锗管 利用硅管PN结与锗管PN结正、反向电阻旳差别，能够判断不知型号 旳三极管是硅管还是锗管。用万用表旳R×1KΩ档，测发射极与基极间和 集电极与基极间旳正向电阻，硅管大约在3～10KΩ之间，锗管大约在500 ～1KΩ之间，上述极间旳反向电阻，硅管一般不小于500K，锗管一般不 小于1000KΩ左右。
旳管型、极性及好坏。
二、试验仪器和设备
1）万用表；2）二极管、三极管；
UT51型数字万用表
液晶显示屏 电源开关
功能开关旋钮
电阻电压测试 孔
电流测试插 孔
三极管测试插 孔
数字万用表原理
数字万用表原理数字万用表是一种用来测量电压、电流、电阻和其他电学量的仪器。
它是电子测量仪器中的一种，由数字显示屏、旋钮、测量插口等部分组成。
数字万用表原理是基于电子测量技术和电路原理，通过测量电压、电流和电阻来实现对电路及电器设备的检测和分析。
首先，数字万用表的原理是基于电压、电流和电阻的测量。
在测量电压时，数字万用表通过将待测电路与测量插口相连，利用电压测量电路将电压转换为相应的数字信号，并在显示屏上显示出来。
而测量电流时，数字万用表需要将待测电路中断，然后将数字万用表与待测电路串联，通过电流测量电路将电流转换为相应的数字信号，并在显示屏上显示出来。
在测量电阻时，数字万用表需要将待测电阻与测量插口相连，利用电阻测量电路对电阻进行测量，并在显示屏上显示出来。
其次，数字万用表的原理还涉及到测量插口的选择和旋钮的调节。
不同的测量需要选择不同的测量插口，如测量电压需要选择电压测量插口，测量电流需要选择电流测量插口，测量电阻需要选择电阻测量插口。
而旋钮则用来调节测量范围和测量模式，以确保测量结果的准确性和可靠性。
另外，数字万用表的原理还包括其内部电路结构和工作原理。
数字万用表内部包含模拟电路、数字电路、显示电路等部分，通过这些电路来实现对电压、电流、电阻等电学量的测量和显示。
数字万用表工作时，会根据测量插口的选择和旋钮的调节，自动切换相应的测量电路和显示电路，从而实现对待测电学量的准确测量和显示。
总之，数字万用表原理是基于电子测量技术和电路原理，通过测量电压、电流和电阻来实现对电路及电器设备的检测和分析。
它的工作原理涉及到测量插口的选择、旋钮的调节，以及内部电路结构和工作原理。
掌握数字万用表的原理对于正确使用和维护数字万用表具有重要意义，也有助于对电路和电器设备进行准确的测量和分析。
