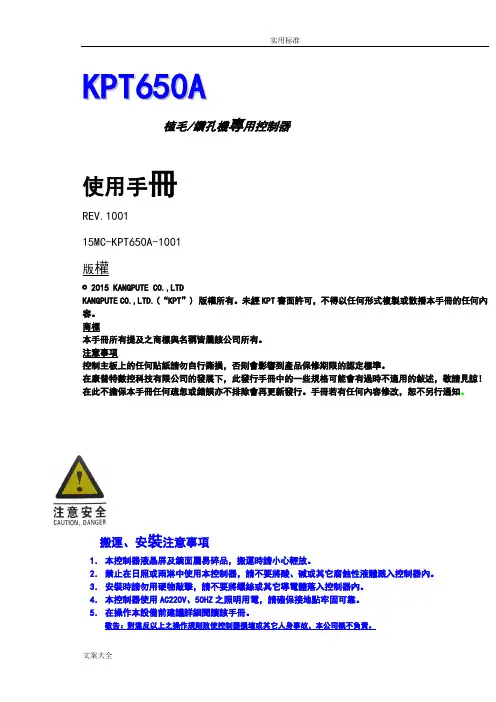

康普特数控植毛机控制系统操作手册簿

未經KPT書面許可，不得以任何形式複製或散播本手冊的任何內容。

商標本手冊所有提及之商標與名稱皆屬該公司所有。

注意事項控制主板上的任何貼紙請勿自行撕損，否則會影響到產品保修期限的認定標準。

在康普特數控科技有限公司的發展下，此發行手冊中的一些規格可能會有過時不適用的敍述，敬請見諒！在此不擔保本手冊任何疏忽或錯誤亦不排除會再更新發行。

手冊若有任何內容修改，恕不另行通知。

搬運、安裝注意事項1．本控制器液晶屏及鏡面屬易碎品，搬運時請小心輕放。

2．禁止在日照或雨淋中使用本控制器，請不要將酸、碱或其它腐蝕性液體溅入控制器內。

3．安裝時請勿用硬物敲擊，請不要將螺絲或其它導電體落入控制器內。

4．本控制器使用AC220V、50HZ之照明用電，請確保接地點牢固可靠。

5．在操作本設備前建議詳細閱讀該手冊。

敬告：對違反以上之操作規則致使控制器損壞或其它人身事故，本公司概不負責。

植毛機/鑽孔機控制電腦操作手冊系統概述：本植毛機/ 鑽孔機器采用KPT650A作為運動控制系統，具有走位精度高、運行穩定、抗干擾能力強等優點；10.4寸的大屏幕中文彩色液晶顯示器讓操作者清楚地認知當前電腦工作狀態和生產工藝進展情況。

主芯片采用美国TI公司最新大规模集成电路DSP浮点运算芯片，运行速度快，能耗低，搞干扰能力强，最多能控制6個軸的運動軌跡，高集成度保证了系统运行的稳定性。

单轴输出脉冲频率最高可达500K，六轴联动总输出脉冲频率500K*6=3M，定位精度可靠性高，连续工作数日无需回零亦不会有走位误差；采用最新技術以鈦金屬作為存储器材料，在斷電的情況下数据保存可达上百年，可无限次擦写；10.4大屏幕256色液晶显示屏；最大33点IO 输入通道；16输出通道可直接驱动500mA电流的24VDC负载。

宝工 PD-161-C 多功能激光水平打线器说明书

PD-161-C Multi-purpose Laser Level Measuring Tape Ruler User’s ManualThank you for purchasing the PD-161-C Multi-purpose Laser Level Measuring Tape Ruler. Please read this manual before operating the PD-161-C. Please store the manual in a safe, easily accessible place for future reference. This is a multi-purpose DIY tool, Integrated of tape, level ruler, ruler and laser wire drop function,please read the following instructions before use.① Laser light lens ②Laser power ON/OFF ③ Battery compartment ④Rulers ⑤Measuring tape ⑥Tape switch ⑦Level bubbles. SafetyHow to use1. LASER LEVEL LINES● Remove the plastic separators from the battery bin. Switch the power on. The lens will emit red laser light. ● Selecting the required laser line mode by pulling the lens up, middle and down. Upper: Horizontal line; Middle: Cross line; Lower: Vertical line● The ruler can be placed horizontally, referring specifically to the three level bubbles of the equipment.● Lens are aligned to the planar position to be constructed. Optimum laser irradiation distance 1.5 m~2 m 2. RULER● This product has two rulers. One ruler is metric scale （total 15cm ）and the other ruler is British scale （total 6inch ）.It can be used for measuring or drawing lines. 3. Tape● This tape measure has metric and British scales. (total 2.5m/8Ft ）● When in use, press the tape button and pull out the tape to measure. After use, press the button and the tape measure will be automatically retrieved.①②③ ④⑥⑦⑤WARNING! LASER light can be harmful if used improperly.DO NOT AIM LASER IN TO EYES! NEVER Look into the bulb while laser is on. THIS ITEM IS NOT A TOY.DO NOT FOR AGE 14 AND UNDER! Keep this product away from water, dust, sunlight!4. Leveling instrument● This product has three level bubbles.● When in use, put this product. Cling the ruler to the measured plane. Then observe the position of level bubbles to determine whether the measured plane is horizontal or not. 5. Change the battery:● Batteries need to be replaced when the light is weak or not lighting. Turn the screw and open the battery cover.● Remove old batteries and replace with new ones.● When not in use for a long time, please take out the battery.1. This product for DIY use only, the measurement accuracy is only for the reference.2. The optimum distance of laser marking line is 1.5m ~ 2 m, and the appearance of virtual shadow is reasonable.3. Horizontal bubble measurement only for reference, if any queried, please refer to more accurate measuring tools.4. If you have any doubt about the tape ruler, please correct it according to the more accurate grade tape ruler.5. Product functional problems such as the appearance of false shadow, because the laser location is not accurate, horizontal and vertical barrier blocking caused, please adjust the location of the dial. The linewidth is inconsistent because of the change in the size of the inner plastic lens, please adjust the projection distance. Above mentioned do not serve as the basis for return.PD-161-C 多功能鐳射水準打線器使用說明書非常感謝您購買Pro’skit PD-161-C 多功能鐳射水準打線器。

KBIII控制器说明书

K B6000Ⅲ气体报警控制器使用说明书Ver:HW100602197河南汉威电子股份有限公司HENAN HANWEI ELECTRONICS CO., LTDISO9001认证企业感谢您使用汉威电子系列产品，当您准备使用本产品时请务必仔细阅读本说明。

并按照所提供的有关操作步骤进行，使您能充分享受我公司提供的服务，同时避免您的误操作而损坏本机或发生其它意外。

请妥善保管本手册，以便在您日后需要时能及时查阅、获得帮助。

河南汉威电子股份有限公司秉承科技进步原则，不断致力于产品改进、提高产品性能，公司保留任何产品改进而不预先通知的权利。

如果用户不依照本手册说明擅自安装或修理更换部件，由此产生的责任由用户负责。

产品及产品颜色、款式请以购买的实物为准。

用户服务指引：1在使用本产品前，请根据产品出厂清单仔细核对附件、产品合格证及用户保修卡是否齐全，若发现不全，请立即与销售商或厂家联络。

2本产品自售出之日起十二个月内，凡用户遵守贮存、运输及使用要求，而产品质量低于技术指标的，凭保修单享受免费维修。

3因违反操作规定和要求而造成的损坏、非我公司指定的特约技术服务部维修引起的故障或由于不可抗拒因素引起的产品质量问题，我公司将进行收费维修。

4产品进行维修时，请主动出示产品保修卡。

不能出示产品保修卡的将作为收费维修。

5产品维护、维修后，请出示本手册，维修人员将填写所附的《维护、维修情况记录》并签名；同时也请您在维修人员的《维护、维修情况记录》上签名确认维护、维修内容并提出宝贵意见，如果是单位用户，请加盖公章。

6如果您对我们提供的产品和服务有任何疑问或不满，包括产品技术、质量、安装维修、服务态度、收费标准等问题，请您及时联络我们，我们将会对您的意见妥善处理。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

KZ-803系列三轴植毛/钻孔机控制器说明书江门凯智数控机电设备有限公司目录第一章产品简介-----------------------------------------3第二章安装尺寸-----------------------------------------4第三章电气接线图---------------------------------------5第四章操作说明-----------------------------------------5第五章常见故障及解决----------------------------------13注意：本手册的所有部分均属于江门凯智数控机电设备有限公司所有不可仿制拷贝转译等等。

本手册无任何形式的担保立场表达和其他暗示等等。

操作机器前请仔细阅读该手册，由操作不当及其他原因造成的财产损失江门凯智恕不担负任何责任。

本手册提供的产品及资料仅供参考，机器软件及内容如有更新，恕不另行通知。

第一章产品简介●控制器简介:本控制器适用于两、三轴植毛、钻孔机，加工速度快，每分钟300-600孔，5.7寸液晶屏中文显示，大容量存储，产品数据由教导或编辑生成，对产品的数据可以复制、删除、平移、分孔、自动生成等操作，无需逐孔教导，方便快捷，功能强大的软件提供测试功能，为用户使用提供方便。

●控制器特征：1) 5.7寸液晶屏；2) 3路脉冲输出(差分方式),可接步进或伺服电机驱动器；3) 支持手提教导输入；4) 保存1000种款式，每款3000孔位，根据需要可扩展，满足绝大多数机型；5) 具有全自动、半自动、自动对孔、补孔、测试等功能；6) 可以植单色、双色刷，可设置多个输出点；7)产品数据可以教导或编辑生成；标准产品可以自动生产数据。

8)抗干扰能力极强，可靠性高，性价比优于同一类型的产品；9)输入信号、驱动负载电源可采用直流24V供电；10)可直接驱动电流小于200mA的气缸、电磁阀、电磁铁等直流负载，省去中间继电器，减少故障发生；11)控制器外接工作电源直流24V；12)接线同PLC一样方便，减少故障率；13)产品年返修率小于5%，可能是制刷行业性价比最好的控制器.●系统配置:1. 检查配件:1．KZ－803系列多轴多功能控制器1台2．操作说明书1本3．电气接线图1份2. 安装说明:1、连接配备工作电源线2、Z轴为旋转轴，X、Y轴为直线运动轴3、按照接线说明连接各个开关4、按照接线说明连接输入信号电源、负载电源5、按照接线说明连接脉冲、方向信号线，差分接法6、不用轴的原点一定要与供电接近开关的直流电源的地短接，不能悬空或接电源正极第二章安装尺寸图面板:第三章电气接线图注:见另配置的控制系统电气接线图第四章操作说明界面显示介绍：开机上电界面：（开机上电即是该界面）全自动加工界面：（开机界面下按1键即是该界面）半自动加工界面：（开机界面下按2键即是该界面）全自动试机界面：（开机界面下按3键即是该界面）教导编辑界面：（开机界面下按4键即是该界面）诊断界面：（开机界面下按5键即是该界面）参数修改界面：（开机界面下按F1键10秒钟以上即跳出该界面）注意：该参数需专业人员调整，调整好后不能随意修改，否则系统无法正常运行！！产品编号选择及生成界面：全自动加工：就是连续加工产品，中间不停机，除非按“停止”键，只有放置2个以上夹具时，才能实现产品的循环加工。

全自动加工能提高生产效率，当加工完成第一个夹具上的产品，加工第二个夹具上的产品时，就可以更换第一个夹具上的产品，加工第二个夹具上的产品时，就可以更换第一个夹具上的产品，实现往复加工。

如果只放置一个夹具时只能用半自动加工的模式。

在待机状态下，通过按面板上的数字键“1”，进入全自动工作方式，当出现保护时，整台机械动作停止，修好后，把机头移至高位，利用“单步”键找到空位，再按“开始”键加工，否则在原来加工过的孔位，按开始键加工就会出现重孔现象，有可能损坏针，操作时一定要注意，半自动加工时也应该注意。

半自动加工：按一次“开始”键，加工一次，加工完产品后机头在最高位停止，运行到起点。

更换产品，再按一次“开始”键，运行到第一个孔位，又加工一次，也可以从第N个孔开始加工到最后一个孔，N可设,可以通过键盘输入孔号后,按上孔,下孔键运行到该孔,确保该孔位一定没加工过,再按“开始”键加工,否则会损坏针,出现保护时,处理方法与全自动加工的一样.全自动试机:教导完产品的数据后,在全自动试机画面,按“上孔”或“下孔”键,实现单步对孔,可以查出孔的位置是否有误,如果有误,可以退出，进入教导编辑界面下进行修改。

按开始后工作台将连续运动直至做完一个产品程序文件停止工作,这样可以测试工作台是否正常。

产品编号：产品编号采用3位数字组合，产品编号范围00—999，在待机情况下，按数字键，电脑自动检测是否存在该产品，如果存在，则显示“产品存在”不存在则显示“新产品”，如果该产品存在，按“F3”键，再按“确定”选定该产品编号，按“取消”键退出该工作方式。

如果是新产品，按“F3”创建新产品编号文件，提示创建成功后按“取消”键退出该工作方式。

产量计数：加工完成一个产品文件后会自动产量计数加1（加工完最后一个孔计一次数），在停止状态下，可以直接按“0”键清零。

状态提示：在操作过程中，操作栏显示当前进行的操作和数据输入（复制，平移，清除，分孔的起终孔点）和进入各个功能等状态显示。

当前孔位：教导时显示平台所处的位置，编辑时，为编辑当前孔的数据，加工时，时时显示当前孔号及坐标数据，但是会根据加工的速度闲时显示，不影响加工速度。

数据教导:说明:植毛(钻孔)机走的孔位与教导是相关的,由教导数据的顺序就是植毛(钻孔)的顺序,做完最后一个孔位,回到第一个孔位,尽量使第一个与最后一个孔相近.一个产品编号所包含的所有孔数(第一孔到最后一孔)称为一个产品或一种款式(或称一个程序数据文件),一个产品或一种款式的数据里可以包含几个夹具,两个夹具(夹具的最后一孔和下一个夹具的第一个孔)的间距称为两个孔间距. 第0个孔位，称为起点位或加工零点位，不是机械零点位。

必须先拟定好植毛（钻孔）的顺序，才能保证速度。

教导平面孔如下图：O1 O2 O3 O4O8 O7 O6 O5O9 O10 O11 O12O16 O15 O14 O13O00点为零点位或起点位教导数据的顺序就是加工时的顺序，所以教导时尽量让教导的孔位间距最小。

教导数据可以横向教导，也可以纵向教导，上图标识的数字就是教导孔位的顺序，这样教导的两点之间的距离最短，电机运行的时间最短，一台电机运转，机械震动也会减小，植毛或钻孔的路线走蛇形，如果有可能，排布孔位尽量使第一个孔位与最后一个孔位相近，这样速度会更快，效率更高。

教导旋转与教导平面相差不多，旋转的教导要注意，工件正转到360度时，最好不继续正转，要反转教导数据，这样就与平面教导相类似，如果继续正转教导，这样教导的数据就是一直增加的，造成最后一个孔位与第一个孔位的距离很大，假设20转，当走完最后一孔时，回到第一个孔时电机要转20转，速度15转/秒，最小需要2秒钟，比正反转教导一个产品多运行2秒钟，一天的产量相差很远。

所以教导时要先拟定出加工孔位的顺序，找出最佳的方法，可使生产效率提高。

进入教导画面，必须按“回零”键，机器平台回到原点，再教导数据，否则得到的数据不准确或不能教导。

然后选择速度档次（1、2、3对应低、中、高档教导速度），按（X+、X-、Y+、Y-、Z+、Z-）键使平台运动到第一个孔点，然后按“确定”键，为第一个孔点，然后教导第二、第三孔等等。

手提教导类同.以上面16个孔为例说明教导步骤:1,开机按5键选择创建产品编号,范围是000—999输入编号如001此时提示新产品或者产品存在,若是新产品按F3键创建及保存.按取消键退出。

2,再按4键进入教导画面.3,按零点键使工作台回到零点位置.4,选择速度档次（1、2、3对应低、中、高档教导速度），按（X+、X-、Y+、Y-、Z+、Z-）键使平台运动到第一个孔点，然后按“确定”键，为第一个孔点，然后教导第二、第三孔等等。

5,此时也可以选择手提教导器,再选择速度档次（1、2、3对应低、中、高档教导速度）直接按X+、X-、Y+、Y-、Z+、Z-键移动工作台到第一个孔的位置,然后按确定键教导输入.同样方法教导第二,第三孔,当教导好第16孔后.按键盘“退出”键此时自动退出保存即可.保存完成后显示会自动到开机界面,此时再按“4”键进入教导界面,按“零点”回到零点位置,此时移动工作台到适当位置作为起点位置,然后按“起点”键再按“退出”键此时会自动退出保存即可.注意:起点位置可以随意修改不影响教导好的产品位置,所以起点最好要最后教导.现以每排16孔总10排孔成梅花状（圆棒）为例说明编辑过程开机按6键输入产品编号，若是新产品显示｛新产品｝按F3创建，若是原有产品会提示｛产品存在｝按F3选择，再按取消键退出。

再按4键进入教导编辑界面，若是新产品可以直接编辑，若原有产品需长按删除键（按删除键10秒钟以上再松开）提示删除的起点001 按确认键又会提示删除的终点即最后一个孔输入即可再按确认键删除。

这样就可以编辑新的产品。

按《零点》键回零，回零完成后利用X+X－Z+Z－键移动工作台找到第一个点Z轴数据最好是0按《确认》键输入，然后再移动工作台到最后一个孔（X轴可以直接移动，Z轴需要计算移动多少数据。

假设Z轴每圈4000数据，总10排孔即4000/10＝400，4000－400＝3600，这时X轴直接移动到最后一个孔位置，Z轴移动到3600按《确认》键输入数据，然后按F6即功能键直至F4键上出现“花样”字样。

然后按F4键这时F1--F3出现圆棒平板圆盘此时按F1键，F1--F6又会提示矩形梅花1 梅花2 螺旋1 螺旋2 返回此时按F2即梅花1形状,即可跳出参数输入界面：X终点输入16Z终点输入10此时F1X轴优先F2Z轴优先有选择哪条轴先移动的功能需要哪条轴先移动就按对应的按键（系统默认X轴优先）再按F5键生成数据。

数据生成完成后再按F6直至出现F3退出字样按F3自动退出即可。

此时数据已经完成但是起点还没有设置同教导数据的方法编辑好起点数据即可。

注：对几种花样的解释矩形: 梅花1：梅花2：o o o o o o o o o o o o o o oo o o o o o o o o o o o o oo o o o o o o o o o o o o o o 螺旋1：螺旋2：o o o o o o o o o oo o o o o o o o o oo o o o o o o o o o修改功能：如果发现有孔位的位置（数据）有偏差，可以通过按上孔、下孔键找到该点，也可以通过按“查找”键，输入孔号后按“确认”键快速运动到该点，然后通过微调（低档速度或手轮操作）后，调整准确后，按“修改”键，该孔位就被修改。
