2含水率试验
含水率试验
含水率的应用： 计算其它物理性质指标； 判断土体所处的稠度状态； 评价地基的承载力； 评价土的冻胀性。
结束
烘干法
３.将烘干后的试样和铝盒取出，盖好铝盒盖后，放入干 燥器内冷却至室温后，称铝盒和试样总质量m2，准确至 0.01g。计算干土质量ms=m2-m0；
烘干法测定含水率
操作步骤： ４.按下式计算该试样的含水率：
mw m1 m2 100% 100% ms m2 m0
含水率试验要求进行两次平行试验，当两次测定 含水率的差值在允许的范围内时，取其算术平均值作为该 土样的含水率。两次测定的差值允许范围为：含水率低于 40％时，不 得大于1％；含水率高于40％时，不得大于2 ％。本允许范围是对均质土而言，对原状土由于非均质， 样筒上下水在重力作用下重新分布使含水率差值增大，可 适当放宽平行试验差值允许范围。
含水率试验
误差来源和注意事项： １.天平未调平（机械天平）或零点漂移（电子天平）。 要求将天平放在平整结实的台板上，保持天平间干燥、无 振动。天平间内温度变化小，相对湿度低于75％，不能放 置高温发热物体。窗帘采用红黑双层布组成。电子天平要 在一开机预热30分钟，用标准砝码校验后，才能作为测量 工作器具；
试验原理
含水率试验是利用水在加温后逐渐变成水蒸气的性质。
加热一定时间后，在温度不高于110 ℃时，土中自由水全 部变成气体挥发，之后土重不再发生变化，即处于恒重 状态 。这时挥发掉的水重ｍw＝ｍ－ｍs。土恒重即认为是 干土质量。对粘性土，ｍs实 际上是土粒质量和强吸着水 质量之和。强吸着水与土粒结合紧密，具有一定的抗剪强 度，在压力作用下不易转化成自由水，故将其作为固体颗 粒的一部分较为合理。
２.铝盒质量改变。在试验过程中禁止用铁刀等硬物刮铝 盒，试验后将铝盒洗净晾干放置，试验前烘干铝盒。每隔 3~6个月复核一次铝盒质量；
３.试样没有烘干。在有此疑问时，称量后放入烘箱再烘 干４小时后称干土质量，计算含水率，若前后两次测量含 水率有显著差异，则应继续对土进行烘干；
含水率试验
误差来源和注意事项： 4.部分土掉出盒外或向铝盒装土时有土留在盒外； 5.计算错误和测试过程中操作错误等因素造的粗大误差。 要求计算分析中计算者和校核者分开，整个试验过程严格 按规范操作； 6.土样中含有机质。有机质在温度较高时发生分解和碳化， 使测得的含水率偏高。当确定土体中有机质含量超过5％ 时，需降低烘干温度，不允许用酒精燃烧法等温度高又不 能控制温度的方法进行含水率试验。
酒精燃烧法测定含水率
操作步骤： 5.按下式计算该试样的含水率：
mw m1 m2 100% 100% ms m2 m0
含水率试验要求进行两次平行试验，当两次测定 含水率的差值在允许的范围内时，取其算术平均值作为该 土样的含水率。两次测定的差值允许范围为：含水率低于 40％时，不 得大于1％；含水率高于40％时，不得大于2 ％。本允许范围是对均质土而言，对原状土由于非均质， 样筒上下水在重力作用下重新分布使含水率差值增大，可 适当放宽平行试验差值允许范围。
含 水 率 试 验
基本知识
土的含水率：土中水的质量与土粒的质量之比，以百分数 表示。
mw 100% ms
测定含水率常用的方法是烘干法、酒精燃烧法、 炒干法、微波炉法、土壤湿度计法等。
试验原理
无机土的含水率是指土样在105℃至110℃的温度下烘 干至恒重时所失去的水分质量与烘干土质量的比值，用百 分数表示。
烘干法测定含水率
仪器设备： １.恒温烘箱：一般要求在50 ℃ ~200 ℃范围内能在任一 点保持一定恒温范围 。最常用的恒温范围在105 ℃ ~110 ℃ ，控制温度的精度高于±２ ℃ ； ２.天平：称量200g，感量0.01g； ３.附属设备：铝盒（称量盒）、干燥器、铅丝篮、温度 计等。
烘干法测定含水率
酒精燃烧法测定含水率
仪器设备： 1.酒精：纯度高于95％ ； 2.天平：称量200g，感量0.01g； 3. 铝盒（称量盒）； 4.其他：滴管、火柴、切土刀等。
酒精燃烧法测定含水率
操作步骤： 1.取代表性试样（粘性土5～ 10g，砂性土20～30g），放 入铝盒内 ，迅速盖好盒盖，称量铝盒和试样总质量m1， 准确至0.01g，称量结果减去铝盒质量m0，得到湿土质量 m=m1-m0； 2.用滴管将酒精注入放有试样的铝盒中，至酒精超过试样 面为止。轻轻敲击铝盒，使酒精与土样充分混合均匀； 3.点燃盒中酒精，烧至火焰熄灭； 4.让试样冷却数分钟，按2至3的步骤再重复燃烧两次。当 第三次火焰熄灭后，立即盖好盒盖，称铝盒和试样总质量 m2，准确至0.01g。计算干土质量ms=m2-m0；
mw m ms 100% 100% ms ms
对于有机质土和有机土，在温度较高时会发生分解， 使测得的含水率偏高，从而造成试验误差。土的有机质含 量越高误差越大。 有机质含量超过５％的有机质土和有机土，含石膏和 硫酸盐矿物的土，因这些矿物晶体中含结晶水，因此需采 用65 ℃～70 ℃温度将土烘干至恒重，测量其含水率。
操作步骤： １.取代表性试样15~30g，有机质土、砂类土为50g，对于 砾类土，取100g以上试样。放入铝盒内 ，迅速盖好盒盖， 称量铝盒和试样总质量m1，准确至0.01g，称量结果减去 铝盒质量m0，得到湿土质量 m=m1-m0；
２.揭铝盒盖，将试样和铝盒一起放入恒温烘箱，在温 度105 ℃ ~110 ℃下烘至衡重。 烘干时间对粘土、粉土 不得少于8小时，对砂土不得少于6小时。有机质土用65 ℃ ~70 ℃烘干需48小时以上；（烘干时间与烘箱内试样 的总质量、烘箱的尺寸及通风系统的效率有关）
路基填料试验检测标准
路基填料试验检测标准1.6.1技术指标包括:界限含水量、颗粒分析、CBR值1.6.2技术要求〔1〕土质路堤填料①含草皮、生活垃圾、树根、腐殖质的土严禁作为路基填料。
②淤泥、泥炭、冻土、有机质含量大于5%的土、膨胀土及含水量超过规定的土不得直接用于填筑路基；确需使用时，必需承受技术措施进展处理，经检验符合设计要求前方可使用。
③液限大于 50%，塑性指数大于 26、含水量不适宜直接压实的的细粒土，不得直接用于填筑路基；需要使用时，必需承受技术措施进展处理，经检验符合设计要求前方可使用。
④粉质土不宜直接填筑于路床，不得直接填筑于浸水局部的路堤及冰冻地区的路床。
⑤湿黏土、红黏土和中、弱膨胀土作为填料时，液限在40%～70%之间且 CBR 值符合表 10 规定。
但不得用于路床区填料，碾压时填料稠度掌握在 1.1～1.3 之间。
⑥利用粉煤灰填筑路堤时，烧失量宜小于 20%，粉煤灰的粒径宜在 0.001～1.18mm 之间，小于 0.075mm 颗粒含量宜大于45%。
填料应用部位填料最小强度〔CBR〕〔%〕填料最大〔路床顶面以下部高速大路、二级及二级以粒径位〕〔m〕一级大路下大路〔mm〕上路床〔0～0.30〕下路床〔0.30～0.80填〕方上路堤路〔0.80～1.50基〕下路堤〔＞1.50〕3.0 2.0 150* 零填及0～0.30 8.0 6.0 100 挖方路0.30～0.基5.0 1.0 100 80⑦路基填料最小强度和最大粒径应符合表 15 要求：路基填料最小强度和最大粒径要求表158.0 6.0 1005.0 1.0 1001.0 3.0 150注：*不适应填石路堤(2)填石路堤填料①膨胀岩石、易溶性岩石不宜直接用于路堤填筑，强风化岩石料、崩解性岩石和盐化岩石不得直接用于路堤填筑。
②利用红砂岩作为路基填料，在施工前必需对红砂岩进展烘干岩块浸水崩解试验和单轴抗压强度试验，以区分红砂岩类别，按设计要求使用。
《土力学》试验指导与报告书
《土力学》试验指导与报告书试验目录试验一颗粒分析试验试验二含水率试验试验三界限含水率试验试验四固结试验试验五直剪试验试验六击实试验试验一土的颗粒分析试验（筛分法）颗粒分析试验方法可分为筛分析法和静水沉降分析法，静水沉降分析法又有比重计法、移液管法。
工程上对地基土检测时，对于粒径大于0.075mm小于60mm的土，采用筛分析法；对于粒径小于0.075mm的土，采用静水沉降分析法（密度计法）；对于混合类土，则联合使用筛分析法与密度计法。
一．试验原理筛分析法是测定土的粒度成分的最简单的一种方法。
其原理是将土样通过逐级减小孔径的一组标准筛子，对于通过某一筛孔的土粒，可以认为其粒径恒小于该筛的孔径，反之，遗留在筛上的颗粒，可以认为其粒径恒大于该筛的孔径。
这样即可把土样的大小颗粒按筛孔大小加以分组，并分别计算出各级粒组占总质量的百分数，再根据所占百分数进行归并和分类。
二．适用范围本试验适用于粒径大于0.075mm小于60mm的土。
三．仪器设备1.标准筛：粗筛（圆孔）：孔径为60mm、40mm、20mm、10mm，5mm、2mm；细筛：孔径为2.0mm、1.0mm、0.5mm、0.25mm、0.075mm。
2.天平：称量5000g，感量5g；称量1000g ,感量1g；称量200g，感量0.2g。
3.摇筛机（带震动、拍打功能）。
4.其他：烘箱、筛刷、烧杯、木碾、研钵等。
四．试样将土样风干，使其土中水分蒸发。
从风干、松散的土样中，用四分法按照下列规定取出具有代表性的试样：1.小于2mm 颗粒的土100～300g；2.最大粒径小于10mm 的土300～900g；3.最大粒径小于20mm 的土1000～2000g；4.最大粒径小于40mm 的土2000～4000g；5.最大粒径大于40mm 的土4000g 以上。
五．试验步骤（一）对于无凝聚性的土1.按规定称取试样，将试样分批过2mm 筛。
2.将大于2mm 的试样按从大到小的次序，通过大于2mm 的各级粗筛，并将留在筛上的土分别称量。
粉料含水率的测试
粉料含水率的测试
一、范围
适用于粘胶车间粉体原料含水率的测试。
二、规范性引用文件
文件中的条款参考了GB5497-85粮食、油料检验水分测定法和MT 43-1987 岩石含水率测定方法。
三、测试原理
规定条件下用加热失重法测得的粉体中水的量，以试样的烘前质量与烘后质量的差数对烘前质量的百分率表示粉体的含水率。
四、测试条件
1.实验室标准试验条件为：温度（23±2）℃、相对湿度（50±5）%；
2.试验前，待测试样及所用器具应在标准条件下放置至少24h。
五、测试设备
电热恒温箱、分析天平、蒸发皿、干燥器
六、测试步骤
1.定温:调节烘箱温度定在105±2℃；
2.烘干表面皿：取干净的表面皿,放在烘箱内,烘30min至1h取出,置于干燥器内冷却至室温,取出称重,再烘30min，烘至前后两次重量差不超过0.005g,即为；
恒重，记为m
3.称取试样：用烘至恒重的表面皿称取试样约3g，记为m1；
4.烘干试样：将装有试样的表面皿放入烘箱内温度计周围的烘网上,在105℃温度下烘30-40min后取出,置于干燥器内冷却至室温,取出称重后,再按以上方法进行复烘,每隔30min取出冷却称重一次,烘至前后两次重量差不超过0.005g为。
止。
如后一次重量高于前一次重量，以前一次重量记为m
2
5.粉料含水量计算如下：
粉料含水率=（m1-m2）/( m1-m0)×100%
6.对两次测试结果求平均数，即为测定结果。
水泥含水率试验方法
水泥含水率试验方法常用的水泥含水率试验方法有烘干法、溶解重量法和红外干燥法三种，下面将逐一介绍这三种试验方法的具体步骤和注意事项。
1.烘干法烘干法是最常用的测定水泥含水率的方法之一、具体步骤如下：（1）取一定量的水泥样品，称称量为m1，然后将其放入锥形瓶中。
（2）将锥形瓶放入烘箱中，温度一般设置为105℃～110℃，烘干时间一般为2小时。
（3）取出烘干后的水泥样品，放在干燥器中冷却，并称称量为m2（4）重复以上步骤，直到连续称量的质量相差不大时，得到的质量差值即为水泥含水率。
注意事项：（1）样品的准备要求：样品应该具有代表性，取样时尽量避免水分的损失。
（2）烘干条件的控制：温度过高会导致水泥的变质，而温度过低则会延长烘干时间。
（3）烘干时间的掌握：烘干时间应根据实际情况进行调整，以充分去除水分为准。
2.溶解重量法溶解重量法是一种较为快速、简便的测定水泥含水率的方法。
具体步骤如下：（1）取一定量的水泥样品，称称量为m1，然后将其放入溶剂中（一般使用正己烷或四氯化碳等有机溶剂）。
（2）用搅拌器充分搅拌水泥样品和溶剂，使其充分混合。
（3）将混合溶液过滤，收集上清液。
（4）将收集到的上清液放入烘箱中烘干，烘干时间一般为2小时。
（5）取出烘干后的溶剂，称称量为m2（6）重复以上步骤，直到连续称量的质量相差不大时，得到的质量差值即为水泥含水率。
注意事项：（1）溶剂的选择：应选择能够溶解水泥样品中的水分，并且不会对水泥本身产生影响的溶剂。
（2）溶解和烘干时间的掌握：溶解和烘干时间应根据实际情况进行调整，以充分溶解和去除水分为准。
3.红外干燥法红外干燥法是一种基于红外辐射对水分的加热和蒸发特性来测定水泥含水率的方法。
具体步骤如下：（1）取一定量的水泥样品，放放置在红外干燥仪上。
（2）打开红外干燥仪，选择适当的温度和时间进行干燥。
（3）干燥结束后，取出样品，称称量为m1（4）重复以上步骤，直到连续称量的质量相差不大时，得到的质量差值即为水泥含水率。
《土力学》密度试验和含水量试验

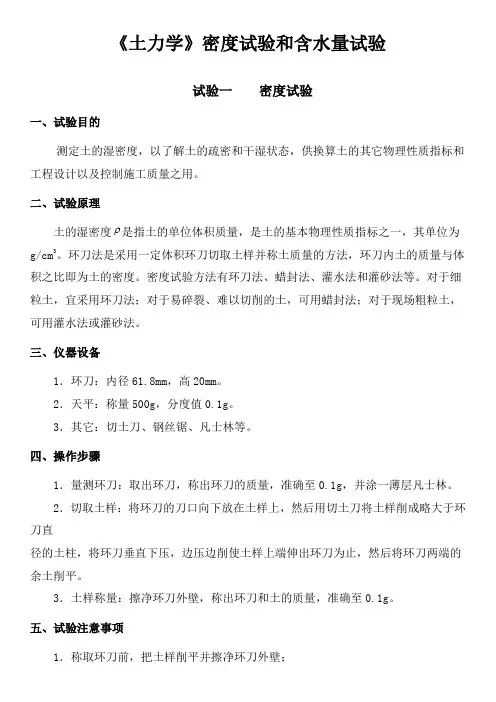

《土力学》密度试验和含水量试验试验一密度试验一、试验目的测定土的湿密度，以了解土的疏密和干湿状态，供换算土的其它物理性质指标和工程设计以及控制施工质量之用。
二、试验原理土的湿密度 是指土的单位体积质量，是土的基本物理性质指标之一，其单位为g/cm3。
环刀法是采用一定体积环刀切取土样并称土质量的方法，环刀内土的质量与体积之比即为土的密度。
密度试验方法有环刀法、蜡封法、灌水法和灌砂法等。
对于细粒土，宜采用环刀法；对于易碎裂、难以切削的土，可用蜡封法；对于现场粗粒土，可用灌水法或灌砂法。
三、仪器设备1．环刀：内径61.8mm，高20mm。
2．天平：称量500g，分度值0.1g。
3．其它：切土刀、钢丝锯、凡士林等。
四、操作步骤1．量测环刀：取出环刀，称出环刀的质量，准确至0.1g，并涂一薄层凡士林。
2．切取土样：将环刀的刀口向下放在土样上，然后用切土刀将土样削成略大于环刀直径的土柱，将环刀垂直下压，边压边削使土样上端伸出环刀为止，然后将环刀两端的余土削平。
3．土样称量：擦净环刀外壁，称出环刀和土的质量，准确至0.1g。
五、试验注意事项1．称取环刀前，把土样削平并擦净环刀外壁；2．如果使用电子天平称重则必须预热，称重时精确至小数点后二位。
六、计算公式按下列计算土的湿密度：V m m V m 21-=＝ρ式中：ρ—密度，计算至0.01g/cm 3； m —湿土质量，g ； m 1—环刀加湿土质量，g ； m 2—环刀质量，g ； V —环刀体积，cm 3。
密度试验需进行二次平行测定，其平行差值不得大于0.03g/cm 3，取其算术平均值。
七、思考题1．进行室内密度试验时，一般选用环刀直径和高度各为多少？ 2．测定密度的常用方法有哪几种？ 3．环刀法适用于什么土类？八、试验记录密度试验记录表（环刀法）工程名称 试验者土样说明 计算者 试验日期 校核者 环刀号环刀质量(g)湿土加环刀质量 (g)湿土质量(g)体积 (cm 3) 湿密度 (g/cm 3)平 均湿密度(g/cm 3)试验二含水量试验一、试验目的土的含水量是指土中水的质量与土颗粒质量之比，它是标志土的湿度的重要物理指标。
不确定度评定(密度)
环刀法测密度不确定度评定程序1 测量方法1.1测量依据：测量依据GB/T 50123-1999《土工试验方法标准》。
评定依据JJF1059.1-201X 《测量不确定度评定与表示》。
1.2环境条件：温度：室温即可，相对湿度要求小于80%。
1.3试验设备：天平JJ5000，感量为0.1g；天平JJ500，感量为0.01g；烘箱FX101-2，温度控制在105±5℃；环刀，内径6-8cm，高2-5.4cm，壁厚1.5-2.2mm1.4被测对象：为XX项目工程基层用土。
2建立数学模型ρ0=m0V =m1−m2Vρd=ρ01+0.01w0式中：ρ0—试样的湿密度（g/cm3），准确到0.01 g/cm3；m0—试样的湿质量（g）；m1—环刀与试样的总质量（g）；m2—环刀的质量（g）；V—试样（环刀）的体积（cm3）；ρd—试样的干密度（g/cm3）；w0—试样的含水率（%）。
表1为土样密度试验的测定结果。
表1 密度试验结果（环刀法）表2为试样含水率的测定结果。
表2含水率试验结果3 标准不确定度分量的来源的分析根据环刀法测密度试验的特点，经分析，不确定度的主要来源是：测量湿密度不确定度分量u c(ρ0)，主要由测定试样不均匀性所引起的不确定度分量u(ρ0)、测定环刀与试样总质量称量引入的不确定度分量u(m1)、测定环刀质量称量引入的不确定度分量u(m2)三个因素引起；测定试样含水率所引起的不确定度分量u c(w)，主要由试样不均匀性u (w)、湿土称量偏差u (m0′)、干土称量偏差u (m d)所引起。
综上所述，影响土样密度测定准确性的主要因素列于表3。
表3 影响土样密度测定准确性的主要因素3 标准不确定度分量的评定 4.1湿密度标准不确定度的评定1）试样不均匀性所引起的不确定度分量u(ρ0)的评定对3个样做均匀性检验，每个样分别重复检测2次，每个试样湿密度平均值及标准方差计入表4。
试样的不均匀性引入的不确定度用A 类，采用合并标准偏差法进行评定。
土工试验步骤及重点剖析
土工试验土的含水率试验土中水：影响土的物理，力学性能的主要是自由水、弱结合水。
一、烘干法适用范围：标准方法，适用于黏质土、粉质土、砂类土、砂砾土、有机土和冻土。
1、试验步骤（1）取代表性土样，细粒土15g～30g；砂类土、有机土为50g；放入称量盒中，盖好盖，称取质量；（2）揭开盒盖，将试样放入烘箱中，在温度105℃～110℃下烘干，烘干时间对细粒土不得少于8h～10h；对于砂类土不得少于6h～8h；对于有机质含量超过5%的土或含石膏的土，将温度控制在60℃～70℃以下烘干，以12h～15h为好。
（3）将烘干后的试样和盒子取出，放入干燥器中冷却，冷却后盖好盒盖，称取质量2、，计算W=(m-ms )/ms3、精度及允许差本试验必须平行试验两次含水率% 允许平行差% 含水率% 允许平行差%5以下0.3 40以上<=240以下<=1 层状和网状结构的冻土<3二、酒精燃烧法适用于快速测定细粒土的含水率1、取样数量：黏质土5～10g；砂类土20～30g。
2、注意事项：酒精纯度95%；对于黏性土测得的含水率通常小于烘干法。
密度试验一、环刀法1、使用范围及目的：适用于测定不含砾石颗粒的细粒土的密度、干密度。
2、环刀规格：环刀（直径6mm～8mm、高2mm～5.4mm、壁厚1.5mm～2.2mm）。
径高比一般为1～1.5。
3、精度及允许差：进行两次平行测定，取算术平均值，平行差不得大于0.03g/cm3。
二、蜡封法适用范围：适用于测定易碎裂的土和形状不规则的坚硬土的密度。
1、试验步骤：（1）取体积大于30cm3的试件，出去表面松、浮土及尖锐棱角，称其质量m，并取代表性土样进行含水率测定；（2）将石蜡加热至刚过熔点，用细线系好试件浸入石蜡中，使试件表面覆盖一层石蜡，取出试件，待冷却后称其质量m1；（3）用细线将蜡封试件置于天平一端，时其浸浮在盛有蒸馏水的烧杯中，称蜡封试件水中质量m2；（4）将蜡封试件从水中取出，擦干净表面，称其质量，与浸水前蜡封试件质量进行比较，若质量差超过0.03g，试验重做。
建筑材料检测员试题(答案)
2021年建筑材料检测员考试试题〔A卷〕姓名：成绩：一、填空题〔每题1分，共20分〕1. 计量法规定：“国家采用国际单位制。
国际单位制计量单位和国家选定的其他计量单位为国家法定计量单位。
2. 复合硅酸盐水泥的强度等级分为32.5R、42.5、42.5R、52.5、52.5R 等级3. 混凝土的和易性包括流动性、黏聚性和保水性。
4. 砂分为天然砂、机制砂、混合砂。
5. 弹性体改性沥青防水卷材的必试工程包括厚度、拉力、延伸率、不透水性、低温柔性、和耐热性。
6. 腻子型遇水膨胀的必试工程：体积膨胀倍率、高温流淌性、低温试验。
7. 根据混凝土拌合物的稠度确定成型方法，坍落度大于 70mm 的混凝土宜用捣棒人工捣实。
混凝土拌合物坍落度和坍落扩展度值以毫米为单位，测量精确至 1mm ，结果表达修约至5mm 。
8. 龄期28d的水泥试体必须在 28d±8h ，试体龄期是从成型时水泥全部参加水中时算起。
9. 回〔压实〕填土密度试验方法有：环刀法、灌水法、灌砂法。
10. 钢筋原材力学性能检验时，应在任选的两根钢筋上切取试件，其中2 个做拉伸试验， 2 个做弯曲试验。
11. 水泥试体成型试验室温度为 20±2℃，相对湿度大于 50 ，水泥试样、标准砂、拌合水及试模的温度与室温相同。
养护箱温度为20±1℃，相对湿度大于90%。
养护水的温度为20±1℃。
12. 水泥安定性的测定方法分为标准法〔雷氏法〕和代用法〔饼法〕13. 砂用于筛分析的试样，颗粒的公称粒径不应大于 10.0mm 。
试验前应先将来样通过公称直径为 10.0mm 的方孔筛，并计算出筛余量。
14. 碎〔卵〕石的必试工程：含泥量、泥块含量、筛分析、针状和片状颗粒总含量、压碎指标。
15. 按照GB8076检验外加剂、防水剂、防冻剂用砂应符合GB/T14684要求的细度模数2.6-2.9的II区中砂，含泥量小于1%16. 混凝土配合比设计中的三个重要参数是水胶比、用水量、砂率。
《公路工程岩石试验规程》JTG 3431-2024新旧规范对比
《公路工程岩石试验规程》JTG 3431-2024新旧规范对比一、主要修订内容本规程修订后包括4章，分别是：1 总则，2术语和符号，3取样、试件制备及描述，4岩石试验。
本次修订主要包括下列内容：1. 所有试验方法的年代编号统一修行为2024。
2. “T0203 密度试验”名称修改为“TO203 颗粒密度试验”,“T 0204 毛体积密度试验”名称修改为“T0204块体密度试验”,并对试件数量按干湿状态进行了区分。
3. “T0223劈裂强度试验”名称修改为“T0223劈裂法抗拉强度试验”,“T0224 抗剪强度(直剪)试验”名称修改为“TO224直剪试验”,“T0226抗折强度试验”名称修改为“T0226 弯拉强度试验”。
4. “蒸馏水密度表”由附录调整至“T0203颗粒密度试验”的条文说明。
5. 新增了第3章“取样、试件制备及描述”。
6. 新增了“T0227 三轴压缩强度试验”、“T0251 岩块波速测试”。
7. 删除了“T0201 岩石学简易鉴定”、“T 0242 坚固性试验”。
二、新旧规范对比（一）T0202—2024含水率试验1 目的和适用范围岩石的含水率可间接地反映岩石中空隙的多少、岩石的致密程度等特性。
本试验采用烘干法，适用于各类岩石。
2 仪器设备(1)烘箱：能使温度控制在105～110℃范围，最低控温能满足在60℃±5℃。
(2)干燥器：内装氯化钙或硅胶等干燥剂。
(3)天平：分度值0.01g。
(4)称量盒。
(5)真空抽气设备。
（新增）3 试件制备与描述3.1 试件的制备与描述应符合本规程第3章的有关规定。
（新增）3.2 试件最小尺寸应大于组成岩石最大矿物颗粒直径的10倍，每个试件的质量为40～200g,（2005：每个试件质量一般不小于40g,不大于200g）每组试验试件的数量应为5个。
4 试验步骤4.1 将称量盒放入烘箱内烘干至恒量，称烘干后称量盒的质量m0。
（修改）4.2 将制备好的试件放入已烘干的称量盒内，称烘干前的试件和称量盒的合质量m1。
土力学练习题（带答案）2
⼟⼒学练习题（带答案）21、IL ≤0时，粘性⼟处于坚硬状态。
（ √ ）2、两种不同的粘性⼟，其天然含⽔率相同，则其软硬程度相同。
（× ）3、碎⽯⼟可⽤孔隙⽐划分密实度。
（ × ）4、砂⼟的密实状态对其⼯程性质影响较⼩。
（×）5、液限、塑限联合试验使⽤的试样杯直径是40 ～50mm 。
（√）6、达西定律适⽤于层流状态。
（√）7、⼟的渗透系数会随着⽔头差的变化⽽变化。
( × )8、碎⽯⼟的渗透系数可通过变⽔头渗透试验测得。
( × )9、⼟层在各个⽅向上的渗透系数都⼀样。
( × )10、在同⼀⼟层中，可能发⽣的渗透变形的破坏形式有流⼟和管涌。
（√）11、⼟的压缩曲线越陡，⼟的压缩性越⾼。
（√）12、⼟的抗剪强度指标是指⼟的粘聚⼒和⼟的内摩擦⾓。
（√）13、⼟体的剪切破坏⾯与最⼤主应⼒的作⽤⽅向的夹⾓为45°+2。
( × )14、对于同⼀⼟料，即使击实功能不同，其所能得到的最⼤⼲密度必相同。
( × )15、常⽔头渗透试验时取具有代表性的风⼲试样3～4kg,称量准确⾄1.0g,并测定试样的风⼲含⽔率。
（√）16、粘性⼟的渗透系数采⽤常⽔头法测定。
( × )17、缩短渗透途径是防⽌渗透变形的⼯程措施之⼀。
( × )18、Ⅱ级⼟样为完全扰动⼟样。
（×）19、Ⅰ级和Ⅳ级⼟样都可以进⾏⼟类定名。
（√）20、⼟样的含⽔率约为55% ，含⽔率试验时2次平⾏测定允许平⾏差值为2%。
（√）21、密度试验时测定的结果为1.795006g/cm3，修约后为1.79g/cm3。
（×）22、物理风化作⽤使岩⽯产⽣机械破碎，化学成分也发⽣变化。
（×）23、在外界条件的影响下，岩⽯与⽔溶液和⽓体发⽣化学反应，改变了岩⽯化学成分，形、成新的矿物的作⽤称为化学风化作⽤。
（√）24、层状构造不是⼟体主要的构造形式。
