含水率及击实实验
(7)其他：喷水设备、碾土器、盛土盘、 量筒、推土器、铝盒、修土刀、平直尺等。
三、试验步骤 :
(1)根据工程要求，选择轻型或重型试 验方法。根据土的性质选用干土法(土重复 或不重复使用)或湿土法；
(2)将击实筒放在坚硬的地面上，取制 备好的土样分3～5次倒入筒内。小试筒按三 层法时，每次约800～900g(其量应使击实后 的试样等于或略高于筒高的1／3)；整平表 面，并稍加压紧，然后按规定的击数进行第 一层土的击实，击实时击锤自由垂直落下， 锤迹必须均匀分布于土样面，第一层击实完 后，将试样层面拉毛，然后再装入套筒，重 复上述方法进行其余各层土的击实。
(3)用修土刀沿套筒内壁削刮，使试样 与套筒脱离后，搬动并取下套筒，齐筒顶 细心削平试样，拆除底板，擦净筒外壁， 称量，准确至1g。
(4)用推土器推出筒内试样，从试样中 心处取样测其两个试样含水量的精度应符 合含水量试验规定。
四．结果整理 （１）计算各含水量下的干密度。
d
1 0.01w
式中：——干密度，g/cm3； ——湿密度，g/cm3； ——含水量，％。
0.3 ≤1
含水量 (%)
40以上
允许平行差值 (%)
≤２
试验视频观看 土-含水量试验（烘干法）
路基土的击实试验
土作为筑路材料时，需要在模拟现场施 工条件下，获得路基土压实的最大干密度和 相应的最佳含水量，用以评价土的压实程度 和指导施工。
击实试验就是为了这种目的利用标准化 的击实仪具，测定土的密度和相应的含水量 的关系。
一、适用范围 本试验分轻型击实和重型击实。小试筒
适用于粒径不大于25mm的土，大试筒适用 于粒径不大于38mm的土。 二、仪器设备
（1）标准击实仪 （2）烘箱及干燥器。 （3）天平：感量0.01g。
(4)台秤：称量10kg，感量5g。
(5)圆孔筛：孔径38mm、25mm、19mm和 5mm各1个。
3.将烘干后的试样和盒取出，放入干燥 器内冷却(一般只需0.5～1h即可）。冷却 后盖好盒盖，称质量，准确至0.01g。
（三）结果整理
w m ms 100 ms
按公式计算含水量： 式中：——含水量，％；
——湿土质量，g； ——干土质量，g。
精密度和允许差
ቤተ መጻሕፍቲ ባይዱ
含水量 (%)
5以下 40以下
允许平行差值 (%)
2.天平：感量0.01g。 3.其他：干燥器、称量盒等。
（二）试验步骤
1.取具有代表性试样，细粒土15～30g， 砂类土、有机土为50g，放入称量盒内，立 即盖好盒盖，称质量。称量时，可在天平 一端放上与该称量盒等质量的砝码，移动 天平游码，平衡后称量结果即为湿土质量。
2.揭开盒盖，将试样和盒放入烘箱内， 在温度105～110℃恒温下烘干。烘干时间 对细粒土不得少于８h，对砂类土不得少于 6h。对含有机质超过5％的土，应将温度控 制在65～70℃的恒温下烘干。
土的含水量是指土在105～110℃下烘 至恒量时所失去的水质量和干土质量的比 值，用百分数表示。工程上将含水量定义 为土中自由水的质量与土粒质量之比的百 分数，其定义式为：
w mw 100
ms
试验方法：烘干法
烘干法
（一）仪器设备 1.烘箱：采用电热烘箱或温度能保持
105～110℃的其他能源烘箱，也可用红外 线烘箱。
(2)求最大干密度和 最佳含水量：
图解法：以干密度为 纵坐标，含水量为横坐 标，绘制干密度与含水 量的关系曲线曲线上峰 值点的纵、横坐标分别 为最大干密度和最佳含 水量。如曲线不能给出 明显的峰值点，应进行 补点或重做。
试验视频观看 土-击实试验
谢谢！
第三讲 含水率及击实试验
主讲：章韵
含水率试验
土的工程性质之所以复杂，其主要原 因是含水量在土的三相物质中形成一不确 定的因索，含水量的变化将使土的一系列 物理力学性质随之而异。
土中含水量的不同，可使土成为坚硬 的、可塑的或流动的土，反映在土的力学 性质方面，能使土的结构强度、孔隙压力、 有效应力及稳定性发生变化。
土的击实试验
土的击实试验1.试验目的测定试样在一定击实次数下或某种压实功能下的含水率与干密度之间的关系，从而确定土的最大干密度和最优含水率，为施工控制填土密度提供设计依据。
2.试验方法与原理击实试验分轻型击实试验和重型击实试验两种方法。
本次试验采用轻型击实试验。
试验原理：土的压实程度与含水率、压实功能和压实方法有着密切的关系，当压实功能和压实方法不变时，土的干密度先是随着含水率的增加而增加，但当干密度达到某一最大值后，含水率的增加反而使干密度减小，能使土达到最大干密度的含水率，称为最优含水率Wop（或称最佳含水率），其相应的干密度称为最大干密度ρdmax。
3.试验仪器1000ml量筒1个，轻型击实仪（含击实筒、击锤和护筒等），刮刀1个，五组那个含水率的土样若干，称量300g天平（感量），称量10kg台秤（感量1g），标准筛1套。
4.实验步骤1）制备具有不同含水率的土样（实验室提供）；2）取代表性土样拌匀后分三次装入击实仪金属圆筒内进行击实。
每两层之间的接触面应在击实前凿毛；3）每层土样击25次；4）击实完成后称取击实筒与试样的总重量；注意记录筒自重和筒的容积；5）从试样中心处取2块一定量的土料，测定含水量。
5.试验记录土的击实试验记录表试验地点：实验日期：试验者：——————————————————————————————————土样类别：细粒粘土每层击数：25次6.成果整理及分析分析本次试验过程中应当注意的问题1）是每两层之间的接触面应在击实前凿毛，我在试验过程中做第一组土样击实试验时差点忘记凿毛，若不进行凿毛，则完成击实后的土样将会有分层情况，对试验结果产生较大误差。
2）完成击实后取土样时务必细心，切不可将土样盒的盒子与盒盖弄混导致质量误差。
本次试验未达到试验目的。
原因可能是由于击实筒在击实后底部部分土脱落引起质量上的误差导致其密度偏小。
本次试验中未能得到最大干密度最优含水率。
轻型击实试验中土的塑限与含水率关系的探讨
轻型击实试验中土的塑限与含水率关系的探讨摘要轻型击实试验中最优含水率与实际最优含水率是存在一定差距的，这个差距我们可以根据土的塑限预估出来，还可以根据塑限的大小、土质情况来探讨一些如何调整预估最优含水率的问题。
关键词击实试验；最优含水率；塑限外力功能作用—夯实、碾压—会改善土体的工程性质。
比如：会使密度增大，孔隙度变小，强度提高，渗透性降低等。
击实试验在制备试样时应按土工试验规程（SL237 1999）中要求的，根据土的塑限预估最优含水率，并制备一组（几个式样要按依次相差2%的含水率并且不能少于5个）试样。
按5个算就要包括含水率接近塑限的1个，含水率大于塑限的2个，含水率小于塑限的2个。
按照试验的结果，绘制干密度与含水率关系的曲线图。
其中有最大干密度，就是曲线中的峰值点所对应的干密度。
此时含水率达到最优含水率，而击实干密度也增大到最大值，此后虽然含水率继续增加但击实干密度不再增加而是减小。
理论上对塑限不高的土（wp＜21%）计算加水量是根据塑限预估最优含水率。
然而实际工作当中，按上述制备的试样，有时峰值点并没有出现在我们击实后绘制的干密度与含水率关系的曲线图中。
即最优含水率和最大干密度不存在，也就是说试验作废。
下面就来讨论一下出现这种情况的原因。
主要是通过工程实例比较三种常见土质的数据统计说明在击实试验制备试样中的预估最优含水率与实际加水量存在的差距。
1 工程实例中分析（wp代表塑限，wop代表击实试验）1.1 细粒土质砂在wp＜21.0%情况下，wp与wop相差-5.5% ~ +0.1%，那么平均就是-2.70%。
若计算加水量时按塑限预估最优含水率，其击实要求基本上是满足的，峰值点多数会出现在其击实曲线上。
倘若预估最优含水率按（wp - 2%）来算，其击实曲线将全部出现峰值点。
在21.0%31.0%情况下，wp与wop相差-13.1% ~ -7.2%，那么平均就是-10.15%。
若计算加水量时按塑限作为预估最优含水率，将没有峰值点出现在其击实曲线上，还是倘若预估最优含水率按（wp - 10%）计算，其击实曲线上将全部出现峰值点。
击实试验计算方法
击实试验计算方法击实试验呀，可没那么复杂哦。
咱先来说说它的一些基本概念。
击实试验呢，就是为了确定土的最大干密度和最优含水率的。
那怎么计算呢？对于含水率的计算，这就像是在算土里面水占了多少比例。
含水率等于水的质量除以干土的质量，再乘以100%。
你可以想象一下，就像你做蛋糕，水和面粉（这里的面粉就好比干土啦）的比例很重要呢。
如果水太多，蛋糕就成面糊糊了；水太少，蛋糕又干巴巴的。
土也是这个道理哦。
再说说干密度的计算。
干密度就是土在干燥状态下的密度啦。
它等于土的总质量除以土的总体积。
这里的土的总质量呢，是包含了土颗粒和土里面水的质量哦。
但是要注意，我们在计算的时候，有时候需要把水的影响去掉，得到真正的干密度。
那最大干密度和最优含水率是怎么从击实试验里得出来的呢？我们通过不同含水率的土样进行击实，然后测量每个土样击实后的干密度。
把这些数据画成一个曲线，就像小山坡一样。
这个曲线的最高点对应的干密度就是最大干密度啦，而这个最高点对应的含水率就是最优含水率。
在实际计算的时候，我们要特别小心数据的准确性。
比如说称土样的质量，一定要精确到小数点后几位呢。
就像你称糖果一样，多一点少一点，味道可能就不太对啦。
还有测量土样体积的时候，也要保证测量方法正确。
要是在计算过程中遇到问题呀，不要慌。
可以重新检查一下数据，看看是不是哪个环节出了小差错。
就像走迷宫，走错了一步没关系，退回来重新走就好啦。
击实试验的计算方法虽然有点小繁琐，但只要我们耐心一点，把每个步骤都搞清楚，就像搭积木一样，一块一块稳稳地搭起来，肯定能算出准确的结果呢。
土工试验3液限_击实_无侧限详解
再由图T 0118-1求出入土 深度为hP时所对应的含水 率，即为该土样的塑限wP。
查hP~wL关系图时，须先通过简易鉴别法 及筛分法把砂类土与细粒土区别开来， 再按这两种土分别采用相应的hp~wL关系 曲线；对于细粒土，用双曲线确定hP值； 对于砂类土，则用多项式曲线确定hP值。
21
4.4试验记录格式
英国所用碟式仪的基座材料为硬橡胶，美国推 荐用硬塑料，两者测得的液限含水率略有差别。
由于仪器规格不同，因此所测得的强度也有所 不同。
27
我国以往采用的是国际上应用较广 的ASTM标准的液限仪及A型槽刀， 见图T 0170—2。
28
㈠目的和适用范围
本试验的目的是按碟式液限仪法测 定土的液限，适用于粒径小于0.5mm 以及有机质含量不大于试样总质量5 ％的土。
界限含水率试验
当黏性土中含水率发生变化时，土的状态就随 之而变。
如土的含水率变大时，土体便从固态转变为半 固态、可塑态、液态，土的体积随之变大。反 之，当土的含水率变少，土的物理状态出现相 反的变化，体积就会缩小。
❖ 这种状态的变化，反映了土粒与水相互作用的结果， 也表明含水率变化对于黏性土的物理力学性质的影 响。
18
4.3塑限的确定方法
4.3.1根据本试验4.2.1 求出的液限，通过 76g锥入土深度h与含 水率w的关系曲线(右 图)，查得锥入土深度 为2mm所对应的含水 率即为该土样的塑限 wp
锥入深度与含水率(h~w)关系
19
4.3.2(l00g锥)根据(h=20mm)求出的液 限，通过液限wL与塑限时入土深度 hP的关系曲线(下图)，查得hp
3.2取一部分试样，平铺于土碟的前 半部，如图T0170.1a)所示。
土的击实试验+含水率教程文件
六、注意事项 1、试验用土：一般采用风干土做试验，也有采用烘干土做试验的。 2、加水及湿润：加水方法有两种，即体积控制法和称重控制法，其中以称
式中，mw为mw 所需1的 m加w o0水量w (g)；wom o为风干土样质量(g)；wo为风干土样含
水率，按小数计；w为要求达到的含水率，按小数计。
4、将试样2.5kg（轻型）或5.0kg（重型）平铺于不吸水的平板上，按预定 含水率用喷雾器喷洒所需的加水量，充分搅和并分别装入塑料袋中静 置24h。
二、基本原理
击实仪法是用锤击，使土密度增大，目的是在室内利 用击实仪，测定土样在一定击实功能作用下达到最大密度 时的含水率（最佳含水率）和此时的干密度（最大干密 度），借以了解土的压实特性。
❖ 1、影响压实的因素
影响土压实性的因素很多，主要有含水率、击实功能、
土的种类和级配等
1.含水率的影响
ρd
ρdmax
2、试样击实
将击实筒放在坚硬的地面上，取制备好的土样按所选 击实方法分3或5次倒入筒内。
每层按规定的击实次数进行击实，要求击完后余土，小试桶高 度不超过试筒顶面5mm；大试桶高度不超过试筒顶面6mm 。 测击实试样的含水率和湿密度。依次重复上述过程，将所备不同预定含
水量的土样击完。
操作步骤
1、取一定量的代表性风干土样，对于轻型击实试验为20kg，对于重型击 实试验为50kg。
2.当含水率较低时击数的影 响较显著。当含水量较高时， 含水率与干密度关系曲线趋 ω 近于饱和线，这时提高击实 功能是无效的
3.土类和级配的影响
击实试验表明，在相同击实功能下，粘性土粘粒含量愈高或塑
性指数愈大，压实愈困难，最大干密度愈小，最优含水率愈大

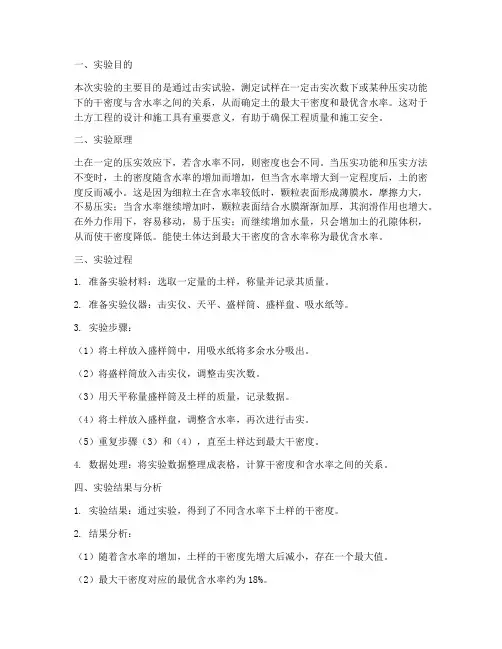

击实实验报告小结
一、实验目的本次实验的主要目的是通过击实试验，测定试样在一定击实次数下或某种压实功能下的干密度与含水率之间的关系，从而确定土的最大干密度和最优含水率。
这对于土方工程的设计和施工具有重要意义，有助于确保工程质量和施工安全。
二、实验原理土在一定的压实效应下，若含水率不同，则密度也会不同。
当压实功能和压实方法不变时，土的密度随含水率的增加而增加，但当含水率增大到一定程度后，土的密度反而减小。
这是因为细粒土在含水率较低时，颗粒表面形成薄膜水，摩擦力大，不易压实；当含水率继续增加时，颗粒表面结合水膜渐渐加厚，其润滑作用也增大。
在外力作用下，容易移动，易于压实；而继续增加水量，只会增加土的孔隙体积，从而使干密度降低。
能使土体达到最大干密度的含水率称为最优含水率。
三、实验过程1. 准备实验材料：选取一定量的土样，称量并记录其质量。
2. 准备实验仪器：击实仪、天平、盛样筒、盛样盘、吸水纸等。
3. 实验步骤：（1）将土样放入盛样筒中，用吸水纸将多余水分吸出。
（2）将盛样筒放入击实仪，调整击实次数。
（3）用天平称量盛样筒及土样的质量，记录数据。
（4）将土样放入盛样盘，调整含水率，再次进行击实。
（5）重复步骤（3）和（4），直至土样达到最大干密度。
4. 数据处理：将实验数据整理成表格，计算干密度和含水率之间的关系。
四、实验结果与分析1. 实验结果：通过实验，得到了不同含水率下土样的干密度。
2. 结果分析：（1）随着含水率的增加，土样的干密度先增大后减小，存在一个最大值。
（2）最大干密度对应的最优含水率约为18%。
（3）在最优含水率下，土样的干密度达到最大值，有利于土方工程的施工。
五、实验结论1. 通过本次实验，成功测定了土样的最大干密度和最优含水率。
2. 在土方工程施工过程中，应根据最优含水率进行土样的含水率调整，以确保工程质量和施工安全。
3. 实验结果为土方工程设计提供了理论依据，有助于提高工程质量和施工效率。
六、实验体会与反思1. 体会：本次实验使我深刻认识到土力学在土方工程中的重要性，掌握了土样击实试验的基本原理和方法。
土的击实试验+含水率
❖ 1、影响压实的因素
影响土压实性的因素很多，主要有含水率、击实功能、
土的种类和级配等
1.含水率的影响
ρd
ρdmax
当含水率较低时，击实后 的干密度随含水率的增加 而增大。而当干密度增大 到某一值后，含水率的继
续增加反招致干密度的减
小。干密度的这一最大值
称为该击数下的最大干密
度，与它对应的含水率称
2、将风干土样碾碎后过5mm的筛（轻型击实试验）或过20mm的筛（重 型击实试验），将筛下的土样搅匀，并测定土样的风干含水率。
3、根据土的塑限预估最佳含水率，加水湿润制备不少于5个含水率的试样， 含水率一次相差为2%，且其中有两个含水率大于塑限，两个含水率小 于塑限，一个含水率接近塑限。按下式计算制备试样所需的加水量：
。 2、适用范围：粘质土、粉质土、砂类土和有机质土类
3、试验仪器： 烘箱：电热烘箱温度能保持105～110℃
天平：感量0.1g 干燥器 称量盒（为简化步骤，可定期(3～6个月)秤量盒质量）
4、试验步骤
1）、取代表性试样15-30g（砂性土、有机质土50g,砂砾石1000g~2000g）， 放入铝盒内，迅速盖好铝盒盖，称量M1，减去铝盒质量M0，准确至0.1g。
7、用推土器将试样从击实筒中推出，从试样中心处取；取两份一定量土料 （轻型击实试验15~30g，重型击实试验50~100g）测定土的含水率， 两份土样的含水率的差值应不大于1%。
五、成果整理 1、计算干密度：
d 1 w
2、计算饱和含水率：
wsat1d
1 Gs
10% 0
式中：Gs为土的饱和面干比重。
平直尺、量筒、测含水率设备及保温设备等。
手动击实筒
电动击实仪
土力学的八大试验
土力学的八大试验实验一土的含水率试验（一）、试验目的土的含水率指土在105—1100C下烘于恒量时所失去的水的质量和干土质量的百分比值。
土在天然状态下的含水率称为土的天然含水率。
所以，试验的目的：测定土的含水率。
（二）、试验方法适用范围1、烘干法：室内试验的标准方法，一般粘性土都可以采用。
2、酒精燃烧法：适用于快速简易测定细粒土的含水率。
3、比重法：适用于砂类土。
（三）、烘干法试验1、仪器设备①烘箱：采用电热烘箱；②天平：称量200g,分度值0.01g；③其他：干燥器，称量盒。
2、操作步骤（1）取代表性试样，粘性土为15—30g,砂性土、有机质土为 50g,放入质量为m0的称量盒内，立即盖上盒盖，称湿土加盒总质量m1，精确至0.01g.（2）打开盒盖，将试样和盒放入烘箱，在温度105——1100C的恒温下烘干。
烘干时间与土的类别及取土数量有关。
粘性土不得少于8小时；砂类土不得少于6小时；对含有机质超过10%的土，应将温度控制在65——700C的恒温下烘至恒量。
（3）将烘干后的试样和盒取出，盖好盒盖放入干燥器内冷却至室温，称干土加盒质量m2为，精确至0.01g。
3、计算含水率：按下式计算4、要求：（1）计算准确至0.1%；（2）本试验需进行2次平行测定，取其算术平均值，允许平行差值应符合下表规定。
含水率（%）小于1010—40大于400.5 1.0 2.0允许平行差值（%）5、本试验记录格式详见报告实验二土的密度试验（一）、试验目的测定土在天然状态下单位体积的质量。
（二）、试验方法与适用范围一般粘性土，宜采用环刀法易破碎，难以切削的土，可采用蜡封法对于砂土与砂砾土，可用现场的灌砂法或灌水法。
（三）、环刀法的试验1、仪器设备①符合规定要求的环刀；②精度为0.01g的天平；③其他：切土刀，凡士林等。
2、操作步骤（1）测出环刀的容积V，在天平上称环刀质量m1。
（2）取直径和高度略大于环刀的原状土样或制备土样。
标准击实实验
击实试验一、试验目的在标准击实方法下测定土的最大干密度和最优含水率，为控制路堤、土坝或填土地基等的密实度及质量评价，提供重要依据。
二、基本原理击实仪法是用锤击，使土密度增大，目的是在室内利用击实仪，测定土样在一定击实功能作用下达到最大密度时的含水率（最优含水率）和此时的干密度（最大干密度），借以了解土的压实特性。
目前国内常用的击实方法有两种：（1）轻型击实：适用于粒径小于5mm 的细粒土，锤底直径为51mm ，击锤质量为2.5kg ，落距为305mm ，单位体积击实功为591.6kJ/m 3；分 3 层夯实，每层25 击。
（2）重型击实：适用于粒径不大于40mm 的土。
击实筒内径为152mm ，筒高116mm ，击锤质量为 4.5kg ，落距为457mm ，单位3体积击实功为2682.7kJ/ m （其他与轻型击实相同）；分5 层击实，每层56 击。
三、仪器设备（1）击实仪（图6-1 ）：主要由击实筒和击锤组成。
（2）天平：称量为200g ，感量为0.01g ；称量为2kg ，感量为1g；（3）台秤：称量为l0kg ，感量为5g；（4）推土器；（5）筛：孔径为5mm ；（6）其它：喷水设备、碾土设备、修土刀、小量筒、盛土盘、测含水率设备及保温设备等。
四、操作步骤1、取一定量的代表性风干土样，对于轻型击实试验为20kg ，对于重型击实试验为50kg 。
图6- 1 击实仪1- 击实筒；2- 护筒；3- 导筒；4- 击锤；5- 底板2、将风干土样碾碎后过5mm 的筛（轻型击实试验）或过20mm 的筛（重型击实试验），将筛下的土样搅匀，并测定土样的风干含水率。
3、根据土的塑限预估最优含水率，加水湿润制备不少于 5 个含水率的试样，含水率一次相差为2% ，且其中有两个含水率大于塑限，两个含水率小于塑限，一个含水率接近塑限。
按式(6-1) 计算制备试样所需的加水量：m0 w (w(1 w0 )w0 )(6-1)式中，m w 为所需的加水量(g)；m0 为风干土样质量(g) ；w0 为风干土样含水率，按小数计；w 为要求达到的含水率，按小数计。
击实实验法测定最佳含水量 -回复
击实实验法测定最佳含水量-回复文章主题：击实实验法测定最佳含水量引言：在土壤工程中，确定土壤最佳含水量是十分重要的一项工作，它直接影响到土壤的工程性质和工程效果。
击实实验法是一种常用的测试手段，通过测定土壤在不同含水量下的密度和含水率，从而找到最佳含水量。
本文将详细介绍击实实验法的步骤和相关原理，帮助读者了解该方法的工作原理和操作流程。
一、击实实验法的原理击实实验法是通过改变土壤中的含水量，引起土壤颗粒之间接触面的变化，进而影响土壤的密实度和工程性质。
在粉土、黏土和砂土等不同类型的土壤中，具有不同的最佳含水量。
二、击实实验法的步骤1. 取样和制备：从实地采集土壤样品，按照一定的比例混合，并通过筛网进行均匀混合。
2. 分级：用筛网将土壤样品按颗粒大小分级，以便于进一步的实验操作。
3. 含水量筛选：根据所需的含水量范围，将土壤样品分为几组，并进行预先设定的含水量调控。
4. 打击工具准备：准备合适的冲击或振动工具，如击实器或振动器，以提供一定强度的冲击或振动力。
5. 开展实验：依次将不同含水量的土壤样品放入选定的仪器中，进行规定时间的击实或振动处理。
6. 测定密度：经过一定的击实或振动处理后，取出土壤样品，并测定其体积和质量，计算得到相应的密度。
7. 测定含水率：将通过密度测定得到的样品与其已知含水率的样品对比，通过水分含量的变化计算土壤最佳含水量。
三、击实实验法的注意事项1. 样品制备要均匀：在进行击实实验前，应确保土壤样品的制备均匀，以保证实验结果的准确性。
2. 设定合适的水分范围：根据不同土壤类型的需求，设定合理的含水量范围，以确保实验的有效性和实用性。
3. 确保适当的冲击或振动力度：根据土壤类型和实验要求，选择合适的冲击力或振动力度，以保证实验结果的可靠性。
4. 重复实验以提高结果的可靠性：根据实验要求，进行多次实验，取平均值，进一步提高实验结果的可靠性。
结论：通过击实实验法，可以测定不同类型土壤的最佳含水量，为土壤工程提供科学依据。
