内循环连续式砂滤器的微絮凝过滤试验

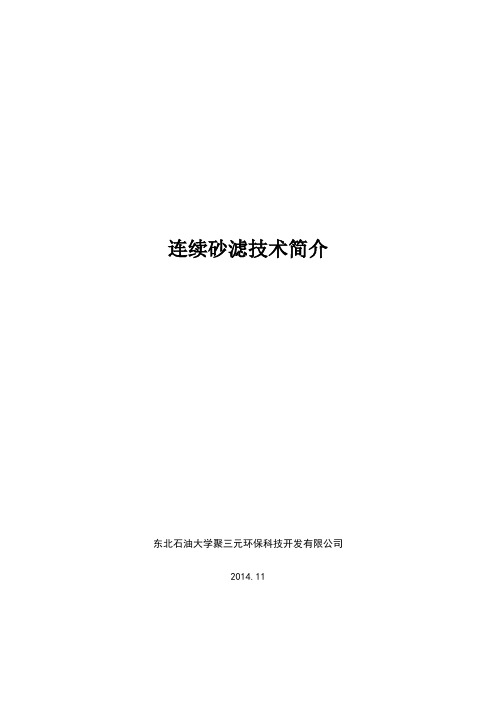

连续砂滤技术简介
连续砂滤技术简介东北石油大学聚三元环保科技开发有限公司 2014.11一、 连续砂滤技术发展现状砂滤是以天然石英砂等过滤介质（滤料）形成砂床截留污水中的颗粒、悬浮 物、有机物等杂质，使污水净化和澄清的过滤技术。
1829 年，世界上第一个慢 速砂滤池在英格兰建造成功，是过滤技术用于现代水处理工程的开端。
砂滤装置、 设备从最开始的慢速砂滤池，逐渐发展成快速砂滤池、双层滤池、多层滤池、压 力过滤器、砂滤棒过滤器等。
但是，这些过滤技术都存在一个反冲洗的问题，过 滤过程间歇不连续。
为提高过滤效率，连续式砂滤器应运而生。
1974 年瑞典 Axe1 Johnson 研究所 Dr.Hans rsson 和 Mr.Ulf Hjelmner 提出了单独对吸附饱和滤料进行清洗的想法，解决了对滤料有效清洗及再生和防 止过滤后的水与反洗水相混合这两个关键问题，从此诞生了第一台连续式砂滤 器。
目前，连续式砂滤器已经被广泛用于全球各地。
国外许多环保公司大批量生 产的砂滤器，如美国的 Parkson 公司生产的 DynaSand 连续式砂滤器，瑞典 Waterlink 公司的活性砂过滤器，日本日立化成公司研制的连续式砂滤器。
国内 也有很多公司研制成功了一系列砂滤器产品，如辽宁大连涌清环保设备有限公司 开发的连续反冲洗砂滤机，山东德州市德天环保科技有限公司生产的连续砂滤机 等。
但上述连续砂滤器多应用于生活污水、化工废水以及电厂废水等。
我公司多年一直从事含油污水过滤设备的研制开发，针对含油污水水质特性 的改变以及压力过滤器在运行中出现的种种问题，自 2003 年就开始了将连续砂 滤技术用于含油污水处理的试验，经过多年来的室内及现场应用试验，将常规连 续砂滤器内部的砂滤料循环再生装置进行重新设计改进，最终研制出适用于含油 污水处理使用的连续砂滤器。
二、连续砂滤装置结构及工作原理1.连续砂滤器的结构图 1 连续砂滤器结构连续式砂滤器其结构主要有：原水进口①，进水管②，布水器③，其下还有 导流砂锥，砂滤器筒体内充满了过滤介质，形成了砂床④（即滤层），过滤后的 净水（滤液）⑩通过溢流堰经净水出口⑤排出；而位于砂滤器底部的污砂⑥在泵 或空气压缩机等动力源的作用下通过提砂管⑦提至上部的洗砂器⑨，污水⑧通过 污水口排出砂滤器。

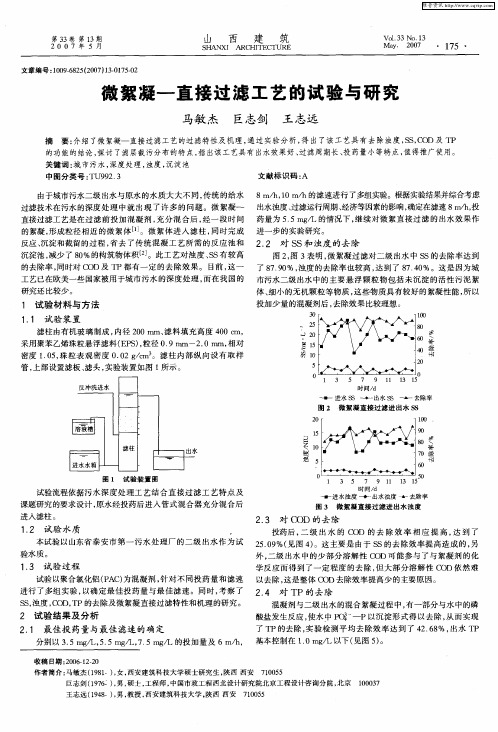

微絮凝-直接过滤工艺的试验与研究
第３ ３卷 第 １ ３期
２ ００ ７ 年 ５ 月
山 西 建 筑
Ｓ ＨＡＮＸＩ ＡＲＣＨＩ ＴＥＣＴＵＲＥ
Ｖ０． ３ Ｎｏ． ３ １３ １
Ｍａ ． ２ ０ ｙ ０７
・１ ５ ・ ７
文章编号 ：０ ９６ ２ （０ ７ １ ．１５０ １０ ．８ ５ ２ ０ ）３０ ７ ．２
． ｇＬ的情 况下 ， 继续对 微 絮直接过 滤 的出水效 果作 直接过滤工艺是在过滤 前 投加混 凝剂 ， 分混 合后 ， 一段 时 间 药量为 ５５ｍ ／ 充 经
的絮凝 ， 形成粒径 相近 的微 絮体 ［ 。微 絮体进入 滤 柱 ， 同时 完成 进一步 的实验研究 。 反应、 沉淀和截 留的过程 ， 省去 了传 统混 凝工 艺所 需 的反应 池和 ２ ２ 对 Ｓ ． Ｓ和 浊度 的去 除 沉淀池 ， 减少 了 ８ ％的构筑 物体 积［Ｉ ０ ２。此工 艺对浊 度 、ｓ有 较高 Ｓ 图 ２ 图 ３表明 ， ， 微絮凝过 滤对二级 出水 中 Ｓ Ｓ的去 除率 达到 的去除率 ， 同时对 Ｃ Ｄ及 Ｔ Ｏ Ｐ都 有一定 的去 除效 果。 目前 ， 这一 了 ８ ．０ 浊度 的去 除率也较 高 ， ７ ９ ％， 达到 了 ８ ．０ ７ ４ ％。这是 因为城
微 絮 凝一 直 接过 滤 工 艺 的试 验 与研 究
马 敏 杰 巨志剑 王 志 远
摘 要： 介绍 了微絮凝一 直接过 滤工 艺的过滤特性及机 理 ， 通过 实验分析 ， 出了该 工艺 具有 去除浊度 ， Ｓ Ｃ 得 Ｓ ，ＯＤ及 ｒ ｒ Ｐ
的功 能的结论 ， 探讨 了滤层截污分布 的特点 ， 出该 工艺具有 出水效果好 、 滤周期长 、 药量小等特 点， 指 过 投 值得 推广使 用。

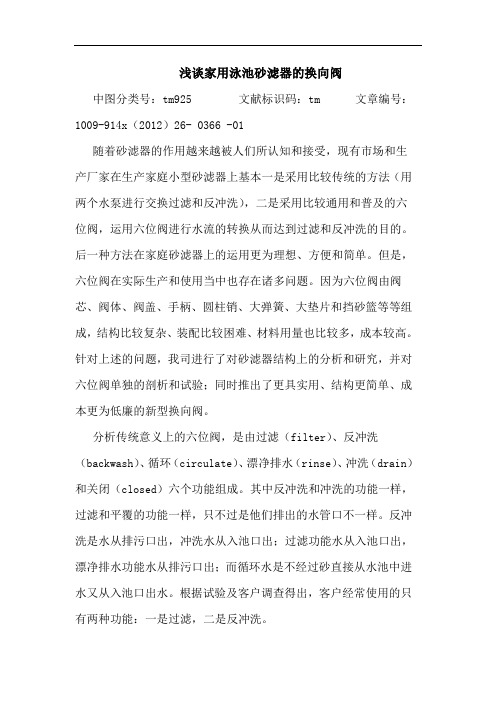

家用泳池砂滤器的换向阀
浅谈家用泳池砂滤器的换向阀中图分类号：tm925 文献标识码：tm 文章编号：1009-914x（2012）26- 0366 -01随着砂滤器的作用越来越被人们所认知和接受，现有市场和生产厂家在生产家庭小型砂滤器上基本一是采用比较传统的方法（用两个水泵进行交换过滤和反冲洗），二是采用比较通用和普及的六位阀，运用六位阀进行水流的转换从而达到过滤和反冲洗的目的。
后一种方法在家庭砂滤器上的运用更为理想、方便和简单。
但是，六位阀在实际生产和使用当中也存在诸多问题。
因为六位阀由阀芯、阀体、阀盖、手柄、圆柱销、大弹簧、大垫片和挡砂篮等等组成，结构比较复杂、装配比较困难、材料用量也比较多，成本较高。
针对上述的问题，我司进行了对砂滤器结构上的分析和研究，并对六位阀单独的剖析和试验；同时推出了更具实用、结构更简单、成本更为低廉的新型换向阀。
分析传统意义上的六位阀，是由过滤（filter）、反冲洗（backwash）、循环（circulate）、漂净排水（rinse）、冲洗（drain）和关闭（closed）六个功能组成。
其中反冲洗和冲洗的功能一样，过滤和平覆的功能一样，只不过是他们排出的水管口不一样。
反冲洗是水从排污口出，冲洗水从入池口出；过滤功能水从入池口出，漂净排水功能水从排污口出；而循环水是不经过砂直接从水池中进水又从入池口出水。
根据试验及客户调查得出，客户经常使用的只有两种功能：一是过滤，二是反冲洗。
鉴于在整个砂滤器中换向阀主要保留两个主要功能就能满足工作的需要。
在此基础上考虑是否有一个既简单而又可以实现两个主要功能的阀类产品呢？。
我司不断的探索和设想，查阅了大量的参考资料，并在多个试验当中寻找答案。
最终找到了新型换向阀的初步设想和灵感，完成新型换向阀产品。
新型的换向阀巧妙的在同一管道中把水流方向可以任意的正向和逆向更换，结构简单、紧凑、用料省、装配简便和占用空间小等诸多特点。
认为可以替代现有的组装复杂、功能等同、成本较高的六位阀组件。
一种砂中絮凝剂的检测方法
一种砂中絮凝剂的检测方法
砂中絮凝剂是一种常用的水处理剂，它可以有效地去除水中的悬浮物和浑浊物，使水变得清澈透明。
然而，如何检测砂中絮凝剂的质量和效果是一个重要的问题。
本文将介绍一种简单易行的砂中絮凝剂检测方法。
我们需要准备一些实验器材和试剂，包括砂中絮凝剂样品、砂滤器、滤纸、pH试纸、电导率计等。
接下来，按照以下步骤进行实验：
1. 将一定量的砂中絮凝剂样品加入一定量的水中，搅拌均匀，使其溶解。
2. 将溶解后的砂中絮凝剂溶液倒入砂滤器中，让其自然过滤。
3. 将过滤后的水样取出，用滤纸过滤一遍，去除残留的悬浮物。
4. 用pH试纸测试水样的pH值，应该在6.5-8.5之间，如果超出这个范围，说明砂中絮凝剂的质量不好。
5. 用电导率计测试水样的电导率，应该在200-800us/cm之间，如果超出这个范围，说明砂中絮凝剂的效果不好。
通过以上实验步骤，我们可以很容易地检测砂中絮凝剂的质量和效果。
如果砂中絮凝剂的质量和效果都很好，那么过滤后的水样应该是清澈透明的，pH值和电导率也应该在正常范围内。
砂中絮凝剂的检测是水处理过程中非常重要的一步，只有确保砂中絮凝剂的质量和效果，才能保证水的质量和安全。
微絮凝直接过滤的性能评价
微絮凝直接过滤的性能评价文章综合讨论了各种反应过滤性能的单因子指标和综合指标，并在试验的基础上，对目前能够比较综合反应微絮凝直接过滤性能的综合指标I值进行了验证，I值能够在一定程度上准确反映出滤池的过滤性能。
标签：均质滤料直接过滤评价指标过滤性能Indices for Micro flocculation direct filtering performanceRen Bo（China Railway Fifth Survey And Design Institute Group Co.，Ltd . Beijing 1102600）【Abstract】This article discussed various single factor index and comprehensive index which can reflect the direct filtering performance，and through a experiment，the value ‘I’which was a comprehensive index that can reflect the micro flocculation filtering performance was verified.【Key words】uniform media，direct filtration，evaluation index，filtration performance过滤是水处理过程中不可缺少的一个重要处理单元，因此，保持过滤的高效性对于提高出水水质、降低设备运行成本具有十分重要的意义。
在过滤过程中，影响过滤效果的因素很多，原水水温、水质、滤料性质（颗粒粒径、形状和级配）、混凝剂种类和投加量、过滤速度等因素都对过滤过程产生影响。
通常评价过滤性能的指标有：过滤周期、浊度去除率、过滤速度、进水浊度、出水浊度、水头损失、滤层厚度、单位产水量等。

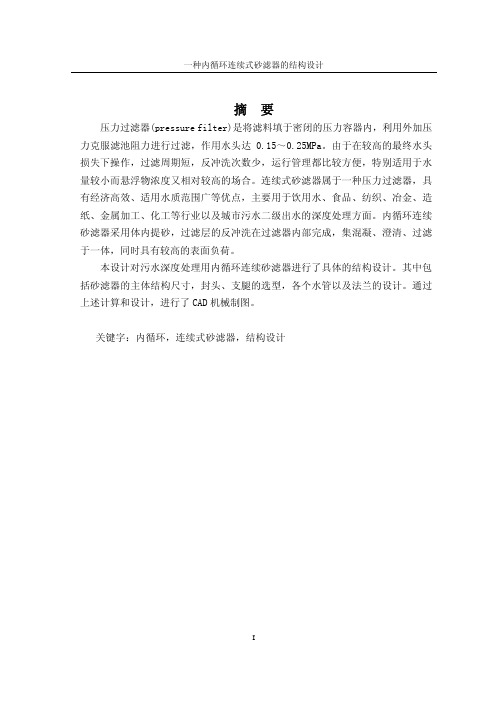

【论文】一种内循环连续式砂滤器的结构设计
