钢框架结构节点设计与应用探讨
钢框架支撑结构体系

钢框架支撑结构体系引言钢框架支撑结构体系是一种常用于建筑和工程中的高强度和高稳定性结构体系。
它由钢材构成,通过连接节点和支撑构件组成一个稳定的整体。
钢框架结构能够承受大量的压力和荷载,同时具备良好的抗震和抗风性能,因此广泛应用于高层建筑、大跨度空间和桥梁等工程项目中。
本文将介绍钢框架支撑结构体系的定义、组成要素以及特点,并对其在建筑和工程领域的应用进行探讨。
定义钢框架支撑结构体系是指利用钢材作为主要构件,通过连接节点和支撑构件组成的一种结构系统。
钢框架结构由水平横梁、垂直柱子、斜撑等构件组成,构件之间通过螺栓、焊接等方式连接。
整个结构体系通过合理的刚度和强度布局,能够承受垂直荷载和水平荷载,并保持整体稳定。
组成要素钢框架支撑结构体系的组成要素包括以下几个关键部分:1. 钢材钢材是构成钢框架结构的主要材料。
其具有优异的力学性能,如高强度、高刚度和良好的韧性。
钢材通常采用工字钢、角钢和圆钢等型材形式,其尺寸和截面形状根据具体结构设计要求确定。
2. 连接节点连接节点是将钢材构件连接在一起的关键部分。
常见的连接方式包括螺栓连接、焊接和铆接等。
连接节点的设计应充分考虑结构的刚度和强度,确保连接点的稳定性和承载力。
3. 支撑构件支撑构件是用于增加结构稳定性的重要组成部分。
常见的支撑构件包括水平横梁、垂直柱子和斜撑等。
这些构件通过连接节点与框架结构的其他部分连接起来,形成一个整体。
支撑构件的强度和刚度需要根据具体结构设计来确定。
4. 地基基础地基基础是钢框架支撑结构的承载体,用于分散荷载并将其传递到地下。
地基基础的设计应充分考虑结构的重量和荷载,确保结构的稳定性和安全性。
特点钢框架支撑结构体系具有以下几个特点:1. 强度高钢材具有高强度和高刚度,能够承受大量的荷载。
钢框架结构通过合理的构造和连接方式,确保结构的整体强度和稳定性。
2. 抗震性能好钢框架结构具有较好的抗震性能。
由于钢材的韧性和连接节点的刚性,结构在地震荷载作用下能够有效地吸收和分散能量,从而减小地震对结构的破坏。
钢结构梁柱节点连接设计方法

浅谈钢结构梁柱节点连接设计方法摘要:随着社会的发展与进步,重视钢结构梁柱节点连接设计方法对于现实生活具有重要的意义。
本文主要介绍钢结构梁柱节点连接设计方法的有关内容。
关键词:钢结构;节点连接;设计方法;梁柱节点;中图分类号:tu391文献标识码: a 文章编号:引言钢结构连接节点设计是钢结构整个设计工作中的一个重要的环节,连接节点的设计是否安全, 对保证钢结构的整体性和可靠度、对制造安装的质量和进度和对整个建设周期和成本都有着直接的影响。
一、钢结构梁柱节点的基本特征在钢结构设计时,对于钢结构的连接形式在计算模型中的确定是钢结构计算、设计必须首先解决的问题,其次要明确传力途径,然后才能将整个结构受力模型简化出来用软件进行分析计算。
按照传力特征不同,节点分刚接、铰接和半刚性连接。
( 1) 铰接连接节点,具有很大的柔性。
钢梁仅在腹板处采用高强螺栓连接,上、下翼缘无需进行现场焊接。
采用铰接时构造简单,使现场安装程序大为简化,现场作业量大大减小,现场安装可以不受天气及季节的影响,钢结构的安装速度大大提高。
但是,铰接连接刚度和耗能性能差,对于结构抗风、抗震不利。
( 2) 刚性连接节点,具有较高的强度和刚度。
其特点是受力性能好,但构造复杂,施工难度大。
设计中梁柱节点一般是做刚接,这是由于梁柱节点承受的荷载一般较大而且还要抵御风荷载和水平地震引起的位移。
( 3) 半刚性连接节点,刚度和强度介于铰接和刚接之间。
我国《钢结构设计规范》中没有给出半刚性连接的具体计算和设计方案,而且节点转动刚度很难确定。
这样的节点形式在工程设计中一般很少采用。
结构设计中习惯的做法是把连接当成理想刚接或者铰接,这样做能够使计算大大简化,得到的计算结果必然与实际存在偏差。
目前,主要通过采用调整系数来减少这种偏差。
二、梁柱节点的设计钢框架中梁与柱的连接起着在两种构件之间传递弯矩和剪力的作用, 是钢框架的主要组成部分, 它的性能直接关系到结构的整体反应。
钢结构框架梁柱节点性能分析

钢结构框架梁柱节点性能分析摘要:钢结构框架梁柱节点施工是提升建筑抗震性的主要工序,因此应优化梁柱节点的质量。
本文通过概述钢结构框架梁柱节点内容,围绕有限元模型、载荷等方面研究钢结构框架梁柱节点性能,分析多种要素对于节点性能的影响,为优化节点质量提供参考意见,提升建筑工程整体质量,突出项目结构的抗震性能。
关键词:建筑工程;钢结构框架;梁柱节点前言:钢结构具有韧性塑性强、重量轻、制造简便的优势,该模式在建筑工程中的应用可以缩短施工周期、提升抗震性能。
其中梁、柱节点是框架关键连接位置,其性能会决定框架结构在载荷基础下的整体性。
因此,有必要深入分析钢结构框架梁柱节点的实际性能,实现构件和节点的标准化设计,优化节点性能。
1钢结构框架梁柱节点概述1.1刚性连接模式其一,全焊连接。
借助融透的方式焊接梁上下翼,通过双面胶焊接腹板。
上述连接模式对于焊接技术要求较高,若操作失误会导致应力集中,对施工结构受到影响。
其二,全栓焊接。
借助T型钢,使用高强螺栓连接梁翼和柱翼,不会产生三向应力和残余应力。
其三,混合连接。
该模式包含两方面内容:一方面是利用融透焊接梁上下翼,并通过大刚度角钢连接高强螺栓,借助剪力板连接柱翼和高强螺栓。
多层钢结构中主要利用刚性连接梁柱,通过柱贯通方式连接框架柱和梁。
针对抗震部分,应确保梁翼缘厚度和加劲肋相同。
若属于非抗震区域,加劲肋的厚度应≥梁翼缘厚度的1/2,满足板件的实际宽厚比值,防止连接节点受到破坏。
1.2柔性连接模式柔性连接又称为铰接连接,在梁侧无线位移,不过可以进行自由的转动。
该模式包含承托、端板以及角钢三方面。
其中,角钢主要连接柱和梁腹板,可以借助连接板替代角钢。
端板连接模式和角钢相同,但不可替代。
利用承托连接模式连接柱的腹板时,主要将厚板当作承托构件,防止柱腹板弯矩较大,确保偏心力矩传输至柱翼位置。
2钢结构框架梁柱节点性能研究2.1构建有限元模型本课题主要借助有限元软件,依据相关学者关于连接节点的研究内容,构建建筑工程中钢框架梁的非线性节点有限元模型,分析其中力学性能的差异性,为后续工程梁柱节点连接模式提供新思路[1]。

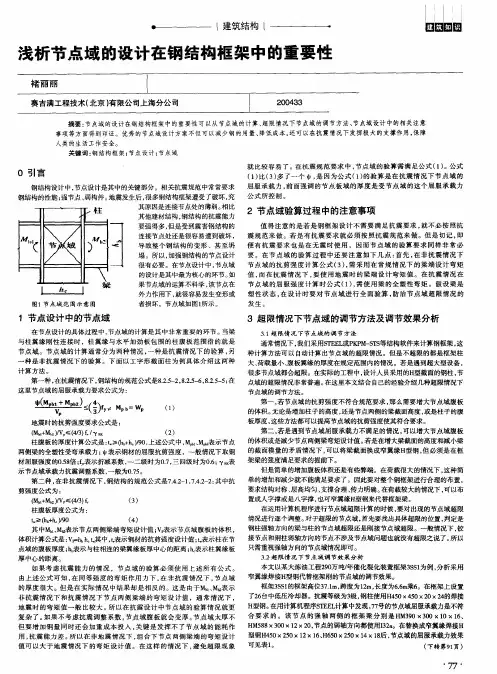

浅析节点域的设计在钢结构框架中的重要性

地震 时 的抗 剪 强度 要求 公 式是 : ( Mb l + M ) / V ≤( 4 / 3 ) £, ^ r R E ( 2 )
柱腹板的厚度计算公式是 ≥( 1 l h + l l c ) / 9 0 , 上述公式 中, M M 表示节点 可以将梁截面换成窄翼缘H型钢 , 但必须是在框 两侧 梁 的全 塑性 受 弯 承载 力 ; 表示 钢材 的屈服 抗 剪强 度 ,一般 情 况下 取 钢 的截面模量 的矛盾情况下 , 材屈服强度的0 . 5 8 倍; 慷 示折减系数 , 一二级时为0 . 7 , 三四级时为0 . 6 ; . y 表 架梁的强度满足要求的提前下。 但是简单的增加腹板体积还是有些弊端。在荷载很大的情况下 , 这种简 示 节点 域 承载 力抗 震调 整 系数 , 一般 为0 . 7 5 。 单的增加和减少就不能满足要求了。因此要对整个钢框架进行合理的布置 , 第二种, 在 非 抗 震 情况 下 , 钢 结 构 的规 范 公式 是 7 . 4 . 2 — 1 , 7 . 4 . 2 — 2 : 其 中抗 要求结构对称 、 层高均匀、 支撑合理、 传力 明确。 在荷载较大的情况下, 可以布 剪 强度 公式 为 : 置成人字撑或是八字撑, 也可窄翼缘H型钢来代替框架梁。 ( Mb t + ≤( 4 , 3 ) ‘ ( 3 ) 在运用计算机程序进行节点域超限计算的时候, 要对出现的节点域超限 柱 腹板 厚度 公 式 为 : 情况 进行 逐 个调整 。 对 于超 限 的节 点域 , 首先 要找 出具 体超 限 的位 置 , 判定 是 t w ≥( } l b + h ) / 9 0 ( 4 ) 铰 其中M 、 M 表示 节 点 两 侧梁 端 弯 矩设 计 值 ; v 表 示 节点 域 腹 板 的 体 积 , 钢柱 强轴 方 向 的梁与 柱 的节 点域 超 限还是 刚 接节 点域 超 限 。一 般情 况 下 , 所 以 体积计算公式是 : V p = h h t w 其中, t 痕 示钢材的抗剪强度设计值; t 袁 示柱在节 接节 点和 钢柱 弱 轴方 向 的节 点不 涉及 节 点域 问题 也就 没有 超 限之 说 了。 点域 的腹板厚度 ; h b 表示与柱相连的梁翼缘板厚中心的距离 ; h 表示柱翼缘板 只需 重视 强轴 方 向 的节 点域情 况 即可 。
探究钢结构的节点设计与应用

探究钢结构的节点设计与应用摘要:本文就刚框架结构的节点设计进行了相关阐述,连接节点的设计是钢结构设计中重要的设计环节之一,文章就节点设计的具体原则及节点连接的主要形式进行了探析。
关键词:钢框架结构节点设计应用随着社会经济的飞速发展,我国社会发展也在不断进步,科技技术不断的飞跃,对于框架结构已经不是单一只应用钢筋混凝土了。
而全钢结构的特点就是结构面积较小并且自重较轻、延性大、工期短,所承载的能力较大等方面的特性,所以,已经广泛的应用到现代社会城市建设实际工程当中。
一、对于节点设计的具体原则1.在钢框架抗震的设计当中必须要根据强柱弱梁、强节点弱构件以及强焊缝弱钢材的三强设计的原则, 而对于支撑杆和框架的构件,可以提高节点承载力,同时也可以避免破坏节点以及构件, 从而保证了构件的整体性其所特有的必要条件。
然而由于对框架与节点的要求又不能过强,在一定程度内是允许在发生地震时, 在梁柱节点域的板件可以出现适当的屈服变形,从而也提高了框架的延性。
在处理强柱弱梁型的框架时, 由于它可以实现构件总体屈服,所以在出现地震时而构件坍塌,其主要的原因就是因为构件受到了地震的作用在其损伤后而降低了承载重荷的能力。
在通常的情况下, 由于框架梁只承受本楼层的荷载, 但是框架柱是需要承担更多楼层的荷载重力,所以,强柱是可以加强框架防坍塌的主要能力。
在构件焊缝的延性方面,通常会低于连接件钢材的延性, 而作为强焊缝弱钢材的关键因素就是, 焊缝承载力必须要高于被连接件钢材板件的承载力,从而促使构件屈服截面可以防止出现在焊缝却位于钢板当中,也提高了构件的延性。
2.对于平面设计的主要原则就是,在设计全钢框架结构时,主要是达到建筑平面的简单规则、空间的合理划分、外形简洁等利于结构布置的特点。
而对于结构布置必须要促使在结构每层抗侧力要同在水平作用下的合力可以接近重合,从而降低结构受扭的作用。
由于抗侧力的构件应沿平面的纵横进行布置,必须要均匀、分散以及对称,在柱距之间不能过大,而应用柱网可以在6m~9m左右。
钢结构框架梁柱节点连接设计方法探讨

2 1 普 通螺 栓及 高 强度螺 栓连 接 .
2. . 普 通 螺 栓 11
全 焊 型 梁 柱 连 接 的优 点 及 施 工 时 注 意 事 项 试 验 结 果 表 明 , 全 螺栓 。A级和 B级螺栓材 料的性能 等级 为 5 6级或 8 8级 , . . C级 焊型梁柱连接 的滞 回性 能好于栓焊 型混合连 接 , 具有 较好 的塑性 螺栓性能等级为 4 6级或 4 8级。A, . . B级精制螺栓 已很 少在钢结 变形能力 。在全焊型梁柱连接 中 , 设计 时应注 意选择合 适厚 度的
1 概述
钢 结 构 由于 具 有 重 量 轻 、 塑性 韧 性 好 、 造 简 便 、 于 采 用 工 制 易 业 化 生产 、 工 安 装 周 期 短 、 震 性 能 较 好 等 许 多 优 点 , 年 来 得 施 抗 近
状态, 配以连接 的破坏( 螺栓或构件 破坏) 作为其 承载能力 的极 限 状态, 其计算方 法与构造要求与普 通螺栓 相同 。可用 于允许产 生
钢 结 构 框 架 梁柱 节 点 连 接 设 计 方 法 探 讨
张 晓 霞
摘 要 : 对钢 结 构 梁 柱 连 接 形 式进 行 了介 绍 , 针 结合 螺 栓 连接 , 焊 混合 连 接 及 全 焊 型 连 接 各 自特 点 进 行 了对 比分 析 , 栓 得 出 了每 种 连 接 方 式 的优 点 和 不 足 , 阐 述 了提 高框 架 梁 柱 节 点抗 震 性 能 的 具 体 思 路 及 措 施 , 并 以指 导 实践 。 关键词 : 结构 , 框 架, 柱节点 , 钢 钢 梁 连接 形 式 中 图 分 类 号 :U 9 T 31 文 献 标 识 码 : A
2 各 种连 接形 式特 点
对变电站建筑框架结构及钢结构节点设计的探究思考

对变电站建筑框架结构及钢结构节点设计的探究思考摘要:主控楼、配电楼和构支架等是变电站建筑中的主要组成部分,在我国大部分地区水泥杆的构支架已经逐步被钢管杆取代,钢筋混凝土框架结构代替了砖混结构的变电站建筑,使得变电站的安全性大大提高。
随着我国变电站框架结构设计的标准化,必须要把握变电站建筑框架结构的设计,了解钢结构节点的设计情况,这样才能优化变电站建筑的结构设计情况。
关键词:变电站;建筑框架结构;钢结构;节点;设计电能通过高电压进行传输可有效降低电能损耗,高压变电站是电力系统供配电的重要场所。
变电站组装电气设备安装的结构设计至关重要,是能否满足电力系统的安全运行、保证用户安全用电需求的重要环节。
一、变电站建筑框架结构设计(一)基础设计天然基础设计可以应用柱下条形基础,尤其是的柱下扩展基础地基土比较松软的情况,或有效防止地基不均匀沉降。
节点处的基础宽度要适当增加,对于柱下节点处基础底面积重复使用的情况,条形基础下方的垫层可以运用C20混凝土铺设100mm,这样基础浇筑混凝土的质量才可以达到设计要求[1]。
如果地基土基础埋深超过3m,承载力比较差,可以建设地下室并通过筏板或桩筏基础来提升地基承载力,这样不容易发生地基不均匀沉降的现象。
在设计筏板基础时,要保证地基土承载力满足设计要求,通过适当扩大建筑四周的地下室筏板,保证其上部荷载可以均匀分摊。
如果筏板长度或面筋较大,可以设置后浇带,在筏板的凝土浇筑60天后进行封堵。
进行山区建设时,要及时评价场区的工程地质和水文地质。
选建建设场地要慎重,排除对建筑物有潜在威胁或直接危害的滑坡、泥石流、崩塌、岩溶、土洞等强烈发育地段。
(二)平面结构设计在高度方向楼板可以将建筑物分隔为若干层,保证其受力上为墙、柱水平方向提供支撑和联系杆件,这样墙柱才更加稳定,可以承受水平方向传来的荷载,传给墙、柱和基础。
配置板筋要选择二级钢筋或三级钢筋,这样才能够满足其大跨度或重荷载板的受力需求,而且此类钢筋的刚度大,施工过程支座面筋不易被踩趴,可以保证面筋的受力充足。
钢框架结构节点设计探讨

钢框架结构节点设计探讨摘要:钢框架梁柱连接节点起到传递弯距和剪力的作用, 其连接节点设计是钢结构设计的重要内容之一,它直接影响结构在荷载作用下的整体性能以及单个构件的受力分析。
本文针对钢框架梁柱连接节点的形式及其设计进行了探讨。
关键词: 钢框架;连接节点;设计钢框架梁柱是钢结构建筑中常用的结构体系,其中梁柱节点连接是保证钢结构安全的重要部位,节点设计是否恰当,不仅影响到结构承载力的可靠性和安全性,还会对结构构件的加工制作与工地安装的质量造成影响,并直接影响结构造价,因此节点设计是整个结构设计的关键环节。
钢框架梁柱连接节点通常采用刚性连接方式, 而刚性连接方式按其构造形式主要有全焊接连接节点、栓焊混合连接节点和全螺栓连接节点三种类型, 三种连接方式。
1 梁柱连接节点的形式及设计1.1 全焊接连接节点的形式及设计(1)全焊接连接节点的形式全焊接连接节点是工程中较为常见的梁柱连接节点形式, 即梁的上、下翼缘采用全熔透坡口对接焊缝, 腹板用角焊缝与柱连接, 且工字型柱在梁翼缘对应处应加水平加劲肋, 箱形柱内应设加劲肋隔板, 加劲肋应按与梁翼缘等强设计, 其连接焊缝亦应满足等强传力的要求。
梁柱刚性连接中, 梁端内力向柱传递时, 梁端弯矩主要由梁翼缘承担, 梁端剪力则主要由梁腹板承担, 见图1 (a)。
(2)全焊接连接节点的设计为避免增加结构刚度和接头部位应力集中, 根据“强节点、弱构件”的原则, 适当加强节点, 以不发生失稳为条件, 设计时可适当削弱梁, 使梁上出现“塑性铰”。
另外, 要尽量减小结构焊接接头部位的应力集中, 如腹板上有工艺孔应平滑过渡。
1.2 栓焊混合连接节点的形式及设计(1)栓焊混合连接节点的形式栓焊混合连接节点是目前多、高层钢框架结构工程中最为常见的梁柱连接节点形式, 即梁的上、下翼缘采用全熔透坡口对接焊缝, 而梁腹板采用普通螺栓或高强螺栓与柱连接的形式, 见图1 ( b)。
这样既可以保证节点属刚性连接, 同时结构可承受一定的动力荷载。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
钢框架结构节点设计与应用探讨
1 设计原则
钢结构房屋具有自重轻、强度高、可循环利用等优点,现已在工程中得到广泛应用,而节点设计作为钢结构设计中的重要部分,应引起设计人员的足够重视。
钢框架是由型钢梁与型钢柱通过连接节点组成的几何不变体系,具有良好的延性和抵抗强烈地震的变形能力,但地震灾害中,常常发生钢框架节点破坏的事例,很多甚至引起建筑物的整体倒塌,因此做好钢结构的节点设计,改善建筑物的抗震性能,减轻地震灾害,是我们每个设计人员义不容辞的使命。
1.1构件布置原则
钢框架结构应在满足建筑功能的前提下尽量使平面立面简单规则,平面和空间划分合理,外形简洁便于结构布置。
结构布置时应使结构各层的刚度中心与质量中心接近或重合,以减小结构地震时的扭转影响。
抗侧力构件宜沿平面纵横布置,做到分散、均匀、对称。
柱距不宜过大.柱网宜采用6~9m.结构布置还应尽量避免平面和竖向不规则,结构计算时应采用符合实际的结构计算模型并考虑扭转影响,对于特别不规则的结构宜采用弹性时程分析法作为补充计算。
1.2 节点设计原则
钢结构的抗震设计应做到强柱弱梁更强节点。
节点设计时应遵循下列基本原则:①节点构造应保证实现结构计算简图所要求的连接性能,从而避免因节点构造不恰当而使结构或构件的受力状态与分析不一致;②传力明确,节点传力路径应清晰,尽可能减少应力集中现象;③节点应有足够的承载力,使钢结构不致因连接薄弱而引起破坏;④具有良好的延性,建筑结构钢材本身具有的良好延性对抗震设计十分重要,但这种延性不一定能充分体现出来,这主要是由节点的局部压曲和脆性破坏造成的,因此在设计中应采取合理的细部构造,避免约束大和易产生层状撕裂的连接形式⑤构造简洁,便于制作和安装,节点构造设计是否恰当,对制作和安装影响很大,节点设计便于施工,则施工效率高,成本降低,反之,则成本高,且工程质量不易保证,如高空拼接常因不便于焊接而采用高强螺栓连接,便会影响工效和增加成本;⑥经济合理,应对设计、制作和安装等方面综合考虑后,确定最合适的节点方案,在省时与省材料之间选择最佳平衡点,尽可能减少节点类型,连接节点做到定型化、标准化;⑦节点设计常用方法有等强度设
计方法和按实际最大内力设计方法,如对于构件的拼接一般应按等强度原则设计,即拼接件和连接以及材料应能传递断开截面的最大承载力。
2 对于节点连接的主要形式
钢结构的连接节点,按其构造形式及力学特性,可以分为刚性连接节点、半刚性连接节点、铰接连接节点。
2.1 刚性连接节点:作为构件的刚性连接节点,从保持构件原有的力学特性来说,在连接节点处应保证其原来的完全连续性,这样的节点将和构件的其他部分一样承受弯矩、剪力和轴力的作用。
在工程中主要用于梁与梁的拼接、柱与柱的拼接、梁与柱的连接节点以及框架柱的柱脚连接节点。
一般采用焊接、高强度螺栓连接,或将焊接和高强度螺栓连接混合应用,即在一个连接节点中各自的连接面上,分别采用焊接连接和高强度螺栓连接。
2.2 半刚性连接节点:对于某些连接节点,即使能保证连接节点的承载力等于或大于构件的承载力,但由于所采用的连接方法和细部构造设计的关系,至使连接节点的弹性刚度比构件的弹性刚度显著降低,这样的连接节点称为半刚性连接节点。
半刚性连接节点,作为设计的要求一般是不采用的,若在设计中已考虑了其刚度的降低,也不是什么特殊的问题,但是不注意这种刚度的降低,仍错误的按刚性连接节点的特性进行设计,结果将会导致结构产生过大的挠度和变形等。
2.3 铰接连接节点:从理论上讲是完全不能承受弯矩只能承受剪力的连接节点,因而一般不能用于构件的拼接连接,通常用于构件端部的连接,比如轻型柱脚、屋架支座等,一般采用普通螺栓连接。
3 节点连接在工程中的应用
《建筑抗震设计规范》(GB50011-2010)第8.2.8條对钢结构抗侧力构件的连接计算,应符合下列要求:①梁与柱刚性连接的极限承载力,应按下列公式验算:Muj≥ηjMp;
②柱脚与基础的连接极限承载力,应按下列公式验算:Mju,base≥ηjMpc。
Mp、Mpc分别为梁的塑性受弯承载力和考虑轴力影响时柱的塑性受弯承载力;Muj为连接的极限受弯承载力;Mju,base为柱脚的极限受弯承载力;ηj为连接系数,按规范表8.2.8采用,根据连接方式取1.1~1.45。
连接系数ηj既为强节点的体现,节点的受弯承载力必须大于等于构件的塑性受弯承载力乘以连接系数,
而不是按构件所承受的弯矩设计值乘以连接系数,这点在设计过程中是值得注意的。
3.1梁与柱的刚性连接,为了在多遇地震阶段的节点设计中满足连接的抗弯承载力设计值不小于框架梁抗弯承载力设计值ηj 倍的要求,就必需要采用塑性铰外移的梁端节点增强式连接,可采用加盖板,加翼板或加腋等作法,或在离梁端不远处,将梁的上下翼缘进行削弱的作法,这样才能确保框架梁在大震时进入塑性,使延性得到充分发挥。
否则,只加大截面而不加强连接,当地震作用不断加大时,则连接焊缝的弯曲应力必然高于梁端截面的弯曲应力,必然很容易发生当梁端截面还未进入塑性之前,处于梁端薄弱的连接焊缝,就会因弯曲应力过高而发生" 脆性破坏"。
为适应现有的电算程序,宜采用梁端加强式与犬骨式(节点附近梁翼缘消弱)相结合的作法,来达到强节点的要求。
其理由如下:一是,削弱式节点固然是目前公认的一种较好的抗震作法,它的最大优点是:塑性区长,有较好的转动能力,比较容易满足国际上公认的转角不小于0.03 弧度的要求,可以真正作到延性设计。
但是,如采用单纯的犬骨式节点,梁端截面不加强,为了满足梁端的连接承载力不应小于梁载面承载力设计值ηj倍的要求,梁翼缘上的削弱深度会较大,未消弱处梁截面的强度不能得到充分发挥。
如果采用梁端加强式与犬骨式相结合的作法,不但梁截面的强度可以得到充分发挥,而且还可使梁翼缘上的削弱深度减小。
二是,如单纯采用梁端局部增强式连接,虽然很容易做到梁端的连接承载力不小于梁截面承载力设计值的ηj倍。
但由于塑性铰的外移,地震时,将会使框架柱的计算弯矩比不加强时要大许多。
3.2柱脚与基础的连接,柱脚刚接时极限承载力验算为10版抗规新增加的要求,本条规定的直观意思为柱脚连接节点的承载力应大于柱自身的塑性承载力。
本条规定对外露式柱脚锚栓设计影响很大,将导致外露式柱脚无法使用或受到很大的限制,因为柱截面一般很大,要使螺栓群的承载力大于柱本身的塑性承载力是很困难的。
4 结束语
钢结构越来越多地应用到工程实际中,作为结构工程师必须要根据建筑的特性、使用功能以及设计原则等方面,从而合理的应用结构体系,并且要根据钢结构的重要特性,而选用适当的构件截面。
此外,在节点域的范围里,必须要应用合理的措施,既要节约又要安全。
在应用软件计算时,应按照工程的主要特性,
合理规范地选择计算参数,以保证其准确性。
在设计过程中,必须对设计的依据、技术数据、荷载、选择材料的具体要求、结构的布置、设计要求、选择构件截面以及节点构造等方面都要了解详细,以便编制施工的详图,从而也更好的应用在施工过程当中。
