高压输电线路保护配置及调试
RCS-943系列高压输电线路成套保护装置技术和使用说明书
3.5 零序过流保护..............................................................................................................17
3.6 不对称相继速动保护...................................................................................................17
4.3 装置接线端子..............................................................................................................24
4.4 输出接点.....................................................................................................................25
录
1．概述..................................................................................................................................1
1.3 性能特征.......................................................................................................................2
解析110kV线路保护配置及调试
解析110kV线路保护配置及调试发表时间：2018-04-13T10:20:55.320Z 来源：《电力设备》2017年第31期作者：张自润[导读] 摘要：近年来，随着社会经济的迅速发展，电力系统电网的电压级别也在不断提升。
(国网海西供电公司青海格尔木 816000)摘要：近年来，随着社会经济的迅速发展，电力系统电网的电压级别也在不断提升。
然而，110kV的线路仍然在电网运行中发挥重要价值，因电网的运行受到很多因素的影响，系统的运行常会发生变化，对110kV线路保护配置与调试工作有利于维护系统的安全运行。
本文主要以实际的案件为例，详细地论述110kV线路保护的配置和调试。
关键词：110kV线路；继电保护；配置；调试输电线路常会出现以下的故障，如单相/两相的接地、相间故障等。
对110 kV输电线路而言，其中最为寻常的就是接地故障。
因此，为了更好地确保电力系统的安全稳定运行。
有必要对110kV的保护装置展开差动保护、零序保护与距离保护进行合理配置。
以下通过具体的事例对110kV线路保护配置与调试过程展开分析。
一、关于110kV的线路保护配置和调试首先，按照企业的制定的技术标准，对110kV的线路进行保护工作通常表现为：三段相间或接地的距离保护；四段零序的保护；低周、复合电压、重合闸、过负荷、方向闭锁等保护。
所以，110kV线路保护的配置一般通过距离保护、零序保护、过负荷、重合闸以及对应闭锁的保护完成的。
其次，对110kV线路的保护调试工作，往往通过对电流或电压的关键回路作出仔细地检查，实行相关的安全手段，展开静/动态的调试工作以及通道调试等检查工作，还要认真检测电流回路实际的接地状况，如电流或者电压的互感器中的二次回路通常只能有唯一的接地点，而且接地点的电流应当不超过五十 mA，此外，检查保护屏中是否存在相关的警报消息，如回路断线的控制，调试以前断路设备的分合情况等。
通常的安全手段包括电流或电压的回路、压板的方位，静态的调试工作一般指的是对配件生产企业装置性能、接线方面的检验；而动态的调试工作指的是对安装设备、实际的接线与闭锁性能进行检验；通道联调指的是对通讯性能进行有效地检验。
高压输电线路的绝缘配置以及防雷保护
高压输电线路的绝缘配置以及防雷保护高压输电线路在国内电力发展中，具有很重要的位置，目前国内电力系统中的热点显然已经是高压输电线路。
本文将对高压输电线路在被雷击时的情况进行分析，讲述高压输电线路的绝缘配置的选择和事项。
高压输电线路防雷的好坏是以雷击跳闸率和耐雷水平来进行衡量的。
对雷击跳闸率进行了分析，得出原理提出了防雷保护措施。
标签：绝缘配合；雷电直击；保护措施电力系统中最重要的就是高压输电线路，它的安全运行在电力工作中占很重要的位置。
根据我国以往的数据统计来看，高压水电线路跳闸事故中，有55%±15%左右都是因為雷击造成的。
雷击跳闸事故会对电网正常供电有影响，增加对线路检修的工作。
发生雷击事件后，雷电波会沿着输电线路到变电站，如果变电站里面的绝缘配置不完善，会导致发电设备损害，造成大范围的停电事故。
因此高压输电线路的绝缘配置和防雷保护是具有重要地位的，是电力系统运行安全的保障。
一、高压输电线路被雷击时的情况因为高压输电线路会选择在空旷的地方进行铺设，铺设的距离长，所以在雷阵雨天气的时候，高压输电线路很容易出现雷击的故障。
①高压输电线路被雷击中时，轻则对附近的用户造成短时间的停电，影响着人们的日常生活。
重则雷电将供电设备击毁，对社会和人们造成经济上损失和生命安全的隐患。
②高压输电线路被雷击时，输电线路上会出先传导过电压。
③高压输电线路被雷直接击中的时候，雷电会产生冲击波，很可能将输电线路直接击断，造成停电。
④在架空高压输电线路附近发生雷云对地放电的时候，雷电中的静电感应作用会对高压输电线路产生感应过压力，雷电反击过电压会在架空高压输电线路上避雷线顶部形成在输电线路的绝缘上作用。
然而，架空高压输电线路的样式、避雷线与地面和输电线路的距离等都会影响着反击过压点。
二、高压输电线路的绝缘配置（一）绝缘配合。
根据当地的环境和电力使用情况来选择设备的绝缘性，确定电气设备的绝缘水平。
在实际的工程中高压输电线路的绝缘配合要解决杆塔和档距之间的各种放电。

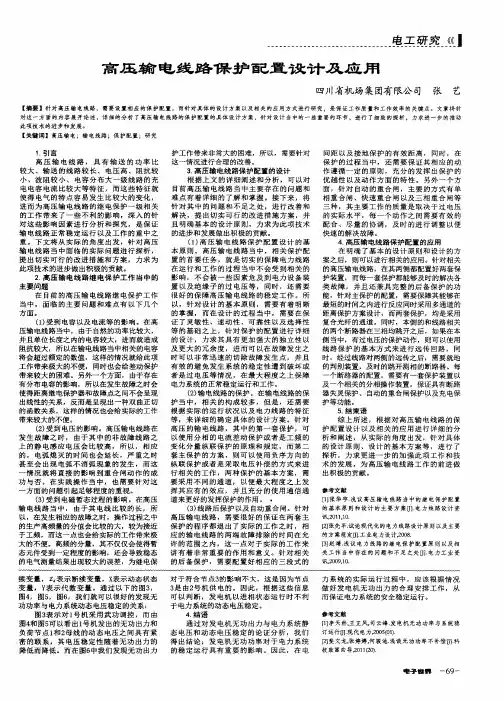

高压输电线路保护配置设计及应用
护工 作带来非 常大的 困难 ，所 以，需要针对 这一情况 进行合理 的改善。 ３ ． 高压输 电线路 保护配 置的设计 根据 上 文 的详 细 阐述 和 分析 ，可 以对 目前高 压 输 电线 路 当 中主 要存 在 的 问题 和 难 点有 着 详细 的 了解 和 掌握 。接 下来 ，将 针 对其 中的 问题 和 不足 之 处 ，进 行 改善 和 解 决 ，提 出切 实 可 行 的改进 措 施 方 案 ，并 且 明确 基 本 的设 计 原则 ，力 求 为 此 项技 术 的进步 和发展 做 出积 极的贡 献。 （ １ ） 高 压 输 电 线 路保 护 配 置 设 计 的 基 本 原则 。高压 输 电线路 当 中 ，相 关保 护 配 置 的首 要任 务 ，就是 切 实 的保 障 电力 线 路 在 运 行 和 工作 的 过程 当中不 会 受 到相 关 的 影 响 ，不 会被 一 些 因素 危及 到 电 力设 备 装 置 以及 绝缘 子 的过 电压 等 ， 同时 ，还 需 要 很 好 的保 障高 压输 电线 路 的稳 定工 作 。所 以 ，针 对 设计 的基 本 原 则 ，需 要有 着 明 晰 的掌 握 ，而 在 设计 的过 程 当中 ， 需要 在保 证 了灵敏 性 、 速动 性 、 可靠 性 以及 选 择性 等 的基础 之 上 ，针 对 保护 的 配 置进 行 详细 的设 计 ，力 求 其具 有 更加 强 大 的独 立 性 以 及 更 大 的冗 余 度 ，进 而 可 以在 故障 发 生之 时 可 以非 常 迅 速 的切 除故 障 发生 点 ， 并且 有 效 的避 免 发 生系 统 的稳 定 性遭 到 破坏 或 者 是 过 电压 等 情况 ，在最 大 程度 之 上保 障 电力系统 的正常稳 定运 行和工作 。 （ ２ ） 输 电线 路 的保护 。在输 电线 路的保 护 当 中 ，相 关 的构 成 较 多 ，但 是 ，还 需要 根 据 实 际 的运行 状 况 以及 电力线 路 的特 征 等 ， 来详 细 的确 定 具体 的设计 方 案 。针 对 高 压 的输 电线路 ，其 中 的第 一套 保 护 ，可 以使 用分 相 的 电流 差动 保 护或 者 是 工频 的 变 化 分量 纵联 保 护 的原 理 和规 定 ， 而第 二 套 主 保护 的方 案 ，则可 以使用 负序方 向的 纵 联保 护 或 者是 采 取 电压 补偿 的方 式来 进 行 相 关 的工作 ，两 种保 护 的基 本 方 案 ，需 要采 用 不 同 的通 道 ， 以便 最大 程度 之 上 发 挥 其应 有 的 效应 ，并且 充 分 的使 用 通信 通 道来 更好 的发挥保护 的作用 。 ・ （ ３ ） 线 路后保 护 以及 自动 重合 闸 。针 对 高 压输 电线路 ，需 要很 好 的保 证 在两 套 主 保护 的程 序都 退 出 了实 际 的工 作 之 时 ，相 应 的输 电线路 的两端 故 障 排除 的 时 间在 允 许 的范 围 之 内 ，这 一 点 对 于实 际 的工 作 来 讲有 着 非 常重 要 的作 用 和 意义 。针 对 相 关 的后 备 保 护 ，需 要配 置 好相 应 的三 段 式 的 对于 符合节 点３ 的影 响不 大 ，这 是 因为节 点 ３ 是 由２ 号 机供 电的 。 因此 ，根 据这 些 信 息 可 以判 断 ，发 电机 以进 相状 态 运行 时 不利 于 电力系 统 的动 态 电压 稳定 。 ４ ． 结 语 通 过 对发 电机 无 功 出 力与 电力 系 统 静 态 电压 和动 态 电压 稳 定 的论 证 分析 ，我们 得 出结 论 ：发 电机 无 功 功 率对 于 电力 系 统 的稳 定 运 行具 有 重要 的 影 响 。因此 ，在 电
电力系统对各种电压等级线路保护的配置要求
电力系统对各种电压等级线路保护的配置要求电力系统的线路保护是保障电网安全运行的重要组成部分，对各种电压等级的线路都有相应的配置要求。
下面将从四个方面详细介绍。
一、高压输电线路保护配置要求：高压输电线路是电力系统的重要组成部分，其保护配置要求主要包括以下几个方面：1.过载保护：对于高压输电线路，必须设置过载保护，以防止电流过大损坏线路设备。
常见的过载保护装置有电流保护装置、热继电器等。
2.短路保护：高压输电线路在发生短路故障时，必须能够迅速切除故障电路，以防止电流过大对设备和人身安全造成威胁。
短路保护装置包括短路保护继电器、跳闸器等。
3.接地保护：高压输电线路的设备和绝缘体故障时，可能会导致接地电流过大，对设备造成损坏。
因此，必须设置接地保护，迅速切除故障电路。
接地保护装置主要有接地保护继电器、接地刀闸等。
4.过电压保护：在雷电等过电压情况下，高压输电线路必须能够承受一定的过电压，同时需要设置过电压保护装置，及时切除故障电路。
常见的过电压保护装置有避雷器、过电压继电器等。
二、中压配电线路保护配置要求：中压配电线路是将高压输电线路的电能供应到终端用户的环节，其保护配置要求如下：1.过载保护：中压配电线路需要设置过载保护装置，以防止电流过大损坏线路设备。
常见的保护装置有电流保护装置、热继电器等。
2.短路保护：中压配电线路在发生短路故障时，需要迅速切除故障电路，以防止电流过大造成设备和人身安全事故。
常见的短路保护装置有短路保护继电器、跳闸器等。
3.接地保护：中压配电线路的设备和绝缘体故障时，可能会导致接地电流过大，对设备造成损坏。
因此，中压配电线路需要设置接地保护装置，及时切除故障电路。
常见的接地保护装置有接地保护继电器、接地刀闸等。
4.过电压保护：中压配电线路在雷电等过电压情况下，需要承受一定的过电压，并设置相应的过电压保护装置，及时切除故障电路。
常见的过电压保护装置有避雷器、过电压继电器等。
三、低压配电线路保护配置要求：低压配电线路一般是从变压器到用户的电缆、线缆等，其保护配置要求如下：1.过载保护：低压配电线路需要设置过载保护装置，以防止电流过大损坏线路设备。
浅析110kV线路保护配置及调试
浅析110kV线路保护配置及调试摘要：电力系统继电保护装置是保证电力系统中元件安全运行的关键，本文对继电保护发展过程及继电保护在电力系统中作用作了简要介绍，对常见类型线路保护优缺点进行了分析，论述了110kV线路保护配置，并基于PW系列继电保护试验仪，对辖区内某变电站110kV线路保护调试过程进行了分析。
关键词：继电保护；线路保护；保护配置；试验仪；保护调试0. 引言电力系统因覆盖地域广阔、运行环境复杂及人为因素等，故障发生是不能避免的。
在电力系统中任何一处发生事故，都有可能对电力系统安全稳定运行产生重大影响。
继电保护任务就是在系统发生故障（三相短路、两相短路、单相接地等）和出现不正常现象时（过负荷、过电压、低电压、低周波、瓦斯、超温、控制与测量回路断线等），能够自动、迅速、有选择性且可靠的发出跳闸命令将故障切除或发出各种相应信号，减少故障和不正常现象所造成停电范围和电气设备损坏程度，保证电力系统安全稳定运行。
1. 常见线路保护类型对比分析常规线路保护按保护原理不同，可分为电流保护、距离保护及纵联保护等，下面对各保护优缺点进行对比分析。
电流保护通常由多段组成，一般是四段式，并可根据运行需要增减段数，其主要优点是简单、经济、可靠，在35kV及以下电压等级电网中得到了广泛应用。
保护缺点是其保护范围与灵敏度直接受电网接线以及系统运行方式变化影响，例如整定值必须按系统最大运行方式来选择，而灵敏性则必须按系统最小方式来校验，这就使它往往不能满足灵敏系数和保护范围要求，因此难以满足更高电压等级复杂网络要求。
距离保护一般也配置四段。
主要优点，能满足多电源复杂电网对保护动作选择性要求。
阻抗继电器是同时反应电压降低和电流增大而动作的，因此距离保护较电流保护有较高灵敏性。
其中Ⅰ段距离保护基本不受运行方式影响，Ⅱ、Ⅲ段受系统运行变化影响也较电流保护要小，保护区域比较稳定。
主要缺点，一是不能实现全线瞬动，对双侧电网线路，将有全线30%~40%的第Ⅱ段时限跳闸，这对稳定有较高要求超高压远距离输电系统来说是不能接受的；二是阻抗继电器本身较长复杂，还增设了震荡闭锁装置，电压断线闭锁装置，保护装置调试比较麻烦，可靠性也相对低些。
220kV线路保护配置及运行方式
220kV线路保护配置及运行方式概况220kV踏九线线路保护装置由两套独立的、配置相同保护功能的保护装置组成。
两套装置配置了光纤差动保护、零序保护、距离保护。
两套装置都带有重合闸功能，其中2号保护装置单相重合闸启用。
光纤差动保护输电线路保护采用光纤通道后由于通信容量很大所以往往做成分相式的电流纵差保护。
输电线路分相电流纵差保护本身有选相功能，哪一相纵差保护动作那一相就是故障相。
输电线路两侧的电流信号通过编码成码流形式然后转换成光的信号经光纤输出。
传送的信号可以是包含了幅值和相位信息在内的该侧电流的瞬时值，保护装置收到输入的光信号后先转换成电信号再与本侧的电流信号构成纵差保护。
纵联电流差动继电器的原理I CD312K=0.75K=0.6I0dzIdzI f许继差动特性四方差动特性本装置差动保护由故障分量差动、稳态量差动及零序差动保护组成。
差动保护采用每周波96点采样，由于高采样率，差动保护可以进行短窗相量算法实现快速动作，使典型动作时间小于20ms。
故障分量差动保护灵敏度高，不受负荷电流的影响，具有很强的耐过渡电阻能力，对于大多数故障都能快速出口；稳态量差动及零序差动则作为故障分量差动保护的补充。
比例制动特性动作方程如下：..I M I IN CDset（3）. I . . .M I K I IN MN （4）***************************************************************************** 讲解例子IdES M IMINNERTA TAKr(a) 系统图IqdIr(b) 动作特性ESM II NMNERESM II NMNTA TAIKTA TAIK(c)内部短路(d)外部短路图2-29 纵联电流差动保护原理设流过两侧保护的电流I M 、I N 以母线流向被保护的线路方向规定为其正方向，如图中箭头方向所示。
以两侧电流的相量和作为继电器的动作电流I d ，I d I M I N 。
10kV中输电线路的继电保护基本配置及保护策略
10kV中输电线路的继电保护基本配置及保护策略经济的发展离不开电力的供应，社会对电力需求的增多使电力用户数量成指数型增长，从而构成了庞大的用电需求，但是电力网络在迅速发展的同时也存在着诸多安全隐患，10kV输电线路中也开始暴露各种安全问题，严重时直接威胁着生命和财产安全。
为此，需要通过继电保护来提高10kV输电线路的安全性，为人们的安全用电保驾护航。
标签：10kV输电线路；继电保护；基本配置；保护策略一、10kV输电线路继电保护基本配置1.1故障信号监视装置10kV输电线路的继电保护方式可以分为两种：①速断保护；②过流保护，两种方式主要依靠电流的变化情况来判断线路中是否发生故障。
在通过电流变化来判断线路故障的过程中，当故障形式为单相接地故障时，通常采取发信号的方式来进行故障信息的传输，当监视装置发出相应的故障信号后，检修人员可以根据信号来对故障点进行准确的定位，以便能够及时解决故障问题，保证线路的稳定运行。
但若是电网的出线情况较多，则会采取小电流接地选线装置发出相应的故障信号，方便相关人员对线路中的故障进行准确判断，该种方式虽然能够准确对故障点进行定位和判断，但是其选线工作的展开较难，故障特征通常不明显，谐振接地系统在选线的过程中通常较难，如图1所示，该图是单项接地故障点巡查装置，包括信号发生装置、信号采集器以及信号接收定位器。
1.2电流保护装置电流保护装置在使用的过程中通常以“两相式电流”的阶段性保护保护方式为主，即：对电流进行分段控制，避免出现相间短路的情况影响故障判断。
该中方式可以将电源的保护方式分为两段进行：①速断保护；②过电流保护，采取上述分段的方式对电流进行保护所产生的效果较为理想。
若是10kV输电线路在运行的过程中有特殊需要，则可以在上述两段基本保护的基础之上再加上适当的速断保护，将两相式电流保护升级，转变为三段式保护方式，为线路的安全提供多重保护，降低其中的安全风险。
需要注意的是，上述两种保护方式并不是所有情况都适用，当遇到双侧电源的电流保护时，上述方式并不适用，需要采取阶段式保护方式来加强线路的保护，即：采取电压和电流联动保护模式，通过电压保护和阶段式电流保护方式来加强线路保护工作，在实际情况中需要根据具体情况来进行配置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
110kV线路保护配置及调试齐齐哈尔电业局继电保护所二〇一一年七月110kV线路保护配置及调试齐齐哈尔电业局继电保护所蒋大伟摘要：本文对继电保护的发展过程以及继电保护在电力系统中的作用作了简要介绍，对常见类型的线路保护优缺点进行了分析，从纵联保护、距离保护和零序过流保护三个方面对110kV线路保护配置进行了论述，并基于PW系列继电保护试验仪，对北郊变110kV线路保护调试过程进行了分析，为新入继电保护专业的人员对继电保护中高压输电线路保护的设计以及调试具有指导意义。
关键词：继电保护；线路保护；保护配置；试验仪；保护调试1.引言电力系统飞速发展对继电保护不断提出新的要求，电力电子技术、计算机技术与通信技术飞速发展又为继电保护技术发展不断地注入了新的活力，因此，继电保护技术在几十年时间里完成了发展的四个历史阶段：继电保护萌芽期、晶体管继电保护、集成运算放大器的集成电路保护和计算机继电保护。
继电保护技术未来发展趋势向计算机化、网络化、智能化发展。
电力系统因覆盖地域广阔、运行环境复杂以及人为因素等，故障发生是不能完全避免的。
在电力系统中任何一处发生事故，都有可能对电力系统安全稳定运行产生重大影响。
继电保护任务就是在系统运行过程中发生故障（三相短路、两相短路、单相接地等）和出现不正常现象时（过负荷、过电压、低电压、低周波、瓦斯、超温、控制与测量回路断线等），能够自动、迅速、有选择性且可靠的发出跳闸命令将故障切除或发出各种相应信号，减少故障和不正常现象所造成的停电范围和电气设备的损坏程度，保证电力系统安全稳定运行。
2.常见类型线路保护对比分析继电保护按保护原理不同，可分为电流保护、距离保护及纵联保护等，下面对各保护的优缺点进行对比分析。
电流保护通常由多段组成，一般是四段式，并可根据运行需要增减段数，其主要优点是简单、经济、可靠，在35kV及以下电压等级电网中得到了广泛应用。
保护缺点是其保护范围与灵敏度直接受电网接线以及系统运行方式变化影响，例如整定值必须按系统最大运行方式来选择，而灵敏性则必须按系统最小方式来校验，这就使它往往不能满足灵敏系数和保护范围要求，因此难以满足更高电压等级复杂网络要求。
距离保护主要优点，能满足多电源复杂电网对保护动作选择性要求。
阻抗继电器是同时反应电压降低和电流增大而动作的，因此距离保护较电流保护有较高灵敏性。
其中Ⅰ段距离保护基本不受运行方式影响，Ⅱ、Ⅲ段受系统运行变化影响也较电流保护要小，保护区域比较稳定。
主要缺点，一是不能实现全线瞬动，对双侧电网线路，将有全线30%-40%的第Ⅱ段时限跳闸，这对稳定有较高要求超高压远距离输电系统来说是不能接受的；二是阻抗继电器本身较长复杂，还增设了震荡闭锁装置，电压断线闭锁装置，保护装置调试比较麻烦，可靠性也相对低些。
电流保护、距离保护仅利用被保护原件（如线路）一侧的电气量构成保护判据，保护不可能快速区分本线路末端和对侧母线（或相邻线路始端）故障，因而只能采用阶段式的配合关系实现故障元件的选择性切除，导致线路末端故障需要Ⅱ段延时切除，难以满足高电压等级电力系统中稳定性对快速切除故障的要求。
纵联保护利用线路两侧的电气量进行判断，可以快速、可靠地区分本线路内部任何一点短路与外部短路，达到有选择、快速地切除全线路任何一点短路的目的。
其中输电线路电流差动保护，不受系统振荡及非全相运行影响，同时也不受线路串补电容影响，本身具有选相能力，易于实现重合闸。
缺点是需要通道，增加成本，而且不具备保护相邻线路功能。
在电力系统高压输电线路保护配置过程中，要结合实际电网接线方式和运行方式，综合考虑不同保护类型间的配合，制定和优化保护配置方案，充分发挥继电保护装置在电力系统稳定运行中的作用。
3.110kV线路保护配置方案110kV级系统主接线形式多种多样，较为常见的有：内桥接线、扩大内桥接线、单母线分段和双母线接线等形式，保护配置一般无近后备双重化要求，断路器通常采用三相操作机构，按断路器配置操作回路，一般不设置失灵保护，按母线装设母差保护。
根据《继电保护和安全自动装置技术规程GB/T 14285—200X》，电力系统中的电力设备和线路，应装设短路故障和异常运行的保护装置。
电力设备和线路短路故障的保护应有主保护和后备保护，必要时可增设辅助保护。
对于110kV～220kV中性点直接接地电力网的线路，单侧电源线路，可装设阶段式相电流和零序电流保护，作为相间和接地故障的保护，如不能满足要求，则装设阶段式相间和接地距离保护，并辅之用于切除经电阻接地故障的一段零序电流保护，双侧电源线路，可装设阶段式相间和接地距离保护，并辅之用于切除经电阻接地故障的一段零序电流保护。
通常110 kV级输电线路一般只要求配置一套主保护距离保护＋零序过流保护的后备保护及重合闸一体化保护装置，一般每面柜布置不超过两回线路保护。
对于特别重要线路，可以配置全线速动的纵联距离保护或光纤差动保护，装置自带操作回路，同时支持外接操作回路。
针对110kV级输电线路的保护功能需求，常用三种典型线路保护配置技术方案，如图3.1、3.2和3.3所示。
图3.1 110kV级输电线路常规技术方案一图3.2 110kV级输电线路常规技术方案二图3.3 110kV级输电线路常规技术方案三4.110kV线路保护调试RCS-943系列高压输电线路保护装置为由微机实现的数字式输电线路成套快速保护装置，可用作110输电线路的主保护及后备保护。
RCS-943包括以分相电流差动和零序电流差动为主体的快速主保护，由三段相间和接地距离保护、四段零序方向过流保护构成的全套后备保护，装置配有三相一次重合闸功能、过负荷告警功能，装置还带有跳合闸操作回路以及交流电压切换回路。
下面以北郊变110kV北裕线为例，基于PW系列继电保护试验仪，对RCS-943A型高压输电线路保护装置进行调试。
装置参数如表3-1所示。
表3-1 装置参数试验1：光纤纵差保护1．测试项目：光纤纵差保护定值校验；2．保护定值：差动电流高定值4.5A；差动电流低定值3A；3．校验点整定倍数：0.95倍定值保护可靠动作；1.05倍定值保护可靠不动作；4．试验步骤：(1)在做光纤纵差试验时，先将光端机的接收“RX”和发送“TX”用尾纤短接，构成自发自收方式；(2)仅投入差动保护压板；(3)整定保护定值控制字中“投纵联差动保护”、“专用光纤”、“通道自环”、“投重合闸”和“投重合闸不检”均置1；(4)等保护充电，直至充电灯亮，且TV断线灯不亮；(5)加故障电流I>1.05×0.5×4.5(差动电流高定值)，装置面板上相应跳闸灯亮，液晶上显示“电流差动保护动作”；(6)加故障电流I>1.05×0.5×3(差动电流低定值)，装置面板上相应跳闸灯亮，液晶上显示“电流差动保护动作”；(7)加故障电流I<0.95×0.5×3(差动电流低定值)，装置可靠不动作；试验2：距离保护1．测试项目：接地距离和相间距离定值校验及动作时间测试；2．保护定值：接地距离：Ⅰ段定值2Ω：Ⅱ段定值4Ω，时间0.5s，Ⅲ段定值6Ω ，时间1s；相间距离：Ⅰ段定值2Ω，Ⅱ段定值4Ω，时间0.5s，Ⅲ段定值6Ω，时间1s；3．校验点整定倍数：0.95倍定值保护可靠动作；1.05倍定值保护可靠不动作；在做距离保护定值校验时，仅投入距离保护压板，选择“整组试验”中的“阻抗定值校验”，如图4.1。
在窗口中输入参数和定值，将测试项目一次添加到测试项目列表中，逐项进行试验，校验接地距离或相间距离几段，该段整定保护定值控制字置1，试验结果显示接地距离和相间距离各段在0.95倍定值保护均可靠动作，1.05倍定值保护均可靠不动作。
图4.1 阻抗定值校验试验3：零序过流保护1．测试项目：零序过流保护的定值校验及动作时间测试；2．零序电流定值：Ⅰ段定值3A ，Ⅱ段定值2.5A，时间0.5s，Ⅲ段定值2A，时间1s；3．零序补偿系数：选择RE/RL和XE/XL方式，KX=0.699 ，KR=0；4．设置校验点的零序电流整定值以及整定倍数：0.95倍定值保护可靠不动作；1.05倍定值保护可靠动作。
图4.2 零序定值校验在做零序过流保护定值校验时，仅投入零序保护压板，选择“整组试验”中的“零序定值校验”，如图4.2。
将测试项目一次添加到测试项目列表中，逐项进行试验，校验零序过流保护几段时，该段整定保护定值控制字置1，注意加故障量时间应大于保护定值时间。
试验结果显示零序过流保护各段在1.05倍定值保护可靠动作，0.95倍定值保护可靠不动作。
结论安全自动装置与继电保护装置属二次系统，但是它是电力系统中的一个重要组成部分，对电力系统安全稳定地运行起着极为重要的作用。
本文对继电保护发展过程以及继电保护在电力系统中的作用作了介绍，分析了常见高压输电线路保护的优缺点，论述了110kV线路常见保护配置方案，并基于PW系列继电保护试验仪，对北郊变110kV线路保护调试过程进行了介绍，为从事继电保护工作初学者了解高压输电线路保护以及线路保护设计和调试具有一定指导意义。
参考文献[1]国家电力调度通信中心.国家电网公司继电保护培训教材(上下册).北京：中国电力出版社，2009.[2]张保会，尹项根.电力系统继电保护(第二版).北京：中国电力出版社，2010.[3]GB/T 14285—200X.继电保护和安全自动装置技术规程．北京：中国电力出版社.[4]RCS-943系列高压输电线路成套保护装置技术和使用说明书.南瑞继保电气有限公司..[5]席建国. 电力系统继电保护技术发展历程和前景展望. 黑龙江科技信息，2009(26).[6]徐祥征.继电保护配置研究.华东交通大学电气工程学院.电气开关,2004(4).[7]戴志辉，王增平.继电保护可靠性研究综述 .电力系统保护与控制,2010(15).[8]曹宣艳. 继电保护发展与技术分析.中国新技术新产品，2010(21).。
