鸡舍环境智能监控系统设计鸡舍环境智能监控系统设计在现代养殖业中，对动物生长环境的监控和管理至关重要。
特别是在鸡舍管理中，环境条件的优化对鸡的生长发育和生产性能具有重大影响。
因此，设计一种智能监控系统来实时监测和控制鸡舍环境，对于提高养殖效率和质量具有重大意义。
一、系统设计目标鸡舍环境智能监控系统的设计目标是通过集成的传感器网络和控制机制，实现对鸡舍环境的实时监测和精准控制。
具体目标包括：1、实时监测鸡舍内的温度、湿度、空气质量等环境参数；2、自动调节环境参数，以适应鸡的生长需求；3、异常情况的及时报警，确保第一时间采取应对措施；4、系统的节能和环保设计，降低运行成本。
二、系统架构鸡舍环境智能监控系统采用分层架构，包括数据采集层、数据处理层和应用层。
1、数据采集层：通过部署在鸡舍内的传感器节点，实时采集环境参数，如温度、湿度、二氧化碳浓度、氨气浓度等。
2、数据处理层：对采集到的数据进行处理和分析，根据预设的阈值或算法对环境状态进行评估。
同时，根据评估结果生成控制指令，通过执行机构对环境进行调节。
3、应用层：为用户提供可视化界面，展示环境参数、报警信息和控制策略。
用户可以通过界面进行参数设置、报警阈值设定等操作。
三、关键技术1、传感器技术：选择高性能、高稳定性的传感器，实现对环境参数的准确测量。
2、通信技术：采用无线通信技术，实现传感器节点和主控节点之间的数据传输。
3、嵌入式技术：在处理层和控制层，采用嵌入式系统，实现系统的实时性和稳定性。
4、人工智能技术：通过机器学习算法，对环境参数和鸡的生长性能进行关联分析，优化控制策略。
四、系统功能1、环境参数监测：系统能够实时监测鸡舍内的环境参数，包括温度、湿度、空气质量等。
2、自动控制：系统能够根据环境参数自动调节环境，如启动通风设备、调节加热器等。
3、报警功能：系统能够设定报警阈值，当环境参数超出正常范围时，系统会发出警报，通知用户。
4、数据存储和分析：系统能够存储和分析历史数据，为优化管理提供参考。
养鸡场智能控制系统设计

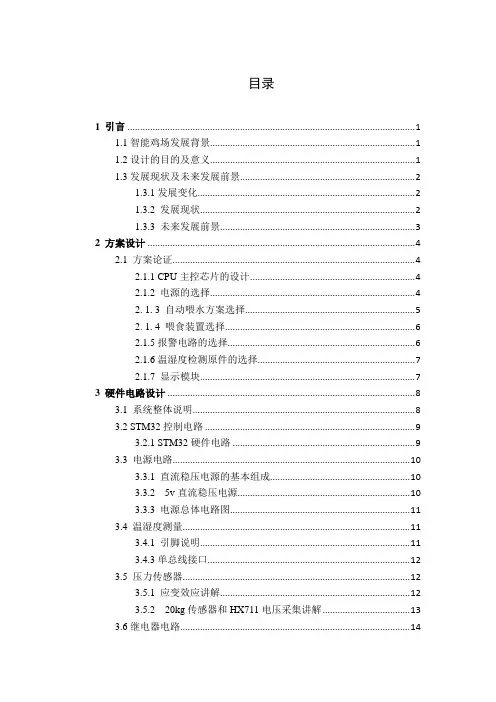

目录1 引言 (1)1.1智能鸡场发展背景 (1)1.2设计的目的及意义 (1)1.3发展现状及未来发展前景 (2)1.3.1发展变化 (2)1.3.2 发展现状 (2)1.3.3 未来发展前景 (3)2 方案设计 (4)2.1 方案论证 (4)2.1.1 CPU主控芯片的设计 (4)2.1.2 电源的选择 (4)2. 1. 3 自动喂水方案选择 (5)2. 1. 4 喂食装置选择 (6)2.1.5报警电路的选择 (6)2.1.6温湿度检测原件的选择 (7)2.1.7 显示模块 (7)3 硬件电路设计 (8)3.1 系统整体说明 (8)3.2 STM32控制电路 (9)3.2.1 STM32硬件电路 (9)3.3 电源电路 (10)3.3.1 直流稳压电源的基本组成 (10)3.3.2 5v直流稳压电源 (10)3.3.3 电源总体电路图 (11)3.4 温湿度测量 (11)3.4.1 引脚说明 (11)3.4.3单总线接口 (12)3.5 压力传感器 (12)3.5.1 应变效应讲解 (12)3.5.2 20kg传感器和HX711电压采集讲解 (13)3.6继电器电路 (14)3.7光电耦合器选择 (14)3.8驱动三极管的选择 (15)4 软件设计 (16)4.1 养鸡场控制系统主流程图 (16)4.2 STM32底层驱动 (16)4.3 按键程序 (17)4.3 报警电路软件设计 (18)5 调试过程 (20)5.1硬件调试 (20)5.2软件调试 (20)5.3温湿度、光照调试 (20)总结 (22)参考文献 (23)附录一 (24)附录二 (25)致谢 (34)摘要随着社会的不断进步，科学技术的不断提高，智能化已经逐渐占领市场，比如智能家居、智能温室大棚、智能机器人等，自动化、机械化、智能化的设备已逐渐代替了传统的体力劳作成为新型的劳动力，这种劳动力使人们的生活更加便利，也在一定程度上减少了人们的工作量，节约了大量时间。
基于无线传感器网络鸡舍环境自动控制硬件设计
首先要感谢我的毕业设计指导丁卫红老师，自从开始选课题时就给了我很大的帮助，给予我关于课题的思路。特别是在硬件选型上给予了帮助。此外，定老师在百忙之中还不忘给我们做课题指导，并且每次见面时都给予尽心的指导。在此，向丁老师表示由衷得感谢和敬意！
01
最后，衷心的感谢我的学校和学院，给我提供了良好的学习和设计环境。对在我读书期间所有关心、支持我的亲人、老师、同学、朋友致以衷心的感谢和深深的祝福。 。
ZigBee技术特点： （1）较灵活的工作频段 Zigbee联盟定义了2.4GHz频段和868/915MHz。2.4GHz频段在全世界范围内是通用的，而868/915MHz频段分别适应欧洲和北美。共有27个信道。免注册的频段和较多的信道使ZigBee的使用更加灵活、方便，特别是选用2.4GHz频段的设备，可以在全世界的任何地方使用。
LCD液晶显示电路
传感器节点实物图
软件
硬件Biblioteka 硬件与软件测试总结
本次设计主要涉及到硬件设计和ZigBee协议两方面的内容 。ZigBee无线传感器网络是基于ZigBee协议的无线传感器网络，是ZigBee协议与传感技术的结合，是应用性非常强的技术，它具有耗资小、安装方便、维护和更新费用低等优势，非常适合于对布线困难的区域和一些大场合的状况进行远程监控，如大型建筑的健康状态监控、空间探索、灾害预测等，它在当前我国环境监测系统中有着巨大的应用潜力的。
ZigBee协议由物理层（PHY）、媒体访问控制层（MAC）、网络层（NWK）和应用层（APL）组成。网络层及以上协议由ZigBee联盟制定，PHY和MAC层使用的是标准。
无线网络设备类型
完整的ZigBee网络中有三种设备类型：协调器、路由器以及传感器节点。他们以一下三种网络联系到整个系统中，最终由协调器将信息发送管理中心（PC）中，本文设计的系统只在家居使用网络规模较小，故使用星状结构。
智能鸡舍环境控制系统设计

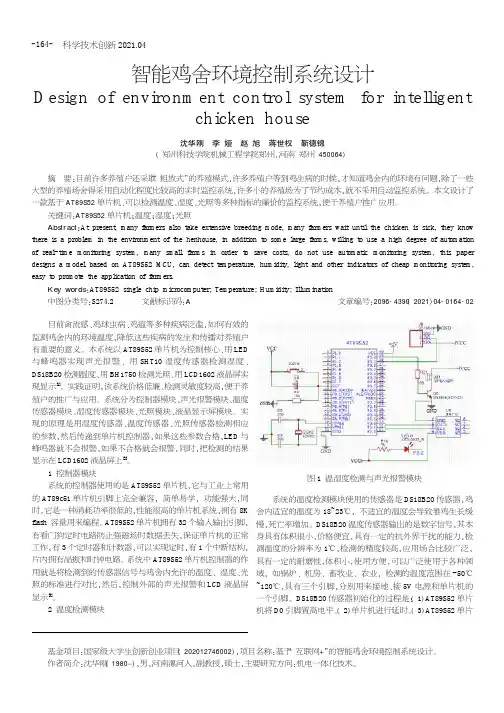

科学技术创新2021.04图1温湿度检测与声光报警模块智能鸡舍环境控制系统设计D esi gn of envi ronm ent cont rol syst em f or i nt el l i gentchi cken hous e沈华刚李娅赵旭蒋世权靳德锦(郑州科技学院机械工程学院郑州,河南郑州450064)目前禽流感、鸡球虫病、鸡瘟等多种疾病泛滥,如何有效的监测鸡舍内的环境温度,降低这些疾病的发生和传播对养殖户有重要的意义。
本系统以A T89S52单片机为控制核心、用LED与蜂鸣器实现声光报警、用SH T10湿度传感器检测湿度、D S18B20检测温度、用BH 1750检测光照、用LCD 1602液晶屏实现显示[1]。
实践证明,该系统价格低廉、检测灵敏度较高,便于养殖户的推广与应用。
系统分为控制器模块、声光报警模块、温度传感器模块、湿度传感器模块、光照模块、液晶显示屏模块。
实现的原理是用湿度传感器、温度传感器、光照传感器检测相应的参数,然后传递到单片机控制器,如果这些参数合格,LED 与蜂鸣器就不会报警,如果不合格就会报警,同时,把检测的结果显示在LCD 1602液晶屏上[2]。
1控制器模块系统的控制器使用的是A T89S52单片机,它与工业上常用的A T89c51单片机引脚上完全兼容,简单易学,功能强大,同时,它是一种消耗功率很低的,性能很高的单片机系统,拥有8K f l as h 容量用来编程。
A T89S52单片机拥有32个输入输出引脚,有看门狗定时电路防止强磁场时数据丢失,保证单片机的正常工作,有3个定时器和计数器,可以实现定时,有1个中断结构,片内拥有晶振和时钟电路。
系统中A T89S52单片机控制器的作用就是将检测到的传感器信号与鸡舍内允许的温度、湿度、光照的标准进行对比,然后,控制外部的声光报警和LCD 液晶屏显示[3]。
2温度检测模块系统的温度检测模块使用的传感器是D S18B20传感器,鸡舍内适宜的温度为18~23℃,不适宜的温度会导致雏鸡生长缓慢,死亡率增加。
农业智能化养殖环境监控系统设计

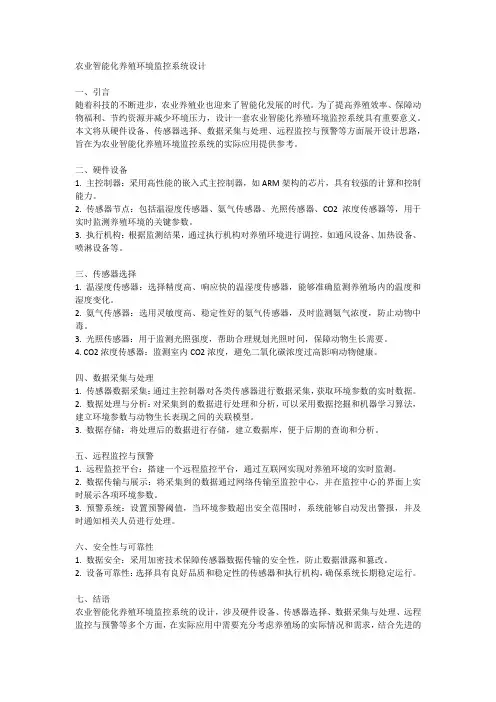

农业智能化养殖环境监控系统设计一、引言随着科技的不断进步，农业养殖业也迎来了智能化发展的时代。
