风机叶片焊接方法
1.叶片强化方法及材料的选择
1.1选择强化方法
周口通用鼓风机有限公司在试板上分别进行了氧乙炔喷焊与电弧堆焊的对比试验。
喷焊加热速度慢、加热时间长，导致试件变形严重；而电弧堆焊加热时间短，试件变形较小，但稀释率较高。
因叶轮的形状及刚度等原因，叶轮变形后校形较困难，加之在生产制造叶轮的过程中，叶轮本身已有一定的制造偏差，故为保证叶轮的尺寸及形位偏差这一基本要求，采用变形较小的电弧堆焊方法。
1.22选择材料
受磨料磨损的工件，一般选用碳化钨或高铬合金铸铁作为堆焊材料。
但采用电弧堆焊的方法，会使碳化钨原始颗粒大部分熔化，在堆焊层析出硬度并不算高的含钨复合化合物，影响耐磨性的提高；而采用唐山友达特种焊材有限公司生产的Fe-05高铬合金粉块作为堆焊材料，可使堆焊层含有Cr7C3高硬相，且其价格比碳化钨便宜。
2堆焊工艺
工艺是影响堆焊质量的重要因素。
根据对叶轮的要求，把堆焊叶片的工艺重点放在了降低稀释率和减少焊后变形这两个方面。
2.1降低稀释率轴流风机
堆焊层的稀释率，反映了堆焊层中母材熔入数量的百分比。
叶轮母材一般为Q235或16 Mn。
母材熔化后对耐磨合金材料起稀释作用，会降低堆焊层合金化的效果，影响耐磨性。
在保证母材与耐磨合金相互熔合的前提下，降低稀释率就是减少母材熔化量。
经过不断摸索,该厂认为：电流掌握在330-350(A),电压掌握在25-30(V),焊接时间掌握在1分30秒,的堆焊工艺规范效果最好。
为减少母材熔化量，应注意使堆焊电流减小、电压降低、堆焊速度加快；但堆焊电流过小，会使耐磨合金粉块不易熔化，导致堆焊速度减慢。
欲使堆焊速度加快，又需加大
堆焊电流。
这一矛盾只有通过试验才能找到最佳组合。
焊工操作时需注意以下两点：
(1)电弧摆动幅度尽量小，以刚超出粉块边缘为宜，但不可咬边；(2)采用坡度为5°～10°的下坡焊，使熔池流动方向与施焊方向一致。
2.2控制叶轮变形量
堆焊后的叶轮，在验收时不仅需作静、动平衡试验，还需各表面的尺寸、形状及位置满足偏差要求。
由于堆焊会使叶轮受热不均匀，产生焊接应力，导致焊接变形等，故还需采取适当工艺措施，才能把叶轮变形控制在公差范围内。
在堆焊时采取了以下工艺措施：
(1)保证焊接顺序
在每一叶片上堆焊完一块粉块后，转动叶轮，在对称叶片相应位置，堆焊另一粉块。
如此循环往复，直至把各叶片堆焊完毕。
以此顺序堆焊，可使叶轮前、后盘均匀收缩，并可避免热应力过于集中，减少焊接变形。
(2)锤击焊缝
叶轮变形是由于堆焊层在冷却过程中发生纵向、横向收缩造成的。
每堆焊完一粉块，用小锤轻击，延展堆焊层，可补偿部分收缩量，减少变形。
(3)减少线能量减小线能量能使叶片受到的热输入量减少，热应力变小。
这与降低稀释率的要求是一致的。
电站锅炉送风机叶片断裂失效分析及焊接修复
模 ，用 机械 的方 法修 磨成 叶 片的形 状 。将 剩余 的根 部
叶片修 磨 出焊接 坡 口 ，使 铝 板形 成 的 叶 片与 之对 应 ，
表 面清 理 ，另一 方 面采 用交 流氩 弧焊 充分 利用 阴极破
碎 功 能避 免形成 氧 化皮 夹杂 ，第 三是 采用 背 面急 冷处 理 避免 热输 入过 大 引发 焊缝 冲击 性能 下 降 ，第 四是采
用 脉 冲氩 弧焊 以减 小能 量 的输入 。同 时又可保 证 焊合
良好 。
振打 ，表 面形 成 凹坑 ，最后 磨平 。
２ 焊 接修 复
根据 不 同的焊 件 可 以采 取水 冷 、风冷 、铜冷 等 多种方 式 ，本次 对损毁 叶片焊 接修 复采用 铜 冷 的方 式 。纯铜 加热 后锻 打成 与 叶片相 近 的形状 ，然 后刮 除贴合 不 良 的位 置 ，直到 贴合 良好 。焊 好背 面 的底 层焊 缝后 ，将 底 层 焊缝 磨平 ，铜 板与 叶 片贴合 。铜板 一方 面起 到高 温下 吸收 多余 热量 的作 用 ，另一 方 面也 起 到低温 下 的 保 温作用 ，既 同时消 除高 温峰值 ，又延长 了低 温 的冷 却时 间 ，既提高 了焊缝 的韧性 ，又降低 了开裂 的风险 。
加 工形成 Ｘ形坡 口 ．背面坡 口深度 要小 ，其 目的 主要
是背 面形 成较 小 的焊缝后 再 修磨平 滑 ，为背 面 的铜冷 却 做 准备 ．同时也 是为 了减 小焊接 变形 。另 外 ，还要
风机工艺质量检验标准及安全操作规范
风机工艺质量检验标准及安全操作规范{上海哈龙风机电器有限公司}一. 下料工序的操作和基本要求1．剪板机及震动剪下料工序。
（1）操作者在开始剪切之前，应仔细检查核对板材规格，准确选择待下料风机型号的样板，严格按照该型号样板或工艺尺寸要求划线并详细核对是否准确。
（2）操作者应按照样板或工艺尺寸要求参照板幅大小来判定剪切方向和顺序（较复杂的样板可以由相关技术人员提供方案），以提高材料利用率。
（3）操作者应在操作过程中逐渐了解剪板设备的性能及缺陷，以便掌握一些实际操作方面的技巧，应把剪切精度控制在±1mm范围内。
（4）较小尺寸工件需要用到边角废料的，应仔细检查核对其厚度是否符合工艺尺寸要求，板厚不可薄于工艺尺寸要求的极限，以防止出现相关的质量事故。
（5）操作者在操作过程中如发现设备出现异常响动应立即停车，并立即切断该设备电源。
（6）操作者在操作过程中要注意，手不得接近剪板机的各运动部件，尤其是剪切设备的剪刃、压料装置、皮带轮等，只有在剪切时脚才可以放在剪板机的脚踏板上，以免发生安全事故。
（7）操作者应定期给所操作设备进行保养维护，需要润滑的部件定期加注润滑油1次/周。
（8）操作人员在操作前必须经过相关人员指导培训，严禁非操作人员操作该设备。
2．等离子数字切割机下料工序。
（1）在操作等离子数字切割机时，操作者必须严格按照该设备使用说明书中所指导的操作顺序操作（详见说明书），操作人员在操作前必须经过相关培训，严禁非操作人员操作该设备。
（2）操作者在开始切割之前，应准确选择调用待下料风机型号工件的程序，详细核对该程序是否已加切割补偿量，并仔细检查核对板材规格是否符合工艺尺寸要求，确定切割起始位置的基准坐标。
（3）在设备切割过程中，严禁人员接近切割工作台取切割下的工件以防止相关安全事故的发生。
（4）在设备正常运行过程中，严禁人为强行给设备断电，当需要停机时应按照正常操作顺序（详见说明书）停机。
（5）操作者应定期给所操作设备进行保养维护，需要润滑的部件定期加注润滑油1周1次。
轴流风机叶片断裂的原因以及系统对风机性能影响分析
科技风2016年4月上轴流风机叶片断裂的原因以及系统对风机性能影响分析徐俊浙江亿利达风机股份有限公司浙江台州318056摘要：随着现代经济社会的不断发展，机械研究和机械使用在多个领域中都发挥着不可替代的优势，本文就轴流风机叶片出现断裂的原因加以分析，并对这种断裂导致的系统对风机性能造成的影响进行分析，制定出可以运用的措施，保证轴流风机能够实现安全运行。
关键词：轴流风机；叶片断裂；风机性能影响目前轴流风机系统内部选择的风机一般控制风量为80000m3/h，风压控制在2300Pa左右，其配套电机功率控制在110kW左右。
在对其进行检测时发现部分叶片出现了不同程度的裂缝，对这些裂缝出现的原因进行分析，并对系统对风机性能造成的影响加以概括。
一、裂缝原因分析（一）叶片结构风机轮毂的直径在700mm左右，单台风机轮毂上的叶片数量为14片，叶片的尺寸控制为260mm，叶尖弦长度为210mm左右，叶根厚度控制为19mm，叶片选择的是焊接的结构，叶身则是由两块厚度规格为2mm的钢板沿着周边实现焊接，叶片内部上下两端则使用加强筋来进行焊接，下端则是由叶身钢板和加强筋焊接在厚度为22mm的钢板兰盘之上，控制焊接区长度为100mm。
[1]14片叶片使用6只螺栓将其与风机轮毂实现连接。
（二）叶片断裂原因探讨1.叶片制造从风机制造以及叶片强度来分析，叶片焊缝的总负载要超过设计载荷，不会诱发强度断裂的现象。
叶片材料的硬度和金相组织相对正常。
但是，从金相和端口结果来分析，由于叶片叶身属于中空薄钢板和刚性较大的法兰盘之上，这种焊接属于单面角焊，叶片焊接内侧边缘可能出现焊瘤以及焊透等缺陷，导致内部边缘应力出现严重集中现象。
[2]使用常规性的表面PT探伤无法检查出焊缝存在的缺陷，超声波探伤以及磁粉探伤又因为叶片结构的影响难以顺利进行。
裂纹全部都是由内缘缺陷位置开始逐渐向四周扩散的疲劳断裂裂缝，所以，叶片结构以及焊接裂缝则是风机叶片出现断裂的主要原因。
2024年5月4日7号机605风机叶片断裂事件报告
报告编号：2024-05-04-07-605报告日期：2024年5月4日报告人：XYZ（责任人）报告目的：分析和说明2024年5月4日7号机605风机叶片断裂事件的原因和影响，提出相应的解决方案和改进措施。
一、事件概要2024年5月4日，7号机605风机发生叶片断裂事件。
事件发生时，风机正在正常运行中，突然出现巨大声响和振动，导致叶片断裂并散落在周围区域。
事故导致的风机停机，同时引发了一系列安全隐患和生产中断问题。
二、事件原因分析经过对事件的调查和分析，我们得出以下原因：1.设计缺陷：风机叶片的设计存在问题，使用的材料强度不足，无法承受长时间高速旋转的负荷。
叶片的形状也不符合风机运行的流体力学原理，导致在高运行速度下易发生断裂。
2.制造问题：在风机叶片的制造过程中，存在一些制造缺陷，如焊接不牢，材料内部存在缺陷等。
这些问题进一步削弱了叶片的强度，在运行中容易发生断裂。
3.维护保养不到位：叶片的定期维护保养工作没有得到充分重视，导致叶片的磨损和疲劳程度加剧，从而加速了断裂的发生。
没有进行定期的叶片检查和修复，进一步加大了风机发生断裂的风险。
三、事件的影响1.安全风险：风机叶片的断裂导致了周围区域的隐患，如飞溅物、损坏设备、工人受伤等。
事故发生时，没有有效的应急措施，加剧了安全风险。
2.生产中断：风机的停机导致了部分生产线的中断，造成了产量下降和订单推迟交付等问题，对公司的运营和利润产生了负面影响。
3.声誉损失：由于事件的严重性和影响范围，公司的声誉受到了一定的损害，可能会影响公司的客户和合作伙伴关系。
四、解决方案和改进措施针对该事件的发生，为避免类似事故再次发生，我们提出以下解决方案和改进措施：1.设计改进：重新评估叶片的设计，并对叶片的材料和形状进行优化，确保其能够承受长时间高速旋转的负荷，并符合风机运行的流体力学原理。
2.制造质量控制：加强对叶片制造过程的质量控制，确保焊接牢固，材料无缺陷，从而提高叶片的强度和可靠性。
通风机铆焊件技术条件(精)
前言为了适应公司长期发展的需要,加强企业标准化建设,方便设计检验,制定本标准。
本标准由南通大通宝富风机有限公司技术中心提出并归口本标准起草单位:南通大通宝富风机有限公司技术中心本标准主要起草人:顾晓卫II通风机铆焊件技术条件1 范围本标准规定了铆焊件的材料、主要铆焊件的拼接、铆焊件的落料公差、制造公差及铆接质量要求。
本标准适用于离心式和轴流式通风机中的铆焊件。
其他风机的铆焊件亦可参照使用。
2 引用标准下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文。
本标准出版时,所示版本均为有效。
所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级Q/DTBF 0003 通风机焊接质量检验技术条件3 术语3.1 号科根据图样或利用样板、样杆等直接在材料上划出构件形状和加工界线的过程。
3.2 落料通过气割、剪切、锯料、冲切等工序,使材料分离成所需零件的工艺方法。
3.3 样冲眼在毛坯或工件划线后,用样冲在中心线或辅助线上打出冲点的方法称为打样冲印,其冲点称为样冲眼。
4 铆焊件的材料4.1 通风机铆焊件所用材料应符合有关材料标准的规定,转动件须具有合格证明或检验报告。
4.2 严禁使用有夹层、重皮等缺陷的材料。
4.3 非转动件材料的外表面允许有深度不超过0.5mm的划痕,并在涂漆前予以腻平;铝材的局部划痕深度不得大于0.3mm,不锈钢及其他有色金属材料的划痕深度不得大于0.1mm.4.4 转动件代用材料的力学性能应不低于被代用材料的力学性能。
4.5 焊接件所选用的焊条应按图样的材质选取,其力学性能不得低于母材的性能。
14.6 按GB/T 8923 的规定,对锈蚀等级为B 级以下的材料,不得用在转动件上,也不得用在其余零部件的外表面上。
5 主要铆焊件的拼接5. 1 离心通风机5.1.1 叶轮的轮盘与轮盖允许拼接块数不得超过表1的规定。
除平轮盘外,其余轮盖一般为径向拼接。
叶轮焊接

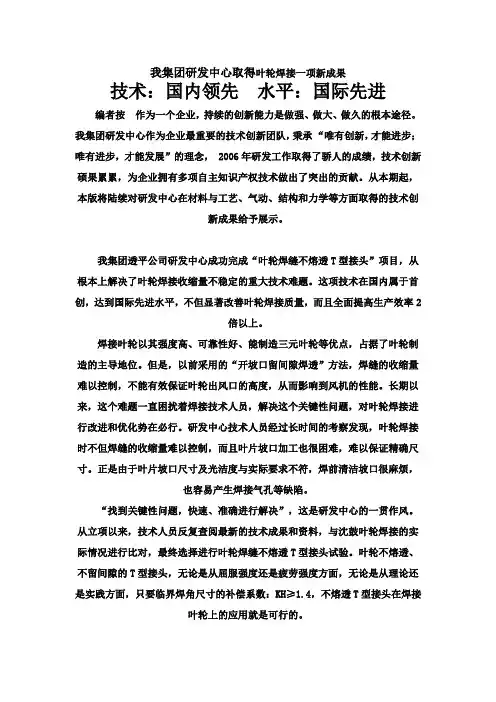

我集团研发中心取得叶轮焊接一项新成果技术：国内领先水平：国际先进编者按作为一个企业，持续的创新能力是做强、做大、做久的根本途径。
