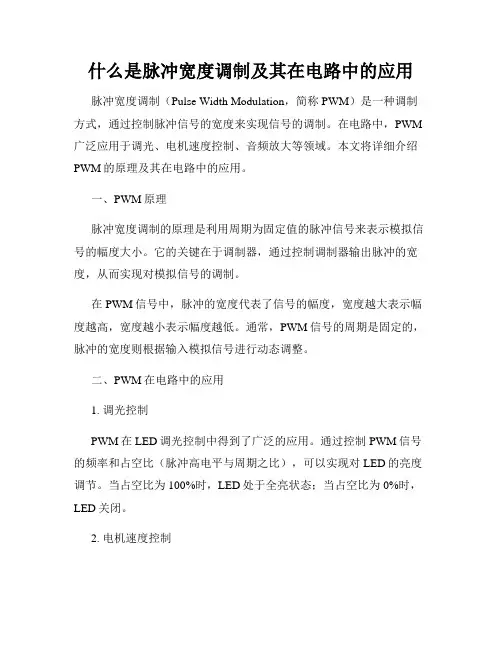

什么是脉冲宽度调制及其在电路中的应用
什么是脉冲宽度调制及其在电路中的应用脉冲宽度调制（Pulse Width Modulation，简称PWM）是一种调制方式，通过控制脉冲信号的宽度来实现信号的调制。
在电路中，PWM 广泛应用于调光、电机速度控制、音频放大等领域。
本文将详细介绍PWM的原理及其在电路中的应用。
一、PWM原理脉冲宽度调制的原理是利用周期为固定值的脉冲信号来表示模拟信号的幅度大小。
它的关键在于调制器，通过控制调制器输出脉冲的宽度，从而实现对模拟信号的调制。
在PWM信号中，脉冲的宽度代表了信号的幅度，宽度越大表示幅度越高，宽度越小表示幅度越低。
通常，PWM信号的周期是固定的，脉冲的宽度则根据输入模拟信号进行动态调整。
二、PWM在电路中的应用1. 调光控制PWM在LED调光控制中得到了广泛的应用。
通过控制PWM信号的频率和占空比（脉冲高电平与周期之比），可以实现对LED的亮度调节。
当占空比为100%时，LED处于全亮状态；当占空比为0%时，LED关闭。
2. 电机速度控制PWM可以用于电机的速度控制。
通过控制PWM信号的占空比，可以控制电机的平均输出功率，从而调节电机的转速。
一般情况下，占空比越大，电机转速越高；占空比越小，电机转速越低。
3. 音频放大PWM还可以用于音频放大电路中。
通过将音频信号转换为PWM 信号，再通过滤波电路将其转换为模拟信号，可以实现音频的放大。
PWM音频放大具有高效率和低失真的优点，因此在功率放大器中得到了广泛的应用。
4. 电源控制PWM可以用于电源控制电路中，通过控制PWM信号的占空比来调节输出电压的大小。
这种方式在开关电源中特别常见，可以实现高效率的能量转换，并具备较好的稳定性和响应速度。
5. 无线通信PWM在无线通信系统中也有一定的应用。
在数模转换和调制过程中，会使用PWM信号对模拟信号进行抽样和调制，转换成数字信号后再通过调制器进行数据传输。
三、总结脉冲宽度调制是一种通过控制脉冲信号的宽度来实现信号调制的方法。
什么是脉冲宽度调制它在通信设备中的应用有哪些
什么是脉冲宽度调制它在通信设备中的应用有哪些脉冲宽度调制（Pulse Width Modulation，PWM）是一种调制技术，通过改变信号的脉冲宽度来传递信息。
它在通信设备中被广泛应用，下面将详细介绍脉冲宽度调制的原理及其在通信设备中的应用。
一、脉冲宽度调制的原理脉冲宽度调制是一种将模拟信号转换为数字信号的调制技术。
其基本原理是将模拟信号转换为脉冲信号，通过改变脉冲的宽度来表达模拟信号的幅值。
具体而言，脉冲宽度调制将模拟信号进行采样，然后将其转换为数字信号，再通过比较器将数字信号转换为脉冲信号。
根据模拟信号的幅值不同，脉冲信号的脉冲宽度也不同。
这样，通过脉冲宽度调制，我们可以将模拟信号转换为数字信号，并通过脉冲的宽度来传递模拟信号的幅值信息。
二、脉冲宽度调制在通信设备中的应用1. 数字通信脉冲宽度调制在数字通信中扮演了非常重要的角色。
在数字通信中，我们常常需要将数字信号转换为模拟信号进行传输。
脉冲宽度调制可以将数字信号转换为脉冲信号，通过改变脉冲的宽度来表达数字信号的幅值。
这种方式可以有效地传递数字信号，并且具有较高的抗干扰性能。
2. 音频处理在音频处理中，脉冲宽度调制也发挥着重要作用。
通过脉冲宽度调制，我们可以将模拟音频信号转换为数字信号进行处理。
例如，在音频压缩算法中，可以通过将音频信号的幅值信息转换为脉冲信号的宽度信息，从而将音频信号进行有效压缩和传输。
在音频合成器中，脉冲宽度调制也可以用来生成各种不同频率的音频信号。
3. 电力电子技术在电力电子技术中，脉冲宽度调制被广泛应用于调制电压波形。
通过改变脉冲的宽度，可以实现对电压的精确调节。
脉冲宽度调制在交流电动机驱动器、电力变换器和电力调节系统等方面具有广泛的应用。
4. 智能控制系统脉冲宽度调制还被广泛应用于智能控制系统中。
在自动化控制系统中，脉冲宽度调制常用于控制电机的速度和位置。
通过改变脉冲的宽度，可以调节电机的转速和位置，实现智能控制。
脉宽调制pwm的原理与应用
脉宽调制（PWM）的原理与应用1. 脉宽调制（PWM）概述脉宽调制（PWM）是一种常用的调制技术，用于控制电子设备中的信号的占空比。
在PWM技术中，周期固定，而信号的脉宽可以根据需要调整。
这种技术可以模拟连续信号，并用于各种应用，如电机控制、光控制和通信系统等。
2. 脉宽调制（PWM）的工作原理脉宽调制（PWM）的工作原理基于占空比的调节来控制输出信号的平均功率。
PWM信号由两个元素组成：周期和脉宽。
周期是信号的总时间长度，脉宽表示信号在一个周期内处于高电平状态的时间长度。
通常情况下，PWM信号的周期是固定的，决定了信号的重复频率。
脉宽则是可调节的，可以通过改变脉宽来控制输出信号的占空比。
占空比是高电平存在的时间与一个周期的比例。
脉宽调制的基本原理是，在一个周期内改变信号的脉宽，来控制输出信号的平均功率。
当脉宽较小的时候，平均功率较低；当脉宽较大的时候，平均功率较高。
3. 脉宽调制（PWM）在电机控制中的应用脉宽调制（PWM）在电机控制中被广泛应用。
通过改变PWM信号的脉宽，可以调整电机的转速和扭矩输出。
3.1 电机转速控制脉宽调制（PWM）可以实现电机的转速控制。
通过改变PWM信号的脉宽，可以改变电机的输入电压，从而控制电机的转速。
较大的脉宽将产生较高的平均电压，从而使电机转速增加；较小的脉宽将产生较低的平均电压，从而使电机转速减小。
3.2 电机扭矩控制脉宽调制（PWM）还可以实现电机的扭矩控制。
通过改变PWM信号的脉宽，可以改变电机的平均电流，从而控制电机的输出扭矩。
较大的脉宽将产生较高的平均电流，从而使电机输出扭矩增加；较小的脉宽将产生较低的平均电流，从而使电机输出扭矩减小。
4. 脉宽调制（PWM）在光控制中的应用脉宽调制（PWM）在光控制中也有广泛的应用。
通过改变PWM信号的脉宽，可以控制LED灯的亮度。
4.1 LED亮度控制LED灯的亮度可以通过改变PWM信号的脉宽来控制。
较大的脉宽将使LED灯处于高亮度状态，而较小的脉宽将使LED灯处于低亮度状态。
脉宽调制方波
脉宽调制方波
标题：脉宽调制方波的原理与应用
一、引言
脉宽调制（PWM）是一种功率控制方式，通过改变信号占空比来调节平均输出功率。
这种技术广泛应用于电力电子设备中，如开关电源、电机驱动器等。
二、脉宽调制方波的原理
脉宽调制方波是由一系列宽度可变的矩形脉冲组成。
这些脉冲的周期是固定的，但其宽度（即脉冲持续时间，或称“占空比”）可以变化。
占空比的变化使得方波的平均电压发生变化，从而实现了对输出功率的控制。
在 PWM 方波中，如果在一个周期内高电平的时间较长，那么方波的平均电压就较高；反之，如果低电平的时间较长，那么方波的平均电压就较低。
因此，通过调整占空比，我们可以改变方波的平均电压，从而实现对输出功率的控制。
三、脉宽调制方波的应用
1. 电机控制：PWM 方波常用于电机的转速和方向控制。
通过改变 PWM 方波的占空比，可以改变电机的平均电压，从而改变电机的速度。
同时，通过改变PWM 方波的相位，可以改变电机的旋转方向。
2. 开关电源：PWM 方波也常用于开关电源的设计。
通过改变 PWM 方波的占空比，可以改变电源的输出电压，从而满足不同的供电需求。
3. LED 照明：在 LED 照明系统中，PWM 方波被用来调整 LED 的亮度。
通过改变 PWM 方波的占空比，可以改变 LED 的平均电流，从而改变其亮度。
四、总结
脉宽调制方波是一种非常实用的功率控制方式，它能够有效地调节输出功率，且具有体积小、效率高等优点。
随着电力电子技术的发展，PWM 方波的应用将越来越广泛。
脉冲宽度控制pwm的工作原理
脉冲宽度控制pwm的工作原理脉冲宽度调制（PWM）是一种常用的电子控制技术，用于调节电子设备中的电压、电流或者功率。
它通过调整信号的脉冲宽度来控制输出信号的平均功率。
本文将详细介绍PWM的工作原理及其应用。
一、脉冲宽度调制的基本原理脉冲宽度调制是通过改变信号的占空比来控制输出信号的平均功率。
占空比是指脉冲信号中高电平持续时间与一个周期的比值。
通过改变高电平持续时间的长短，可以改变信号的平均功率。
脉冲宽度调制的基本原理可以用以下步骤来描述：1. 选择一个固定频率的周期性信号作为基准信号。
2. 选择一个参考信号，该信号的幅值或者频率需要被调节。
3. 将参考信号与基准信号进行比较，生成一个脉冲信号。
4. 脉冲信号的高电平持续时间与参考信号的幅值或者频率成正比。
5. 将脉冲信号送入输出电路，通过滤波等处理，得到所需的输出信号。
二、脉冲宽度调制的应用脉冲宽度调制在各种电子设备和系统中广泛应用，以下是几个常见的应用例子：1. 机电控制脉冲宽度调制可以用于控制直流机电、交流机电和步进机电等各种类型的机电。
通过调整脉冲宽度，可以改变机电的转速和转向。
2. 电源调节脉冲宽度调制可以用于调节开关电源的输出电压。
通过改变脉冲宽度，可以控制开关管的导通时间，从而调节输出电压的大小。
3. LED亮度控制脉冲宽度调制可以用于控制LED的亮度。
通过改变脉冲宽度，可以改变LED的亮度级别，实现灯光的调光功能。
4. 音频放大器脉冲宽度调制可以用于音频放大器的设计。
通过调整脉冲宽度，可以控制音频信号的放大倍数，实现音量的调节。
5. 无线通信脉冲宽度调制可以用于无线通信系统中的调制和解调。
通过改变脉冲宽度，可以调节通信信号的频率和幅度，实现数据传输。
三、脉冲宽度调制的实现方法脉冲宽度调制可以通过不同的电路和芯片来实现。
以下是几种常见的实现方法：1. 555定时器555定时器是一种常用的集成电路，可以用于生成脉冲宽度调制信号。
通过调整电容和电阻的值，可以改变脉冲的频率和占空比。
pwm脉宽调制原理
pwm脉宽调制原理一、什么是PWM调制PWM（Pulse Width Modulation）脉宽调制是一种常用的模拟信号生成技术。
通过改变信号的脉冲宽度，来实现对电源电压、电流等参数的控制。
二、PWM调制的原理1.脉冲宽度的定义：PWM信号由一系列周期性的方波组成，每个方波的宽度决定了该脉冲的宽度。
2.调制信号和载波信号：PWM调制通常由两个信号组成，一个是调制信号，另一个是载波信号。
调制信号是要传输的信息信号，载波信号是一定频率的方波信号。
3.PWM的生成过程：通过将调制信号与载波信号相互比较，得到输出的PWM信号。
如果调制信号大于载波信号，输出高电平；如果调制信号小于载波信号，输出低电平。
三、PWM调制的应用1.电机控制：PWM调制广泛应用于电机控制领域。
通过改变PWM信号的脉冲宽度，可以调整电机的转速和转矩。
2.LED调光：通过改变PWM信号的脉冲宽度，可以实现对LED灯的亮度控制。
3.音频处理：PWM调制在音频处理中也有应用。
通过对音频信号进行PWM调制，可以实现音频的数字化处理。
4.电源控制：PWM调制可以用于电源的开关控制，通过调整脉冲宽度，可以控制电源的输出电压和电流。
四、PWM调制的优点1.高效性：由于PWM调制信号是脉冲信号，功率损耗相对较小，可以提高效率。
2.精确性：PWM调制可以精确控制输出信号的电平和占空比，实现精细的控制。
3.方便性：PWM调制的控制电路相对简单，容易实现。
五、PWM调制的缺点1.噪音问题：PWM调制会引入高频噪音，对于某些应用场景可能会产生干扰。
2.精度问题：PWM调制的精度受到调制信号分辨率和载波频率限制。
3.输出纹波：PWM信号的脉冲宽度变化可能导致输出信号的纹波。
六、PWM调制的实现方法1.电子元件实现：PWM调制可以通过逻辑门电路、计数器和触发器等电子元件来实现。
2.微控制器实现：现代的微控制器内部通常已经集成了PWM模块，可以直接使用微控制器来实现PWM调制。
脉宽调制电源模块
脉宽调制电源模块脉宽调制电源模块是一种广泛应用于电子设备中的电源模块，其主要功能是将输入电压转换成适合电路工作的稳定输出电压。
本文将从脉宽调制技术的原理、应用场景和未来发展等方面对脉宽调制电源模块进行探讨。
一、脉宽调制技术的原理脉宽调制（PWM）是一种通过改变脉冲宽度来控制信号平均功率的技术。
在脉宽调制电源模块中，通过将输入电压分解成一系列脉冲信号，根据输入信号的脉宽来控制输出信号的占空比，从而实现对输出电压的调节。
脉宽调制技术具有高效、稳定和精确调节等特点，因此被广泛应用于电源模块中。
1. 电子设备：脉宽调制电源模块可以用于各类电子设备，如计算机、手机、家电等，为其提供稳定的电源供应。
通过脉宽调制技术，可以根据设备的工作状态实时调节输出电压，以满足电路的需求，提高设备的性能和稳定性。
2. 通信系统：脉宽调制电源模块在通信系统中也有广泛的应用。
例如，对于无线通信系统中的射频功放器件，脉宽调制电源模块可以根据信号的调制要求，实现对输出功率的精确调节，以提高通信质量和系统性能。
3. 工业自动化：在工业自动化领域，脉宽调制电源模块可以用于驱动各种电机和执行器。
通过脉宽调制技术，可以精确控制电机的转速和运动方向，实现对工业设备的精确控制和调节。
4. 新能源领域：随着新能源技术的发展，脉宽调制电源模块在太阳能和风能等领域也有广泛的应用。
通过脉宽调制技术，可以实现对新能源发电设备的输出功率进行精确控制，提高能源利用效率。
三、脉宽调制电源模块的未来发展随着科技的不断进步和应用需求的不断增加，脉宽调制电源模块在未来将面临更多的发展机遇和挑战。
1. 小型化：随着电子设备的小型化趋势，脉宽调制电源模块需要更小巧的尺寸和更高的能量密度。
未来的脉宽调制电源模块将会朝着更小、更轻、更高效的方向发展。
2. 高效能：在能源紧缺的环境下，提高能源的利用效率成为一个重要的课题。
未来的脉宽调制电源模块将会更加注重能源的高效利用，通过优化电路结构、提高转换效率等方式实现能源的节约和环保。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
脉宽调制的基本原理及其应用实例
2009-12-16 20:17:00| 分类：驱动控制| 标签：|字号大中小订阅
脉冲宽度调制(PWM)，是英文“Pulse Width Modulation”的缩写，简称脉宽
调制，是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
一、脉冲宽度调制基本原理
随着电子技术的发展，出现了多种PWM技术，其中包括：相电压控制PWM、脉宽PWM法、随机PWM、SPWM法、线电压控制PWM等，而在镍氢电池智能充电器中采用的脉宽PWM法，它是把每一脉冲宽度均相等的脉冲列作为PWM波形，通过改变脉冲列的周期可以调频，改变脉冲的宽度或占空比可以调压，采用适当控制方法即可使电压与频率协调变化。
可以通过调整PWM的周期、PWM的占空比而达到控制充电电流的目的。
脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。
通过高分
辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。
PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。
电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。
通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。
只要带宽足够，任何模拟值都可以使用PWM 进行编码。
脉冲宽度调制（PWM）是一种对模拟信号电平进行数字编码的方法。
通过
高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。
PWM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。
电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。
通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。
只要带宽足够，任何模拟值都可以使用PWM进行编码。
P WM调速基本原理
P WM脉冲驱动电路
直流电机的速度控制中，需要对控制信号进行功率驱动或电气隔离，以下为典型应用电路（负载为直流电机M1）。
P WM脉冲的占空比，决定电机M1的转速。
脉宽调制(P WM)是利用微处理器的数字输出来对模拟电路进行控制的一种非常有效的技术，广泛应用在从测量、通信到功率控制与变换的许多领域中。
模拟电路
模拟信号的值可以连续变化，其时间和幅度的分辨率都没有限制。
9V电池就是一种模拟器件，因为它的输出电压并不精确地等于9V，而是随时间发生变化，并可取任何实数值。
与此类似，从电池吸收的电流也不限定在一组可能的取值范围之内。
模拟信号与数字信号的区别在于后者的取值通常只能属于预先确定的可能取值集合之内，例如在{0V, 5V}这一集合中取值。
模拟电压和电流可直接用来进行控制，如对汽车收音机的音量进行控制。
在简单的模拟收音机中，音量旋钮被连接到一个可变电阻。
拧动旋钮时，电阻值变大或变小；流经这个电阻的电流也随之增加或减少，从而改变了驱动扬声器的电流值，使音量相应变大或变小。
与收音机一样，模拟电路的输出与输入成线性比例。
尽管模拟控制看起来可能直观而简单，但它并不总是非常经济或可行的。
其中一点就是，模拟电路容易随时间漂移，因而难以调节。
能够解决这个问题的精密模拟电路可能非常庞大、笨重(如老式的家庭立体声设备)和昂贵。
模拟电路还有可能严重发热，其功耗相对于工作元件两端电压与电流的乘积成正比。
模拟电路还可能对噪声很敏感，任何扰动或噪声都肯定会改变电流值的大小。
数字控制
通过以数字方式控制模拟电路，可以大幅度降低系统的成本和功耗。
此外，许多微控制器和DSP已经在芯片上包含了P WM控制器，这使数字控制的实现变得更加容易了。
简而言之，P WM是一种对模拟信号电平进行数字编码的方法。
通过高分辨率计数器的使用，方波的占空比被调制用来对一个具体模拟信号的电平进行编码。
P WM信号仍然是数字的，因为在给定的任何时刻，满幅值的直流供电要么完全有(ON)，要么完全无(OFF)。
电压或电流源是以一种通(ON)或断(OFF)的重复脉冲序列被加到模拟负载上去的。
通的时候即是直流供电被加到负载上的时候，断的时候即是供电被断开的时候。
只要带宽足够，任何模拟值都可以使用
P WM进行编码。
图1显示了三种不同的P WM信号。
图1a是一个占空比为10%的P WM输出，即在信号周期中，10％的时间通，其余90％的时间断。
图1b和图1c显示的分别是占空比为50%和90%的P WM输出。
这三种P WM输出编码的分别是强度为满度值的10%、50%和90%的三种不同模拟信号值。
例如，假设供电电源为9V，占空比为10%，则对应的是一个幅度为0.9V的模拟信号。
图2是一个可以使用P WM进行驱动的简单电路。
图中使用9V电池来给一个白炽灯泡供电。
如果将连接电池和灯泡的开关闭合50ms，灯泡在这段时间中将得到9V供电。
如果在下一个50m s中将开关断开，灯泡得到的供电将为0V。
如果在1秒钟内将此过程重复10次，灯泡将会点亮并象连接到了一个4.5V电池(9V的50%)上一样。
这种情况下，占空比为50%，调制频率为10Hz。
大多数负载(无论是电感性负载还是电容性负载)需要的调制频率高于10Hz。
设想一下如果灯泡先接通5秒再断开5秒，然后再接通、再断开……。
占空比仍然是50%，但灯泡在头5秒钟内将点亮，在下一个5秒钟内将熄灭。
要让灯泡取得4.5V电压的供电效果，通断循环周期与负载对开关状态变化的响应时间相比必须足够短。
要想取得调光灯(但保持点亮)的效果，必须提高调制频率。
在其他P WM应用场合也有同样的要求。
通常调制频率为1kHz到200kHz之间。
硬件控制器
许多微控制器内部都包含有P WM控制器。
例如，Microchip公司的P IC16C67内含两个P WM控制器，每一个都可以选择接通时间和周期。
占空比是接通时间与周期之比；调制频率为周期的倒数。
执行P WM操作之前，这种微处理器要求在软件中完成以下工作：
* 设置提供调制方波的片上定时器/计数器的周期
* 在P WM控制寄存器中设置接通时间
* 设置P WM输出的方向，这个输出是一个通用I/O管脚
* 启动定时器
* 使能P WM控制器
虽然具体的P WM控制器在编程细节上会有所不同，但它们的基本思想通常是相同的。
通信与控制
P WM的一个优点是从处理器到被控系统信号都是数字形式的，无需进行数模转换。
让信号保持为数字形式可将噪声影响降到最小。
噪声只有在强到足以将逻辑1改变为逻辑0或将逻辑0改变为逻辑1时，也才能对数字信号产生影响。
对噪声抵抗能力的增强是P WM相对于模拟控制的另外一个优点，而且这也是在某些时候将P WM用于通信的主要原因。
从模拟信号转向P WM可以极大地延长通信距离。
在接收端，通过适当的RC或LC网络可以滤除调制高频方波并将信号还原为模拟形式。
P WM广泛应用在多种系统中。
作为一个具体的例子，我们来考察一种用P WM控制的制动器。
简单地说，制动器是紧夹住某种东西的一种装置。
许多制动器使用模拟输入信号来控制夹紧压力(或制动功率)的大小。
加在制动器上的电压或电流越大，制动器产生的压力就越大。
可以将P WM控制器的输出连接到电源与制动器之间的一个开关。
要产生更大的制动功率，只需通过软件加大
P WM输出的占空比就可以了。
如果要产生一个特定大小的制动压力，需要通过测量来确定占空比和压力之间的数学关系(所得的公式或查找表经过变换可用于控制温度、表面磨损等等)。
例如，假设要将制动器上的压力设定为100psi，软件将作一次反向查找，以确定产生这个大小的压力的占空比应该是多少。
然后再将P WM占空比设置为这个新值，制动器就可以相应地进行响应了。
如果系统中有一个传感器，则可以通过闭环控制来调节占空比，直到精确产生所需的压力。
总之，P WM既经济、节约空间、抗噪性能强，是一种值得广大工程师在许多设计应用中使用的有效技术。
