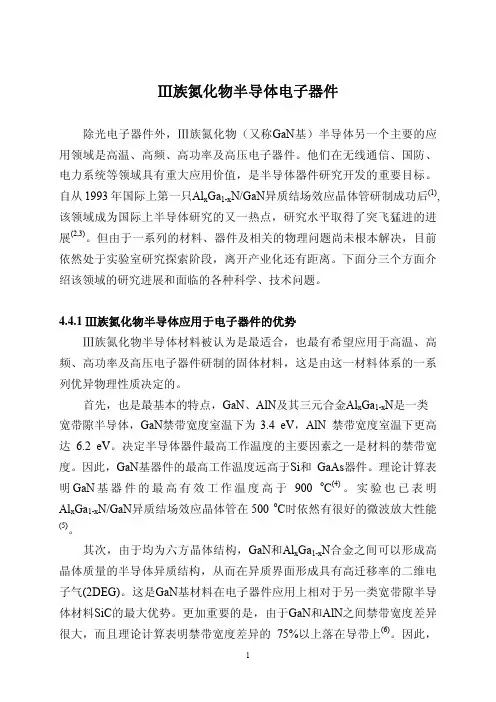

Ⅲ族氮化物电子器件
Ⅲ族氮化物半导体电子器件
除光电子器件外，Ⅲ族氮化物（又称GaN基）半导体另一个主要的应用领域是高温、高频、高功率及高压电子器件。他们在无线通信、国防、电力系统等领域具有重大应用价值，是半导体器件研究开发的重要目标。自从1993年国际上第一只Al x Ga1-x N/GaN异质结场效应晶体管研制成功后(1), 该领域成为国际上半导体研究的又一热点，研究水平取得了突飞猛进的进展(2,3)。但由于一系列的材料、器件及相关的物理问题尚未根本解决，目前依然处于实验室研究探索阶段，离开产业化还有距离。下面分三个方面介绍该领域的研究进展和面临的各种科学、技术问题。
4.4.1 Ⅲ族氮化物半导体应用于电子器件的优势
Ⅲ族氮化物半导体材料被认为是最适合，也最有希望应用于高温、高频、高功率及高压电子器件研制的固体材料，这是由这一材料体系的一系列优异物理性质决定的。
首先，也是最基本的特点，GaN、AlN及其三元合金Al x Ga1-x N是一类
宽带隙半导体，GaN禁带宽度室温下为3.4 eV，AlN 禁带宽度室温下更高达6.2 eV。决定半导体器件最高工作温度的主要因素之一是材料的禁带宽度。因此，GaN基器件的最高工作温度远高于Si和 GaAs器件。理论计算表明GaN基器件的最高有效工作温度高于900 o C(4)。实验也已表明Al x Ga1-x N/GaN异质结场效应晶体管在500 o C时依然有很好的微波放大性能(5)。
其次，由于均为六方晶体结构，GaN和Al x Ga1-x N合金之间可以形成高晶体质量的半导体异质结构，从而在异质界面形成具有高迁移率的二维电子气(2DEG)。这是GaN基材料在电子器件应用上相对于另一类宽带隙半导体材料SiC的最大优势。更加重要的是，由于GaN和AlN之间禁带宽度差异很大，而且理论计算表明禁带宽度差异的75%以上落在导带上(6)。因此，
Al x Ga1-x N/GaN异质界面导带阶跃远大于Al x Ga1-x As/GaAs界面。 例如：室温下AlN/GaN异质界面禁带宽度差异为2.8 eV，AlAs/GaAs界面禁带宽度差异仅为0.75 eV，相差接近4倍。这一特点决定了Al x Ga1-x N/GaN异质界面三角形量子阱远比Al x Ga1-x As/GaAs界面深。Al x Ga1-x N/GaN异质结构不仅具有更高的2DEG浓度，而且具有更丰富的子带结构和量子行为。
第三，Al x Ga1-x N/GaN异质结构中存在非常强的自发极化和压电极化效应(7,8)。六方结构的Ⅲ族氮化物缺乏反演对称性,存在极强的自发极化。另一方面，AlN和GaN的c面(0001面)存在约2.4%的晶格失配(9)，而Ⅲ族氮化物材料的压电系数是目前所知的半导体材料中最高的，导致Al x Ga1-x N/GaN异质结构中的压电极化也非常强。理论计算表明当Al x Ga1-x N合金中的Al组份大于0.2时，异质界面压电极化电场高于106 V/cm。极化效应对异质界面能带产生极强的调制，导致垂直于异质界面方向上1.0 nm的空间间距就会产生大于0.1 eV的导带弯曲。Ⅲ族砷化物为立方结构，很好的反演对称性导致它们的自发极化非常弱，同时AlAs和GaAs的(100)面之间不存在晶格失配，因此Al x Ga1-x As/GaAs异质结构中不存在压电极化。上述极化效应的巨大差异导致Al x Ga1-x N/GaN异质界面的导带弯曲远大于Al x Ga1-x As/GaAs界面，进而Al x Ga1-x N/GaN异质界面三角形量子阱远深于Al x Ga1-x As/GaAs界面。因此，即使不采用势垒层调制掺杂，Al x Ga1-x N/GaN异质结构的2DEG浓度也可高达1013 cm-2量极，比Al x Ga1-x As/GaAs异质结构大5-10倍。有文献把此现象称为“极化掺杂” (polarization doping) (10)。
第四，Ⅲ族氮化物材料具有非常高的击穿电场。至目前的实验表明GaN 的临界击穿电场高于4.0 MV/cm(11)，Al x Ga1-x N合金的临界击穿电场又高于GaN。如果GaN中的缺陷密度能够进一步降低，临界击穿电场可以更高。而Si 和GaAs 材料的临界击穿电场分别只有0.2 MV/cm 和0.4 MV/cm(9)。这一性质表明Ⅲ族氮化物很适合于制备高功率电子器件，同时也是Ⅲ族氮化物材料应用于电力工业广泛需求的高压开关二极管的物理基础。
第五，Ⅲ族氮化物材料具有非常高的饱和电子漂移速度。实验表明GaN 的饱和电子漂移速度约为3.0x107 cm/s(12)。而Si 和GaAs分别为1.0x107 cm/s
和2.0x107 cm/s(9)。这一性质保证了Ⅲ族氮化物具有较好的载流子输运性质，可运用于高频微波电子器件的制备。
根据电子器件制备的需要，Ⅲ族氮化物半导体材料的基本性质也存在一些缺陷。例如：GaN的电子有效质量远高于GaAs和InP。因此，如不考虑输出功率，GaN基微波器件的高频放大性能一般不如GaAs基器件，更不如InP基器件。GaN的热传导系数远低于SiC，导致GaN的导热性质不如SiC。因此，如不考虑频率特性，GaN基器件的最大输出功率一般不如SiC器件。
表一比较了Si、GaAs、4H-SiC和GaN四种主要的半导体材料与电子器件相关的一些基本物理参数。表二比较了Al x Ga1-x As/GaAs异质结构、4H-SiC 和Al x Ga1-x N/GaN异质结构这三种主要用于微波功率器件制备的半导体材料体系的一些基本物理性质。
4.4.2 主要的Ⅲ族氮化物电子器件
自从1993年以来，国际上报道了各种各样的Ⅲ族氮化物电子器件研制结果(9)。如果从器件结构上分类，和Si、GaAs器件一样，主要分为GaN基场效应晶体管(FET)，GaN基双极型晶体管(BJT)，和GaN基二极管三大类。国际上最受重视，发展最快的无疑是GaN基FET，主要包括GaN-MESFET、GaN-MISFET、和Al x Ga1-x N/GaN异质结FET (HFET)。其中，Al x Ga1-x N/GaN HFET是最重要，也是迄今研究最多，发展最为成熟的Ⅲ族氮化物电子器件。GaN基BJT主要包括GaN BJT、 Al x Ga1-x N/GaN异质结双极型晶体管(HBT)，和Al x Ga1-x N/GaN晶闸管。其中，GaN BJT、Al x Ga1-x N/GaN晶闸管只有很少的研究报道，而Al x Ga1-x N/GaN HBT是近年来除Al x Ga1-x N/GaN HFET外最为引人瞩目的Ⅲ族氮化物电子器件。 GaN基二极管主要包括GaN肖特基二极管、Al x Ga1-x N肖特基二极管、GaN p-n结二极管、和GaN p-i-n结二极管。这些二极管更多的是作为光电探测器件受到重视。在电子器件领域，作为高压开关器件的GaN和 Al x Ga1-x N肖特基二极管受到较多的关注。除上述器件之外，Ⅲ族氮化物电子器件还包括GaN自旋电子学器件、GaN压电传感器、
GaN热电传感器、GaN声表面波器件、GaN耿氏效应震荡器件和GaN场发射器件等。与Al x Ga1-x N/GaN HFET和HBT相比，这些器件的研究较少，也都没有进入应用领域。下面主要介绍Al x Ga1-x N/GaN HFET，Al x Ga1-x N/GaN HBT和GaN基肖特基高压二极管三种主要的Ⅲ族氮化物电子器件。
1．Al x Ga1-x N/GaN异质结场效应晶体管 (HFET)
Al x Ga1-x N/GaN HFET，又称Al x Ga1-x N/GaN高电子迁移率晶体管(HEMT)。该类器件主要应用于微波通讯领域，特别是在X波段 (8-12 GHz)可以实现高功率输出，并可在高温下正常工作。因此受到了包括航空、航天、移动通讯等民用和军用无线通讯领域专家的高度重视。目前，国际上包括美国、日本、欧洲的多家大学、研究机构和公司几十个Ⅲ族氮化物研究小组在从事与该器件相关的材料、物理和器件研究(2)。
图一是一个典型的调制掺杂Al x Ga1-x N/GaN HEMT器件结构示意图。调制掺杂Al x Ga1-x N层为势垒层，源、漏电极一般为Ti/Al/Pt/Au或Ti/Al/Ni/Au 多层金属膜与Al x Ga1-x N层形成的欧姆接触，栅极一般是Ni/Au或/Pt/Au双层金属膜与Al x Ga1-x N层形成的肖特基接触(13)。Al x Ga1-x N/GaN HEMT的器件结构和工作原理与Al x Ga1-x As/GaAs HEMT基本没有差别，主要是通过栅极电压控制Al x Ga1-x N/GaN异质界面的能带弯曲，从而控制异质界面的2DEG浓度，达到调制源漏间电流的目的。但Al x Ga1-x N/GaN HEMT有一个显著特点，就是Al x Ga1-x N/GaN 异质界面2DEG的二维浓度n s和迁移率μn的乘积n s x μn远高于Al x Ga1-x As/GaAs HEMT，这是由Al x Ga1-x N/GaN异质结构的高导带阶跃和强极化电场决定的。因此，Al x Ga1-x N/GaN HEMT的源漏饱和电流密度可大于1000 mA/mm(14)，保证了器件的高输出功率密度。
目前，国际上用于HEMT 器件研制的Al x Ga1-x N/GaN 异质结构主要为势垒层调制掺杂和势垒层不掺杂两种结构。如上所述，即使不采用调制掺杂技术，由于强极化效应，异质界面的2DEG浓度也可高达1013 cm-2量级(10)。同时，不掺杂有利于改善器件栅的肖特基接触性质和降低栅结的漏电流。而调制掺杂结构的2DEG浓度可以更高，同时器件源、漏的欧姆接触性质更
好。
一旦异质结构材料的性质决定后，Al x Ga1-x N/GaN HEMT器件的性能与器件栅的结构关系最为密切，国际上对栅结构的研究也最多，提出了各种栅结构图形(15,16)。其中栅长是最重要的器件结构参数，它的选择取决于研究小组的微加工水平。目前，国际上Al x Ga1-x N/GaN HEMT器件主要研究小组的栅长选择一般在0.25-1.0 um之间。最小栅长达到了0.12 um，是美国Cornell 大学报道的(15)。
Al x Ga1-x N/GaN HEMT微波器件最主要的性能参数包括：静态特性参数，如跨导(g m)和源漏饱和电流密度(I sd)；高频微波特性参数，如工作截止频率(f T)、最高振荡频率(f max)和rf输出功率密度，以及器件最高工作温度。 1993年国际上第一只Al x Ga1-x N/GaN HEMT由美国APA光学公司Khan领导的研究小组研制成功(1)，但仅有静态特性，没有频率特性，跨导g m为23 mS/mm。次年，同一研究小组国际上首次报道了器件频率特性(17)，即截止频率f T为11 GHz，最高振荡频率f max为14 GHz，但未报道输出功率密度。
迄今国际上Al x Ga1-x N/GaN异质结构材料、物理和器件的研究已取得令人鼓舞的进展。迄今报道的GaN体电子迁移率最高值室温下已达900 cm2/V.s(18)。 2004年，日本名古屋工业大学报道的Al x Ga1-x N/GaN异质结构2DEG迁移率最高值室温下达2100 cm2/V.s(19)。同年，日本Oki Electronics公司报道的Al x Ga1-x N/GaN HEMT跨导高达450 mS/mm(20)，为至今报道的跨导最高值。同年，美国加州大学Santa Barbara分校(UCSB)报道的SiC衬底上Al x Ga1-x N/GaN HEMT微波器件，栅长0.55 μm，栅宽246 μm，源漏电压120 V，工作频率4 GHz、PAE（功率附加效率）54.8 % 时，输出功率达到 32.2 W/mm；工作频率８GHz，PAE 49.6%时，输出功率达30.6 W/mm，为至今报道的输出功率最高值(21)。同年，美国Ohio州立大学报道的Al x Ga1-x N/GaN HEMT的f max达150 GHz, 为至今报道的振荡频率最高值(22)。另外，美国APA 光学公司、海军实验室和日本的NTT 公司、Furukawa（古河电工）公司等处研究小组已经研制出可在300°C以上正常工作的Al x Ga1-x N/GaN HEMT器件(4, 23)。
２．Al x Ga1-x N/GaN异质结双极型晶体管(HBT)
Al x Ga1-x N/GaN HBT也主要应用于高温、高功率微波通讯领域。相对于Al x Ga1-x N/GaN HEMT，该类器件的优点是具有更大的输出电流密度，在雷达等需高输出电流的领域更具应用价值，同时该类器件工作噪音较小，阈值电压更加均匀。但是，由于GaN和Al x Ga1-x N外延层高浓度p型掺杂和p型欧姆接触的困难以及Al x Ga1-x N/GaN HBT需要的低损伤刻蚀工艺比Al x Ga1-x N/GaN HEMT复杂，Al x Ga1-x N/GaN HBT的发展远比不上Al x Ga1-x N/GaN HEMT。 1998年国际上第一只npn 型Al x Ga1-x N/GaN HBT才研制成功(24)，而 pnp型Al x Ga1-x N/GaN HBT更是到2002年才见首次报道(25)。
图二是一个典型的pnp型Al x Ga1-x N/GaN HBT器件结构示意图。p型Al x Ga1-x N层构成发射极，通过Ni/Pt/Au欧姆接触引出；下面的薄层n型GaN 构成基区，通过Ti/Al/Pt/Au欧姆接触引出；再下面是p型GaN层构成的收集极，通过Ni/Pt/Au欧姆接触引出。Al x Ga1-x N/GaN HBT的器件结构和工作原理与Al x Ga1-x As/GaAs HBT基本没有差别。
1998年，国际上第一只Al x Ga1-x N/GaN基npn型HBT由美国的UCSB研制成功(24)，其电流放大系数（增益）仅为3倍。迄今，国际上主要的Al x Ga1-x N/GaN HBT研究小组包括UCSB、日本的NTT基础科学研究所和美国的Florida大学等。 2003年，UCSB报道的npn 型AlGaN/GaN HBT在发射极尺寸为2×0.5 μm2时，收集极电流密度达1kA/cm2，电流增益最高达18倍，最大击穿电压达330V，工作截止频率f T达150 GHz(26)。2004年，NTT 报道的pnp AlGaN/GaN HBT，发射极尺寸30μm×50μm，工作电压70 V、收集极电流10mA时获得的电流增益是40倍，最高输出功率密度为172 kW/cm2 (27)。
3．GaN和Al x Ga1-x N肖特基高压二极管
Ⅲ族氮化物半导体除高温微波功率器件外，由于其非常高的击穿电场，在电子器件领域的另一个主要应用是高压整流器件(11)。它作为可自动控制的电驱动高压开关，在电力传输系统中有重要应用价值。目前，此类
电子器件主要包括GaN肖特基二极管和Al x Ga1-x N肖特基二极管(9)。
相对于Al x Ga1-x N/GaN HEMT和Al x Ga1-x N/GaN HBT， GaN和Al x Ga1-x N 肖特基二极管的结构非常简单。图三是一个典型GaN肖特基二极管器件的结构示意图。GaN层一定是非掺杂的，以保证GaN层与中心的Pt/Au金属圆点形成高质量的肖特基结；欧姆接触一般是外围圆环型的Ti/Al/Pt/Au多层金属薄膜。在GaN高压二极管中很特殊的一点就是肖特基接触边界的设计。因为二极管加上反向高压后，如果肖特基接触边界存在不均匀等因素，极其容易形成微小的电场富集区，导致局部电击穿，使器件失效(9)。如图三所示，在肖特基接触边沿采用离子注入在GaN中形成局部的p型区可避免局部电击穿，这是GaN高压二极管中采用最多的一种避免局部电击穿的技术(9)。
由于Al x Ga1-x N合金的临界击穿电场高于GaN，如果用Al x Ga1-x N合金制备高压二极管，其反向击穿电压高于GaN二极管，图四比较了Al0.25Ga0.75N 和GaN二极管的反向击穿电压。目前，国际上Al x Ga1-x N高压二极管的反向击穿电压已高达9700 V(28)。
4.4.3 Ⅲ族氮化物电子器件发展面临的主要材料、物理和器件问题
如上所述，尽管目前国际上Ⅲ族氮化物电子材料、物理和器件的研究已达到很高水平, 但依然处于实验室研究探索阶段, 离开产业化还有距离。无论是材料还是器件都涉及到Ⅲ族氮化物宽带隙半导体特有的许多新的科学和技术问题，有待于去深入研究和解决。这里简单介绍Al x Ga1-x N/GaN HEMT研制中面临的一些材料、物理和器件问题。
1．Al x Ga1-x N/GaN HEMT器件中的电流坍塌现象
电流坍塌(current collapse)现象是目前阻碍Al x Ga1-x N/GaN HEMT进入实际应用的最主要问题之一(29)。如图五所示，在Al x Ga1-x N/GaN HEMT器件中，当加上的源漏电压V DS小于10V时，其静态电流输出特性在不同的栅压V GS下可以随V DS周期性的改变重复，饱和电流I DS没有变化。但加上的V DS大于10V 后，随V DS周期性的改变，在较小的V DS区间，I DS将比初始值明显减少(30)。
这就是典型的电流坍塌现象。伴随着这一现象，当加上交流栅压时，I DS的变化比栅压V GS的变化延迟一段时间。电流坍塌现象既使Al x Ga1-x N/GaN HEMT器件的输出功率达不到预期值，也大大降低了器件的可靠性。
尽管人们采用了各种办法，但迄今没有较好地解决电流坍塌问题。对这一现象的物理机制也有不同解释，主要有以下几种观点：（1）陷阱态的作用。认为V DS变大时，Al x Ga1-x N/GaN异质结构中将有部分电子被注入沟道以下GaN层的陷阱态中，使沟道中2DEG浓度下降，I DS变小。美国海军实验室的研究小组采用光激发使被陷阱束缚的电子释放出来，I DS明显回升，为这一模型提供了实验根据(29,30)。（2）表面态的作用。认为Al x Ga1-x N/GaN HEMT的金属栅旁，存在一个由表面态构成的虚栅(virtual gate)。V DS变大时，虚栅的充电状态改变，从而对沟道进行了调制，使I DS变小。美国UCSB的Vetury等人在实验中通过淀积Si3N4来钝化Al x Ga1-x N层的表面态，导致I DS回升，验证了这一模型(31)。（3）应变的作用。美国South Carolina大学的研究小组对加栅压前后的Al x Ga1-x N层和GaN层的应力进行了研究(32)。他们认为在加上栅压后，Al x Ga1-x N层和GaN层的应力发生变化，由此引起的压电极化电场的变化带来了能带结构的变化，导致I DS减小。这些研究结果和物理模型对减轻Al x Ga1-x N/GaN HEMT器件的电流坍塌产生了一定作用，但并未完全消除电流坍塌。这一问题依然有待进一步研究。
2．GaN 层n型背景载流子
自从Ⅲ族氮化物问世以来，由于N空位的存在等原因，无论是MOCVD 方法还是MBE方法制备的GaN外延材料均含有一定浓度的n型背景载流子，由此在Al x Ga1-x N/GaN基HEMT中形成的并行电导对器件的静态特性和频率特性等产生了严重影响(33)。随着Ⅲ族氮化物MOCVD和MBE生长技术的不断发展，特别是MBE生长技术的改进，GaN层的背景载流子浓度已可降至1015 cm-3以下。但这一问题并未彻底解决，为满足器件研制的需求，在材料生长上仍需进一步降低GaN层的背景载流子浓度。同时对n型背景载流子产生的物理机制需进一步探索，现已发现N空位并不是n型背景载流
子产生的唯一原因。
3．Ⅲ族氮化物中的扩展缺陷
由于没有天然的GaN单晶体，人工生长大尺寸GaN单晶依然非常困难，且代价昂贵。因此，目前用于器件研制的Al x Ga1-x N/GaN异质结构均是在蓝宝石或SiC衬底上外延生长的。由于GaN与蓝宝石或SiC间大的晶格失配，Al x Ga1-x N/GaN异质结构中存在高密度的扩展缺陷，达108 ~1010 cm-2量级(33)，主要是横穿异质界面的贯穿位错(threading dislocations)，同时在异质界面附近存在驰豫位错。扩展缺陷严重影响了Al x Ga1-x N/GaN异质结构的晶体质量，并成为限制异质界面2DEG输运性质的最大因素。根据理论计算，如果没有贯穿位错，2DEG的室温迁移率μn至少提高一倍以上，器件的输出功率和频率特性均会大幅度改善。在光电子器件领域成功运用的侧向外延生长(ELOG)技术在Al x Ga1-x N/GaN HEMT器件的运用上作用并不明显。近期发现小角度偏角生长可以使贯穿位错密度降至106 cm-2量级(34)。这些工作说明Al x Ga1-x N/GaN异质结构的外延生长尚须进一步探索。
4．Al x Ga1-x N/GaN异质界面的能带结构和2DEG输运性质
如上所述，由于异质界面的高导带阶跃和强极化电场，导致Al x Ga1-x N/ GaN异质结构的能带结构和2DEG输运性质与Al x Ga1-x As/GaAs异质结构相比有许多新的性质和特点，对他们的探索与了解既是Al x Ga1-x N/GaN HEMT 器件研制的需要，也对发展高导带阶跃、强极化条件下的半导体物理学意义重大。 Al x Ga1-x N/GaN异质界面三角形量子阱远比Al x Ga1-x As/GaAs界面深，除了导致高2DEG浓度外，实验上已确认量子阱存在丰富的子带结构，处于不同子带上的2DEG的迁移率差异很大，并且不同子带上的2DEG存在子带间散射行为。有实验证据初步确认异质界面2DEG的有效质量与GaN体内电子存在差异，这应与异质界面的强应变场有关。
Al x Ga1-x N/GaN异质结构中2DEG的空间分布非常接近异质界面。理论与实验工作均确认在调制掺杂Al0.22Ga0.78N/GaN异质结构中2DEG的峰值位
置离异质界面5 nm以内，而且不同子带上2DEG的峰值位置有差别。由于离异质界面太近，界面粗糙度散射、Al x Ga1-x N势垒层合金无序散射都变得非常强烈，成为主要的散射机制(35,36)，应变散射也有作用，而这些散射过程在Al x Ga1-x As/GaAs异质结构中都是没有或忽略的。
对Al x Ga1-x As/GaAs异质界面能带结构和2DEG输运性质的研究已持续了30多年。与此相比，人们对Al x Ga1-x N/GaN异质界面能带结构和2DEG输运性质的了解还非常肤浅，有待进一步深入探索。在此领域，中国的研究小组在国际上有一定的贡献和影响(37,38,39)。
5．Al x Ga1-x N/GaN异质结构的合金无序
如上所述，由于Al x Ga1-x N/GaN异质结构中2DEG的空间分布非常接近异质界面，Al x Ga1-x N势垒层的合金无序对2DEG的散射非常强烈。其原因在于异质界面的导带弯曲取决于导带阶跃的大小和极化电场的强弱。势垒层的合金无序一方面直接导致导带阶跃在空间上出现起伏，另一方面使势垒层的应变在空间上出现起伏，导致异质界面压电极化电场出现起伏。这两个因素决定了合金无序对靠近异质界面的2DEG产生强烈的散射(36)。
过去几年，由于认识到在Ⅲ族氮化物光电子器件的研制中至关重要，人们对In x Ga1-x N外延层的合金无序现象研究很多。近年来发现Al x Ga1-x N外延层同样存在合金无序现象，并且随Al组份的上升越来越严重。它对Ⅲ族氮化物电子器件的影响与In x Ga1-x N外延层合金无序对Ⅲ族氮化物光电子器件的影响一样，必须深入研究和探讨。
6．Al x Ga1-x N/GaN异质结构的欧姆接触
源、漏的欧姆接触电阻对Al x Ga1-x N/GaN HEMT器件的静态特性和频率特性，特别是跨导g m的影响很大。经过多年研究，到目前为止，n型GaN欧姆接触的比接触电阻率(specific contact resistivity) 已达10-9 ?·cm2量级，基本与Si和 GaAs上欧姆接触的水平相当，可以满足高质量器件研制的需要。但用于Al x Ga1-x N/GaN HEMT器件制备的Al x Ga1-x N欧姆接触的比接触电阻
率，国际上最好才达到10-7 ?·cm2量级，有待进一步研究和突破(40)。
前几年，人们主要用Ti/Al/Pt/Au多层金属膜制备Al x Ga1-x N的欧姆接触，比接触电阻率只能达到10-6 ?·cm2量级。后改用Ti/Al/Ni/Au多层金属膜，配以合适的快速热退火条件，Al x Ga1-x N欧姆接触的比接触电阻率达到了10-7 ?·cm2量级。但对其中接触电阻率改善的物理机制依然不太清楚。只有了解了这些物理机制，人们才能在Al x Ga1-x N上制备出更好的欧姆接触。
上述列举了Al x Ga1-x N/GaN HEMT研制中面临的一些材料、物理和器件问题。除此之外，诸如Al x Ga1-x N/GaN异质结构的表面原子结构和电子结构、缺陷和缺陷控制、极化效应、势垒层应变驰豫、金属/Ⅲ族氮化物肖特基接触、Ⅲ族氮化物刻蚀技术及其物理机制、离子注入掺杂、隔离技术及其物理机制、以及高温、大功率微波器件设计、器件测试等与Al x Ga1-x N/GaN HEMT研制相关的科学和技术问题都有待进一步深入研究。在Al x Ga1-x N/GaN HEMT及其他Ⅲ族氮化物电子器件的发展过程中还会出现许多新的科学和技术问题，这些问题有许多实际上是Ⅲ族氮化物半导体，甚至是整个宽带隙半导体领域共同面临的问题。总之，Ⅲ族氮化物电子材料、物理和器件研究处于当前国际半导体科学与技术的最前沿，是一个快速发展、面对许多挑战、方兴未艾的研究领域。
参考文献：
[1] M.A. Khan, A.R. Bhattarai, J.N. Kuznia, D.T. Olson, Appl. Phys. Lett. 63 (1993) 1214
[2] U.K.Mishra, IEEE Trans. Microwave Theory & Techniques, 46 (1998) 756
[3] M.S.shur, R.Gaska, A.Bykhovski, Solid State Electronics, 43 (1999) 1451
[4] N.Meada, K.Tsubaki, T.Saitoh, N. Kobayashi, Appl. Phys. Lett., 79 (2001)1634
[5] S. Arulkumaran, T.Egawa, H.Ishikawa, T.Jimbo, Appl. Phys. Lett., 80 (2002) 2186
[6] J.Baur, K.maier, M.Kunzer, U.Kaufmann, J.Schneider, Appl. Phys. Lett., 65 (1994) 2211
[7] F. Bernardini, V. Fiorentini, and D. Vanderbilt, Phys. Rev. B, 56 (1997) R10024
[8] O. Ambacher, J. Smart, J. R. Shealy, N. G. Weimann, K. Chu, M. Murphy, W. J. Schaff,
L. F. Eastman, R. Dimitrov, L. Wittmer, M. Stutzmann, W. Rieger, J. Hilsenbeck, J.
Appl. Phys., 85 (1999) 3222
[9] S.J. Pearton, F. Ren, A.P. Zhang, K.P. Lee, Mat. Sci. &Eng. R30 (2000) 55
[10] A. D. Bykhovski, B. L. Gelmont, and M. S. Shur, J. Appl. Phys., 81 (1997) 6332
[11] Z.Z. Bandic, P.M. Bridger, E.C. Piquette, T.C. McGill, R.P. Vaudo, V.M. Phanse, J.M.
Redwing, Appl. Phys. Lett., 74 (1998) 1266
[12] J.D. Albrecht, R.P. Wang, P.P. Ruden, M. Farahm, K.F. Brennan, J. Appl. Phys., 83
(1998) 4777
[13] Q.Z.Liu, https://www.360docs.net/doc/7218482931.html,u, Solid State Electronics, 42 (1998) 677
[14] J.Lee, D.Liu, H.Kim, W.Lu, Appl. Phys. Lett., 85 (2004) 2631
[15] J.Burm, K.Chu, W.J.Schaff, L.F.Eastman, IEEE Electron. Dev. Lett., 18 (1997) 141
[16] M.A.Khan, W.Che, M.S.Shur, B.T.Dermott, J.A. Higgins, J. Burm, W.J. Schaff, L.F.
Eastman, IEEE Electron. Dev. Lett., 17 (1996) 584
[17] M.A. Khan, J.N. Kuznia, D.T. Olson, W. Schatt, J. Burm, M.S. Shur, Appl. Phys. Lett.
65 (1994) 1121
[18] J.D. Albrecht, R.P. Wang, P.P. Ruden, M. Farahmand, K.F. Brennan, J. Appl. Phys., 83
(1998) 4777
[19] M. Miyoshia, H. Ishikawa, T. Egawab, K. Asai, M. Mouri, T. Shibata, M. Tanaka, O.
Oda, Appl. Phys. Lett. 85 (2004) 1710
[20] M. Miyoshi, M. Sakai, S.Arulkumaran, H.Ishikawa, T.Egawa, M. Tanaka, O. Oda, Jpn. J.
Appl. Phys., 43 (2004) 7939
[21] Y.F. Wu, A. Saxler, M. Moore, R. P. Smith, S. Sheppard, P. M. Chavarkar, T. Wisleder,
U. K. Mishra, P. Parikh, IEEE Electron. Dev. Lett., 25 (2004) 117
[22] J. Lee, D. Liu, H. Kim, and W. Lu, Appl. Phys. Lett. 85 (2004) 2631
[23] M.Akita, IEEE Electron Device Letters, 22, 376 (2001)
[24] L.S. McCarthy, P. Kozodoy, M.J. W. Rodwell, S.P. DenBaas, U.K. Mishra, Proc. 25th
Inter. Sym. Compound Semicond. (1998) We2A-1
[25] K.Kumakura, T.Makimoto, N.Kobayashi, Appl. Phys. Lett. 80 (2002) 3841
[26] H.L.Xing, P.M.Chavarkar, S.Keller, S.P. DenBaas, U.K. Mishra, IEEE Electron. Dev.
Lett., 24 (2003) 141
[27] T. Makimoto, Y. Yamauchi, K.Kumakura, Appl. Phys. Lett. 84 (2004) 1964
[28] A.P.Zhang, J.W.Johnson, F.Ren, J. Han, A.Y. Polyakov, N.B.Smirnov, https://www.360docs.net/doc/7218482931.html,orkov, J.
M. Redwing, K.P.Lee, S.J. Peartona, Appl. Phys. Lett., 78 (2001) 823
[29] J.A.Mittereder, S.C.Binari, P.B.Klein, J.A.Roussos, D.S.Kalzer, D.F.Storm, D.D.Koleske,
A.E.Wickenden, R.L.Henry, Appl. Phys. Lett., 83 (2003) 1650
[30] S.C.Binari, K.Ikossi, J.A.Roussos, W.Kruppa, D.Park, H.B.Dietrich, D.D.Koleske,
A.E.Wickenden, R.L.Henry, IEEE Trans. Electron Dev., 48 (2001) 465
[31] R.Vetury, N.Q.Zhang, S.Keller, U.K.Mishra, IEEE Trans. Electron Dev., 48 (2001) 560
[32] G.Simin, A.Koudymov, A.Tarakji, x.Hu, J.Yang, M.K.Khan, Appl. Phys. Lett., 79 (2001)
2651
[33] S.Strite, H.Morkoc, J.Vac.Sci.Technol. B, 10 (1992) 1237
[34] X.Q.Shen, H.Matsuhara, H.Okumura, Appl. Phys. Lett., 86 (2005) 021912
[35] R. Oberhuber, G. Zandler, P. Vogl, Appl. Phys. Lett., 73 (1998) 818
[36] S.Keller, G.Parish, p.T.Fini, S.Heikman, C.H.Chen, N.Zhang, S.P. DenBaas, U.K.
Mishra, J. Appl. Phys., 86 (2003) 5850
[37] Z.W.Zheng, B.Shen, R.Zhang, Y.S.Gui, C.P.Jiang, Z.X.Ma, G.Z.Zheng, Y.Shi, P. Han,
Y.D.Zheng, T.Someya, Y. Arakawa, Phys. Rev. B, 62 (2000) R7739
[38] N.Tang, B.Shen, Z.W.Zheng, J.Liu, D.J.Chen, J.Lu, R.Zhang, Y.Shi, Y.D.Zheng, S.L.Guo,
G.Z.Zheng, J.H.Chu, T.Someya, Y.Arakawa, J. Appl. Phys.,94 (2003) 5420
[39] J.Lu, B.Shen, N.Tang, D.J.Chen, R.Zhang, Y.Shi, Y.D.Zheng, Z.J.Qiu, S.L.Guo, J.H.Chu,
T.Someya, Y.Arakawa, Appl. Phys. Lett., 85 (2004) 3125
[40] A.N.Bright, P.J.Thomas, M.Weyland, D.M.Tricker, C.J.humphreys, J. Appl. Phys., 89
(2001) 3143
图表：
表一、 Si、GaAs、4H-SiC和GaN四种半导体材料与电子器件相关的一些基本物理参数（摘自参考文献[9]）
表二、 Al x Ga1-x As/GaAs异质结构、4H-SiC、和Al x Ga1-x N/GaN 异质结构这三种主要用于微波功率器件制备的半导体材料体系的一些基本物理性质（摘自参考文献[9]）
图一、调制掺杂Al x Ga1-x N/GaN HEMT器件结构示意图
图二、pnp型Al x Ga1-x N/GaN HBT材料和器件结构示意图。上图为材料结构，下图为器件结构（摘自参考文献[9]）
图三、GaN肖特基二极管器件结构示意图。上图为俯视图，下图为侧视图（摘自参考文献[9]）
图四、室温下Al0.25Ga0.75N整流二极管和GaN整流二极管 的I-V特性比较（摘自参考文献[9]）
图五、 Al x Ga1-x N/GaN HEMT器件的静态电流输出特性。虚线表示源漏电压(V DS)扫描范围为0~10V，实线表示V DS扫描范围为0~20V
