牙型角区别
螺纹基本知识
螺纹基本知识螺纹基本知识⼀、螺纹的名词术语螺纹：在圆柱或圆锥表⾯上，沿着螺旋线所形成的具有规定⽛型的连续凸起。
圆柱螺纹/圆锥螺纹；外螺纹/内螺纹；右旋螺纹/左旋螺纹。
右旋螺纹：顺时针旋转时选⼊的螺纹。
左旋螺纹：逆时针旋转时选⼊的螺纹。
完整螺纹：⽛顶和⽛底具有完整形状的螺纹。
不完整螺纹：⽛底完整⽽⽛顶不完整的螺纹。
螺尾：向光滑表⾯过渡的⽛底不完整的螺纹。
有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。
公称直径：代表螺纹尺⼨的直径。
⼤径：外螺纹的顶径、内螺纹的底径。
⼩径：外螺纹的底径、内螺纹的顶径。
中径：⼀个假想圆柱或圆锥的直径，该圆柱或圆锥的母线通过⽛型上沟槽和凸起宽度相等的地⽅。
单⼀中径：⽛型上沟槽宽度等于1/2基本螺距的地⽅。
作⽤中径：在规定的旋合长度内，恰好包容实际螺纹的⼀个假想螺纹的中径，这个假想螺纹具有理想的螺距、螺纹半⾓、及⽛型⾼度，并在⽛顶和⽛底留有间隙，不与实际螺纹⼤、⼩径发⽣⼲涉。
⽛型⾓：在螺纹⽛型上，两相邻⽛侧间的夹⾓。
螺距：相邻两⽛在中径线上对应两点间的轴向距离。
螺纹精度：由螺纹公差带和旋合长度共同组成的衡量螺纹质量的综合指标。
⼆、.螺纹概述⼀般将螺纹分为圆柱螺纹和圆锥螺纹。
（⼀）圆柱螺纹1. 普通螺纹（⼜称⽶制或公制螺纹）螺纹代号M，⽛形⾓60°，基本⽛形为平顶。
精度等级：内螺纹4~8级，外螺纹3~9级。
2. 美标统⼀螺纹（⼜称60°英制螺纹）螺纹代号UNC、UNF、UNEF、UN、UNS，⽛形⾓60°，基本⽛形为平顶。
精度等级：内螺纹1B~3B，外螺纹1A~3A。
3. ⾮螺纹密封的管螺纹（⼜称圆柱管螺纹）螺纹代号G，⽛形⾓55°，基本⽛形为圆顶圆底。
精度等级：内螺纹标准级和D级，外螺纹A、B级。
4. 梯形螺纹螺纹代号Tr，⽛形⾓30°（美标为29°），基本⽛形为平顶平底。
精度等级：7~9级，（美标为2G~6G）。

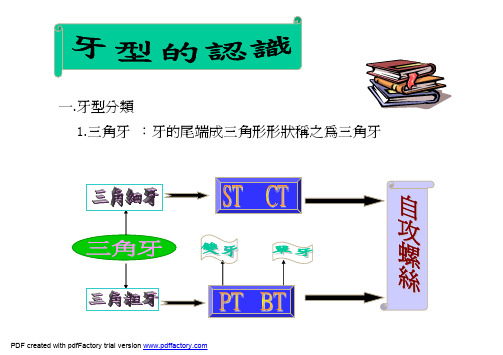

牙型的认识
一.牙型分類1.三角牙：牙的尾端成三角形形狀稱之為三角牙2.ST 牙(牙紋細而密)CT 牙(牙紋細而密)牙徑比CT 牙要小二.牙型的區分v .三角牙BT 牙(單牙)PT 牙(雙牙)B-1牙(破尾牙)二.牙型的區分v .非三角牙M 牙(機械牙)B 牙(鐵板牙)2.尺寸檢驗：§牙徑§牙長1.檢驗標准：§成品檢驗標准書§客戶要求§品質判定基准表三.牙型檢驗3.特性檢驗：§所有M 牙螺絲需全部用環規檢測§依客戶要求Ø不良現象: 擦頭Ø不良描述: 螺絲頭下被擦傷且牙紋有損壞Ø不良現象: 爛牙Ø不良描述: 部分牙紋被損傷Ø不良現象: 斜牙Ø不良描述: 不良品螺紋之斜度比正常品要斜Ø不良現象: 半牙Ø不良描述: 螺紋只有一半Ø不良現象: 無牙Ø不良描述: 無牙紋不良現象: 內牙偏位不良描述: 牙紋偏位不良現象:內孔半牙不良描述:內孔牙紋未到項不良現象:滑牙不良描述:螺紋滑絲不良現象:牙紋錯位不良描述:牙紋與牙紋未連接四.牙的用途ST.CT：用於攻鐵板.BT：用於攻塑膠或鐵板.PT.B牙.B-1牙：用於攻塑膠.A牙：用於攻塑膠或木板.M牙(又叫組合螺絲)：配合其它零件組合用.注：所有3MM及3MM以下ST牙BT牙螺絲不得發外廠電鍍(鍍鎳除外)。
符号螺纹种类规范牙型角
符号螺纹种类规范牙型角M 公制粗牙ISO 261 60°S 细小螺丝ISO R1501 60°UNC 统一牙粗牙ISO 263 60°UNF 统一牙细牙ISO 263 60°UNEF 统一牙特细牙ISO 263 60°UN 统一牙固定牙ISO 263 60°UNS 统一牙特殊牙----- 60°NC 美制牙粗牙ANSI B1.1 60°NF 美制牙细牙ANSI B1.1 60°NEF 美制牙特细牙ANSI B1.1 60°N 美制牙固定牙ANSI B1.1 60°NS 美制牙特殊牙ANSI B1.1 60°BSW 英制牙粗牙BS 84 55°BSF 英制牙细牙BS 84 55°BC 自行车牙JIS B0225 60°SM 针车用JIS B0226 60°CTV 自行行车用风嘴JIS D9422 60°TV 汽车用风嘴JID D4207 60°BSC 英制自行车BS 811 60°BA 英制小螺丝BS 93 30°47°Tr 公制爱克母牙ISO 2902 30°TW 爱克姆牙JIS B0222 29°ACME 爱克姆牙ANSI B1.5 29°STUB-ACME 浅牙爱克姆ANSI B1.8 29°C 平行管用螺纹ISO 228/1 55°BSPF 英制平行管螺纹BS 2779 55°PF 英制平行管螺纹IS B0202 55°R 管用推拔管用ISO 7/1 55°1/16Rc 管用推拔内螺纹ISO 7/1 55°1/16Rp 管用平行内螺纹ISO 7/1 55°PT 推拔管用JIS B0203 55°1/16PS 平行内螺纹JIS B0203 55°BSP 英制管牙BS 21.2779 55°NPT 美制一般推拔管用ANSI B2.1 60°1/16 NPTR 美制栏杆接头用ANSI B2.1 60°1/16 NPS 美制一般平行管用ANSI B2.1 60°NPSM 美制平行管用装配器用ANSI B2.1 60°NPSL 美制锁紧螺帽用ANSI B2.1 60°NPSH 美制水管用ANSI B2.1 60°NPSC 美制管接头用ANSI B2.1 60°NH 美制消防水管用ANSI B2.1 60°NPSF 美制干封管用平行内螺纹ANSI B2.1 60°NPTI 美制干封管用平行ANSI B2.1 60°NPTF 美制干封管用推拔ANSI B2.1 60°1/16 NGT 美制瓦斯用推拔ANSI B57.1 60°1/16 NGS 美制瓦斯用平行ANSI B57.1 60°NGO 美制瓦斯用出口ANSI B57.1 60°SGT 美制瓦斯用特殊ANSI B57.1 60°1/8E 电灯泡用JIS C7709 圆V 瓦斯桶凡而用JIS B8245/6 55°3/26C 薄铜电线管用JIS B0204 80°常用规格（公制）M1.2*0.25 M2.5*0.45 M6*0.75 M10*0.75M1.4*0.3 M2.6*0.45 M6*1 M10*1M1.6*0.35 M3*0.5 M7*0.75 M10*1.25M1.7*0.25 M3*0.6 M7*1 M10*1.5M1.7*0.35 M3.5*0.6 M8*0.75 M11*1M1.8*0.35 M4*0.5 M8*1 M11*1.5M2*0.4 M4*0.7 M8*1.25 12*1M2.2*0.45 M5*0.5 M9*1 M12*1.25M2.3*0.45 M5*0.8 M9*1.25 M12*1.5•牙型角，螺纹牙型上相邻两牙侧间的夹角。
螺纹牙型的五要素
普通三角形螺纹五要素
一、牙型
在通过螺纹轴线的剖面上，螺纹的轮廓形状称为牙型。
相邻两牙侧面间的夹角称为牙型角。
常用普通螺纹的牙型为三角形，牙型角为60°。
二、大径、小径和中径
大径是指和外螺纹的牙顶、内螺纹的牙底相重合的假想柱面或锥面的直径，外螺纹的大径用d表示，内螺纹的大径用D表示。
小径是指和外螺纹的牙底、内螺纹的牙顶相重合的假想柱面或锥面的直径，外螺纹的小径用d1表示，内螺纹的小径用D1表示。
在大径和小径之间，设想有一柱面(或锥面)，在其轴剖面内，素线上的牙宽和槽宽相等，则该假想柱面的直径称为中径，用d2(或D2)表示(如图1所示)。
图1 螺纹参数
三、线数
形成螺纹的螺旋线的条数称为线数。
有单线和多线螺纹之分，多线螺纹在垂直于轴线的剖面内是均匀分布的。
四、导程
相邻两牙在中径线上对应两点轴向的距离称为螺距。
同一条螺旋线上，相邻两牙在中径线上对应两点轴向的距离称为导程。
线数n、螺距P、导程S之间的关系为：
S=n·P
五、旋向
沿轴线方向看，顺时针方向旋转的螺纹成为右旋螺纹，逆时针旋转的螺纹称为左旋螺纹。
螺纹的牙型、大径、螺距、线数和旋向称为螺纹五要素，只有五要素相同的内、外螺纹才能互相旋合。
螺纹系列标准介绍
螺纹系列标准介绍1螺纹分类螺纹按用途分为四大类紧固螺纹传动螺纹管螺纹专用螺纹1.1 紧固螺纹紧固螺纹包括普通螺纹小螺纹（公称直径＜1.5㎜）超细牙螺纹热镀锌螺纹高温螺纹过渡配合螺纹过盈配合螺纹航空航天螺纹（军标螺纹）惠氏螺纹（英制螺纹）也有称为威氏螺纹有标准，未纳入我国国家标准统一螺纹（美标英制螺纹）未纳入标准和我国国家标准1.2 传动螺纹传动螺纹包括梯形螺纹锯齿形螺纹传动螺纹也可以应用于紧固。
1.3 管螺纹管螺纹包括55°管螺纹（英标）60°管螺纹（美标）也称为布氏锥管螺纹米制管螺纹1.4 专用螺纹专用螺纹包括石油螺纹气瓶螺纹自攻螺纹瓶口螺纹光学仪器螺纹灯口螺纹等2. 现行螺纹和螺纹量规标准3-1997 普通螺纹收尾、肩距、退刀槽和倒角192-2003 普通螺纹基本牙型193-2003 普通螺纹直径及螺距系列196-2003 普通螺纹基本尺寸197-2003 普通螺纹公差1167-1996 过渡配合螺纹1181-1998 过盈配合螺纹1414-2003 普通螺纹管路系列1415-1992 米制锥螺纹1581-1979 米制锥螺纹量规2350-1980 液压气动系统及元件活塞杆螺纹型式和尺寸系列2516-2003 普通螺纹极限偏差3934-1983 普通螺纹量规4749-1993 石油钻杆接头螺纹量规5280-1985 自攻螺钉用螺纹5796.1-1986 梯形螺纹牙型5796.2-1986 梯形螺纹直径及螺距系列5796.3-1986 梯形螺纹基本尺寸5796.4-1986 梯形螺纹公差及配合6559-1986 自攻锁紧螺钉的螺杆粗牙普通螺纹系列7306.1-2000 55°密封管螺纹第1部分：圆柱内螺纹及圆锥外螺纹7306.2-2000 55°密封管螺纹第2部分：圆锥内螺纹及圆锥外螺纹7307-2001 55°非密封管螺纹8124-1987 梯形螺纹量规技术条件8125-1987 梯形螺纹量规型式和尺寸8335-1998 气瓶专用螺纹8336-1998 气瓶专用螺纹量规9144-2003 普通螺纹优选系列9145-2003 普通螺纹中等精度、优选系列的极限尺寸9146-2003 普通螺纹粗糙精度、优选系列的极限尺寸9253.1-1999 石油钻杆接头螺纹9253.2-1999 石油天然气工业套管、油管和管线管螺纹的加工、测量和检验9253.8-1995 石油钻杆螺纹9253.9-1995 石油钻杆螺纹量规9765-1997 轮胎气门嘴螺纹10920-1989 普通螺纹量规型式和尺寸10922-1989 非螺纹密封的管螺纹量规10932-1989 螺纹千分尺12359-1990 梯形螺纹极限尺寸12716-2002 60°密封管螺纹13576.1-1992 锯齿形（3°、30°）螺纹牙型13576.2-1992 锯齿形（3°、30°）螺纹直径及螺距系列13576.3-1992 锯齿形（3°、30°）螺纹基本尺寸13576.4-1992 锯齿形（3°、30°）螺纹公差及配合14038-1993 气缸气门螺纹14791-1993 螺纹术语15054.1-1994 小螺纹牙型15054.2-1994 小螺纹直径及螺距系列15054.3-1994 小螺纹基本尺寸15054.4-1994 小螺纹公差15054.5-1994 小螺纹极限尺寸15756-1995 普通螺纹极限尺寸17194-1997 电气导管电气安装用导管的外径和导管及配件的螺纹17449-1998 包装玻璃容器螺纹瓶口尺寸18052-2000 套管、油管和管线管螺纹的测量和检验方法18685-2002 搓、滚制普通螺纹前的毛坯尺寸3.1-2003 螺纹第1部分：通用要求3.1-2003 螺纹第2部分：螺栓和螺母螺纹3.1-2003 螺纹第3部分：管路件螺纹的极限尺寸3326-1999 量针7912-1999 商品紧固件的普通螺纹选用系列7981-1999 螺纹样板8240-1999 光学仪器用目镜螺纹9193-1999 搓（滚）制普通螺纹前的毛坯直径9313-1999 光学仪器特种细牙螺纹10031-1999 用螺纹密封的管螺纹量规965-4:1998 一般用途米制螺纹公差第4部分：热镀锌外螺纹的极限尺寸，及其相配合的内螺纹为热镀后攻丝，内螺纹的公差带位置为H或G 965-5:1998 一般用途米制螺纹公差第5部分：内螺纹的极限尺寸，及其相配合的为热镀锌外螺纹，热镀前外螺纹的最大尺寸在公差带h位置上 B1.1-1989 英寸制统一螺纹B1.20.1-1983 一般用途管螺纹B1.20.3-1976 干密封管螺纹84-1956 惠氏螺纹3. 常用螺纹术语相关标准 14791-1993 螺纹术语3.1 一般术语3.2 及牙型相关的术语3.3 及直径相关的术语3.4 及螺距相关的术语3.5 及配合相关的术语3.6 及公差和检验相关的术语3.7 几个应注意理解的问题3.7.1 关于螺纹的完整性我国标准中，“不完整螺纹”是指牙顶不完整、而牙底完整的螺纹。
常用螺纹的类型特点和应用
表）。
规牙 距
粗
细
格牙
牙
规 极格 细牙
称牙
呼粗 径牙
数 细韦
牙 氏牙
M 0.
0.3
35
5
42 # .9
40 8 4
M 0. 47
0.5
63 # .5
32 0 4
M 0. 58
0.5
84 # .2
32 6 3
M 1.
0.7
60
5
14 0# .8
24 2 3
M 1.
0.7
70
5
15 2# .5
24 8 2
一般联接多用粗牙螺纹，细 牙螺纹常用于细小零件，薄壁管件或 受冲击、振动和变载荷的联接中，也 可作为微调机构的调整螺纹用。
牙型为等腰三角形，牙 型角 α＝55°，牙顶有较大的圆角， 内外螺纹旋合后无径向间隙，管螺纹 为英制细牙螺纹，尺寸代号为管子的 内螺纹大径。适用于管接头、旋塞、
1
用螺纹密封 的管螺纹
牙 .45 .5 .6 .7 .8 .0 .2 0 0 2 2 4 4 0
细0 0 0 0 0 0 1 4 4 4 3 3 2 2
牙 .35 .35 .35 .5 .5 .75 .0 8 4 0 6 2 8 8
5、钻尾螺丝：钻尾螺丝有 CSD（机械牙），BSD（自攻 AB 牙）两种。其牙
距或牙数可分别参考机械螺丝（CSD 牙）和自攻螺丝（BSD 牙）。
（二）、传动螺纹：牙形有梯形、矩形、锯形及三角形等。 （三）、密封螺纹：用于密封连接，主要是管用螺纹、锥螺纹与锥管螺纹。
二、螺纹配合等级：
螺纹配合是旋合螺纹之间松或紧的大小，配合的等级是作用在内外螺纹上偏差
和公差的规定组合。
NPT牙T牙G牙的区别
N P T牙、P T牙、管螺纹的区别一、NPT牙NPT就是一般用途的美国标准锥管螺纹。
其中N表示National(American)美国国家标准，P表示PIPE管子，T表示TAPER锥形，牙型角为60°。
这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。
国家标准可查阅GB/T12716-1991我必须注意：在做ANSI规范中须使用NPT牙哦！二、PT牙PT牙为英制锥螺纹，牙型角为55°，密封中最常用。
多用在欧洲和英联邦国家，其实在台湾日本JIS规范也走英制规范，而中国其实也是使用英制螺牙。
属惠氏螺纹家族。
国家标准可查阅GB/T7306-2000。
英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。
另外，在实际配小管径管路中，常使用NIPPLE，目的就是外购来的NIPPLE 壁厚相对较厚，能保证攻牙部份的强度，同时主管路又不需要厚管壁，这样是为了节约成本。
PF牙是管用平行螺纹。
我必须注意：在做JIS规范中须使用PT牙等等哦！三、其它G是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为G代表圆柱螺纹．国家标准可查阅GB/T7307-2001G是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
四、索性再来一些，一次喂到饱1、英寸制统一螺纹的识别英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
螺纹牙型标准
螺纹牙型标准一、螺距标准螺距是指螺纹线在旋转一圈所经过的距离。
在不同的标准和场合下，螺距的标准也会有所不同。
常见的螺距标准有公制标准和管螺纹标准等。
在这些标准中，每种标准都有自己的具体数值规定，以满足不同的使用需求。
二、牙型角标准牙型角是指螺纹牙型与轴线之间的夹角。
常见的牙型角标准有60度和55度两种。
其中，60度牙型角是国际上通用的标准，主要应用于螺纹种类如G螺纹和Rp螺纹等；而55度牙型角主要应用于密封管螺纹和圆锥管螺纹等。
此外，还有其他一些特殊的牙型角标准，如30度和45度等，但应用较少。
三、螺纹中径标准螺纹中径是指在螺纹中的一个假想圆柱的直径，该圆柱在所有牙侧之间的直径均为一致。
螺纹中径是决定螺纹配合精度的重要参数，因此需要严格控制其公差范围。
在不同的标准和场合下，中径的标准也会有所不同。
四、牙型高度标准牙型高度是指螺纹牙型在垂直方向上的高度。
在一定的范围内，牙型高度越大，承载能力越强，但同时也增加了螺纹的摩擦阻力。
因此，牙型高度的选择需要综合考虑承载能力和使用效率等因素。
五、螺纹精度标准螺纹精度是指螺纹加工的精确程度。
不同的使用场合和要求需要不同精度的螺纹。
在这些标准中，每种标准都有自己的具体数值规定，以满足不同的使用需求。
六、螺纹旋合长度标准螺纹旋合长度是指内外螺纹在旋合状态下的有效长度。
在一定的范围内，旋合长度越长，旋合稳定性越好，但同时也增加了加工的难度和成本。
因此，旋合长度的选择也需要综合考虑使用场合和加工成本等因素。
七、螺纹公差标准螺纹公差是指实际加工出的螺纹尺寸与理论尺寸之间的允许偏差范围。
公差的大小直接影响到螺纹的配合精度和使用性能。
因此，需要严格控制公差范围以保证其满足使用要求。
这些标准中，每种标准都有自己的具体数值规定，以满足不同的使用需求。
螺纹角度 牙型角
螺纹角度牙型角螺纹角度和牙型角是与螺纹相关的两个重要参数，下面将分别对这两个概念进行解释。
1.螺纹角度螺纹角度是指螺纹的斜率，即螺纹的上下两相邻螺纹之间的夹角。
螺纹角度是螺纹的重要参数之一，它决定了螺纹的牙距和加工工艺。
常见的螺纹角度有三种：-米制螺纹角度为60°。
这是最常见的螺纹角度，在米制螺纹中使用广泛。
同时，60°螺纹角度也是标准的ISO制定的角度。
-英制螺纹角度为55°。
这是英制螺纹常用的角度，比较特殊，与米制螺纹不同。
-丝锥的螺纹角度为60°。
丝锥是一种用来加工内螺纹的工具，其角度与米制螺纹一致。
螺纹的角度选择要结合具体的使用要求和工艺要求来决定。
螺纹角度越大，螺纹的牙距就越小，承载能力也越大；相反，螺纹角度越小，螺纹的牙距就越大，但承载能力减小。
因此，在选择螺纹角度时需要综合考虑各种因素，如承载能力、连接强度、加工难度等。
2.牙型角牙型角是指螺纹的牙顶和牙底的夹角，也叫牙顶角或牙底角。
牙型角常用于螺纹的设计和检验，对于螺纹的质量和牙型的可靠性具有重要作用。
牙型角主要有以下几种：-三角形牙型角：对应于三角形螺纹，例如V型螺纹和三棱螺纹。
三棱螺纹的牙型角为60°，V型螺纹的牙型角可以是60°或其他角度。
-矩形牙型角：对应于矩形螺纹，矩形螺纹的牙型角为90°，即牙底和牙顶呈直角。
-梯形牙型角：对应于梯形螺纹，梯形螺纹的牙型角一般为30°至45°不等。
牙型角的选取要根据具体的使用要求和工艺要求，以及材料的性质来确定。
牙型角越大，螺纹的强度和疲劳寿命越高，但加工难度也越大；相反，牙型角越小，螺纹的加工和使用方便，但强度和疲劳寿命相对较低。
因此，在设计和选择牙型角时需要综合考虑材料的强度和使用环境等因素。
总之，螺纹角度和牙型角是螺纹设计中的两个重要参数，它们不仅影响着螺纹的牙距和牙型，还直接关系着螺纹的承载能力、连接强度和加工难度等。
NPT牙、PT牙、G牙的区别之欧阳歌谷创作
NPT牙、PT牙、管螺纹的区别欧阳歌谷（2021.02.01）一、NPT牙NPT就是一般用途的美国标准锥管螺纹。
其中N表示National(American)美国国家标准，P表示PIPE管子，T表示TAPER锥形，牙型角为60°。
这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。
国家标准可查阅 GB/T127161991我必须注意：在做ANSI规范中须使用NPT牙哦！二、PT牙PT牙为英制锥螺纹，牙型角为55°，密封中最常用。
多用在欧洲和英联邦国家，其实在台湾日本JIS规范也走英制规范，而中国其实也是使用英制螺牙。
属惠氏螺纹家族。
国家标准可查阅GB/T73062000。
英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。
另外，在实际配小管径管路中，常使用NIPPLE，目的就是外购来的NIPPLE壁厚相对较厚，能保证攻牙部份的强度，同时主管路又不需要厚管壁，这样是为了节约成本。
PF牙是管用平行螺纹。
我必须注意：在做JIS规范中须使用PT牙等等哦！三、其它G 是55度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅 GB/T7307G是管螺纹的统称(Guan)，55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
四、索性再来一些，一次喂到饱1、英寸制统一螺纹的识别英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
了解NPT牙&PT牙等管螺牙
一、NPT牙
NPT就是一般用途的美国标准锥管螺纹。
其中N表示National （American）美国国家标准，P表示PIPE管子，T表示TAPE R锥形，牙型角为60°。
这种管螺纹在北美地区常用，或在使用ANSI规范中经常看到。
国家标准可查阅 GB/T 12716-1991
我必须注意：在做ANSI规范中须使用NPT牙哦！
二、PT牙
PT牙为英制锥螺纹，牙型角为55°，密封中最常用。
多用在欧洲和英联邦国家，其实在台湾日本JIS规范也走英制规范，而中国其实也是使用英制螺牙。
属惠氏螺纹家族。
国家标准可查阅 GB/T7306-2000。
英制管螺纹是细牙螺纹，因为粗牙螺纹的牙深大，会严重的降低所切螺纹外径管子的强度。
另外，在实际配小管径管路中，常使用NIPPLE，目的就是外购来的NIPPLE壁厚相对较厚，能保证攻牙部份的强度，同时主管路又不需要厚管壁，这样是为了节约成本。
PF牙是管用平行螺纹。
必须注意：在做JIS规范中须使用PT牙等等哦！
三、其它一
G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族．标记为 G 代表圆柱螺纹．国家标准可查阅
GB/T7307-2001
G是管螺纹的统称（Guan），55，60度的划分属于功能性的，俗称管圆。
即螺纹由一圆柱面加工而成。
ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，老国标标注为Rc
公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别，
公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。
公制螺纹用公制单位，美英制螺纹用英制单位。
管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。
公称直径是指所连接的管道直径，显然螺纹大径比公称直径大。
1/4，1/2，1/8是英制螺纹的公称直径，单位是英寸。
四、其它二
1、英寸制统一螺纹的识别
英寸制统一螺纹，在英寸制国家广泛采用，该类螺纹分三个系列：粗牙系列UNC，细牙系列UNF，特细牙系列UNFF，外加一个定螺距系列UN。
标注方法：螺纹直径—每英寸牙数系列代号—精度等级
示例：粗牙系列 3/8—16 UNC—2A
细牙系列 3/8—24 UNF—2A
特细牙系列 3/8—32 UNFF—2A
定螺距系列 3/8—20 UN—2A
第一位数字3/8表示螺纹外径，单位为英寸，转换为米制单位mm要乘以25.4，即3 /8×25.4=9.525mm；第二、三位数字16、24、32、20为每英寸牙数（在25.4m m长度上的牙数）；第三位以后的文字代号UNC、UNF、UNFF、UN为系列代号，最后两位2A为精度等级。
2 、55°圆柱管螺纹的转化
55°圆柱管螺纹，来源于英寸制系列，但米制和英寸制国家均广泛采用，用于输送液体经、气体和安装电线的管接头与管子的联接，然而，各国的代号不同，应按下表（对照表）中的国外代号转化为我国代号，现将各国的55°圆柱管螺纹代号列于下表。
国别代号
中国 G
日本 G、PF
英国 BSP、BSPP
法国 G
德国 R（内螺纹）、K（外螺纹）
前苏联 G、TPУБ
ISO Rp
3、55°圆锥管螺纹的转化
55°圆锥管螺纹，是指螺纹的牙型角为55°、螺纹具有1：16的锥度。
该系列螺纹在世界上应用广泛，它的代号，各国规定不同，见下表。
按下表中的国外代号转化为我国代号。
国别代号
中国 ZG、R（外螺纹）
英国 BSPT、 R（外螺纹）、Rc（内螺纹）
法国 G（外螺纹）、R（外螺纹）
德国 R（外螺纹）
日本 PT、R
ISO R（外螺纹）、Rc（内螺纹）
4、60°圆锥管螺纹的转化
60°圆锥管螺纹是指牙型角为60°、螺纹锥度为1：16的管螺纹，此系列螺纹在我国机床行业和美国、前苏联应用。
它的代号，我国过去规定为K，后来规定为Z，现在改为NPT。
螺纹代号对照表见下表。
国别代号
中国 Z（旧） NPT（新）
美国 NPT
苏联 B
5、55°梯形螺纹的转化
梯形螺纹是指牙型角为30°的米制梯形螺纹。
该系列螺纹，国内外比较统一，其代号也相当一致，螺纹代号见下表。
国别代号
中国 T（旧） Tr（新）
ISO Tr
德国 Tr
前苏联 Tr
五、螺纹种类，
依螺纹用途不同可分为：
1、国际公制标准螺纹（International Metric Thread System）：
我国国家标准CNS 采用之螺纹。
牙顶为平面，易於车削，牙底则为圆弧形，以增加螺纹强度。
螺纹角为60 度，规格以M 表示。
公制螺纹可分粗牙及细牙二种。
表示法如M8x1.25。
（M：代号、8：公称直径、1.25：螺距）。
2、美国标准螺纹（American Standard Thread）：
螺纹顶部与根部皆为平面，强度较佳。
螺纹角亦为60 度，规格以每英寸有几牙表示。
此种螺纹可分为粗牙（NC）；细牙（NF）；特细牙（NEF）三级。
表示法如1/2-10NC。
（1/2：外径；10：每寸牙数；NC代号）。
3、统一标准螺纹（Unified Thread）：
由美国、英国、加拿大三国共同制订，为目前常用之英制螺纹。
螺纹角亦为60 度，规格以每英寸有几牙表示。
此种螺纹可分为粗牙（UNC）；细牙（U NF）；特细牙（UNEF）。
表示法如1/2-10UNC。
（1/2：外径；10：每寸牙数；U NC代号）
4、V形螺纹（Sharp V Thread）：
顶部与根部均成尖状，强度较弱，亦坏不常使用。
螺纹角为60 度。
5、惠式螺纹（Whitworth Thread）：
英国国家标准采用之螺纹。
螺纹角为55 度，表示符号为”W”。
适用於滚压法制造。
表示法如W1/2-10。
（1/2：外径；10：每寸牙数；W代号）。
6、圆螺纹（Knuckle Thread）：
为德国DIN 所定之标准螺纹。
适用於灯泡、橡皮管之连接。
表示符号为”Rd”。
7、管用螺纹（Pipe Thread）：
为防止泄漏用的螺纹，经常用於气体或液体之管件连结。
螺纹角为55 度，可分为直管螺纹代号为”P.S.、N.P.S.”和斜管螺纹代号为”N.P.T.”，其锥度为1：16，即每尺3/ 4 寸。
8、方螺纹（Square Thread）：
传动效率大，仅次於滚珠螺纹，而磨损后无法用螺帽调整，为其缺点。
一般用於虎钳之螺杆及起重机之螺纹。
9、梯形螺纹（Trapezoidal Thread）：
又称爱克姆螺纹。
传动效率较方螺纹稍小，但磨损后可用螺帽调整。
公制之螺纹角为3 0 度、英制之螺纹角为29 度。
一般用於车床之导螺杆。
表示符号为”Tr”。
10、锯齿形螺纹（Buttress Thread）：
又称斜方螺纹，只适於单方向传动。
如螺旋千斤顶、加压机等。
表示符号为”Bu”。
11、滚珠螺纹：
为传动效率最好之螺纹，其制造困难，成本极高，乃用於精密之机械上。
如数控工具机之导螺杆。
英制螺栓之表示法：
LH 2N 5/8 × 3 - 13 UNC-2A
（1）LH为左螺纹（RH为右螺纹，可省略）。
（2）2N双线螺纹。
（3）5/8 英制螺纹，外径 5/8 ”。
（4）3 螺栓长度3”。
（5）13 螺纹每寸牙数13 牙。
（6）UNC统一标准螺纹粗牙。
（7）2 级配合，外螺纹（3：紧配合；2：中配合；1：松配合） A:外螺纹（可省略） B:内螺纹
英制螺纹：
英制螺纹之大小，通常以螺纹上每寸长度有若干螺纹数表示，简称为「每寸牙数」，恰等於螺距之倒数。
例如每寸8 牙之螺纹，其螺距为1/8 寸。
