隧道钢架施工作业指导书

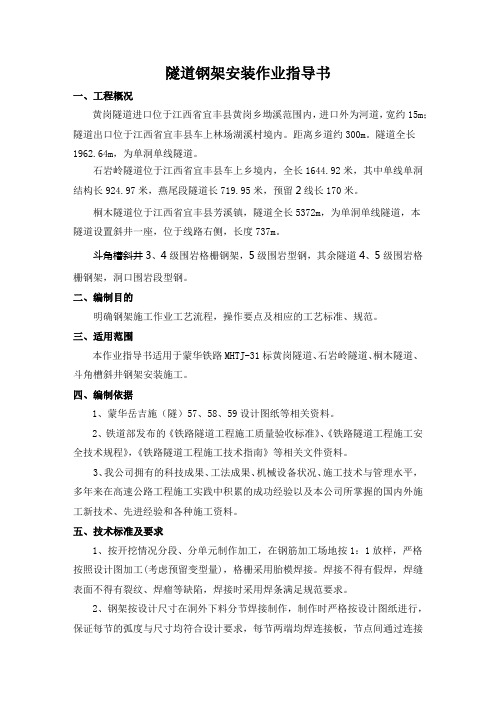

隧道钢架安装作业指导书(1)
隧道钢架安装作业指导书一、工程概况黄岗隧道进口位于江西省宜丰县黄岗乡坳溪范围内，进口外为河道，宽约15m；隧道出口位于江西省宜丰县车上林场湖溪村境内。
距离乡道约300m。
隧道全长1962.64m，为单洞单线隧道。
石岩岭隧道位于江西省宜丰县车上乡境内，全长1644.92米，其中单线单洞结构长924.97米，燕尾段隧道长719.95米，预留2线长170米。
桐木隧道位于江西省宜丰县芳溪镇，隧道全长5372m，为单洞单线隧道，本隧道设置斜井一座，位于线路右侧，长度737m。
斗角槽斜井3、4级围岩格栅钢架，5级围岩型钢，其余隧道4、5级围岩格栅钢架，洞口围岩段型钢。
二、编制目的明确钢架施工作业工艺流程，操作要点及相应的工艺标准、规范。
三、适用范围本作业指导书适用于蒙华铁路MHTJ-31标黄岗隧道、石岩岭隧道、桐木隧道、斗角槽斜井钢架安装施工。
四、编制依据1、蒙华岳吉施（隧）57、58、59设计图纸等相关资料。
2、铁道部发布的《铁路隧道工程施工质量验收标准》、《铁路隧道工程施工安全技术规程》，《铁路隧道工程施工技术指南》等相关文件资料。
3、我公司拥有的科技成果、工法成果、机械设备状况、施工技术与管理水平，多年来在高速公路工程施工实践中积累的成功经验以及本公司所掌握的国内外施工新技术、先进经验和各种施工资料。
五、技术标准及要求1、按开挖情况分段、分单元制作加工，在钢筋加工场地按1：1放样，严格按照设计图加工(考虑预留变型量)，格栅采用胎模焊接。
焊接不得有假焊，焊缝表面不得有裂纹、焊瘤等缺陷，焊接时采用焊条满足规范要求。
2、钢架按设计尺寸在洞外下料分节焊接制作，制作时严格按设计图纸进行，保证每节的弧度与尺寸均符合设计要求，每节两端均焊连接板，节点间通过连接板用高强螺栓连接牢靠，加工后必须进行试拼检查，严禁不合格品进场。
3、钢架应在初喷混凝土后及时架设。
4、钢架用钢材的规格、型号、材质满足设计要求和国家有关现有技术标准的规定。
隧道钢架作业指导书

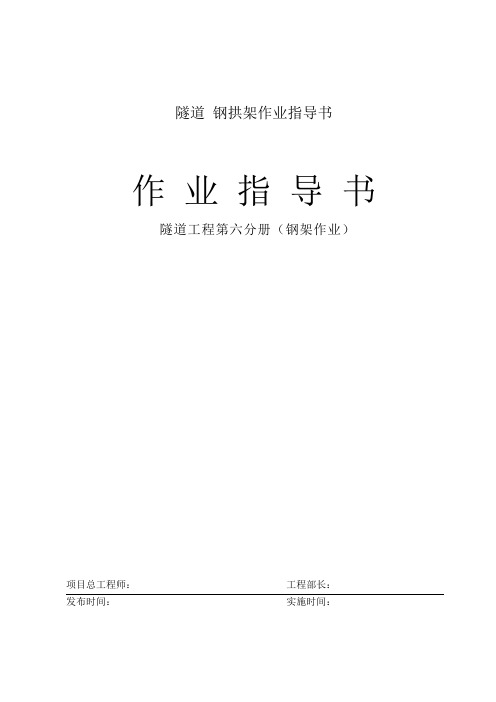

隧道钢拱架作业指导书作业指导书隧道工程第六分册（钢架作业）项目总工程师：工程部长：发布时间：实施时间：钢架作业指导书1.适应范围适应于新建隧道。
2.作业准备2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2外业技术准备施工作业层所涉及的各种外部技术资料的搜集。
修建生活房屋。
配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。
3.技术要求3.1为保证钢架的加工质量，应在隧道洞口场地上严格作业，规范施工，要按1：1放样，严格控制轴线、尺寸。
3.2钢架加工后进行试拼，观察有无扭曲翘曲现象，周边拼装允许偏差为±3cm，平面翘曲度为2cm。
3.3钢架要在开挖或喷射混凝土后及时架设。
3.4钢架安装前要清除底脚的虚碴及杂物，钢架底脚要置于牢固的基础上。
钢架要尽量密贴围岩并与锚杆焊接牢固。
3.5钢拱架拱脚要按设计要求打设Ø22mm的锁脚锚杆，锚杆长度不小于4m,对特殊地质应增加打设数量;下半部开挖后钢架要及时落底接长,封闭成环。
3.6为增强钢架的整体稳定性，要将钢架与纵向连接筋、结构锚杆、定位系筋和锁脚锚杆焊接牢固。
4.施工工艺框图施工工艺框图如下5.施工要求5.1施工方法5.1.1钢架按设计图加工，采用洞外按1∶1比例放样加工，各单节制作焊接完成后，先试拼合格后再运进洞内安装。
5.1.2安装前先准确定出每榀钢架的位置，清理拱角或墙角的松碴，钢架底角应置于牢固的基础上。
处理欠挖部位至设计断面，钢架按设计位置拼装，钢架与封闭砼之间间隙大时增设垫块定位，沿钢架外缘每隔2m应用钢锲或混凝土预制块锲紧。
钢架应尽量密贴围岩并与锚杆焊接牢固，两排钢架间纵向按设计要求用钢筋联接，形成纵向连接体系。
隧道钢架施工作业指导书
隧道钢架施工作业指导书预览说明:预览图片所展示的格式为文档的源格式展示,下载源文件没有水印,内容可编辑和复制×××项目×××工程编号：QJZDS-05 钢架施工作业指导书单位：编写：审核：批准：×年×月×日发布×年×月×日实施×××工程钢架施工作业指导书1.适用范围适用于公路、铁路、市政格栅钢架及型钢钢架的隧道钢架支护施工（本作业指导书质量控制以铁路为例进行编制）。
2. 作业准备2.1．内业技术准备应在开工前组织技术人员认真学习实施性施工组织设计，阅读和审核设计图纸，熟悉规范和技术标准。
制定安全环保措施、应急预案等。
对班组作业人员进行岗前培训及技术交底。
型钢拱架大样尺寸交底时应考虑隧道开挖断面预留沉降量引起的断面尺寸变化。
2.2．外业准备钢架加工场地的布置及地面硬化，加工场内分区明显、合理（原材料堆放区、加工区、成品区、废料堆放区）；在加工区内进行钢架分节段大样放样，制作钢架模型并固定。
各项标示醒目、齐全。
机具设备调试性能良好。
3.技术要求隧道钢架支护分为型钢钢架和格栅钢架两种，型钢钢架主要由工字钢弯制而成，格栅钢架主要由四根Φ22或Φ25主筋和其它钢筋制成。
Ⅳ级围岩采用格珊钢架，Ⅴ级围岩采用型钢拱架。
隧道各部开挖完成初喷砼后，分单元及时安装钢架，采用与定位锚杆、径向系统锚杆以及双侧锁脚锚杆（或锚管）固定，纵向采用Φ22钢筋连接，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。
4. 施工程序与工艺流程钢架施工工艺流程见图1图1 钢架施工工艺流程图5.施工作业要求5.1 钢架加工5.1.1型钢钢架加工：加工场地用砼硬化，精确抹平，按设计放出加工大样。
钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。
隧道钢支撑作业指导书
隧道钢支撑施工指导书一.编制目的为防止隧道钢拱架间距，钢板连接等问题，保证施工安全和正常进行，编制钢支撑施工作业指导书指导施工。
二.工程地质及水文概述隧址区中风化岩体较完整，裂隙不发育。
进口端掩体发育有两种裂隙:①51°∠77°,裂隙面较平直，多呈闭合状，局部张开0.5~3mm，泥质填充，延伸约0.5~1.5m,发育间距2~3条/m，结合程度一般；②148°∠81°,裂面较平直，张开1~4mm，无充填或部分泥质充填，延伸约1~2m，发育间距2~3条/m，结合程度一般。
出口端岩体中发育有两种裂隙：①210°∠75,裂面较平直，多呈闭合状，局部张开0.5~2mm，泥质填充，延伸约1~2m,发育间距2~3条/m，结合程度一般；②294°∠80°,裂面较平直，张开0.5~3mm，局部泥质充填，延伸约0.5~1.5m，发育间距2~3条/m，结合程度一般。
三.钢支撑施工（一）、加工准备：钢支撑制作之前检查工字钢的尺寸是否符合图纸和规范要求，检查合格后进行钢支撑的制作；制作时检查工字钢的弯曲半径，以保证钢支撑尺寸符合要求，同时检查连接板的尺寸和厚度，螺栓孔的位置必须准确，以保证连接板的连接平顺。
（二）、测量定位：钢筋网片施工完成后，测量放出每榀工字钢的位置，作出明显标识。
（三）、就位：人工配合装载机运输入洞，安装就位。
安装误差控制在±50mm。
钢支撑应靠紧岩面，其与围岩间隙不得用片石回填，而应用喷射混凝土填实。
（四）、钻孔安装锁脚锚杆，焊接连接筋。
钢支撑支护，钢支撑在安装时要严格控制钢支撑的间距不得大于5cm，钢支撑之间必须用连接筋连接，拱脚必须放在牢固的基础上，拱脚标高不足时，不得用块石、碎石垫砌，应用钢板进行调整，或用混凝土浇注，强度不小于C20。
（五）定位工字钢1、钢支撑安装前先检查工字钢材料、类型、规格、质量以及性能是否与设计相符；2、检查工字钢放线尺寸，控制在±50mm内。
隧道钢支撑作业指导书
隧道钢支撑作业指导书第一篇：隧道钢支撑作业指导书隧道钢支撑施工指导书一.编制目的为防止隧道钢拱架间距，钢板连接等问题，保证施工安全和正常进行，编制钢支撑施工作业指导书指导施工。
二.工程地质及水文概述隧址区中风化岩体较完整，裂隙不发育。
进口端掩体发育有两种裂隙:①51°∠77°,裂隙面较平直，多呈闭合状，局部张开0.5~3mm，泥质填充，延伸约0.5~1.5m,发育间距2~3条/m，结合程度一般；②148°∠81°,裂面较平直，张开1~4mm，无充填或部分泥质充填，延伸约1~2m，发育间距2~3条/m，结合程度一般。
出口端岩体中发育有两种裂隙：①210°∠75,裂面较平直，多呈闭合状，局部张开0.5~2mm，泥质填充，延伸约1~2m,发育间距2~3条/m，结合程度一般；②294°∠80°,裂面较平直，张开0.5~3mm，局部泥质充填，延伸约0.5~1.5m，发育间距2~3条/m，结合程度一般。
三.钢支撑施工（一）、加工准备：钢支撑制作之前检查工字钢的尺寸是否符合图纸和规范要求，检查合格后进行钢支撑的制作；制作时检查工字钢的弯曲半径，以保证钢支撑尺寸符合要求，同时检查连接板的尺寸和厚度，螺栓孔的位置必须准确，以保证连接板的连接平顺。
（二）、测量定位：钢筋网片施工完成后，测量放出每榀工字钢的位置，作出明显标识。
（三）、就位：人工配合装载机运输入洞，安装就位。
安装误差控制在±50mm。
钢支撑应靠紧岩面，其与围岩间隙不得用片石回填，而应用喷射混凝土填实。
（四）、钻孔安装锁脚锚杆，焊接连接筋。
钢支撑支护，钢支撑在安装时要严格控制钢支撑的间距不得大于5cm，钢支撑之间必须用连接筋连接，拱脚必须放在牢固的基础上，拱脚标高不足时，不得用块石、碎石垫砌，应用钢板进行调整，或用混凝土浇注，强度不小于C20。
（五）定位工字钢1、钢支撑安装前先检查工字钢材料、类型、规格、质量以及性能是否与设计相符；2、检查工字钢放线尺寸，控制在±50mm内。

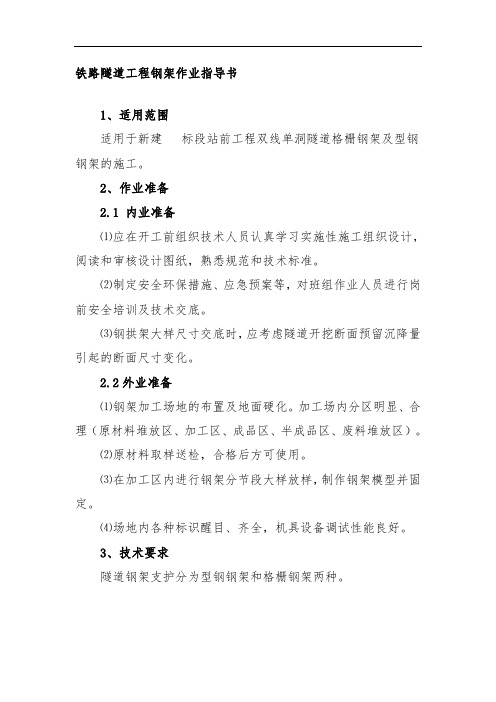

铁路隧道工程钢架作业指导书
铁路隧道工程钢架作业指导书1、适用范围适用于新建标段站前工程双线单洞隧道格栅钢架及型钢钢架的施工。
2、作业准备2.1 内业准备⑴应在开工前组织技术人员认真学习实施性施工组织设计，阅读和审核设计图纸，熟悉规范和技术标准。
⑵制定安全环保措施、应急预案等，对班组作业人员进行岗前安全培训及技术交底。
⑶钢拱架大样尺寸交底时，应考虑隧道开挖断面预留沉降量引起的断面尺寸变化。
2.2外业准备⑴钢架加工场地的布置及地面硬化。
加工场内分区明显、合理（原材料堆放区、加工区、成品区、半成品区、废料堆放区）。
⑵原材料取样送检，合格后方可使用。
⑶在加工区内进行钢架分节段大样放样，制作钢架模型并固定。
⑷场地内各种标识醒目、齐全，机具设备调试性能良好。
3、技术要求隧道钢架支护分为型钢钢架和格栅钢架两种。
隧道各部开挖完成初喷砼后，分单元及时安装钢架，采用与定位锚杆、径向系统锚杆以及双侧锁脚锚管固定，纵向采用Φ22钢筋连接，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。
4、施工程序与工艺流程及施工要求隧道钢架支护分为型钢钢架和格栅钢架两种，型钢钢架主要由工字钢弯制而成，格栅钢架主要由Φ22钢筋制成。
隧道各部开挖完成初喷砼后，分单元及时安装钢架，采用与定位锚杆、径向锚杆以及双侧锁脚锚管固定，纵向采用Φ22钢筋连接，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。
钢架施工工艺流程图见图6-1。
图 4-1 钢架施工工艺流程图4.1 钢架加工4.1.1 型钢钢架加工加工场地用砼硬化，精确抹平，按设计放出加工大样。
钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。
各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm；型钢钢架平放时，平面翘曲小于2cm。
4.1.2 格栅钢架加工格栅钢架在现场设计的工装台上加工。
工作台为δ=20mm的钢板制成，其上根据不同断面的钢架主筋轮廓放样成钢筋弯曲模型。
隧道型钢钢架施工作业指导书
钢架在钢筋棚内制作，在掌子面开挖初喷完成后立即进行安装。
钢架应按照相关要求对原材料进行检验合格后使用，原材料应清洁、无损伤及片状铁锈。
一 技术要求1 钢架应按设计位置安设,钢架之间必须用钢筋纵向连接，并要保证焊接质量。
钢架安设过程中当钢架与围岩之间有较大的空隙时，沿钢架外缘每隔2m应用混凝土预制块楔紧。
2 钢拱架的拱脚采用纵向托梁和锁脚锚管等措施加强支承。
3 钢架应尽可能多地与锚杆露头及钢筋网焊1接，以增强其联合支护的效应。
4 喷射混凝土时，要将钢架与岩面之间的间隙喷射饱和达到密实。
5 喷射混凝土应分层次分段喷射完成，初喷混凝土应尽早进行“早喷锚”，复喷混凝土应在量测指导下进行，即“勤量测”的基本原则，以保证喷射混凝土的复喷适时有效。
6 型钢钢架应采用冷弯成型，钢架加工的焊接不得有假焊，焊缝表面不得有裂纹、焊瘤等缺陷。
7 每榀钢架加工完成后应放在水泥地面上试拼，周边拼装允许误差为±3cm，平面翘曲应小于22cm。
8 钢架应在初喷混凝土后及时架设, 各节钢架间以螺栓连接，连接板必须密贴。
9 钢架安装前应清除底脚下的虚碴及杂物,钢架底脚应置于牢固的基础上。
二 施工工艺流程及操作要点1型钢钢架施工工艺流程见图1。
342 施工要点2.1 型钢钢架加工2.1.1 加工场地用砼硬化，精确抹平，按设计放出加工大样。
2.1.2 钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。
2.1.3 各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于3cm；型钢钢架平放时，平面翘曲小于2cm。
2.2 型钢钢架安装52.2.1 为保证钢架位置安设准确，隧道开挖时在钢架的各连接处预留连接板凹槽。
初喷砼时，在凹槽处打入木楔，为架设钢架留出连接板（和槽钢）位置。
2.2.2 钢架按设计位置安设，在安设过程中当钢架和初喷层之间有较大间隙应每隔2m用砼预制块楔紧，钢架背后用喷砼填充密实。
新建兰渝铁路隧道钢架施工作业指导书
新建兰渝铁路隧道钢架施工作业指导书新建兰渝铁路广元至重庆段某标段隧道工程编号：隧道钢架施工作业指导书单位：编制：审核：批准：年月日发布年月日实施兰渝铁路某标段隧道工程隧道钢架施工作业指导书11>.适用范围及目的本作业指导书适用于新建兰渝铁路某标段隧道Ⅳ、Ⅴ级围岩较差地段，在喷锚支护基础上可采用格栅钢架或型钢钢架支护措施。
具体为：Ⅳ级围岩一般衬砌断面采用格栅钢架支护，Ⅴ级加强采用型钢支架支护超前地质预报测、预报是隧道信息化施工的重要组成部分，施工阶段应将超前地质预测、预报纳入正常的施工工序中，根据地质、水文变化及时调整施工方法和采取相应的技术措施。
为了保证隧道开挖施工和衬砌施工的安全，满足设计要求，符合规范规定，特编制本作业指导书。
7><2.施工工程概况新建兰渝铁路某标正线双线隧道共<29座，隧道总长<21<273m，其中正线新建双线隧道<26座，总长<20148m，南充地区联络线新建单线隧道3座，总长11<25km。
其中500m以下短隧道<20座，500～3000m中长隧道8座，3000～10000m 长隧道1座，为芭蕉湾隧道，长度为37<26m。
大部分隧道揭露有溶洞、断层，并穿过破碎带，地质条件极其复杂，特别是长大复杂隧道，其涌水突泥等突发性地质灾害将严重危及施工安全，开展好刚架支撑加强支护是减少塌方灾害的关键工序。
3、作业内容1、钢架加工；<2、运输与架设；3、喷射混凝土。
4、质量检验标准1、原材料及成品、半成品质量检验钢筋网和钢架原材料质量必须符合工艺相关规定。
<2、钢架安装质量检验标准钢架的混凝土保护层厚度不得小于4cm，表面覆盖层厚度不得小于3cm。
钢架安装允许偏差的检查必须符合表1的规定。
表1：安装允许偏差序号项目允许偏差1间距±100 mm<2横向±50 mm3高程±50 mm4垂直度±<2o5保护层和表面覆盖层厚度-5 mm5、施工准备1、喷射过程中如有脱落地石块或混凝土块被钢筋网卡住时，及时清除。
隧道钢架施工作业指导书
隧道施工钢架施工作业指导书包家山隧道我管段钢架支护为型钢刚架，洞口地段和涌水地段采用I20型钢刚架；在Ⅴ级围岩地段和Ⅵ级围岩车行横通道交叉加强段采用I18型钢钢架，Ⅵ级围岩正常地段和Ⅲ级加强地段采用I16型钢钢架，塑性变形地段采用U29型钢钢架。
一、钢架制作钢架按设计要求在构件加工厂加工成型，将加工场地用砼硬化，按设计放出加工大样，型钢、钢筋根据工艺要求预留焊接收缩余量及切割加工余量。
1、型钢钢架型钢钢架制作由项目总工交底，工程部长复核，修理厂负责统一加工，技术干部负责验收。
要求所进型钢必须符合要求，符合设计强度，钢架弯曲采用冷弯机弯制，加工误差±1cm，钢架弯曲时平翘误差不大于2cm，保证钢架架立的垂度，对不符合要求的钢架不得用于正洞施工。
各分节连接板采用δ16钢板，连接板与型钢焊成一体，要求双面焊，焊缝饱满，保证焊接质量。
钢架加工完成后分类编号存放。
3、钢筋网钢筋网采用φ8钢筋，制作前进行校直、除锈，钢筋网在构件加工厂统一加工成片，不得在洞内绑扎。
钢筋网片制作成二种规格，一种1.0×1.0m，一种1.0×2.0m，视洞内施工情况选用，网格间距20×20cm ，在洞内焊接形成整体。
二、钢架安装施工工艺流程见图1。
图1 钢架安装施工工艺流程图1、拱架进洞前应首先检查钢架是否合格，进行试拼，检查尺寸是否正确，各部位焊接是否牢固，有无漏焊现象。
2、检查开挖断面，是否开挖到位，有无欠挖现象，若有欠挖，要提前处理，以保证钢架一次架立合格。
3、保证钢架置于稳固的基底上，施工时在钢架基脚部位预留10~15cm 原岩，待架立钢架时挖槽就位，当围岩软弱开 挖初 喷 砼测量放线架立钢架合 格焊接纵向连接筋、定位系筋复喷砼至设计厚度 监控量测信息反馈、调整支护参数钢架制作 调 整是否且富水时，在钢架基脚处增设纵向槽钢地梁，以增加基底承载力。
4、钢架架立后首先检查钢架各部结构尺寸是否正确，要求钢架平面垂直于隧道中线，其倾斜角度不大于2°，钢架标高误差控制在0～＋5cm之间，钢架任何部位偏离铅垂面不大于2cm，横向安装偏差±5cm。
隧道架设钢拱架施工作业指导书
隧道架设钢拱架施工作业指导书20.1 作业流程20.1.1 施工准备20.1.1.1 检查测绘安装地段隧道净空断面，线路中线，水平。
20.1.1.2 根据设计要求，标出钢拱架安设位置。
20.1.1.3 整理人行道、水沟、电缆槽管路等，使之不影响架设拱架底脚纵向垫木。
20.1.1.4 在拱架预定立柱两侧边墙上钻孔，预埋固定件。
20.1.1.5 检查、试拼拱架。
将每排钢拱架及配件在洞外平地上按照设计大样进行试拼，检查其高度、宽度、弧度、拼接板，眼孔位置大小等是否符合设计要求。
20.1.2 架设钢拱架立柱20.1.2.1 用电锤在标记点距轨面高1米和3米处两侧隧道边墙对称打眼2个，间距约150mm，订木屑、上好膨胀螺栓，捆绑镀锌铁线（用于固定拱架）；20.1.2.2 拆除隧道侧沟盖板，用再用木枕或短木枕头做钢拱架垫木；20.1.2.3 立钢拱架立柱，采用膨胀螺栓上捆绑的镀锌铁线固定拱架，防止拱架向线路侧倾倒；立柱架设好后采用电锤或空压机在安设好立柱的隧道边墙打眼，锚入钢筋接，防止边墙顺线路方向倾倒，并采用楔形短木头从拱架两侧打入，固定拱架立柱并用铁钉钉好。
20.1.2.4 拼装钢拱架拱圈在隧道拱圈或拱顶部位标记好拱架位置，先将拱圈B部分与立柱拼装，并上好螺栓，再将拱圈A部分与拱圈B部分拼装好上好螺栓。
拼装好后采用电锤在拱架拱圈部位打眼，锚入钢筋短接，防止顺线路方向倾倒，校正拱架后，采用楔形短木头从拱架两侧打入，固定拱圈，并用铁钉钉好，防止楔形短木头松动下落。
20.1.3 测量架设好拱架的隧道限界，合乎施工限界方可开通。
20.1.4 限界测量确认后，由工务、供电共同确认后，到车站办理送电开通区间。
20.2 主要技术标准：20.2.1 钢拱架架设时，应先将沟盖板及多余道砟清除，保证枕木垛牢固的安放下去。
20.2.2 钢拱架接头连接处焊缝厚度不得小于10mm。
20.2.3 钢拱架接头处，凿槽尺寸应保证接头钢板顺利放入。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
×××项目×××工程
编号：QJZDS-05 钢架施工作业指导书
单位：
编写：
审核：
批准：
×年×月×日发布 ×年×月×日实施
×××工程钢架施工作业指导书
适用范围
适用于公路、铁路、市政格栅钢架及型钢钢架的隧道钢架支护施工（本作业指导书质量控制以铁路为例进行编制）。
作业准备
．内业技术准备
应在开工前组织技术人员认真学习实施性施工组织设计，阅读和审核设计图纸，熟悉规范和技术标准。
制定安全环保措施、应急预案等。
对班组作业人员进行岗前培训及技术交底。
型钢拱架大样尺寸交底时应考虑隧道开挖断面预留沉降量引起的断面尺寸变化。
．外业准备
钢架加工场地的布置及地面硬化，加工场内分区明显、合理（原材料堆放区、加工区、成品区、废料堆放区）；在加工区内进行钢架分节段大样放样，制作钢架模型并固定。
各项标示醒目、齐全。
机具设备调试性能良好。
技术要求
隧道钢架支护分为型钢钢架和格栅钢架两种，型钢钢架主要由工字钢弯制而成，格栅钢架主要由四根Φ 或Φ 主筋和其它钢筋制成。
Ⅳ级围岩采用格珊钢架，Ⅴ级围岩采用型钢拱架。
隧道各部开挖完成初喷砼后，分单元及时安装钢架，采用与定位锚杆、径向系统锚杆以及双侧锁脚锚杆（或锚管）固定，纵向采用Φ 钢筋连接，钢架之间铺挂钢筋网，然后复喷混凝土到设计厚度。
施工程序与工艺流程
钢架施工工艺流程见图
图 钢架施工工艺流程图
施工作业要求
钢架加工
型钢钢架加工：
加工场地用砼硬化，精确抹平，按设计放出加工大样。
钢架弯制结合隧道开挖方法采用型钢弯制机按照隧道断面曲率分节进行弯制，弯制完成后，先在加工场地上进行试拼。
各节钢架拼装，要求尺寸准确，弧形圆顺，要求沿隧道周边轮廓误差不大于 ；型钢钢架平放时，平面翘曲小于 。
格栅钢架加工
格栅钢架在现场设计的工装台上加工。
工作台为δ 的钢板制成，其上根据不同断面的钢架主筋轮廓放样成钢筋弯曲模型。
钢架的焊接在胎模内焊接，控制变形。
按设计加工好各单元格栅钢架后，组织试拼，检查钢架尺寸及轮廓是否合格。
加工允许误差：沿隧道周边轮廓误差不大于 ，平面翘曲应小于 ，接头连接要求同类之间可以互换。
格栅钢架各单元必须明确标准类型和单元号，并分单元堆放于地面干燥的防雨蓬内。
钢架安装
一般围岩地质的钢架安装
钢架安装在掌子面开挖初喷完成后立即进行。
根据测设的位置，各节钢架在掌子面以螺栓连接，连接板应密贴。
为保证各节钢架在全环封闭之前置于稳固的地基上，安装前应清除各节钢架底脚下的虚碴及杂物。
同时每侧安设 根锁脚锚杆（或锚管）将其锁定，底部开挖完成后，底部初期支护及时跟进，将钢架全环封闭。
为保证钢架位置安设准确，隧道开挖时在钢架的各连接处预留连接板凹槽。
初喷砼时，在凹槽处打入木楔，为架设钢架留出连接板（和槽钢）位置。
钢架
按设计位置安设，在安设过程中当钢架和初喷层之间有较大间隙应每隔 用砼预制块楔紧，钢架背后用喷砼填充密实。
钢架纵向连接采用钢管（钢筋），环向间距 。
钢架落底接长在单边交错进行，每次单边接长钢架 ～ 排。
在围岩地层较好时可同时落底接长和仰拱相连并及时喷射砼。
接长钢架和上部钢架通过垫板用螺栓牢固准确连接。
架立钢架后应尽快进行喷砼作业，以使钢架与喷砼共同受力。
喷射砼分层进行，先从拱脚或墙角处由下向上喷射，防止上层喷射料虚掩拱脚（墙角）不密实，造成强度不够，拱脚（墙角）失稳。
隧道软弱地质防止钢架下沉的措施
拱部开挖安装型钢拱架后，由于软弱隧道围岩的自稳性较差以及各部开挖拉开了一定距离，钢架短时间内不能全断面闭合，有可能会出现拱顶钢架下沉，导致围岩失稳或侵入衬砌界限，因此在施工过程中需加强对钢架安装以后的监控量测，必要时采取有效措施进行加固，以防止拱顶钢架下沉。
具体措施如下：
①加强对钢架的锁脚固定措施，由于采用分部开挖方法，拱部钢架安装后，钢架暂时不能全断面封闭成环，同时软弱地质隧道拱部钢架无法座落在坚实的基岩上，因此，拱部钢架必须采取锁脚措施，将钢架两底脚牢固锁定，以防止钢架下沉或两底脚回收，钢架锁脚采用两根 的Φ 锁脚锚管锁定，锚管采用钢花管，压注水泥浆液进行锚固，如地质较差时，采用加长锁脚锚管长度和再增设一根锁脚锚管以加强钢架的稳定。
②加设钢架基础连接纵梁，扩大开挖底脚，防止钢架悬空
为防止钢架下沉，视地质情况，必要时在拱部钢架底脚增设连接纵梁，纵梁采用 槽钢，与钢架底脚采用焊接连接，以增加钢架底脚的承力面积。
③及时喷射混凝土进行覆盖
钢架安装完成后，及时进行喷射微纤维混凝土，喷射时分层、分段进行，钢架应全部被喷射混凝土覆盖，保护层厚度不得小于 。
④防止施工过程中的碰撞和损坏
机械开挖时，为防止挖掘机等大型机械对已支护好钢架进行碰撞和冲击，造成钢架损坏，因此，开挖时，要委派专人对开挖作业进行指挥，严格限制机械作业界限，以防止碰撞钢架。
施工要点
⑴钢架应按设计位置安设 钢架之间必须用钢筋纵向连接，并要保证焊接质量。
拱架安设过程中当钢架与围岩之间有较大的空隙时，沿钢架外缘每隔 应用混凝土预制块楔紧。
⑵钢拱架的拱脚采用纵向托梁和锁脚锚管等措施加强支承。
⑶钢架应尽可能多地与锚杆露头及钢筋网焊接，以增强其联合支护的效应。
⑷喷射混凝土时，要将钢架与岩面之间的间隙喷射饱和达到密实。
⑸喷射混凝土应分层次分段喷射完成，初喷混凝土应尽早进行“早喷锚”，复喷混凝土应在量测指导下进行，即“勤量测”的基本原则，以保证喷射混凝土的复喷适时有效。
⑹型钢钢架应采用冷弯成型，钢架加工的焊接不得有假焊，焊缝表面不得有裂纹、焊瘤等缺陷。
⑺每榀钢架加工完成后应放在水泥地面上试拼，周边拼装允许误差为± ，平面翘曲应小于 。
⑻钢架应在初喷混凝土后及时架设 各节钢架间以螺栓连接，连接板必须密贴。
⑼钢架安装前应清除底脚下的虚碴及杂物 钢架底脚应置于牢固的基础上。
劳动组织
每班组配备焊工 人，钢筋工 人，普工 人，施工人员要保持相对稳定，可根据现场情况及时调整。
材料要求
钢架所使用的钢筋原材料进场检验必须按批抽取试件做力学性能（屈服强度、抗拉强度和伸长率）工艺性能（冷弯）试验，其质量必须符合现行国家标准《钢筋混凝土用热轧光圆钢筋》（ ）和《钢筋混凝土用热轧带肋钢筋》（ ）等的规定和设计要求。
制作钢架所用型钢进场检验必须按批抽取试件作力学性能（屈服强度、抗拉强度和伸长率）工艺性能（冷弯）试验，其质量必须符合现行国家标准《碳素结构钢》（ ）、《热扎普通工字钢》（ （ ） ）等的规定和设计要求。
设备机具配置
每班组配备型钢弯制机 台、气焊 把、电焊机 台。
质量控制及检验（以铁路项目为参考）
质量验收参照规范
①《铁路隧道设计规范》（ ）
②《铁路隧道工程施工技术指南》（ ）
③《铁路隧道工程施工质量验收标准》（ ）
分项验收标准
主控项目
① 钢架所使用的钢筋及型钢原材必须符合第 条相关要求。
检验数量：以同牌号、同炉罐号、同规格、同交货状态的型钢，每 为一批，不足 应按一计。
每批抽检一次。
检验方法：检查每批质量证明文件并进行相关性能试验。
②制作钢架的钢材品种和规格必须符合设计要求。
检验数量：全部检查。
检验方法：观察，钢尺检查。
③格栅钢架钢筋的弯制和末端的弯钩及型钢钢架的弯制应符合设计要求。
钢架的结构尺寸应符合设计要求。
检验数量：全部检查。
检验方法：观察、尺量。
④钢架安装的位置、连接接头、纵向拉杆应符合设计要求，钢架安装不得侵入二次衬砌断面，底部不得有虚碴，相邻钢架及各节钢架间的连接应符合设计要求。
检验数量：每榀检查。
检验方法：观察、测量。
⑤沿钢架外缘每隔 应用钢楔或混凝土预制块与初喷层顶紧，钢架与初喷层间的间隙应采用喷射混凝土喷填密实。
检验数量：全部检查。
检验方法：观察。
一般项目
①钢筋、型钢等原材料应平直、无损伤，表面不得有裂纹、油污、颗粒状或片状锈蚀。
检验数量：全部检查。
检验方法：观察。
②钢架的落底接长和钢架间的连接应符合设计要求。
钢架立柱埋入底板深度应符合设计要求，并不得置于浮渣上。
检验数量：全部检查。
检验方法：观察
③钢架安装允许偏差应符合下列规定：
钢架安装允许偏差
检验数量：每榀钢架检查一次。
检验方法：测量、尺量。
安全及环保要求
施工期间，应对支护的工作状态进行定期和不定期检查。
在不良地质地段，应由专人每班检查。
当发现支护变形或损坏时，应立即修整加固，当险情危急时，应将人员撤出危险区。
构件支撑的立柱不得置于虚碴和活动石块上。
在软弱围岩地段，立柱底面应加设垫板或垫梁。
钢架的安装作业时，作业人员之间应协调动作，在本排钢架未安装完毕，
阳五高速公路阳泉至盂县段
并与相邻的钢架和锚杆连接稳妥之前，不得擅自取消临时支撑。
