有序介孔碳CMK-3负载离子液体催化剂的制备与表征
介孔碳CMK-3与氧化锌纳米粒子复合材料的合成、表征及其光电性能研究
介孔碳CMK-3与氧化锌纳米粒子复合材料的合成、表征及其光电性能研究黄赟赟中山大学化学与化学工程学院广州510275摘要：介孔碳CMK-3是非硅系材料，其特有的组成与结构，加之高的比表面积、有序的孔径分布面，不但有利于传质，更易于主客体组装，使每单位物质有非常高的表面积和高浓度的活性点，与半导体量子点复合，有可能提高半导体的光电转换效率。
本论文着重测试合成出来的ZnO/CMK-3纳米复合材料光电性能，主要通过紫外-可见光光谱、荧光光谱和光电流测试进行其性能的表征，研究其作为研发新型太阳能电池材料的可行性及其CMK-3对半导体ZnO量子点的光电性能影响。
研究结果表明CMK-3特殊的介孔结构有助于提高半导体的光电转换效率，对研究新一代太阳能电池有重要意义。
关键词：介孔碳半导体量子点纳米复合物光电转换效率1 前言近些年来以碳基或硅基和半导体纳米化合物组成的光电转换材料制备的新型高效太阳能电池，开创了太阳能电池的新世纪。
在以碳基和半导体纳米化合物组成的光电转化材料中，碳纳米管因具有独特的结构、纳米级的尺寸、高的有效比表面积等特点，以其为载体负载半导体纳米化合物的应用研究最为显著。
美国的Prashant V. Kamat教授先后制备了SWCNTs/CdS, SWCNTs/TiO2, SWCNTs/SnO2 , SWCNTs/CdSe【11】等一系列纳米光电转化材料，并且通过对比试验验证了碳纳米管具有增大半导体光电流强度的性质。
同时，Ryong Ryoo教授在2000年的J. Am. Chem. Soc【12】中报道了较碳纳米管具有均匀规整、纳米级的孔道结构，巨大的内比表面积以及三维网状结构等优点有序介孔碳CMK-3，之后在2001年的Nature中报道制备了在有序介孔碳上负载了高分散的金属铂，用于制备高效电极。
Masaki Ichihara在2003年Adv .Mater中报道了有序介孔碳CMK-3和金属锂组成的可循环、高比电容值复合材料，它与SWCNTs与金属锂复合材料相比具有更高的比电容值，经研究发现是因为CMK-3具有三维网状的结构，与碳纳米管相比，具有更广泛的应用空间。
介孔碳材料CMK-3的合成及其吸附性能研究--介绍一个综合化学实验

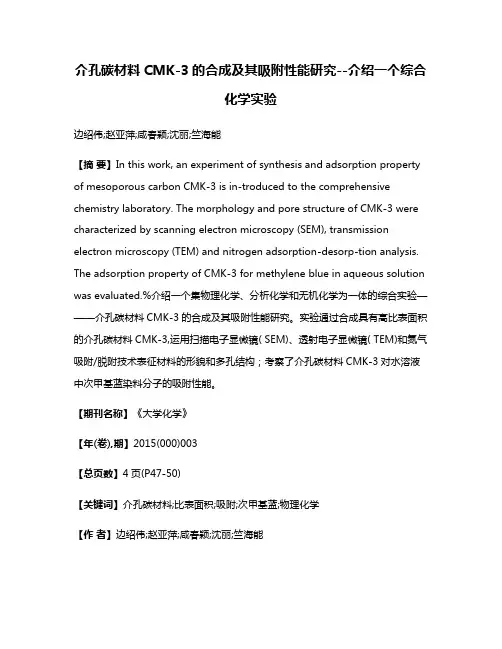

介孔碳材料CMK-3的合成及其吸附性能研究--介绍一个综合化学实验边绍伟;赵亚萍;咸春颖;沈丽;竺海能【摘要】In this work, an experiment of synthesis and adsorption property of mesoporous carbon CMK-3 is in-troduced to the comprehensive chemistry laboratory. The morphology and pore structure of CMK-3 were characterized by scanning electron microscopy (SEM), transmission electron microscopy (TEM) and nitrogen adsorption-desorp-tion analysis. The adsorption property of CMK-3 for methylene blue in aqueous solution was evaluated.%介绍一个集物理化学、分析化学和无机化学为一体的综合实验———介孔碳材料CMK-3的合成及其吸附性能研究。
实验通过合成具有高比表面积的介孔碳材料CMK-3,运用扫描电子显微镜( SEM)、透射电子显微镜( TEM)和氮气吸附/脱附技术表征材料的形貌和多孔结构；考察了介孔碳材料CMK-3对水溶液中次甲基蓝染料分子的吸附性能。
【期刊名称】《大学化学》【年(卷),期】2015(000)003【总页数】4页(P47-50)【关键词】介孔碳材料;比表面积;吸附;次甲基蓝;物理化学【作者】边绍伟;赵亚萍;咸春颖;沈丽;竺海能【作者单位】东华大学化学化工与生物工程学院基础化学实验示范中心上海201620;东华大学化学化工与生物工程学院基础化学实验示范中心上海201620;东华大学化学化工与生物工程学院基础化学实验示范中心上海201620;东华大学化学化工与生物工程学院基础化学实验示范中心上海201620;东华大学化学化工与生物工程学院基础化学实验示范中心上海201620【正文语种】中文【中图分类】O6;G64AbstractIn this work, an experiment of synthesis and adsorption property of mesop orous carbon CMK-3 is introduced to the comprehensive chemistry laboratory. The morpholo gy and pore structure of CMK-3 were characterized by scanning electron microscopy (SEM), transmission electron microscopy (TEM) and nitrogen adsorption-desorption analysis. The adsorption property of CMK-3 for methylene blue in aqueous solution was evaluated.Key WordsMesoporous carbon; Specific surface area; Adsorption; Methylene blue; Ph ysical chemistry物理化学实验是综合性、技术性较强的化学基础实验。
一种低温吸附NOx有序介孔CMK-3负载BaRh吸附剂及其制备方法_CN109589926A
背景技术 [0002] 近些年来，我国经济发展迅速，工业化进程逐步加深，随之带来了严重的环境污染 问题，特别是雾霾天频现使人们对环保的关注度日益提升。相较于二氧化硫(SO2) ，氮氧化 物(NOx)自上世纪80年代以来，才逐渐受到关注。目前，我国氮氧化物排放总量为世界第一， 2013年达到了2227 .4万吨，并预测将在2020年超过3000万吨。工业排放占到了NOx总量的 70％以 上 ，主要由煤炭燃烧产生。而煤炭作为我国最为主要的一次能源 ，在发电 、供暖 及工 业领域的 动力设备以 及部分地区的日常生活中 ，占 有很大的比 例。近年来 ，随着我国电 力需 求大幅增长，煤炭的消耗量也急剧上升，NOx排放总量也不断扩大。因此氮氧化物的减排受 到了人们极大的关注。 [0003] 碳材料吸附法操作简单，是控制低浓度NO排放的有效方法之一。为了提高其吸附 性能 ，制备了一系列碳 质材料 ，如活性炭 (AC) 、活性炭纤维 (ACF) 、单壁碳纳米管 (CNT) 和石 墨烯(GR)。有序介孔碳(OMC)是一种具有高比表面积和大孔道的新型碳质材料。与AC相比 ， OMC具有可调和均匀的中孔结构 ，在传 质和内表面方面具有独特的性能 ，将其 用于NOx的吸 附 ，展现了很好的性能。 [0004] 本项目的实施得到国家自然科学基金(编号：21277008)、国家自然科学基金(编 号：20777005)和国家重点研究开发计划(编号：2017YFC0209905)的资助。
发明内容 [0005] 本发明提供了一种高比表面积、结构高度有序的介孔CMK-3负载Ba/Rh复合吸附 剂。用在含NO(500ppm)和O2(5％)的N2的吸附中，得到了很好的去除效果，NO在常温下的吸附 量可以达到106 .8mg/g，远远大于其他材料的吸附能力。此外，本发明所提供的吸附剂具有 很好的重复利用性能，在0–400℃会迅速释放其吸附的NOx，再生利用率为97 .4％，所有这些 性能将会有巨大的应用价值。 [0006] 为了达到上述目的本发明采用了如下的技术方案： [0007] 一种低温吸附NOx有序介孔CMK-3负载Ba/Rh吸附剂是由碱金属Ba、稀土元素Rh和 有序介孔CMK-3载体组成。 [0008] 一种低温吸附NOx有序介孔CMK-3负载Ba/Rh吸附剂中的载体介孔CMK-3的作用是 吸附NOx，同时为碱土金属提供基体，使Ba/Rh分散均匀，提高利用率。 [0009] 一种低温吸附NOx有序介孔CMK-3负载Ba/Rh吸附剂中负载的碱土金属Ba的作用是 提供更多的碱性位点，使NOx更容易被吸附。
关于有序介孔炭CMK
关于有序介孔炭CMK-3从水溶液中吸附铀的研究摘要: 有序介孔碳CMK-3在水溶液中铀的去除和获取方面的能力已经进行了探索。
CMK-3的制构特性是以使用小角X射线衍射和N2吸附脱附，BET比表面积，孔体积和孔径是1143.7平方米/克，1.10立方厘米/克和3.4 nm为特征的。
了对不同的实验参数，例如溶液的pH值，初始浓度，接触时间，离子强度和温度对吸附的影响进行研究。
CMK-3显露出铀在最初pH=6，接触时间为35分钟时吸附能力最高。
吸附动力学也通过伪二阶模型很好地描述了。
吸附过程可用朗格缪尔和Freundlich等温线很好地定义。
热力学参数，ΔG°(298K),ΔH°，ΔS°分别定为-7.7, 21.5 k J mol -1和98.2 J mol-1 K-1,这表明CMK-3在自然界朝向铀吸附进程是可行的，自发的和吸热的。
吸附的CMK-3可以有效地为U(VI)的去除和获取，通过0.05 mol／L的HCL再生。
从1000ml包含铀离子的工业废水的u(VI)的完全去除可能带有2g CMK-3。
关键词：有序介孔碳CMK-3 吸附铀前言：处理放射性物质产生低中高水平的放射性废物的许多活动要求用先进的技术处理[1，2]。
在过去的几十年，考虑到潜在的环境健康威胁和不可再生的核能源资源的双重意义，各种各样的技术，例如溶剂萃取[3，4]，离子交换[5]，和吸附已经从放射性废物的铀的去除和获取得到了发展[6]。
最近，吸附由于其效率高、易于处理,基于碳质材料例如活性炭[7-8]，碳纤维[11]，因为他们比有机换热器树脂有更高热量和辐射电阻，与熟悉的无极吸附剂相比有更好的酸碱稳定性，因此逐渐应用于这一领域[8]。
另外,作为碳质材料家族的新成员,有序介孔碳CMK-3是通过纳米铸造技术合成的[12]，因为它独特的特征如高表面积，规整的介孔结构，窄的孔径分布，大孔隙体积，以及优异的化学和物理稳定性，已经引起了广泛关注[13，14]。
载铜介孔碳CMK-3的制备及其对苯酚的吸附-催化氧化性能
Ｈ Ｕ Ｌｏｎ — ｉ ｇ ｇＸ ｎ ＤＡ Ｎ Ｇ ｏ ｇ— ｏ Ｓ ｎ Ｔａ ＹＡ ＮＧ ｉ － ｎ Ｘ ａ Ｐｉｇ
（ｃ ｏｌｆ ｎ ｉ ｎ ｎａ ａ ｄＣ ｅ ｃ ｌ ｎ ｉｅｒ ｇＳ ａ ｇ ａ ｎｖｒ ｔ Ｓ ａ ｇ ａ ２ ０４ ， ． ． ｈ ａ Ｓｈ ｏ Ｅ ｖ ｏｍｅｔｌ ｎ ｈｍｉ ｇｎｅｉ ， ｈ ｎ ｈ ｉ ｉｅｓｙ ｈ ｎ ｈ ｉ ０ ４ ４ Ｐ Ｒ Ｃ ｉ ） ｏ ｒ ａＥ ｎ Ｕ ｉ， ｎ
ａ ｆ ｃｌ ｔ ｏ ，ｆ ｒ ｉ ｇ ｔ ｅ ｃ ｍｐ ｓ ｅ Ｃｕ ＣＭ Ｋ一 ．Ｃｕ Ｃ Ｋ一 ｓ ｃ ａ ａ ｔｒ ｅ ｙ ｐ ｗｄ ｒ Ｘ—ａ ｉ ｒ ｃｉ ｎ ａ ｉ ｍｅ ｈ ｄ ｏ ｍ ｎ ｏ ｏ ｉ ／ ｅ ｈ ｔ ３ ／Ｍ ３ ｗａ ｈ ｒ ｃｅ ｉ ｄ ｂ ｏ ｅ ｒ ｙ ｄ ｆ ａ ｔ ， ｚ ｆ ｏ
ｍｅ ｏ ｏ ｏ ｓ ｔｕ ｔ ｒ ｆ ｓ ｐ ｒ ｕ ｒ ｃｕ ｅｏ Ｋ－ ｎ ｏ ｐ ｒｆ ） ｘ ｄ ｓ ｉ ｅ ｓ ｄ ｗｉ １ ｅＣＭ Ｋ－ ｈ ｎ ｅｓａ ａｌ ａ ｏ ａ ｔ ｌｓ ｓ ＣＭ ３ａ ｄ ｃ ｐ ｅ Ｉ ｏ ｉｅ ｗａ ｓ ｒｅ ｔｉ ｔ ｌ ｄ ｐ ｌ ｎｈ ３ ｃ ａ ｎ ｌ ｓ ｍ ｌ ｎ ｎ ｐ ｒ ｃｅ ． ｓ ｉ Ｃ Ｋ一 ｔ ｌ ａ ｒ ｅｓ ｒ ｃ ｅ ｆ ｒ ｏ ｐ ｒ Ｉ ｏ ｉ ｅｗａ ｃ ｒ ｏ ａｅ ． ｈ ｄ ｏ ｐ ｉ ｎａ ｄｃ ｔ ｌ ｔ ｒ ｘ ｄ ｔ ｎ Ｍ ３ ｓ ｌ ｈ ｄａｌ ｇ ｆ ｅａ ａａ ｔ ｐ ｅ 】 ｘ ｄ ｓｉ ｏ ｐ ｒ ｔｄ Ｔ ｅａ ｓ ｒ ｔ ａａ ｙ ｉ ｄ ｙ ｏ ｉ ａｉ ｉ ａ ｕ ａ ｒ ｅｃ ｆ［ ） ｎ ｏ ｎ ｃ ｏ
CoPt@CMK-3的制备及电催化氧还原反应性能
第 50 卷 第 4 期2021 年 4 月Vol.50 No.4Apr. 2021化工技术与开发Technology & Development of Chemical IndustryCoPt@CMK-3的制备及电催化氧还原反应性能唐文静（浙江省碳材料技术研究重点实验室，温州大学化学与材料工程学院，浙江 温州 325027）摘 要：本文研究了CoPt@CMK-3催化剂的制备及其电催化燃料电池阴极反应[氧还原反应（ORR）]的活性。
结构表征显示，CoPt为L10型的金属间化合物。
电催化性能结果表明，CoPt@CMK-3具有优于商业Pt/C的催化氧还原反应活性，主要为四电子转移过程，同时具有良好的抗甲醇毒化能力。
这些结果表明，CoPt@CMK-3复合材料是一种有前途的燃料电池阴极反应的催化剂。
关键词：CoPt；氧还原反应（ORR）；CMK-3中图分类号：TB 331 文献标识码：A 文章编号：1671-9905(2021)04-0010-03作者简介：唐文静（1994-），女，硕士，研究方向：碳纳米材料收稿日期：2021-01-11氧还原反应(ORR)是燃料电池等能量储存和转换装置中一个重要的电化学过程[1-2]，但其缓慢的动力学过程极大地限制了燃料电池的能量输出[3-5]。
铂(Pt)是ORR 反应的基准电催化剂，展现出优异的催化活性。
然而，Pt 基电催化剂存在成本高、抗毒化能力差等问题，严重阻碍了燃料电池的大规模商业化[6]。
因此，使用过渡金属对Pt 进行合金化[7-11]，已经成为改进燃料电池技术的重要突破点，一方面可以降低成本，另一方面能实现更高的电化学活性和更佳的抗毒化能力。
本文以介孔碳为碳基体，采用高温退火，简单高效地合成了多孔碳包覆CoPt 有序合金的碳催化剂材料，并研究了材料的电催化氧还原反应的性能。
1 实验部分1.1 实验流程首先制备有序介孔二氧化硅模板(SBA-15)，然后采用硬模板法，通过纳米灌注、高温热解、HF 浸泡除模板等流程，获得有序介孔碳CMK-3前驱体，最后，将可溶性Co(NO)3·6H 2O 和H 2PtCl 6浸渍到CMK-3中，在60℃下烘干，在管式炉中采用550℃保温3h、650℃保温6h 的方式分段高温退火，得到介孔碳包覆的钴铂金属间化合物碳材料催化剂。
有序介孔碳cmk-3的合成和表征
有序介孔碳cmk-3的合成和表征有序介孔碳（Ordered Mesoporous Carbon）是一种具有规则有序孔道结构和高比表面积的碳材料。
它在吸附分离、催化和电化学领域具有广泛的应用潜力。
其中，CMK-3是一种常用的有序介孔碳材料。
本文将介绍CMK-3的合成方法以及对其的基本表征。
CMK-3的合成方法主要分为模板法和非模板法两种。
模板法是通过使用表面活性剂或有机分子作为模板，然后将其包裹在碳前体材料周围，并通过模板转移法将其转化为CMK-3的方法。
非模板法则是通过直接炭化碳前体材料制备CMK-3。
以模板法为例，通常使用硅胶球体作为前驱体，其尺寸从纳米到微米不等。
首先，将硅胶球体与表面活性剂（如十六烷基三甲基溴化铵）混合在溶剂中，并在一定的温度和时间下充分搅拌。
然后，将混合物烘干，并在高温下煅烧，以获得有序排列的硅胶珠。
接下来，将硅胶珠浸泡在碳源溶液中，如葡萄糖或蔗糖。
随后，将混合物转移到高温炉中，在惰性气氛下进行炭化反应。
最后，通过浸泡在浓盐酸溶液中，溶解硅胶珠，得到有序介孔碳CMK-3。
对CMK-3进行表征时，常用的方法包括X射线衍射（XRD）、扫描电子显微镜（SEM）、透射电子显微镜（TEM）和比表面积分析等。
XRD是一种常用的物相分析方法，可以确定CMK-3中的结晶相和晶格参数。
CMK-3通常呈现出强烈的（001）峰，表示排列有序的孔道结构。
此外，XRD还可以用来估算晶格常数和孔径尺寸。
SEM和TEM则用于观察CMK-3的表面形貌和孔道结构。
SEM图像可以显示出样品的整体形貌和表面特征，而TEM图像则可以展示出CMK-3内部的微观结构和孔道排布。
从TEM图像中，可以观察到有序排列的孔道和均匀的介孔结构。
比表面积分析包括比表面积测定和孔径分布测定。
通常使用比表面积测定方法，如氮气吸附-脱附法（BET）测定CMK-3的比表面积。
由于CMK-3具有高度有序的孔道结构，因此具有大的比表面积。
有序介孔炭的制备、改性及其应用研究进展
杨 丽等 ： 有 序介 孔 炭的 制备 、 改 性及其 应 用研究 进震
・ ５ ９・
材料 ， 尤其是作为有机反应的贵金属催化剂载体 ， 其 中包括加氢反应 、 脱氢反应 、 氧化反应 、 加氢脱硫反 应、 加 氢脱 氮 、 加氢 脱 氧 以及 电催 化 反应 等 。介 孔炭
孔道。
构， 与其他炭材料相 比有更 高的储锂量。ｗｕ等 研究了 Ｆ ｅ Ｏ ＠Ｃ ＭＫ一 ３作 为锂 电 池 负 极 材 料 的 电
化 学性 能 ， 其 中高度 分 散 的 Ｆ ｅ Ｏ 纳 米 粒 子 和 介 孔 炭 的二 维 有 序 孔 道 结 构 对 其 高 储 锂 量 起 到 关 键
炭 材料 尤其 是石 墨材 料作 为锂离 子 电池 的负极 材 料 的研 究 已有 很 多 年 。介 孔 炭 骨 架 具 有 石 墨 结
体进行对 比， 在介孔炭载体 上的活性组分尺寸较小
而 且分 散度 更 高 ， 活 性 炭微 孔 较 多在 负 载 金 属 后 容 易 堵塞 孔 道 ， 而介 孔 炭 不仅 对 大 分 子反 应 没 有 限制 而 且 负 载 的 催 化 剂 活 性 物 种 不 会 堵 塞 其 开 放 的
作 为 双 电层 电容器 的 电极 ， 介孔 炭 为 电荷 聚集 提供 了较 高 的 比表 面积 ， 其 相 互 连 通 的孔 道结 构 十
表现了很高的催 化活性、 选择性和稳定性。其 中介 孔 炭表 面 的羧基 和 羟基 在反 应 过程 中起 到 了关键 性 作用。
对 于 金 属 负 载型 催 化 剂 ， 金 属 纳 米 粒子 的尺 寸 大 小 与分 散情 况与 催 化 活 性 密 切 相 关 ， 通 过 改 性 碳 载 体增 加 表面 官能 团 ， 从 而增 加 金 属纳 米 粒 子 的分 散 度 。Ｙ ａ ｎ等 ＿ ２ 将 硝 酸处 理 后 的介 孔 炭 负载 Ｗａ ｋ ｅ 型催化 剂 用于催 化 氧化 羰 基 化 反 应 ， 并 与活 性 炭 载
CMK-3中孔炭分子筛负载磷钨酸催化氧化噻吩
CMK-3中孔炭分子筛负载磷钨酸催化氧化噻吩
代伟;郑绍成;马娜
【期刊名称】《炭素》
【年(卷),期】2008(000)002
【摘要】采用浸渍法成功合成了新型氧化噻吩催化剂PW/(2MK-3,通过N2吸附、SEM、TEM等方法的表征,说明负载PW后的CMK-3仍然具有有序介孔结构.以噻吩/正辛烷为拟油体系,利用空气为氧化剂,PW/CMK-3为催化剂,在温和的条件下将油品中的噻吩催化氧化,生成相应的砜类物质.实验结果表明,在常压、50℃、空气流量300ml/min、催化剂和油的质量比为1:100、反应时间300min的条件下,噻吩含量为2 000ppm的初始溶液可降低到1ppm以下.该法常压低温一次性操作、无需氢源和H2O2氧化剂,克服了催化加氢脱硫和H2O2氧化脱硫的缺点,是一种油
品深度脱硫新方法.
【总页数】5页(P24-28)
【作者】代伟;郑绍成;马娜
【作者单位】浙江师范大学化学与生命科学学院,金华,321004;浙江师范大学化学
与生命科学学院,金华,321004;浙江师范大学体育学院,金华,321004
【正文语种】中文
【中图分类】TQ426.65
【相关文献】
1.铁酸锌负载磷钨酸催化氧化噻吩脱硫研究 [J], 周二鹏;王娟;姚清国;赵地顺
2.二氧化硅负载磷钨酸季铵盐催化氧化二苯并噻吩的研究 [J], 刘丽君;刘翠娥;贾连洋;崔庆新;龚树文
3.活性炭负载磷钨酸催化剂的制备及其催化氧化脱硫性能 [J], 侯影飞;李力军;蒋驰;郭宁;牛青山
4.活性炭负载TiO2光催化氧化二苯并噻吩的研究 [J], 赵地顺;张娟;孙增涛;王佳蕾
5.分子筛负载磷钨酸盐催化合成2-乙酰噻吩的研究 [J], 郭海峰;郝丽君
因版权原因，仅展示原文概要，查看原文内容请购买。
三维有序大孔材料负载金属纳米粒子的制备、表征及其催化性能研究的开题报告
三维有序大孔材料负载金属纳米粒子的制备、表征及其催化性能研究的开题报告摘要：本研究拟采用溶胶-凝胶法制备具有三维有序大孔结构的材料，利用前驱物控制和介模剂控制相结合的方法，针对不同的材料组成和结构参数进行系统优化。
同时通过X射线衍射、扫描电子显微镜、透射电子显微镜、氮气吸附等手段对样品的结构和形貌进行表征。
在此基础上，研究不同金属纳米粒子在三维有序大孔材料催化剂上的制备方法及其催化性能。
通过催化降解染料废水等实测实验，评价催化剂的性能。
关键词：三维有序大孔材料，溶胶-凝胶法，金属纳米粒子，催化性能，降解染料废水Abstract:In this study, we plan to prepare materials with three-dimensional ordered macroporous structures by sol-gel method, and optimize the material composition and structural parameters by using the combination of precursor control and template control. The structureand morphology of the samples will be characterized by X-ray diffraction, scanning electron microscopy, transmission electron microscopy, nitrogen adsorption, etc. Based on this, we will study the preparation method and catalytic performance of different metal nanoparticles on the three-dimensional ordered macroporous catalyst. The performance of the catalyst will be evaluated by catalytic degradation of dye wastewater and other practical measurements.Keywords:Three-dimensional ordered macroporous materials, sol-gel method, metal nanoparticles, catalytic performance, degradation of dye wastewater.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国材料科技与设备 （ 双月 刊） 有序介孑 Ｌ 碳 Ｃ ＭＫ一３ 负载离子液体催化剂 的制 备与表征
冷 却 至 室 温 ，用丙 酮抽 滤洗 涤 ４次 ，每 次 ２ ０ ｍＩ ，再 将 所 得
各种催化剂 已有报 道＿ １ 一］ ，其 中各 种高效 绿色 的离子 液体
催 化 剂 ，如 咪 唑盐 、吡 啶盐 和季 铵 盐 都 得 到 了广 泛 的发 展 。
然而 ，这些 均相 的离子液体催化剂在反应后很难 回收利 用 ， 并且增加了产品纯化 的难 度 。为 了解 决这些 难题 ，发 展基 于离子液体的非均相催化 剂被认 为是最有效 的一种解 决方 案 。非均相离子液体催化剂 通常是将 离子液体 嫁接 到各种 同体载体上 ，这样 不仅 保 留了离 子 液体 的物 理化 学性 质 ，
１ ． ２主 要原 料 和 试 剂
有序介孔碳 Ｃ ＭＫ一３购买于南京先 丰纳 米材料科 技有 限公司 ；咪唑一４ 一 甲醛和 ３ 一溴丙酸购买 于阿法埃 莎 （ 天 津）化学有限公 司 ；Ｎ～甲基 甘氨酸 、溴代 乙烷 、溴 乙醇 、
甲 苯 、甲 醇 、丙 酮 购 自国药 集 团化 学 试 剂 有 限 公 司 。 图 １ 催 化 剂 制 备 过 程
０ 引 言
二氧 化碳 是一种 容易获 得的 无毒 、储量 丰富 、经济 的 可再生碳 资源 。各种 资源化 利用二氧 化碳 的方法 中 ，使用 二氧化碳 作为原料 与环氧化 合物环加 成得到 五元 环状碳 酸 酯是一个 高效利用二氧化碳这一可再生资源 的方式 。 目前 ，
催化 Ｃ （ ） ２ 与 环 氧 化 合 物 环 加 成 反 应 生 成 五 元 环 状 碳 酸 酯 的
墨 一 。
１ 实验 部 分
１ ． １主 要 实验 仪 器
元素分析仪 ： Ｅ ｌ ｅ ｍｅ ｎ ｔ ａ ｒ Ｖａ ｒ ｉ ｏ Ｅ Ｌ ， 德国 Ｅ ｌ ｅ ｍｅ ｎ ｔ ａ ｒ 公司 比表 面分析仪 ： Ａ ＵＴＯ Ｓ （ ） ＲＢ 一１型 ， 美 国康塔仪器公司
Ｘ射 线 衍 射 仪 ： Ｘ’ Ｐ Ｅ Ｒ Ｔ－ －Ｐ Ｒ Ｏ ＭＰ Ｄ 型 ，荷 兰 帕 纳 科
２ ０ １ ３年 ・ 第４ 期
技术与研究
中国材料科技 与设备 （ 双月刊 ）
有序 介孑 Ｌ 碳 Ｃ ＭＫ一３负 载 离 子 液 体 催 化 剂 的 制 备 与 表 征
刘春 艳 ， 肖本 能
（ 辽宁师范大学化学化 ＿ Ｔ学 院 ，辽宁 大连 １ １ ６ ０ ２ ９ ）
摘要 ：有序介孔碳 Ｃ ＭＫ－ －３ 具有较 大的比表 面积 、均 匀的孔道结构、物理化 学性质 稳定、机械强度 高等优点 。因此 ，
载量在 ０ ． ７ ３～ ０ ． ８ ７ ｍｍｏ ｌ ／ ｇ ，Ｃ ＭＫ一３负载 离子 液体后孔 径尺 寸和 比表 面积都有 降低 ，但孔道结构没有被损 坏。
关键 词 ：Ｃ ＭＫ一 ３ ； 负载 ； 离子 液 体 ； 多相 催 化 剂 中 图分 类 号 ：０６ ４ ３ 文 献 标 识 码 ：Ａ
在非 均相催化 方面是一种非常理想的催化剂栽体材料。本文采 用有序 介孔碳 ｃ ＭＫ一３为载体 负载 了咪 唑类 离子液体催 化
剂 ，且 对 样 品 进 行 Ｘ射 线衍 射 （ ＸＲ Ｄ ） 、透 射 电子 显 微 镜 （ ＴＥ Ｍ） 、Ｎｚ 吸 附 、元 素 分 析 等 表 征 。结 果 显 示 ， 离子 液 体 的 负
公司；
ＣＨ ３ 一 ＮＨ － ＣＨ ２ 一 ＣＯＯＨ
《
（ １ Ｉ 『 ＂ ／ ￣ ｒ ） ．
，
Ｃ ＭＫ一 ３
Ｒ
。 ；
／ 一。 Ｉ
－ Ｉ ｃ
六硼 化 镧 透 射 电 子 显 微 镜 ：Ｊ Ｅ Ｍ ２ １ ０ ０型 ， 日本 电 子
公 司。
１ ． ３ 有序介孑 Ｌ 碳Ｃ ＭＫ一３ 负载咪唑类离子液体催 化 剂 的 制备
有序介孔碳 Ｃ ＭＫ一３的表面修饰参 照文献 ，称 取
一
甲基 甘 氨 酸 ０ ． ２ ｇ ，咪 唑 一 ４ 一 甲醛 ０ ． ０ ４ ｇ ，０ ． ２ ｇ有 序 介
孔碳 Ｃ ＭＫ－ －３置于盛有 ６ ０ ｍＬ甲苯的 ｌ Ｏ Ｏ ｍＬ单 口圆底烧瓶 中，１ １ ０ ℃油浴搅拌下反应 ３ ８ ｈ ，冷却至 室温 ，用 甲醇抽滤 洗涤 ５次 ，每 次 ２ ０ ｍＩ ，将所得 固体在 真 空条件 下 ７ ０ ℃干 燥 １ ２ ｈ 。Ｃ ＭＫ一３负载咪唑类 离子液体催化剂 的合成 步骤 ： 称取 以上所得 固体 ０ ． １ ８ ｇ ，溴 乙醇 ０ ． ８ ｇ置于盛 有 ３ ０ ｍＩ 甲 苯的 ５ ０ ｍＩ 单 口圆底烧 瓶中 ，１ １ ０ ℃油浴搅拌 下反应 ，２ ４ ｈ ，
３ 一Ｉ Ｉ 一 ＣＨ ＣＨ３ 。
大的 比表面积 、均匀的孔道 结构 、物 理化学性 质稳 定和机 械强度高等优点 ，因此 ，在 非均相催 化方面 是一种 非常理 想 的催化剂载体材料 ］ 。本文采用有序介 孑 Ｌ 碳Ｃ ＭＫ一３为 载体负载咪唑类离子液体催化剂 ，并 对催 化剂进行 表征 。
而 且 具 有 回收 再 利 用 的 优 势 。有 序 介 孔 碳 Ｃ ＭＫ－ － ３具 有 较
固体在真空条件下 ７ ０ ℃干燥 １ ２ ｈ 。有序介 孔碳 Ｃ ＭＫ一３负
载咪唑类离子液体催化 剂的制备 过程如 图 １ 所示 ，分别命
名为 Ｃ ＭＫ一 ３ 一Ｉ Ｉ 一 ０Ｈ，Ｃ Ｍ Ｋ一３ 一Ｉ Ｌ —Ｃ ００ Ｈ ，Ｃ Ｍ Ｋ一
＼ ，
Ｎ皇 ／
Ｒ Ｂ ｒ
＊作 者 简 介 ：刘 春 艳 （ １ ９ ７ １ 一） ，女 ，副 教 授 ，主要 从 事 多 Ｌ 材 料 方 面 的研 究 。Ｅ — ｍａ ｉ ｌ ：ｌ ｃ ｙ ｂ ｅ ａ ｕ ｔ ｙ ＠１ ６ ３ ． ｃ ｏ ｎ ｒ
・ ３ ２・ ｈ ｔ ｔ ｐ ：／ ／ ｖ ． ， ａ ￣． ｃ ｍ ａ ｓ ｔ ｅ ｑ ． ｃ ｏ ｇ
