开漏(Open-Drain)和推挽(Push-Pull)输出
开漏(Open-Drain)和推挽(Push-Pull)输出推荐到论坛| 收藏漏级开路即高阻状态，适用于输入/输出，其可独立输入/输出低电平和高阻状态，若需要产生高电平，则需使用外部上拉电阻或使用如LCX245等电平转换芯片。
有些朋友，尤其是未学过此方面知识的朋友，在实际工作中将I/O 口设置为漏开，并想输出高电平，但向口线上写1后对方并未认出高电平，但用万用表测量引脚确有电压，这种认为是不对的，对于高阻状态来说，测量电压是无意义的，正确的方法应是外加上拉电阻，上拉电阻的阻值=上拉电压/芯片引脚最大灌（拉）电流。
推挽方式可完全独立产生高低电平，推挽方式为低阻，这样，才能保证口线上不分走电压或分走极小的电压（可忽略），保证输出与电源相同的高电平，推挽适用于输出而不适用于输入，因为若对推挽（低阻）加高电平后，I=U/R，I会很大，将造成口的烧毁。
对与C8051F的很多型号片子，将I/O口设置为推挽方式的做法为：PnMDOUT=0xff，Pn=0x00，这样设置I/O口为推挽，并输出低电平（可降低功耗）将I/O口设置为漏开方式的做法为：PnMDOUT=0x00，Pn=0x11，这样设置I/O口为漏开。
如果学过三极管放大电路一定知道，前置单管放大器和功放末级放大电路的区别。
单片机内部的逻辑经过内部的逻辑运算后需要输出到外面，外面的器件可能需要较大的电流才能推动，因此在单片机的输出端口必须有一个驱动电路。
这种驱动电路有两种形式:其中的一种是采用一只N型三极管（npn或n沟道），以npn三极管为例，就是e接地，b接内部的逻辑运算，c 引出，b受内部驱动可以控制三极管是否导通但如果三极管的c极一直悬空，尽管b极上发生高低变化，c极上也不会有高低变化，因此在这种条件下必须在外部提供一个电阻，电阻的一端接c(引出脚）另一端接电源，这样当三极管的b有高电压是三极管导通，c电压为低，当b为低电压时三极管不通，c极在电阻的拉动下为高电压，这种驱动电路有个特点：低电压是三极管驱动的，高电压是电阻驱动的（上下不对称），三极管导通时的ec内阻很小，因此可以提供很大的电流，可以直接驱动led甚至继电器，但电阻的驱动是有限的，最大高电平输出电流=(vcc-Vh)/r；另一种是互补推挽输出，采用2只晶体管，一只在上一只在下，上面的一只是n型，下面为p型（以三极管为例），两只管子的连接为：npn（上）的c连vcc，pnp（下）的c接地，两只管子的ee,bb相连，其中ee作为输出（引出脚），bb接内部逻辑，这个电路通常用于功率放大点路的末级（音响），当bb接高电压时npn管导通输出高电压，由于三极管的ec电阻很小，因此输出的高电压有很强的驱动能力，当bb接低电压时npn截至，pnp导通，由于三极管的ec电阻很小因此输出的低电压有很强的驱动能力，简单的例子，9013导通时ec电阻不到10欧，以Vh=2.5v，vcc=5v计算，高电平输出电流最大=250MA，短路电流500ma，这个计算同时告诉我们采用推挽输出时一定要小心千万不要出现外部电路短路的可能，否则肯定烧毁芯片，特别是外部驱动三极管时别忘了在三极管的基极加限流电阻。
push-push结构原理
push-push结构原理Push-push结构是一种常见的电子电路结构，它通常用于实现数据存储器等电路。
它的原理是利用两个反相的锁存器来实现数据的存储和输出。
Push-push结构可以提供非常不错的数据稳定性和存储能力。
本文将介绍Push-push结构的原理和相关参考内容。
Push-push结构通常由两个锁存器组成，其中一个锁存器用于存储数据，另一个锁存器与前一个锁存器反相相连，主要用于数据输出。
在Push-push结构中，输入的数据会被锁存器A存储，经过一个时钟周期后，锁存器A的输出被反相后送入锁存器B，同时锁存器A也被清零，以便新的数据能够被输入到锁存器A中。
在下一个时钟周期中，锁存器B的输出再次被反相后送回锁存器A，以便下一次数据输出。
Push-push结构的工作原理非常简单，但它具有较高的可靠性和稳定性。
同时，它还可以方便地进行扩展，以实现更高的存储能力。
例如，可以将多个Push-push结构级联起来，以实现更大的数据存储容量。
与其他数据存储器结构相比，Push-push结构还具有一些其他优点。
首先，它可以快速地存储和读取数据，因为数据只需要经过两次锁存器操作，就可以完成数据的存储和输出。
其次，Push-push结构可以实现较高的抗干扰能力，在电路噪声较大的环境下，它可以保证数据的正确性和稳定性。
因此，Push-push结构通常被用于高可靠性和高性能的电子电路中。
总之，Push-push结构是一种非常常见的电子电路结构，它具有较高的可靠性和性能，可方便地进行扩展和应用。
如果您对Push-push结构感兴趣，可以查阅相关参考资料，以深入了解它的原理和应用。
参考资料：1. 《数字逻辑与数字系统设计基础》（第2版），徐文跃，机械工业出版社，2015年。
2. 《数字电路与逻辑设计》（第3版），曾鸣，高等教育出版社，2017年。
3.《数字电路与数字系统设计》（第2版），韦企敏、黄少伟，清华大学出版社，2014年。
开关电源输入到输出工作流程的原理

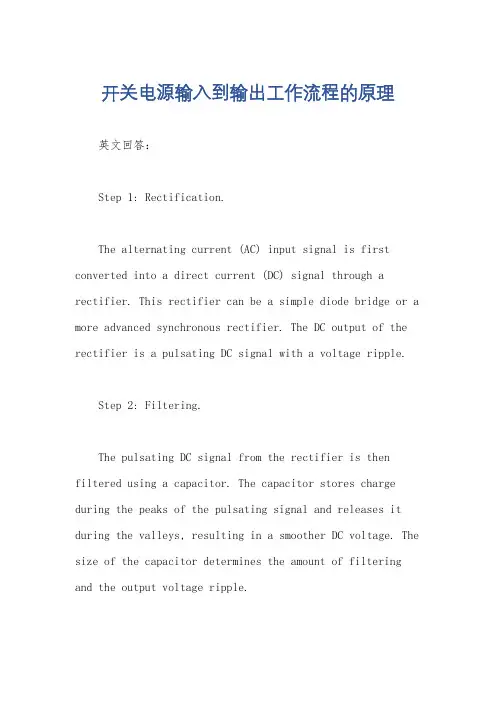

开关电源输入到输出工作流程的原理英文回答：Step 1: Rectification.The alternating current (AC) input signal is first converted into a direct current (DC) signal through a rectifier. This rectifier can be a simple diode bridge or a more advanced synchronous rectifier. The DC output of the rectifier is a pulsating DC signal with a voltage ripple.Step 2: Filtering.The pulsating DC signal from the rectifier is then filtered using a capacitor. The capacitor stores charge during the peaks of the pulsating signal and releases it during the valleys, resulting in a smoother DC voltage. The size of the capacitor determines the amount of filtering and the output voltage ripple.Step 3: Switching.The filtered DC voltage is then applied to a switching element, which is typically a MOSFET or an IGBT. The switching element is controlled by a pulse-width modulation (PWM) signal. The PWM signal determines the duty cycle of the switching element, which in turn controls the output voltage.Step 4: Transformer Isolation.The switched DC voltage is then applied to a transformer. The transformer provides electrical isolation between the input and output of the switching power supply and also allows for voltage conversion. The transformer can be a simple two-winding transformer or a more complexmulti-winding transformer.Step 5: Output Rectification.The AC voltage from the transformer secondary windingis then rectified to produce a DC output voltage. Therectifier can be a simple diode bridge or a more advanced synchronous rectifier. The DC output voltage is the regulated output voltage of the switching power supply.Step 6: Output Filtering.The DC output voltage from the rectifier is thenfiltered using a capacitor. The capacitor stores charge during the peaks of the output voltage and releases it during the valleys, resulting in a smoother DC output voltage. The size of the capacitor determines the amount of filtering and the output voltage ripple.中文回答：开关电源输入到输出的工作流程：1. 整流，将交流（AC）输入信号通过整流器转换成直流（DC）信号。
push-push结构原理
push-push结构原理push-push结构是一种用于射频应用的开关结构，其具有双向开关功能。
它在一些无线通信应用中被广泛应用，例如在移动通信中的功放以及在毫米波雷达、微波恒等离子体、微波通信以及数据收发器等领域也有广泛的应用。
此外，push-push结构也被用来作为可重复闭合开关的电气接触器。
push-push结构是由两个串联的开关构成，它们通过一个复杂的机构设计，外加一个偏压信号控制器能够实现双向开关功能。
这样的设计使得push-push结构独特的优点包括频谱效率高、低损耗以及高速操作等。
在push-push结构中，两个开关部件都使用相同的线性电功率放大器，然后再使用同样的相位切换器进行控制，因此可以获得较高的集成度。
下面将详细介绍push-push结构的原理、工作原理以及一些相关的应用。
push-push开关的原理push-push开关结构的核心是一对反向的干涉波，两个开关可以在干涉波的反向过程中进行机械振荡，因此可以从理论上预测和计算出整个系统的开关状态。
对于一个简单的两极开关，它的开关状态实际上是由输入行波过程中的反相以及折返过程中的反相组成的。
如果通过媒质在一些特定的材料特性下进行模拟，那么可以观察到这种反相效应，并且能够得到一个明显的差分输出。
在push-push结构中，使用了两个传输线共面异向相交的结构。
当输入的信号到达一条传输线的末端时，就会在末端反射并斥力另一条传输线上的电场。
由于两条传输线都是短路，所以在传输线的反射之间会产生一个惯性波，可以清楚地看到它被推到了相反的方向。
随着相位控制器的不断变化，这个波将逐渐从一个极端的传输线移动到另一个极端的传输线上，从而实现自我激励的驱动。
这种运动形式可以用于各种射频开关，例如功率放大器、变换器、混频器等，不过需要注意的是，这种机械振动不应该过于快，否则就会引起有害的损失。
push-push的工作原理Push-push结构在工作时，经过足够的激励之后，将形成两个复合波，在传输线之间相互传递。
push-push结构原理

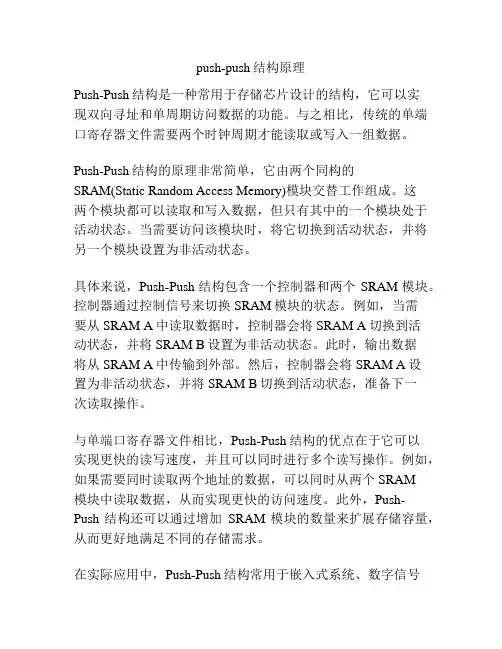

push-push结构原理Push-Push结构是一种常用于存储芯片设计的结构，它可以实现双向寻址和单周期访问数据的功能。
与之相比，传统的单端口寄存器文件需要两个时钟周期才能读取或写入一组数据。
Push-Push结构的原理非常简单，它由两个同构的SRAM(Static Random Access Memory)模块交替工作组成。
这两个模块都可以读取和写入数据，但只有其中的一个模块处于活动状态。
当需要访问该模块时，将它切换到活动状态，并将另一个模块设置为非活动状态。
具体来说，Push-Push结构包含一个控制器和两个SRAM模块。
控制器通过控制信号来切换SRAM模块的状态。
例如，当需要从SRAM A中读取数据时，控制器会将SRAM A切换到活动状态，并将SRAM B设置为非活动状态。
此时，输出数据将从SRAM A中传输到外部。
然后，控制器会将SRAM A设置为非活动状态，并将SRAM B切换到活动状态，准备下一次读取操作。
与单端口寄存器文件相比，Push-Push结构的优点在于它可以实现更快的读写速度，并且可以同时进行多个读写操作。
例如，如果需要同时读取两个地址的数据，可以同时从两个SRAM模块中读取数据，从而实现更快的访问速度。
此外，Push-Push结构还可以通过增加SRAM模块的数量来扩展存储容量，从而更好地满足不同的存储需求。
在实际应用中，Push-Push结构常用于嵌入式系统、数字信号处理器和高性能计算机等领域。
例如，在嵌入式系统中，Push-Push结构可以用于存储音频、图像和视频等数据。
在数字信号处理器中，Push-Push结构可用于存储滤波系数和数据缓存等。
在高性能计算机中，Push-Push结构则可用于实现高速缓存和寄存器文件等。
总的来说，Push-Push结构是一种实现高速读写和双向寻址功能的存储器结构，具有很多优点。
在实际应用中，它可以提高系统的性能和效率，从而更好地满足复杂的存储需求。

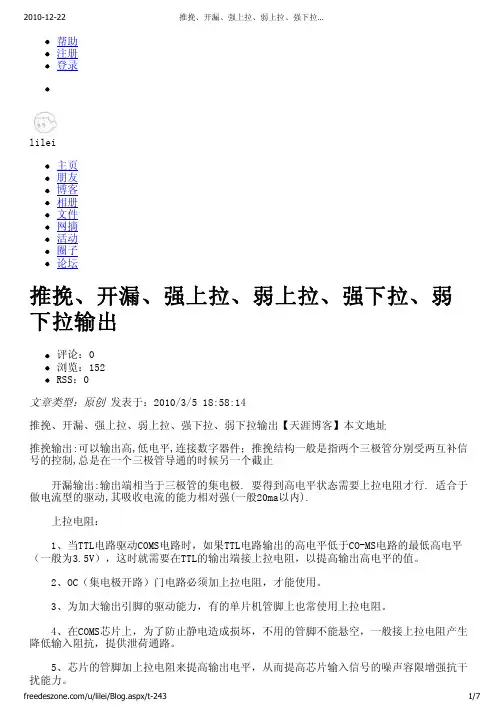

推挽、开漏、强上拉、弱上拉、强下拉、弱下拉输出
lilei 6、提高总线的抗电磁干扰能力。
管脚悬空就比较容易接受外界的电磁干扰。
7、长线传输中电阻不匹配容易引起反射波干扰，加上下拉电阻是电阻匹配，有效的抑制反射波干扰。
上拉电阻阻值的选择原则包括: 1、从节约功耗及芯片的灌电流能力考虑应当足够大；电阻大，电流小。
2、从确保足够的驱动电流考虑应当足够小；电阻小，电流大。
3、对于高速电路，过大的上拉电阻可能边沿变平缓。
综合考虑 以上三点,通常在1k到10k之间选取。
对下拉电阻也有类似道理 对上拉电阻和下拉电阻的选择应结合开关管特性和下级电路的输入特性进行设定，主要需要考虑以下几个因素： 1. 驱动能力与功耗的平衡。
以上拉电阻为例，一般地说，上拉电阻越小，驱动能力越强，但功耗越大，设计时应注意两者之间的均衡。
2．下级电路的驱动需求。
同样以上拉电阻为例，当输出高电平时 ，开关管断开，上拉电阻应适当选择以能够向下级电路提供足够的电流。
3．高低电平的设定。
不同电路的高低电平的门槛电平会有不同，电阻应适当设定以确保能输出正确的电平。
以上拉电阻为例，当输出低电平时，开关管导通，上拉电阻和开关管导通电阻分压值应确保在零电平门槛之下。
4． 频率特性。
以上拉电阻为例，上拉电阻和开关管漏源级之间的电容和下级电路之间的输入电容会形成RC延迟，电阻越大，延迟越大。
上拉电阻的设定应考虑电路在这方面的需求。
下拉电阻的设定的原则和上拉电阻是一样的 OC门输出高电平时是一个高阻态，其上拉电流要由上拉电阻来提供，设输入端每端口不大于100uA,设输出口驱动电流约500uA，标准工作电压是5V，输入口的高低电平门限为0.8V(低于此值为低电平)；2V (高电平门限值)。
选上拉电阻时：500uA x 8.4K= 4.2即选大于8.4K时输出端能下拉至0.8V以下，此为最小阻值，再小就拉不下来了。
如果输出口驱动电流较大，则阻值可减小，保证下拉时能低于0.8V 即可。
当输出高电平时，忽略管子的漏电流，两输入口需200uA 200uA x15K=3V 即上拉电阻压降为3V，输出口可达到2V，此阻值为最大阻值，再大就拉不到2V了。
