电气材料(三)
一、指示灯的作用： 1、红绿指示灯的作用有三：一是指示电气设备的运
行与停止状态；二是监视控制电路的电源是否正常；三是 利用红灯监视跳闸回路是否正常，用绿灯监视合闸回路是 否正常。
电动机接触器起、停控制方式
谢谢聆听
汇报人姓名
2020/01/01
（2）按钮颜色要求： ① “停止”和“急停”按钮必须是红色。当
按下红色按钮时，必须使设备停止工作或断电。 ② “起动”按钮的颜色是绿色。 ③ “起动” 与“停止”交替动作的按钮必须
是黑色、白色或灰色，不得用红色和绿色。
三、常用按钮型号有： LA2系列按钮供交流50Hz，电压至380V及直流电压至220V的
电路中作远距离手动控制电磁起动器、接触器、继电器线圈及其它电气 信号电器之用。
LA19系列按钮适用于交流50Hz电压至380V及直流电压至
220V的磁力起动器、接触器、继电器及其它电气线路中作遥远控制之 用。
ABB按钮
一、作用：熔断器是一种在短路或严重过载时利用熔化作用 而切断电路的保护电器， 二、结构：它主要由熔体和熔断管组成。其中熔体既是敏感 元件又是执行元件。由易溶金属制成，熔断管用瓷、玻璃或 硬制纤维制成。 三、种类：常见有:插入式、螺旋式、封闭管式和自复式。
电气材料（三）
汇报人姓名
2020/01/01
目录/CONTENTS
01 按钮 02 熔断器 03 指示灯
一、按钮的结构、符号及工作原理：
1、基本结构及工作原理：
2、文字符号：SB
3、图形符号：
6
SB
SB
SB
1
常开按钮 常闭按钮 复合按钮 3
7
2 5
4
按钮 按钮的图片
按钮的图片
按钮的图片
常闭触点 常开触点
熔断器RL1系列-3
熔断器RT0系列-1
RT0系列有填料封闭管式熔断器适用于交流50Hz，额定电 压交流380V，额定电流至1000A的配电线路中，作过载和短路 保护。
额定分断能力：至50kA
熔断器熔断器RT16(NT)系列-4列-4
熔断器RT18(HG30)系列-2
指示灯 指示灯的图片：
常开(动闭)按钮
SB
电路符号
常闭(动断)按钮
SB
电路符号
复合按钮
SB
电路符号
二、按钮的使用： （1）选择时应根据所需的触头数、使用的场所及颜色
来 确定。常用的LA18,LA19,LA20系列按钮开关，适用AC500V, DC440V,额定电流5A，控制功率为AC300W,DC70W的控制 回路中。
常用电气材料(一)
常用电气材料(一)
电气材料是电气工程中不可或缺的基础材料，应用范围广泛，可以用
于发电、输电、配电以及各种电器设备中。
常用的电气材料主要包括
导体、绝缘体、半导体和磁性材料等。
一、导体：导体是一种电流可以通过的材料。
常用的导体主要包括铜、铝以及铜铝合金等。
因为铜的导电性能较好，电气工程中普遍应用铜
导线，但成本较高，近年来，铝导线的应用越来越广泛。
二、绝缘体：绝缘体是一种电流难以通过的材料。
在电气工程中，绝
缘体主要用于保护导体，防止电流漏电、短路等危险。
常用的绝缘材
料包括橡胶、PVC、XLPE等，它们的绝缘特性、耐热性、耐腐蚀性等指标各不相同，应选用符合所需要求的材料。
三、半导体：半导体是介于导体和绝缘体之间的一种材料，具有局限
性的导电性能，是电气工程中电子器件的基础材料。
常用的半导体材
料有硅、锗等，它们的导电性能可以通过控制材料成分和掺杂离子类
型实现不同的功能和性能。
四、磁性材料：磁性材料是体现电磁学的一类材料，可以根据系统需
求进行磁场的应用。
常用的磁性材料包括铁氧体、钴铁、铁镍合金等，是电感器、电动机等电器设备的基础材料。
综上所述，电气材料是电气工程中的基础材料，应用范围广泛。
选择
不同的材料应根据系统需求进行评估，从而确保电器设备的稳定运行。
常用电气材料(1)
常用电气材料(1)
常用电气材料是指在建筑、工业、家庭等领域中广泛使用的电气设备
和部件。
这些电气材料包括电缆、开关、插座、灯具等，它们被广泛
应用于电力输送、照明、通讯等方面，对日常生活和工作产生了巨大
的便利。
1. 电缆
电缆是一种用于输送电力和信号的导体。
常见的电缆有PVC电缆、XLPE电缆等。
PVC电缆耐腐蚀性好，使用寿命长，适用于一般用途。
XLPE电缆耐高温、耐腐蚀，适用于高压电力输送。
2. 开关
开关是电气系统中控制电路开关的设备，它能够切断或接通电路。
常
见的开关有墙壁开关、断路器、接触器等。
墙壁开关是最常见的开关，它们适用于家庭、办公室等场合。
断路器适用于高压线路，能够切断
电路，保护人身安全。
接触器能够控制电路的接通和断开。
3. 插座
插座是将电器和电源连接的设备。
常见的插座有墙壁插座、保险插座等。
墙壁插座通常安装在墙上，可用于连接各种家用电器。
保险插座
能够保护设备免受过流和过压的影响。
4. 灯具
灯具用于照明，能够将电能转化为可见光。
常见的灯具有荧光灯、白
炽灯、LED灯等。
荧光灯通常用于办公室、工业厂房等室内空间。
白炽灯适用于普通住宅，它能够提供温暖、柔和的照明。
LED灯适用于公共场所、商业建筑等，它们具有节能、环保等特点。
总之，常用电气材料对现代社会具有重要意义，它们为人们生活和工作带来了巨大的便利。
通过学习和了解这些电气材料，人们能够更好地应用它们，在日常生活和工作中提高效率和生产力。

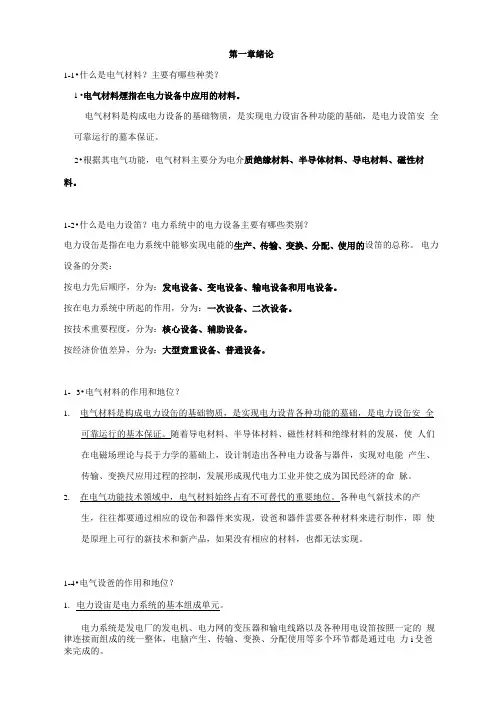

西安交通大学电气材料课后题
第一章绪论1-1•什么是电气材料？主要有哪些种类？1 •电气材料煙指在电力设备中应用的材料。
电气材料是构成电力设备的基础物质，是实现电力设宙各种功能的基础，是电力设笛安全可靠运行的墓本保证。
2•根据其电气功能，电气材料主要分为电介质绝缘材料、半导体材料、导电材料、磁性材料。
1-2•什么是电力设笛？电力系统中的电力设备主要有哪些类别？电力设缶是指在电力系统中能够实现电能的生产、传输、变换、分配、使用的设笛的总称。
电力设备的分类：按电力先后顺序，分为：发电设备、变电设备、输电设备和用电设备。
按在电力系统中所起的作用，分为：一次设备、二次设备。
按技术重要程度，分为：核心设备、辅助设备。
按经济价值差异，分为：大型贲重设备、普通设备。
1-3•电气材料的作用和地位？1.电气材料是构成电力设缶的基础物质，是实现电力设昔各种功能的墓础，是电力设缶安全可靠运行的基本保证。
随着导电材料、半导体材料、磁性材料和绝缘材料的发展，使人们在电磁场理论与長于力学的墓础上，设计制造出各种电力设备与器件，实现对电能产生、传输、变换尺应用过程的控制，发展形成现代电力工业并使之成为国民经济的命脉。
2.在电气功能技术领域中，电气材料始终占有不可替代的重要地位。
各种电气新技术的产生，往往都要通过相应的设缶和器件来实现，设爸和器件雲要各种材料来进行制作，即使是原理上可行的新技术和新产品，如果没有相应的材料，也都无法实现。
1-4•电气设爸的作用和地位？1.电力设宙是电力系统的基本组成单元。
电力系统是发电厂的发电机、电力网的变压器和输电线路以及各种用电设笛按照一定的规律连接而组成的统一整体，电脑产生、传输、变换、分配使用等多个环节都是通过电力i殳爸来完成的。
2.电力系统的安全稳定运行的关犍在于电力设爸的绝缘和电力设缶的故障检测，电力设备的生产能力和技术水平决定着电力系统运行的效率和质長。
1-5•电气材料与电力设舍二者之间的关系？1 •在电气工程技术领域中，电气材料始终占用着不可替代的重要地位。
电气工程常用材料及其应用
2、橡皮绝缘导线
3、塑料绝缘导线
二、电缆
电缆是一种多芯导线，电缆的基本结构是 由缆芯、绝缘层、保护层三部分组成。
根据材质有：铜芯、铝芯
根据用途有：电力电缆、控制电缆、通信 电缆等。
根据绝缘分：油浸纸绝缘、塑料绝缘 根据线芯分：单芯、双芯、多芯
1、电力电缆
预制分支电缆
日复一日的努力只为成就美好的明天 。07:49:4907:49:4907:49Sunday, December 27, 2020
安全放在第一位，防微杜渐。20.12.2720.12.2707:49:4907:49:49December 27, 2020
加强自身建设，增强个人的休养。2020年12月27日 上午7时 49分20.12.2720.12.27
同轴电缆SYV-75-5
SYV代表视频线,75代表阻抗为75欧姆,-5代表 线材的粗细
SYV 75-5-1(A、B、C） S: 射频 Y:聚乙烯绝 缘 V:聚氯乙烯护套 A：64编 B：96编 C：128 编 75：75欧姆 5：线径为5MM 1：代表单芯
三、硬母线 由金属管或金属型材组成并用支柱绝缘子支撑的母
2.橡皮：由橡胶硫化处理而制成的，分硬质 橡皮和软质橡皮。
二、电瓷
电瓷是应用于电力系统中主要起支持和绝缘作用 的部件，有时兼做其它电气部件的容器。因此， 对其机械性能、电气性能、耐环境性能（冷热、 抗污秽、老化等）有较高的要求。
广义而言，电瓷涵盖了各种电工用陶瓷制品，包 括绝缘用陶瓷、半导体陶瓷等等。本规划所述电 瓷仅指以铝矾土、高岭土、长石等天然矿物为主 要原料经高温烧制而 成的一类应用于电力工业系 统的瓷绝缘子，包括各种线路绝缘子和电站电器 用绝缘子，以及其它带电体隔离或支持用的绝缘 部件。
电气材料清单
电气材料清单
电气材料是指在电气工程中使用的各种材料，包括导线、电缆、绝缘材料、开关、插座等。
在电气工程中，选择合适的电气材料对于工程的安全性、可靠性和性能有着至关重要的作用。
因此，对于电气材料的选择和清单的编制需要十分慎重和严谨。
首先，导线是电气工程中必不可少的材料之一。
在选择导线时，需要考虑导线
的导电性能、耐热性能、耐腐蚀性能等因素。
常见的导线材料有铜导线、铝导线等，根据具体的工程要求来选择合适的导线材料。
其次，电缆也是电气工程中常用的材料之一。
电缆在电气系统中起着输电、配
电和信号传输的作用。
在选择电缆时，需要考虑电缆的电压等级、截面积、绝缘材料等因素。
常见的电缆类型有电力电缆、控制电缆、通信电缆等，根据具体的工程需求选择合适的电缆类型。
另外，绝缘材料也是电气工程中不可或缺的材料之一。
绝缘材料主要用于保护
导线和电缆，防止漏电和短路等安全事故的发生。
常见的绝缘材料有PVC、XLPE 等，选择绝缘材料时需要考虑其耐压、耐热、耐候性等性能。
此外，开关和插座也是电气工程中必需的材料。
开关和插座用于控制电气设备
的通断和供电，对于工程的安全性和可靠性有着重要的影响。
在选择开关和插座时，需要考虑其额定电流、额定电压、防护等级等参数，以确保其能够满足工程的需求。
综上所述，电气材料清单的编制需要全面考虑工程的实际需求，选择合适的导线、电缆、绝缘材料、开关和插座等材料。
只有在材料选择合理、清单编制严谨的情况下，才能保证电气工程的安全性、可靠性和性能。
希望本文所述内容能够对电气工程的相关人员有所帮助，谢谢阅读。
电工电料重要基础知识点
电工电料重要基础知识点
电工电料是电气工程中使用到的物料和设备，理解电工电料的重要基
础知识点对于电气工程师和相关从业人员至关重要。
以下是电工电料
的一些重要基础知识点：
1. 电气导体材料：了解各种导体材料的特性是电工电料的基础知识之一。
常见的导体材料包括铜、铝等金属，每种材料都有不同的导电能力、电阻和耐腐蚀性能。
2. 绝缘材料：电气设备通常需要使用绝缘材料来阻止电流流失或相互
干扰。
如聚氯乙烯（PVC）、交联聚乙烯（XLPE）等。
对于各种绝缘材
料的特性和适用场景的理解，有助于正确选择和使用电工电料。
3. 电气元件：电气工程中常见的元件包括电阻、电容、电感和半导体
器件等。
了解这些元件的特性、使用方法以及在电路中的应用是电工
电料的基础。
4. 开关与断路器：开关和断路器是电气工程中常用的控制和保护设备。
对不同类型的开关和断路器的工作原理、额定电流和断电能力的理解
非常重要。
5. 电缆和电线：电缆和电线是电气工程中常见的导电装置。
掌握各种
电缆和电线的规格、材料和用途，能够帮助正确选择和安装合适的电
缆和电线。
6. 安全电气：在电气工程中，安全电气是至关重要的。
了解电气事故
的原因、预防措施和应急处理方法，以及正确操作和检修电气设备的
安全要求，是电工电料基础知识中不可忽视的一部分。
总之，电工电料的基础知识点涉及导体材料、绝缘材料、电气元件、开关与断路器、电缆和电线以及安全电气等方面。
掌握这些知识点可以帮助电气工程师正确选择和使用电工电料，确保电气设备的安全运行。
电气绝缘材料耐压试验安全操作规程（3篇）
电气绝缘材料耐压试验安全操作规程电气绝缘材料耐压试验是评估绝缘材料是否能够承受一定的电压负荷而不发生击穿破坏的重要方法之一。
为了确保测试的安全和准确性，以下是电气绝缘材料耐压试验安全操作规程。
1. 实验前准备1.1 确保测试设备完好无损，检查仪器和设备的工作状态是否正常，并进行必要的校准。
1.2 使用耐压绝缘手套、护目镜等个人防护装备，确保实验人员的安全。
1.3 将测试设备与地线连接，并确保接地电阻符合要求。
2. 样品准备2.1 样品应符合相关标准的要求，具有代表性和可靠性。
2.2 检查样品是否有损坏或污染，如发现问题应及时更换或清洁。
2.3 样品的尺寸和安装应符合要求，确保测试结果的准确性。
3. 试验参数设置3.1 根据相关标准确定试验电压，并将电源调整到指定电压。
3.2 根据试验要求，设置试验时间，保证测试的稳定性和可重复性。
4. 实验操作4.1 将样品安装在试验设备上，并确保样品与电极的接触良好。
4.2 打开电源，逐渐增加电压，注意观察样品的状况。
4.3 在试验过程中，注意观察仪器的读数，如发现异常应立即停止试验。
4.4 完成试验后，逐渐降低电压，确保样品没有残余电荷。
5. 试验记录和分析5.1 记录试验参数，包括试验电压、试验时间等。
5.2 记录试验过程中观察到的异常现象、读数等信息。
5.3 对试验结果进行分析，评估样品的耐压性能。
6. 安全预防措施6.1 在试验过程中，禁止进行任何不正当的操作和触碰试验设备。
6.2 如发现漏电、电弧等危险情况，应立即采取紧急停电措施，确保人员安全。
6.3 试验结束后，及时清理试验现场，彻底断开电源。
7. 安全事故应急处理7.1 在试验前制定应急预案，明确各项措施和责任人。
7.2 如发生电气事故，应立即切断电源，并及时进行紧急救治。
7.3 对发生事故的设备和场地进行调查和评估，排除事故隐患。
以上是电气绝缘材料耐压试验安全操作规程的相关内容。
在实验过程中，实验人员应严格按照规程操作，并时刻关注安全问题，确保实验的安全和准确性。
电气工程领域的新技术和新材料
电气工程领域的新技术和新材料一、引言随着科技的不断进步，电气工程领域也在快速地发展，新技术和新材料的不断涌现极大地推动了电气工程的不断前进。
本文将介绍几种近年来在电气工程领域中引起广泛关注的新技术和新材料。
二、新技术（一）5G技术5G技术是一种新一代的移动通信技术，其具有更高的速度、更低的延迟和更广的覆盖范围。
它将会为智能城市、智慧家庭和工业自动化等领域的发展带来革命性的变化。
5G技术也会给电气工程领域带来很大的影响，例如在智慧电网、智能交通等方面。
（二）人工智能技术人工智能技术是一种可以模拟人类智慧的技术，它可以被用于电气工程领域的各种方面，例如建立智能电网、智能家居和智能机器人等。
通过使用人工智能技术，电气工程师可以设计更加智能、高效和安全的电气系统。
（三）机器学习技术机器学习技术是人工智能技术的一个子集，它利用大量的数据来训练机器，实现让机器从数据中学习并做出决策的方式。
机器学习技术可以被应用于电气工程领域的各个方面，例如模式识别、控制系统和能源管理等。
三、新材料（一）碳纳米管碳纳米管是一种由碳元素组成的无定形材料，其具有高强度、高导电性和高韧性等特点。
它可以被用于电气工程领域的各种方面，例如制造电路板、电极和锂离子电池等。
碳纳米管的发现使电气工程领域的材料研究取得了重大突破。
（二）石墨烯石墨烯是一种由纯碳形成的无定形材料，其具有高电导率、高导热性和高强度等优点。
它可以被应用于电气工程领域的各种方面，例如制造电子器件和传感器等。
石墨烯的发现极大地推动了电气工程领域的材料研究。
（三）钙钛矿钙钛矿是一种晶体材料，其具有优异的光电性和磁电性等特点。
它可以被用于光伏电池和磁存储器等领域，同时也可以被应用到电气工程领域的各种方面，例如热电发电和光电控制等。
四、结论新技术和新材料的不断涌现为电气工程的发展提供了强有力的支持和保障。
5G技术、人工智能技术和机器学习技术的发展将使智慧电网、智能家居和智能机器人等高科技产业的发展成为可能。
电气材料介绍
常用电气材料介绍一、高压系统：（一）高压开关柜：常用的型号GG-1A （F ）、JYN 、HXGN 、XGN 、KYN1 分类代号 K —铠装式 J---间隔式 X---箱式2 形式特征 G —固定式 Y —移动式3 安装场所 N —户内 W —室外4 设计序号 由1-3位数字组成5 额定电压 单位KV 后面括号内说明主开关类型Z-真空断路器 F-负荷开关6 主回路方案编号7 断路器操作机构 D —电磁式 T —弹簧式8 环境代号 TH —是热带 TA —干热带 G —高海拔 Q —全工况（二）变压器 （1） 干式变压器 （2） 油浸式变压器（3） 符号说明： SCB10-1600/10,0.4/0.23, DYN11S 是代表三相；C代表环氧树脂浇注绝缘；B 配电变压器；10 设计序号1600/10 是容量1600KVA,高压侧电压10KV ；0.4/0.23 低压侧额定线电压、额定相电压；Dyn11 接线方式表示的是一次侧三相三角形接线，低压侧星形接线，低压侧线电压为11点，即：低压侧线电压超前高压侧线电压30度二、低压开关柜：常用的型号GGD、 GCK、GCS、MNS、MCS1—分类代号 P----开启式低压开关柜 G—封闭式低压开关柜；2—形式特征 G—固定式 C—抽出式 H—固定和抽出混合安装3—用途代号 L或D—动力用 K—控制用4—设计序号5—主电路方案编号6—辅助电路方案编号MNS是采用ABB系列注册商标之一，是ABB专用低压抽屉式开关柜MCS 是智能型低压开关柜1．电容补偿柜：以补偿容量Kvar来确认大小2．非标动力箱（1）落地式常用XL-21（2）壁挂式（明装、暗装）常用XL-063．照明配电箱1结构特征代号 P----开启式 G—封闭柜式；X—封闭箱式 BX—防爆箱式2形式特征 G—固定式 C—抽出式 Z—组合式3用途代号 L或D—动力用 K—控制用 M---照明4设计序号5安装方式暗装用R\明装不标注6设计序号7输出回路数8主开关代号PZ-30系列（室内）（1）明装型（2）暗装型PZ(R)-30XM-02系列（户外）（1）明装型（2）暗装型XM(R)-02防爆型BXM(D)52系列回路数一般为2的倍数和54．插座箱：普通型、防水、防尘型、防爆型型号含义KYN28A-12中置式开关柜KYN1-12装移开关柜XGN15-12交流环网开关柜GCS-低压抽出式开关柜GCK GCL-低压抽出式开关柜MNSG-低压抽出式开关柜GGD-低压固定式开关柜YB-系列预装式变电站XL21-动力配电箱PZ30-照明配电箱三、母线1.按结构分，母线型号及意义QLFM型全连式离相封闭母线FQFM型分段全连式离相封闭母线GXFM型共箱母线GGFM型共箱隔相母线CCX6密集绝缘插接式母线槽CCX-6-2000-A-3000-5GFM-高压共箱封闭母线槽CFW-高强封闭母线槽CCX-密集型封闭母线槽KFM-空气式母线槽LMC-铝壳母线槽NHMC-耐火型母线槽ZMC-照明母线槽2. 母线槽按材质分：铜母线、铝母线、铜铝复合型，按回路：3线制、4线制、5线3.附件：始端箱、连接器、连接器壳、膨胀节、弯头、分支接头、终端盖、固定卡子、插接箱4.安装订货要求:(1)插接口位置选择：上插、左插、右插，双侧插，（2）插接口数量要求：每1米或是3米一个，根据实际需要；（3）由于母线无法现场制作，对于弯头、变径、分支接头等必须由母线厂家在现场实际测量尺寸后定制，通常母线厂家会根据施工图和现场测量数据提供母线连接图，会给每一趟的每一节进行编号，安装时可根据编号顺序进行；四、桥架、线槽XQJ---形式---类别---规格XQJ ----汇线桥架系列 (BHQ—玻璃钢桥架系列)形式-----T梯级式、P盘式、C槽式、ZH组合式类别----类别种类（用阿拉伯数字加英文字母表示）规格---规格或是规格序号（用阿拉伯数字表示）宽*高*重大跨距XQJ—DJ--T—01A—300*1001.按规格分为：梯式（焊接成型）、盘式（一次冲压成型或是焊接成型）、槽式（一次冲压成型）；2.按材质分：钢制、铝合金、不锈钢、复合材料（环氧树脂、玻璃钢、PVC）3.按结构分：普通型、加强型、大跨距（通常是加强型）、带分隔板（动力/控制）4.按表面处理：热镀锌、喷塑、防火5.按用途：6.长度：通常为2、4、6米/节，可根据实际要求定制7.附件：成品支架（根据安装位置的不同分为很多构配件），盖板、盖板锁扣、弯头（水平、垂直上弯、垂直下弯、左上、左下弯通、右上、右下弯头），三通、四通（等径、变径、水平、垂直），连接片、专用连接螺栓、调高片、调宽片、端盖、跨接铜辫子等8.订货时可要求供货商提供产品样本，根据产品样本内的规格型号选择进行订货9.钢制梯式和盘式的钢板厚度要求桥架宽度=b 钢板最小厚度要求B 100 1100 B 150 1.2150 B 400 1.5400 B 800 2800 B 2.510.镀锌层厚度：桥架构件不小于65μm; 螺栓及杆件不小于54μm11.镀锌层附着力测试：划线、划格、镀锌层不剥离、不凸起12.外观检查：表面光滑均匀、致密、不起皮、花斑、局部未镀、划痕等缺陷五、电缆（一）电线电缆产品主要分为五大类:1、裸电线及裸导体制品本类产品的主要特征是：纯的导体金属，无绝缘及护套层，如钢芯铝绞线、铜铝汇流排、电力机车线等；加工工艺主要是压力加工，如熔炼、压延、拉制、绞合/紧压绞合等；产品主要用在城郊、农村、用户主线、开关柜等。
电气主要材料汇总表
电气主要材料汇总表1. 引言本文档旨在汇总电气工程中常用的主要材料，包括基础材料、绝缘材料、导线材料、封装材料等。
通过对这些材料的介绍和分类，读者可以更好地了解电气材料的特性和用途，从而在工程设计和选材过程中做出明智的决策。
2. 基础材料基础材料是电气工程中常用的支撑材料，它们具有良好的机械强度和导电性能，用于制作电气设备的基本结构。
2.1 金属材料•铜（Cu）：良好的导电性能和可塑性，广泛用于导线、连接器等电气元件的制造。
•铝（Al）：较低的密度和良好的导电性能，常用于输电线路和电缆的导线。
•钢（Steel）：高强度和优良的机械性能，用于制作电气设备的结构部件。
2.2 非金属材料•塑料（Plastic）：绝缘性能良好，具有较低的介电常数，用于电气设备的绝缘体、外壳等部件。
•陶瓷（Ceramic）：较高的绝缘强度和耐热性，常用于高温电气设备的绝缘部件。
•橡胶（Rubber）：良好的弹性和绝缘性能，常用于电缆和电线的外套。
3. 绝缘材料绝缘材料是电气工程中常用的用于阻挡电流流动的材料，以防止漏电和电气事故的发生。
3.1 绝缘树脂•环氧树脂（Epoxy Resin）：优良的绝缘性能和机械强度，广泛用于电气设备的绝缘涂层、封装材料等。
•聚酰亚胺（Polyimide）：高温下仍保持较好的绝缘性能，常用于高温电气设备的绝缘部件。
3.2 绝缘纸•电气绝缘纸（Insulation Paper）：高强度和良好的绝缘性能，用于电气设备中的绝缘隔离和填充。
3.3 绝缘胶带•PVC绝缘胶带（PVC Insulation Tape）：柔软易拉伸，用于绝缘和固定电气设备中的导线和电缆。
4. 导线材料导线材料是电气工程中用于输送电流的材料，具有良好的导电性能和低电阻。
4.1 铜导线•裸铜导线（Bare Copper Wire）：良好的导电性能和低电阻，常用于低电压、低频率的电气设备中。
•铜包铝导线（Copper-clad Aluminum Wire）：铜包覆在铝芯上，既具有铜的导电性能，又减小了材料重量和成本。
