压差式流量计工作原理

差压式流量计常见故障及排除

差压式流量计常见故障及排除差压式流量计是一种广泛应用于工业领域的流量测量仪器，其工作原理是利用流体在管道中流动时所产生的压差来计算流量。

然而，在长时间使用和操作过程中，差压式流量计也可能会出现一些故障，下面将针对常见的故障及其排除方法做一简要的介绍。

常见故障1.泄漏：泄漏是差压式流量计最常见的故障之一。

其引起原因可能是密封件损坏、管道安装不良、管道材料老化或温度骤变等。

泄漏会直接影响到流量计的准确度和稳定性。

2.压力失控：如果在管道中,出现流量突变或者管道卡塞的情况下，压力可能会失控，这种情况下，差压式流量计的测量范围将变得模糊，不稳定。

而这种现象则会立刻影响到管道中流体的稳定性。

3.粘液和沉积物：当流体的粘度较高时，会形成粘液，当流体中含有颗粒状的物质、沉积物或其他固体物质时，会在管道内发生堵塞现象，会阻止流体的正常流动，给差压式流量计带来极大的压力。

4.电气问题：差压式流量计还有可能会遇到一些电气问题，比如测量电路出现短路，传感器损坏或者额定电源缺少等异常问题。

排除方法1.对泄漏问题的排除：首先需要检查管道的安装过程，是否松动或截面不合格，并检查所有管道连接部件的紧固状况。

检查管道所有接口处和笔直度,特别是在转弯处。

而针对缺少密封件造成的泄漏，则需要更换裂口或热气门。

2.对压力失控问题的排除：对压力失控问题，可以适当提高管道的供水流量，保持管道的稳定泵送流动。

此时建议检查所有供水管道连接处和所有其他关节的紧固状况,防止流体因闸门关闭或管道阻塞等原因停留在某个位置，或许淤积沉殿在管道内。

3.对粘液和沉积物问题的排除：对于粘液和沉积物问题，首先需要检查管道原料的质地名称和粘性分类。

一旦发现管道中含有粘液或颗粒物质，必须及时清理，并采用配合的机械设备对管道内部进行清洗和刮除。

4.对电气问题的排除：当出现电气问题时，首先需要检查传感器的设备性能是否正常，是否存在不易察觉的损坏，也需要检查测量电路是否短路或耗能过高。

孔板流量计工作原理

孔板流量计工作原理充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单，维修方便，性能稳定，使用可靠等特点。

详细介绍:一、概述孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单，维修方便，性能稳定，使用可靠等特点。

孔板节流装置是标准节流件可不需标定直接依照国家标准生产，1.国家标准GB2624-81<流量测量节流装置的设计安装和使用；2.国际标准ISO5167<国际标准组织规定的各种节流装置； 3.化工部标准GJ516-87-HK06。

二、工作原理充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

孔板流量计由截流元件孔板、均压环、三阀组和智能多参数变送器组成。

三阀组：三阀组的作用是将差压变送器的正负压室与引压管导通或切断，导通或切断差压变送器。

停用时：关闭负压阀,打开平衡阀,关闭正压阀.投用时：打开正压阀,关闭平衡阀,打开负压阀.在有隔离液的情况下要确保三阀组不能同时打开,防止隔离液因为差压而跑掉.五阀组比三阀组多2个排污阀。

初次使用时应先打开平衡阀，再打开低压侧负压阀，接着是打开高压侧正压阀，最后关闭平衡阀，变送器工作，这样操作很好的保护了变送器。

差压式流量计

压侧根部阀计二次阀）
差压式流量计常见故障处理方法
六、指示波动大
1.流量参数本身波动太大；（高低压阀门适当关小） 2.测压元件对参数波动较敏感；（适当调整阻尼作用）
例题分析
举例
1.某差压式流量计的流量刻度上限为320m3/h ,差压上限2500Pa。当仪表指针指在160m3/h时,求相应
差压式流量计安装
③ 任何局部阻力 (如弯管、三通管、闸阀等)均会引起流速在截面上重新分布,引起流量系数变化。所以在节流装置的上、下游必须配置一定长度的直管（前后直管段要求前十后五）。 ④ 标准节流装置 (孔板、喷嘴) ,一般都用于直径 D≥50mm的管道中。 ⑤ 被测介质应充满全部管道并且连续流动。 ⑥ 管道内的流束 (流动状态)应该是稳定的。 ⑦ 被测介质在通过节流装置时应不发生相变。
差压式流量计常见故障处理方法
二、指示在零下
1.高低压管路接反；（检查并连接正确） 2.高压测管路泄漏或破裂；（更换三阀组或导压管
路）
差压式流量计常见故障处理方法三、指示比正常偏低
1.高压侧管路有泄漏；（排除泄漏点） 2.平衡阀不严或未关紧（关紧平衡阀或更换新阀） 3.高压侧管路中空气未排干净（打开高压侧排污阀） 4.差压计零位漂移（调零） 5.孔板装反（重新安装）
差压变送器
差压变送器可以将差压信号Δp转换为统一标准的气压信号或电流信号,可以连续地测量差压、液位、分界面等工艺参数。当它与节流装置配合时,可以用来连续测量液体、蒸汽和气体的流量。
差压式流量计取压口安装要求
（1）测量液体的流量时，应该使两根导压管内都充满同样的液体而无气泡，以使两根导压管内的液体密度相等。
差压式流量计
概述

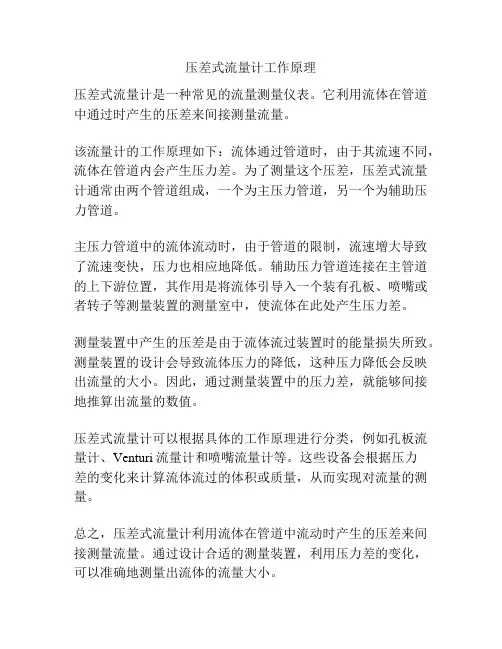

压差式流量计工作原理

压差式流量计工作原理
压差式流量计是一种常见的流量测量仪表。

它利用流体在管道中通过时产生的压差来间接测量流量。

该流量计的工作原理如下：流体通过管道时，由于其流速不同，流体在管道内会产生压力差。

为了测量这个压差，压差式流量计通常由两个管道组成，一个为主压力管道，另一个为辅助压力管道。

主压力管道中的流体流动时，由于管道的限制，流速增大导致了流速变快，压力也相应地降低。

辅助压力管道连接在主管道的上下游位置，其作用是将流体引导入一个装有孔板、喷嘴或者转子等测量装置的测量室中，使流体在此处产生压力差。

测量装置中产生的压差是由于流体流过装置时的能量损失所致。

测量装置的设计会导致流体压力的降低，这种压力降低会反映出流量的大小。

因此，通过测量装置中的压力差，就能够间接地推算出流量的数值。

压差式流量计可以根据具体的工作原理进行分类，例如孔板流量计、Venturi流量计和喷嘴流量计等。

这些设备会根据压力
差的变化来计算流体流过的体积或质量，从而实现对流量的测量。

总之，压差式流量计利用流体在管道中流动时产生的压差来间接测量流量。

通过设计合适的测量装置，利用压力差的变化，可以准确地测量出流体的流量大小。

差压式流量计安装和维护注意事项

差压式流量计安装和维护注意事项摘要：近年来我国综合国力的不断增强，工业的迅猛发展，涌现出大量的工业企业。

在工业生产中，对流量参数的测量通常可通过使用差压式流量计来测量，压差流量计经过几十年的发展，被广泛应用于各种工业生产中。

随着工业技术的不断发展，工业的生产过程愈加复杂化，对于生产过程中流量的测量精度要求也越加严格，而传统中所使用的差压式流量计的测量范围以及测量精度已经不能满足当下工业生产过程中对流量参数的测量要求。

本文就差压式流量计安装和维护注意事项展开探讨。

关键词：差压式流量计；安装要点；维护要点引言随着工业自动化生产的快速发展，差压式变送器在压力压差流量方面的应用变得越来越广泛。

LNG装置由于具有一定的连续性和安全性，因此使用其中的差压式流量计时就可以在保证生产的同时对流量进行精准的测量。

差压式流量计的应用由于为工业的发展带来一定的便利条件，因此在实际应用中会表现出一定的优势。

1概述1.1差压式流量计概述差压式流量计又被称为节流式流量计，其工作原理是基于流体流动的节流原理，通过流体经过节流装置产生的压力差对流量参数进行测量，差压式流量计是目前在工业中使用范围最广、技术最成熟的方法。

差压式流量计在对流量参数进行测定时，主要是将待测流体的流量参数通过节流装置转变为压差信号，进而将产生的差压在仪表上显示出来。

在实践中，常用的单元组合仪器主要是利用差压变送器，将节流装置产生的压差信号，转换成标准电传信号或气动信号，帮助管理人员进行记录或控制。

1.2差压流量计的组成1.节流装置。

节流装置主要有标准的及其他形式的。

标准型有标准孔板、标准喷准和文丘里管，其他形式型有圆缺孔板、1/4圆喷嘴等。

（2）导压管路。

被测流体的流量经节流装置变成差压信号后，由差压信号管路将差压信号传送给差压计，以显示出被测流量的大小。

在仪表管道中，它是唯一与工艺管道直接相接，有物料流入的管道，所以，对测量管道的安装要求，与工艺管道相同。

流量计分类及工作原理

流量计的分类和工作原理一．流量计的分类按测量原理分有：力学原理、热学原理、声学原理、电学原理、光学原理、原子物理学原理等。

按流量计的结构原理进行分类，即分为：容积式流量计、压差式流量计、浮子流量计、涡轮流量计、电磁流量计、流体振荡流量计中的涡街流量计、质量流量计和插入式流量计、探针式流量计。

二．常用流量计的工作原理及应用1. 压差式流量计差压式流量计是依照安装于管道中流量检测件产生的差压，已知的流体条件和检测件与管道的会集尺寸来计算流量的仪表。

应用：差压式流量计应用范围特别广泛, 在封闭管道的流量测量中各种对象都有应用，如流体方面：单相、混相、干净、脏污、粘性流等；工作方面：常压、高压、真空、常温、高温、低温等；管径方面：从几毫米到几米；流动方面：亚音速、音速、脉动流等。

它在各工业部门的用量约占流量计所实用量的1/4 ～ 1/3 。

2. 浮子流量计浮子流量计又称转子流量计，是变面积式流量计的一种，在一根由下向上扩大的垂直锥管中，圆形横截面的浮子的重力式由液体动力承受的，从而使浮子可以在锥管内自由地上升和下降。

应用：浮子流量计是仅次于差压式流量计应用范围最宽广的一类流量计，特别在小、微流量方面有举足轻重的作用3.容积式流量计容积式流量计，又称定排量流量计，简称PD流量计，在流量仪表中是精度最高的一类，它利用机械测量元件把流体连续不断地切割成单个已知的体积部分，依照测量室逐次重复地充满和排放该体积部分流体的次数来测量流体体积总量。

应用：容积式流量计与差压式流量计、浮子流量计并列为三类使用量最大的流量计，常应用于昂贵介质（油品、天然气等）的总量测量。

4. 涡轮流量计涡轮流量计是速度式流量计中的主要种类，它采用多叶片的转子（涡轮）感觉流体平均流速，从而且推导出流量或总量的仪表。

一般它由传感器和显示仪器两部分组成，也可做成整体式。

应用：涡轮流量计在测量石油、有机液体、无机液、液化气、天然气和低温流体获得广泛应用。

差压流量计原理

第六节流量测量流体的流量是化工生产过程中的重要参数之一，为了控制生产过程能定态进行，就必须经常了解操作条件，如压强、流量等，并加以调节和控制。

进行科学实验时，也往往需要准确测定流体的流量。

测量流量的仪表是多种多样的，下面仅介绍几种根据流体流动时各种机械能相互转换关系而设计的流速计与流量计。

一、测速管图1-31 测速管1一静压管 2一冲压管测速管又称皮托(Pitot)管，如图1—31所示。

它是由两根弯成直角的同心套管所组成，管的管口是封闭的，在外管前端壁面四周开有若干测压小孔，为了减小误差，测速管的前端经常做成半球形以减少涡流。

测量时，测速管可以放在管截面的任一位置上，并使其管口正对着管道中流体的流动方向，外管与内管的末端分别与液柱压差计的两臂相连接。

根据上述情况，测速管的内管测得的为管口所在位置的局部流体动能u r2/2与静压能p/ρ之和，合称为冲压能，即h A= u r2/2+ p/ρ式中u r—流体在测量点处的局部流速。

测速管的外管前端壁面四周的测压孔口与管道中流体的流动方向相平行，故测得的是流体的静压能p/ρ，即h A=h A-h B= u r2/2测量点处的冲压能与静压能之差∆h为∆h = h A -h B = u r 2/2于是测量点处局部流速为hu r ∆=2 (1—64)式中△h 值由液柱压差计的读数R 来确定。

△h 与R 的关系式随所用的液柱压差计的形式而异，可根据流体静力学基本方程式进行推导。

‘测速管只能测出流体在管道截面上某一点处的局部流速。

欲得到管截面上的平均流速，可将测速管口置于管道的中心线上，以测量流体的最大流速u max ，然后利用图1—19的u/u max 与按最大流速计算的雷诺准数Re max 的关系曲线，计算管截面的平均流速u 。

图中的Re max =du max ρ/μ，d 为管道内径。

·这里应注意，图1—19所表示的u/u max 与Re max 的关系，是在经过稳定段之后才出现的。

孔板流量计工作原理

孔板流量计工作原理充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以孔板流量计可以通过测量压差来衡量流体流量的大小。

这种测量方法是以能量守衡定律和流动连续性定律为基准的。

孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单，维修方便，性能稳定，使用可靠等特点。

详细介绍:一、概述孔板流量计又称为差压式流量计，是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成，广泛应用于气体、蒸汽和液体的流量测量。

具有结构简单，维修方便，性能稳定，使用可靠等特点。

孔板节流装置是标准节流件可不需标定直接依照国家标准生产，1.国家标准GB2624-81<流量测量节流装置的设计安装和使用；2.国际标准ISO5167<国际标准组织规定的各种节流装置；3.化工部标准GJ516-87-HK06。

二、工作原理充满管道的流体流经管道内的节流装置，在节流件附近造成局部收缩，流速增加，在其上、下游两侧产生静压力差。

在已知有关参数的条件下，根据流动连续性原理和伯努利方程可以推导出差压与流量之间的关系而求得流量。

孔板流量计由截流元件孔板、均压环、三阀组和智能多参数变送器组成。

三阀组：三阀组的作用是将差压变送器的正负压室与引压管导通或切断，导通或切断差压变送器。

停用时：关闭负压阀,打开平衡阀,关闭正压阀.投用时：打开正压阀,关闭平衡阀,打开负压阀.在有隔离液的情况下要确保三阀组不能同时打开,防止隔离液因为差压而跑掉.五阀组比三阀组多2个排污阀。

初次使用时应先打开平衡阀，再打开低压侧负压阀，接着是打开高压侧正压阀，最后关闭平衡阀，变送器工作，这样操作很好的保护了变送器。

在变送器的工作过程中也可以打开平衡阀给变送器调零等操作孔板流量计的安装位置是直管的前10D后5D。

4-2 差压式流量计

第二节差压式流量计
第二节差压式流量计
2.转子流量计
(1)转子流量计概述转子流量计也是利用节流原理测量流体的流量，但它的差压值基本保持不变，是通过节流面积的变化反映流量的大小，故又称恒压降变截面流量计，也有称作浮子流量计。以浮子在垂直锥形管中随着流量变化而升降，改变它们之间的流通面积来测量体积流量。
均速管流量探头主要有阿纽巴（Annubar）、威力巴（Vrabar）、威尔巴（Wellbar）、德尔塔巴(Deltaflow ）、托巴（Torbar）、双D巴等几种。它们的共同特点都是结构简单的插人式探头，适于测量气体、蒸汽和液体的流量，管道内径从十几毫米到几米，使用范围很广。
第二节差压式流量计
第二节差压式流量计
二其它差压流量计 1.均速管流量计
(1)均速管流量计概述均速管始于20世纪60年代。它的结构简单，容易加工，成本低廉，不可恢复的压力损失小，大约只相当于节流装置的百分之几；流量传感器是插人式探头，安装简易，可以不断流进行装卸和维护，而且性能稳定。
第二节差压式流量计
罩壳玻璃椎管浮子
密封填料连结法兰
第二节差压式流量计
②远传式转子流量计远传式转子流量计可采用金属锥形管，它的信号远传方式有电动和气动两种类型，测量转换机构将浮子的移动转换为电信号或气信号进行远传及显示。
1、2－磁钢； 3－杠杆； 4－平衡锤； 5－阻尼器； 6、7、8－连杆机构； 9－标尺； 10－指针； 11、12、13－连杆机构；14－铁心；15－差动变压器
第二节差压式流量计
(4)转子流量计的特点优点对上游直管段要求不高，或者说没有上游直管段要求。测量的流量范围较宽，一般为10：1。流量测量元件的输出接近于线性，压损较低。缺点差压输出小，灵敏度低，量程比小（3：1），很难用于带尘气流的测量。

差压式流量计的工作原理

差压式流量计的工作原理一、差压式流量计的工作原理①差压式流量计用于根据安装在管道中的流量检测器产生的差压、已知的流体条件以及检测器和管道的几何尺寸计算流量计。

②差压式流量计由一次设备(检测器)和二次设备(差压转换和流量显示仪表)组成组成。

通常，差压类型流量计以试件的形式分类，例如孔板流量计、文丘里管流量计、平均管流量计等。

③辅助设备是各种机械、电子和机电一体化差压计、差压变送器和流量显示仪表。

它已发展成为一大类仪器，具有极高的程度(系列化、通用化和标准化)和众多的类型和规格。

它可以测量流量参数以及其他参数(如压力、材料水平、密度等)。

④根据其作用原理，差压计流量可分为:节流装置、液压阻力型、离心型、动压头型、动压头增益型和射流型。

⑤根据其标准化程度，试样可分为两类:标准和非标准。

⑥所谓的标准试件根据标准文件设计、制造、安装和使用，并且确定可以具有其流量值和估计的测量误差，而无需实际流量校准。

⑦非标准试件是成熟的程度，尚未纳入国际标准。

二、差压式流量计产品的优点和缺点及应用概况1、差压式流量计的优点如下所示：①压差流量计是使用最广泛的流量计，使用在各种流量计中居首位。

近年来，由于各种新型流量计的出现，其使用的百分比逐渐下降，但它仍然是最重要的流量计。

②使用最广泛的孔板流量压力表结构牢固，性能稳定可靠，使用寿命长，为使用；③它的应用范围很广，到目前为止还没有任何种类的流量计可以与之相比；④试件、变送器和显示仪表分别由不同厂家生产，便于规模化和经济化生产。

2、差压式流量计的缺点如下所示：①测量精度普遍较低；②范围窄，一般仅有:1~4:1；③现场安装条件为要求高；④压力损失大(孔板、喷嘴等；3、差压式流量计的应用概况:差压流量计有广泛的应用。

它用于流量测量各种物体的封闭管道，如单相、混合相、清洁、肮脏和粘性流体流方面:工作状态方面:常压、高压、真空、常温、高温、低温等。

管径方面:从几毫米到几米；流动条件方面:亚音速、音速、脉动流等。
