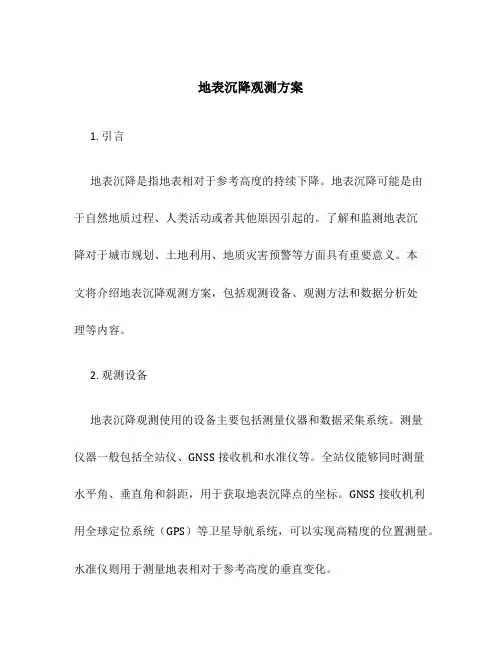

地表沉降观测方案
地表沉降观测方案1. 引言地表沉降是指地表相对于参考高度的持续下降。
地表沉降可能是由于自然地质过程、人类活动或者其他原因引起的。
了解和监测地表沉降对于城市规划、土地利用、地质灾害预警等方面具有重要意义。
本文将介绍地表沉降观测方案，包括观测设备、观测方法和数据分析处理等内容。
2. 观测设备地表沉降观测使用的设备主要包括测量仪器和数据采集系统。
测量仪器一般包括全站仪、GNSS接收机和水准仪等。
全站仪能够同时测量水平角、垂直角和斜距，用于获取地表沉降点的坐标。
GNSS接收机利用全球定位系统（GPS）等卫星导航系统，可以实现高精度的位置测量。
水准仪则用于测量地表相对于参考高度的垂直变化。
数据采集系统一般包括数据记录仪和传感器。
数据记录仪用于接收和存储测量仪器的观测数据。
传感器则用于感知地表沉降的变化，常用的传感器包括倾斜仪、浮标和应变计等。
3. 观测方法地表沉降的观测方法主要包括经典水准法、GNSS测量法和应变测量法等。
经典水准法是一种传统的地表沉降观测方法，通过在不同时间点对一组参考点进行水准测量，来判断地表的垂直变化。
GNSS测量法利用GNSS接收机测量地表沉降点的坐标变化，具有高精度和全球覆盖的优点。
应变测量法则通过应变计测量地表的应变变化，从而间接获得地表沉降的信息。
在实际观测中，常常采用多种方法相结合的方式来进行地表沉降观测。
不同方法的观测结果可以相互验证，提高观测的可靠性和精度。
4. 数据处理与分析地表沉降观测得到的原始数据需要进行处理与分析，以得到地表沉降的变化趋势和速率等信息。
数据处理方法包括数据预处理、模型拟合和误差分析等。
数据预处理主要包括数据的滤波、异常值检测和数据平差等步骤。
滤波可以去除数据中的高频噪声，使得观测结果更加平滑。
异常值检测可以排除观测误差较大的数据点，提高观测结果的准确性。
数据平差则是利用最小二乘法等数学方法对观测数据进行拟合，得到地表沉降的变化曲线。
模型拟合是指利用数学模型来描述地表沉降的变化规律。
沉降观测设计方案
沉降观测设计方案沉降观测设计方案一、研究目的：沉降观测是为了监测土地基础的沉降变形情况，以评估地基的稳定性，并提供保障建筑物安全的依据。
本次沉降观测的目的是针对某建筑物基础的沉降情况进行长期监测，以确定建筑物基础的稳定性和安全性。
二、观测点的选择：观测点的选择应考虑到建筑物基础的具体位置和形状，以及周围的地质环境。
一般来说，应选择位于建筑物四个角落以及底板中心位置的观测点。
三、观测参数和仪器设备：1. 观测参数：(1) 水平沉降：通过测量观测点和参考点之间的水平位移变化来评估土地基础的沉降情况；(2) 垂直沉降：通过测量观测点和参考点之间的垂直位移变化来评估土地基础的沉降情况。
2. 仪器设备：(1) 水平位移测量仪：使用全站仪或全自动水平仪测量观测点和参考点之间的水平位移变化；(2) 垂直位移测量仪：使用自动水准仪或测斜仪测量观测点和参考点之间的垂直位移变化。
四、观测方案：1. 观测频率：(1) 短期观测：每周进行一次观测，连续观测3个月，以监测基础沉降的快速变化情况；(2) 长期观测：每季度进行一次观测，连续观测2年，以监测基础沉降的趋势和变化幅度。
2. 观测方法：(1) 水平位移测量：在观测点和参考点之间设置测量标志点，使用水平位移测量仪测量两者之间的水平位移；(2) 垂直位移测量：在观测点和参考点之间设置测量标志点，使用垂直位移测量仪测量两者之间的垂直位移。
3. 数据处理：将观测得到的数据进行统计和分析，计算出观测点各个时期的沉降速率和累计沉降量，并绘制出相应的沉降曲线。
五、责任划分：1. 工程师：负责观测方案的设计和施工现场的指导；2. 观测人员：负责实际的观测工作，包括仪器设备的调试和数据的采集；3. 数据处理人员：负责对观测数据进行统计和分析，并绘制相关的沉降曲线。
六、安全措施：在观测过程中，要确保施工现场的安全，并合理安排观测人员的工作时间，避免长时间处于高强度的工作状态。
七、经济效益：通过长期的沉降观测，可以及时发现土地基础沉降的问题，及时采取相应的措施来修复和加固基础，避免因沉降导致的建筑物安全事故，以保护人民生命财产安全，具有重要的经济效益。

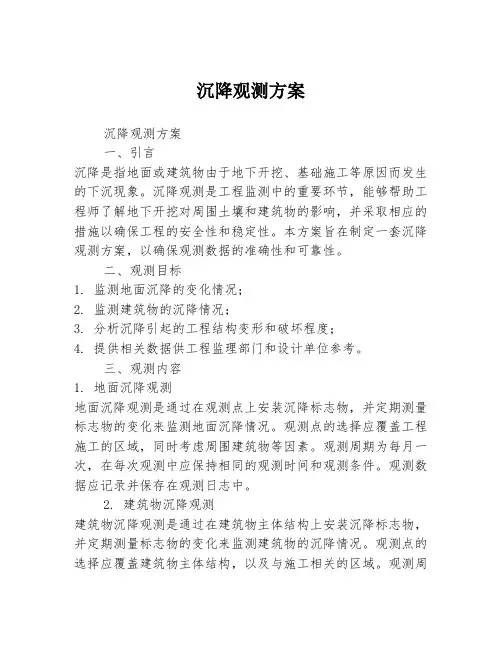

沉降观测方案
沉降观测方案沉降观测方案一、引言沉降是指地面或建筑物由于地下开挖、基础施工等原因而发生的下沉现象。
沉降观测是工程监测中的重要环节，能够帮助工程师了解地下开挖对周围土壤和建筑物的影响，并采取相应的措施以确保工程的安全性和稳定性。
本方案旨在制定一套沉降观测方案，以确保观测数据的准确性和可靠性。
二、观测目标1. 监测地面沉降的变化情况；2. 监测建筑物的沉降情况；3. 分析沉降引起的工程结构变形和破坏程度；4. 提供相关数据供工程监理部门和设计单位参考。
三、观测内容1. 地面沉降观测地面沉降观测是通过在观测点上安装沉降标志物，并定期测量标志物的变化来监测地面沉降情况。
观测点的选择应覆盖工程施工的区域，同时考虑周围建筑物等因素。
观测周期为每月一次，在每次观测中应保持相同的观测时间和观测条件。
观测数据应记录并保存在观测日志中。
2. 建筑物沉降观测建筑物沉降观测是通过在建筑物主体结构上安装沉降标志物，并定期测量标志物的变化来监测建筑物的沉降情况。
观测点的选择应覆盖建筑物主体结构，以及与施工相关的区域。
观测周期为每周一次，在每次观测中应保持相同的观测时间和观测条件。
观测数据应记录并保存在观测日志中。
3. 工程结构变形观测工程结构变形观测是通过在关键部位安装变形测量仪器，测量和记录变形数据，以判断沉降所引起的工程结构变形情况。
观测点的选择应根据工程结构的特点和施工方法来确定。
观测周期为每周一次，在每次观测中应保持相同的观测时间和观测条件。
观测数据应记录并保存在观测日志中。
四、安全措施1. 在进行地面沉降观测时，要确保相关人员的安全。
观测点周围应设置警示标志，并确保观测点不会对交通和行人造成危险。
2. 在进行建筑物沉降观测时，要确保观测点的安全。
观测点周围应设置警示标志，并采取防护措施，以防观测点的标志物受到破坏。
3. 在进行工程结构变形观测时，要确保测量仪器的安全。
观测点周围应设置警示标志，并采取防护措施，以防测量仪器受到破坏。
3131首采工作面地表移动沉陷观测方案
3131首采工作面地表移动沉降观测实施方案一、设计地表移动观测站的目的和任务建立龙门峡南煤矿首采面的地表移动观测站，通过数据采集、处理、分析，获得该工作而地质采矿条件下准确可靠的地表移动变形参数和地表移动变形规律，为下一步的生产决策服务。
二、测区概况3131工作面地面位于邓家瓦厂、石朝门一带，地形为坡地，植被为灌木,地表有少量民房、交错小路和部分碎石公路,无高压铁塔、大的积水体。
相邻岩层有龙潭组、栖霞组。
3131工作面东与+478m北西翼回风大巷基本平行，西部为3133 工作面，中部为+400北西翼底板抽放巷。
3131工作面位于二叠系下统茅口组（Pim）,该段岩层岩性主要为薄层状粉晶灰岩，显水平层理，岩层倾向北西298。
，倾角25°〜29° , f=8〜10,其上覆岩层为龙潭组一段岩层，下覆岩层为栖霞组岩层。
3131工作面沉降观测整个测区面积约，经度107° 00' 〃 ~107。
01，”,纬度 30。
36' " "30。
37'"。
三、沉降观测方案1、精度要求（1）观测点及基点的初始值采用GPS四等平面控制测量。
（2）沉降观测采用5秒导线测量精度观测。
（3）高程控制采用5秒导线测量精度观测三角高程。
2、基准点的布设（1）基准点须埋设在工作面的沉降范围以外，位置稳定、易于长期保存的地方。
基准点采用混凝土浇筑永久点，并且基准点必须要有检核条件。
基准点不能少于3个。
（2）基准点应定期复测，复测周期应视基准点所在位置的稳定情况而定，在点位稳定后宜每季度或每半年复测一次。
当观测点变形测量成果出现异常或外界因素影响时，应及时进行复测，并对其稳定性、可靠性进行分析。
（3）基准点埋设后，应达到稳定后方可开始观测。
稳定期应根据观测要求与地质条件确定，标准埋石稳定期不宜小于10天。
（4）工作基点应在变形区域外相对稳定且不受施工影响的地点选埋，这些点应形成闭合环、节点网或附合路线。
沉降监测方案设计及沉降控制
沉降监测方案设计及沉降控制摘要沉降是指地表或建筑物因为地下土壤的收缩、物质熔化或地下水位改变等因素而导致的下降过程。
在建筑工程中，沉降可能会影响建筑物的结构稳定性，因此需要采取监测和控制措施。
探讨沉降监测方案的设计以及沉降的控制方法。
1. 沉降监测方案设计1.1 监测设备的选择沉降监测需要选择适当的监测设备，常用的监测设备包括测量仪器、传感器和数据采集系统。
监测设备应该具有高精度、稳定性强、易于安装和维护等特点。
1.2 监测点的设置监测点的设置需要考虑到建筑物及周围环境的特点，通常监测点应布置在建筑物的重要支承部位以及沉降较为敏感的区域。
监测点的设置应该均匀分布，覆盖整个建筑物及其周围的区域。
1.3 监测频率与时长监测频率和监测时长是沉降监测方案设计的重要参数。
监测频率应根据沉降的速度和变化情况来确定，通常会选择不同的监测频率进行监测。
监测时长一般应根据监测的目的和要求来确定，长期监测可以更准确地了解沉降的情况。
2. 沉降控制2.1 预防措施预防沉降的措施包括选择合适的地基处理方式、控制地下水位、减少建筑物的荷载等。
通过预防措施可以有效降低建筑物的沉降风险。
2.2 监测控制沉降监测是控制沉降的重要手段，通过实时监测沉降情况，可以及时采取调整措施。
监测控制可以根据监测数据的变化情况来制定相应的控制策略，并实施相应的控制措施。
2.3 紧急处理在发生异常沉降时，需要立即采取紧急处理措施，例如暂时性支撑建筑物或者疏散周围人员等。
紧急处理可以有效减少沉降对建筑物和周围环境的影响。
在建筑工程中，沉降监测方案的设计和沉降控制是非常重要的环节，可以有效降低建筑物的沉降风险，保障建筑物和周围环境的安全。
通过科学合理的监测方案设计和控制措施的实施，可以有效预防和减少沉降所带来的不利影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
B1003W01工作面采空区地表
沉降观测设计
单位：沙吉海煤矿生产技术部
时间：2014年8月
B1003W01工作面采空区地表沉降观测设计一、设计情况说明：
B1003W01工作面于2014年7月31日正式投产试运行，根据煤矿有关规定，煤矿采煤工作面对应的地面区域必须进行沉降观测，根据沉降观测数据确定地表的沉降程度。
沙吉海生产技术部依据相关规定，于2014年8月进行了地表沉降观测点位的布置。
在采空区地表中部设置12个控制点，在采空区边界设置14个点确定采空区的边界范围，同时作为沉降观测点使用。
二、沉降观测的相关知识
2.1 沉降观测网的布置
在沉降观测之前，由于采空区距离矿区控制点较远，为方便进行观测以及布点，特在矿区控制点的基础上，在采空区布设沉降基准点和沉降观测点。
2.2 沉降基准点和沉降观测点
在采空区附近设置3个沉降基准点，一个为混凝土浇筑永久点，2个为挖坑埋设方木作为标记（500mm×100mm×100mm）。
沉降观测，是根据基准点进行的，因此要求基准点的位置在整个变形观测期间稳定不变。
为保证基准点高程的正确性和便于相互检核，布设基准点数目应不少于三个并构成基准网。
埋设地点应保证有足够的稳定性，设置在受压、受震范围以外。
为了观测方便及提高观测精度，基
准点距观测点不要太远，一般应在100m范围内；否则，还应布设工作基点。
基准点在开工前埋设并精确测出其高程。
沉降观测点是固定在待测对象上的测量标志，应牢固的与待测对象结合在一起，便于观测，并尽量保证在整个观测期间不受损坏。
观测点的数量和位置，应能全面反映待观测对象的沉降情况，尽量布置在沉降变化可能显著的地方。
观测人员应经常注意观测点变动情况，如有损坏及时设置新的观测点。
2.3 观测时间、方法和仪器
由于地表可能受到才懂影响，因此在进行沉降观测前必须对沉降基准点进行监测，在无影响的情况下，方可进行沉降点观测。
为保证沉降观测数据的精度，进行测量时仪器和测量方法必须一致，施测时必须做到“三固定”，即：固定仪器、固定观测人员、固定的基点和转点，以此减少观测误差，提高精度。
日出或日落30分钟前后影响最大，避开此时间段进行测量，雨天严禁作业。
由于地面的起伏变化较大，故决定采用尼康全站仪代替水准仪进行地面沉降观测。
三、测区特点
由于我矿地处戈壁滩，矿区地面高低起伏变化较大，作业时会遇见大风、降雨等天气，因此测量工作较为困难。
四、测量标准
4.1 沉降基准点布设
根据新疆煤炭设计研究院有限责任公司于2012年4月14日提
交的《国网能源和丰煤电化有限公司沙吉海煤矿控制测量》总结，以E004、KZD2两点进行沉降基准点布设，共计布设3个沉降基准点。
4.2 沉降观测点布设
在采空区地表中间布设一条控制基线，同时作为沉降观测点使用，共计12个点。
其中7个点向采空区两侧布设2个点，14个点组成采空区边界范围，在进行沉降观测时，对其26个点进行观测。
4.3 作业仪器和方法
由于采空区地表高低起伏变化较大，基本上为大型山坡，不利于水准测量，因此采用全站仪代替水准仪进行沉降观测。
全站仪型号为尼康2.c，利用全站仪进行三角高程测量。
采空区地表沉降基准点和沉降观测点使用尼康2.c全站仪进行测放，保证沉降基准点的牢固性，同时对所有点进行坐标测量，找出相对位置，在以后的观测中，若发现点位位移，必须立即进行重新布设和测量。
五、数据对比分析
根据每次测得的沉降观测点的高程，绘制成每点的每次高程变化曲线，根据变化曲线分析采空区地面的沉降规律和沉降速度，根据这些规律采取措施，降低地面的沉降速度。
尤其是对沉降量大的区域，对工作面顶板惊进行加强支护，防止发生事故。
附图：采空区沉降基准点和沉降观测点点位布置图。
