水流量传感器和水流开关的区别
增压泵水流开关工作原理
增压泵水流开关工作原理随着现代生活水平的提高，人们对于水的需求也越来越大，而在一些低水压的地区，使用水的体验就会受到影响。
为了解决这一问题，增压泵应运而生。
而在增压泵中，水流开关则是其中一个重要的组成部分。
一、水流开关的定义水流开关，又称水流传感器，是一种用于控制水流量的开关装置。
其主要作用是监测水流状态，当水流达到一定的流量时，自动开启或关闭水泵。
一般来说，水流开关的主要结构由流量计、电磁阀、微型开关等部分组成。
二、水流开关的工作原理在增压泵系统中，水流开关的工作原理是通过传感器来感应流量，当水流量达到预设的值时，水流开关会发出指令，控制水泵的启停。
下面我们来看一下水流开关的具体工作原理。
1、传感器探测水流水流开关的传感器是其最核心的部分之一。
当水经过传感器时，它会感应到水的流量，并将其转化为电信号，传递给控制器。
2、控制器接收信号控制器是水流开关的另一个重要部分。
当传感器感应到水流时，会将信号传递到控制器中。
控制器会对信号进行处理，并根据预设的流量值来判断水流是否达到预设的标准。
3、控制泵启停当水流达到预设的流量值时，控制器会自动控制水泵的启停。
如果水流量低于预设值，控制器会自动关闭水泵，以避免水泵因长时间空转而损坏。
而当水流量高于预设值时，控制器会自动启动水泵，以确保水流的正常供应。
三、水流开关的应用场景水流开关广泛应用于各种水泵系统中，尤其是在增压泵系统中。
一般来说，水流开关适用于以下场景：1、家用水泵系统：在家用水泵系统中，水流开关可以有效地控制水泵的启停，确保水流的正常供应。
2、工业水泵系统：在工业水泵系统中，水流开关可以监测水流状态，防止水泵因长时间空转而损坏。
3、农业灌溉系统：在农业灌溉系统中，水流开关可以自动控制水泵的启停，确保灌溉水源的正常供应。
四、水流开关的优点水流开关作为增压泵系统中的重要组成部分，具有以下优点： 1、自动控制：水流开关可以自动控制水泵的启停，无需人工干预，提高了使用效率。
万和热水器水量传感器介绍
万和热水器水量传感器介绍万和热水器水量传感器介绍万和燃气热水器中的水量传感器是非常重要的元件，下面，我们就为大家介绍一下其工作原理，详情如下： 水量传感器在水流的带动下，转子旋转。
每旋转一周，有几个最高点及几个最低点经过安装于铜外壳上的霍尔元件附近。
霍尔元件是一种 磁感元件，是利用电流磁效应（霍尔效应）的元件。
让半导体中流过电流IH，并在垂直方向加上磁通B，则在另两个输出端子c-d之间会产生 电动势VH。
该电动势VH依存于磁通B而存在，一般将VH叫霍尔电压。
霍尔电压与半导体元件（在这里叫霍尔元件）的厚度、磁通入射面的夹角秒、磁通B的大小及电流IH大小等有关。
如果半导体厚度一定， 电流IH一定，霍尔电压就取决于外部磁通的大小。
在实际使用中，往往将霍尔元件与放大电路等一起做成霍尔集成元件。
现在在水量传感器中，转动中的转子对霍尔元件来说就是一个变化的磁通。
这变化的磁通使霍尔元件产生一个变化的霍尔电压，经过电 路处理后，就得到一串脉冲电压。
水压越高，转子转动越快，通过霍尔元件发出的脉冲数就越多，以此来确定进入热水器的水量的多少。
从 一个水量传感器的输出端测量到的波形图。
水流量为2 L/min时的波形，水流量为lOL/min时的波形。
水量传感器的精度一般在士10%之内。
安 装位置应该避免受到外部磁场的干扰。
水流开关的结构比水量传感器稍微简单一些。
水流未进入时活动盖关闭，干簧管的电接点断开。
当有水流进入时，水流将活动盖冲开。
活动盖上的磁铁靠近干簧管，干簧管的电接点接通，发出信号，使燃烧系统开始工作。
当热水器中有水流流动时，水流将开关中的磁铁冲往 管壁，在霍尔元件附近产生磁场。
通过电流磁效应，在霍尔集成元件的输出端发出信号，使燃烧系统开始工作。
万和热水器维修服务中心提醒用户：如果您的燃气热水器显示板出现E4 或者是打不着火的故障现象，那就有可能是水量传感器损坏造成 的。
请及时拨打我们的服务电话报修，我们会及时为您做出回应。
水流开关的工作原理
水流开关的工作原理
水流开关的工作原理是基于水流的存在与否来控制电路的开闭。
水流开关通常包括一个水流传感器和一个控制电路。
水流传感器通常采用液位传感器或流量传感器的原理来检测水流的存在。
液位传感器基于水位的高低来判断水流的有无，当有水流过传感器时，水位上升，传感器会发出信号。
流量传感器则是通过测量单位时间内通过传感器的液体体积来判断水流的有无，当有水流过传感器时，传感器会测量到一定的流速。
控制电路是水流开关的核心部分，其功能是接收传感器发出的信号并根据信号控制电路的开闭。
当水流开关接收到传感器发出的信号时，控制电路会根据设定的逻辑条件判断水流的状态。
如果水流存在，控制电路会闭合电路，从而使电器设备工作或继续工作；如果水流断开，控制电路会断开电路，从而切断电器设备的供电，起到保护的作用。
总的来说，水流开关通过水流传感器检测水流的存在与否，然后通过控制电路的开闭控制电器设备的工作或停止工作。
这样可以在需要时启动电器设备，同时在水流中断时能够及时停止供电，以达到安全和节电的目的。

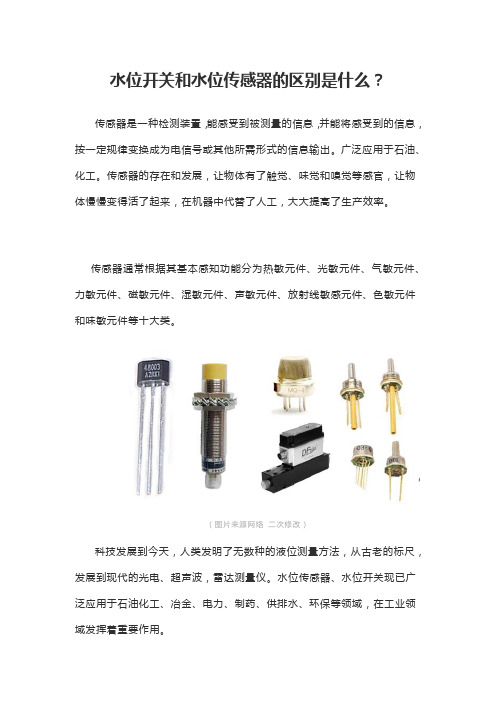

水位开关和水位传感器的区别是什么？
水位开关和水位传感器的区别是什么？传感器是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出。
广泛应用于石油、化工。
传感器的存在和发展，让物体有了触觉、味觉和嗅觉等感官，让物体慢慢变得活了起来，在机器中代替了人工，大大提高了生产效率。
传感器通常根据其基本感知功能分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类。
（图片来源网络二次修改）科技发展到今天，人类发明了无数种的液位测量方法，从古老的标尺，发展到现代的光电、超声波，雷达测量仪。
水位传感器、水位开关现已广泛应用于石油化工、冶金、电力、制药、供排水、环保等领域，在工业领域发挥着重要作用。
当液位是什么?液位是指容器中液位的高低（其中容器包括密封容器和开孔容器）。
有些时候我们是需要经常了解到容器内液位情况，但是某些原因（如而由于罐体过大、容器无法透视、人不方便进入和罐内有有害物质）等种种因素，必须要采用传感器测量而不是人工查看。
（图片为原创）水位传感器把容器内的液位信号转化成开关信号或者电压电流信号，然后通过外部电路，直观地让测量者准确知道容器内液位情况。
那么目前市场上有哪些能测量液体液位的传感器呢，经过统计，目前市面上常用的水位传感器、水位开关主要有以下几种：（图片来源网络二次修改）通过上述图片我们可以看到，经过不完全统计的水位传感器的种类都有这么多，让人眼花缭乱。
由此可以看出传感器的应用范围确实广泛。
前面我们了解水位传感器，那么水位开关和水位传感器有什么区别呢？水位开关是根据水位传感器的信号输出开启放水或者进水的阀门而使水位保持恒定的一种控制器。
也可以说水位开关输出的是一种开关信号，水位开关首先要确定液位的高度，依据这个高度来输出开关量信号。
（水位传感器图片）而水位传感器是将液位的高度转化为电信号的形式进行输出。
我们可以对电信号进行处理比如和plc、数据采集器或者专业显示器相连进而输出液位的高度。

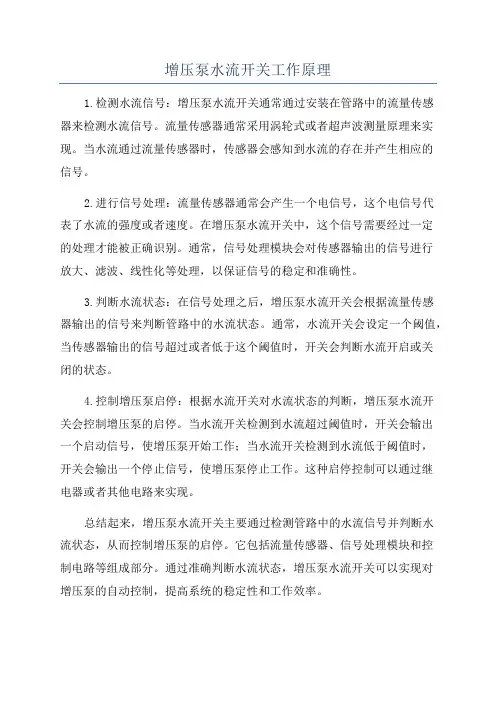

增压泵水流开关工作原理
增压泵水流开关工作原理
1.检测水流信号：增压泵水流开关通常通过安装在管路中的流量传感
器来检测水流信号。
流量传感器通常采用涡轮式或者超声波测量原理来实现。
当水流通过流量传感器时，传感器会感知到水流的存在并产生相应的
信号。
2.进行信号处理：流量传感器通常会产生一个电信号，这个电信号代
表了水流的强度或者速度。
在增压泵水流开关中，这个信号需要经过一定
的处理才能被正确识别。
通常，信号处理模块会对传感器输出的信号进行
放大、滤波、线性化等处理，以保证信号的稳定和准确性。
3.判断水流状态：在信号处理之后，增压泵水流开关会根据流量传感
器输出的信号来判断管路中的水流状态。
通常，水流开关会设定一个阈值，当传感器输出的信号超过或者低于这个阈值时，开关会判断水流开启或关
闭的状态。
4.控制增压泵启停：根据水流开关对水流状态的判断，增压泵水流开
关会控制增压泵的启停。
当水流开关检测到水流超过阈值时，开关会输出
一个启动信号，使增压泵开始工作；当水流开关检测到水流低于阈值时，
开关会输出一个停止信号，使增压泵停止工作。
这种启停控制可以通过继
电器或者其他电路来实现。
总结起来，增压泵水流开关主要通过检测管路中的水流信号并判断水
流状态，从而控制增压泵的启停。
它包括流量传感器、信号处理模块和控
制电路等组成部分。
通过准确判断水流状态，增压泵水流开关可以实现对
增压泵的自动控制，提高系统的稳定性和工作效率。
水流开关的工作原理
水流开关的工作原理
水流开关是一种常用的电子开关，它可以通过检测水流的情况来控制电路的通断。
其工作原理主要包括以下几个步骤：
1. 感应水流：水流开关内部通常会安装一个感应装置，如一个水流传感器。
当水流经过传感器时，感应装置会受到水流的冲击或压力，从而产生相应的信号。
2. 信号转换：感应装置会将感应到的水流信号转换成电信号。
这一步通常涉及到一些电子元件的使用，如压力传感器或霍尔效应传感器等。
3. 控制电路：转换后的电信号会进一步传递到控制电路中。
控制电路一般由集成电路和其他元件组成，其主要作用是对电信号进行处理和判断，以确定是否开启或关闭相关电路或设备。
4. 电路通断：根据控制电路的判断结果，水流开关会控制相关电路或设备的通断。
比如，当感测到水流时，开关会使电路闭合，从而使相关设备开始工作；而当水流停止时，开关会使电路断开，从而停止设备的运行。
综上所述，水流开关的工作原理是通过感应水流，并将感应信号转换和处理后，控制电路的通断状态，从而实现对电路或设备的控制。
水系统传感器的分类
水系统传感器是用于监测水系统运行状态的重要设备，其分类方式有多种。
按照不同的分类标准，水系统传感器可以被分为以下几类：一、按功能分类1. 温度传感器：用于监测水系统的温度，包括进水温度、出水温度等。
通过监测温度变化，可以判断系统是否正常工作，并及时调整系统参数。
2. 压力传感器：用于监测水系统的压力，包括系统内压力、水泵出口压力等。
通过监测压力变化，可以判断系统是否出现异常，如管道漏水、水泵故障等。
3. 流量传感器：用于监测水系统的流量，包括系统的流量、水泵的流量等。
通过监测流量变化，可以判断水泵的工作状态是否正常，以及系统是否需要增压或减压。
4. 水质传感器：用于监测水系统中水的质量，包括水的pH值、电导率、浊度等。
通过监测水质参数，可以判断水系统中是否存在污染物或腐蚀性物质，及时进行水质处理和清洁。
二、按结构分类1. 接触式传感器：通过与水系统接触来监测水温、水流等参数。
这类传感器可以直接插入水中，结构简单，使用方便，但需要注意防腐蚀和防水。
2. 非接触式传感器：不与水系统直接接触，而是通过感应或光学方法来监测水温、水流等参数。
这类传感器结构相对复杂，成本较高，但测量精度高，无需定期更换。
三、按材质分类1. 金属传感器：常见的金属传感器包括金属膜片、金属叶片等，用于监测温度、压力等参数。
这类传感器通常结构简单、价格便宜，但容易受到腐蚀性物质的影响。
2. 塑料传感器：塑料传感器通常采用塑料膜片或塑料叶片等结构，用于监测水流、振动等参数。
这类传感器相对柔软、不易受腐蚀性物质影响，但精度和稳定性可能不如金属传感器。
总之，根据不同的分类标准，水系统传感器可以被分为多种类型。
根据不同的应用场景和需求，选择合适的类型和品牌是非常重要的。
同时，还需要注意安装和使用注意事项，以确保传感器的稳定性和准确性。
水流开关的原理
水流开关的原理
水流开关是一种常用于自动控制水流的装置。
其原理是利用水流的压力或流速来控制开关的打开或关闭。
水流开关通常由一个可移动的阀门和一个压力或流速传感器组成。
当水流经过阀门时，水流的压力或流速会作用于传感器上，传感器通过电信号将这个压力或流速转化为控制信号。
当水流达到设定的压力或流速时，传感器发出控制信号，使阀门打开或关闭。
当水流压力或流速低于设定阈值时，传感器发出控制信号，关闭阀门；当水流压力或流速高于设定阈值时，传感器发出控制信号，打开阀门。
水流开关的工作原理是基于流体静力学的原理，根据流体在管道中的流动速度和流速变化来控制阀门的开闭状态。
当流体流速增加时，流体对阀门施加的力增大，使阀门打开；当流速减小时，流体对阀门的力减小，使阀门关闭。
水流开关在很多领域中都有广泛的应用，例如自来水系统中的水泵控制、给排水管道系统的水位控制等。
通过使用水流开关，可以实现自动化控制，提高水流的利用效率，并且减少人工操作的需求。
水流开关原理
水流开关原理水流开关是一种常用的控制装置，它利用水流的流动来实现电路的开关功能。
水流开关的原理是利用水的导电性和流动性来控制电路的通断，具有灵敏、稳定、可靠的特点，被广泛应用于各种自动控制系统中。
首先，水流开关的核心部件是传感器。
传感器通常采用导电材料制成，当水流通过传感器时，导电材料会受到水的影响而改变其电阻值，从而实现对水流的检测。
传感器的灵敏度和稳定性直接影响了水流开关的性能，因此在实际应用中，选择合适的传感器至关重要。
其次，水流开关的工作原理是基于水的导电性。
一般来说，纯净水是不导电的，但是当水中溶解了电解质或者含有杂质时，水就会具有一定的导电性。
水流开关利用这一特性，通过传感器检测水的导电性来判断水流的状态，从而控制电路的通断。
另外，水流开关还依靠水流的流动来实现控制功能。
当水流通过传感器时，传感器会检测到水流的状态，并将信号传输给控制器。
控制器根据传感器的信号来控制电路的开关，从而实现对设备的控制。
在实际应用中，水流开关可以用于监测水流的流速、流量、液位等参数，实现对水泵、阀门、水箱等设备的自动控制。
总的来说，水流开关的原理是基于水的导电性和流动性来实现对电路的控制。
通过传感器检测水的状态，控制器实现对电路的开关，从而实现对设备的自动控制。
水流开关具有灵敏、稳定、可靠的特点，被广泛应用于工业自动化、环境监测、水处理设备等领域，为现代化生产和生活提供了便利。
在实际应用中，我们需要根据具体的控制要求选择合适的水流开关，并合理布置传感器和控制器，以确保水流开关的性能和可靠性。
同时，定期对水流开关进行维护和检测，保证其正常工作，是保障设备安全运行的重要措施。
总之，水流开关作为一种重要的控制装置，其原理简单而有效。
通过对水的导电性和流动性的利用，实现了对电路的灵活控制，为各种自动控制系统的实现提供了可靠的技术支持。
随着科技的不断发展，相信水流开关在未来会有更广泛的应用和更大的发展空间。
热水器水流开关原理
热水器水流开关原理热水器水流开关是热水器的一个重要部件，它的原理是基于水流的流动控制，可以使热水器在需要热水时自动启动，而在不需要热水时自动关闭，以达到节约能源和提高热水器使用效率的目的。
一般来说，热水器的水流开关主要包括感应部分和控制部分两个方面。
感应部分是指通过感应装置对水流进行检测，一般采用的是水流传感器或流量计。
水流传感器通常由流体控制阀和传感器组成，当有水流通过时，流体控制阀打开，流体流经传感器时会产生对应的电压信号，传感器会将这个信号传递给控制部分，以启动或关闭热水器。
控制部分是指根据感应部分传递的信号进行控制的部分，一般包括：主控模块、电磁阀和执行器等设备。
主控模块是整个水流开关的核心部件，它负责对传感器传来的信号进行处理和分析。
当水流传感器检测到有水流通过时，会向主控模块发送一个信号，主控模块识别这个信号后，会发出指令控制电磁阀打开，从而让热水流入热水器。
当水流传感器检测不到水流通过时，主控模块会发出指令控制电磁阀关闭，从而停止热水流入热水器。
电磁阀是用来控制水流通断的装置，通过控制电磁阀的通断来实现热水器的开关。
当主控模块发出打开指令时，电磁阀的线圈会受到电流的激励，使阀门打开，热水就可以通过管道流入热水器。
当主控模块发出关闭指令时，不再给电磁阀供电，电磁阀的阀门会关闭，从而阻止热水流入热水器。
执行器是指控制热水器工作的部件，它可以是燃气阀门、电加热器或热水泵等。
当主控模块发出打开指令时，执行器会根据具体的热水器设计来执行相应的操作，如打开燃气阀门供给燃料燃烧，或者启动电加热器进行加热，或者控制热水泵进行循环等。
当主控模块发出关闭指令时，执行器会相应地停止工作，以避免浪费能源和燃料。
总的来说，热水器水流开关的工作原理是通过感应装置检测水流，并将信号传递给控制部分，控制部分通过电磁阀和执行器来实现对热水器的开关控制。
这种原理可以使热水器在需要热水时按需供应，不需要热水时自动关闭，从而达到节约能源和提高热水器使用效率的目的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
水流量传感器和水流开关的区别
水流量传感器是指通过对水流量的感应而输出脉冲信号或电流、电压等信号的的水流量感应仪表仪器，这种信号的输出和水流量成一定的线形比例，有相应的换算公式和比较曲线。
因此可做水控方面的管理和流量计算，它可当水流开关使用，同时也可以起到流量计的作用用于流量累积计算。
水流传感器主要和控制芯片、单片机，甚至plc 配合使用。
水流传感器具有流量控制准确，可以循环设定动作流量，水流显示和流量累积计算的作用。
水流开关是指通过对水流的有无的监控从而输出开关信号的水感应开关，主要有开关信号。
具体的分为常开型和常闭型，在水控中主工起到水流监控的作用。
水流开关在使用用通常和中间继电器一起组件水控系统，使用简单方便、无功耗是水流开关的优点。
水流量传感器的使用较水流开关更为精准和宽广。
而水流开关在使用上更简单和方便。
二者的共同特点：都是通过对水流量的感应从而输出相关信号，都有使用磁场磁性的感应的功能。
