电动汽车整车控制系统介绍论文

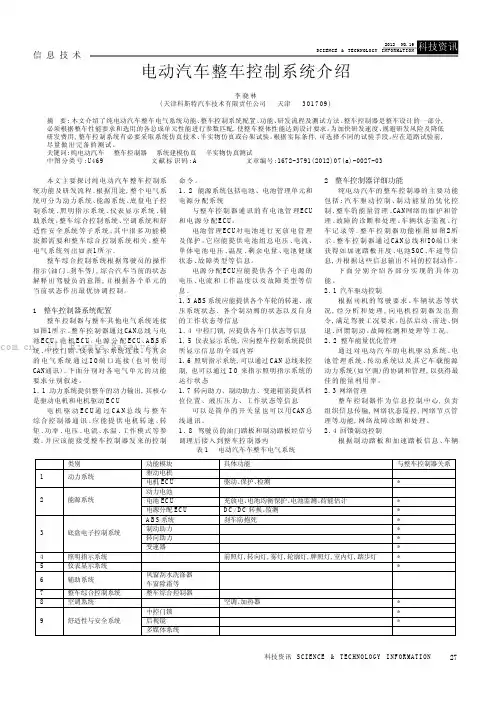

电动汽车整车控制系统介绍
摘要:本文介绍了纯电动汽车整车电气系统功能、整车控制系统配置、功能、研发流程及测试方法。整车控制器是整车设计的一部分,必须根据整车性能要求和选用的各总成单元性能进行参数匹配,使整车整体性能达到设计要求。为加快研发速度、规避研发风险及降低研发费用,整车控制系统有必要采取系统仿真技术、半实物仿真或台架试验。根据实际条件,可选择不同的试验手段。应在道路试验前,尽量做出完备的测试。
关键词:纯电动汽车整车控制器系统建模仿真半实物仿
真测试
中图分类号:u469 文献标识码:a 文章编
号:1672-3791(2012)07(a)-0027-03
本文主要探讨纯电动汽车整车控制系统功能及研发流程。根据用途,整个电气系统可分为动力系统、能源系统、底盘电子控制系统、照明指示系统、仪表显示系统、辅助系统、整车综合控制系统、空调系统和舒适性安全系统等子系统。其中很多功能模块都需要和整车综合控制系统相关。整车电气系统列出如表1所示。
整车综合控制系统根据驾驶员的操作指示(油门、刹车等),综合汽车当前的状态解释出驾驶员的意图,并根据各个单元的当前状态作出最优协调控制。
1 整车控制器系统配置
整车控制器与整车其他电气系统连接如图1所示。整车控制器
纯电动汽车整车控制器(TAC)
纯电动汽车整车控制器（TAC） 项目介绍： 纯电动汽车整车控制器对新能源汽车的动力性、安全性、经济性、操纵稳定性和舒适性等都有重要影响，它是新能源汽车上的一种关键装置。在车辆行驶过程中，整车控制器通过开关输入端口、模拟量转换模块、CAN总线等硬件线路采集路况信息、驾驶员意图、车辆状态、 设备运行状态等参数，依托高速运行的 CPU和控制端口来执行预设的控制算法和管理策略，再将指令和信息等通过 CAN总线、开关输出端口等对动力系统的执行部件进行实时的、可靠的、科学的控制，以实现车辆的动力性、可靠性和经济性。 其硬件结构框图如图一所示。
tihJTJt 川“ J人 整车控制器实物图如图二所 示。 it电" * st 电 M U 电柢第iC 4- if 邨 ESlh 卜 [? ■: *■ DC IX*科电乳 ■ 1 .^ptt'AN :■' - 彝竝 tt」 7%谢洩M!* WI KX T.7*帀小
性能指标: 1）工作环境温度：-30 C—+80C 2）相对湿度：5%~93% 3）海拔高度：不大于3000m 4）工作电压：18VDC —32VDC 5）防护等级：IP65 功能指标： 1）系统响应快，实时性高 2）采用双路 CAN总线（商用车 SAE J1939协议） 3）多路模拟量采样（采样精度10位）；2路模拟量输出（精度 12位）4）多路低/高端开关输出 5）多路I/O输入 6）关键信息存储 7）脉冲输入捕捉 8）低功耗，休眠唤醒功能 该项目使用的INFINEON 的物料清单:
整车控制器(VMS, vehicle management Syetem ),即动力总成控制器。是整个汽车的核心控制部件，它采集加速踏板信号、制动踏板信号及其他部件信号，并做出相应判断后， 控制下层的各部件控制器的动作，驱动汽车正常行驶。作为汽车的指挥管理中心，动力总成控制器主要功能包括：驱动力矩控制、制动能量的优化控制、整车的能量管理、CAN网 络的维护和管理、故障的诊断和处理、车辆状态监视等，它起着控制车辆运行的作用。因此VMS的优劣直接影响着整车性能。 纯电动汽车整车控制器 (Vehicle Controller)是纯电动汽车整车控制系统的核心部件，它对汽车的正常行驶，再生能量回收，网络管理，故障诊断与处理，车辆的状态与监视等功能起着关键的作用。 与各部件控制器的动态控制相比，整车控制器属于管理协调型控制。 整个车辆系统采用一体化集成控制与分布式处理的车辆控制系统的体系结构，各部件都有 独立的控制器，整车控制器对整个系统进行能量管理及各部件的协调控制。为满足系统数 据交换量大，实时性、可靠性要求高的特点，整个分布式控制系统之间采用CAN总线进 行通讯。 整车控制器主要由控制器主芯片，Flash存储器和RAM存储器及相关电路组成，控制器主 芯片的输出与Flash存储器和RAM存储器的输入相连。 整车控制器通过 CAN总线接口连接到整车的 CAN网络上与整车其余控制节点进行信息交换和控制。 控制器硬件包括微处理器、CAN通信模块、BDM调试模块、串口通信模块、电源及保护 电路模块等。微处理器选用了Motorola公司专门为汽车电子开发的MCgS12，它具有运 算速度快和内部资源与接口丰富的特点，适合实现整车复杂的控制策略和算法。CAN通信 模块符合CAN2.0B技术规范，采用了光电隔离、电源隔离等多项抗干扰设计；BDM调试模块用于实时对控制程序进行调试、修改;串口通信模块用于对控制系统的诊断和标定；电源模块进行了二级滤波的冗余设计，保证控制器在车载12V系统供电情况下正常工作，并具短路保护功能。 CAN，全称为"Controller Area Network ”，即控制器局域网，是一种国际标准的，高性价的现场总线，在自动控制领域具有重要作用。CAN是一种多主方式的串行通讯总线，具有较高的实时性能，因此，广泛应用于汽车工业、航空工业、工业控制、安全防护等领域。 决策层控制单元是车辆智能化的关键，其收集车辆运行过程中的信息，并根据智能算法的决 策向物理器件层控制单元发送命令；动力源控制单元负责调节动力源系统部件以满足决策层控制单元的命令要求；驱动/制动控制单元则调节双向变量电机和能耗制动系统实现车辆的各种工况，如驱动控制、防抱制动等。 整车控制器功能需求： 整车控制器在汽车行驶过程中执行多项任务，具体功能包括：(1)接收、处理驾驶员的驾驶
电动汽车整车控制器功能结构说明
新能源汽车整车控制器系统结构 和功能说明书 新能源汽车作为一种绿色的运输工具在环保、节能以及驾驶性能等方面具有诸多内燃机汽车无法比拟的优点，其是由多个子系统构成的一个复杂系统，主要包括电池、电机、制动等动力系统以及其它附件（如图1所示）。各子系统几乎都通过自己的控制单元（ECU）来完成各自功能和目标。为了满足整车动力性、经济性、安全性和舒适性的目标，一方面必须具有智能化的人车交互接口，另一方面，各系统还必须彼此协作，优化匹配，这项任务需要由控制系统中的整车控制器来完成。基于总线的分布式控制网络是使众多子系统实现协同控制的理想途径。由于CAN总线具有造价低廉、传输速率高、安全性可靠性高、纠错能力强和实时性好等优点，己广泛应用于中、低价位汽车的实时分布式控制网络。随着越来越多的汽车制造厂家采用CAN协议，CAN逐渐成为通用标准。采用总线网络可大大减少各设备间的连接信号线束，并提高系统监控水平。另外，在不减少其可靠性前提下，可以很方便地增加新的控制单元，拓展网络系统功能。 新能源汽车控制系统硬件框架 整车控制器电机控制器仪表ECU电池管理系统车载充电机MCU 外围 电路信号 调理 电路功率 驱动 电路电源 电路通讯 电路
图1新能源汽车控制系统硬件框架 一、整车控制器控制系统结构 公司自行设计开发的新能源汽车整车控制器包括微控制器、模拟量输入和输出、开关量调理、继电器驱动、高速CAN总线接口、电源等模块。整车控制器对新能源汽车动力链的各个环节进行管理、协调和监控，以提高整车能量利用效率，确保安全性和可靠性。该整车控制器采集司机驾驶信号，通过CAN总线获得电机和电池系统的相关信息，进行分析和运算，通过CAN总线给出电机控制和电池管理指令，实现整车驱动控制、能量优化控制和制动回馈控制。该整车控制器还具有综合仪表接口功能，可显示整车状态信息；具备完善的故障诊断和处理功能；具有整车网关及网络管理功能。 其结构原理如图2所示。 电源模块 CAN 加速踏板传感器 制动踏板传感器模 拟 量 调 理微 控 制 器光 电
纯电动汽车整车控制器的设计
纯电动汽车整车控制器的设计 摘要：随着社会的发展与科技的进步，各个城市的汽车使用户喷井式增加。传 统的内燃机汽车消耗石油，排出大量废气，使得城市的空气质量不断下降。纯电 动汽车由于不使用传统化石能源，对环境不造成污染，受到人们的青睐。随着科 技的进步，电动汽车的核心技术不断地革新与突破，逐渐完善的城市基础设施提 供了有利的帮助，电动汽车已经成为潜力股，逐步取代传统汽车变为可能。本文 从汽车结构出发，结合整车信息传输过程，设计了整车控制器的软硬件结构。 关键词：纯电动汽车；整车控制器；硬件设计；软件设计 纯电动汽车作为新能源汽车的一种，以其清洁无污染、驱动能源多样化、能 量效率高等优点成为现代汽车的发展趋势。整车控制器（vehicle control unit，VCU）作为纯电动汽车整车控制系统的中心枢纽，主要实现数据采集和处理、控 制信息传递、整车能量管理、上下电控制、车辆部件控制和错误诊断及处理、车 辆安全监控等功能。国外在纯电动汽车整车控制器的产品开发中，积极推行整车 控制系统架构的标准化和统一化，汽车零部件厂商提供硬件电路和底层驱动软件，整车厂只需要开发核心应用软件，有利的推动了整车行业的快速发展。虽然国内 各大汽车厂商基本掌握了整车控制器的设计方案，开发技术进步明显，但是对核 心电子元器件、开发环境的严重依赖，所以导致了整车控制器的国产化水平较低。本文以复合电源纯电动汽车作为研究对象，针对电动汽车应有的结构和特性，对 整车控制器的设计和开发展开研究。 一、整车控制系统分析与设计 （一）整车控制系统分析 复合电源纯电动汽车整车控制系统主要由整车控制器、能量管理系统、整车 通信网络以及车载信息显示系统等组成。首先纯电动汽车整车控制器通过采集启动、踏板等传感器信号以及与电机控制器、能量管理系统等进行实时的信息交互，获取整车的实时数据，然后整车控制器通过所有当前数据对驾驶员意图和车辆行 驶状态进行判断，从而进入不同的工况与运行模式，对电机控制系统或制动系统 发出操控命令，并接受各子控制器做出的反馈。 保障纯电动汽车安全可靠运行，并对各个子控制器进行控制管理的整车控制器，属于纯电动汽车整车控制系统的核心设备。整车控制器实时地接收传感器传 输的数据和驾驶操作指令，依照给定的控制策略做出工况与模式的判断，实现实 时监控车辆运行状态及参数或者控制车辆的上下电，以整车控制器为中心通信节 点的整车通信网络，实现了数据快速、可靠的传递。 （二）整车控制系统设计 复合电源的结构设计，选择了超级电容与DC/DC串联的结构，双向DC/DC跟 踪动力电池电压来调整超级电容电压，使两者电压相匹配。为了车辆驾驶运行安全，同时为了更好地使超级电容吸收纯电动汽车的再生制动能量，在复合电源系 统中动力电池与一组由IGBT组成双向可控开关，防止了纯电动汽车处于再生制动状态时，动力电池继续供电，降低再生制动能量的吸收效率。 整车CAN通信网络设计，由整车控制器（VCU）、电机控制器（motor control unit，MCU）、电池管理系统（battery management system，BMS）、双向DC/DC控制器以及汽车组合仪表等控制单元（Electronic Control Unit，ECU）组成 了复合电源纯电动汽车的整车通信网络。 二、整车控制器硬件设计及软件设计
电动汽车电控系统预充电原理
电动汽车电控系统预充电原理 首先，要明白为什么要在电控系统中设计预充电路？ 如图所示，电池所带的电机控制器负载，前端都有较大的电容C，在冷态启动时，C上无电荷或只有很低的残留电压，当无预充电时，主继电器K+、K-直接 与C 接通，此时电池电压VB 有50V 以上高压，而负载电容C 上电压接近0，相 当于瞬间短路，负载电阻仅仅是导线和继电器触点的电阻，一般远小于20mΩ。按根据欧姆定律，回路电阻按20mΩ计算，VB 和VC 压差按300V 计算，瞬间电 流I=300/0.02=15000A。继电器K+及K-必损坏无疑。 其次，预充解决方案（预充主要体现在高压配电盒电气设计） 加入预充电过程，K+先断开，让阻抗较大的Kp 和R 构成的预充电回路先接通，我们一般选择预充电电阻为100 到200 欧姆，这里我们用的200 欧姆。VB 与VC 压差仍然按300V 计算，在接通一瞬间，流过预充电回路进入电容C 的最大电流 Ip=300/200=1.5A。而预充继电器容量是10A，所以预充回路安全。 当预充电电路工作时，负载电容C 上的电压VC 越来越高（预充电电流Ip 越来 越小），当接近电池电压VB 时（图中的ΔV 足够小），这时，切断预充电，接通主继电器K+，不再有大电流冲击。因为I=(VB-VC)/R，此时VB-VC 很小，所以电流小。 图：正常预充电简化示意图 电容充电时间： 电容充电放电时间计算公式设，V0 为电容上的初始电压值； V1 为电容最终可充到或放到的电压值； Vt 为t 时刻电容上的电压值。 则， Vt="V0"+（V1-V0）* [1-exp(-t/RC)] 或， t = RC*Ln[(V1-V0)/(V1-Vt)]
电动汽车电机控制器
电动汽车电机控制器 一、电机控制器的概述 根据GB/T18488.1-2001《电动汽车用电机及其控制器技术条件》对电机控制器的定义，电机控制器就是控制主牵引电源与电机之间能量传输的装置、是由外界控制信号接口电路、电机控制电路和驱动电路组成。 电机、驱动器和电机控制器作为电动汽车的主要部件,在电动汽车整车系统中起着非常重要的作用,其相关领域的研究具有重要的理论意义和现实意义。 二、电机控制器的原理 图1汽车电机控制器原理图 电机控制器作为整个制动系统的控制中心，它由逆变器和控制器两部分组成。逆变器接收电池输送过来的直流电电能，逆变成三相交流电给汽车电机提供电源。控制器接受电机转速等信号反馈到仪表，当发生制动或者加速行为时，控制器控制变频器频率的升降，从而达到加速或者减速的目的。 三、电机控制器的分类 1、直流电机驱动系统 电机控制器一般采用脉宽调制(PWM)斩波控制方式，控制技术简单、成熟、成本低，但效率低、体积大等缺点。 2、交流感应电机驱动系统 电机控制器采用PWM方式实现高压直流到三相交流的电源变换，采用变频调速方式实现电机调速，采用矢量控制或直接转矩控制策略实现电机转矩控制的快速响应。 3、交流永磁电机驱动系统 包括正弦波永磁同步电机驱动系统和梯形波无刷直流电机驱动系统，其中正弦波永磁同步电机控制器采用PWM方式实现高压直流到三相交流的电源变换，采用变频调速方式实现电机调速；梯形波无刷直流电机控制通常采用“弱磁调速”方式实现电机的控制。由于正弦波永磁同步电机驱动系统低速转矩脉动小且高速恒功率区调速更稳定，因此比梯形波无刷直流电机驰动系统具有更好的应用前景。
4、开关磁阻电机驱动系统 开关磁阻电机驱动系统的电机控制一般采用模糊滑模控制方法。目前纯电动汽车所用电机均为永磁同步电机，交流永磁电机采用稀土永磁体励磁，与感应电机相比不需要励磁电路，具有效率高、功率密度大、控制精度高、转矩脉动小等特点。 四、电动控制器的相关术语 1、额定功率：在额定条件下的输出功率。 2、峰值功率：在规定的持续时间内，电机允许的最大输出功率。 3、额定转速：额定功率下电机的转速。 4、最高工作转速：相应于电动汽车最高设计车速的电机转速。 5、额定转矩：电机在额定功率和额定转速下的输出转矩。 6、峰值转矩：电机在规定的持续时间内允许输出的最大转矩。 7、电机及控制器整体效率：电机转轴输出功率除以控制器输入功率再乘以100%。
纯电动汽车整车控制系统教案
课程单元教学设计任课教师：科目纯电动汽车整车控制系统检修授课班级：
一、知识一、任务导入 假如你是北汽新能源4S店的一名车辆维修人员，需要对某待维修 的车辆进行整车状态参数读取，请问你会正确使用故障诊断仪进行 数据流读取吗? 二、容及过程设计 教师活动 1、电动汽车整车控制系统的作用 1.1控制系统的基本概念 控制系统一般包括传感器、控制器和执行元件。传感器采集信 息并转换成电信号发送给控制器，控制器根据传感器的信息进行运 算、处理和决策，并向执行元件发送控制指令以完成某项控制功能。 1.1.2北汽EV160纯电动汽车整车控制系统的组成 北汽EV160纯电动汽车的整车控制系统结构如图所示，按照各 部件的功能，可以将整车控制系统分为动力电池系统、充电系统、 驱动电机系统、传动系统、电动助力转向系统、制动系统等。该车 的主要高压部件，都集中在了汽车前机舱，如电机控制器、高压控 制盒DC/DC变换器、车载充电机、驱动电机等。 教 师： 引 出 话 题 教 师： 板 书、 展 示、 解 说、 提 问 提 问、 启 发 比 喻 多 媒 体 展 示、 互 动 步骤教学容教师、 学生 活动 教 学 方 法 与 手 段 时 间 分 配
二、 技能 一、技能训练项目及组织 2、实训组织 1）分两组，每次一组组，其他学生完成布置作业 2）实习、学习指导（教师分工 （1）一位教师负责实训室进行操作示 （2）另一位教师负责指导完成相关学习任务 3、使用设备 教师： 示演 示
4、安全和纪律要求 1、穿好工作服、讲究仪容仪表 2、服从安排，遵守纪律，讲究秩序 3、不允许擅自乱动设备 5、学习评估 按学校要求评估
纯电动汽车整车控制器的设计
纯电动汽车整车控制器的设计 发表时间：2019-07-05T11:27:03.790Z 来源：《电力设备》2019年第4期作者：王坚 [导读] 摘要：随着社会的发展与科技的进步，各个城市的汽车使用户喷井式增加。 （柳州五菱汽车工业有限公司广西柳州 545007） 摘要：随着社会的发展与科技的进步，各个城市的汽车使用户喷井式增加。传统的内燃机汽车消耗石油，排出大量废气，使得城市的空气质量不断下降。纯电动汽车由于不使用传统化石能源，对环境不造成污染，受到人们的青睐。随着科技的进步，电动汽车的核心技术不断地革新与突破，逐渐完善的城市基础设施提供了有利的帮助，电动汽车已经成为潜力股，逐步取代传统汽车变为可能。本文从汽车结构出发，结合整车信息传输过程，设计了整车控制器的软硬件结构。 关键词：纯电动汽车；整车控制器；硬件设计；软件设计 纯电动汽车作为新能源汽车的一种，以其清洁无污染、驱动能源多样化、能量效率高等优点成为现代汽车的发展趋势。整车控制器（vehicle control unit，VCU）作为纯电动汽车整车控制系统的中心枢纽，主要实现数据采集和处理、控制信息传递、整车能量管理、上下电控制、车辆部件控制和错误诊断及处理、车辆安全监控等功能。国外在纯电动汽车整车控制器的产品开发中，积极推行整车控制系统架构的标准化和统一化，汽车零部件厂商提供硬件电路和底层驱动软件，整车厂只需要开发核心应用软件，有利的推动了整车行业的快速发展。虽然国内各大汽车厂商基本掌握了整车控制器的设计方案，开发技术进步明显，但是对核心电子元器件、开发环境的严重依赖，所以导致了整车控制器的国产化水平较低。本文以复合电源纯电动汽车作为研究对象，针对电动汽车应有的结构和特性，对整车控制器的设计和开发展开研究。 一、整车控制系统分析与设计 （一）整车控制系统分析 复合电源纯电动汽车整车控制系统主要由整车控制器、能量管理系统、整车通信网络以及车载信息显示系统等组成。首先纯电动汽车整车控制器通过采集启动、踏板等传感器信号以及与电机控制器、能量管理系统等进行实时的信息交互，获取整车的实时数据，然后整车控制器通过所有当前数据对驾驶员意图和车辆行驶状态进行判断，从而进入不同的工况与运行模式，对电机控制系统或制动系统发出操控命令，并接受各子控制器做出的反馈。 保障纯电动汽车安全可靠运行，并对各个子控制器进行控制管理的整车控制器，属于纯电动汽车整车控制系统的核心设备。整车控制器实时地接收传感器传输的数据和驾驶操作指令，依照给定的控制策略做出工况与模式的判断，实现实时监控车辆运行状态及参数或者控制车辆的上下电，以整车控制器为中心通信节点的整车通信网络，实现了数据快速、可靠的传递。 （二）整车控制系统设计 复合电源的结构设计，选择了超级电容与DC/DC串联的结构，双向DC/DC跟踪动力电池电压来调整超级电容电压，使两者电压相匹配。为了车辆驾驶运行安全，同时为了更好地使超级电容吸收纯电动汽车的再生制动能量，在复合电源系统中动力电池与一组由IGBT组成双向可控开关，防止了纯电动汽车处于再生制动状态时，动力电池继续供电，降低再生制动能量的吸收效率。 整车CAN通信网络设计，由整车控制器（VCU）、电机控制器（motor control unit，MCU）、电池管理系统（battery management system，BMS）、双向DC/DC控制器以及汽车组合仪表等控制单元（Electronic Control Unit，ECU）组成了复合电源纯电动汽车的整车通信网络。 二、整车控制器硬件设计及软件设计 （一）整车控制器结构设计 整车控制器的硬件结构根据其基本的功能需求进行设计，如图1所示。支持芯片正常工作的微控制器最小系统是整车控制器的核心，基础的信号处理模块，CAN通信与串口通信组成的通信接口模块，以及LCD显示等其他模块分别作为它的各大功能模块。 图1 整车控制器硬件结构图 （二）整车控制器硬件设计 从功能上可以把整车控制器分为6个模块。 1）微控制器模块：本设计选用美国德州仪器公司TI的数字信号处理芯片TMS320F2812为主控芯片，负责数据的运算及处理，控制方法的实现，是整车控制器的控制核心。此芯片运算速度快，控制精度高的特点基本满足了整车控制器的设计需求。TMS320F2812的最小系统主要由DSP主控芯片、晶振电路、电源电路以及复位电路组成。 2）辅助电源模块：由于整车控制器的控制系统中用到多种芯片，所以需要设计辅助电源电路为各个芯片提供电源，使其正常工作，因此输出电平有多种规格。采用芯片LM317、LM337可分别产生+5V和－5V的供电电压。 3）信号调理模块：输入整车控制器的踏板信号是1～4.2V模拟电压信号，TMS320F2812的12位16通道的A/D采样模块输入的信号范围为0～3.0V，因此需要对踏板输入的模拟电压信号进行相应的调理运算，以满足DSP的A/D采样电平要求。选用德州仪器的OPA4350轨至轨运算放大器，在输入级采用RC低通滤波电路与电压跟随电路以滤除干扰信号，减小输入的模拟信号失真。开关信号先经RC低通滤波电路滤除高频干扰，再作为电压比较器LM393的正端输入，电压比较器的负端输入接分压电路，将LM393的输出引脚外接光耦芯片，在起到电平转换作用的同时，进一步隔离干扰信号，提高信号的安全性与可靠性。 4）通讯模块：TMS320F2812具有一个eCAN模块，支持CAN2.0B协议，可以实现CAN网络的通讯，但是其仅作为CAN控制器使用。选用3.3V单电源供电运行的CAN发送接收器SN65HVD232D，其兼容TMS320F2812的引脚电平，用于数据速率高达1兆比特每秒（Mbps）的应
电动汽车能量回馈的整车控制(1)
2005005 电动汽车能量回馈的整车控制 张 毅,杨 林,朱建新,冒晓建,卓 斌 (上海交通大学汽车电子研究所,上海 200030) [摘要] 以4种典型循环工况为例对电动汽车进行能量分析,设计了基于常规汽车制动系统的整车能量回馈控制方式,研究了控制策略,完成了车辆道路试验与标定优化。试验表明,整车能量回馈控制方式与控制策略安全、可靠,且柔顺性良好;利用能量回馈技术,蓄电池能量消耗可减少10%,能有效延长电动汽车的一次充电续驶里程。 关键词:电动汽车,能量回馈,控制策略 The Control Strategy of Energy Regeneration for Electric Vehicle Zhang Yi,Yang Lin,Zhu Jianxin,Mao Xiaojian&Zhuo Bin Instit ute of A utomotive Elect ronic Technology,S hanghai Jiaotong U niversity,S hanghai200030 [Abstract] The energy consumption in four typical vehicle testing cycles(FTP,HWEFT,ECE2EUDC and J P1015)is analyzed for EV.Based on the traditional vehicle braking system,a new regenerative braking scheme and its control strategy are designed.The road testing,calibration and optimization are performed.T est results show that the control scheme and strategy is safe,https://www.360docs.net/doc/727749455.html,ing the regenerating scheme,the energy consumption of battery can re2 duce by10percent and the driving range of EV in one charge can increase effectively. K eyw ords:Electric vehicle,E nergy regeneration,Control strategy 原稿收到日期为2003年12月29日,修改稿收到日期为2004年3月8日。 1 前言 电动汽车采用了新型的汽车动力,如何充分提 高车辆行驶能量效率,进而延长车辆续驶里程,是电 动汽车需要解决的一个关键问题。能量回馈是解决 该问题的主要技术措施。 能量回馈包括车辆制动能量回馈与车辆滑行能 量回馈两种。此时,驱动电机按发电机运行,将车辆 行驶动能转化为电能,可以起到3个作用:辅助制 动;回收能量给动力蓄电池充电,从而延长车辆续驶 里程;在车辆有供热需求时,直接利用这部分电能供 热取暖。 能量回馈制动与电动汽车其它电气制动方式 (主要有能耗制动、反接制动[1])比较,无须改变系 统硬件结构,回馈电流可柔性控制,可使制动效果与 能量回收效果综合最佳。因此,能量回馈是最适合 电动汽车的电气制动方式,其关键是能量回馈的过 程控制。电动汽车的能量回馈控制由整车控制与电 机控制交互作用而实现,作者在电动汽车制动能量 分析的基础上,设计一种能量回馈的整车控制方式, 并进行相应控制策略的研究。 2 制动能量分析 为了进行电动汽车能量回馈控制,需首先探明 其在各种用途中的制动能量回馈潜力。作者分别以 美国F TP工况、高速公路HFET工况、欧洲城市循 环ECE2EUDC工况和日本J P10154种循环工况为 例,进行制动能量的分析。 4种循环工况的驱动与制动能量如图1所示, 可见在这4种循环工况中,制动能量都占了不小的 比例,其中J P1015工况为2517%,ECE2EUDC工况 为18%,HFET工况为6%,F TP为25%。 回馈能量还与制动方式和回馈系统各环节的效 率因子有关[2]。电动汽车的制动方式包括:电气制2005年(第27卷)第1期 汽 车 工 程 Automotive Engineering 2005(Vol.27)No.1
电动汽车整车控制系统介绍
电动汽车整车控制系统介绍 本文主要探讨纯电动汽车整车控制系统功能及研发流程。根据用途,整个电气系统可分为动力系统、能源系统、底盘电子控制系统、照明指示系统、仪表显示系统、辅助系统、整车综合控制系统、空调系统和舒适性安全系统等子系统。其中很多功能模块都需要和整车综合控制系统相关。整车电气系统列出如表1所示。 整车综合控制系统根据驾驶员的操作指示(油门、刹车等),综合汽车当前的状态解释出驾驶员的意图,并根据各个单元的当前状态作出最优协调控制。 1 整车控制器系统配置 整车控制器与整车其他电气系统连接如图1所示。整车控制器通过CAN总线与电池ECU、电机ECU、电源分配ECU、ABS系统、中控门锁、仪表显示系统连接。与其余的电气系统通过IO端口连接(也可使用CAN通讯)。下面分别对各电气单元的功能要求分别叙述。 1.1 动力系统提供整车的动力输出,其核心是驱动电机和电机驱动ECU 电机驱动ECU通过CAN总线与整车综合控制器通讯。应能提供电机转速、转矩、功率、电压、电流、水温、工作模式等参数。并应该能接受整车控制器发来的控制命令。 1.2 能源系统包括电池、电池管理单元和电源分配系统 与整车控制器通讯的有电池管理ECU和电源分配ECU。 电池管理ECU对电池进行充放电管理及保护。它应能提供电池组总电压、电流、单体电池电压、温度、剩余电量、电池健康状态、故障类型等信息。 电源分配ECU应能提供各个子电源的电压、电流和工作温度以及故障类型等信息。 1.3 ABS系统应能提供各个车轮的转速、液压系统状态、各个制
动阀的状态以及自身的工作状态等信息 1.4 中控门锁,应提供各车门状态等信息 1.5 仪表显示系统,应向整车控制系统提供所显示信息的全部内容 1.6 照明指示系统,可以通过CAN总线来控制,也可以通过IO来指示照明指示系统的运行状态 1.7 转向助力、制动助力、变速箱需提供档位位置、液压压力、工作状态等信息 可以是简单的开关量也可以用CAN总线通讯。 1.8 驾驶员的油门踏板和制动踏板经信号调理后接入到整车控制器内 2 整车控制器详细功能 纯电动汽车的整车控制器的主要功能包括:汽车驱动控制、制动能量的优化控制、整车的能量管理、CAN网络的维护和管理、故障的诊断和处理、车辆状态监视、行车记录等。整车控制器功能框图如图2所示。整车控制器通过CAN总线和IO端口来获得如加速踏板开度、电池SOC、车速等信息,并根据这些信息输出不同的控制动作。 下面分别介绍各部分实现的具体功能。 2.1 汽车驱动控制 根据司机的驾驶要求、车辆状态等状况,经分析和处理,向电机控制器发出指令,满足驾驶工况要求。包括启动、前进、倒退、回馈制动、故障检测和处理等工况。 2.2 整车能量优化管理 通过对电动汽车的电机驱动系统、电池管理系统、传动系统以及其它车载能源动力系统(如空调)的协调和管理,以获得最佳的能量利用率。 2.3 网络管理 整车控制器作为信息控制中心,负责组织信息传输,网络状态监控,网络节点管理等功能,网络故障诊断和处理。
电动汽车控制系统毕业设计
摘要 在当前全球汽车工业面临金融危机和能源环境问题的巨大挑战的情况下，发展电动汽车，利用无污染的绿色能源，实现汽车能源动力系统的电气化，推动传统汽车产业的战略转型，在国际上已经形成了广泛共识。 本课题以电动汽车他励电机控制器为例，以实现电动汽车的加、减速，起、制动等基本功能以及一些特殊情况下的处理。以开发出高可靠性、高性能指标、低成本并且具有自主知识产权的电动汽车电机驱动控制系统为目的。主要包括硬件电路板的设计，以及驱动系统的软件部分的仿真调试。 在驱动系统硬件设计中，这里主控制芯片采用ATMEL公司的ATmega64芯片。功率模块采用多MOSFET并联的方式，有效的节约了成本。电源模块采用基于UC3842的开关电源电路。选用IR公司的IR2110作为驱动芯片，高端输出驱动电流可到1．9A，低端输出驱动电流可到2.3A，能够提供7个MOSFET并联时驱动电流。对于电流检测模块，本文没有采用电流传感器或者是康铜丝,而是采用了一种基于MOSFET管压降的电流检测电路，这种方式即节约了成本也保证了检测精度。 驱动系统的软件设计中，主要实现的功能为：开关量的检测处理，故障检测，串口通讯，励磁、电枢控制，报警功能等。针对他励电机电动汽车的控制特性，提出了节能控制算法和最大转矩控制算法，用于提高电动汽车的续航里程和加速性能。 他励直流电动机驱动系统能够很好的运行在电动汽车上，性能可靠、结构简 单，并且节约了成本，使电动汽车的性价比大大提高，有利于电动汽车的普及。 关键词：电动汽车，ATmega64，他励直流电机，PID模糊控制
目录 摘要 (1) 第一章绪论 1.1纯电动汽车在国内的发展状况 (3) 1.2 国外电动汽车发展现状 (3) 1.3 本课题的任务和主要工作 (4) 第二章他励电动机的控制理论基础 2．1他励直流电动机的调速与制动 (5) 2．1．1直流电动机电枢电动势和电磁转矩 (5) 2．1．2 他励直流电动机的机械特性 (6) 第三章系统的硬件设计 3．1系统硬件的整体设计方案 (10) 3．2主控制器MCU的介绍 (10) 3．2．1 MCU的选择 (10) 3．2．2 ATmega64的特性与内部结构 (11) 3．3开关电源模块 (12) 3．4电流检测模块 (13) 3．5驱动电路的设计 (16) 3．6电压检测电路 (17) 3．7温度检测电路 (18) 3．8加减速踏板信号检测电路 (19) 3．9 开关量输入信号 (20) 3．10蜂鸣器报警电路 (20) 3．11通讯模块电路设计 (21) 3．12硬件抗干扰的设计 (22) 3．13本章小结 (23) 第四章系统的软件设计 4.1 电动汽车的控制策略研
电动汽车电机及控制器性能测试系统
电动汽车电机及控制器性能测试系统 1 电机驱动系统的作用 电机驱动系统是电动汽车的核心，它与整车动力性能的好坏密切相关，是电动汽车关键技术之一。电机驱动系统由电动机和驱动控制器两部分组成。电动机是一种将电能转变为机械能的装置，为满足整车动力性能的需求，要求其具有瞬时功率大、过载能力强、加速性能好、使用寿命长、调速范围广、减速时实现再生制动能量回馈、效率高、可靠性高等特点。驱动控制器是将电池的电量转变为适于电动机运行的另一种电能变换控制装置。通过这种变换和控制使电动机处于最佳工作状态，以满足电动汽车实际行驶工况的需要，驱动控制器要求结构简单、控制精度高、动态响应好、系统高可靠、成本低。驱动电机及其控制器的性能好坏直接决定车辆的品质好坏，所以在试验室中正确地进行试验是必要的。 2 电机控制器性能测试设备 2.1 实验设备目前常用的测功机主要有直流电力测功机、交流电力测功机、电涡流测功机和水力测功机。直流电力测功机：由直流电机、测力计和测速发电机组合而成。直流电机的定子由独立的轴承座支承。它可以在某一角度范围内自由摆动。机壳上带有测力臂，它与测力计配合，可以检测定子所受到的转矩。转轴上的转矩可以由定子上量测。与直流电机类似，直流测功机调速性能好，控制简单，但由于换向器的原因，不适合高速运行，而且大功率的测功机相对于其他类型，体积较大。不适用于动力电机测试。交流电力测功机：由 1 台三相交流电动机和测
力计、测速发电机组成。它的测功原理与直流测功机相同，但不存在换向问题，结构简单，可靠性高。目前交流测功机在动、静态性能上已经得到了很大提高。电力测功机既可以进行电动性能测试，也可以进行馈电性能的测试。 2.2 测试方法 通过安装夹具及联轴器将被测电机与测功机连接，适当调整使轴与轴的对中度符合试验要求，对个别超高速电机，为防止试验过程中因为轴振动或对中不够精确引起轴承发热失效或者损坏电机的情况，可以考虑在适当位置安装振动传感器及温度传感器，对试验过程中局部情况实时监测，一旦有异常立即停止。针对标准的要求，试验时测试额定及峰值负载下的转速，转矩和效率特性，以及额定负载下的馈馈电特性。温升试验也是在台架上进行，分别测量电机绕组的温升和控制器的温升。电机和控制器都配备有散热系统，或水冷或风冷。电机及控制器从冷机状态下启动开始工作，温度会随之慢慢增加，在固定负载的情况下，温度最终会趋于稳定，这段时间内温度的变化量就是温升值。标准中有3种方法：电阻法、埋置检温计（ETD法和温度计法。试验电机不宜拆开。因此选用电阻法比较适合，通过比较试验前后环境温度、冷却水温度以及绕组直流电阻的变化来计算电机不同工况下的温升值。控制器的温升通过温度计即可测量。温升值根据不同产品的工作制要求进行测试。用在不同类型系统上的电机应选用不同的工作制，比如纯电动汽车，串联式、并联式以及混联式混合动力汽车，PLUG-IN混合动力汽车等不同类型的应用。在该项目中，标准里除了对温升值的要求外，对试验过程中电
纯电动汽车整车控制器技术要求
附录C：技术标准审批单 重庆科鑫三佳车辆技术有限公司 技术标准审批单 Q/KJC-B-0001-.2014-01 2015年12月2日 注：此表由起草单位会签完毕后，反馈到整车开发部存档。
Q/KJC 重庆科鑫三佳车辆技术有限公司企业标准 代号Q/KJC-C-0004-2015 纯电动汽车整车控制器技术要求 2015-12-5发布2016-1-1实施重庆科鑫三佳车辆技术有限公司发布
目次 前言 (4) 1、范围 (5) 2、规范性引用文件 (5) 3、术语 (6) 4、引脚定义 (6) 5、故障代码表 (7) 6、技术要求 (12) 7、试验方法 (15) 8、标志、包装、运输及储存 (20)
前言 本标准规定了重庆科鑫三佳车辆技术有限公司研发的纯电动汽车用整车控制器的技术要求。 本标准由重庆科鑫三佳车辆技术有限公司电子电器部提出。 本标准由重庆科鑫三佳车辆技术有限公司电子电器部归口并负责解释。 本标准由重庆科鑫三佳车辆技术有限公司电子电器部起草。 本标准主要起草执笔人：杨辉、曹政 本标准最终解释权归重庆科鑫三佳车辆技术有限公司电子电器部。 本标准发布情况为：2015年首次发布。
纯电动汽车整车控制器技术要求 1、范围 本标准规定了瑞驰EC35KX纯电动汽车用整车控制器的技术要求、实验方法、检验规则、标志、包装运输及贮存等要求。 本标准适用于瑞驰EC35KX纯电动汽车整车控制器。 2、规范性引用文件 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 QC/T 413 汽车电气设备基本技术条件 GB/T 2423.1 电工电子产品环境试验第2部分：试验A：低温 GB/T 2423.2 电工电子产品环境试验第2部分：试验B：高温 GB/T 2423.4 电工电子产品环境试验第2部分：试验Db：交变湿热试验方法 GB/T 2423.10 电工电子产品环境试验第2部分：试验FC：振动（正弦） GB/T 2423.17 电工电子产品环境试验第2部分：试验Ka：盐雾试验方法 GB/T 18655-2010/CISPR 25：2008 车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限制和测量方法 ISO 16750.1-2003 道路车辆—电气和电子设备环境条件和试验-第1部分：总则 ISO 16750.2-2003 道路车辆—电气和电子设备环境条件和试验-第2部分：电气负荷 ISO 10605：2008 道路车辆静电放电产生的电骚扰试验方法 ISO 7637-2：2004 道路车辆有传导和耦合引起的电骚扰第2部分：沿电源线的电瞬态传导 ISO 11452-2:2004 道路车辆窄带辐射电磁能引起的电骚扰的零部件试验方法第2部分：电波暗室 ISO 11452-4:2004 道路车辆窄带辐射电磁能引起的电骚扰的零部件试验方法第4部分：大电流注入 GB/T 4724 印制电路用覆铜箔环氧纸层压板 GB/T 4725 印制电路用覆铜箔环氧玻璃布层压板 GB/T 13556 印制电路用挠性覆铜箔聚脂薄膜
(完整版)电动汽车整车控制器功能结构
新能源汽车整车控制器系统结构
新能源汽车作为一种绿色的运输工具在环保、节能以及驾驶性能等方面具有诸多内燃机汽车无法比拟的优点，其是由多个子系统构成的一个复杂系统，主要包括电池、电机、制动等动力系统以及其它附件（如图1所示）。各子系统几乎都通过自己的控制单元（ECU）来完成各自功能和目标。为了满足整车动力性、经济性、安全性和舒适性的目标，一方面必须具有智能化的人车交互接口，另一方面，各系统还必须彼此协作，优化匹配，这项任务需要由控制系统中的整车控制器来完成。基于总线的分布式控制网络是使众多子系统实现协同控制的理想途径。由于CAN总线具有造价低廉、传输速率高、安全性可靠性高、纠错能力强和实时性好等优点，己广泛应用于中、低价位汽车的实时分布式控制网络。随着越来越多的汽车制造厂家采用CAN协议，CAN逐渐成为通用标准。采用总线网络可大大减少各设备间的连接信号线束，并提高系统监控水平。另外，在不减少其可靠性前提下，可以很方便地增加新的控制单元，拓展网络系统功能。 图1 新能源汽车控制系统硬件框架 一、整车控制器控制系统结构 公司自行设计开发的新能源汽车整车控制器包括微控制器、模拟量输入和输出、开关量调理、继电器驱动、高速CAN总线接口、电源等模块。整车控制器对新能源汽车动力链的各个环节进行管理、协调和监控，以提高整车能量利用效率，确保安全性和可靠性。该整车控制器采集司机驾驶信号，通过CAN总线获
得电机和电池系统的相关信息，进行分析和运算，通过CAN总线给出电机控制和电池管理指令，实现整车驱动控制、能量优化控制和制动回馈控制。该整车控制器还具有综合仪表接口功能，可显示整车状态信息；具备完善的故障诊断和处理功能；具有整车网关及网络管理功能。 其结构原理如图2所示。 图2 整车控制器结构原理图 下面对每个模块功能进行简要的说明： 1、开关量调理模块 开关量调理模块，用于开关输入量的电平转换和整型，其一端与多个开关量传感器相连，另一端与微控制器相接； 2、继电器驱动模块 继电器驱动模块，用于驱动多个继电器，其一端通过光电隔离器与微控制器相连，另一端与多个继电器相接；
电动汽车用整车控制器总体设计方案
电动汽车用整车控制器总体设计方案
目次 1 文档用途 (1) 2 阅读对象 (1) 3 整车控制系统设计 (1) 3.1 整车动力系统架构 (1) 3.2 整车控制系统结构 (2) 3.3 整车控制系统控制策略 (3) 4 整车控制器设计 (4) 5 整车控制器的硬件设计方案 (5) 5.1 整车控制器的硬件需求分析 (5) 5.2 整车控制器的硬件设计要求 (6) 6 整车控制器的软件设计方案 (7) 6.1 软件设计需要遵循的原则 (7) 6.2 软件程序基本要求说明 (7) 6.3 程序中需要标定的参数 (7) 7 整车控制器性能要求 (8)
整车控制系统总体设计方案 1 文档用途 此文档经评审通过后将作为整车控制系统及整车控制器开发的指导性文件。 2 阅读对象 软件设计工程师 硬件设计工程师 产品测试工程师 其他相关技术人员 3 整车控制系统设计 3.1 整车动力系统架构 如图1所示，XX6120EV纯电动客车采用永磁同步电机后置后驱架构，电机○3通过二挡机械变速箱○4和后桥○5驱动车轮。车辆的能量存储系统为化学电池（磷酸铁锂电池组○8），电池组匹配电池管理系 统（Battery Management System，简称BMS）用以监测电池状态、故障报警和估算荷电状态（State of Charge，简称SOC）等，电池组提供直流电能给电机控制器○2通过直-交变换和变频控制驱动电机运转。 整车控制器○1（Vehicle Control Unit，简称VCU）通过CAN（Control Area Network）和其它控制器联接，用以交换数据和发送指令。该车采用外置充电机传导式充电，通过车载充电插头利用直流导线联接充电 机○9，充电机接入电网。 ○1整车控制器○2电机控制器○3交流永磁同步电机○4变速箱○5驱动桥 ○6车轮○7电池管理系统○8磷酸铁锂动力电池组○9外置充电机○10电网连接插座 图1 整车动力系统架构简图
详细分析新能源汽车电机电控系统
详细分析新能源汽车电机电控系统 新能源电动汽车性能还有巨大的提升空间，大家往往最关注电池，作为决定电动汽车性能的关键部件，本文详细说说电机电控。 一、电机电控的重要性 新能源汽车作为传统燃油汽车的替代品，其主要电气系统即为在传统汽车“三小电”(空调、转向、制动)基础上延伸产生的电动动力总成系统“三大电”——电池、电机、电控。其中，电机、电控系统作为传统发动机(变速箱)功能的替代，其性能直接决定了电动汽车的爬坡、加速、最高速度等主要性能指标。 同时，新能源汽车电机、电控系统面临的工况相对复杂：需要能够频繁起停、加减速，低速/爬坡时要求高转矩，高速行驶时要求低转矩，具有大变速范围；混合动力车还需要处理电机启动、电机发电、制动能量回馈等特殊功能。 此外，电机的能耗直接决定了固定电池容量情况下的续航里程。因此，电动汽车驱动系统在负载要求、技术性能和工作环境上有特殊要求： 其一，驱动电机要有更高的能量密度，实现轻量化、低成本，适应有限的车内空间，同时要具有能量回馈能力，降低整车能耗； 第二，驱动电机同时具备高速宽调速和低速大扭矩，以提供高启动速度、爬坡性能和高速加速性能； 第三，电控系统要有高控制精度、高动态响应速率，并同时提供高安全性和可靠性。 电机电控系统作为新能源汽车产业链的重要一环，其技术、制造水平直接影响整车的性能和成本。目前，国内在电机、电控领域的自主化程度仍远落后于电池，部分电机电控核心组件如IGBT 芯片等仍不具备完全自主生产能力，具备系统完整知识产权的整车企业和零部件企业仍是少数。随着国内电机电控系统产业链的逐步完善，电机电控系统的国产化率逐步提高，电机电控市场具有的增速有望超过新能源汽车整车市场的增速。 电池、电机、电控在新能源汽车中的应用
