实验：练习使用多用电表
检查故障．先将选择开关旋至__________挡(填“欧姆
×100”、“直流电压10 V”或“直流电流2.5 mA”)，再 将__________(填“红”或“黑”)表笔固定在a接线柱，把 另一支表笔依次接b、c、d接线柱． (3)若只有滑动变阻器断路，则多用电表的示数依次是
_______ 、__________、__________.
(2)(单选)在使用多用表的欧姆挡测量电阻时，若( A．双手捏住两表笔金属杆，测量值将偏大
)
B．测量时发现指针偏离中央刻度过大，则必需减小倍率
，重新调零后再进行测量
C．选择“×10”倍率测量时发现指针位于20与30正中间
，则测量值小于25 Ω
D．欧姆表内的电池使用时间太长，虽然完成调零，但测 量值将略偏大
2．欧姆表原理 (1)内部电路简化如图 7－6－2. (2)根据闭合电路欧姆定律 E ①当红、黑表笔短接时，Ig＝ Rg＋R＋r E ②当被测电阻 Rx 接在红、 黑表笔两端时， I＝ Rg＋R＋r＋Rx 1 ③当 I 中＝2Ig 时，中值电阻 R 中＝Rg＋R＋r
●实验器材 多用电表、电学黑箱、直流电源、开关、导线若干、小 灯泡、二极管、定值电阻(大、中、小)三个． ●注意事项 1．表内电源正极接黑表笔，负极接红表笔，但是红表笔
在练习使用多用表的实验中 (1)某同学连接的电路如图7－6－4所示
①若旋转选择开关，使尖端对准直流电流挡，此时测得 的是通过________的电流； ②若断开电路中的电键，旋转选择开关使其尖端对准欧 姆挡，此时测得的是________的电阻； ③若旋转选择开关，使尖端对准直流电压挡，闭合电键 ，并将滑动变阻器的滑片移至最左端，此时测得的是 ________两端的电压．
实验
练习使用多用电表
●实验目的 1．了解多用电表的构造和原理，掌握多用电表的使用方法． 2．会使用多用电表测电压、电流及电阻． 3．会用多用电表探索黑箱中的电学元件． ●实验原理 1．多用电表外部构造 (1)转动选择开关可以使用多用电表测量 电流、电压、电阻等． (2)表盘的上部为表头，用来表示电流、 电压和电阻的多种量程．
插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方
向． 2．区分“机械零点”与“欧姆零点”．机械零点是表盘
刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝
；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡 的调零旋钮．
3．测电压时，多用电表应与被测元件．测量电阻时，每变换一次挡位都要重新进行欧姆调零． 5．由于欧姆表盘难于估读，测量结果只需取两位有效数字，读数时
注意乘以相应量程的倍率．
6．使用多用电表时，手不能接触测试笔的金属杆，特别是在测电阻 时，更应注意不要用手接触测试笔的金属杆． 7．测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测 量结果，甚至可能损坏电表． 8．如果长期不用欧姆表，应把表内电池取出． 9．在研究二极管的单向导电性时，切记在二极管正向导通的情况下 电路中必须连有灯泡或其他用电器，不能只连接一个二极管，否则极 易烧坏二极管．
7．研究二极管的单向导电性，利用多用电表的欧姆挡测二极管两
个引线间的电阻，确定正负极．
8．探索黑箱内的电学元件
●误差分析 1．电池用旧后，电动势会减小，内电阻会变大，致使电阻测量值偏
大，要及时更换新电池．
2．欧姆表的表盘刻度不均匀，估读时易带来误差，要注意其左密右 疏特点． 3．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差 增大，因此要选用恰当挡位，使指针指中值附近． 4．测电流、电压时，由于电表内阻的影响，测得的电流、电压值均 小于真实值． 5．读数时的观测易形成偶然误差，要垂直表盘正对指针读数．
【解析】
(1)①此时多用电表与滑动变阻器串联，故测
得的是R1的电流 ②此时R1、R2串联，故测得的是R1和R2串联后的电阻 ③此时测得的是R2两端的电压． (2)若双手捏住两表笔，则相当于人体和被测电阻并联，
故测量值偏小，A错误．若指针向左偏离过大，则应增大倍
率，B错误．选择“×10”倍率，20与30正中间读数应略小 于250 Ω，C错误．欧姆表电池使用时间太长，则电池内阻 变大，故测量值偏大，D正确． 【答案】 (1)①R1 ②R1和R2串联 ③R2 (2)D
●实验步骤 1．观察多用电表的外形，认识选择开关对应的测量项目及量程． 2．检查多用电表的指针是否停在表盘刻度左端的零位置．若不指零 ，则可用小螺丝刀进行机械调零． 3．将红、黑表笔分别插入“＋”、“－”插孔． 4．按如图7－6－3甲所示连好电路，将多用电表选择开关置于直流 电压挡，测小灯泡两端的电压． 5．如图7－6－3乙所示连好电路，将选择开关置于直流电流挡，测 量通过小灯泡的电流．
【解析】
(1)若电流表示数为零，说明外电路一定是断
路，电压表有示数为E，说明电源与电压表之间的连接无
断路，所以发生故障的一定是待测金属丝．
(2)电流表示数为零，说明外电路一定存在着断路，因为 电源两端有电压，所以不能用欧姆表来检测，只能用电压
在测定金属电阻率的实验中，某同学连接电路如图
7－6－5所示．闭合电键后，发现电路有故障(已知电源、
电表和导线均完好，电源电动势为E)：
(1)若电流表示数为零、电压表示数为E，则发生故障的是 __________(填“待测金属丝”“滑动变阻器”或“电 键”)． (2)若电流表、电压表示数均为零，该同学利用多用电表
6．用多用电表测电阻的步骤 (1)调整定位螺丝，使指针指向电流的零刻度． (2)选择开关置于“Ω”挡的“×1”，短接红、黑表笔，调节欧姆 调零旋钮，然后断开表笔，再使指针指向∞. (3)将两表笔分别接触阻值为几十欧的定值电阻两端，读出指示的电 阻值，然后断开表笔，再与标定值进行比较． (4)选择开关改置“×100”挡，重新进行欧姆调零． (5)再将两表笔分别接触标定值为几十千欧的电阻两端，读出指示的 电阻值，然后断开表笔，与标定值进行比较． (6)测量完毕，将选择开关置于交流电压最高挡或“OFF”挡．
9 实验：练习使用多用电表
为别人鼓掌的人也是在给自己的生命加油。
37
23
红表笔接 A A B
B
CC
黑表笔接 B C A
C
AB
100 测得阻值(Ω)
10k 100
10.1k 90
190
由表中的数据可以判定：⑴电阻接在
__A__两点间，阻值为_1_0__0Ω。⑵二极 A
B
管B接在__A_C__两点间，其中正极接在
__C__点。二极管的正向阻值为_____Ω，
C
反9向0 阻值为_____Ω。 10k
30
3、用多用电表的欧姆挡（R×1K）检查性能良好的晶体二 极管，发现多用电表的表针向右偏转的角度很小，这说 明（ BC ） A.二极管加有正向电压，故测得电阻很小 B.二极管加有反向电压，故测得电阻很大 C.此时红表笔接的是二极管的正极 D.此时红表笔接的是二极管的负极
31
4.如图所示，黑盒中有一个单向导电元件，当元件中电流 沿箭头方向时，单向导通，其电阻为零；反之，则截止， 反向电阻无穷大.还有两个阻值均为1kΩ的电阻，它们与 黑盒的接线1、2、3接成电路，用多用电表的电阻挡对这 三个接线柱间的电阻进行测量，得到的数据如表格所示， 那么黑盒中的线路是下面电路中的哪一个( )
依次是_____、_______、______.
28
1、下列说法中正确的是：（ AC ） A、多用电表的欧姆挡的每一量程的测量范围是从0—∞ B、若选择开关扳在欧姆挡上的× 1挡上，准确调零后， 测量电阻，指针恰指在刻度30和50的正中央，则待测电 阻的阻值正好为40Ω C、若多用电表内没有安装电池，就不能直接用来测电阻 D、只有在测量电阻时，才需要进行机械调零
24
练习.多用电表是确定电学元件，检修电学故障的重要仪器， 在电子技术中有很广泛的应用.如图所示，一个盒子外部有四 个接线柱A、B、C、D.盒内有三个电学元件和若干导线组成 的电路.利用多用电表欧姆挡测试，结果如下： （1）A、B间的电阻是B、D间电阻的两倍，即RAB=2RBD； （2）两表笔分别接触A、C和 C、D时，指针均先偏转，然 后又缓慢回到“∞”刻度. 试画出盒内的电路图.
物理人教版(2019)必修第三册11.5实验：练习使用多用电表(共26张ppt)
③测量电阻
机械调零
欧姆档
选择倍率
换
换
小
欧姆调零
大
倍
倍
率 偏角大 表头指针 偏角小 率
中 间 附 近
读数
R=读数×倍率
注意事项
●使用前： 机械调零 ●使用中
✓测量时必须将待测电阻与电源和其他元件断开； ✓合理选择倍率挡,使指针尽可能指在中值附近； ✓选择或更换倍率挡，都必须进行欧姆调零； ✓两手一定不要同时接触两表笔金属杆。
正极 P
负极 N
−E r
G
+A
R B
Rx
(3)测量二极管的正向电阻 ①机械调零 ②选择合适倍率 ③欧姆调零
④测量读数:将黑表笔接触二极管正极, 红表笔接 触二极管负极,将指针示数乘以倍率得测量值。 ⑤用后旋离:将选择开关调至 off 档。
(4)测量二极管的反向电阻 ①机械调零 ②选择合适倍率 ③欧姆调零 ④测量读数:将黑表笔接触二极管负极, 红表笔接 触二极管正极,将指针示数乘以倍率得测量值。 ⑤用后旋离:将选择开关调至 off 档。 不管测量二极管的正向电阻还是反向电阻，电流都从黑表笔经二极管 流向红表笔。再根据二极管单向导电性可以判断出二极管的正、负极。
在电阻刻度的零位上； ⑶把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小； ⑷换用“×10”的欧姆挡，随即记下数值； ⑸把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕。 该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表
笔的金属杆，那么该同学在实验中有哪些操作是错误的？
课堂小结
1.认识多用电表
2.使用多用电表
红 高 黑 S E低
红 进 黑 S E出
实验练习使用多用电表
一、电流表与电压表的改装 1•改装方案2•校正 （1） 电压表的校正电路如图 1所示，电流表的校正电路如图2所示•图1图2（2） 校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后 的电压表（电流表）示数从零逐渐增大到量程值，每移动一次记下改装的电压表 （电流表）和标准电压表（标准电流表）的示数，并计算满刻度时的百分误差，然后加以校正 二、欧姆表原理（多用电表测电阻原理） 1. 构造：R 和红、黑表笔组成.3欧姆表内部：电流表、电池、调零电阻串联 外部：接被测电阻 R x . 全电路电阻R 总=R g + R+ r + R x . 2. 工作原理:3. 刻度的标定:R,使1= l g ,电流表的指针达到满偏，这一过程实验练习使用多用电表如图3所示，欧姆表由电流表 G 、电池、调零电阻 闭合电路欧姆定律,I =红、黑表笔短接（被测电阻R x = 0）时，调节调零电阻叫欧姆调零.（1）当1 = l g时，R x= 0，在满偏电流l g处标为"0” .（图甲）⑵当1 = 0时，R x is，在1 = 0处标为“三 .(图乙)(3)当1 = 2g时，R x = R g+ R+ r，此电阻值等于欧姆表的内阻值，R x叫中值电阻.三、多用电表1•多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程图42•外形如图4所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程•3•多用电表面板上还有：欧姆表的欧姆调零旋钮 (使电表指针指在右端零欧姆处 )、指针定位螺丝(使电表指针指在左端的“ 0”位置)、表笔的正、负插孔(红表笔插入“ + ”插孔，黑表笔插入“―”插孔)•四、二极管的单向导电性1•晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图5甲所示•图52•晶体二极管具有单向导电性 (符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示•3•将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极1•实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个•2•实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置•若不指零，则可用小螺丝刀进行机械调零•(3)将红、黑表笔分别插入“ + ”、“ ―”插孔•(4)测量小灯泡的电压和电流•①按如图6甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡』小、灯泡两端的电压•图6②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流(5)测量定值电阻①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“ 0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡•1•多用电表使用注意事项(1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“+”插孔，黑表笔插入“―”插孔，注意电流的实际方向应为“红入”、“黑出”.(2)区分“机械零点”与“欧姆零点”•机械零点是表盘刻度左侧的“ 0”位置，调整的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮•(3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应挡位的倍率•(4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆•⑸测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表•(6)测电阻时每换一挡必须重新欧姆调零•(7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡•长期不用，应把表内电池取出•2•多用电表对电路故障的检测(1)断路故障的检测方法①用直流电压挡：a.将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏________ •b.在电源完好时，再将电压表与外电路的各部分电路并联•若电压表示数等于电源电动势，则说明该部分电路中有断点.②用直流电流挡：将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路_ •③用欧姆挡检测将各元件与电源断开，然后接到红、黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大 (或无电流)说明此元件断路•(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路②用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路命题点一教材原型实验例1(2017全国卷川23)图7(a)为某同学组装完成的简易多用电表的电路图•图中E是电池；R i、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250讣,内阻为480 Q虚线方框内为换挡开关， A端和B端分别与两表笔相连•该多用电表有5个挡位，5个挡位为：直流电压 1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆X 100 Q挡.图7(1)_____________________ 图(a)中的A端与(填“红”或“黑”)色表笔相连接•⑵关于R6的使用，下列说法正确的是 ___________ (填正确答案标号)•A.在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0 ”位置C.使用电流挡时，调整 R6使电表指针尽可能指在表盘右端电流最大位置(3)_______________________________ 根据题给条件可得 R1+ R2= Q, R4= Q.⑷某次测量时该多用电表指针位置如图(b)所示.若此时B端是与“ 1”相连的，则多用电表读数为__________ ;若此时B端是与“ 3”相连的，则读数为___________ ;若此时B端是与“ 5”相连的，则读数为_____________ •(结果均保留3位有效数字)答案⑴黑(2)B (3)160 880 (4)1.47 mA1.10 k Q2.94 V解析 (1)当B端与“3”连接时，内部电源与外部电路形成闭合回路，电流从 A端流出，故A端与黑色表笔相连接•(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“ 0”位置，选项A错误；使用欧姆挡时，先将两表笔短接，调整 R6使电表指针指在表盘右端电阻“0”位置，选项B正确；使用电流挡时，电阻R6不在闭合电路中，调节无效，选项 C错误.(3)根据题给条件可知，当B端与“ 2”连接时，表头与R1、R2组成的串联电路并联，此时为量程1 mAR g 1 — 0.25 3的电流挡，由并联电路两支路电流与电阻成反比知，亠 =0 25 = 1，解得R1+ R2 = 160 Q.R1 + R2 °25 1当B端与“4”连接时，表头与R1、R2组成的串联电路并联后再与R4串联，此时为量程1 V的电压挡，表头与R1、R2组成的串联电路并联后的总电阻为120 Q,两端电压为0.12 V，由串联电路中电压与电阻成正比知：R4两端电压为0.88 V，贝U R4电阻为880 Q.⑷若此时B端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5 mA，读数为1.47 mA.若此时B端是与“ 3”连接的，多用电表作为欧姆表使用，读数为11X 100 Q= 1.10 k Q.若此时B端是与“ 5”连接的，多用电表作为直流电压表使用，量程为 5 V，读数为2.94 V.1 某同学想通过一个多用电表的欧姆挡直接测量某电压表（量程为10 V ）的内阻（大约几十千欧），该多用电表刻度盘上电阻刻度的中间值为 30.图8（1）欧姆挡的选择开关拨至 ________ （选填“X 1k ”或“x 100”）挡，先将红、黑表笔短接调零后，选 用图8中 ______ （选填“ A ”或“ B ”）方式连接•⑵如图9甲所示，该同学读出欧姆表的读数为 _______________ Q;如图乙所示，电压表的读数为 __________ V ，欧姆表电池的电动势为 __________ V.图9答案 （1）X 1k A （2）4 X 1045.0 8.75解析 （1）用多用电表测电阻时，应让指针指在中间刻度附近，因而应选 “X 1k”挡•多用电表测电阻时，需要用其内部电源，黑表笔接内部电源的正极，电压表的两接线柱中, 端，因而A 电路的连接方式正确• ⑵题图甲中欧姆表的读数为 40X 1 k Q= 40 k Q 题图乙中电压表的读数为知欧姆表中电池的电动势E = U +心U +駅5.0 V+ 代X 30 X 103 V=站5V.2二极管具有单向导电性， 其正向电阻很小，反向电“ + ”接线柱应接高电势5.0 V.由闭合电路的欧姆定律阻很大，现有一个二极管其正极记为A、负极记为B.某同学研究二极管正、反向电阻的相关实验操作过程如下：（1）先用多用电表的欧姆挡测量其电阻，其正向电阻约为10 Q,反向电阻约为50 k Q,则在测量二极管的正向电阻时，电表的红表笔应接傾“A”或“ B ”）端•（2）该同学设计了如图10所示的电路用伏安法进一步测量该二极管正反向电压均为 2 V时的电阻值，二极管接在1、2之间，电压表的内阻约为40 k Q,选用多用电表的直流电流挡作为电流表接在3、4 之间•该多用电表的直流电流有三个量程，量程和对应的内阻分别为：①50 ^A,内阻约为100 Q;②50 mA，内阻约为50 Q;③250 mA，内阻约为10 Q则在实验过程中，多用电表的红表笔应与接线柱（填“ 3”或“ 4”）相连；测二极管的反向电阻时电流表的量程应选用_______ （填“①”“②”或“③”），单刀双掷开关S2应拨向接点________ （填“5”或“ 6”）.图10答案 (1)B (2)3 ①6解析 (1)多用电表测电阻时红表笔接表内电池的负极，所以测二极管的正向电阻时应与二极管的负极相连即与B相连；(2)红表笔是多用电表作直流电流表使用时的正接线柱，故应与接线柱3相连；电压为2 V时，二极管反接时的电流约为40 yA,所以应选用量程①；根据电压表和电流表内阻应采用电流表内接法，所以单刀双掷开关S2应拨向接点6.3在“练习使用多用电表”的实验中：图11(1)某同学用多用电表测量电阻，电路如图11甲所示，若选择开关置于“X 100”挡，按正确使用方法测量电阻R x的阻值，指针位于图乙所示位置，则R x= __________ Q.(2)若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x,其测量结果与原结果相比将____________ (选填“变大” “变小”或“不变”).⑶某同学利用图甲中的器材设计了一只欧姆表，其电路如图丙所示.①关于该欧姆表，下列说法正确的是___________ .A.电阻刻度的零位在表盘的右端B.表盘上的电阻刻度是均匀的C.测量前，不需要红、黑表笔短接调零D.测量后，应将开关 S断开②某同学进行如下操作：当R x未接入时，闭合开关 S,将红、黑表笔分开时，调节可变电阻，使电流表满偏•当R x接入A、B表笔之间时，若电流表的指针指在表盘的正中央，则待测电阻R x的阻值为(已知电流表的内阻为 R g,电池的内阻为r，可变电阻接入电路的阻值为R).答案⑴7。
实验：练习使用多用电表
(2)他们在实验过程中，欧姆的选择开关应拨至倍率 为“×________”． (3)在实验中，同学们读出电压表 )的读数为U， V 欧姆表指针所指的刻度为 n，并且在实验过程中， 一切操作都是正确的，由此可得欧姆表内电池的电 动势的表达式为____________．
【解析】(1)欧姆表内电源正极接在欧姆表的负接 线柱上，故红表笔应接电压表的负接线柱，黑表 笔应接电压表的正接线柱．
现象
两接线柱正、反接时均无示数说明无 电源 电压挡 电源 电阻 欧姆挡 两接线柱间正、反接时示数相同 二极管 欧姆挡 正接时示数较小，反接时示数很大
指针先指“0 Ω”后逐渐增大到 电容器 欧姆挡 “∞”，且指针偏转越来越慢
自感线 示数由“∞”逐渐减小到某一较小固 欧姆挡 圈 定示数
9. 实验完毕拔出红黑表笔，选择开关扳到“OFF”挡或 交流电压最大挡，若长期不用应取出电池． 五、注意事项 1．欧姆表刻度盘不同于电压、电流刻度盘 (1)左∞右0：电阻无限大与电流、电压零刻度重合，电 阻零与电流、电压最大刻度重合． (2)刻度不均匀：左密右疏． (3) 欧姆挡是倍率挡，即读出的示数再乘以挡上的倍 率．电流、电压挡是量程范围挡． 在不知道待测电阻的估计值时，应先从小倍率开始， 熟记“小倍率小角度偏，大倍率大角度偏”(因为欧姆 挡的刻度盘上越靠左读数越大，且测量前指针指在左 侧“∞”处)．
6. 利用多用电表的欧姆挡测三个定值电阻的阻值，将选 择开关扳到合适的倍率挡，先进行电阻调零，然后测量， 读出指针示数，再乘以倍率；若换挡，要重新进行电阻 调零． 7. 研究二极管的单向导电性，利用多用电表的欧姆挡测 二极管两个引线间的电阻，确定正负极．
8. 探索黑箱内的电学元件.
判断目 应用挡 的 位
实验：练习使用多用电表

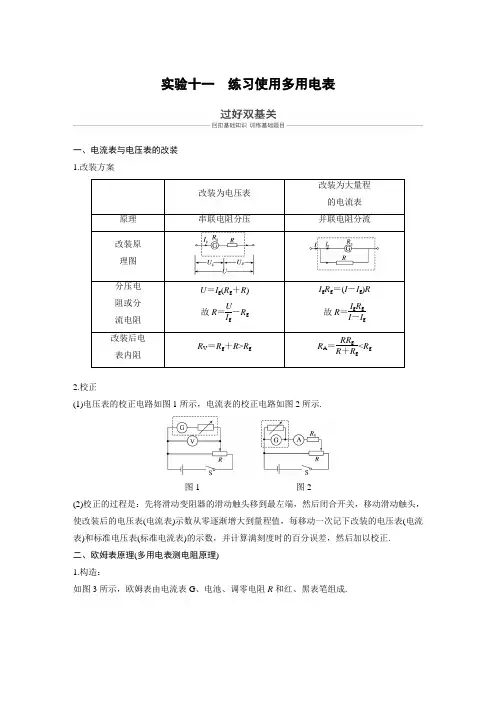

实验十一练习使用多用电表一、电流表与电压表的改装1.改装方案改装为电压表改装为大量程的电流表原理串联电阻分压并联电阻分流改装原理图分压电阻或分流电阻U＝I g(R g＋R)故R＝UI g－R gI g R g＝(I－I g)R故R＝I g R gI－I g改装后电表内阻R V＝R g＋R>R g R A＝RR gR＋R g<R g2.校正(1)电压表的校正电路如图1所示，电流表的校正电路如图2所示.图1图2(2)校正的过程是：先将滑动变阻器的滑动触头移到最左端，然后闭合开关，移动滑动触头，使改装后的电压表(电流表)示数从零逐渐增大到量程值，每移动一次记下改装的电压表(电流表)和标准电压表(标准电流表)的示数，并计算满刻度时的百分误差，然后加以校正.二、欧姆表原理(多用电表测电阻原理)1.构造：如图3所示，欧姆表由电流表G、电池、调零电阻R和红、黑表笔组成.图3欧姆表内部：电流表、电池、调零电阻串联.外部：接被测电阻R x .全电路电阻R 总＝R g ＋R ＋r ＋R x .2.工作原理：闭合电路欧姆定律，I ＝E R g ＋R ＋r ＋R x. 3.刻度的标定：红、黑表笔短接(被测电阻R x ＝0)时，调节调零电阻R ，使I ＝I g ，电流表的指针达到满偏，这一过程叫欧姆调零.(1)当I ＝I g 时，R x ＝0，在满偏电流I g 处标为“0”.(图甲)(2)当I ＝0时，R x →∞，在I ＝0处标为“∞”.(图乙)(3)当I ＝I g 2时，R x ＝R g ＋R ＋r ，此电阻值等于欧姆表的内阻值，R x 叫中值电阻. 三、多用电表1.多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程.图42.外形如图4所示：上半部分为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部分为选择开关，它的四周刻有各种测量项目和量程.3.多用电表面板上还有：欧姆表的欧姆调零旋钮(使电表指针指在右端零欧姆处)、指针定位螺丝(使电表指针指在左端的“0”位置)、表笔的正、负插孔(红表笔插入“＋”插孔，黑表笔插入“－”插孔).四、二极管的单向导电性1.晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图5甲所示.图52.晶体二极管具有单向导电性(符号上的箭头表示允许电流通过的方向).当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示.3.将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极.1.实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻(大、中、小)三个.2.实验步骤(1)观察：观察多用电表的外形，认识选择开关的测量项目及量程.(2)机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置.若不指零，则可用小螺丝刀进行机械调零.(3)将红、黑表笔分别插入“＋”、“－”插孔.(4)测量小灯泡的电压和电流.①按如图6甲所示的电路图连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压.图6②按如图乙所示的电路图连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流.(5)测量定值电阻①根据被测电阻的估计阻值，选择合适的挡位，把两表笔短接，观察指针是否指在欧姆表的“0”刻度，若不指在欧姆表的“0”刻度，调节欧姆调零旋钮，使指针指在欧姆表的“0”刻度处；②将被测电阻接在两表笔之间，待指针稳定后读数；③读出指针在刻度盘上所指的数值，用读数乘以所选挡位的倍率，即得测量结果；④测量完毕，将选择开关置于交流电压最高挡或“OFF”挡.1.多用电表使用注意事项(1)表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”插孔，黑表笔插入“－”插孔，注意电流的实际方向应为“红入”、“黑出”.(2)区分“机械零点”与“欧姆零点”.机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的指针定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆调零旋钮.(3)由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应挡位的倍率.(4)使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆.(5)测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表.(6)测电阻时每换一挡必须重新欧姆调零.(7)使用完毕，选择开关要置于交流电压最高挡或“OFF”挡.长期不用，应把表内电池取出.2.多用电表对电路故障的检测(1)断路故障的检测方法①用直流电压挡：a.将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏.b.在电源完好时，再将电压表与外电路的各部分电路并联.若电压表示数等于电源电动势，则说明该部分电路中有断点.②用直流电流挡：将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路.③用欧姆挡检测将各元件与电源断开，然后接到红、黑表笔间，若有阻值(或有电流)说明元件完好，若电阻无穷大(或无电流)说明此元件断路.(2)短路故障的检测方法①将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路.②用电流表检测，若串联在电路中的电流表示数不为零，故障应是短路.命题点一教材原型实验例1(2017·全国卷Ⅲ·23)图7(a)为某同学组装完成的简易多用电表的电路图.图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω.虚线方框内为换挡开关，A端和B端分别与两表笔相连.该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA 挡，欧姆×100 Ω挡.图7(1)图(a)中的A端与(填“红”或“黑”)色表笔相连接.(2)关于R6的使用，下列说法正确的是(填正确答案标号).A.在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B.使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C.使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置(3)根据题给条件可得R1＋R2＝Ω，R4＝Ω.(4)某次测量时该多用电表指针位置如图(b)所示.若此时B端是与“1”相连的，则多用电表读数为；若此时B端是与“3”相连的，则读数为；若此时B端是与“5”相连的，则读数为.(结果均保留3位有效数字)答案(1)黑(2)B(3)160880(4)1.47 mA1.10 kΩ2.94 V解析(1)当B端与“3”连接时，内部电源与外部电路形成闭合回路，电流从A端流出，故A端与黑色表笔相连接.(2)在使用多用电表之前，调整表头螺丝使电表指针指在表盘左端电流“0”位置，选项A 错误；使用欧姆挡时，先将两表笔短接，调整R 6使电表指针指在表盘右端电阻“0”位置，选项B 正确；使用电流挡时，电阻R 6不在闭合电路中，调节无效，选项C 错误.(3)根据题给条件可知，当B 端与“2”连接时，表头与R 1、R 2组成的串联电路并联，此时为量程1 mA 的电流挡，由并联电路两支路电流与电阻成反比知，R g R 1＋R 2＝1－0.250.25＝31，解得R 1＋R 2＝160 Ω.当B 端与“4”连接时，表头与R 1、R 2组成的串联电路并联后再与R 4串联，此时为量程1 V 的电压挡，表头与R 1、R 2组成的串联电路并联后的总电阻为120 Ω，两端电压为0.12 V ，由串联电路中电压与电阻成正比知：R 4两端电压为0.88 V ，则R 4电阻为880 Ω.(4)若此时B 端是与“1”连接的，多用电表作为直流电流表使用，量程为2.5 mA ，读数为1.47 mA. 若此时B 端是与“3”连接的，多用电表作为欧姆表使用，读数为11×100 Ω＝1.10 kΩ.若此时B 端是与“5”连接的，多用电表作为直流电压表使用，量程为5 V ，读数为2.94 V. 变式1 某同学想通过一个多用电表的欧姆挡直接测量某电压表(量程为10 V)的内阻(大约几十千欧)，该多用电表刻度盘上电阻刻度的中间值为30.图8(1)欧姆挡的选择开关拨至 (选填“×1k ”或“×100”)挡，先将红、黑表笔短接调零后，选用图8中 (选填“A ”或“B ”)方式连接.(2)如图9甲所示，该同学读出欧姆表的读数为 Ω；如图乙所示，电压表的读数为 V ，欧姆表电池的电动势为 V.图9答案(1)×1k A(2)4×104 5.08.75解析(1)用多用电表测电阻时，应让指针指在中间刻度附近，因而应选“×1k”挡.多用电表测电阻时，需要用其内部电源，黑表笔接内部电源的正极，电压表的两接线柱中，“＋”接线柱应接高电势端，因而A电路的连接方式正确.(2)题图甲中欧姆表的读数为40×1 kΩ＝40 kΩ.题图乙中电压表的读数为5.0 V.由闭合电路的欧姆定律知欧姆表中电池的电动势E＝U＋Ir＝U＋UR r＝5.0 V＋5.040×103×30×103 V＝8.75 V. 变式2二极管具有单向导电性，其正向电阻很小，反向电阻很大，现有一个二极管其正极记为A、负极记为B.某同学研究二极管正、反向电阻的相关实验操作过程如下：(1)先用多用电表的欧姆挡测量其电阻，其正向电阻约为10 Ω，反向电阻约为50 kΩ，则在测量二极管的正向电阻时，电表的红表笔应接(填“A”或“B”)端.(2)该同学设计了如图10所示的电路用伏安法进一步测量该二极管正反向电压均为2 V时的电阻值，二极管接在1、2之间，电压表的内阻约为40 kΩ，选用多用电表的直流电流挡作为电流表接在3、4之间.该多用电表的直流电流有三个量程，量程和对应的内阻分别为：①50 μA，内阻约为100 Ω；②50 mA，内阻约为50 Ω；③250 mA，内阻约为10 Ω.则在实验过程中，多用电表的红表笔应与接线柱(填“3”或“4”)相连；测二极管的反向电阻时电流表的量程应选用(填“①”“②”或“③”)，单刀双掷开关S2应拨向接点(填“5”或“6”).图10答案(1)B(2)3① 6解析(1)多用电表测电阻时红表笔接表内电池的负极，所以测二极管的正向电阻时应与二极管的负极相连即与B相连；(2)红表笔是多用电表作直流电流表使用时的正接线柱，故应与接线柱3相连；电压为2 V 时，二极管反接时的电流约为40 μA ，所以应选用量程①；根据电压表和电流表内阻应采用电流表内接法，所以单刀双掷开关S 2应拨向接点 6.变式3 在“练习使用多用电表”的实验中：图11(1)某同学用多用电表测量电阻，电路如图11甲所示，若选择开关置于“×100”挡，按正确使用方法测量电阻R x 的阻值，指针位于图乙所示位置，则R x ＝ Ω.(2)若该欧姆表使用一段时间后，电池电动势变小，内阻变大，但此表仍能调零，按正确使用方法再测上述R x ，其测量结果与原结果相比将 (选填“变大”“变小”或“不变”).(3)某同学利用图甲中的器材设计了一只欧姆表，其电路如图丙所示.①关于该欧姆表，下列说法正确的是 .A.电阻刻度的零位在表盘的右端B.表盘上的电阻刻度是均匀的C.测量前，不需要红、黑表笔短接调零D.测量后，应将开关S 断开②某同学进行如下操作：当R x 未接入时，闭合开关S ，将红、黑表笔分开时，调节可变电阻，使电流表满偏.当R x 接入A 、B 表笔之间时，若电流表的指针指在表盘的正中央，则待测电阻R x 的阻值为 (已知电流表的内阻为R g ，电池的内阻为r ，可变电阻接入电路的阻值为R ).答案 (1)700 (2)变大 (3)①CD ②(R ＋r )R g R ＋r ＋R g解析 (1)欧姆表的示数乘以相应挡位的倍率，即待测电阻的阻值，图示读数为7×100 Ω＝ 700 Ω.(2)当电池电动势变小、内阻变大时，欧姆表需要重新调零，由于满偏电流I g 不变，由公式I g ＝E R 内可知，欧姆表内阻R 内应调小，待测电阻的测量值是通过电流表的示数体现出来的，由I ＝E R 内＋R x ＝I g R 内R 内＋R x ＝I g 1＋R xR 内可知，当R 内变小时，I 变小，指针跟原来的位置相比偏左了，欧姆表的示数变大了.(3)①由图丙可知，该欧姆表利用并联电路特点与闭合电路欧姆定律测电阻阻值，电阻刻度的零位置在表盘的左端，由闭合电路欧姆定律可知，表盘上的电阻刻度是不均匀的，测量前，不需要红、黑表笔短接调零，测量后，应将开关S断开，故选项A、B错误，C、D正确.②当R x未接入时，闭合开关S，将红、黑表笔分开，调节可变电阻使电流表满偏，由闭合电路欧姆定律得：I g＝Er＋R g ＋R，当R x接入A、B表笔之间时，若电流表的指针指在表盘的正中央，由闭合电路欧姆定律得12I g＝Er＋R＋R g·R xR g＋R x·R xR g＋R x，联立解得R x＝(R＋r)R gR＋r＋R g.命题点二实验拓展创新例2小明在实验室中发现一个外观上像电阻的未知元件D，设计了如图12甲所示电路进行实验探究，请按要求回答问题：图12(1)小明按图甲连接好电路，闭合开关S，将滑动变阻器滑片缓慢地从a端移到b端，发现起始阶段电压表的示数逐渐增大，后续阶段电压表示数保持6 V不变，若D为电阻元件，则该过程中它的电阻值的变化情况可能是()A.阻值一直为0B.阻值先不变，后阶段变小C.阻值恒定且远大于R2D.阻值先不变，后阶段变大(2)根据元件D铭牌上的部分信息，小明从网络获知该元件为稳压二极管，它有正负极之分，在电路中当D的正极接高电势时，其i－u图线如图乙中OC所示，当D的负极接高电势时，其i－u图线如图乙中OAB所示，其中AB段为D的稳压工作区，由此可判断图甲中D的黑色端是它的极(填“正”或“负”).(3)小明接着设计了用多用电表欧姆挡按图丙对该元件进行探究，图丙中虚线框端是其内部等效电路，已知电源电动势E＝9 V，电表满偏电流I g＝3 mA.实验时小明先进行欧姆调零，则调零后多用电表内部总电阻为Ω；调零后按图丙连接元件D进行测量，若D恰好处于稳压工作区，则此时测得元件D的阻值应为Ω.答案(1)B(2)负(3)3 000(或3×103) 6 000(或6×103)解析(1)因在滑片移动过程中，发现起始阶段电压表的示数逐渐增大，后续阶段电压表示数保持6 V不变，则知元件阻值先不变，后阶段变小，故B正确.(2)结合第(1)问中所给条件，可知D元件黑色端为负极.(3)由R总＝EI g，解得R总＝3 000 Ω；D恰好处于稳压工作区时，其两端电压U＝6 V，而U＝ER DR总＋R D，解得R D＝6 000 Ω.变式4如图13所示为多量程多用电表的示意图.图13(1)当接通1或2时，为挡(填“电流”“电阻”或“电压”).1的量程比2的量程(填“大”或“小”).(2)测量某电阻时，用欧姆挡“×10”挡时，发现指针偏转角度过大，他应该换用欧姆挡挡(填“×1”或“×100”)换挡后，在测量前要先进行.(3)该同学要测量多用电表直流“2.5 V”挡的内阻R V(约为20 kΩ).除此多用电表外，还有以下器材：直流电源一个(电动势E为3 V，内阻可忽略不计)、电阻一个(阻值R为10 kΩ)、开关一个、导线若干.要求：(ⅰ)在方框中画出实验电路图(多用电表用表示)；(ⅱ)写出R V的表达式(用字母表示，并说明所用字母的物理意义).答案(1)电流大(2)×1欧姆调零(3)见解析解析(1)将电流计改装成电流表时要并联电阻分流，所以1、2是电流挡；并联电阻越小，分流越大，则改装的电流表量程越大，故1位置的量程较大.(2)因偏转角度过大，则电阻小，应选择“×1”挡，换挡后电路改变，要重新进行欧姆调零.(3)(ⅰ)实验电路图如图所示.(ⅱ)在设计的电路图中，多用电表与电阻串联，通过它们的电流相等，所以有UR V ＝E－UR，因此R V＝URE－U，其中U为多用电表直流“2.5 V”挡的读数，R为10 kΩ，E为电源的电动势. 变式5二极管具有独特的单向导电性，当在二极管两极之间所加正向电压小于某值时，二极管的电阻很大(1×106Ω，甚至更大)，而当正向电压超过某值时，二极管的电阻随两端电压的升高而急剧减小.为了探究二极管的导电特性：(1)实验小组先用多用电表判断二极管的极性.步骤如下：A.将多用电表置于欧姆表“×100”挡，短接红、黑表笔，调整，使指针指向表盘右侧“0”位置；B.将二极管串接在两表笔之间，多用电表示数如图14中a所示；C.将二极管两极对调，多用电表示数如图中b所示，则此时与红表笔接触的是二极管的(填“正”或“负”)极.图14(2)实验小组设计了如图15所示的实验电路，通过实验测得相关数据如下表.正向电压U/V正向电流I/mA0.1000.2000.3000.400.020.500.260.550.560.60 1.130.65 1.790.68 2.370.70 3.00图15图16①由二极管的特性和表中数据可知，当电压表示数为0.10～0.30 V时，图中开关S一定接在位置；②根据表中数据，在图16中作出二极管的伏安特性曲线(要求保留所描的点迹)，由图线可知，二极管是 (填“线性”或“非线性”)元件.(3)若此二极管为发光二极管，正常发光时通过的电流为3.00 mA ，若用1.5 V 的电源供电，则应该给二极管 (填“串”或“并”)联一个约 Ω的电阻.(结果保留三位有效数字)答案 (1)A.欧姆调零旋钮 C.负 (2)①1 ②见解析图 非线性 (3)串 267解析 (1)A.欧姆表选挡后要进行欧姆调零，即短接两表笔，调整欧姆调零旋钮，使指针指在表盘右侧“0”位置；C.步骤B 中欧姆表示数很大，而步骤C 中示数很小，由题中所给条件知，当示数很小时红表笔所接为二极管负极.(2)①图中设计为伏安法测电阻的内接法和外接法可以互换的电路，当开关S 接位置1时为电流表内接法，接位置2时为电流表外接法.由表中数据可知，当电压表示数为0.1～0.3 V 时电流表示数为0，故电流表内接，开关S 接在位置1. ②描点作图如图所示，由图线可知二极管是非线性元件.(3)发光二极管正常工作时两端电压为0.7 V ，电源电动势高于0.7 V ，应串联一个电阻，阻值R ＝E －U I ＝1.5－0.73×10－3Ω≈267 Ω.。
《实验：练习使用多用电表》

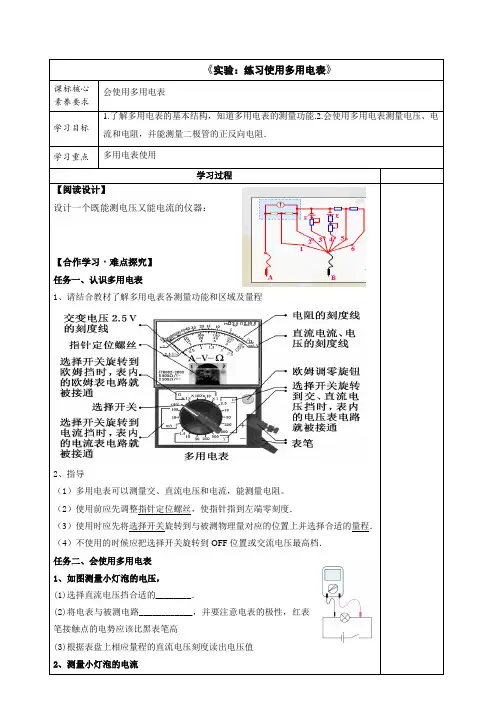

《实验：练习使用多用电表》课标核心素养要求会使用多用电表学习目标1.了解多用电表的基本结构，知道多用电表的测量功能.2.会使用多用电表测量电压、电流和电阻，并能测量二极管的正反向电阻．学习重点多用电表使用学习过程【阅读设计】设计一个既能测电压又能电流的仪器：【合作学习·难点探究】任务一、认识多用电表1、请结合教材了解多用电表各测量功能和区域及量程2、指导（1）多用电表可以测量交、直流电压和电流，能测量电阻。
（2）使用前应先调整指针定位螺丝，使指针指到左端零刻度．（3）使用时应先将选择开关旋转到与被测物理量对应的位置上并选择合适的量程．（4）不使用的时候应把选择开关旋转到OFF位置或交流电压最高档．任务二、会使用多用电表1、如图测量小灯泡的电压，(1)选择直流电压挡合适的________．(2)将电表与被测电路____________，并要注意电表的极性，红表笔接触点的电势应该比黑表笔高①选择直流电流挡合适量程，并将选择开关旋至相应位置．②将被测电路导线拆开一端，把多用电表在电路中，注意电流应从表笔流入多用电表．③读数时，根据表盘上相应量程的直流电流刻度进行读数，要认清刻度盘上的最小刻度．3、测量电阻（1）原理分析（2）使用①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位．选择倍率时，应使指针尽可能指在中央刻度线附近。
②欧姆调零：将红、黑表笔短接，调整欧姆调零旋钮，使指针指向“0_Ω”．③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘倍率即为待测电阻阻值．注意：1.被测电阻要与电源等其他元件分离，不能用手触摸表笔的金属杆2、选档－调零－测电阻，每次换档后都要重新进行欧姆调零3、由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近【例1】用多用电表进行了几次测量，指针分别处于a、b的位置，如图所示。
若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中。
实验：练习使用多用电表
二 极 管
（表笔交换）正反向电阻不同
正向（黑左红右）导通时,电阻较小(不能为零); 反向（红左黑右）截止时, 电阻很大(不能无限大)。
正向电流/mA
反向电压/v 某二极管的伏 安特性曲线 正向电压/v
反向电流/µA
二极管具有单向导电性
黑表笔
红表笔
+
实验总结：
_
二极管具有单向导电性
可以判断二极管的正负
4.使用任何档位，电流从红表笔流进电
表，黑表笔流出电表。
实验前准备
1、用多用电表测量小灯泡 两端的电压 A B
2、用多用电表测量通过小灯 泡的电流 A B
断开
3、用多用电表测量定值电阻
4、用多用电表测量特殊元件的 电阻
3、用多用电表测量定值电阻
（1）选择开关旋到哪个档位？
3、用多用电表测量定值电阻
指针定位螺丝
3. 规定：红表笔插入“+”插孔，
黑表笔插入“-”插孔；
+ G
-
+ E r +
G
R
+
电压表 电流表
欧姆表
-
二、认识多用电表外部结构
1.观察多用电表的外部结构 2.使用多用电表前，要调整指针定位螺 丝，使指针指在零刻度线处 ——“插入“+”插孔， 黑表笔插入“-”插孔；
实验 ： 练习使用多用电表
云南师大附中
付加国
一、实验内容
1、用多用电表测量小灯泡两端的电压
U
2、用多用电表测量通过小灯泡的电流
I
实验3
3、用多用电表测量定值电阻
RX
定值电阻
特殊元件 实验4
小灯泡
4、用多用电表测量特殊元件的电阻
2023-2024学年高二上物理：实验：练习使用多用电表(附答案解析)
第1页 共14页 第2页 共14页2023-2024学年高二上物理：11.5实验：练习使用多用电表一．选择题（共6小题）1．图为多用电表欧姆挡的原理示意图，其中电流表的满偏电流为300μA ，内阻R g ＝100Ω，调零电阻的最大值R 0＝50k Ω，电池电动势E ＝1.5V ，两表笔短接调零后，用它测量电阻R x ，当电流计指针指在满刻度的13时，则R x 的阻值是（ ）A ．100ΩB ．1k ΩC ．10k ΩD ．100k Ω2．如图所示，甲、乙两个电路都是由一个灵敏电流表G 和一个变阻器R 组成的，下列说法正确的是（ ） ①甲表是安培表，R 增大时量程增大 ②甲表是安培表，R 增大时量程减小 ③乙表是伏特表，R 增大时量程增大 ④乙表是伏特表，R 增大时量程减小。
A ．①③B ．①④C ．②③D ．②④3．用多用电表探测如图所示的黑箱发现：用直流电压挡测量，E 、G 两点间和F 、G 两点间均有电压，E 、F 两点间无电压；用欧姆表测量，黑表笔接E 点，红表笔接F 点，阻值很小，但反接阻值很大．那么该黑箱内元件的接法可能是选项图中的（ ）A ．B ．C ．4．在如图所示的电路中，只有一处导线发生断路，已知电池和两个定值电阻完好。
现要求用多用电表对该电路的故障进行探究，一同学将两表笔正确地插入插孔后，将红表笔接触图中的a 点，然后黑表笔分别接触b 、c 两点。
已知电源的电压为U ＝6V ，两个定值电阻的阻值分别为R 1＝100Ω、R 2＝5Ω。
为了能完成上述操作应选择的合理挡位是（ ）A ．直流电压挡10VB ．直流电流挡0.5AC ．直流电压挡5VD ．欧姆挡5．如图所示，把一个量程为5mA 的电流表表头改装成欧姆表“×1”挡，表头的内阻是50Ω，电池的电动势是1.5V ，内阻为10Ω。
经过欧姆调零之后测电阻，当欧姆表指针指到满偏的一半位置时，被测电阻的阻值是（ ）A ．60ΩB ．150ΩC ．300ΩD ．600Ω6．关于指针式多用电表的使用，下列说法正确的是（ ）A ．测电阻时，指针偏转至靠近刻度盘最右端，需要将倍率调换到更高倍率挡B ．测电阻时，为保证接触良好，可以用手直接将表笔和电阻捏紧C ．欧姆表换挡后，不需要重新进行欧姆调零，即可直接测电阻D ．测电流时，电流从红表笔流入多用电表，黑表笔流出 二．多选题（共3小题）。
(教参)第8章实验十一： 练习使用多用电表含解析
实验十一：练习使用多用电表,◎注意事项1．多用电表使用注意事项(1)使用前要机械调零。
(2)两表笔在使用时，电流总是“红入”“黑出”。
(3)测电阻时①指针指中值附近较准，否则换挡。
②每换一挡必须重新欧姆调零。
③读出示数要乘以倍率。
(4)使用完毕，选择开关置于“OFF”挡或交流电压最高挡，长期不用应取出电池。
2．电路故障检测注意事项将多用电表拨到直流电压挡作为电压表使用。
在电源完好时，将电压表与外电路的各部分电路并联。
若电压表示数等于电源电动势，则说明该部分电路中有断点。
◎误差分析1．偶然误差(1)估读时易带来误差。
(2)表头指针偏转过大或过小都会使误差增大。
2．系统误差(1)电池用旧后，电动势会减小，内阻会变大，致使电阻测量值偏大，要及时更换电池。
(2)测电流、电压时，由于电表内阻的影响，测得的电流、电压值均小于真实值。
考点一多用电表的原理、读数及使用欧姆表刻度盘的特点1．左∞右0：电阻无限大刻度线与电流、电压挡零刻度线重合，电阻零刻度线与电流、电压挡最大刻度线重合。
2．刻度不均匀：左密右疏。
3．欧姆挡是倍率挡：即读出的示数应再乘以该挡的倍率；电流、电压挡是量程范围挡，在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”。
(1)用多用电表的欧姆挡测量阻值为几十千欧的电阻R x，以下给出最可能的实验操作步骤，其中①为选择开关，②为欧姆调零旋钮．把你认为正确的步骤前的字母按合理的顺序填写在横线上：________。
a．将两表笔短接，调节②使指针对准刻度盘上欧姆挡的0刻度，断开两表笔b．将两表笔分别连接到被测电阻的两端，读出R x的阻值后，断开两表笔c．旋转①使其尖端对准欧姆挡“×1 k”d．旋转①使其尖端对准欧姆挡“×100”e．旋转①使其尖端对准交流500 V挡，并拔出两表笔根据如图所示指针位置，此时被测电阻的阻值约为________Ω。
(2)下列关于用多用电表欧姆挡测电阻的说法中正确的是________(填选项前的字母)。
实验：练习使用多用电表
实验：练习使用多用电表1.甲、乙两同学使用欧姆挡测同一个电阻时,他们都把选择开关旋到“×100”挡,并能正确操作,他们发现指针偏角太小,于是甲就把选择开关旋到“×1k”挡,乙把选择开关旋到“×10”挡,但乙重新调零,而甲没有重新调零,则以下说法正确的是()A.甲选挡错误,而操作正确B.乙选挡正确,而操作错误C.甲选挡错误,操作也错误D.乙选挡错误,而操作正确2.用多用电表欧姆挡测电阻时，下列说法正确的是()A.测量前必须欧姆调零，而且每测一次电阻都要重新调零B.为了使测量值比较准确，应该用两手分别将两表笔与待测电阻两端紧紧捏在一起，以使表笔与待测电阻接触良好C.使用完毕应当拔出表笔，并把选择开关旋到OFF挡或交流电压最高挡D.选不同倍率时，指针越靠近右边误差越小3.如图所示为一个多量程多用电表的简化电路图.单刀多掷开关S可以与不同接点连接.下列说法正确的是()A.当S接1或2时为直流电流档,接1时量程较小B.当S接1或2时为直流电压档,接1时量程较大C.当S接3或4时为直流电流档,接3时量程较大D.当S接5或6时为直流电压档,接5时量程较小4.用多用电表测量阻值约为2000 的电阻,要完成下列操作:①观察指针位置,读出电阻阻值②将两表笔直接接触,进行调零③把两表笔与电阻两端接触④将选择开关扳到欧姆挡“×100”处⑤将选择开关旋到交流电压最高挡上述操作顺序正确的应是()A.①②③④⑤B.④③②①⑤C.④②③①⑤D.②④③①⑤5.如图所示,用多用电表测量直流电压U和测电阻R时,则()A.前者电流从红表笔流入多用电表,后者电流从红表笔流出多用电表B.两者电流均从红表笔流入多用电表C.两者电流均从红表笔流出多用电表D.前者电流从红表笔流出多用电表,后者电流从红表笔流入多用电表6.如图所示,虚线框内为多用电表欧姆挡的内部电路,a.b为电表面板上的表笔插孔。
下列说法正确的是（）A.a孔插黑表笔B.用“100⨯”挡⨯Ω”挡测量时指针指在0Ω附近,应换用“1kΩC.若更换倍率测量电阻时必须要重新进行欧姆调零D.要测量电路中某电阻的阻值,必须将该电阻与其他元件断开7.使用欧姆表时，欧姆调零后，用“×10”挡测量一个电阻的阻值，发现表针偏转角度极小，那么正确的判断和做法是（）A.这个电阻值很小B.这个电阻值很大C.为了电阻值测得更准确些，应换用“×1”挡，重新调整欧姆零点后测量D.为了电阻值测得更准确些，应换用“×100”挡，重新调整欧姆零点后测量8.下图为一简易多用电表的内部电路原理图，其中G为灵敏电流计，S为单刀多掷开关(功能键)，表内直流电源的电动势为E。
