PLC工作原理
PLC的工作原理
PLC的工作原理PLC（可编程逻辑控制器）的工作原理PLC（可编程逻辑控制器）是一种广泛应用于工业自动化领域的控制器。
它能够根据预先设定的程序和输入信号，对输出信号进行逻辑运算和控制，实现自动化设备的控制和监控。
本文将详细介绍PLC的工作原理。
一、PLC的基本组成PLC由三个基本部分组成：输入模块、中央处理器（CPU）和输出模块。
输入模块用于接收来自外部设备的信号，例如传感器、按钮等。
中央处理器是PLC的核心，负责处理输入信号和执行预先编写的程序。
输出模块则将处理后的信号发送到外部设备，例如电机、阀门等。
二、PLC的工作流程1. 输入信号采集：PLC的输入模块接收来自外部设备的信号，并将其转换成数字信号，供CPU处理。
2. 信号处理：中央处理器（CPU）根据预先编写的程序，对输入信号进行逻辑运算和处理。
这些程序通常使用类似于 ladder diagram（梯形图）的图形化编程语言编写。
3. 输出信号控制：处理后的信号通过输出模块发送到外部设备，控制其运行状态。
输出模块将数字信号转换为相应的模拟信号或电压信号，以驱动外部设备。
4. 监控与反馈：PLC可以通过输入模块实时监测外部设备的状态，并将其反馈给CPU。
根据反馈信息，CPU可以调整输出信号，实现对设备的精确控制。
三、PLC的工作原理PLC的工作原理基于二进制逻辑运算和时序控制。
它根据输入信号的状态（开或关）来判断执行哪些操作，并根据预先编写的程序进行相应的输出控制。
1. 逻辑运算：PLC通过逻辑门电路实现逻辑运算。
常用的逻辑门包括与门、或门、非门等。
例如，当输入信号A和输入信号B同时为真时，与门的输出信号为真；当输入信号A或输入信号B其中一个为真时，或门的输出信号为真。
PLC利用这些逻辑门电路进行逻辑运算，判断输入信号的状态，从而控制输出信号。
2. 时序控制：PLC可以根据预先编写的程序，按照特定的时序进行控制。
时序控制通常使用计时器和计数器实现。
简述plc的基本工作原理及应用
简述PLC的基本工作原理及应用1. PLC的基本工作原理PLC（可编程逻辑控制器，Programmable Logic Controller）是一种用于自动化控制的电子设备，常用于工业控制系统中。
PLC的基本工作原理如下：1.输入信号采集：PLC通过输入模块采集外部信号，例如开关量输入、模拟量输入等。
2.信号处理：PLC将采集到的输入信号进行逻辑判断和处理，包括计数、计时、比较等操作。
3.控制逻辑：根据事先设定的控制程序和逻辑关系，PLC根据输入信号的状态执行相应的控制操作。
例如，根据传感器信号控制电机的开关状态。
4.输出控制：PLC通过输出模块控制外部执行机构的动作，例如电机、继电器等。
输出信号可以是开关量输出、模拟量输出等。
5.可编程：PLC的控制程序可以根据需要进行编写和修改，方便适应不同的自动化控制需求。
2. PLC的应用领域PLC广泛应用于各个领域的自动化控制系统中，下面列举几个主要的应用领域：2.1 工业生产自动化PLC在工业生产自动化中的应用非常广泛。
它可以控制和监测生产线上的各个设备，实现自动化生产过程。
例如，在汽车制造工厂中，PLC可以控制机器人的动作，完成车身焊接、喷涂等工序。
2.2 智能建筑控制PLC可以实现智能建筑的自动化控制，包括照明、空调、安防等系统的集成控制。
通过PLC的编程，可以实现对建筑设备的自动调节和监测，提高能源利用效率和舒适度。
2.3 交通信号控制PLC在交通信号控制系统中起着至关重要的作用。
它可以根据道路流量和信号灯状态实时调整信号灯的切换，提高交通效率和安全性。
2.4 污水处理PLC在污水处理中的应用也非常常见。
它可以监测和控制处理设备的运行状态，调节污水处理的参数，确保污水处理过程的稳定运行和高效处理。
2.5 自动化仓储与物流PLC在仓储和物流系统中用于自动化控制和管理。
它可以控制货物输送设备的运行，管理货物的存储和出库，提高仓储和物流的效率。
3. 总结PLC作为一种可编程的逻辑控制器，基于输入信号的采集、处理和输出控制实现自动化控制操作。

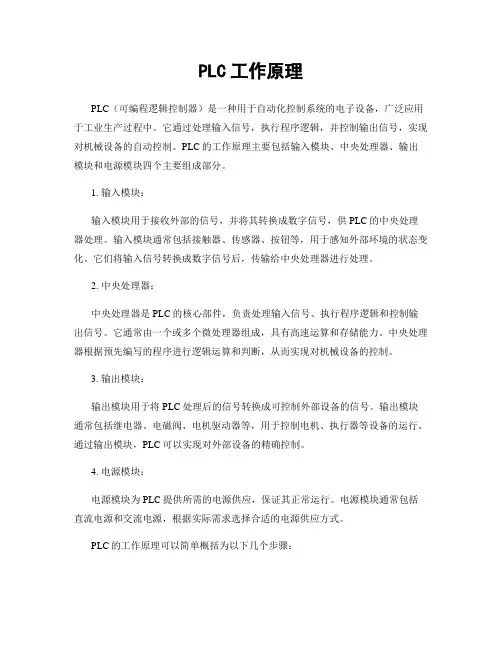

PLC工作原理
PLC工作原理PLC（可编程逻辑控制器）是一种用于自动化控制系统的电子设备，广泛应用于工业生产过程中。
它通过处理输入信号，执行程序逻辑，并控制输出信号，实现对机械设备的自动控制。
PLC的工作原理主要包括输入模块、中央处理器、输出模块和电源模块四个主要组成部分。
1. 输入模块：输入模块用于接收外部的信号，并将其转换成数字信号，供PLC的中央处理器处理。
输入模块通常包括接触器、传感器、按钮等，用于感知外部环境的状态变化。
它们将输入信号转换成数字信号后，传输给中央处理器进行处理。
2. 中央处理器：中央处理器是PLC的核心部件，负责处理输入信号、执行程序逻辑和控制输出信号。
它通常由一个或多个微处理器组成，具有高速运算和存储能力。
中央处理器根据预先编写的程序进行逻辑运算和判断，从而实现对机械设备的控制。
3. 输出模块：输出模块用于将PLC处理后的信号转换成可控制外部设备的信号。
输出模块通常包括继电器、电磁阀、电机驱动器等，用于控制电机、执行器等设备的运行。
通过输出模块，PLC可以实现对外部设备的精确控制。
4. 电源模块：电源模块为PLC提供所需的电源供应，保证其正常运行。
电源模块通常包括直流电源和交流电源，根据实际需求选择合适的电源供应方式。
PLC的工作原理可以简单概括为以下几个步骤：1. 接收输入信号：PLC的输入模块接收外部设备的信号，如传感器检测到的温度、压力等变化。
2. 处理输入信号：中央处理器对输入信号进行处理，根据预先编写的程序进行逻辑运算和判断。
3. 控制输出信号：中央处理器根据程序的逻辑结果，控制输出模块产生相应的信号，控制外部设备的运行状态。
4. 监测和反馈：PLC可以实时监测外部设备的状态，并通过输入模块接收反馈信号，以便对系统进行实时调整和控制。
PLC的工作原理具有以下优点：1. 灵活性：PLC可以根据不同的工艺要求和生产需求进行编程和配置，实现灵活的控制策略。
2. 可靠性：PLC采用模块化设计，具有较高的可靠性和稳定性，能够适应恶劣的工作环境。
PLC的工作原理
PLC的工作原理引言概述：PLC（可编程逻辑控制器）是一种专门用于控制工业自动化系统的电子设备。
它在现代工业中起着至关重要的作用。
本文将详细介绍PLC的工作原理。
正文内容：1. 输入与输出：1.1 输入模块：PLC通过输入模块接收外部传感器或者开关的信号。
输入模块负责将这些信号转换为数字信号，以便PLC进行处理。
1.2 输出模块：PLC通过输出模块控制外部执行器或者驱动器。
输出模块将PLC处理后的信号转换为适当的电压或者电流，以控制外部设备的运行。
2. 中央处理器（CPU）：2.1 数据处理：PLC的CPU是其核心部件，负责处理输入信号、执行程序逻辑，并产生相应的输出信号。
CPU通过运算和逻辑判断来实现对输入信号的处理。
2.2 存储器：PLC的CPU还包含存储器，用于存储程序和数据。
存储器分为可编程存储器（EPROM）和随机存储器（RAM）两种类型，用于存储PLC的程序和运行时数据。
2.3 时钟：PLC的CPU还包含一个时钟，用于同步和计时。
时钟确保PLC按照预定的时间间隔执行程序逻辑，并与外部设备进行同步。
3. 程序设计与执行：3.1 编程语言：PLC的程序可以使用多种编程语言进行编写，如梯形图、指令表和结构化文本。
这些编程语言可用于描述输入信号的处理逻辑和输出信号的控制逻辑。
3.2 扫描循环：PLC的程序按照一定的顺序进行扫描循环。
在每一个循环中，PLC读取输入信号、执行程序逻辑，并更新输出信号。
这种循环持续不断地进行，以实现对工业自动化系统的控制。
3.3 程序调试与修改：PLC的程序可以通过编程软件进行调试和修改。
程序员可以通过软件摹拟PLC的运行环境，检查程序的正确性，并进行必要的修改和优化。
4. 通信与网络：4.1 通信接口：PLC通常具有各种通信接口，用于与其他设备进行数据交换。
这些接口可以是串行接口（如RS-232、RS-485）或者以太网接口。
4.2 通信协议：PLC使用不同的通信协议与其他设备进行通信。
PLC的工作原理
PLC的工作原理PLC（可编程逻辑控制器）是一种专门用于自动化控制系统的电子设备，它通过编程来实现各种工业过程的控制和监控。
PLC的工作原理是通过输入信号的检测和处理，再根据预设的程序逻辑进行计算和判断，最后输出相应的控制信号，从而实现对工业设备的精确控制。
PLC的工作原理主要包括以下几个方面：1. 输入信号检测和处理：PLC通过输入模块接收外部的信号输入，如开关、传感器等。
输入信号经过滤波、放大和隔离等处理后，转化为数字信号供PLC内部使用。
2. 程序逻辑运算：PLC内部有一个程序存储器，用于存储用户编写的控制程序。
控制程序是基于逻辑运算的，根据输入信号的状态和用户设定的逻辑条件，进行判断和计算，确定输出信号的状态。
3. 输出信号控制：PLC通过输出模块将计算得出的控制信号转化为相应的输出信号，如控制继电器、电磁阀等。
输出信号经过放大和隔离等处理后，驱动外部的执行机构，实现对工业设备的控制。
4. 程序执行循环：PLC内部有一个运算器，用于执行控制程序。
PLC会周期性地扫描输入信号的状态，并根据程序逻辑进行计算和判断，最后更新输出信号的状态。
这个循环过程的周期称为扫描周期，普通在几毫秒到几十毫秒之间。
5. 人机界面：PLC通常还配备有人机界面设备，如触摸屏或者键盘等。
通过人机界面，用户可以对PLC进行编程、参数设置、监控和故障诊断等操作，提供了方便和灵便的控制手段。
PLC的工作原理可以简单概括为输入信号的检测和处理、程序逻辑的运算、输出信号的控制以及循环执行程序。
通过这种方式，PLC能够实现对工业设备的精确控制，提高生产效率、降低成本和提升产品质量。
在工业自动化领域，PLC已经成为不可或者缺的控制设备，广泛应用于各个行业和领域。
PLC的工作原理
PLC的工作原理引言概述PLC（可编程逻辑控制器）是一种常用于工业自动化领域的控制设备，它能够根据预设的程序逻辑，实现对机械或生产过程的自动控制。
本文将详细介绍PLC的工作原理，包括输入输出模块、中央处理器、存储器、通信模块等组成部分。
一、输入输出模块1.1 输入模块输入模块是PLC的接口，用于接收外部传感器或开关的信号。
它通常包括数字输入模块和模拟输入模块两种类型。
数字输入模块能够接收开关、按钮等离散信号，而模拟输入模块则能够接收温度、压力等连续变化的模拟信号。
输入模块将这些信号转换为数字信号，传送给中央处理器进行处理。
1.2 输出模块输出模块是PLC的输出接口，用于控制外部执行器或执行机构。
与输入模块类似，输出模块也分为数字输出模块和模拟输出模块两种类型。
数字输出模块能够控制继电器、电磁阀等离散输出设备，而模拟输出模块则能够控制电机转速、液压阀开度等连续输出设备。
输出模块接收中央处理器的指令，并将其转换为相应的控制信号，驱动外部设备进行动作。
1.3 输入输出模块的连接输入输出模块与中央处理器之间通过总线连接。
总线是一种数据传输通道，能够同时传输多个信号。
PLC的输入输出模块通过总线与中央处理器进行数据交换，实现输入信号的采集和输出信号的控制。
总线的使用极大地简化了PLC系统的布线和扩展，提高了系统的可靠性和可维护性。
二、中央处理器2.1 程序存储器中央处理器是PLC的核心部件，负责执行用户编写的程序。
它包括程序存储器、指令解码器、运算器等功能模块。
程序存储器是存储用户程序的地方，通常采用闪存或EEPROM芯片。
用户编写的程序以指令的形式存储在程序存储器中，中央处理器按照指令的顺序逐条执行。
2.2 指令解码器指令解码器是中央处理器的重要组成部分，它负责将存储在程序存储器中的指令解析为具体的操作。
指令解码器能够识别各种不同的指令类型，包括逻辑运算、算术运算、比较运算等。
根据指令的要求，中央处理器通过运算器执行相应的操作，并将结果存储在存储器中。
PLC工作原理
PLC工作原理PLC（可编程逻辑控制器）是一种常用于工业自动化控制系统中的电子设备。
它通过编程来控制和监测各种机械、电气和液压系统，实现自动化生产过程。
PLC的工作原理是基于输入、输出和中央处理单元（CPU）之间的交互。
一、输入模块PLC的输入模块用于接收来自外部设备的信号，并将其转换为数字信号，以供PLC进行处理。
输入模块通常包括接触器、传感器、按钮和开关等。
这些输入信号可以是开关状态、温度、压力、流量等各种类型。
二、输出模块PLC的输出模块用于将PLC处理后的信号发送到外部设备，以实现控制操作。
输出模块通常包括继电器、电动机驱动器、气动执行器等。
通过这些输出信号，PLC可以控制各种设备的开关、速度、方向等。
三、中央处理单元（CPU）PLC的中央处理单元（CPU）是PLC的核心部件，负责处理输入信号、执行程序和控制输出信号。
CPU通常包括中央处理器（CPU芯片）、存储器（RAM和ROM）和时钟等组件。
CPU通过读取输入信号，并根据预先编写的程序进行逻辑运算和判断，最终确定输出信号的状态。
四、程序设计PLC的程序设计是基于特定的编程语言，如梯形图（Ladder Diagram）、指令表（Instruction List）和函数块图（Function Block Diagram）等。
程序设计包括输入信号的检测、逻辑运算和输出信号的控制等步骤。
通过编写程序，可以实现各种复杂的控制功能，如定时控制、计数控制、逻辑控制等。
五、工作流程PLC的工作流程可以简单描述为以下几个步骤：1. 读取输入信号：PLC通过输入模块读取外部设备的信号，如传感器的状态、按钮的触发等。
2. 执行程序：CPU根据预先编写的程序进行逻辑运算和判断，决定下一步的操作。
3. 控制输出信号：CPU根据程序的运行结果，控制输出模块发送相应的信号，如开启电机、关闭阀门等。
4. 监测反馈信号：PLC通过输入模块监测外部设备的反馈信号，以确认操作是否成功。
PLC的工作原理
PLC的工作原理PLC（可编程逻辑控制器）是一种专门用于工业自动化控制的电子设备。
它通过接收输入信号，经过逻辑运算和控制输出，实现对各种工业设备和系统的自动化控制。
PLC的工作原理是基于输入、处理和输出三个基本步骤。
1. 输入阶段：PLC通过输入模块接收来自传感器、按钮、开关等外部设备的信号。
这些信号可以是数字信号（如开关量信号）或模拟信号（如温度、压力等变化量）。
输入模块将这些信号转换为PLC能够理解和处理的电信号。
2. 处理阶段：PLC内部的中央处理器（CPU）接收到输入信号后，根据预先编写的程序进行逻辑运算和控制处理。
程序可以通过编程软件进行编写和修改，以满足具体的控制需求。
PLC的处理能力可以根据不同的型号和配置进行扩展，以适应不同规模和复杂度的控制任务。
在处理阶段，PLC可以进行以下操作：- 逻辑运算：根据预设的逻辑关系，对输入信号进行与、或、非等逻辑运算，以确定控制输出的状态。
- 计算处理：对输入信号进行数学运算、计数、定时等处理，以满足特定的控制要求。
- 存储数据：PLC内部具有存储器，可以存储程序、数据和状态信息，以便进行后续的控制操作。
- 通信处理：PLC可以通过通信模块与其他设备或系统进行数据交换和远程控制，实现更高级别的自动化控制。
3. 输出阶段：处理完输入信号后，PLC通过输出模块控制执行器、继电器、驱动器等输出设备，以实现对工业设备和系统的控制。
输出信号可以是开关量信号（如打开或关闭继电器）或模拟量信号（如控制电机的转速或阀门的开度）。
总结：PLC的工作原理是通过接收输入信号，经过逻辑运算和控制处理，最终控制输出设备，实现对工业设备和系统的自动化控制。
它具有灵活性高、可编程性强、可靠性好等特点，广泛应用于工业自动化领域。
不同的PLC型号和配置可以适应不同的控制需求，提高生产效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
输入继电器 输入继电器 等效线圈 等效线圈
I0.0
I0.0
I0.0 I0.1 I0.2
SB1
I0.1
I0.1
Q0.0
Q0.0
SB2 I0.2
I0.2
Q0.0
FR
Q0.1
END
COM 输入公共端
输入部分
内部控制电路
M HL1
COM ~220V
输出公共端
输出部分
头状态为“0”，由于I0.0触发器功能与继电器线圈相同且不用硬连
接线，所以I0.0触发器等效为PLC内部的一个I0.0软继电器线圈，
直接引用I0.0线圈状态的I0.0触头就等效为一个受I0.0线圈控制的
常开触头（或称为动合触头）。
• 同理，停止按钮SB2与PLC内部的一个软继电器线圈I0.1相连接， SB2闭合，I0.1线圈的状态为“1”，反之为“0”，而继电器线圈
头、SB2常闭按钮、KM常开辅 a)
助触头与SB1常开按钮的并联 单元、KM线圈等零件对应的等 效控制元件符号串联而成。电 动机全压起动控制梯形在形式 上类似于接触器电气控制线路 图，但也与电气控制线路图存 在许多差异。
b)
c)
PLC工作原理
I0.0 I0.1 I0.2
Q0.0
Q0.0
Q0.0
END
PLC工作原理
• 内部控制电路 内部控制电路由按照被控电动机实际控制要求编写的用户程序形
成，其作用是按照用户程序规定的逻辑关系，对输入、输出信号的状 态进行计算、处理和判断，然后得到相应的输出控制信号，通过控制 信号驱动输出设备：电动机M、指示灯HL1等。 用户程序通过个人计算机通信或编程器输入等方式，把程序语句全部 写到PLC的用户程序存储器中。用户程序的修改只需通过编程器等设 备改变存储器中的某些语句，不会改变控制器内部接线，实现了控制 的灵活性。
I0.1的状态被用户程序取反后引用为I0.1触头的状态，所以I0.1等 效为一个受I0.1线圈控制的常闭触头（或称动断触头）。而输出触 头Q0.0、Q0.1则是PLC内部继电器的物理常开触头，一旦闭合， 外部相应的KM线圈、指示灯HL1就会接通。PLC输出端有输出电源 用的公共接口COM.
PLC工作原理
PLC工作原理
• 2. PLC控制系统
•
用PLC实现电动机全压起动电气控制系统，其主电
路基本保持不变，而用PLC替代电气控制线路。
1）PLC控制系统构成
图4-6是电动机全压起动的PLC控制系统基本构成图，
可将之分成输入电路、内部控制电路和输出电路三个部
分。
输入电路
• 图4-6 PLC控制系统基本构成框图 输入电路的作用是将 输入控制信号送入PLC，输入设备为按钮SB1、SB2及 FR常闭触头。外部输入的控制信号经PLC输入到对应的
PLC工作时，将采集到的输入信号状态存放在输入映像区对应 的位上，运算结果存放到输出映像区对应的位上，PLC在执行用户 程序时所需描述输入继电器的等效触头或输出继电器的等效触头、 等效线圈状态的数据取用于I/O映像区，而不直接与外部设备发生 关系。
I/O映像区的建立使PLC工作时只和内存有关地址单元内所存 的状态数据发生关系，而系统输出也只是给内存某一地址单元设定 一个状态数据。这样不仅加快了程序执行速度，而且使控制系统与 外界隔开，提高了系统的抗干扰能力。
M
L+
SB1 SB2
b)
DC24V
PLC工作原理
• 2）建立内部I/O映像区 在PLC存储器内开辟了I/O映像存储区，用于存放I/O信号的状
态，分别称为输入映像寄存器和输出映像寄存器，此外PLC其它编 程元件也有相对应的映像存储器，称为元件映像寄存器。
I/O映像区的大小由PLC的系统程序确定，对于系统的每一个 输入点总有一个输入映像区的某一位与之相对应，对于系统的每一 个输出点也都有输出映像区的某一位与之相对应，且系统的输入输 出点的编址号与I/O映像区的映像寄存器地址号也对应。
Q0.1
• 图4-8 电动机全压起动控制梯
形图
PLC工作原理
•
梯形图中继电器元件物理结构不同于电气元件
一个输入继电器，输入继电器可提供任意多个常开触头
和常闭触头，供PLC内容控制电路编程使用。
PLC工作原理
输入电路
输入电路 (按钮 热继
电器触头)
内部控制电路
PLC (用户程序)
输出电路
输出电路 (接触器 指
示灯)
被控对象
4-6
PLC工作原理
• 输出电路 输出电路的作用是将PLC的输出控制信号转换为能够
2）PLC控制梯形图 梯形图是一种将PLC内部等效成由许多内部继电器的线圈、常开触头、 常闭触头或功能程序块等组成的等效控制线路。图4-7是PLC梯形图 常用的等效控制元件符号。
PLC工作原理
•
图4-7 梯形图常用等效控制元 件符号 a)线圈 b)常开触头 c)常闭触 头图4-8是电动机全压起动的 PLC控制梯形图，由FR常闭触
PLC工作原理
•
3）内部等效电路
图4-5是PLC的内部等效电路，以其中的起动按钮SB1为例，
其接入接口I0.0与输入映像区的一个触发器I0.0相连接，当SB1接
通时，触发器I0.0就被触发为“1”状态，而这个“1”状态可被用户
程序直接引用为I0.0触头的状态，此时I0.0触头与SB1的通断状态
相同，则SB1接通，I0.0触头状态为“1”，反之SB1断开，I0.0触
PLC工作原理
L1 L2 L3
QS FU1 KM
FR
图4-3 电动机全压起动电
M
气控制线路
3~
a)主电路 b)控制线路
a)
FR
SB2
KM
SB1
KM
KM
b)
HL1
PLC工作原理
~ KM
HL1
120V/240V
AC
~
1L 0.0 0.1 0.2
2L 0.3 0.4 0.5
N
L1 AC
1M 0.0 0.1 0.2 0.3 2M 0.4 0.5 0.6 0.7
驱动KM线圈和HL1指示灯的信号。PLC内部控制电路中 有许多输出继电器，每个输出继电器除了PLC内部控制电 路提供编程用的常开触头和常闭触头外，还为输出电路提 供一个常开触头与输出端口相连，该触头称为内部硬触头， 是一个内部物理常开触头。通过该触头驱动外部的KM线 圈和HL1指示灯等负载，而KM线圈再通过主电路中KM主 触头去控制电动机M的起动与停止。驱动负载的电源由外 电部电源提供，PLC的输出端口中还有输出电源用的COM 公共端。
