PLC原理及应用 第十章 PLC控制系统应用设计
plc原理与应用课课程设计

plc原理与应用课课程设计一、教学目标本课程的教学目标是让学生掌握PLC(可编程逻辑控制器)的基本原理和应用技能。
通过本课程的学习,学生将能够:1.描述PLC的基本组成部分和工作原理。
2.识别和应用不同的PLC编程语言。
3.设计和实现简单的PLC控制系统。
4.分析PLC系统的故障和解决问题。
在情感态度价值观方面,学生将培养对工程技术的兴趣和热情,增强实践能力和创新精神,形成良好的职业素养。
二、教学内容本课程的教学内容主要包括以下几个部分:1.PLC的基本概念和历史发展。
2.PLC的硬件结构和主要部件功能。
3.PLC的编程技术和编程语言。
4.PLC控制系统的设计和应用案例。
5.PLC的故障诊断和维护方法。
教学大纲将按照教材的章节顺序进行,每个章节都有具体的学习目标和内容安排。
三、教学方法为了实现教学目标,我们将采用多种教学方法:1.讲授法:讲解PLC的基本原理和概念,引导学生理解和掌握关键知识。
2.案例分析法:分析PLC的实际应用案例,让学生了解PLC在工程中的具体应用。
3.实验法:学生进行PLC实验,培养学生的动手能力和实际操作技能。
4.讨论法:学生进行小组讨论,促进学生之间的交流和合作,提高解决问题的能力。
四、教学资源为了支持教学内容和教学方法的实施,我们将准备以下教学资源:1.教材:选用权威的PLC教材,为学生提供系统的理论知识。
2.多媒体资料:制作PPT和教学视频,辅助学生理解和记忆课程内容。
3.实验设备:准备PLC实验装置,让学生能够进行实际操作和练习。
4.在线资源:提供相关的在线课程和学术文献,供学生自主学习和深入研究。
五、教学评估本课程的评估方式将包括以下几个方面:1.平时表现:通过课堂参与、提问和小组讨论等方式评估学生的学习态度和参与度。
2.作业:布置适量的作业,评估学生的理解和应用能力。
3.实验报告:评估学生在实验中的操作技能和问题解决能力。
4.考试:期末进行闭卷考试,全面评估学生对课程知识的掌握程度。

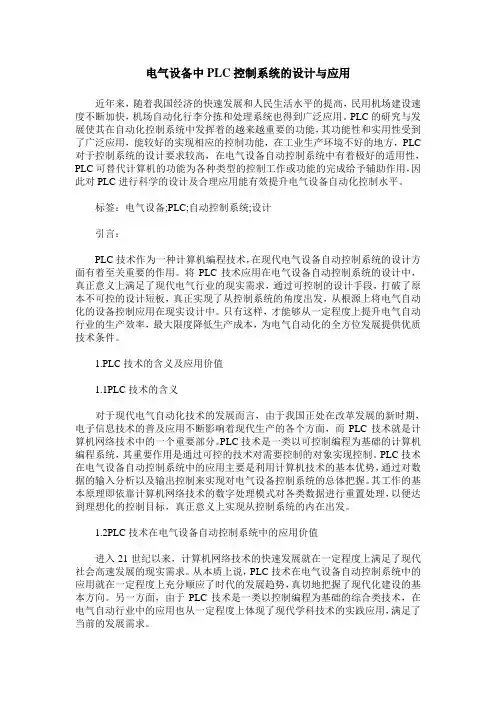

电气设备中PLC控制系统的设计与应用

电气设备中PLC控制系统的设计与应用近年来,随着我国经济的快速发展和人民生活水平的提高,民用机场建设速度不断加快,机场自动化行李分拣和处理系统也得到广泛应用。
PLC的研究与发展使其在自动化控制系统中发挥着的越来越重要的功能,其功能性和实用性受到了广泛应用,能较好的实现相应的控制功能,在工业生产环境不好的地方,PLC 对于控制系统的设计要求较高,在电气设备自动控制系统中有着极好的适用性,PLC可替代计算机的功能为各种类型的控制工作或功能的完成给予辅助作用,因此对PLC进行科学的设计及合理应用能有效提升电气设备自动化控制水平。
标签:电气设备;PLC;自动控制系统;设计引言:PLC技术作为一种计算机编程技术,在现代电气设备自动控制系统的设计方面有着至关重要的作用。
将PLC技术应用在电气设备自动控制系统的设计中,真正意义上满足了现代电气行业的现实需求,通过可控制的设计手段,打破了原本不可控的设计短板,真正实现了从控制系统的角度出发,从根源上将电气自动化的设备控制应用在现实设计中。
只有这样,才能够从一定程度上提升电气自动行业的生产效率,最大限度降低生产成本,为电气自动化的全方位发展提供优质技术条件。
1.PLC技术的含义及应用价值1.1PLC技术的含义对于现代电气自动化技术的发展而言,由于我国正处在改革发展的新时期,电子信息技术的普及应用不断影响着现代生产的各个方面,而PLC技术就是计算机网络技术中的一个重要部分。
PLC技术是一类以可控制编程为基础的计算机编程系统,其重要作用是通过可控的技术对需要控制的对象实现控制。
PLC技术在电气设备自动控制系统中的应用主要是利用计算机技术的基本优势,通过对数据的输入分析以及输出控制来实现对电气设备控制系统的总体把握。
其工作的基本原理即依靠计算机网络技术的数字处理模式对各类数据进行重置处理,以便达到理想化的控制目标,真正意义上实现从控制系统的内在出发。
1.2PLC技术在电气设备自动控制系统中的应用价值进入21世纪以来,计算机网络技术的快速发展就在一定程度上满足了现代社会高速发展的现实需求。
PLC控制系统原理及应用

交通系统
实现城市交通信号控 制,车站和轨道交通 信号等的自动化控制。
机器人控制
实现机械臂、AGV、 自动装配线等机器人 的控制。
能源管理
用于燃气、水电等能 源消耗的自动控制, 节约能源,降低成本。
PLC的未来发展方向
PLC将结合云计算、物联网、人工智能等技术,实现企业数字化、智能化、人机协作的趋势明显。
结构化文本语言Structured Text
4
观表达控制流程。
适用于处理大量数据,可实现高级算法,
提供更为灵活的编程方式。
5
指令列表语言Instruction List
具有简洁明了、效率高的特点,适用于简 单逻辑控制。
PLC应用案例
工业自动化
应用广泛,能实现生 产过程自动化、智能 化,提高生产效率和 质量。
输入模块用于将用户输入的电信号转化成PLC可识别的信号,输出给中央处理器。
输出模块
输出模块用于将处理后的信号再转化为电信号,控制各类设备进行动作。
级联控制和并联控制的实现
通过编制不同的级联控制或并联控制程序,实现不同功能的控制。
级联控制
由高到低,完成多个设备的控制。
并联控制
同时完成多个设备的控制。
PLC控制技术
2
调试量大、效率低。
程序控制,一套设备可控制多个功能和设
备,灵活高效。
3
未来发展方向
结合云计算、物联网、人工智能等技术, 实现企业数字化、智能化、人机协作的趋 势明显。
PLC的基本结构
PLC由中央处理器、存储器、输入模块、输出模块、通信端口、电源、外设构成。
输入与输出模块的原理
输入模块
PLC程序设计语言的分类和特点
plc自动门课程设计

3.7课后作业:布置相关课后作业,巩固学生对PLC自动门控制系统的理解和应用,为下一节课的学习打下坚实基础。
4、教学内容
4.1理ห้องสมุดไป่ตู้复习:回顾与自动门控制系统相关的PLC理论知识,确保学生对基础概念有清晰的理解。
4.2案例研究:分析真实世界中PLC自动门控制系统的案例,探讨不同场景下的解决方案和设计思路。
5、教学内容
5.1知识巩固:通过针对性练习,巩固学生对PLC自动门控制系统中所涉及的关键知识点的掌握。
5.2技能提升:开展专项训练,提高学生在PLC编程、电路搭建和系统调试方面的技能水平。
5.3竞赛准备:针对有兴趣参加电子技术竞赛的学生,提供竞赛指导,包括竞赛技巧和作品优化建议。
5.4跨学科融合:鼓励学生将电子技术与其他学科(如计算机科学、机械工程等)相结合,探索PLC自动门控制系统的跨学科应用。
5.5实际应用探讨:讨论PLC自动门控制系统在实际工程中的应用案例,分析其经济效益和社会价值。
5.6创新思维培养:激发学生的创新思维,引导学生思考如何通过改进PLC自动门控制系统来满足更多样化的需求。
5.7情境模拟:设置模拟情境,让学生在实际操作中体验PLC自动门控制系统在不同环境下的工作状态,提高学生的应变能力。
3.2故障分析与排除:教授学生如何分析自动门控制系统中可能出现的故障,以及相应的排查和解决方法。
3.3创新设计:鼓励学生在掌握基本控制原理的基础上,进行创新设计,如添加安全传感器、节能控制等。
3.4系统优化:讨论如何优化自动门控制系统,提高系统的稳定性和效率,包括程序优化和电路改进。
3.5知识拓展:引入工业4.0和智能制造的概念,让学生了解PLC在现代化工业中的应用前景。
PLC控制系统设计与应用

输出端子连接有三种:晶体管、晶闸管、继电器。 a、
继电器输出
b、晶闸管输出
C、晶体管输出
输入/输出点的扩展
消除按钮抖动干扰:防抖动程序 当Δ t<k×0.1s PLC工作不受影响。当Δ t≧k×0.1s 才断开 输出1000。
例:
第二节 PLC系统的设计步骤及有关内容
指令 LD LD LD AND OR-LD AND-LD OUT
数据 0002 0003 0004 0005
0500
地址
0004 0003 0005 0002 0500
指令
LD AND OR AND OUT
数据
0004 0005 0003 0002 0500
0000
0001 0002 0003 0004
LD NOT 1000 LD 0003
LD 0000 AND 0001
OR 0004
AND-LD LD 0000 AND 0001
OR 0002
LD 0003 OR 0004 AND-LD
OR 0002
AND-LD OUT 0500
AND NOT 1000
OUT 0500
例:左图按梯形图规则重画后,便于编程和看 清控制路径
0501=(SQ3*SB12*SB11+0501)*SQ2 (7)对于上升下降过程中不允许反向,则在相对的回 路中串入常闭节点,以实现互锁. 实际上,对0500上升,所有的关系都是并联的: 0500={[( SQ1+SQ2)* SB23 +0500] *SQ3 + [(SQ1*SB12)+0500]*SQ2+(SQ1*SB22*SB23+0500) *SQ2}*0501 同样,对0501下降, 0501={[(SQ2+SQ3)*SB11+0501]*SQ1+[(SQ3*SB22)+ 0501]*SQ2+ (SQ3*SB12*SB11+0501)*SQ2}*0500
plc控制的基本原理及应用实验

PLC控制的基本原理及应用实验一、PLC控制的基本原理PLC(Programmable Logic Controller,可编程逻辑控制器)是一种专门用于自动控制的可编程电子设备。
它以高速、稳定的循环方式执行程序控制,广泛应用于工业自动化领域。
PLC的基本原理包括以下几个方面:1.输入输出模块:PLC通过输入输出模块与外部设备进行数据交互。
输入模块负责读取外部感应器的状态,将其转化为数字信号输入给PLC;输出模块负责接收PLC处理的信号,并将其转化为模拟信号输出给执行机构。
2.中央处理器(CPU):PLC的CPU是整个控制系统的核心,它负责执行用户程序、处理输入输出信号、控制执行机构等。
PLC的性能和功能主要取决于CPU的处理能力。
3.存储器:PLC使用存储器来存储程序和数据。
存储器分为内部存储器和外部存储器,内部存储器通常用于存储程序和数据,而外部存储器用于扩展存储容量。
4.编程软件:PLC的编程软件通常提供图形化编程界面,用户可以通过该软件编写和编辑PLC程序。
常见的编程语言有Ladder Diagram(梯形图)、Function Block Diagram(功能块图)和Structured Text(结构化文本)等。
二、PLC控制的应用实验为了更好地理解和应用PLC控制的基本原理,下面将介绍一个基于PLC的温度控制实验。
实验目的通过该实验,学习掌握PLC控制的基本原理,并了解PLC在实际工程中的应用。
实验器材•PLC控制器(型号:XYZ-123)•温度传感器(型号:ABC-456)•温度调节器(型号:DEF-789)•电磁阀(型号:GHI-012)实验步骤1.搭建实验电路:将温度传感器连接到PLC的输入模块,将温度调节器和电磁阀连接到PLC的输出模块。
确保电路连接正确。
2.编写PLC程序:使用PLC编程软件,编写一个控制程序,实现温度的监测和调节功能。
可以使用Ladder Diagram编写程序。
PLC控制系统的应用设计

性的要求是不够的。因为PLC本身的可靠性的提高有一定
的限度,并且会使成本急剧增长。使用冗余(Redundancy)
系统或热备用(Hot Back-up)系统能够有效地解决上述问
题。
•
在冗余控制系统中,整个PLC控制系统(或系统中最
重要的部分,如CPU模块)由两套完全相同的“双胞胎”
组成。是否使用备用的I/O系统取决于系统对可靠性的要
其包括了电磁兼容性,尤其是抗外部干扰能力,其次还应
了解生产厂家给出的抗干扰指标,另外是靠考查其在类似
工作中的应用实绩。
•
保证工作环境符合PLC要求,也是保障系统可靠性的
重要手段,要注意以下几点:
•
温度:PLC要求环境温度在0℃~55℃。
•
湿度:为了保证PLC的绝缘性能,空气的相对湿度一
般应小于85%(无凝露);
源。
• 2. 使用UPS供电系统
•
不间断电源UPS是电子计算机的有效配制装置,当输
入交流电失电时,UPS能自动切换到输出状态继续向控制
器供电。
• 3. 双路供电系统
•
为了提高供电系统的可靠性,交流供电最好采用双路,
其电源应分别来自两个不同的变电站。当一路供电出现故障
时,能自动切换到另一供电。
• 6.2.5 对感性负载的处理
• 3. 系统硬件设计
•
PLC控制系统的硬件设计是指对PLC外部设备的设计。
• 4. 系统软件设计
•
控制系统软件的设计就是用梯形图编写控制程序。
• 在进行系统软件设计时,还要考虑以下问题:
• (1) PLC应用系统的软件设计的基本原则
•
应用系统的软件设计是以系统要实现的工艺要求、硬
第十章 PLC0

(1)输入接口电路:采用光电耦合器,防止强电干扰。
直流输入 输入端子 发光二极管
3.3k
内 部
Xn
1000PF
电
470
24V
– + + – COM 光电三极管
路
光-电器件
(10-10)
(2)输出接口电路:均采用模块式。
以继电器形式为例:
继电器输出
Yn
OUT
内 部
内 部 电 路 J
输入采样
程序执行
输出刷新
一个扫描周期
(10-25)
将输入端子的状态读入对应的输入映像 寄存器,随即关闭输入端口。
输入采样
从输入和输出映像寄 存器读入数据,经过 运算后将结果再写入 输出映像寄存器。
程序执行
输出刷新
一个扫描周期
所有指令 执行完毕 ,输出映 像寄存器 状态送至 输出锁存 器
(10-26)
ST XWX NOT DT/Ld C
PC FP PROGRAMMER
AN YWY STK IX/IY D
OR RWR TM TSV E
OT LWL CT CEV F
FN/P FL (BIN) K/H SC (-) OP SRC READ WRT
以是安装了专门的编程通
讯软件的个人计算机。 用户可以通过键盘输
(10-41)
8.ALD(And Load):并联电路块的串联连接指令(与 块指令)。用于并联电路块的串联连接。 – 什么是并联电路块? • 两条以上支路并联形成的电路叫并联电路块。
• 在块电路开始时要使用LD和LDN指令。 • 在每完成一次块电路的串联连接后要写上ALD 指令。
(10-42)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
运行结果的器件。
分类:驱动负载 显示负载
接触器、继电器、电磁阀
指示灯、数字显示装置、电 铃、蜂鸣器
继电器输出 输出端口: 晶体管输出
晶闸管输出
交直流负载 直流负载 交流负载
Date: 2020/6/17
Page: 8
二、PLC I/O端口选择
➢ I/O点数的确定 I/O点数是衡量可编程控制器规模大小的依据。
UON是负载的开启电压(V),I是输出漏电流 (mA)
Date: 2020/6/17
Page: 21
第四节 提高PLC控制系统可靠性的措施
PLC具有很高的可靠性,并且有很强的抗干扰能力,但在过于 恶劣的环境或安装使用不当等情况下,都有可能引起PLC内部信 息的破坏而导致控制混乱,甚至造成内部元件损坏。
通信与联网 ✓ 及把数字量变换成模拟量,进 行输入、输出。
Date: 2020/6/17
Page: 11
五、PLC外围设
PLC的外围设备主要是人—机对话装置,用于PLC的 编程和监控。通过人—机对话装置可以进行编程、调试 及显示图形报表、文件复制、报警等。PLC外围外围设 备有编程器、打印机、EPROM写入器、显示器等。
确定依据:将与PLC相连的全部输入、输出器件根据所 需的电压、电流的大小和种类分别统计,考虑将来发展 的需要再相应增加 10%~15%的余量
Date: 2020/6/17
Page: 9
三、CPU的速度
CPU的运行速度是指执行每一步用户程序的时间。对 于以开关量为主的控制系统,不用考虑扫描速度,一般 的PLC机型都可使用。对于以模拟量为主的控制系统, 则需考虑扫描速度,必须选择合适CPU种类的PLC机型。
有源触点输入器件 无源触点输入器件
模拟信号
开关、继电器触点,接触器 行程开关、辅接助近触开点关、光电 开关、继电器触点,接触器 压力传感器辅、助温触度点传感器
✓输入信号 数字信号 开关信号
数字开关 按钮、转换开关、形成开关、
触点
Date: 2020/6/17
Page: 7
二、PLCI/O端口选择
➢ 输出器件:指连接到PLC输出接线端子用于执行程序
第十章 PLC控制系统应用设计
第一节 PLC控制系统设计的内容与步骤 第二节 PLC的硬件设置
第三节 PLC与输入输出设备的连接
第四节 PLC在机械手臂控制中的应用
Date: 2020/6/17
Page: 1
Date: 2020/6/17
Page: 2
Date: 2020/6/17
Page: 3
Page: 15
• PLC与拨码开关的连接
Date: 2020/6/17
Page: 16
• PLC与旋转编码器的连接
Date: 2020/6/17
Page: 17
• PLC与传感器类设备的连接
Date: 2020/6/17
I ----传感器的漏电流(mA) UOFF----PLC输入电压低电平的上限值(V ) RC----PLC的输入阻抗(KΩ)
四、必要的软件措施
• 消除开关量输入信号抖动
Date: 2020/6/17
Page: 29
• 故障的检测与诊断
• 超时检测:设备在各工步的动作所需的时间一般是不 变的,即使变化也不会太大,因此可以以这些时间为 参考,在PLC发出输出信号,相应的外部执行机构开 始动作时启动一个定时器定时,定时器的设定值比正 常情况下该动作的持续时间长20%左右。
Date: 2020/6/17
Page: 13
存储容量的选择
• 存储容量大小不仅与PLC系统的功能有关,还与功能 实现的方法、程序编写水平有关。一个有经验的程序 员和一个初学者,在完成同一复杂功能时,其程序量 可能相差25%之多。
• 在I/O点数确定的基础上,按下式估算存储容量后, 再加20%~30%的裕量。
• PLC的接地线应尽量短,使接地点尽量靠近PLC。同时, 接地电阻要小于100Ω,接地线的截面应大于2mm2。
Date: 2020/6/17
Page: 27
三、必须的安全保护环节
• 短路保护 应该在PLC外部输出回路中装上熔断器,进行短路保护。最好在 每个负载的回路中都装上熔断器。
• 互锁与联锁措施 除在程序中保证电路的互锁关系,PLC外部接线中还应该采取硬 件的互锁措施,以确保系统安全可靠地运行。
PLC控制系统设计步骤流程图
Date: 2020/6/17
Page: 4
第二节 PLC的硬件设置
❖ PLC机型的选择 ❖ I/O点的数量和种类 ❖ CPU的速度 ❖ 内存容量 ❖ 编程器 ❖ 打印机 ❖ I/O模块 ❖ 通讯接口模块 ❖ 通讯传输电缆
Date: 2020/6/17
Page: 5
一、PLC机型选择
Date: 2020/6/17
Page: 12
六、电源电压的选择
我国优先选择220V的交流电源电压,特殊情况可选择 24V直流电源供电。 输入信号电源,一般利用PLC内部提供的直流24V电源。 对于带有有源器件的接近开关可外接220V交流电源, 提高稳定避免干扰。 选用直流I/O模块时,需要外设直流电源。
• 逻辑错误检测:编制一些常见故障的异常逻辑关系, 一旦异常逻辑关系为ON状态,就应按故障处理。
• 消除预知干扰:某些干扰是可以预知的,如PLC的输 出命令使执行机构(如大功率电动机、电磁铁)动作, 常常会伴随产生火花、电弧等干扰信号,它们产生的 干扰信号可能使PLC接收错误的信息。在容易产生这 些干扰的时间内,可用软件封锁PLC的某些输入信号, 在干扰易发期过去后,再取消封锁。
Date: 2020/6/17
Page: 30
五、 采用冗余系统或热备用系统
• 冗余系统
冗余系统是指系统中有多余 的部分,在系统出现故障时, 这多余的部分能立即替代故 障部分而使系统继续正常运 行。
• 热备用系统
热备用系统的结构较冗余系 统简单,虽然也有两个CPU 模块在同时运行一个程序, 但没有冗余处理单元RPU。 系统两个CPU模块的切换, 是由主CPU模块通过通信口 与备用CPU模块进行通信来 完成的。
• 环境湿度适宜
PLC工作环境的空气相对湿度一般要求小于85%,以 保证PLC的绝缘性能。湿度太大也会影响模拟量输入/ 输出装置的精度。因此,不能将PLC安装在结露、雨 淋的场所
Date: 2020/6/17
Page: 23
• 注意环境污染
不宜把PLC安装在有大量污染物(如灰尘、油烟、铁 粉等)、腐烛性气体和可燃性气体的场所,尤其是有 腐蚀性气体的地方,易造成元件及印刷线路板的腐蚀。
Page: 24
• 注意电源安装
• PLC的I/O电路都具有滤波、隔离功能,所以对外部 电源要求不高
• 内部电源的性能好坏直接影响到PLC的可靠性,对其要 求较高。在干扰较强或可靠性要求较高的场合,应该 用带屏蔽层的隔离变压器,对PLC系统供电。还可以在 隔离变压器二次侧串接LC滤波电路。同时,在安装时 还应注意以下问题:
为了提高PLC系统运行的可靠性,应注意以下问题: • 适合的工作环境 • 合理的安装与布线 • 正确的接地 • 必须的安全保护环节 • 必要的软件措施 • 采用冗余系统或热备用系统
Date: 2020/6/17
Page: 22
一、适合的工作环境
• 环境温度适宜
通常PLC允许的环境温度约在0~55°C。安装时不要 把发热量大的元件放在PLC的下方;PLC四周要有足够 的通风散热空间;不要把PLC安装在阳光直接照射或 离暖气、加热器、大功率电源等发热器件很近的场所; 安装PLC的控制柜最好有通风的百叶窗,如果控制柜 温度太高,应该在柜内安装风扇强迫通风。
• 远离振动和冲击源
远离有强烈振动和冲击场所,尤其是连续、频繁的振 动。必要时可以采取相应措施来减轻振动和冲击的影 响。
• 远离强干扰源
PLC应远离强干扰源,如大功率晶闸管装置、高频设 备和大型动力设备等,同时PLC还应该远离强电磁场 和强放射源,以及易产生强静电的地方。
Date: 2020/6/17
Date: 2020/6/17
Page: 33
功能分析:
①原点复位:选定以A缸退回至右极限位置(LS2 ON)、B缸
存储容量(字节)=开关量I/O点数×10 + 模拟量I/O通 道数×100
• 存储容量选择的同时,注意对存储器的类型的选择。
Date: 2020/6/17
Page: 14
第三节 PLC与输入输出设备的连接 一、 PLC与常用输入设备的连接
• PLC与主令电器类设备的连接
Date: 2020/6/17
Page: 18
二、 PLC与常用输出设备的连接 • PLC与输出设备的一般连接方法
Date: 2020/6/17
Page: 19
• PLC与感性输出设备的连接
续流二极管的额定电流为1A、 额定电压大于电源电压的3倍; 电阻值可取50~120Ω 电容值可取0.1~0.47μF, 电容的额定电压应大于电源的 峰值电压。 接线时要注意续流二极管的极 性
4) PLC的基本单元与扩展单元之间电缆传送的信号小、频率高, 很容易受干扰,不能与其它的连线敷埋在同一线槽内。
5)PLC的I/O回路配线,必须使用压接端子或单股线。
6) 与PLC安装在同一控制柜内的感性元件,最好有消弧电路。
Date: 2020/6/17
Page: 26
二、 正确的接地
• PLC一般最好单独接地,也可以采用公共接地,但禁 止使用串联接地方式
➢结构形式
整体式 模块式
➢安装方式 ➢功能要求
集中式 远程I/O式 分布式
➢响应速度
➢系统可靠性
