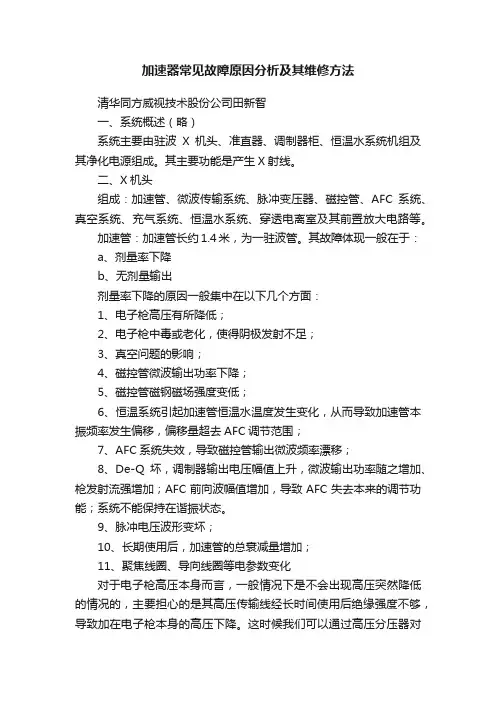

加速器常见故障原因分析及其维修方法清华同方威视技术股份公司田新智一、系统概述（略）系统主要由驻波X机头、准直器、调制器柜、恒温水系统机组及其净化电源组成。
其主要功能是产生X射线。
二、X机头组成：加速管、微波传输系统、脉冲变压器、磁控管、AFC系统、真空系统、充气系统、恒温水系统、穿透电离室及其前置放大电路等。
加速管：加速管长约1.4米，为一驻波管。
其故障体现一般在于：a、剂量率下降b、无剂量输出剂量率下降的原因一般集中在以下几个方面：1、电子枪高压有所降低；2、电子枪中毒或老化，使得阴极发射不足；3、真空问题的影响；4、磁控管微波输出功率下降；5、磁控管磁钢磁场强度变低；6、恒温系统引起加速管恒温水温度发生变化，从而导致加速管本振频率发生偏移，偏移量超去AFC调节范围；7、AFC系统失效，导致磁控管输出微波频率漂移；8、De-Q坏，调制器输出电压幅值上升，微波输出功率随之增加、枪发射流强增加；AFC前向波幅值增加，导致AFC失去本来的调节功能；系统不能保持在谐振状态。
9、脉冲电压波形变坏；10、长期使用后，加速管的总衰减量增加；11、聚焦线圈、导向线圈等电参数变化对于电子枪高压本身而言，一般情况下是不会出现高压突然降低的情况的，主要担心的是其高压传输线经长时间使用后绝缘强度不够，导致加在电子枪本身的高压下降。
这时候我们可以通过高压分压器对其予以测量，其结果将有助于我们判断和分析故障原因。
如果确有下降现象，可采取适当措施增加传输线的绝缘强度。
枪高压变化的另外一个原因是调制器高压输出有变化或者脉冲变压器性能有变（可能性稍低）。
电子枪老化的原因主要是其使用寿命的问题，故障现象主要体现在枪阴极发射能力上。
可以通过增加枪灯丝电流来临时性的处理该故障，但这里存在两个问题，一是由于空间电荷场的影响，（在枪高压不变的情况下）枪发射电流随灯丝电流的增加并不总是线形增加（见《电子枪》一文），所以我们会发现有时增加枪灯丝电流对剂量影响大，有时并不显着；二是枪灯丝电流过高，对枪的寿命有影响。
