有限元边界条件处理方法主要有以下几种：
直接法。
直接在有限元方程中引入边界条件，需要增加未知量，增加方程求解规模。
消去法。
通过引入新的变量和方程，将边界条件消去，需要增加计算量。
罚函数法。
通过在总能量中引入罚函数项，将边界条件转化为求解过程中的约束条件，需要调整罚函数参数。
这几种方法的优缺点如下：
直接法：优点是简单直观，易于实现；缺点是需要增加未知量，增加方程求解规模。
消去法：优点是无需增加未知量；缺点是需要增加计算量，且对于复杂问题可能难以实现。
罚函数法：优点是无需增加未知量；缺点是需要调整罚函数参数，且对于某些问题可能不适用。
边界条件 3 点固定法
边界条件 3 点固定法

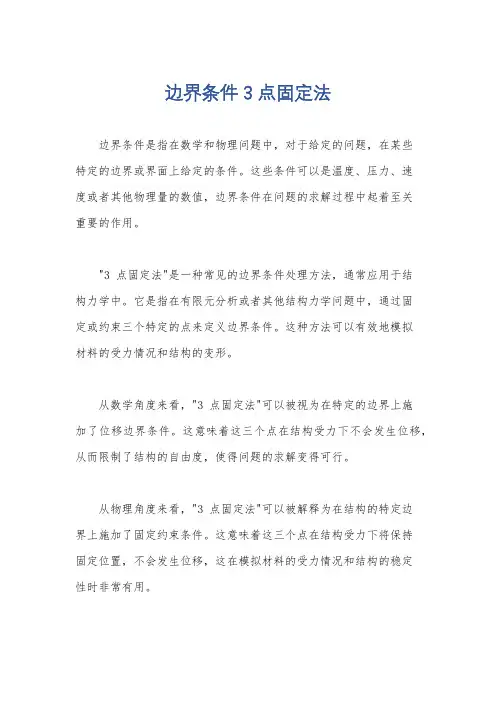

边界条件是指在数学和物理问题中，对于给定的问题，在某些
特定的边界或界面上给定的条件。
这些条件可以是温度、压力、速
度或者其他物理量的数值，边界条件在问题的求解过程中起着至关
重要的作用。
"3 点固定法"是一种常见的边界条件处理方法，通常应用于结
构力学中。
它是指在有限元分析或者其他结构力学问题中，通过固
定或约束三个特定的点来定义边界条件。
这种方法可以有效地模拟
材料的受力情况和结构的变形。
从数学角度来看，"3 点固定法"可以被视为在特定的边界上施
加了位移边界条件。
这意味着这三个点在结构受力下不会发生位移，从而限制了结构的自由度，使得问题的求解变得可行。
从物理角度来看，"3 点固定法"可以被解释为在结构的特定边
界上施加了固定约束条件。
这意味着这三个点在结构受力下将保持
固定位置，不会发生位移，这在模拟材料的受力情况和结构的稳定
性时非常有用。
在工程实践中，"3 点固定法"常常被用于模拟各种结构的受力情况，例如梁、桥梁、机械零件等。
通过在这些结构的特定边界上施加"3 点固定法"，工程师可以更准确地分析结构的受力情况，优化设计方案，确保结构的稳定性和安全性。
总的来说，"3 点固定法"作为一种边界条件处理方法，在数学和物理问题的求解中起着重要作用。
它不仅能够帮助工程师更准确地分析结构的受力情况，还能够指导优化设计方案，确保结构的稳定性和安全性。
材料力学边界条件
材料力学边界条件在材料力学中，边界条件是指在研究物体的受力、变形等性质时，需要考虑物体与外界的相互作用。
边界条件的设置对于分析和解决力学问题具有重要意义，它能够限定物体的受力范围，为力学分析提供必要的条件。
在本文中，我们将重点讨论材料力学中边界条件的概念、分类以及应用。
首先，边界条件可以根据不同的物体特性和受力情况进行分类。
一般来说，边界条件可以分为位移边界条件和力边界条件两种。
位移边界条件是指在物体表面上规定物体的位移情况，即物体在受力作用下的位移情况。
而力边界条件则是指在物体表面上规定物体所受的外力情况，即物体在外力作用下的受力情况。
这两种边界条件在实际工程中都具有重要的应用价值，能够为工程设计和分析提供重要的参考依据。
其次，边界条件的设置需要根据具体问题进行合理的选择。
在工程实践中，我们需要根据具体的材料特性、受力情况和设计要求来确定边界条件。
例如，在设计桥梁结构时，需要考虑桥墩的受力情况，合理设置位移和力的边界条件能够为桥梁的稳定性和安全性提供重要保障。
因此，合理设置边界条件是工程设计中不可或缺的重要环节。
最后，边界条件的应用需要结合数学模型和实际情况进行分析。
在工程实践中，我们通常会采用有限元分析等数值方法来求解复杂的边界条件下的力学问题。
通过数值模拟，我们能够更加直观地了解物体在不同边界条件下的受力和变形情况，为工程设计和分析提供科学依据。
总之，材料力学中的边界条件是工程设计和分析中不可或缺的重要内容。
合理设置边界条件能够为工程设计提供重要参考依据，同时结合数学模型和实际情况进行分析能够更加全面地了解物体的受力和变形情况。
因此，我们在工程实践中需要重视边界条件的设置和应用，以确保工程设计的安全性和稳定性。
有限元边界条件定义
有限元边界条件定义有限元方法是一种常用的数值分析方法，用于解决工程和科学领域中的各种物理问题。
在使用有限元方法进行计算之前，需要定义适当的边界条件。
边界条件是指在计算区域的边界上所施加的约束条件，用于模拟真实世界中的物理现象。
本文将详细介绍有限元边界条件的定义和应用。
1. 强制边界条件强制边界条件是指在计算区域的边界上施加的已知值或已知函数。
这些边界条件通常是由实验数据、分析解或其他先验知识提供的。
强制边界条件可以是以下几种类型：1.1 固定边界条件固定边界条件是指在计算区域的边界上施加的位移或变形的已知值。
例如，当我们研究一个悬臂梁的弯曲问题时，可以将梁的一端固定在原点，这样就施加了一个固定边界条件。
1.2 力边界条件力边界条件是指在计算区域的边界上施加的外力或力密度的已知值。
例如，当我们研究一个杆件的拉伸问题时，可以在杆件的一端施加一个已知的拉力，这样就施加了一个力边界条件。
1.3 热边界条件热边界条件是指在计算区域的边界上施加的温度或热流的已知值。
例如，当我们研究一个热传导问题时，可以在物体的表面上施加一个已知的温度，这样就施加了一个热边界条件。
2. 自然边界条件自然边界条件是指在计算区域的边界上施加的无约束条件。
这些边界条件通常是由物理现象本身决定的，不需要额外的输入。
自然边界条件可以是以下几种类型：2.1 自由边界条件自由边界条件是指在计算区域的边界上不施加任何约束条件。
例如，当我们研究一个流体力学问题时，可以将流体的边界设置为自由边界，这样流体可以自由地进出计算区域。
2.2 绝缘边界条件绝缘边界条件是指在计算区域的边界上施加的无热流或无质量流的条件。
例如，当我们研究一个热传导问题时，可以将物体的边界设置为绝缘边界，这样热量不能通过边界传递。
2.3 对称边界条件对称边界条件是指在计算区域的边界上施加的关于某个轴对称的条件。
例如，当我们研究一个结构的弯曲问题时，可以将结构的边界设置为对称边界，这样只需要计算一半的结构即可。
openfoam 非均匀边界条件

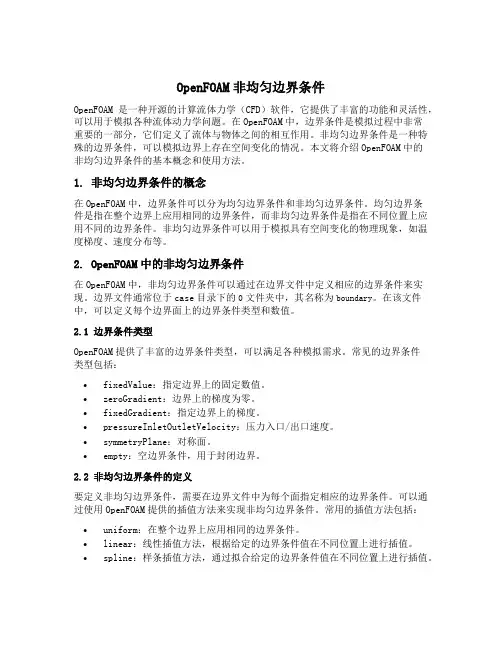

OpenFOAM非均匀边界条件OpenFOAM是一种开源的计算流体力学（CFD）软件，它提供了丰富的功能和灵活性，可以用于模拟各种流体动力学问题。
在OpenFOAM中，边界条件是模拟过程中非常重要的一部分，它们定义了流体与物体之间的相互作用。
非均匀边界条件是一种特殊的边界条件，可以模拟边界上存在空间变化的情况。
本文将介绍OpenFOAM中的非均匀边界条件的基本概念和使用方法。
1. 非均匀边界条件的概念在OpenFOAM中，边界条件可以分为均匀边界条件和非均匀边界条件。
均匀边界条件是指在整个边界上应用相同的边界条件，而非均匀边界条件是指在不同位置上应用不同的边界条件。
非均匀边界条件可以用于模拟具有空间变化的物理现象，如温度梯度、速度分布等。
2. OpenFOAM中的非均匀边界条件在OpenFOAM中，非均匀边界条件可以通过在边界文件中定义相应的边界条件来实现。
边界文件通常位于case目录下的0文件夹中，其名称为boundary。
在该文件中，可以定义每个边界面上的边界条件类型和数值。
2.1 边界条件类型OpenFOAM提供了丰富的边界条件类型，可以满足各种模拟需求。
常见的边界条件类型包括：•fixedValue：指定边界上的固定数值。
•zeroGradient：边界上的梯度为零。
•fixedGradient：指定边界上的梯度。
•pressureInletOutletVelocity：压力入口/出口速度。
•symmetryPlane：对称面。
•empty：空边界条件，用于封闭边界。
2.2 非均匀边界条件的定义要定义非均匀边界条件，需要在边界文件中为每个面指定相应的边界条件。
可以通过使用OpenFOAM提供的插值方法来实现非均匀边界条件。
常用的插值方法包括：•uniform：在整个边界上应用相同的边界条件。
•linear：线性插值方法，根据给定的边界条件值在不同位置上进行插值。
•spline：样条插值方法，通过拟合给定的边界条件值在不同位置上进行插值。
数学物理方法三类边界条件
数学物理方法三类边界条件
在数学物理中，常常会遇到需要考虑边界条件的问题。
根据不同的情况，可以将数学物理方法中的边界条件分为三类，第一类边界条件、第二类边界条件和第三类边界条件。
1. 第一类边界条件（Dirichlet边界条件）：
第一类边界条件是指在边界上给定了物理量的具体值。
例如，在一个热传导问题中，可以给定边界上的温度值。
在一个波动方程中，可以给定边界上的振幅值。
这类边界条件可以用数学上的等式或函数来表示。
2. 第二类边界条件（Neumann边界条件）：
第二类边界条件是指在边界上给定了物理量的导数。
例如，在一个热传导问题中，可以给定边界上的热流密度（即温度梯度）。
在一个波动方程中，可以给定边界上的振幅的导数。
这类边界条件可以用数学上的导数来表示。
3. 第三类边界条件（Robin边界条件）：
第三类边界条件是指在边界上给定了物理量的线性组合，其中既包括物理量的值，也包括物理量的导数。
例如，在一个热传导问题中，可以给定边界上的热流密度和温度的线性组合。
这类边界条件可以用数学上的线性组合来表示。
需要注意的是，以上分类只是一种常见的方式，具体问题中的边界条件可能会有其他形式。
此外，边界条件的选择和应用也取决于所研究的具体物理问题和数学模型。
在实际问题中，根据边界条件的具体形式，可以选择合适的数学方法和技巧来求解。
结构静力分析边界条件施加方法与技巧—约束条件
在结构的静力分析中载荷与约束的施加方案对计算结果有较大的影响，甚至导致计算结果不可信，笔者在《结构设计CAE主业务流程》的博文中也提到这一点。
那么到底如何施加载荷与约束呢？归根到底要遵循一个原则——尽量还原结构在实际中的真实约束和受力情况。
本文着重介绍几种约束的施加方法与技巧，并通过具体例子来进一步说明。
1 销轴约束销轴连接在结构中是很常见的一种形式，其约束根据具体的结构形式有所不同，下面以一个走行装置为例具体介绍一下。
走行装置是连接平动轨道与上部结构的，其约束应是轨道通过车轮对走行装置的约束，但是通常对于车轮只要验证其轮压满足要求即可，因此在模型中往往将车轮简化掉，因此对于走行装置的约束就变为销轴约束。
图1 某走行装置图1 中1-10是与车轮相连接的轴孔，车轮行驶于轨道上，约束位置在10对轴孔处，如果把整个轴孔都约束则约束刚度太大，结果会导致圆孔周围应力过大，因此应简化为约束轴孔中心点，将中心点与轴孔边缘通过刚性单元连接，简化为点约束。
首先y方向（竖直向上）是应该约束的（此处假设车轮及轴为刚体），其次由于轨道与轮缘的相互作用，z方向（侧向）也应该是约束的，然后由于走行装置在向下的压力下会产生沿x方向（运行方向）的位移，因此x方向约束应放开，但是如果10对轴孔中心x方向的约束全放开则会导致约束不全无法计算，因此应在1轴孔或10轴孔中心处施加x方向的约束，这样实现全自由度约束。
2 转动轨道约束图2是一个翻车机模型，该结构通过电机驱动，托辊支撑，2个端环在轨道上转动来实现翻卸功能。
图2 翻车机由于翻车机托辊支撑端环，由电机驱动不断地翻转卸车，造成其约束位置方向不断变化，针对一个具体翻转角度，翻车机端环在与托辊接触处（线接触）应约束沿翻车机端环径向，另外，由于翻车机在荷载作用下会产生沿翻车机轴向的位移，所以两端环中要约束一个端环的轴向自由度。
3 对称面约束图3是某钢水罐模型，该模型关于y-z面对称，下面介绍一下该结构的约束处理。
边界条件 3 点固定法
边界条件3 点固定法全文共四篇示例，供读者参考第一篇示例：在工程领域中，我们经常会遇到需要对结构的边界条件进行固定的情况，目的是为了确保结构在受力时能够稳定地工作。
在这个过程中，边界条件是非常重要的，而采用3 点固定法来处理边界条件是一种常用的方法。
下面将详细介绍什么是边界条件和3 点固定法以及其在工程中的应用。
什么是边界条件？简单来说，边界条件是指在一个区域内的某些边界上或某些点上已知的物理量。
在工程结构中，边界条件可以是结构的约束条件，比如某些点只能做直线运动或者某些点不能产生转动。
而在数学方程中，边界条件是出现在偏微分方程中，用于确定未知函数的值或导数值。
对于工程结构来说，边界条件起着至关重要的作用，它决定了结构在受力时的应变分布和位移情况。
在工程实际应用中，3 点固定法经常被用来处理梁和桁架等结构的边界条件。
以梁结构为例，我们可以在跨度两端和中心三个节点处添加固定支座，从而实现对结构的边界条件的固定。
这样一来，结构在受力时就能够保持形状和稳定性，确保结构的正常工作。
除了用于梁结构外，3 点固定法还可以用于处理其他类型的结构，比如框架结构、悬索结构等。
在实际工程中，我们根据具体的结构形式和受力情况来确定使用3 点固定法的位置和方式，确保结构在受力时不会发生失稳和断裂等问题。
第二篇示例：边界条件3点固定法是一种在固定支座结构力学分析中常用的方法，通过将结构的三个边界点固定在空间中的不同位置，可以得到不同的受力分析结果。
这种方法主要用于确定结构的受力情况、位移分布以及应变状态，在工程设计和分析中具有重要的意义。
边界条件3点固定法可以帮助工程师更准确地评估结构的稳定性和承载能力，从而有效地指导工程设计和施工过程。
边界条件3点固定法也存在一些局限性和不足之处。
这种方法在实际应用中需要考虑结构的实际情况和复杂性，可能需要辅助的计算和分析手段。
边界条件3点固定法只是一种简单的受力分析方法，不能完全代替更为精确和复杂的有限元分析等方法，在某些情况下可能会产生一定的误差。
