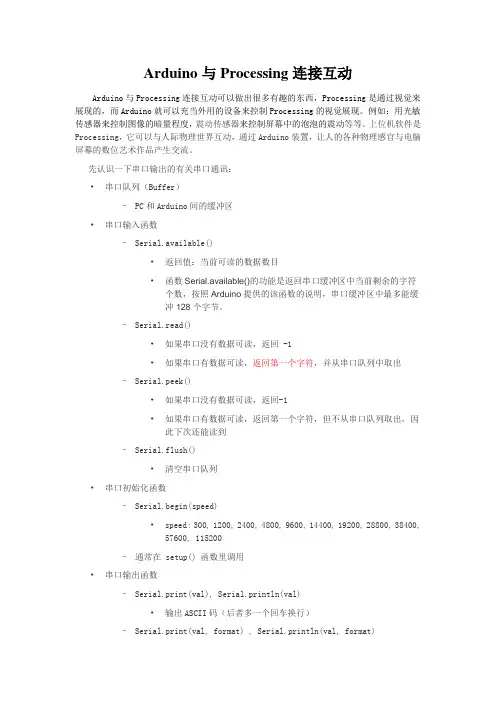

Arduino与Processing连接互动Arduino与Processing连接互动可以做出很多有趣的东西，Processing是通过视觉来展现的，而Arduino就可以充当外用的设备来控制Processing的视觉展现。
例如：用光敏传感器来控制图像的暗量程度，震动传感器来控制屏幕中的泡泡的震动等等。
上位机软件是Processing，它可以与人际物理世界互动，通过Arduino装置，让人的各种物理感官与电脑屏幕的数位艺术作品产生交流。
先认识一下串口输出的有关串口通讯：•串口队列（Buffer）–PC和Arduino间的缓冲区•串口输入函数–Serial.available()•返回值：当前可读的数据数目•函数Serial.available()的功能是返回串口缓冲区中当前剩余的字符个数，按照Arduino提供的该函数的说明，串口缓冲区中最多能缓冲128个字节。
–Serial.read()•如果串口没有数据可读，返回 -1•如果串口有数据可读，返回第一个字符，并从串口队列中取出–Serial.peek()•如果串口没有数据可读，返回-1•如果串口有数据可读，返回第一个字符，但不从串口队列取出，因此下次还能读到–Serial.flush()•清空串口队列•串口初始化函数–Serial.begin(speed)•speed: 300, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400,57600, 115200–通常在 setup() 函数里调用•串口输出函数–Serial.print(val), Serial.println(val)•输出ASCII码（后者多一个回车换行）–Serial.print(val, format) , Serial.println(val, format)•按指定格式输出（后者多一个回车换行）•Serial.print(78)–输出"78"•Serial.print(1.23456)–输出"1.23"•Serial.print(byte(78))输出“N”（N的ASCII码值为78)）(以byte进行传送，显示以ASCII编码方式) –•Serial.print('N')–输出"N"•Serial.print("Hello world.")–输出"Hello world."下面是ASCII码对照表：两个软件之间的通讯基本上是ASCII码。
ArduinoLED流水灯·基础实验
ArduinoLED流⽔灯·基础实验Arduino初学IO控制，流⽔灯实验是很好的学习对象。
分两个进程学习。
⼀、假流⽔灯，即基础效果实现⼆、真流⽔灯，即采⽤PWM模拟真实流⽔渐变效果我们设⽴5盏灯，正极分别连接数字⼝（Digital Pin）3 5 9 10 11⼝，负极共地（GND）假流⽔灯int LED1 = 3;int LED2 = 5;int LED3 = 9;int LED4 = 10;int LED5 = 11;void setup() {pinMode(LED1, OUTPUT);pinMode(LED2, OUTPUT);pinMode(LED3, OUTPUT);pinMode(LED4, OUTPUT);pinMode(LED5, OUTPUT);}void loop() {//状态1digitalWrite(LED1, 1); //1 代表 HIGH 0 代表 LOWdigitalWrite(LED2, 0);digitalWrite(LED3, 0);digitalWrite(LED4, 0);digitalWrite(LED5, 0);delay(1000);//状态2digitalWrite(LED1, 0);digitalWrite(LED2, 1);digitalWrite(LED3, 0);digitalWrite(LED4, 0);digitalWrite(LED5, 0);delay(1000);//状态3digitalWrite(LED1, 0);digitalWrite(LED2, 0);digitalWrite(LED3, 1);digitalWrite(LED4, 0);digitalWrite(LED5, 0);delay(1000);//状态4digitalWrite(LED1, 0);digitalWrite(LED2, 0);digitalWrite(LED3, 0);digitalWrite(LED4, 1);digitalWrite(LED5, 0);delay(1000);//状态5digitalWrite(LED1, 0);digitalWrite(LED2, 0);digitalWrite(LED3, 0);digitalWrite(LED4, 0);digitalWrite(LED5, 1);delay(1000);}使⽤状态控制法去实现，⽅便理解和修改，每个状态持续⼀段时间，即使⽤delay()。
Processing和Arduino互相通讯的方法
北边颇有心气儿的哥们我这是比Байду номын сангаас偷懒的做法其实也可以手动编译需要的视频库放进去但你需要懂一点java
Processing和 Arduino互相通讯的方法
在进行互动装置艺术作品的创作过程中，经常需要【软件+硬件】之间传递数据，方法如下。
我们需要创建两个文件：Receiver.pde（软件端）+ Sender.ino（硬件端）
2、硬件端
第一步：初始化串口 Serial.begin(9600);
第二步：读取传感器信号 val = analogRead(0); Serial.write(val);
然后，将 Sender.ino 烧入Arduino，在打开Processing。 如果一切正常，在Processing端就可以看见Arduino传感器的信号了。
1、软件端
第1步：引用串口通讯库 import processing.serial.*; Serial port;
第2步：初始化通讯端口，例如：COM18 端口查询：设备管理器 - 端口 (COM 和 LPT)
port = new Serial(this, "COM18", 9600);
第3步：读取端口数据 println(port.read());
Arduino 的代码和连接[共2页]
![Arduino 的代码和连接[共2页]](https://img.taocdn.com/s3/m/0da032d602020740bf1e9b5c.png)
第5章 触控图5-2 按钮的底部上拉电阻为了读取数据针脚的信息，它一定要被连接到微控制器上。
你不应该读取一个未连接的悬空引脚。
当某个引脚什么都没有连接时，上拉电阻会将其上拉为高电平，从而避免了悬空状态。
读取数据针脚状态的命令有：digitalRead()、analogRead()、botbook_gpio.read()、botbook_ mcp2003.readAnalog()。
接地或接高电平的引脚是最直观的例子：当读取它的状态时，其状态清晰可辨。
若引脚接地（GND，0V）则数字输入LOW值；若引脚接高电平（+5V或+3.3V）则数字输入HIGH值。
如果读取的是未连接的悬空引脚，你将会得到不确定的数值，可能是HIGH，可能是LOW，可能每秒钟都会改变，可能一直都不改变。
这种不确定的数值完全没有用处，因此读取悬空引脚毫无意义。
思考一下这样的电路：按钮一边接数据针脚，一边接地（见图5-3）。
当按钮按下后，数据针脚连接到了GND，因此其值为LOW。
但是若按钮未按下呢？你必须使用上拉电阻让数据针脚为HIGH。
上拉电阻的阻值通常很大。
我们通常会选择数万欧姆的电阻。
这样当按钮按下时，数据针脚就同时连接了GND和上拉电阻。
但此时并不会发生短路，因为+5V和GND之间有电阻，而不是直接导通了+5V和GND。
为方便起见，以下的代码使用内置的上拉电阻。
对于Arduino，使用一行代码就能启动内置的上拉电阻。
对于Raspberry Pi，则直接使用一个一直连接上拉电阻的引脚。
Arduino的代码和连接搭建图5-3所示的电路并上传案例5-1中的代码。
效果为按钮按下时点亮板载LED。
如果按下按钮后LED没有任何反应，检查一下按钮的连接方式是否正确。
71。
基于Arduino与Processing的心率检测计设计研究
基于Arduino与Processing的心率检测计设计研究
臧红波;华拓;管志岳
【期刊名称】《家电维修》
【年(卷),期】2024()3
【摘要】随着社会经济的高速发展,人们的物质生活也有了极大的提高,但同时也伴随着各种疾病的到来,身体健康已经成为人们普遍关注的焦点,因此,心率检测仪、血压计、血糖仪等各种家用医疗监测仪器已经逐渐融入日常生活。
心脏病是人们难以预防的突发致命疾病之一,本文介绍的是一款基于Arduino【是基于易用硬件和软件的原型开源平台,包由可编程的电路板(简称微控制器),以及集成开发环境(称为Arduino IDE)的现成软件组成】Processing(开源编程语言,包括编辑器、编译器、展示器)的简易心率检测计系统,其功能实用、操作简单,可以测量心率,当超出正常心率范围时及时预警,是一款便携的实时心率测试仪。
【总页数】3页(P74-76)
【作者】臧红波;华拓;管志岳
【作者单位】无锡职业技术学院;宝克(中国)测试设备有限公司
【正文语种】中文
【中图分类】TP3
【相关文献】
1.基于Arduino的远程心率监测系统的设计
2.基于Arduino和LabVIEW的脉搏心率检测仪
3.基于Arduino与Processing的悬挂画图机器人的设计
4.基于
Arduino的心率计步器的设计实现5.基于ESP32和Arduino IDE的可测心率的智能门锁系统设计
因版权原因，仅展示原文概要，查看原文内容请购买。
arduino原理图
arduino原理图
Arduino原理图是一种电路图，用于展示Arduino板子上各个
元件之间的连接关系。
在原理图中，每个元件都用特定的符号表示，而连接线则表示它们之间的电路连接。
以下是一个示例的Arduino原理图：
[示例原理图]
在这个原理图中，我们可以看到几个关键的元件，包括Arduino主控板（表示为一个矩形方块），传感器模块（表示
为一个带有标识符的圆圈）和其他外设（如电机，LED等）。
Arduino主控板上有各种引脚，用于连接其他元件或传输数据。
这些引脚通常以数字引脚（D）和模拟引脚（A）的形式存在。
数字引脚用于数字输入或输出，而模拟引脚用于模拟输入或输出。
在原理图中，连接线表示电路中的导线或电缆。
它们通常以直线或曲线的形式出现，表示元件之间的电路连接。
连接线也可以用于表示分支或连接点。
除了连接线外，原理图中还包含了一些其他符号和标注，用于指示电路中的相关信息。
例如，电阻器可以用一个特殊的符号表示，电容器可以用一个带有两个垂直线的符号表示，等等。
总之，Arduino原理图是一种重要的工具，用于理解和设计Arduino电路。
通过仔细观察和研究原理图，我们可以了解
Arduino板子上各个元件之间的连接方式，以及它们在电路中的作用。
Arduino 的键盘代码和连接[共2页]
![Arduino 的键盘代码和连接[共2页]](https://img.taocdn.com/s3/m/3c4dd224f90f76c660371a6a.png)
传感器实战全攻略在Raspberry Pi上也能使用USB键盘或USB数字键盘。
在每个按键的下面都布有横纵交叉的导线。
当按下按键后，交叉点的导线就被接通了。
为了找出用户按下了哪一个按键，你需要先把键盘中的某一列置为低电平，其余列置为高电平。
当用户按下某个按键时，如果发现某一行也为低电平，说明此行和此列就是按键按下的位置。
如果没有任何行是低电平，则继续尝试其他列，直到找出那个按下的按键。
下面的代码会不断地检测所有的列，但是当按下多个按键时，程序只会返回第一个检测到的变化的列。
Arduino的键盘代码和连接图9-2展示了Arduino和键盘的连接。
搭建完毕后运行案例9-1中的程序。
图9-2 Arduino和键盘连接Arduino内置了上拉电阻。
当数字引脚是INPUT模式时，代码digitalWrite(pin, HIGH)就会将其连入的20kΩ的电阻并接到+ 5V上。
案例9-1. keypad.ino// keypad.ino -读取16键的数字键盘（的sku为149608）// (c) - Karvinen, Karvinen, Valtokariconst int count =4;// Achar keymap[count][count]={// B{'1', '2', '3', 'A'},{'4', '5', '6', 'B'},{'7', '8', '9', 'C'},{'*', '0', '#', 'D'}};const char noKey ='n';byte columns[count]={9,8,7,6};// C190。
第15课机灵的老鼠 课件 五年级上册信息技术苏科版
(2)光敏传感器与Arduino主 板连接猜想:这些端口是做 什么用的?
小结:
在操作的过程中，我们首先要找到传感器 与Arduino主板之间对应的端口，尽量用不 同颜色的导线连接，便于区分，便于操作。
活动3: Arduino 主板与计算机连接及启动 S4A程序。
(1)Arduino 主板与计算机连接。 Arduino 主板不仅连接传感器，还需要与计算机
相连接。指导;出示主板与计算机连接图示
(2)认识“S4A”程序。 硬件设备都连接好了，还需要有相应的软件。
演示:
启动 S4A程序，了解 S4A窗口的检测的方法， 判断硬件是否处于工作状 态。
实践:
启动S4A程序，观察硬 件正常工作时，S4A程序 舞台区、角色区显示的内 容。
指导;
默认的舞台上传感器反 馈窗口数值较多，看起来 可能觉得混乱，为了便于 观察光敏传感器传递的信 息，需将value of senser Analog0控件设置 为显示模式。
活动4:更便捷的交互，感受光感值。
(1)认识光感值 ① 观察;舞台区AO显示的数值，有哪些发现? ② 如果用手把光敏传感器遮住，数值会产生哪些变化? ③ 思考:舞台区AO显示的数值表示的是什么信息?(光敏传
Байду номын сангаас感器传递的信息。)
(2)记录光感值 实验:小组合作，根据明亮处、阴暗处两个类别 分3次记录不同的光感值。
第15课 机灵的老鼠
目录
01 机灵的小老鼠
02
认识 Arduino主板 和光敏传感器
03 总结作业
01 机灵的小老鼠
机灵的小老鼠
观看图片想拥有这样一个机灵的小老鼠吗?今天 我们就来做一做，学习“机灵的小老鼠”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Arduino与Processing连接互动
Arduino与Processing连接互动可以做出很多有趣的东西，Processing是通过视觉来展现的，而Arduino就可以充当外用的设备来控制Processing的视觉展现。
例如：用光敏传感器来控制图像的暗量程度，震动传感器来控制屏幕中的泡泡的震动等等。
上位机软件是Processing，它可以与人际物理世界互动，通过Arduino装置，让人的各种物理感官与电脑屏幕的数位艺术作品产生交流。
先认识一下串口输出的有关串口通讯：
•串口队列（Buffer）
–PC和Arduino间的缓冲区
•串口输入函数
–Serial.available()
•返回值：当前可读的数据数目
•函数Serial.available()的功能是返回串口缓冲区中当前剩余的字符
个数，按照Arduino提供的该函数的说明，串口缓冲区中最多能缓
冲128个字节。
–Serial.read()
•如果串口没有数据可读，返回 -1
•如果串口有数据可读，返回第一个字符，并从串口队列中取出
–Serial.peek()
•如果串口没有数据可读，返回-1
•如果串口有数据可读，返回第一个字符，但不从串口队列取出，因
此下次还能读到
–Serial.flush()
•清空串口队列
•串口初始化函数
–Serial.begin(speed)
•speed: 300, 1200, 2400, 4800, 9600, 14400, 19200, 28800, 38400,
57600, 115200
–通常在 setup() 函数里调用
•串口输出函数
–Serial.print(val), Serial.println(val)
•输出ASCII码（后者多一个回车换行）
–Serial.print(val, format) , Serial.println(val, format)
•按指定格式输出（后者多一个回车换行）
•Serial.print(78)
–输出"78"
•Serial.print(1.23456)
–输出"1.23"
•Serial.print(byte(78))
输出“N”（N的ASCII码值为78)）(以byte进行传送，显示以ASCII编码方式) –
•Serial.print('N')
–输出"N"
•Serial.print("Hello world.")
–输出"Hello world."
下面是ASCII码对照表：
两个软件之间的通讯基本上是ASCII码。
Serial.print( 78，BYTE)；或Serial.print(byte(78))；例如：
在arduino中发送：46
Serial.print( 46，BYTE)；
在Processing中接受：46
Processing中显示的是46。
