褐煤提质
2.2 嘉华能源“错流床”热解半工业试验
2012年3月完成6万t/a 的试运行过程： 共稳定运行1680小时， 验证了褐煤对“薄层、错 流”热解的适应性。
60万t/a烯烃
（呼伦贝尔，伊敏，大雁褐煤） 提质煤粉
2. 褐煤热解研究与产业化发展
热 解
干 燥 原 煤 干燥煤： 动力用煤（电厂，燃烧） 深加工利用的适应性有限。
半焦：实现提质， 良好的适应性 焦油：高附加值 煤气：清洁燃料
通过热解实现煤质本质提升：
优质燃料、 化工原料
基 准（收到基）
原煤
20 10 0
25-13 13-6 6-3 3-1 1-0.5 0.5-0.25 0.25-0.125 0.125-0.075 <0.075
yield %
温度 ℃
11 10 9 8 7 6 5 4 3 2 1 0 0.01
2 r/min 4 r/min 6 r/min 8 r/min 10 r/min
2007年，呼伦贝尔神华洁净煤有限公司建设了50×2
万t/a HPU褐煤提质工业示范工程。
原料运输皮带
主房 产品仓、转载站
沉 降 掺 混 仓
缓冲仓：上接沉降掺 混仓，下接成型机
成型机 成型车间
大布 袋除 尘器
存在问题：
1）成型率低； 2）粉尘量大；
3）自燃问题…
已经过三次消缺整改。 计划以气流干燥为基础， 拟建500万t/a气流干燥系统， 作为气化原料用煤—— GSP气化工艺（喷粉）： 180万t/a甲醇 工业线型球
水分（回吸约50~80%的
(%)
原始水分）；
热解后半焦的平衡水 显著低于干燥煤样； 热解提质后自燃倾向亦 降低。
水分
700℃热解
时 间 (h)
总之，褐煤经热解提质后，煤质特性明显 优化干燥煤。
褐煤对不同热解工艺的适应性？
1、回转窑气体热 载体热解 2、固体热载体 快速热解 3、移动床热解
均需通过工 业试验验证
半焦：热值、可磨性、成型性、成浆性显著提升。
实现半焦（主产物）高值化利用
3. 煤热解路线优化提升技术思路
煤气 自用 优质块煤
120万t
焦油 高附加值 实现高 值化！
部分干燥煤
60万t 30万t
原 煤
分选
干燥
热解
半焦
如何处 理！
＜3mm 煤粉
废水
干煤粉
半焦
干煤粉+含酚废水 浓度达到 60% 优质气化原料
民用清洁燃料
高反应活性
低灰熔点
高熔点
冷压强度﹥400N/个； 落下强度﹥ 80%； 热稳定性﹥65%
褐煤热解路线优化提升技术思路
实现褐煤资源的梯级利用； 可增强热解加工的
适应性与经济性
焦油 为煤基多联产（烯烃、油 优质块煤 干燥煤
优质燃料 （掺烧） 民用清 洁型煤
品、乙二醇 . . .）提供原料。
可成型性（粘结剂）：
原煤 半焦
半焦成型性 显著提高
（原煤需干燥后成型！）
热解后稳定性增加（水分复吸↓ ；自然倾向↓ ）：
20 18 16 14 12 10 8 6 4 2 0
0 50 100 150 200 250 300
干燥后煤样回吸一定的
原煤 105℃A 130℃A 155℃A 180℃A 205℃A 230℃A
固定床
70 60
25-13mm 50 13-6mm 6-3mm 3-1mm 40 1-0.5mm 0.5-0.25mm 0.25-0.125mm 30 0.125-0.075mm -0.075mm
接近40%
趋于0~3%
比 例 %
60 50 40 30 20 10 0 -10 100 200 300 400 500 600 700
200 T
400
600
800
o
1000 C
体积 %
＜ 50 μm
除尘和固液分离带来很 大压力； 固定床有一定优势。
0.1
1
10 粒度/um
100
1000
10000
2011年依托 国家科技支 撑课题“褐煤提质制取优质 气化原料” 2013年依托国家重点基础 研究973课题“低阶煤提质 过程的热碎特性” 进行了褐煤的固定床热解 运行，并比较其他矿物燃料：
1. 干燥与热解段分开；
8000 6000 4000 2000
2. 炉内集气墙结构改造； 3. 优化工艺流程，增设分选工艺， 使“嘉华炉”适应我国褐煤的热
0
干馏段
解特征。
0
100
200
300
400
500
600
温度（ ℃）
2.3 褐煤热解的产业化示范
2013年5月建立120万t/a 工业示范装置
热解炉
抚顺炉或方炉的料层厚度 约500cm（~ 400MPa）
Байду номын сангаас
关键问题： 褐煤粉化后，造成料层阻力 过大， 气体通过受阻。 解决办法：
立式 炉结 构示 意图
减少碎裂，降低料层阻力。
借鉴爱沙尼亚“薄层、错流”：
避免料层阻力；
挥发分快速导出，防止二次反应， 提高焦油的产率。
爱沙 尼亚 炉
2.1 “错流床”热解半工业试验
原 分选 干燥 热解 形成以褐煤热解提质为基 煤 半焦
础的循环经济技术路线。
＜3mm 煤粉
煤气回炉
+
废水
优质气 化原料 Texaco BGL
创新性：
① 褐煤干燥的产业化稳定运行； ② 褐煤热解的产业化稳定运行；
③ 形成优化的褐煤提质工艺，实现独立盈利
（约134RMB/t焦）；
④ 实现褐煤的梯级利用，为以褐原料的煤化
固定床（抚顺炉） 气体热载体内热式 方炉
油页岩； 长焰煤；
× 褐煤无法运行
方炉得 到验证
褐煤受热后在固定床中料层阻力增加：
50 40
50cm,40MPa
10cm 20cm 40cm 60cm 80cm
压差/Mpa
30 20 10 0 10 20 30 40 50
60
700℃混粒级
气速/m3/h
“褐煤提质制取高效气化原料新工艺研究” —— 国家 863 项目
2009年7月，中国矿业 大学（北京）与神华 国煤制油有限公司合 作进行。 6000t/a示范线建设及 运行
褐煤热解新工艺基本流程
回转热解器 主要问题：
产物粉化严重； 后续系统堵塞； 焦油收率低（褐煤风化？）
颗粒床除尘效果不理想。
半焦成型性 显著提高
半焦
冷压强度/N
120 100 80 60 40 5 10 15 20 25 30 35
成型压力/kN
项目 粒度/mm 热稳定性 抗碎强度
发生炉气化技术指标 烟煤：13-25，25-50，50-100 ＞60% ＞25mm,＞60%
霍林河型煤 40×40×25 ＞65% ＞13mm,＞92%
半焦的气化适应性显著改善 制备优质气化原料:
BGL
热 解 提 质
可磨性↑ 、流动性↑（Shell） 成浆性↑ ↑ (Texaco) 成型性↑ ↑ (BGL) 褐煤本身具有：
高反应活性； 褐煤灰熔点低一般＜1250℃；
符合北京市清洁燃料标准
挥发分: Vdaf =10.58%， ＜ 12% 全 硫： St,d= 0.30%， ＜ 0.4%
2007年，与神华集团合作，进行褐煤干燥 热压提质技术研究与产业化开发，建立工业示 范装置。
200Kg/h干燥系统 包括：
1）气流干燥 2）流化床干燥 3）回转干燥
气流 干燥 流 化 床
回转窑
干燥温度：180~230℃
干燥温度的影响：干燥温度~200℃干燥效率较高
气流干燥-热压成型-控制水分：8~10% 热压型煤与褐煤指标对比表
工产业链延伸提供了条件。
生产状态
污水处理
院士现场指导
知识产权状况：
1. 一种用于管道上的除尘装置
2. 一种气体热载体低温干馏炉及干熄焦方法 3. 一种气体热载体低温热解炉及方法 4. 一种气体热载体低温热解炉 5. 酚水浓缩设备利用
6. 褐煤制备气化水煤浆的方法
7. 干燥褐煤与半焦混配成型制备气化型煤方法 8. 利用褐煤半焦制备民用清洁燃料 9. 干褐煤、半焦及废水制备气化水煤浆的方法
半焦* 干燥煤
1.56
3.10
9.20
33.0
全水分/% 挥发分/% 固定碳/% 发热量/Kcal/Kg
哈氏可磨指数 反应性（1100℃）
*850℃热解
33.4
25.1
27.2
3680 40 100
75.10
6529 72 100
40.1
5257 52
100
半焦成浆性：
样品 原煤 干燥煤 半焦 添加剂用量 /% 0.9 1.0 1.0 表观粘度 /mPa· s 683.49 900.96 1188.88 实际浓度 /% 48.49 53.14 65.04 成浆性 显著提高
2014年8月8日投产，目前稳 定运行超过1200天，正在经历
严冬考验。
二级电捕、冷却塔
工艺流程：
干燥
热解
热 旋 风 除 尘
干燥炉 热 解 炉
回收
冷煤气熄焦
2014年生产数据：
半焦：产率45%，品质优良。
发热量
挥发分 灰分 全水分 全硫
褐煤提质项目建议书
褐煤提质项目建议书一、项目背景褐煤是一种常见的燃料资源，然而其燃烧过程中释放的二氧化硫和氮氧化物等有害气体对环境造成了严重污染。
为了减少褐煤燃烧对环境的影响，提高褐煤的利用效率，我们提出了褐煤提质项目。
二、项目目标1. 提高褐煤的热值和燃烧效率，减少有害气体的排放。
2. 开发褐煤的高值利用途径，提高褐煤的经济价值。
3. 推动褐煤行业向绿色、可持续发展方向转型。
三、项目内容1. 技术改造：通过煤质分选、煤质改良等技术手段，提高褐煤的热值和燃烧效率，减少有害气体的排放。
同时，利用先进的煤炭气化技术，将褐煤转化为合成天然气或合成油，实现褐煤的高值利用。
2. 环保治理：引入先进的烟气脱硫、脱硝技术，减少褐煤燃烧过程中的二氧化硫和氮氧化物排放，保护环境。
3. 产业升级：推动褐煤行业向高端、绿色、可持续发展方向转型，拓展褐煤的利用领域，提高褐煤的经济价值。
四、项目优势1. 市场需求：随着环保意识的提高，清洁能源需求日益增长，褐煤提质项目符合市场需求。
2. 资源丰富：我国褐煤资源丰富，褐煤提质项目有稳定的原料供应保障。
3. 技术成熟：煤炭气化、烟气脱硫、脱硝等技术已经较为成熟，为项目实施提供了技术支持。
五、项目风险1. 技术风险：褐煤提质项目涉及多项技术改造和环保治理，技术风险较高。
2. 市场风险：清洁能源市场竞争激烈，项目面临市场竞争风险。
3. 政策风险：环保政策、能源政策的变化对项目发展产生不确定影响。
六、项目实施方案1. 技术改造：引入国内外先进的褐煤提质技术，进行煤质分选、煤质改良等工艺改造。
2. 环保治理：建设烟气脱硫、脱硝等环保设施，减少有害气体排放。
3. 产业升级：加大科研投入，拓展褐煤的高值利用领域，推动褐煤行业向绿色、可持续发展方向转型。
七、项目效益1. 环保效益：减少有害气体排放，改善环境质量。
2. 经济效益：提高褐煤的热值和燃烧效率，增加褐煤的经济价值。
3. 社会效益：推动褐煤行业向绿色、可持续发展方向转型，为社会可持续发展做出贡献。
褐煤提质技术发展现状与分析
褐煤提质技术发展现状与分析褐煤提质技术发展现状与分析褐煤是一种低质、低热值、高水分、高挥发分的煤种，通常不被视为传统化石燃料。
然而，随着全球能源需求的不断增长和化石燃料资源的日益枯竭，褐煤作为一种相对丰富的煤炭资源，逐渐引起了人们的关注。
通过提质技术，可以显著提高褐煤的热值、密度和稳定性，使其成为更高效的能源来源。
本文将介绍褐煤提质技术的发展现状，并对其进行分析。
一、褐煤提质技术发展现状1.干燥技术褐煤水分含量较高，导致其热值和燃烧效率较低。
干燥技术是褐煤提质的首要步骤，通过降低褐煤中的水分含量，提高其热值和燃烧性能。
目前，常用的干燥技术包括自然晾晒、热风干燥、微波干燥等。
其中，热风干燥和微波干燥具有处理速度快、节能环保等优点，受到广泛关注。
2.热解技术热解技术是通过高温加热褐煤，使其发生热分解，生成固体炭、液体产品和气体产物。
该技术可以有效提高褐煤的碳转化率和热值，同时还可以去除部分水分和挥发分。
常见的热解技术包括高温热解、中温热解和低温热解等，其中高温热解具有处理效果好、产品收率高等优点，但设备投资和运行成本较高。
3.气化技术气化技术是通过化学反应将褐煤转化为气体燃料，主要包括水蒸气气化和氧气气化等。
水蒸气气化是将褐煤与水蒸气在高温下反应，生成氢气、一氧化碳等可燃气体；氧气气化是将褐煤与氧气在高温下反应，生成二氧化碳、一氧化碳等可燃气体。
气化技术可以有效提高褐煤的能源利用效率和减少环境污染。
二、褐煤提质技术发展分析1.技术挑战褐煤提质技术发展面临的主要挑战包括：设备投资和运行成本较高、能效低、副产品处理困难等。
此外，由于褐煤的燃烧过程中会产生大量的二氧化碳等温室气体，如何减少温室气体排放也是褐煤提质技术发展面临的重要问题。
2.节能环保要求随着全球能源结构的转变和环保意识的提高，节能环保已经成为褐煤提质技术发展的重要趋势。
通过提高能效、减少废弃物排放和采用清洁生产工艺等措施，实现褐煤提质过程的节能环保。
褐煤提质技术分析(DOC)
褐煤提质技术分析1、褐煤提质的必要性近年来，世界优质煤炭资源越来越少，煤炭价格大幅上涨，价格相对低廉的褐煤开发利用被重视起来。
拥有褐煤资源的国家现都积极研究褐煤作为燃料煤的使用方法和用量，其中德国、美国和俄罗斯作为储量大国，均将褐煤作为未来重要战略资源加以开发和利用。
我国是世界上最大的煤炭生产和消费国，已探明的褐煤保有储量达到1300亿t，占到全国煤炭总储量的13%左右，迄今对褐煤尚未进行大规模的开发和利用。
褐煤是煤化程度最低的煤种，煤化程度介于泥炭和烟煤之间，含水量高，在空气中易风化，含一定量的原生腐殖酸，碳含量低，氧含量高，氢含量变化大，挥发分一般在45％～55％。
褐煤与其他煤种相比，含氧量高、灰分及灰熔点变化较大、密度小、易自燃，煤粉容易爆炸，褐煤中较高的水分含量，增加了褐煤的运输成本，长距离运输还会带来自燃和爆炸的问题，限制了褐煤向较远地区的运输。
褐煤直接燃烧的热效率较低，且温室气体的排放量也很大，难以大规模开发利用。
此外，褐煤作为原料转化利用也受到限制，褐煤液化、干馏和气化都需要把煤中水分降至10％以下。
褐煤若不经过提质加工将难以满足多种用户的质量要求。
因此褐煤提质加工脱除褐煤中的水分，消除褐煤脱水后发生自燃、爆炸的潜在危险，从而提高褐煤品质，是扩大褐煤应用范围的关键。
褐煤脱水提质加工后，水分显著降低，发热量大幅度提高，既可防止煤炭自燃、便于运输和贮存，又有利于发电、造气、化工等使用。
2、褐煤提质的意义长距离运输高水分、低热值的褐煤在经济上是不合算的。
美国曾对褐煤脱水后减少运输量的效果做过评估，一种水分42.52%、发热量2847kcal/kg的褐煤，经2.02Mpa的蒸汽处理后，水分降至14.43%，发热量增加到4315kcal/kg，相当于提高了热值51.6%。
发电厂240万千瓦机组一年大约要用褐煤1100万吨，如果能将褐煤水分由36%降至16%左右，则一年可减少220万吨煤炭运输，节省运费6600万元。
褐煤提质

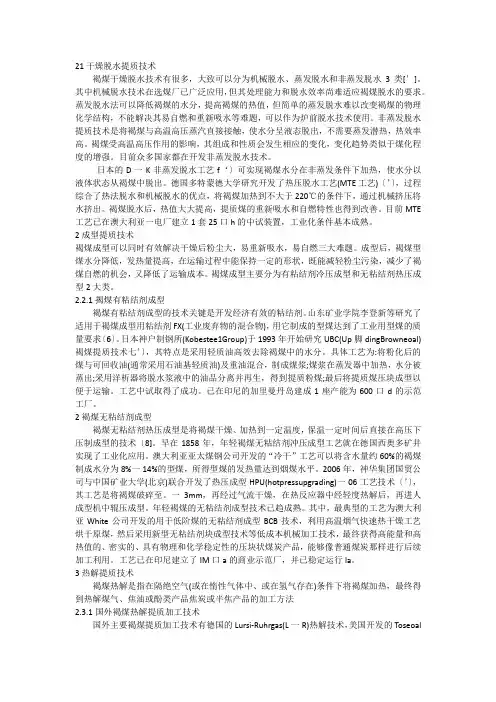

21干燥脱水提质技术褐煤干燥脱水技术有很多，大致可以分为机械脱水、蒸发脱水和非蒸发脱水3类[’]。
其中机械脱水技术在选煤厂已广泛应用，但其处理能力和脱水效率尚难适应褐煤脱水的要求。
蒸发脱水法可以降低褐煤的水分，提高褐煤的热值，但简单的蒸发脱水难以改变褐煤的物理化学结构，不能解决其易自燃和重新吸水等难题，可以作为炉前脱水技术使用。
非蒸发脱水提质技术是将褐煤与高温高压蒸汽直接接触，使水分呈液态脱出，不需要蒸发潜热，热效率高。
褐煤受高温高压作用的影响，其组成和性质会发生相应的变化，变化趋势类似于煤化程度的增强。
目前众多国家都在开发非蒸发脱水技术。
日本的D一K非蒸发脱水工艺f‘〕可实现褐煤水分在非蒸发条件下加热，使水分以液体状态从褐煤中脱出。
德国多特蒙德大学研究开发了热压脱水工艺(MTE工艺)〔’〕，过程综合了热法脱水和机械脱水的优点，将褐煤加热到不大于220℃的条件下，通过机械挤压将水挤出。
褐煤脱水后，热值大大提高，提质煤的重新吸水和自燃特性也得到改善。
目前MTE 工艺已在澳大利亚一电厂建立1套25口h的中试装置，工业化条件基本成熟。
2成型提质技术褐煤成型可以同时有效解决干燥后粉尘大，易重新吸水，易自燃三大难题。
成型后，褐煤型煤水分降低，发热量提高，在运输过程中能保持一定的形状，既能减轻粉尘污染，减少了褐煤自燃的机会，又降低了运输成本。
褐煤成型主要分为有粘结剂冷压成型和无粘结剂热压成型2大类。
2.2.1揭煤有粘结剂成型褐煤有粘结剂成型的技术关键是开发经济有效的粘结剂。
山东矿业学院李登新等研究了适用于褐煤成型用粘结剂FX(工业废弃物的混合物)，用它制成的型煤达到了工业用型煤的质量要求〔6〕。
日本神户制钢所(Kobestee1Group)于1993年开始研究UBC(Up脚dingBrowneoal)褐煤提质技术七’〕，其特点是采用轻质油高效去除褐煤中的水分。
具体工艺为:将粉化后的煤与可回收油(通常采用石油基轻质油)及重油混合，制成煤浆;煤浆在蒸发器中加热，水分被蒸出;采用洋析器将脱水浆液中的油品分离并再生，得到提质粉煤;最后将提质煤压块成型以便于运输。
褐煤提质技术综述
褐煤提质技术综述褐煤是一种煤炭资源，由于其灰分和硫分含量较高，燃烧产生的污染物也相对较多。
为了减少褐煤的环境污染，并提高其燃烧效率和利用价值，人们对褐煤的提质技术进行了广泛研究。
本文将综述褐煤提质技术的研究进展。
提高褐煤质量的方法主要包括煤炭分选、矿物质去除和降低含水率等。
煤炭分选是将褐煤按照不同的物理性质进行分离，以提高褐煤的焦化性能和燃烧性能。
常用的分选方法有重介浮选、重介干选和电选等。
矿物质去除是通过酸洗、浮选和湿法磁选等方法去除褐煤中的矿物质，以提高褐煤的燃烧效率。
降低含水率是通过烘干、脱水等方法降低褐煤的含水率，以提高其燃烧效率。
改善褐煤燃烧性能的方法主要包括干燥、粉碎和添加剂等。
干燥是通过烘干和热风等方法将褐煤中的水分蒸发，以提高褐煤的可燃性和燃烧效率。
粉碎是将褐煤粉碎成适合燃烧的颗粒大小，以提高褐煤的燃烧速度和燃尽度。
添加剂是指向褐煤中添加一些化学物质，如脱硫剂、燃烧助剂和粘结剂等，以改善褐煤的燃烧性能和减少环境污染。
此外，还有一些新兴的褐煤提质技术，如气化、液化和热解等。
气化是将褐煤转化为合成气或合成油的过程，通过气化可以提高褐煤的利用价值。
液化是将褐煤转化为液体燃料的过程，通过液化可以提高褐煤的储运和利用便利性。
热解是将褐煤在高温下分解为煤焦油、煤气和固体炭的过程，通过热解可以提高褐煤的燃烧性能和提取煤焦油等有用产品。
总之，褐煤提质技术是为了提高褐煤的质量和燃烧性能，减少环境污染和提高煤炭利用效率而进行的研究。
随着科学技术的发展，褐煤提质技术将不断创新和完善，为褐煤的高效利用提供更多可能。
2023年褐煤干燥提质行业市场前景分析
2023年褐煤干燥提质行业市场前景分析褐煤是一种优质的燃料资源，在我国西北地区广泛分布。
然而，由于其水分含量高以及挥发分含量低等原因，使其无法直接作为燃料使用，需要进行干燥和提质处理。
此外，随着能源结构调整以及环保意识的增强，褐煤干燥提质行业市场前景广阔。
本文从产业结构、政策环境、市场需求和技术发展等方面分析了褐煤干燥提质行业市场前景。
一、产业结构褐煤干燥提质行业产业结构相对简单，以生产企业和设备供应商为主。
目前，国内数十家褐煤干燥提质生产企业，主要分布在内蒙古、陕西和新疆等地。
而设备供应商数量少，主要以国外厂家为主。
虽然国内企业在技术和设备研发方面仍需提升，但产业规模和技术水平正在逐步提升。
二、政策环境褐煤干燥提质行业受到国家政策的支持和鼓励。
例如《关于加快褐煤清洁高效利用的意见》、《关于进一步支持煤炭清洁高效利用的若干意见》等一系列政策措施为褐煤干燥提质行业提供了发展机遇。
三、市场需求随着我国能源结构调整和环保政策的不断加强，清洁、高效、低碳的能源将会成为重要的发展趋势。
褐煤干燥提质技术可以降低燃料成本、提高炉膛温度、减少大气污染排放，因而受到越来越多的企业和个人关注和认可。
四、技术发展褐煤干燥提质技术为深加工技术，也是褐煤行业向绿色、环保、高效转型的关键技术。
目前，褐煤干燥提质技术主要以红外干燥、流化床干燥、旋风干燥和喷雾干燥等为主，技术不断更新和完善，使得褐煤干燥提质行业具有更广阔的发展前景。
总之，褐煤干燥提质行业市场前景广阔，具有可持续性发展的良好前景。
企业可以加强技术创新和优化服务，提高产品质量和技术水平，更好地满足市场需求，实现可持续发展。
（1500字）。
我国褐煤资源分布及提质的重要性
我国褐煤资源分布及提质的重要性摘要：褐煤是煤化程度最低的煤种，它的典型特点是高水分、高挥发分、低热值、孔隙度大、易自燃氧化等，长途运输很不方便，直接利用效率又低。
我国有丰富的褐煤资源，因此对褐煤进行干燥提质，不但可以提高褐煤的利用效率，而且对煤炭清洁利用有很好的指导作用。
褐煤低温干馏制作半焦已经有了广泛的应用，且取得了良好的社会效益和经济效益。
我国是一个以煤炭为主要消费能源的国家，煤炭资源十分丰富。
第三次全国煤田预测资料显示：除台湾省外，我国垂深2000米以浅的煤炭资源总量为55697.49亿吨，其中探明保有资源量10176.45亿吨，预测资源量45521.04亿吨。
我国具有丰富的褐煤资源，已经发现的褐煤资源量为1303亿吨，约占我国煤炭保有资源总量的13%，主要分布在华北和西南地区[1]。
其中储量最大的褐煤煤田集中在内蒙古自治区东部靠近东北三省的边境地区，开发较早的有元宝山、平庄、扎赉诺尔等煤田，随后有霍林河煤田、伊敏河煤田和大雁煤田，这些煤田储量都在几十亿吨到上百亿吨。
褐煤是煤化程度最低的煤种,与烟煤和无烟煤相比,它在组成、性质及岩相特征等方面均有所不同[2]。
褐煤的典型特点是高水分、高挥发分、低热值、孔隙度大、易氧化自燃、易风化碎裂等。
褐煤在空气中很容易风化变质，其热稳定性差，使热值更加降低，不方便作长途运输。
由于褐煤的诸上缺点，直接利用效率低，并且对环境污染很大，因此，褐煤的高效洁净加工利用，就显得十分必要。
一、我国的褐煤资源分布我国的褐煤资源主要形成于晚侏罗系-早白垩系地层[4]，且分布很不均匀。
煤田地质勘探资料表明，我国的褐煤资源主要分布在华北地区，大概占全国褐煤地质储量的3/4以上，其中以内蒙古东部靠近东北三省地区储存量最多。
内蒙古已探明的褐煤保有储量有1667亿吨，约占全国褐煤储量的70%。
西南地区是我国仅次于华北地区的第二大褐煤基地，其储量约占到全国褐煤总量的1/8，且大部分分布在云南省境内。
当前褐煤的提质工艺及发展方向
当前褐煤的提质工艺及发展方向1.我国褐煤资源在我国,褐煤是指干燥无灰基挥发分(Vdaf大于37.0%以上,透光率(PM)小于50%的煤。
其中,透光率(PM)在30%以下的称为年轻褐煤,其全水分(Mt)往往在50%以上,主要分布于我省等地。
PM为30%～50%、Qgr,maf不大于24MJ/kg的煤炭被称为年老褐煤,该褐煤是目前利用最广泛的褐煤。
我国的褐煤资源主要分布在华北地区,大多为侏罗纪的年老褐煤,大约占全国褐煤地质储量的75%以上,以内蒙古东部地区赋存最多,其次是西南地区第三纪年轻褐煤,约占全国褐煤储量的1/8,其中大部分分布在我省境内。
东北、中南、西北和华东四大区褐煤资源的数量均较少。
中国各大区褐煤储量分布见表1。
表1中国各大区褐煤储量分布(%)中国褐煤资源以年老褐煤为主,其总体煤质特征为:高水分含量,绝大多数年老褐煤的全水分在30%左右;高灰分含量,中国大多数褐煤的灰分Ad为15%～30%;较低发热量,年老褐煤发热量Qnet,ar一般在15.05MJ/kg左右;较低的煤灰熔融性温度,大多为较低软化温度煤灰(ST在1250℃左右)。
2.褐煤提质的必要性褐煤水分高、热值低、易风化和自燃,无论是作为锅炉燃料,还是气化原料,褐煤的适应性都较差。
若能采用深度干燥提質技术,脱除部分内在水分,使褐煤的水分降低至10%以下,其发热量(Qnet,ar)可相应升高至18.82MJ/kg以上,完全可用于烟煤锅炉燃料及气化炉原料。
同时由于水分减少,褐煤燃烧时热效率提高,减少了CO2的排放,有利于环境保护,社会效益亦十分显著。
另外褐煤的高水分含量使其单位能量的长途运输相对成本高,一般只能就近利用。
我国主要褐煤产区的开采条件相对较好,产能也较高,若不采取适宜的加工手段,未来几年将会出现褐煤产量高而利用能力不足的矛盾。
3.工艺概况3.1提质工艺的发展褐煤提质工艺在20世纪70年代就已出现,在80年代工艺发展进入高峰时期, 90年代后该工艺的研发趋势开始下降,但2004年后褐煤提质工艺开始复苏,在近几年中工艺一直保持快速增长。
褐煤提质技术发展现状与分析
褐煤提质技术发展现状与分析褐煤（也称为泥质煤或褐炭）是一种低质煤炭，主要由植物组成，含有较高的水分和灰分。
与其他类型的煤相比，褐煤的能源含量较低且污染物排放较高。
然而，褐煤作为一种广泛存在的能源资源，具有丰富的储量和广泛的分布，因此对其提质技术的研发和应用具有重要意义。
1.热解技术：热解技术是一种利用高温和缺氧条件将褐煤转化为高品质煤的方法。
该技术可以通过降低水分和灰分含量来提高煤炭的能源含量。
热解技术可以采用各种方式，如干燥热解、热解燃烧和热解气化等。
2.浸出技术：浸出技术是一种通过将褐煤浸泡在溶剂中并去除其中的杂质来提高煤炭质量的方法。
浸出技术可以使用水或有机溶剂作为浸出剂，通过溶解和洗涤的方式去除煤炭中的水分、灰分和硫分等杂质。
3.燃烧掺烧技术：燃烧掺烧技术是一种将褐煤与其他燃料混合燃烧的方法。
通过将褐煤与高品质煤或生物质等其他可燃物混合燃烧，可以提高燃烧过程中的热值和燃烧效率，减少烟尘和污染物的排放。
尽管褐煤提质技术已经取得了一些进展，但目前仍存在一些挑战和限制。
首先，由于褐煤的能源含量较低，提质技术需要消耗大量的能源和资源，这增加了提质成本。
其次，褐煤提质技术涉及到复杂的化学和物理过程，对技术人员的专业知识和操作技能有一定要求。
第三，褐煤提质技术需要充分考虑环境保护和可持续发展的要求，以减少污染物排放。
在应对这些挑战的同时1.创新技术的研发：通过开展科学研究和技术创新，发展更加高效和环保的褐煤提质技术。
可以探索使用新型浸出剂、热解剂和掺烧燃料等，以提高提质效果和降低成本。
2.加强政策支持：制定有利于褐煤提质技术发展的政策措施，鼓励企业加大技术研发投入，并提供财政补贴和税收优惠等支持措施。
此外，还可以加强对褐煤资源的规划和管理，提高资源利用效率。
3.加强国际合作：通过加强与国际合作伙伴的合作，共享技术资源和经验，加快褐煤提质技术的引进和推广。
可以与其他国家和地区的相关机构建立合作关系，开展联合研究和项目合作。
褐煤的提质干燥成型技术
褐煤的提质干燥成型技术2.1 褐煤提质干燥技术富含水褐煤的干燥提质是在一定温度下经脱水后将褐煤转化成具有类似烟煤性质的提质煤。
现在的提质干燥技术有以下几种。
2.1.1流化床干燥技术流化床干燥技术是20世纪60年代发展起来的一种气固两相流干燥技术，热容量系数可达8000~25000kJ/（m3h℃）[2]，热效率可达60%~80%，广泛应用于化工、医药、轻工、食品及建材工业中。
湿物料在气流干燥器中先除去表面水分，然后在流化床干燥器中去除结合水分。
目前流化床干燥机用于煤粉干燥的较少，仍处于实验室研究阶段，中国矿业大学对通辽褐煤在流化床干燥器中的干燥特性进行了研究。
对于褐煤而言，干燥技术的难点在于如何防止干燥过程中的燃烧爆炸、粒度分布范围广设备内停留时间不均匀以及处理量大（小时处理量数数以万吨记）等问题。
可以预见，以烟道气为干燥介质，采用部分废弃循环的流化床干燥系统具有很大的潜力，大连理工大学正在进行这方面的开发工作。
2.1.2滚筒干燥技术滚筒干燥机主要由倾斜转动的长筒构成。
湿物料在筒内前移过程中，直接或间接得到了干燥介质的传递热量而达到干燥的目的。
此类干燥器广泛应用于化工、食品、粮食、矿物等行业中各种散粒物料的干燥，现已发展到溶液及膏状物料的干燥上。
滚筒褐煤干燥技术脱水率高，可以将褐煤水分降至15%，热值提升至4500大卡左右。
其原理是放入充满约的滚筒。
与烟气充分，物料在干燥器内的停留时间一般在30分钟左右，从而使褐煤得到干燥。
褐煤干燥工艺流程图如图所示。
将原料煤破碎至0-50mm后，经胶带输送机和刮板输送机最终进入JNG节能滚筒干燥机。
在倾斜转动的滚筒内，由滚筒壁上的抄板使褐煤在干燥筒体内形成全断面料幕，与高达500℃的高温热风进行接触，交换热量，干燥后由排料箱排入密封式排料刮板输送机，经溜槽送入胶带输送机，最终送入料仓。
旋风除尘器收集的细煤粉经螺旋输送机和星型排料器送到出料刮板输送机，汇入干燥后煤输送系统。
