移动通信基站天线基础知识移动通信基站天线基础知识1. 天线的作用天线是基站中的关键元件，它起到了接收和发送无线信号的作用。
天线将无线信号转化为电信号，并将电信号转发到通信系统的其他部分。
2. 天线类型根据不同的应用需求和技术标准，移动通信基站天线可分为几种不同的类型。
2.1 基站天线基站天线是用来收发无线电信号的设备。
它们安装在基站上方，并通过天线馈线与其他设备连接。
基站天线可以分为定向天线和非定向天线。
定向天线：定向天线主要用于指定方向上的通信，其发射和接收角度相对较窄。
这种类型的天线在无线通信覆盖面积较小的场景中应用较多。
非定向天线：非定向天线主要用于覆盖较大面积的通信。
它们具有较大的发射和接收角度。
2.2 室内天线室内天线主要用于室内无线覆盖。
与基站天线不同，室内天线更小、更灵活，并且安装在建筑物内部。
它们可以提供室内覆盖，从而增强无线信号的传输质量。
2.3 手持设备天线手持设备天线是安装在移动设备上的一种小型天线。
它们通常用于方式、平板电脑等移动设备中。
手持设备天线能够接收和发送信号，使移动设备能够进行无线通信。
3. 天线参数在选择和使用天线时，需要考虑一些重要的参数。
3.1 增益增益是衡量天线性能的一个重要指标。
增益越高，天线能够发送和接收的信号强度就越大。
3.2 方向图方向图显示了天线在不同方向上的辐射模式。
通过分析方向图，可以了解天线在不同方向上的信号强度和覆盖范围。
3.3 频率范围天线的频率范围是指天线能够支持的频率范围。
不同的通信系统工作在不同的频段，天线需要根据通信系统的频段选择。
3.4 驻波比驻波比是衡量天线匹配性能的指标。
较低的驻波比意味着天线能够更有效地将信号发送到传输线上。
4. 天线安装与调试天线的正确安装和调试对于保证通信系统的正常工作至关重要。
在安装和调试天线时，需要考虑以下几个方面：天线的安装高度和方向应该合适，以实现最佳的通信性能。
天线应与其他设备正确连接，并进行必要的线缆调试。
移动通信基站天线基础知识
移动通信基站天线基础知识移动通信基站天线基础知识1.介绍移动通信基站天线的作用及基本概念：________移动通信基站天线是移动通信基站系统的关键组成部分，用于传输和接收无线信号。
它具有发射和接收信号的功能，是移动通信网络中实现无线通信的重要设备。
2.移动通信基站天线的分类：________2.1 方向性天线：________该天线主要集中耦合信号，能够实现高增益和远距离通信。
2.2 阵列天线：________多个小天线组合成一个天线阵列，能够实现扇区覆盖和波束成型，提高信号的传输质量。
2.3 室内天线：________主要安装在室内环境中，用于改善室内信号覆盖，提供良好的通信质量。
2.4 室外天线：________主要安装在建筑物屋顶或塔桅上，用于实现广域覆盖，提供远距离通信服务。
3.移动通信基站天线的工作原理：________3.1 发射信号的原理：________基站通过射频信号发射器将电信号转换为无线电波，然后由天线向周围环境辐射出去。
3.2 接收信号的原理：________天线接收周围环境的无线电波，并将其转换为电信号，然后由基站的接收信号处理器进行处理。
4.移动通信基站天线的部件：________4.1 天线元器件：________如辐射器、传输线、匹配网络、功率分配器等。
4.2 天线支架：________用来固定天线并支撑其重量。
4.3 天线调整装置：________用来调整天线的方向和仰角，以获得更好的信号覆盖效果。
5.移动通信基站天线的安装和维护：________5.1 安装位置选择：________根据实际需求和环境条件选择合适的安装位置。
5.2 安装注意事项：________确保天线的安装牢固、接地可靠，并遵守相关安全规定。
5.3 维护和保养：________定期检查天线的连接、接触和防腐蚀措施，及时处理故障和损坏。
6.附件：________附件一：________移动通信基站天线安装示意图附件二：________移动通信基站天线维护记录表法律名词及注释：________1.《中华人民共和国电信条例》：________中华人民共和国国家法律，对电信行业的相关规定进行了详细的规范。
移动通信基站天线基础知识简版
移动通信基站天线基础知识移动通信基站天线基础知识移动通信基站天线是无线通信系统中的重要组成部分，其作用是将无线信号从基站传输到用户终端，或将用户终端发送的信号传输到基站。
在移动通信系统中，合理选择和配置天线，对于保证无线信号覆盖范围、提高通信质量和增强系统容量至关重要。
本文将介绍移动通信基站天线的基础知识。
1. 移动通信基站天线的分类移动通信基站天线根据其发射和接收的信号频段可分为以下几类：- 全向天线：全向天线也称为接收天线，用于接收用户终端发送的信号。
它能够从360度方向接收信号，常用于基站的覆盖区域边缘。
全向天线具有较大的接收范围，但其增益相对较低。
- 扇形天线：扇形天线是指发射或接收范围为扇形的天线，用于覆盖基站某一特定区域。
扇形天线可以通过调节天线的电子下倾角来控制其覆盖范围，从而提高通信质量和系统容量。
- 定向天线：定向天线也称为高增益天线，用于提供长距离的通信服务。
定向天线的发射和接收范围较为有限，主要用于连接不同基站或进行无线链路的覆盖。
定向天线具有较高的增益，可以提供更远的传输距离和更强的信号质量。
2. 移动通信基站天线的参数移动通信基站天线的性能与一些重要参数密切相关，包括：- 频率范围：天线的频率范围应与无线通信系统的工作频段相匹配，以确保信号的传输和接收。
- 增益：天线的增益是指其将无线信号从基站传输到用户终端的能力。
增益越高，信号传输的距离也就越远。
- 下倾角：天线的下倾角是指天线主轴与地平面的夹角。
通过调整下倾角，可以实现天线信号的覆盖范围控制。
- 方向性：天线的方向性表征了其在接收或发射信号时的范围。
全向天线具有较低的方向性，而定向天线具有较高的方向性。
- 驻波比：驻波比是指天线输入阻抗和传输线的阻抗之比。
驻波比越小，表示匹配度越好，系统效率越高。
3. 移动通信基站天线的安装和调整移动通信基站天线的安装和调整是保证系统正常运行的关键步骤。
以下是一些需要注意的要点：- 天线高度：基站天线的高度应根据实际情况选择，以保证信号的覆盖范围和传输距离。
移动通信基站天线基础知识
移动通信基站天线基础知识移动通信基站天线基础知识1.介绍移动通信基站天线是实现无线信号覆盖和通信的关键元件之一，它能够向各个方向辐射或接收电磁波。
本文档将介绍移动通信基站天线的基础知识，包括天线的类型、性能指标、安装调试及维护等。
2.移动通信基站天线的类型2.1 方向性天线方向性天线具有明确的主辐射方向，能够实现定向发射和接收信号。
常见的方向性天线包括定向天线和扇形天线。
2.2 全向天线全向天线能够在水平方向上均匀辐射和接收信号，适用于提供大范围覆盖的场景。
常见的全向天线有全向螺旋极化天线和全向波束天线。
3.移动通信基站天线的性能指标3.1 增益增益是衡量天线辐射或接收信号能力的重要指标，通常以dBi （dB与dBd之间的转换关系是：dBd = dBi ●2.15）表示。
增益越高，天线传输距离越远。
3.2 波束宽度波束宽度衡量天线在水平或垂直方向上的辐射或接收范围。
辐射方向越集中，波束宽度越小。
3.3 调谐频率调谐频率是天线能够工作的频率范围，常用单位为MHz。
天线应能够适应所在通信系统的频率需求。
4.移动通信基站天线的安装调试4.1 天线安装天线的安装应符合相关的安全规范，确保其稳固性和机械强度。
天线安装位置的选择应充分考虑信号覆盖效果，并避免与其他设备干扰。
4.2 天线调试天线调试包括方向调整和天线倾角调整。
方向调整保证天线辐射或接收信号的主辐射方向正确。
天线倾角调整保证天线的覆盖范围和干扰控制达到最佳效果。
5.移动通信基站天线的维护天线的维护包括定期巡视和清洁，及时检查连接器和电缆接头的情况，并做好防水、防锈等工作。
如有问题应及时进行维修或更换。
附件：1.移动通信基站天线安装示意图2.天线维护记录表格法律名词及注释：1.电信法：指规范和管理电信行业各项活动的法律文件。
2.电磁波：指在电磁场中传播的波动现象，具有能量和频率特性。
3.增益：指天线传输和接收信号能力的提高程度。
4.波束宽度：指天线在特定方向上能够覆盖的角度范围。
移动通信基站天线基础知识交流
•三、天线主要性能参数
天线增益、方向图和天线尺寸之关系
•天线增益是用来衡量天线朝一个特定方向收发信号的能力，它是选择基站天 线重要的参数之一。 天线增益越高，方向性越好，能量越集中，波瓣越窄。 增益越高，天线长度越长。
PPT文档演模板
移动通信基站天线基础知识交流
•三、天线主要性能参数
天线增益的几个要点:
（专注工作）
移动通信基站天线基础知识交流
•一、电磁波传播基础知识
多径传播:电波在传播过程中，除直接传播外，遇到障碍物（例如，山
丘、森林、地面或楼房等高大建筑物），还会产生反射和绕射。因此，到 达接收天线的电磁波，不仅有直射波，还有反射波，绕射波、透射波，这 种现象就叫多径传输。
由于多径传播使得信号场强分布复杂化，波动很大；也由于多径传输的 影响，会使电波的极化方向发生变化（扭转），因此，有的地方信号场强 增强，有的地方信号场强减弱，另外，不同的障碍物对电波的反射能力也 不同 。为降低多径传输效应的影响，一般采用空间分集或极化分集来接 收。
下零点填充 方向图圆度
移动通信基站天线基础知识交流
•三、天线主要性能参数
垂直面波束宽度及电下倾角精度：决定了网络覆盖区中距离向性能的
好坏。 观察图 3-1的垂直面方向图。波束应该适当下倾，下倾角度最好使得最大 辐射指向图3-1 中目标服务区的边缘。如果下倾太多（黄色），服务区远端的 盖电平会急剧下降；如果下倾太少，覆盖在服务区外，且产生同频干扰问题。
满足网络覆盖要求的基础指标
天线参数
水平面波束宽度、波束偏移及方向图一致性 垂直面波束宽度及电下倾角度 前后比 增益
能够提升网络通信质量的辅助指标
交叉极化比 上旁瓣抑制
PPT文档演模板
移动通信基站天线基础知识

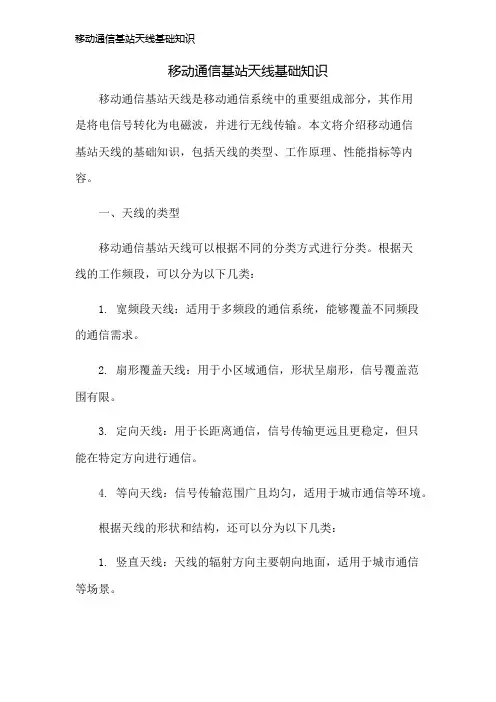

移动通信基站天线基础知识移动通信基站天线是移动通信系统中的重要组成部分，其作用是将电信号转化为电磁波，并进行无线传输。
