正激变换器工作原理
正激变换器实际应用中，由于电压等级变换、安全、系统串并联等原因，开DC-变关电源的输入输出往往需要电气隔离。
在基本的非隔离DCDC-变换换器中加入变压器，就可以派生出带隔离变压器的DC 器。
例如，单端正激变换器就是有BUCK变换器派生出来的。
一工作原理1 单管正激变换器单端正激变换器是由BUCK变换器派生而来的。
图（a1）为BUCK 变换器的原理图，将开关管右边插入一个隔离变压器，就可以得到图（a2）的单端正激变换器图（a1）BUCK变换器图（a2）单端正激变换器BUCK 变换器工作原理：电路进入平恒以后，由电感单个周期内充放电量相等，由电感周期内充放电平恒可以得到：⎰==T dt Lu T L U 001即：可得：单端正激变换器的工作原理和和BUCK 相似。
其工作状态如图如图（a3）所示：图（a3）单端正激变换器工作状态开关管Q 闭合。
如图所示，当开关管Q 闭合时的工作状态如图a4所示，⎰⎰=--O N O N t T t o o i dt U dt U U 00)(i i ON o o o i OFFo ON o i DU U Tt U TD U DT U U t U t U U ==-=-=-)1()()(图（a4）根据图中同名端所示，可以知道变压器副边也流过电流，D1导通，D2截止，电感电压为正，变压器副边的电流线性上升。
在此期间，电感电压为：O I L U U N N u -=12 开关管Q 截止。
开关管截止时，变压器副边没有电流流过，副边电流经反并联二极管D2续流，在此期间，电感电压为负，电流线性下降:O L U U -=在稳定时，和BUCK 电路一样，电感电压在一个周期内积分为零，因此：()S O S I T D U DT U U N N ⨯-⨯=⨯⎪⎭⎫ ⎝⎛-1120 得：I O DU N N U 12= 由此可见，单端正激变换器电压增益与开关导通占空比成正比，比BUCK电路只多了一个变压器的变化。
回馈式单端正激变换器回馈式单端正激变换器单端正激变换器的实用电路拓扑，其原理图如图（a5）所示图（a5）回馈式单端正激变换器的工作原理和单端正激变换电路相似，只是在在原边增加了一个回馈环节。
其工作状态如图（a6）所示图（a6）当Q开通时，工作原理和单端正激变换器相似，电流从N1端流过，电流线性增大，同时向副边传递能量。
当截止时，Np 两端电压为-Ui ，Nr 端同名端变副大小为I U Np Nr ，同时通过二级管向输入电源回馈电能。
2 三路输出正激变换器原理图如图（b1）所示图（c1）由三路输出正激变换器的拓扑可得，其副边拓扑只是在单端正激变换器的基础上再加了两个辅输出部分，所以它的工作原理和单端正激变换器相似。
其原端和回馈式单端正激变换器一样。
3 双端正激变换器工作原理：开关管Q1和Q2同时开通或截止，如图（c2）所示。
图（c2）当Q1和Q2同时导通时，二极管D1和D2反偏截止，输入Ui通过变压器T向副边传输能量，副边二极管D3和D4导通，副边电感L1和L2上电压线性上升，电感开始储能。
当Q1和Q2同时截止时，如图（c3）变压器原边上通过铁芯感应的电压通过二级管D1和D2向输入电源Ui反馈能量。
图（c3）4 交错正激变换器电路原理图如图（d1）所示：图（d1）其工作状态如图（d2）所示图（d2）工作原理：Q1和Q2分别开通在电路运行的上半周期和下班周期，并分别留有一定时间的死区。
例如上半周期Q1开通，Q2截止。
下半周期，Q2开通Q1截止。
工作原理和回馈式单端正激变换器相同，只是在每个周期内有两个能量脉冲。
二各种正激变换器的优缺点1 单端正激变换器和非隔离开关电路拓扑相比增加了一个隔离变压器。
优点：1 可以通过改变次级绕组和初级绕组的线圈匝数比来决定输出电压是降压还是升压，或者增大了电压的输出范围。
2 改变输出电压极性是非常方便的，只要将次级绕组线圈的两端对调，再将次级整流二极管和滤波电容的方向对调就可以。
3 输出和输入隔离，加大了电路抗干扰的能力。
缺点：1 由于变压器漏感的存在，当Q1截止时，其两端将承受非常高的电压应力，易将开关管Q1损坏。
2 磁芯利用率不高，单位周期内只有一个功率脉冲。
3 变压器的磁芯由于一直工作于被置位状态，容易饱和。
回馈式单端正激变换器回馈式单管正激变换器在原来基础上增加了回馈环节，实现了能量的回馈，而且为变压器提供了磁芯复位回路。
但是当磁芯工作于复位状态时，开关管同样要承受很大的电压应力。
由此可以得出，单端正激变换器只能用于输出功率不是很大的情况下。
2 三路输出正激变换器三路输出正激变换器和单端正激变换器拓扑结构相似，其优缺点也一样。
和单端正激变换器一样，三路输出正激变换器也只能用于输出功率不是很大的情况下。
3 双端正激变换器双管正激变换器使用两个开关管，这样做有显著地优势。
1 关断时每个开关管仅承受一倍的直流输入电压电压，这样就可以使输出的功率加大。
2 关断时不会出现漏感尖峰。
由此可以得出，和单端正激变换器相比，双管正激变换器能用于相对比较大的输出功率地情况下。
4 交错正激变换器这种拓扑只是将两个单端正激变换器交替工作（各占半个周期），其次级电流通过二极管相加。
所以，在每个周期内有两个功率脉冲，每个变换器只提供总输出功率的一半。
由于在每个周期内有两个功率脉冲，交错正激变换器也可以由于相对比较的输出功率的情况下。
三原器件的选择准则变压器的选择1 磁心选择正激变换器的变压器磁心有效功率和峰值磁密、磁心面积、窗口面积、频率及绕组电流密度有关。
2 初级匝数的计算由法拉第定律确定初级匝数表达式为dBA T V Np e dc 810)4.0)(1(⨯-=dc V 为最小直流输入电压，T 为工作周期，e A 为磁心面积，dB 为磁通密度变化量。
此处计算的基础如下：考虑到磁心的完全复位，开关管导通时间选择为，在输入最小电压情况下，其导通半周期的80%（因为如果导通时间占满整个半周期，若导通时间稍有改变而增加，就会使磁心不能完全复位），即0.4T 。
开关管导通时，初级线圈两端电压为输入电压减去开关管得导通电压（此处假设为1V ）。
3 次级匝数的计算次级绕组匝数可由电压输出要求输出来。
开关管、续流二极管、整流二极管的选择 1开关管的选择开关管的选择关键在其所能承受的关断电压应力和工作频率。
而回馈式单端正激变换器的关断电压还得从变压器的绕组匝数看起： 如图所示：Q1关断时，p N 和r N 的极性反向，r N 同名端变负，且被二极管D 钳位至地电位，此时变压器是一个自耦变压器，r N 上压降为dc V ，而pN 上为dc rPV N N 。
导通时间，磁心被伏秒数on dc T V 置位，关断时必须施加相等的伏秒数才能使它复位到磁滞回线的起始位置。
当p N 和r N 相等时，开关管的电压应力为两倍的dc V .而交错正激变换器得开关管关断电压应力仅为一倍的dc V 所以，开关管的关断电压应力，应该根据实际的电路拓扑而定，然后选择开关管的规格。
2 续流二级滚和整流二极管的选择由于次级有输出电感，所以次级电流波形为阶梯斜波。
当直流输入最小电压时，阶梯斜波的宽度为28.0T ，将次级电流折算到初级，初级电流也为阶梯斜波的宽度为28.0T的电流脉冲。
将阶梯斜波电流等效为平顶电流，其幅值为其中点值pft I ，则电流平均值为pft I 4.0，因此有，)4.0(25.1pft dc O in I V P P ==即：dcopftV P I 13.3= pft I 就是选择器件的重要依据。
滤波器的选择 1 电感的选择电感的选择应该保证直流输出电流最小规定电流（o I 1.0 ）时，电感电流也保持连续，电感电流斜坡电流峰-峰值为)(12I I dI -=，因为当直流电流等于电感斜坡峰-峰值一半时，进入连续工作状态，即：oI dI 1.02=即：on oi on L T LV V L T V dI -==on oo i T I V V L 2.0-=2 电容的选择一般的电容并非理想电容，其可等效为寄生电阻0R 和电感0L 与理想电容0C 的串联。
一般的，总希望大部分纹波电流分量进入电容0C 。
输出电压的纹波由输0R 、0L 、0C 一同决定。
对于低频（小于500K ）纹波，0L 可以忽略，输出纹波由0R 、0C 决定。
有两个分别有0R 和0C 决定的纹波分量。
有0R 决定的分量与)(12I I -成正比，而0C 决定的部分与流过的电流的积分成正比。
对于很大范围内不同电压等级、不同容值的常用铝电解电容，其中00C R ⨯的值近似为常数，约为6108050-⨯-欧法。
例如，设阻性纹波电压峰-峰值为r V ，则需要dIV R r ≤0,再由00C R ⨯为常数可求得0C 。
Welcome !!! 欢迎您的下载，资料仅供参考！。
正激变换器磁复位原理
正激变换器磁复位原理正激变换器是一种常见的电力变换器，其工作原理是通过磁复位实现能量转换。
磁复位是指在变换器中通过周期性地改变磁场方向来实现能量传递和转换的过程。
在正激变换器中，主要有两个磁性元件：主磁感应线圈和辅助磁感应线圈。
主磁感应线圈是由一个绕组组成的，它与输入电源相连。
辅助磁感应线圈则是由另一个绕组组成的，它与输出负载相连。
这两个磁性元件之间通过一个铁芯连接起来。
在工作时，输入电源会给主磁感应线圈施加一定的电流，从而在铁芯中产生一个磁场。
由于铁芯的存在，磁场会集中在铁芯中，并进一步感应辅助磁感应线圈中的电流。
在正激变换器的工作周期中，输入电流会周期性地改变方向，从而使主磁感应线圈中的磁场方向也随之改变。
这样一来，磁场方向的变化会导致辅助磁感应线圈中的电流方向也发生变化。
通过这种方式，能量可以从输入电源传递到输出负载。
具体来说，当输入电流方向改变时，主磁感应线圈中的磁场也会随之改变。
这个变化的磁场会感应出一个反向的电动势，从而使辅助磁感应线圈中的电流方向发生变化。
这个变化的电流会通过输出负载，从而实现能量的传递。
通过周期性地改变磁场方向，正激变换器可以实现高效的能量转换。
这是因为在磁复位的过程中，能量可以在变换器的不同部分之间来回传递，从而最大限度地减少能量的损耗。
除了能量转换外，正激变换器还有一个重要的功能是实现电压和电流的调节。
通过改变输入电流的幅值和频率，可以调节输出负载上的电压和电流大小。
这使得正激变换器在不同的应用场景中具有很大的灵活性。
正激变换器通过磁复位实现能量的传递和转换。
通过周期性地改变磁场方向，能量可以在变换器的不同部分之间来回传递，从而实现高效的能量转换。
同时，正激变换器还可以实现电压和电流的调节，具有很大的灵活性。
这使得正激变换器成为了电力转换和调节的重要工具。
正激式变换器的原理
正激式变换器的原理
正激式变换器是一种电力变换装置，其原理基于断续开关电路的操作方式。
其核心组成部分包括输入电压源、开关器件、功率变压器、输出电路等。
正激式变换器的原理是通过开关器件（通常是晶体管或MOSFET）以高频率进行开关操作，将输入电压源的直流电压通过功率变压器进行翻倍、降压或升压等电压变换，从而实现电力的转换。
开关器件的开关操作是控制性能的关键，通过控制开关器件的导通和关断时间，可以调节输出电压的大小。
正激式变换器的工作周期分为导通和关断两个阶段。
在导通阶段，开关器件处于导通状态，输入电源的电压通过功率变压器传输到输出电路，从而实现能量的传输。
而在关断阶段，开关器件被关闭，并且输出电路中的能量被释放，从而实现能量的转换和控制。
正激式变换器的优点是效率高、功率密度大，并且可以实现较高的电压和电流的变换。
它在电力变换和电力传输领域得到广泛应用，如电力逆变器、电源变换器、电动机驱动器等。
反激式和正激式变换器的工作原理
反激式和正激式变换器的工作原理反激式变换器和正激式变换器是电力电子领域中常见的两种变换器结构，它们在不同的应用场景下具有不同的工作原理。
一、反激式变换器的工作原理反激式变换器是一种常用的开关电源变换器，它通过开关管的开关动作来实现输入电压的变换。
反激式变换器一般由一个开关管、一个变压器、一个滤波电容和一个负载组成。
1. 工作原理反激式变换器的工作原理主要分为两个阶段：导通阶段和关断阶段。
导通阶段：当开关管导通时，变压器的一侧与输入电源相连，另一侧与负载相连。
此时，输入电流通过变压器的一侧流入，变压器的另一侧产生电磁感应，使得负载得到相应的电压。
关断阶段：当开关管关断时，变压器的一侧与负载相连，另一侧与滤波电容相连。
此时，由于变压器一侧的电流无法立即变为零，电流会通过滤波电容继续流向负载，从而使得负载得到稳定的电压。
2. 特点与应用反激式变换器具有体积小、成本低、效率高等优点，广泛应用于电力电子产品中。
例如，电视机、计算机、手机充电器等都采用了反激式变换器作为其电源模块，提供稳定的直流电压。
二、正激式变换器的工作原理正激式变换器是一种将输入电压转换为输出电压的变换器，它通过不断开关的方式来实现电压的变换。
正激式变换器一般由一个开关管、一个变压器、一个整流电路和一个滤波电容组成。
1. 工作原理正激式变换器的工作原理主要分为两个阶段：导通阶段和关断阶段。
导通阶段：当开关管导通时，输入电流通过变压器的一侧流入，变压器的另一侧产生电磁感应，使得负载得到相应的电压。
关断阶段：当开关管关断时，变压器的一侧与整流电路相连，另一侧与滤波电容相连。
此时，由于变压器一侧的电流无法立即变为零，电流会通过整流电路继续流向负载，从而使得负载得到稳定的电压。
2. 特点与应用正激式变换器具有输出电压稳定、抗干扰能力强等优点，广泛应用于电力电子领域中。
例如，直流电源、变频器等都采用了正激式变换器作为其电源模块，提供稳定的输出电压。
正激式变换器工作原理
正激式变换器工作原理
正激式变换器的典型电路如下图所示。
当开关K闭合时，变压器的初级线圈N1被直流电压激励，线圈N1电压为上正下负；次级线圈N2感应的电压也为上正下负，二极管D1导通，通过电感L给负载R供电和给电容C充电。
当开关K断开时，变压器的初级线圈N1产生很大的反电动势电压，为了防止变压器初级线圈产生的反电动势把开关管击穿，正激式变压器开关电源的变压器增加一个反电动势吸收绕组；同时，次级二极管也截止，由于次级电感L电流不能突变，通过二极管D2继续给负载供电；同时电容C也为负载供电。
正激式变换器只有传输能量的功能，储存能量是通过次级的电感L 和电容C来完成的。
电源拓扑结构介绍----正激和反激
TX2
* ***
36 V2 IRF530 R2 C2
TX1
D1N4148
* ***
36 V1 R1 C1
R1 C1
***
***
Q2
(a)Q导通
2012-10-31
(b) Q关断
(C) Q关断，电 20 流断续
3. 反激变换器的工作原理分析
下面讨论flyback工作在电流连续模式下的工作原理：
2012-10-31
5
2012-10-31
2. 带复位绕组的正激变换器的工作原理分析
正激变换器的主要理论波形
2012-10-31 6
下面讨论电感电流连续时forward变换器的工作原理：
1. 模态1 [对应于图 (a)] 在t=0时，Q1导通，Vin通过Q1 加 在原边绕组W1上，因此铁芯磁化，铁芯磁通Ø增加：
在t=Ton时，铁芯磁通Ø的增加量为Vin/W1*D*Ts。 那么副边绕组W2上的电压为：Vw2=W2/W1*Vin=Vin/K12。 式中，K12=W1/W2是原边与副边绕组的匝比。
此时，整流二极管D1 导通，续流二极管D2截止，滤波电
感电流iL1线性增加，这与buck变换器中开关管Q1导通时一样， 只是电压为Vin/K12。
2. 模态2 [对应于图 (b)] 在Ton时刻，关断Q1， 原边绕组和副边绕组中没有电流流过，此时变压器 通过复位绕组进行磁复位，励磁电流iM从复位绕组 W3经过二极管D3回馈到输入电源中去。那么复位 绕组上的电压为：Vw3=-Vin；原边绕组上的电压为： Vw1=-K13*Vin；副边绕组上的电压为：Vw2=-K23*Vin。
D2 D1N4148 C1
R1
Q1
W3

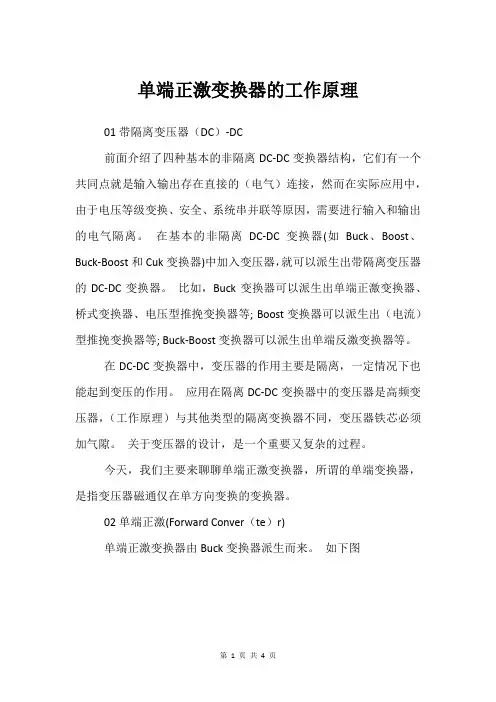

单端正激变换器的工作原理
单端正激变换器的工作原理01带隔离变压器（DC）-DC前面介绍了四种基本的非隔离DC-DC变换器结构，它们有一个共同点就是输入输出存在直接的（电气）连接，然而在实际应用中，由于电压等级变换、安全、系统串并联等原因，需要进行输入和输出的电气隔离。
在基本的非隔离DC-DC变换器(如Buck、Boost、Buck-Boost和Cuk变换器)中加入变压器，就可以派生出带隔离变压器的DC-DC变换器。
比如，Buck变换器可以派生出单端正激变换器、桥式变换器、电压型推挽变换器等; Boost变换器可以派生出（电流）型推挽变换器等; Buck-Boost变换器可以派生出单端反激变换器等。
在DC-DC变换器中，变压器的作用主要是隔离，一定情况下也能起到变压的作用。
应用在隔离DC-DC变换器中的变压器是高频变压器，（工作原理）与其他类型的隔离变换器不同，变压器铁芯必须加气隙。
关于变压器的设计，是一个重要又复杂的过程。
今天，我们主要来聊聊单端正激变换器，所谓的单端变换器，是指变压器磁通仅在单方向变换的变换器。
02单端正激(Forward Conver（te）r)单端正激变换器由Buck变换器派生而来。
如下图这是Buck变换器的拓扑图，在虚线位置插入一个隔离变压器，便可以得到单端正激变换器，如下图：当开关管T闭合时，工作状态如下图：根据图中的同名端表示，可以知道变压器副边也流过电流，D1导通，D2截止，电感电压为正，变压器副边的电流线性上升。
在Dc*Ts期间，电感电压为当开关管T关断时，工作状态如下图：变压器副边没有电流流过，负载电流经反并联（二极管）D2续流，在(1-Dc)*Ts期间，电感电压为负，电流线性下降uL=-Uo在稳态时，电感电压在一个周期内积分为零，因此得到由上式可见，单端正激变换器的电压增益与开关导通占空比成正比，这和Buck变换器类似，不同的是比后者多了一个变压器的变比。
在上边分析电压增益时考虑的是电感电压在一个周期内累积为零的关系，前面的分析中我们也有从电感电流或者电感磁通的角度出发，这三者的本质是一样的，都是电感磁芯中的磁通平衡。
第8章 正激变换器(修订)
2019/5/24
开关电源技术与设计
第8章 正激变换器
8.3.3 最大占空比 的限制
在三绕组去磁复位正激变换器中，开关管关断后磁复位期间，复位绕组 Nr 对主绕组 N P
的映射电压U OR
=
NP Nr
×U IN
，开关管
DS 极承受的最大电压与反激变换器情况类似，即
U DS
= U IN
+ U OR
第8章 正激变换器
8.3.1三绕组去磁正激变换器波形
三绕组去磁正激变换器各关键点电压波形、绕组与二极管电流波形如图8.3.2所示。
Ton Toff
uGS
主绕组Np与复位绕
组Nr之间漏感Lp-r引
uDS
起的尖峰电压
us
漏感尖峰电压
2Uin Uin
us
0V
-u s
2019/5/24
Np
i 绕组电P流
i 复位绕组电流 R i 一次侧绕组激磁电流 M
BCM 模式下，间歇期Tr 时间为 0)
Dmax
=
Ton Ton + Toff
= U off U on + U off
= U OR
=
NP Nr
×U IN
= N P =0.5
U IN + U OR
U IN
+
NP Nr
×U IN
NP + Nr
为保证磁通可靠复位，在最小输入电压U IN min 下，最大占空比 Dmax 必须限制在 0.45 或以下，
略情况下，buck 变换器等效输入电压
U INR
=
NS NP
(U IN
−U SW
谐振复位双开关正激变换器
