初中物理滑动变阻器变阻器精品课件

初中物理滑动变阻器变阻器精品课件

初中物理滑动变阻器变阻器精品课件一、教学内容1. 变阻器的原理和分类;2. 滑动变阻器的结构、原理、接线柱的选择、应用及使用注意事项。

二、教学目标1. 让学生理解变阻器的工作原理,掌握滑动变阻器的接线柱选择和使用方法;2. 培养学生运用滑动变阻器进行实际电路操作的能力;3. 培养学生分析问题和解决问题的能力。

三、教学难点与重点1. 教学难点:滑动变阻器的接线柱选择、电路连接方法及使用注意事项;2. 教学重点:滑动变阻器的工作原理、应用及实际操作。

四、教具与学具准备1. 教具:滑动变阻器、演示电路板、电源、导线、灯泡等;2. 学具:滑动变阻器、电路实验箱、导线、灯泡等。

五、教学过程1. 导入:通过实际生活中的应用实例,如调光开关、音量调节等,引导学生了解变阻器的作用;2. 知识讲解:(1)介绍变阻器的原理和分类;(2)详细讲解滑动变阻器的结构、原理、接线柱的选择、应用及使用注意事项;3. 实践操作:(1)演示滑动变阻器的接线柱选择和电路连接方法;(2)学生分组进行实际电路操作,观察滑动变阻器对电路的影响;4. 例题讲解:讲解一道与滑动变阻器相关的实际应用题目,引导学生运用所学知识解决实际问题;5. 随堂练习:布置一道与滑动变阻器相关的练习题,巩固所学知识。

六、板书设计1. 变阻器的原理和分类;2. 滑动变阻器的结构、原理、接线柱选择、应用及使用注意事项;3. 例题及解答。

七、作业设计1. 作业题目:(1)简述滑动变阻器的工作原理;(2)画出滑动变阻器的接线图,并说明接线柱的选择方法;(3)分析一道实际应用题目,运用滑动变阻器解决问题。

2. 答案:(1)滑动变阻器的工作原理:通过改变连入电路的电阻丝长度,从而改变电路中的电阻值,达到调节电流或电压的目的。

(2)接线图如下(图示省略):接线柱选择方法:根据电路需要,选择合适的接线柱,使得滑动变阻器的电阻变化范围满足要求。

(3)实际应用题目分析及解答(题目及解答省略)。

初三物理滑动变阻器电路讲解

初三物理滑动变阻器电路讲解

初三物理滑动变阻器电路讲解
滑动变阻器是一种可以调节电路电阻大小的电子元件。

在电路中,滑动变阻器可以调节电流的大小以及控制电压的频率。

下面我们将详细讲解滑动变阻器的工作原理和应用。

一、滑动变阻器的工作原理
滑动变阻器是由电阻丝、滑动触头和支架等零件组成,其工作原理是利用滑动触头在电阻丝上的位置改变,从而改变电路中的总电阻,进而调节电路电流、电压和功率。

滑动变阻器主要有两种类型,一种是单圈可调滑动变阻器,另一种是多圈可调滑动变阻器。

其中单圈可调滑动变阻器的工作原理是将一段电阻丝在一圈内均匀地分为若干等份,在中央安装一个滑动触头,通过调整滑动触头在电阻丝上的位置,改变电路中的总电阻,从而调节电路电流、电压和功率。

多圈可调滑动变阻器与单圈可调滑动变阻器的工作原理类似,不同之处在于多圈可调滑动变阻器在电阻丝上拥有多个圈,通过调节滑动触头在不同圈上移动,可以实现电路电流、电压和功率的调节。

滑动变阻器广泛应用于各种电子电路中,如灯光调节、音量控制、电子设备的频率调整、电机启动和调速等方面。

下面我们将分别讲解这些应用的原理和方法。

1、灯光调节
在家庭、商业和工业场所中,滑动变阻器广泛应用于灯光调节。

具体的操作方法是,将一个单圈可调滑动变阻器连接在灯具电路中,通过滑动触头在电阻丝上的位置改变电路电阻大小,从而调节灯具的亮度。

这种方式可以实现不同场所的灯光亮度调节。

2、音量控制
3、电子设备的频率调整
4、电机启动和调速。

初三物理滑动变阻器知识点

初三物理滑动变阻器知识点

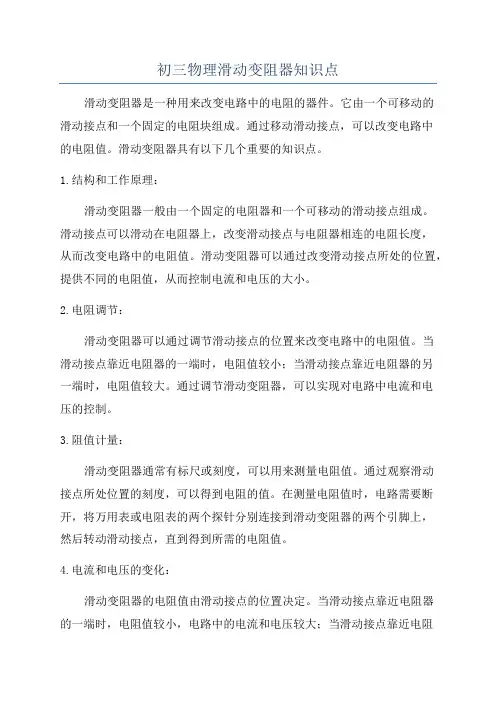

初三物理滑动变阻器知识点滑动变阻器是一种用来改变电路中的电阻的器件。

它由一个可移动的滑动接点和一个固定的电阻块组成。

通过移动滑动接点,可以改变电路中的电阻值。

滑动变阻器具有以下几个重要的知识点。

1.结构和工作原理:滑动变阻器一般由一个固定的电阻器和一个可移动的滑动接点组成。

滑动接点可以滑动在电阻器上,改变滑动接点与电阻器相连的电阻长度,从而改变电路中的电阻值。

滑动变阻器可以通过改变滑动接点所处的位置,提供不同的电阻值,从而控制电流和电压的大小。

2.电阻调节:滑动变阻器可以通过调节滑动接点的位置来改变电路中的电阻值。

当滑动接点靠近电阻器的一端时,电阻值较小;当滑动接点靠近电阻器的另一端时,电阻值较大。

通过调节滑动变阻器,可以实现对电路中电流和电压的控制。

3.阻值计量:滑动变阻器通常有标尺或刻度,可以用来测量电阻值。

通过观察滑动接点所处位置的刻度,可以得到电阻的值。

在测量电阻值时,电路需要断开,将万用表或电阻表的两个探针分别连接到滑动变阻器的两个引脚上,然后转动滑动接点,直到得到所需的电阻值。

4.电流和电压的变化:滑动变阻器的电阻值由滑动接点的位置决定。

当滑动接点靠近电阻器的一端时,电阻值较小,电路中的电流和电压较大;当滑动接点靠近电阻器的另一端时,电阻值较大,电路中的电流和电压较小。

通过调节滑动变阻器可以控制电路中的电流和电压大小。

5.应用:滑动变阻器广泛应用于电路调节、亮度调节、音量控制等领域。

例如,滑动变阻器可以用于调节电灯的亮度,通过改变滑动接点的位置,控制电路中的电阻值,从而改变电流和电压的大小,达到调节亮度的目的。

6.注意事项:在使用滑动变阻器时,需要注意以下几点。

首先,应保持滑动接点的清洁,以确保其良好的接触。

其次,需要注意不要用力过大,以免损坏滑动接点或引脚。

此外,滑动变阻器的接口应正确连接,以确保电阻值的准确测量。

总结:滑动变阻器是一种用来改变电路中的电阻的器件。

它由一个可移动的滑动接点和一个固定的电阻块组成。

初中物理人教九年级全一册第十六章电压电阻滑动变阻器 省一等奖PPT

初中物理人教九年级全一册第十六章电压电阻滑动变阻器 省一等奖PPT

C
D
A
P
B
接入电路的有效电阻丝为 BP
向右移动滑动变阻器电阻将 变小 。
讲授新课
归纳与小结
C
P
D
A
B
连入电 路的接 线柱
A、D A、C B、D B、C A、B C、D
滑片向左滑 接入电路的 灯的亮度 阻值变化 变化
AP、变小 变亮 AP、变小 变亮 BP、变大 变暗 BP、变大 变暗 AB、不变 不变 CD、不变 不变

改变电阻大小。
③结构:
瓷 滑动 金
实筒
触头
属 棒


结构示意图
线圈 支架
符号
讲授新课
④滑动变阻器铭牌含义 滑动变阻器上的“10Ω 2A”表示什么意思?
该滑动变阻器的最大电阻值为10Ω。 该滑动变阻器所允许通过的最大电流为2A。
讲授新课
⑤连接滑动变阻器
思考:滑动变阻器有四个接线柱,把它接在电路中 ,每次接两个接线柱,有几种接法?是否每种接法 都可变电阻?
讲授新课
(1)将C、D接入电路
(2)将A、B接入电路
C
D
P
A
B
相当于导线,电阻 不变且最小
C
D
P
A
B
相当于定值电阻,电阻 不变且最大
讲授新课
(3)将AD或AC接入电路
C
P
A
D
C
pD
B
A
B
接入电路的有效电阻丝为 AP 向右移动滑动变阻器电阻将 变大 。
讲授新课
(4)将BC或BD接入电路
C
DAPB来自接入电路 中的示意图接入电路 中的符号
讲授新课

2024年中考物理复习----滑动变阻器的最大功率

2024年中考物理复习----滑动变阻器的最大功率

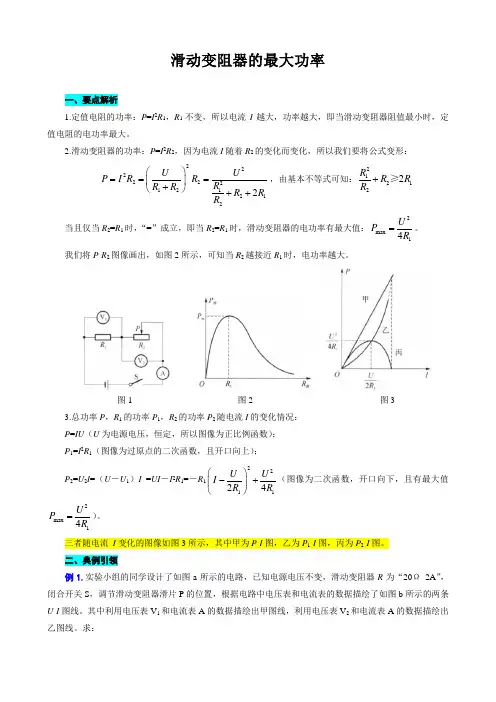

滑动变阻器的最大功率 一、要点解析 1.定值电阻的功率:P =I 2R 1,R 1不变,所以电流I 越大,功率越大,即当滑动变阻器阻值最小时,定值电阻的电功率最大。

2.滑动变阻器的功率:P =I 2R 2,因为电流I 随着R 2的变化而变化,所以我们要将公式变形:2222221122122U U P I R R R R R R R R ⎛⎫=== ⎪+⎝⎭++,由基本不等式可知:212122R R R R +≥ 当且仅当R 2=R 1时,“=”成立,即当R 2=R 1时,滑动变阻器的电功率有最大值:2max14U P R =。

我们将P -R 2图像画出,如图2所示,可知当R 2越接近R 1时,电功率越大。

图1 图2 图33.总功率P ,R 1的功率P 1,R 2的功率P 2随电流I 的变化情况:P =IU (U 为电源电压,恒定,所以图像为正比例函数);P 1=I 2R 1(图像为过原点的二次函数,且开口向上); P 2=U 2I =(U -U 1)I =UI -I 2R 1=-R 1221124U U I R R ⎛⎫-+ ⎪⎝⎭(图像为二次函数,开口向下,且有最大值2max 14U P R =)。

三者随电流 I 变化的图像如图3所示,其中甲为P -I 图,乙为P 1-I 图,丙为P 2-I 图。

二、典例引领例1.实验小组的同学设计了如图a 所示的电路,已知电源电压不变,滑动变阻器R 为“20Ω 2A ”,闭合开关S ,调节滑动变阻器滑片P 的位置,根据电路中电压表和电流表的数据描绘了如图b 所示的两条U -I 图线。

其中利用电压表V 1和电流表A 的数据描绘出甲图线,利用电压表V 2和电流表A 的数据描绘出乙图线。

求:(1)定值电阻R 2的阻值;(2)电源电压的大小及定值电阻R 1的阻值;(3)R 消耗的最大功率。

解析:(1)图乙是R 2的伏安特性曲线,则:222 1.0V 20.5A U R I ===Ω (2)图甲是V 1,即U 2+U p=U -IR 1,斜率是111 1.3V 1.0V 10.5A 0.2A U R I -===Ω- 与U 轴的交点为电源电压,即U =1.5 V(3)当R =R 1+R 2时,滑动变阻器上的电功率最大:22max 1.5V 30.1875W 123p P I R ⎛⎫==⨯Ω= ⎪Ω+Ω+Ω⎝⎭ 例2.(多选)某同学将一 直流电源的总功率 P E 、输出功率P R 和电源内部的发热功率P r ,随电流I 变化的图线画在同一坐标系内,如右图所示,根据图线可知( )A.反映P r 变化的图线是cB.电源电动势为8 VC.电源内阻为2ΩD.当电流为0.5 A 时,外电路的电阻为6 Ω解析:P r =I 2r 为二次函数图像即图线c ,故A 正确,代入图线上的点可以求得r =2Ω,故C 正确;P E =UI ,电源电压不变为正比例函数图像即图线a ,代入图线上的点可以求得U =4V ,故B 错;4V =260.5AU R R r r I -=-=-Ω=Ω外,故D 正确;选ACD 。

初中物理滑动变阻器变阻器课件

初中物理滑动变阻器变阻器课件

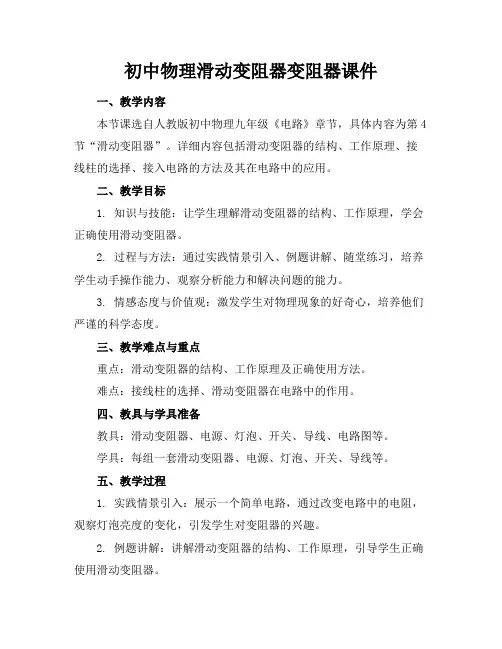

初中物理滑动变阻器变阻器课件一、教学内容本节课选自人教版初中物理九年级《电路》章节,具体内容为第4节“滑动变阻器”。

详细内容包括滑动变阻器的结构、工作原理、接线柱的选择、接入电路的方法及其在电路中的应用。

二、教学目标1. 知识与技能:让学生理解滑动变阻器的结构、工作原理,学会正确使用滑动变阻器。

2. 过程与方法:通过实践情景引入、例题讲解、随堂练习,培养学生动手操作能力、观察分析能力和解决问题的能力。

3. 情感态度与价值观:激发学生对物理现象的好奇心,培养他们严谨的科学态度。

三、教学难点与重点重点:滑动变阻器的结构、工作原理及正确使用方法。

难点:接线柱的选择、滑动变阻器在电路中的作用。

四、教具与学具准备教具:滑动变阻器、电源、灯泡、开关、导线、电路图等。

学具:每组一套滑动变阻器、电源、灯泡、开关、导线等。

五、教学过程1. 实践情景引入:展示一个简单电路,通过改变电路中的电阻,观察灯泡亮度的变化,引发学生对变阻器的兴趣。

2. 例题讲解:讲解滑动变阻器的结构、工作原理,引导学生正确使用滑动变阻器。

3. 接线柱选择:通过图示和实际操作,让学生了解滑动变阻器接线柱的选择方法。

4. 滑动变阻器接入电路:讲解滑动变阻器在电路中的接入方法,并进行实际操作演示。

5. 随堂练习:让学生分组操作,连接一个带有滑动变阻器的电路,观察并分析电路现象。

六、板书设计1. 滑动变阻器2. 内容:结构:滑动变阻器的组成部分工作原理:滑动变阻器的工作原理接线柱选择:接线柱的选择方法电路应用:滑动变阻器在电路中的应用七、作业设计1. 作业题目:(1)简述滑动变阻器的结构及其工作原理。

(2)滑动变阻器接线柱的选择方法有哪些?(3)设计一个简单的电路,要求包含一个滑动变阻器,并说明其作用。

2. 答案:(1)滑动变阻器由电阻体、滑动触头、接线柱等组成。

其工作原理是通过改变滑动触头与电阻体的接触位置,从而改变接入电路的电阻值。

(2)接线柱的选择方法:一要看清滑动变阻器的最大阻值和接线柱的标识;二要确保接线柱与电路的其他部分连接正确。

物理初三滑动变阻器的练习题

物理初三滑动变阻器的练习题

物理初三滑动变阻器的练习题滑动变阻器(也称为电动调节器)是一种用于调节电路中电阻大小的器件。

在物理学中,我们常常通过滑动变阻器来实践和巩固对电阻和电路概念的理解和应用。

本文将介绍一些物理初三滑动变阻器的练习题,来帮助读者更好地掌握这个概念。

练习题一:一位学生正在进行一个实验,他在电路中使用一个滑动变阻器,电池的电压为6伏,电路中的总电阻为30欧姆。

请问,当滑动变阻器滑动到原始位置时,滑动变阻器的电阻大小是多少?解答:根据欧姆定律,可以得出电流大小为0.2安培(6伏 / 30欧姆)。

当滑动变阻器滑动到原始位置时,滑动变阻器的电阻大小应为30欧姆。

练习题二:一个电路中有一个6伏的电池和一个10欧姆的电阻,通过滑动变阻器调节电路中的总电阻。

当滑动变阻器的电阻为4欧姆时,电路中的电流大小是多少?解答:根据欧姆定律,可以计算出电流大小为0.6安培(6伏/ 10欧姆)。

根据串联电路电流恒定的规律,电路中的电流大小不受滑动变阻器的电阻大小的影响。

所以当滑动变阻器的电阻为4欧姆时,电路中的电流大小仍然为0.6安培。

练习题三:一个电路中有一个12伏的电池和一个20欧姆的电阻,通过滑动变阻器调节电路中的总电阻。

当滑动变阻器的电阻为16欧姆时,电路中的电流大小是多少?解答:根据欧姆定律,可以计算出电流大小为0.6安培(12伏/ 20欧姆)。

根据串联电路电流恒定的规律,电路中的电流大小不受滑动变阻器的电阻大小的影响。

所以当滑动变阻器的电阻为16欧姆时,电路中的电流大小仍然为0.6安培。

练习题四:一个电路中有一个9伏的电池和一个15欧姆的电阻,通过滑动变阻器调节电路中的总电阻。

当滑动变阻器的电阻为5欧姆时,电路中的电流大小是多少?解答:根据欧姆定律,可以计算出电流大小为0.6安培(9伏/ 15欧姆)。

根据串联电路电流恒定的规律,电路中的电流大小不受滑动变阻器的电阻大小的影响。

所以当滑动变阻器的电阻为5欧姆时,电路中的电流大小仍然为0.6安培。

初三物理考点总结:滑动变阻器

初三物理考点总结:滑动变阻器

初三物理考点总结:滑动变阻器说明1 本知识点是重点。

说明2 本知识点是难点。

说明3知道滑动变阻器的作用结构和原理,掌握滑动变阻器改变电流的方法。

说明4 本知识点的预备知识点是电阻。

说明 5 本知识点主要讲述滑动变阻器的作用结构和原理,它是研究电学重要的知识点。

核心知识规则1:滑动变阻器的作用实验实验把一个叫做滑动变阻器的装置跟小灯泡一起串联在电路里,如图7-6所示.合上开关后,左右移动滑片,同时观察小灯泡的亮度.随着滑片的移动,灯泡的亮度逐渐发生变化,由亮逐渐变暗,或由暗逐渐变亮.规则2:滑动变阻器的原理滑动变阻器是用电阻率较大的合金线制成的,这种合金线又叫电阻线,改变电阻线在电路中的长度,就可以逐渐改变电阻,从而逐渐改变电流,使小灯泡的亮度逐渐变化.规则3:滑动变阻器的结构和符号套在瓷筒或胶木筒上的线圈由表面涂着绝缘漆的电阻线绕成,它的一个头与接线柱A相连,筒上方的金属棒架在绝缘瓷架上,棒的一端有一接线柱D.套在金属棒上的金属滑片可在棒上滑动,并与线圈紧密接触,线圈上能接触滑片的地方,绝缘漆已被刮去(图甲).接线柱A和D用来把滑动变阻器连入电路中,当滑动变阻器连入电路中时,实际上是把接线柱A到滑片之间的电阻线连入电路.滑片向A端移动,连入电路的电阻线变短,于是电阻变小;滑片向D端移动,连入电路的电阻变大(图乙).右上角画的是变阻器在电路图中的符号.规则4:滑动变阻器的用途变阻器在技术上有重要的应用,调节收音机和电视机音量大小的电位器,就是一种变阻器.规则5:滑动变阻器的使用每一个变阻器都有规定的最大电阻和允许通过的最大电流,使用时要根据需要进行选择,不能使通过的电流超过最大值,否则会烧坏变阻器.通常在使用前应将电阻调到最大.典型例题例1 根据如下左图所示滑动变阻器的连接,分析滑片P移动时它的接入电阻如何变化?画出它的电路图。

解析它的电路图如中图所示。

在电路图中分析阻值的变化跟在结构示意图中分析方法相同。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电位器
电位器
汽车油量表原理
课堂小结
1.能改变接入电路中电阻大小的元件叫做变 阻器。
2.滑动变阻器通过改变接入电路中电阻线 长度来改变接入电阻,从而改变电流,应串联在 电路,接线注意 “一上一下” 。
3.电位器是变阻器在生活中的应用。
1.如图所示:
断开 。 (1)在连接电路时,开关应_________ (2)在合上开关前,滑动变阻器的滑片P应停在 阻值最大(A) _________________ 处。 (3)当滑片P从A向B移动时,电流表的读数如何 变化?灯泡的亮度如何变化? 电流表示数变大,灯泡变亮
2.观察滑动变阻器的结构
“10Ω ”:变阻器阻值的变化范围是0到10 Ω, ( 1)几部分组成,每部分是由什么材料做的? (2)它铭牌上标志有什么? (它的最大电阻值就是10Ω); ( 32A )有几个接线往?连入电路后电流的路径如何? “ ”: 它允许通过的“最大电流”为2A。
接线柱
10Ω 2A
关键选好下接线柱, 若选A,则接入: AP接入电路 接入:B C B D 若选B,则BP接入电路 选好下接线柱后,上接线柱接C、D可以任意
P
P
总结:
(1)连通电路前应将滑片位于阻值最大的位置 (2)应串联在电路中 (3)接入两个接线柱:要“一上一下”。
关键选好下接线柱, 若选A,则AP接入电路 若选B,则BP接入电路 选好下接线柱后,上接线柱接C、D可以任意
P
接入电路的电阻丝:AP
接入:B C
1.接入电路的电阻丝是那一段? 2.当电阻增大,滑片如何运动?电阻减小呢?
P
接入电路的电阻丝:BP
接入:B D
1.接入电路的电阻丝是那一段? 2.使电流减小,滑片如何运动?电流增大呢?
P
接入电路的电阻丝:BP
接入:A C 接入:A D 1.接入两个接线柱:要“一上一下”。 P P
S
P
D A B
用滑动变阻器控制电阻两端的电压 S
1.闭合开关S,调节滑动 变阻器的滑片,使定值电 阻R两端的电压成整数倍 地变化。 2.换用不同的定值电阻,使电阻成整数倍地变 化,闭合开关S,调节滑动变阻器的滑片,保持每 次接入的定值电阻两端的电压不变。
三、电阻箱
能表示出阻值的变阻器。
旋钮式电阻箱
内部结构
四、变阻器的应用
金属滑片
金属杆
瓷管
支架
与滑片接触处 绝缘漆已刮去
表面涂有绝缘 漆的电阻丝
二、滑动变阻器
3.图示 (1)结构示意图:
(2)元件符号:
接入:C D
P
接入:A B
P
接入电路的金属杆 C D
接入电路的全部Βιβλιοθήκη 阻线 A B接入:A CP
接入电路的电阻丝:AP
接入:A D
1.接入电路的电阻丝是那一段? 2.当滑片向右移动,电阻如何变化?
2.如图是滑动变阻器的结构和连入电路
的示意图。当滑片P向左移动是,连入电路
的电阻变小的是哪个( A)
3.如图是一位同学连接的电路,这个电路 能不能改变电路的电流,为什么?按这个 电路操作时,实验现象是怎样的?
4.用笔画线将滑动变阻器连接起来,要求 滑片P向右移动时,电流表的示数变大。并 画出对应的电路图。
16.4 变阻器
你知道灯泡的亮度是如何实现 变化的吗?
一、变阻器
1.能改变接入电路中电阻大小的元件叫做变阻器
通过改变连入电路的电阻丝的长度 改变接入电路 2. 原理: 电阻大小 电流大小 电阻丝的长度 改变电阻,从而改变电流
变阻器
二、滑动变阻器
P
1.工作原理:改变接入电路中电阻线的长度来 改变接入电阻,从而改变电流。
