防静电屏蔽袋说明报告(1)

防静电屏蔽袋说明
一、防静电屏蔽袋，亮银灰半透明，材质为：PET/AL/PE复合而成；常用厚度为0.08mm，表面电阻：表层：108-11Ω，中间层<103Ω；静电衰减：<0.1s；电磁干扰衰减≥10db；静电屏蔽<30V；中间层为金属层，有效的屏蔽外电场，以保护产品。
二、防静电屏蔽袋和网格袋的相关对比：
0.03
管理费
0.02
0.03
0.04
包装运输费
0.006
0.006
0.006
损耗
0.03
0.04
0.05
单价
￥0.306
￥0.385
￥0.461
成本增加百分比
增加25%
增加50%
0.06~0.12mm
（最低厚度0.06mm以上）
深圳市博新城实业有限公司
2009-09-14
网格袋三种厚度成本分析
规格：29cm*41cm
厚度0.08
厚度0.1
厚度0.12
克重
17.5g
22g
26g
LDPE原料成本
0.21
0.264
0.315
油墨成本
0.02
0.02
Байду номын сангаас0.02
加工费
0.02
0.025
外观
美观时尚、金属色泽富科技感，内装物透视性强，表面爽滑，不油腻。
欠佳、较普通，表面较油腻。
表面电阻
内外双层表面电阻值为108~11Ω,不易受环境气候温、湿度变化影响，表现稳定，保存期长。
印刷面表面电阻≤105Ω,易受环境气候温、湿度变化影响，保存期短。
厚度
0.055~0.085mm
（常用厚度0.075mm,部分企业因成本而采用0.055mm）
项目
防静电屏蔽袋
网格袋
性能
除具备网格袋全部性能外，还有下列独具性能：
多层结构材质，性能稳定均匀，外层PET，具备抗碰撞性能，电气阻隔性能好；中间层为导电金属层,散电时间、散热传递更快,电磁辐射屏蔽优异;内层为PE热封材质。因而包装板卡后，阻隔保护效果更强,且不易出现尖锐利角穿破袋面。
PE材质,吹膜后在表面印刷黑色导电油墨制袋而成,其静电性能体现在印刷面;袋面印刷时边缘接缝易出现拼接断口，造成静电散逸网线断层,电磁屏蔽性能差、性能不稳定。因其为单一PE柔软材质，需有一定厚度才能达到包装保护效果，易出现尖锐利角穿破袋面。

合集下载

MS5821T000( 防静电屏蔽袋标准)胡浩

Q / ZX 深圳市中兴通讯股份有限公司企业标准（材料技术标准）Q/Z-MS5821T000-1999防静电屏蔽袋2001 发布 2001 实施深圳市中兴通讯股份有限公司发布前言本标准规定了本公司选用的防静电屏蔽袋技术标准。

本标准将作为本公司采购、认证、验收及例行实验的依据。

本标准由深圳市中兴通讯股份有限公司康讯公司技术一部提出，技术中心技术管理部归口。

本标准主要起草人：沈国宏。

本标准主要修订人：胡浩本标准起始执行时间：深圳市中兴通讯股份有限公司企业标准（材料技术标准）防静电屏蔽袋标准Q/A-MS5821T000-19991、范围1.1 本标准规定了本公司所需要的防静电屏蔽包装袋的技术要求等1.2 本标准所指的防静电屏蔽包装袋指本公司各类产品选用的不同尺寸用于单板包装和周转用的三层镀铝屏蔽膜袋。

2、引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。

在标准出版时，所示版本均为有效。

所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。

2.1GJB2605－96 可热封柔韧性防静电阻隔材料规范2.2 GB2828－87 逐批检查计数抽样程序及抽样表 2.3 GB/T 4456-1996 包装用聚乙烯吹塑薄膜2.4 GB6673-86 塑料薄膜与片材长度和宽度的测定 3、技术要求3.1 结构外观3.1.1 结构尺寸和厚度除图纸有要求外，单层厚度0.075＜σ≤0.16mm 。

无特殊说明,代码所附尺寸按内尺寸验收，开口为短边开口。

屏蔽层镀铝。

3.1.2 在自然光下可较清楚看见内容物；材料分别适应GJB 2605-96标准分类Ⅰ、Ⅱ、Ⅲ类中：透明、防水蒸气、防静电、静电耗散、静电屏蔽。

表面有静电敏感标志。

标志建议为黄底黑色，位于袋子外表面正中位置，图形中三角形边长为25mm.标志如下图：3.1.3 表面应光滑平整，无裂缝、划痕，无明显折痕，无污渍，无分层（老化）。

防静电袋市场分析报告

防静电袋市场分析报告1.引言1.1 概述概述静电是一个普遍存在且具有潜在危害的现象，尤其在现代电子产品生产和储存过程中更是一大隐患。

为了应对静电带来的危害，防静电袋逐渐成为了必备的一种防护工具。

本报告旨在对防静电袋市场进行全面分析，探讨其现状、趋势以及展望，为相关企业和机构提供市场参考和决策依据。

通过对防静电袋市场的深入研究，我们可以更好地理解其发展状况，帮助企业更好地把握市场机遇，推动行业的健康发展。

1.2 文章结构文章结构：本报告将分为引言、正文和结论三个部分。

在引言中，将对静电和防静电袋的概念进行概述，并说明文章的结构和目的。

在正文部分，将详细介绍静电及其危害，防静电袋的作用以及防静电袋市场的现状。

在结论部分，将对市场趋势进行分析，展望市场前景，并提出相关建议与总结。

通过对这三个部分的分析，读者将能够全面了解防静电袋市场的现状和未来发展趋势。

1.3 目的目的部分的内容应该包括对撰写本报告的目的进行详细说明，包括为什么要进行防静电袋市场分析以及对市场趋势和前景的探讨的重要性和必要性。

目的部分还应该说明本报告旨在为相关行业和企业提供有价值的市场信息和分析，以便他们能够制定更有效的营销策略和业务决策。

1.4 总结总结:防静电袋市场是一个不断发展和变化的市场，随着科技的进步和应用领域的不断拓展，防静电袋的需求和市场规模也在不断增加。

通过本报告的市场分析，我们可以清晰地看到防静电袋市场的现状和发展趋势。

在竞争激烈的市场环境中，企业需要不断创新，提高产品质量和性能，以抓住市场机遇并保持竞争优势。

同时，企业也需要关注市场的发展趋势，制定有效的市场策略，更好地把握市场机遇和应对市场挑战。

相信通过本报告的分析，读者们能够对防静电袋市场有更清晰的认识，为相关企业的决策提供一定的参考和指导。

2.正文2.1 静电及其危害静电是指物体表面带有不平衡的电荷，当两个带有不同电荷的物体接触时，会产生静电放电现象。

静电在现代工业生产和日常生活中广泛存在，其危害也不容忽视。

屏蔽袋——静电屏蔽效能防静电(抗静电)测试

屏蔽袋——静电屏蔽效能防静电(抗静电)测试屏蔽袋能有效隔离物品与外部静电场,防止袋内产生静电,保护物品不受静电危害,还可防电磁干扰.用于PCB,LED等静电敏感元器件。

不但有防静电包装袋所有的防静电性能外，还有屏蔽外部人员、设备的ESD静电放电及外部电磁辐射性能，它具有优良的防静电、防射频、防水蒸汽渗透、防盐雾等诸多功能。

它们独特的四层结构可形成"感应罩"效应以保护袋内物品与静电场隔离.屏蔽袋质量管控◆防静电：表面电阻(率)、体积电阻(率)◆静电屏蔽效能◆水蒸气透过率◆防盐雾防静电：表面电阻(率)、体积电阻(率)可测试标准如下：ASNI/ESD STM11.11-2015SJ/T 10694-1996GB/T 11210-1989硫化橡胶抗静电和导电制品电阻的测定GB 12014-1989防静电工作服GB/T 1410-1989固体电工绝缘材料体积电阻率及表面电阻率试验方法GB/T 12703-1991纺织品静电测试方法GB 4385-1995防静电鞋、导电鞋技术要求GB/T 2439-2001硫化橡胶或热塑性橡胶导电性能和耗散性能电阻率的测定SJ/T 10694-1996电子产品制造防静电系统测试方法静电屏蔽效能测试及评判标准：ESD S541IEC61340-5-1IEC61340-5-3EDS STM11.31IEC61340-4-8测试过程：1.将测试头放入待测试的屏蔽袋中密封2.将屏蔽袋和探头一起放置在模拟放电器和两级之间3.放电模拟器1000V(常规)放电4.记录显示的能量值nJ(可截取测试图谱)水蒸气透过率GB/T 21529-2008 塑料薄膜和薄片水蒸气透过率的测定GB/T 26253-2010 塑料薄膜和薄片水蒸气透过率的测定JIS K7129-2008 塑料.薄膜和薄片.水蒸气透过率的测定GB/T 30412-2013 塑料薄膜和薄片水蒸气透过率的测定ASTM E96-1990 对于材料的水蒸气透过率的标准测试方法ASTM D1653有机涂层水蒸气渗透率的测试方法防盐雾1、中性盐雾试验2、醋酸盐雾试验3、快速盐雾试验4、交变盐雾试验GB/T2423.17—1993《电工电子产品基本环境试验规程试验Ka：盐雾试验方法》GB/T2423.18—2000《电工电子产品环境试验第2部分：试验Kb：盐雾，交变（氯化钠溶液）》GB5938—86《轻工产品金属镀层和化学处理层的耐腐蚀试验方法》GB/T1771—91《色漆和清漆耐中性盐雾性能的测定》。

静电屏蔽包装袋要求及检测方法

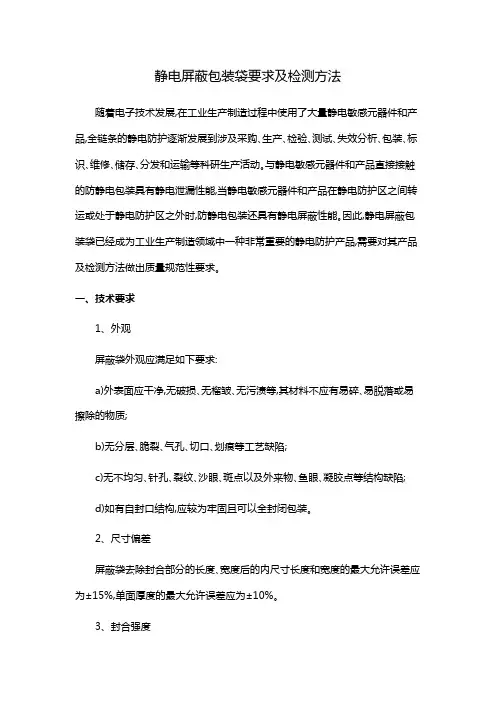

静电屏蔽包装袋要求及检测方法随着电子技术发展,在工业生产制造过程中使用了大量静电敏感元器件和产品,全链条的静电防护逐渐发展到涉及采购､生产､检验､测试､失效分析､包装､标识､维修､储存､分发和运输等科研生产活动｡与静电敏感元器件和产品直接接触的防静电包装具有静电泄漏性能,当静电敏感元器件和产品在静电防护区之间转运或处于静电防护区之外时,防静电包装还具有静电屏蔽性能｡因此,静电屏蔽包装袋已经成为工业生产制造领域中一种非常重要的静电防护产品,需要对其产品及检测方法做出质量规范性要求｡一、技术要求1、外观屏蔽袋外观应满足如下要求:a)外表面应干净,无破损､无榴皱､无污渍等,其材料不应有易碎､易脱落或易擦除的物质;b)无分层､脆裂､气孔､切口､划痕等工艺缺陷;c)无不均匀､针孔､裂纹､沙眼､斑点以及外来物､鱼眼､凝胶点等结构缺陷;d)如有自封口结构,应较为牢固且可以全封闭包装｡2、尺寸偏差屏蔽袋去除封合部分的长度､宽度后的内尺寸长度和宽度的最大允许误差应为±15%,单面厚度的最大允许误差应为±10%｡3、封合强度屏蔽袋的封合强度应不小于40N/25mm｡4、耐穿刺屏蔽袋单面的耐穿刺应不小于12N｡5、表面电阻屏蔽袋表面电阻应满足如下要求:a)内表面点对点电阻为1.0×103Ω～1.0×1011Ω;b)外表面点对点电阻为小于1.0×1011Ω｡6、内感应电能量屏蔽袋内感应电能量应不大于50nJ｡二、检测方法（一）外观屏蔽袋外观采用目视法检查,判断是否满足要求｡（二）尺寸偏差1、环境条件环境条件如下:a)环境温度:23℃±5℃;b)相对湿度:小于60%｡2、仪器设备仪器设备应经过计量技术机构检定合格(或校准),满足检测使用要求,并在有效期内｡主要仪器设备如下:a)测厚仪:1)测量范围:0mm～10mm;2)最大允许误差:±(0.5%×量程)｡b)直尺或卷尺:1)测量范围:0m～5m;2)分辨力:1mm;3)最大允许误差:±0.2mm｡3、样品4、检测步骤（1）长度使用直尺或卷尺测量被测屏蔽袋成品的内尺寸(去除封合部分)的长度,测量三次取平均值,对被测屏蔽袋逐一测量,判断是否满足要求｡（2）宽度使用直尺或卷尺测量被测屏蔽袋成品的内尺寸(去除封合部分)的宽度,测量三次取平均值,对被测屏蔽袋逐一测量,判断是否满足要求｡（3）厚度单面厚度检测步骤如下:a)在被测屏蔽袋的内尺寸(去除封合部分)区域,在单个屏蔽袋成品的土､下两面分别取1个尺寸为50mm×50mm的检测样品,检测样品应不少于6个｡b)使用测厚仪测量样品的厚度,检测前应对测厚仪进行自校零,随机选取单个样品的三个位置测量并取平均值,然后对检测样品逐一测量,判断是否满足要求｡（三）封合强度1、环境条件环境条件如下:a)环境温度:23℃±5℃;b)相对湿度:小于60%｡2、仪器设备仪器设备应经过计量技术机构检定合格(或校准),满足检测使用要求,并在有效期内｡主要仪器设备如下:a)拉力试验机:1)测量范围0N～200N,最大允许误差±1%;2)运动行程大于150mm｡b)平面钳口夹具:1)最大负荷不小于0.5kN;2)最大开口尺寸不小于5mm｡3、样品（1）样品数量被测屏蔽袋应不少于3个｡另有需要时,可按GB/T2828.1执行｡（2）样品制备选取外观检查合格的被测屏蔽袋,自被测屏蔽袋封合区域外边缘向内､垂直于封合方向,约屏蔽袋中部位置,截取3个相邻的宽25mm､长50mm的样品,样品一侧封合且另一侧为未封合的自由端｡4、检测步骤封合强度检测步骤如下:a)检测前,应对拉力试验机进行自校,设置拉伸速度500mm/min;b)沿检测样品封合区域的内部边缘,将检测样品的两侧自由端分别安装并夹紧在上下两个平面钳口夹具内,样品轴线应与上下夹具中心线相重合;c)启动拉力试验机,直至检测样品在封合区域断开为止,记录最大载荷值(N);d)更换样品,重复b)､c),直至完成全部样品检测,计算平均载荷值(N),最终封合强度的检测结果为平均载荷值(N/25mm),判断是否满足要求｡（四）耐穿刺1、环境条件环境条件如下:a)环境温度:23℃±5℃;b)相对湿度:小于60%｡2、仪器设备仪器设备应经过计量技术机构检定合格(或校准),满足检测使用要求,并在有效期内｡主要仪器设备如下:a)拉力试验机:1)测量范围0N～200N,最大允许误差±1%;2)运动行程大于120mm｡b)试验探头和样品夹持平台:1)试验探头为不锈钢材质,直径12.5mm,长度125mm,触头为1/8球半径,锥长50mm;2)样品夹持平台为不锈钢材质,上下两层相合且内表面平整,中心透孔直径15mm;3)试验探头和样品夹持平台结构参见附录A｡3、样品（1）样品数量被测屏蔽袋应不少于6个｡另有需要时,可按GB/T2828.1执行｡（2）样品制备选取外观检查合格的被测屏蔽袋,在每个被测屏蔽袋的两个表面(不含封合部分)分别选取1个50mm×50mm的样品,以样品内､外表面首先接触试验触头的两种情况将样品平均分成两组｡4、检测步骤耐穿刺检测步骤如下:a)检测前,应对拉力试验机进行自校,设置试验探头移动速度500mm/min;b)将样品安装在样品夹持平台内层,样品尺寸中心位于平台透孔圆心轴线上,夹紧样品并固定;c)启动试验,探头匀速向样品夹持平台移动,直至试验触头穿透样品,记录最大载荷值(N);d)更换样品,重复b)､c),直至完成全部本组样品检测,计算平均载荷值(N);e)更换另一组样品,重复b)～d),直至完成全部样品检测,计算平均载荷值(N);f)比较两组平均载荷值(N),以较小载荷值(N)作为最终检测结果,判断是否满足要求｡（五）表面电阻1、环境条件环境条件如下:a)环境温度:23℃±2℃;b)相对湿度:12%±3%､50%±5%;c)无强电磁场干扰｡2、仪器设备仪器设备应经过计量技术机构检定合格(或校准),满足检测使用要求,并在有效期内｡主要仪器设备如下:a)表面电阻测试仪:1)测试电压10V/100V,最大允许误差±10%;2)电阻测量范围1.0×103Ω～1.0×1011Ω,最大允许误差±10%｡b)表面测试电极:1)质量范围2.3kg±0.3kg;2)接触表面圆形直径为50mm～64mm;3)导电橡胶总电阻不超过1000Ω｡c)绝缘平板:1)表面点对点电阻大于1.0×1013Ω;2)尺寸不小于1m×1m｡3、样品（1）样品数量被测屏蔽袋不少于6个｡另有需要时,可按GB/T2828.1执行｡（2）样品制备选取外观检查合格的屏蔽袋,自被测屏蔽袋封合区域外边缘向内､垂直于封合方向,截取不小于满足测试面积要求的样品,样品一侧封合且另一侧为未封合的自由端｡4、检测步骤表面电阻检测步骤如下:a)将至少3个被测屏蔽袋样品放置在温度23℃±2℃､相对湿度12%±3%环境中不少于48h,但不多于72h;b)将被测屏蔽袋样品沿封合内部边缘,将未封合的自由端平铺展开,保持内表面向上,平铺在绝缘平板上;c)将表面电阻测试仪的两条测试线分别连接两个表面测试电极,表面测试电极分别放置在封合区域两侧的样品表面,记录表面电阻测试仪显示的电阻值,判定是否满足要求｡检测示意图如图1a)､图1b)所示;d)将表面测试电极同时放置在封合区域一侧的样品表面测试,再换封合区域另一侧测试,分别记录两个区域表面电阻测试仪显示的电阻值,判定是否满足要求｡检测示意图如图1c)所示;e)将该检测样品翻转,保持外表面向上,平铺在绝缘平板上,重复c)､d),记录表面电阻测试仪显示的电阻值,判定是否满足要求;f)将另外至少3个被测屏蔽袋样品放置在温度23℃±2℃､相对湿度50%±5%环境中不少于48h,但不多于72h;g)重复b)～e),记录表面电阻测试仪显示的电阻值,判定是否满足要求;h)当被测电阻在1.0×106Ω～1.0×1011Ω之间时,应选择100V测试电压;当被测电阻小于1.0×106Ω时,应选择10V测试电压;i)如果测试不能在放置环境中进行,则应在样品移出该环境后5min内完成测试｡a)侧视图b)俯视图c)俯视图图1屏蔽袋内表面电阻检测示意图（六）内感应电能量1、环境条件环境条件如下:a)环境温度:23℃±5℃;b)相对湿度:小于60%;c)无强电磁场干扰｡2、仪器设备仪器设备应经过计量技术机构检定合格(或校准),满足检测使用要求,并在有效期内｡主要仪器设备如下:a)静电放电模拟器(以下简称“模拟器”):。

ANSI ESD s541-2008(用词霸翻译)

一种静电保护放电敏感物品对静电敏感产品的包装材料静电放电协会都灵路7900号，建筑业3罗马，纽约13440-2069美国国家标准2008年9月29日通过的防静电协会标准对于保护静电放电敏感物品-包装材料对静电敏感的项目静电放电协会(ESDA) 标准和出版物旨在服务于公共利益,消除误解制造商和采购商之间,方便互换性和改进产品和协助买方在选择和获得正确的产品给他的特殊需要。

存在这样的标准和出版物不得在任何方面杜绝任何成员或非成员的协会从制造或销售的产品不符合这样的标准和出版物。

也不得这一事实标准或出版物是协会公布的排除其自愿使用非关联的文档是否被使用在国内或国际上要么。

推荐标准和出版物都采用ESDA按照ANSI专利政策。

解释ESDA标准:标准的解释在到目前为止,因为它可能涉及到一个特定的产品或制造商是一个适当的物质为单个公司的关注,不能进行任何个人代理ESDA。

主席的ESDA标准可能使评论仅限于一个解释或澄清的技术语言或规定标准,但与它的应用程序特定的产品和制造商。

没有其它人授权代表ESDA评论任何ESDA标准。

内容的标准和出版物的ESDA提供“原样”和ESDA作出任何陈述或保证,明示或暗示,任何关于此内容。

ESDA放弃所有陈述和担保,包括但不限于,保证适销性、适合于特定目的或使用、标题和不侵权ESDA技术标准和出版物都认为声音当时他们批准发布。

他们并不能代替产品卖方或用户自己的判断就任何特定产品讨论,ESDA不承担担保性能的任何个人制造商的产品由于此类标准或出版物。

因此,明确DISLAIMS ESDA任何责任赔偿因使用,应用程序,或依赖他人的信息包含在这些标准或出版物。

无论是ESDA,也不是其成员,官员,雇员或其他代表将承担损害赔偿责任产生的或连接与使用或滥用ESDA标准或出版物,即使建议的THEROF的可能性。

这是一个全面的责任限制,适用于任何类型的所有损失,包括但不限于,数据丢失、收入或利润的损失或损害第三方的财产和索赔。

屏蔽袋与防潮袋

撕力测试方法
耐刺破强度测试方法
表面电阻测试方法
湿气透过率MVTR测试方法
屏蔽性能测试方法—能量法
屏蔽性能测试方法—其它两种方法
屏蔽电压测试方法论 EIA541
金属层连续电阻测试方法 <500 OHM
Resin Alternative
Properties PET
(Polyethylene Terephthalate)
SP652 经济型防潮膜
厚度:90微米 MVTR:<0.02 主要市场:湿气敏感元器件IC 耐刺穿强度:>17磅
万能拉力机
• 恒温恒湿实验室温度 23+/-2C 相对湿度 50+/-10% • 负载 0~50N • 测试温度 -70 ~ 250C 实际温度设置 >-30C
万能拉力机

• 测试类型 a.拉伸 b.下压 c.绕曲性 d.纺织品类 • 测试项目 a.封边强度 b.耐刺破强度 c.拉伸强度 d.撕力 e.复合强度
厚度:140微米耐刺穿强度:>20磅
MVTR:<0.0003
主要市场:湿气敏感元器件IC
热封PE
防静电层高强度膜铝箔 PA 热封PE
SP621 高耐刺穿防潮膜
厚度:170微米
MVTR<0.0003 主要市场:湿气敏感元器件IC
耐刺穿强度:>25磅
防潮袋结构(JEDEC)
防静电层 PET 铝箔热封PE
怎样确定一个袋子
要确定哪些:
•袋子类型 •尺寸 •印刷 •其它功能
注意:拿到客户的标准是最好的情况,没有标准就要取他们现正在使用的样品进行分析.并且要与客户了解以上的一些信息.
类型:

静电屏蔽包装袋要求及检测方法-编制说明

《静电屏蔽包装袋要求及检测方法》（计划编号：20181032-T-424）编制说明（征求意见稿）标准编制工作组2020年1月一、工作简况（一）任务来源国家标准化管理委员会于2018年6月下达本项国家标准的制定计划，计划编号为：20181032-T-424；项目名称为《静电屏蔽包装袋要求及检测方法》；标准性质为推荐，计划完成时间为2020年。

本项国家标准由中国标准化研究院提出，由中国标准化研究院归口。

（二）主要工作过程标准计划任务下达后，标准编制工作组对国内外静电屏蔽包装袋相关标准进行了更加深入细致的调研和对比分析，在此基础上对国内相关产品生产和检测情况进行了调研，经多次讨论修改形成标准征求意见稿，即《静电屏蔽包装袋要求及检测方法》（征求意见稿）。

1.国内静电屏蔽包装袋相关标准调研随着电子技术的飞速发展，在工业生产制造过程中使用了大量静电敏感器件和产品，全链条的静电防护逐渐发展到涉及采购、生产、检验、测试、失效分析、包装、标识、维修、储存、分发和运输等科研生产活动。

与静电放电敏感（ESDS）产品直接接触的包装材料应是静电耗散材料，ESDS产品在防静电工作区（EPA）内部使用或者EPA之间转运、处于EPA之外时，还需要静电防护包装增加静电放电屏蔽措施。

因此，静电屏蔽包装袋是工业生产制造领域静电防护工作环节中一种非常重要的产品，需要对其产品技术要求和检测方法做出质量要求。

国内目前没有关于静电屏蔽包装袋的行业级、国家级产品标准或检测方法标准。

目前，现行标准GJB 2605-1996《可热封柔韧性防静电阻隔材料规范》等效采用了美军标MIL-B-81705C，该美军标已经停止使用。

该标准对材料静电屏蔽性能进行了规定，并提出了指标，但是对相应的测试程序和装置的介绍比较简单，可操作性差。

该标准中对感应电压的规定是≤30V。

感应电压方法该方法有一些缺点：一、从装置图中可以看出，该标准使用的ESD模拟器采用的是200pF和400kΩ，与现在的国内外通用标准人体模型（HBM，100pF和1.5kΩ）不一致，不便于相互比较。

UNIS 交换机高危操作手册（Uniware V7）说明书

未经本公司书面许可，任何单位和个人不得擅自摘抄、复制本书内容的部分或全部，并不得以任何形式传播。

UNIS为紫光恒越技术有限公司的商标。

对于本手册中出现的其它公司的商标、产品标识及商品名称，由各自权利人拥有。

由于产品版本升级或其他原因，本手册内容有可能变更。

紫光恒越保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。

本手册仅作为使用指导，紫光恒越尽全力在本手册中提供准确的信息，但是紫光恒越并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。

环境保护本产品符合关于环境保护方面的设计要求，产品的存放、使用和弃置应遵照相关国家法律、法规要求进行。

前言本手册介绍UNIS交换机产品在使用和维护过程中，所涉及到的可能会导致人身安全、设备故障、业务中断或异常的操作，包括硬件高危操作、命令行高危操作和Web高危操作。

要求运维人员在对设备进行操作前，请先了解可能带来的风险再进行操作，以降低事故发生率。

前言部分包含如下内容：•读者对象•特别申明•本书约定•资料意见反馈读者对象本手册主要适用于如下工程师：•网络规划人员•现场技术支持与维护人员•负责网络配置和维护的网络管理员特别申明本文档不严格与具体软、硬件版本对应，如果使用过程中与产品实际情况有差异，请以设备实际情况为准。

本文中的内容为通用性技术信息，某些信息可能不适用于您所购买的产品。

本书约定1. 命令行格式约定格式意义粗体命令行关键字（命令中保持不变、必须照输的部分）采用加粗字体表示。

斜体命令行参数（命令中必须由实际值进行替代的部分）采用斜体表示。

[ ] 表示用“[ ]”括起来的部分在命令配置时是可选的。

{ x | y | ... }表示从多个选项中仅选取一个。
