自制红外线电脑遥控器当你躺在床上，正用电脑看着电影时，电话铃响起………无奈只好先跑去暂停了电影，再回来接电话，不然错过了精彩剧情岂不可惜？如果我们能给电脑安装一个遥控器那该多好，这样躺在床上也一样能操作电脑，给我们看电影和欣赏音乐带来了极大的便利。
现在的电视卡都带有配套的遥控器并在卡上集成接收器，可以实现遥控换台以及一些其他的电视/电脑操作，但是，难道没有电视卡的朋友就无缘遥控了吗？电脑遥控接收器电路及制作其实，自制一个电脑遥控接收器，是非常容易的。
首先，我们制作的电脑遥控器必须使用红外方式的（不能是射频的遥控器），一般电视、影碟机的遥控器都可以使用，如果手头没有闲置的遥控器，可以到小商品市场购买，一般的电视机遥控器即可，售价在十几元。
注意，不要使用空调的遥控器，尽管它也是红外发射的，但是每次按键后，它都会把空调当前所有状态（模式、温度、风速、风向）发送一遍，导致每次发送的码串很长，会导致软件辨识错误。
经过比较，我们选择了Girder（v3.3.7）这个遥控软件，它功能全面，而且支持外挂插件，以支持新的遥控接收器和新的操作，从功能上可以说是"只有想不到，没有做不到"。
除了日常操作，此外在幻灯片展示时如果运用遥控器，可以把演讲者从计算机旁边解放出来，从而与观众进行更加灵活亲近的互动，达到更好的展示效果。
图1 电脑遥控接收器电路我们的遥控接收器的电路方案取自Girder的第三方插件："SFH-56 plugin for Girder"。
该电路图（图一）简单到只有六个元件，而且可以直接去掉发光二极管（电源指示灯）和100Ω保护电阻以进一步简化电路。
主要元件有HS0038A红外遥控接收头、5V稳压管（1/4W）、发光二极管、9针串口插头、电阻（3.3KΩ和100Ω各一）、电解电容（0.1μF，10V以上）、万能印刷电路板、线材（至少3芯）以及电池盒（充当外壳）等一共不超过10元。
自制电脑红外线遥控器
装配。最后用三根连线将电
路板和串口插头连接好，焊
接串口插头一端时千万要注
意不要搞错引脚号。
用一个火柴盒大小的塑
料盒将电路装在里面，塑料
盒上开一个小窗口，把红外
接收集成电路的接收面固定
图３
在窗口处，使其能接收外面射进的红外线信号。对应发光
然后为 ４条命令定义程序中对应的快捷键，选中命令
“上一张”，在右边的“特殊键”下拉列表框中选中对应的
快捷键“ＰＡＧＥ ＵＰ ｋｅｙ”，如图 ６，再按一下“应用”按钮。
图５
钮后，按遥控器上你想设定的按钮。在右边的输入窗口中 会显示该命令的红外编码，这就是你定义的遥控器编码， 接着单击“应用”按钮。用同样的方法可以设置其它几条 命令，每设置一条命令后都要单击“应用”按钮，否则刚 才设置的命令无效。设置完命令后按一下“保存”按钮。 在设置鼠标上移、下移、左移、右移等命令时要选择“允 许重复”复选框，在设置鼠标左键、右键命令时不要选择 “允许重复”复选框。通过以上设置你就拥有一个实用的 遥控鼠标了。
图６
同样地依次将“下一张”、“第一张”、“最后一张” 的快捷 键 定 义 为 “ ＰＡＧＥ ＤＯＷＮ ｋｅｙ”、“ ＨＯＭＥ ｋｅｙ”、“ ＥＮＤ ｋｅｙ”。
最后将上述 ４ 条命令定义到遥控器的 ４ 个按钮上，按 一下“保存”按钮。
需要说明的是：用遥控器控制运行程序时，此程序必 需是当前活动窗口，否则命令无效。
脑内的 “ＰＣ 红外线遥控器”软件对数据进行判断处理，对
电脑执行相应的操作。
红外接收集成电路 ＩＣ１ 使用电视机遥控接收电路中常
用的 ＴＬ００３８ 或 ＨＳ００３８，这是将红外接收管和放大处理电路
(整理)打造超级PC遥控器.
编者按：你是否已经厌倦了坐在电脑前操作呢，你是否想过像遥控电视机一样随心所欲地遥控你的电脑呢？今天我们请到了DIY爱好者明浩教我们如何自己打造一个超级电脑遥控器，让你轻松实现遥控电脑的梦！看了不少有关PC加装遥控器的DIY文章，心思思的我也想遥控自己的电脑。
但是买一个PC遥控器要花100多元，感觉很不爽，毕竟我也是DIY迷嘛，所以决定自己做一个。
但是仔细看看那些文章上的遥控器，只有很简单的功能，不能遥控软件和相关硬件。
在网上查了一些资料，有一个国外的红外遥控软件Grider，很好用，功能也很强，而且是免费的，也就决定针对它做一个自己的PC遥控器。
它使用AT89C2051单片机和PC串口相连接，音源切换芯片使用了CD4066，可以进行4路立体音音源的切换，4路输入1路输出，跟据自己的实际需要我只做了其中的两路。
我还写了一PC软件用来控制它。

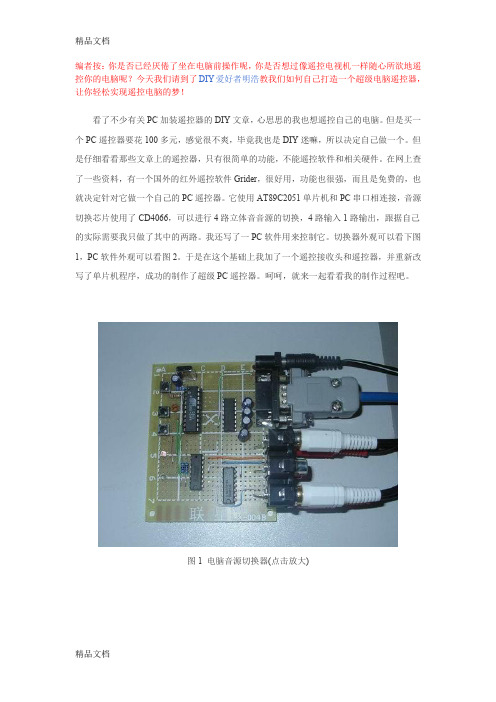

切换器外观可以看下图1，PC软件外观可以看图2。
